CITROEN C4 CACTUS 2014 Betriebsanleitungen (in German)

169
E3_de_Chap09_info_pratiques_ed01-2014

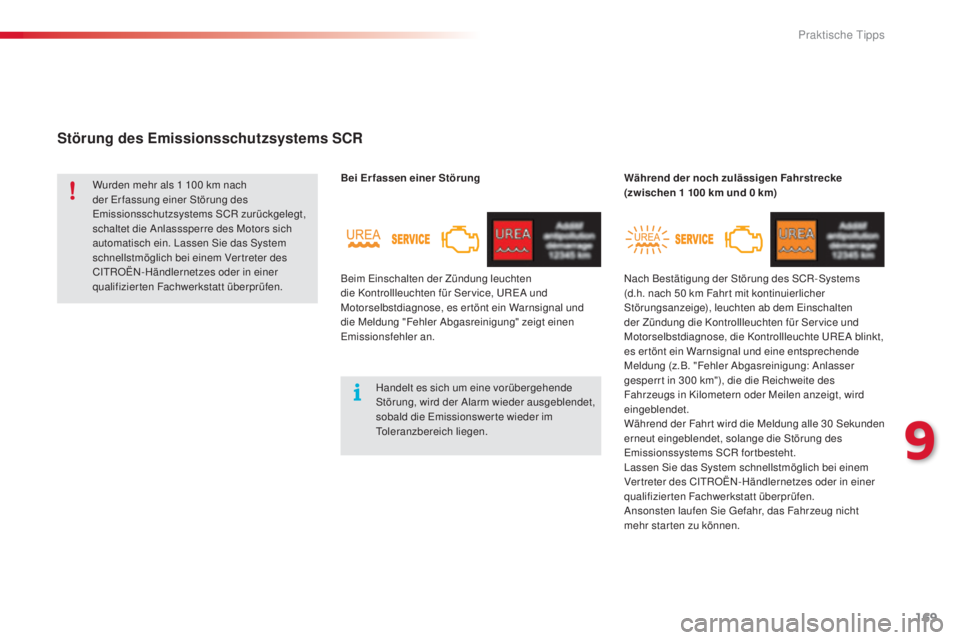

Störung des Emissionsschutzsystems SCR
Bei Erfassen einer StörungWährend der noch zulässigen Fahrstrecke
(zwischen 1
100 km und 0 km)
Wurden mehr als 1

100

km nach
der Er fassung einer Störung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System
schnellstmöglich bei einem Vertreter des
CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm wieder ausgeblendet,
sobald die Emissionswer te wieder im
Toleranzbereich liegen.
Beim Einschalten der Zündung leuchten
die Kontrollleuchten für Ser vice, UREA und
Motorselbstdiagnose, es er tönt ein Warnsignal und
die Meldung "Fehler Abgasreinigung" zeigt einen
Emissionsfehler an.
Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50
km Fahr t mit kontinuierlicher
Störungsanzeige), leuchten ab dem Einschalten
der Zündung die Kontrollleuchten für Ser vice und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es er tönt ein Warnsignal und eine entsprechende
Meldung (z.B. "Fehler Abgasreinigung: Anlasser
gesperr t in 300
km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt, wird
eingeblendet.
Während der Fahr t wird die Meldung alle 30
Sekunden
erneut eingeblendet, solange die Störung des
Emissionssystems SCR fortbesteht.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Ansonsten laufen Sie Gefahr, das Fahrzeug nicht
mehr starten zu können.
9
Praktische Tipps

170
E3_de_Chap09_info_pratiques_ed01-2014

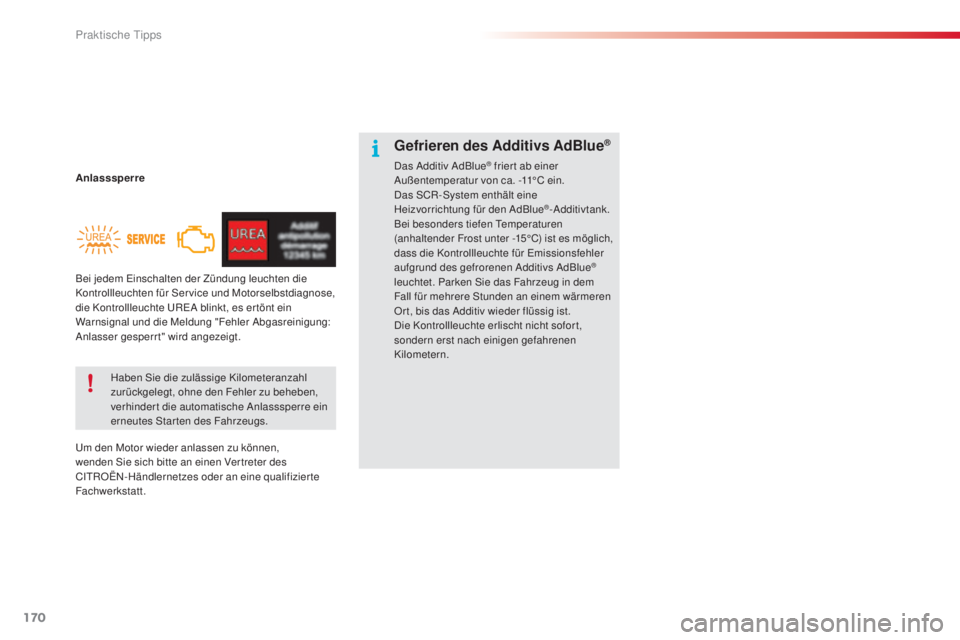

Anlasssperre
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Ver treter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.Haben Sie die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben,
verhindert die automatische Anlasssperre ein
erneutes Starten des Fahrzeugs.
Gefrieren des Additivs AdBlue®
Das Additiv AdBlue® frier t ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Additivtank.
Bei besonders tiefen Temperaturen
(anhaltender Frost unter -15°C) ist es möglich,
dass die Kontrollleuchte für Emissionsfehler
aufgrund des gefrorenen Additivs AdBlue
®
leuchtet. Parken Sie das Fahrzeug in dem
Fall für mehrere Stunden an einem wärmeren
Or t, bis das Additiv wieder flüssig ist.
Die Kontrollleuchte erlischt nicht sofor t,
sondern erst nach einigen gefahrenen
Kilometern.
Bei jedem Einschalten der Zündung leuchten die
Kontrollleuchten für Service und Motorselbstdiagnose,
die Kontrollleuchte UREA blinkt, es er tönt ein
Warnsignal und die Meldung "Fehler Abgasreinigung:
Anlasser gesperrt" wird angezeigt.
Praktische Tipps

171
E3_de_Chap09_info_pratiques_ed01-2014

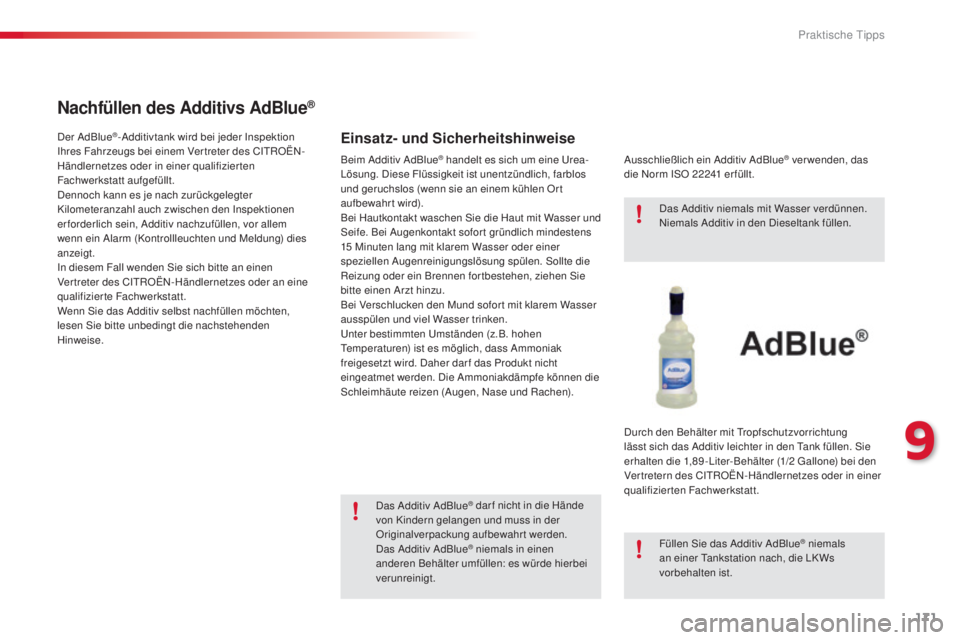

Nachfüllen des Additivs AdBlue®
Einsatz- und SicherheitshinweiseDer AdBlue®-Additivtank wird bei jeder Inspektion
Ihres Fahrzeugs bei einem Vertreter des CITROËN-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den Inspektionen
erforderlich sein, Additiv nachzufüllen, vor allem
wenn ein Alarm (Kontrollleuchten und Meldung) dies
anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Wenn Sie das Additiv selbst nachfüllen möchten,
lesen Sie bitte unbedingt die nachstehenden
Hinweise.
Das Additiv AdBlue
® dar f nicht in die Hände
von Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Das Additiv AdBlue
® niemals in einen
anderen Behälter umfüllen: es würde hierbei
verunreinigt. Das Additiv niemals mit Wasser verdünnen.
Niemals Additiv in den Dieseltank füllen.
Füllen Sie das Additiv AdBlue® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist.
Ausschließlich ein Additiv AdBlue
® ver wenden, das
die Norm ISO 22241

er füllt.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank füllen. Sie
erhalten die 1,89 - Liter- Behälter (1/2
Gallone) bei den
Vertretern des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt.
Beim Additiv AdBlue® handelt es sich um eine Urea-
Lösung. Diese Flüssigkeit ist unentzündlich, farblos
und geruchslos (wenn sie an einem kühlen Or t
aufbewahrt wird).
Bei Hautkontakt waschen Sie die Haut mit Wasser und
Seife. Bei Augenkontakt sofor t gründlich mindestens
15

Minuten lang mit klarem Wasser oder einer
speziellen Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen Sie
bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofor t mit klarem Wasser
ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f das Produkt nicht
eingeatmet werden. Die Ammoniakdämpfe können die
Schleimhäute reizen (Augen, Nase und Rachen).
9
Praktische Tipps

172
E3_de_Chap09_info_pratiques_ed01-2014

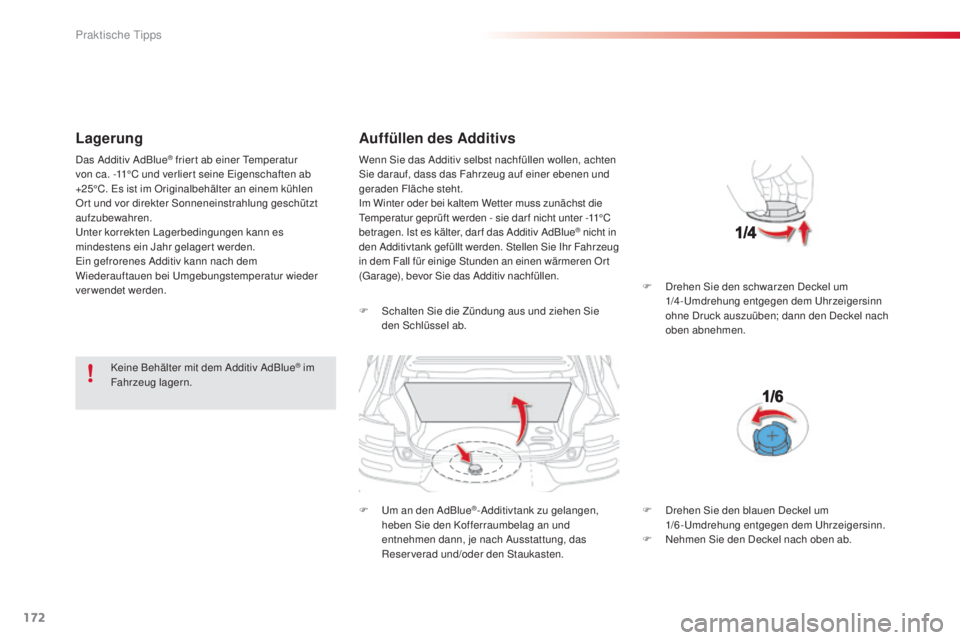

Lagerung
Keine Behälter mit dem Additiv AdBlue® im
Fahrzeug lagern.
Auffüllen des Additivs
F Schalten Sie die Zündung aus und ziehen Sie den Schlüssel ab.
F

U
m an den AdBlue
®-Additivtank zu gelangen,
heben Sie den Kofferraumbelag an und
entnehmen dann, je nach Ausstattung, das
Reserverad und/oder den Staukasten. F

D
rehen Sie den schwarzen Deckel um
1/4-Umdrehung entgegen dem Uhrzeigersinn
ohne Druck auszuüben; dann den Deckel nach
oben abnehmen.
Das Additiv AdBlue
® frier t ab einer Temperatur
von ca. -11°C und verlier t seine Eigenschaften ab
+25°C. Es ist im Originalbehälter an einem kühlen
Or t und vor direkter Sonneneinstrahlung geschützt
aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
Ein gefrorenes Additiv kann nach dem
Wiederauftauen bei Umgebungstemperatur wieder
verwendet werden. Wenn Sie das Additiv selbst nachfüllen wollen, achten
Sie darauf, dass das Fahrzeug auf einer ebenen und
geraden Fläche steht.
Im Winter oder bei kaltem Wetter muss zunächst die
Temperatur geprüft werden - sie dar f nicht unter -11°C
betragen. Ist es kälter, dar f das Additiv AdBlue
® nicht in
den Additivtank gefüllt werden. Stellen Sie Ihr Fahrzeug
in dem Fall für einige Stunden an einen wärmeren Or t
(Garage), bevor Sie das Additiv nachfüllen.
F

D
rehen Sie den blauen Deckel um
1/6-Umdrehung entgegen dem Uhrzeigersinn.
F

N
ehmen Sie den Deckel nach oben ab.
Praktische Tipps

173
E3_de_Chap09_info_pratiques_ed01-2014

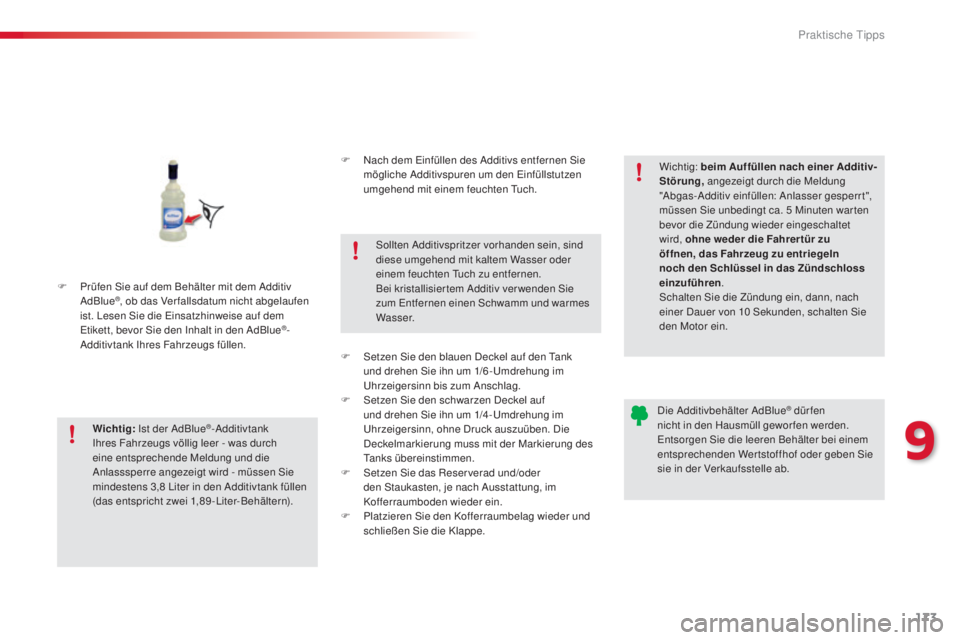

F Prüfen Sie auf dem Behälter mit dem Additiv AdBlue®, ob das Ver fallsdatum nicht abgelaufen
ist. Lesen Sie die Einsatzhinweise auf dem
Etikett, bevor Sie den Inhalt in den AdBlue
®-
Additivtank Ihres Fahrzeugs füllen.
Wichtig: Ist der AdBlue
®-Additivtank
Ihres Fahrzeugs völlig leer - was durch
eine entsprechende Meldung und die
Anlasssperre angezeigt wird - müssen Sie
mindestens 3,8

Liter in den Additivtank füllen
(das entspricht zwei 1,89-Liter-Behältern). Sollten Additivspritzer vorhanden sein, sind
diese umgehend mit kaltem Wasser oder
einem feuchten Tuch zu entfernen.
Bei kristallisiertem Additiv verwenden Sie
zum Entfernen einen Schwamm und warmes
Wa s s e r.
Wichtig: beim Auffüllen nach einer Additiv-
Störung,
angezeigt durch die Meldung
"Abgas-Additiv einfüllen: Anlasser gesperrt",
müssen Sie unbedingt ca. 5 Minuten war ten
bevor die Zündung wieder eingeschaltet
wird, ohne weder die Fahrer tür zu
öffnen, das Fahrzeug zu entriegeln
noch den Schlüssel in das Zündschloss
einzuführen .
Schalten Sie die Zündung ein, dann, nach
einer Dauer von 10 Sekunden, schalten Sie
den Motor ein.
Die Additivbehälter AdBlue
® dürfen
nicht in den Hausmüll gewor fen werden.
Entsorgen Sie die leeren Behälter bei einem
entsprechenden Wertstoffhof oder geben Sie
sie in der Verkaufsstelle ab.
F

N

ach dem Einfüllen des Additivs entfernen Sie
mögliche Additivspuren um den Einfüllstutzen
umgehend mit einem feuchten Tuch.
F

S

etzen Sie den blauen Deckel auf den Tank
und drehen Sie ihn um 1/6 -Umdrehung im
Uhrzeigersinn bis zum Anschlag.
F
S
etzen Sie den schwarzen Deckel auf
und drehen Sie ihn um 1/4-Umdrehung im
Uhrzeigersinn, ohne Druck auszuüben. Die
Deckelmarkierung muss mit der Markierung des
Tanks übereinstimmen.
F

S

etzen Sie das Reser verad und/oder
den Staukasten, je nach Ausstattung, im
Kofferraumboden wieder ein.
F

P

latzieren Sie den Kofferraumbelag wieder und
schließen Sie die Klappe.
9
Praktische Tipps

174
E3_de_Chap09_info_pratiques_ed01-2014

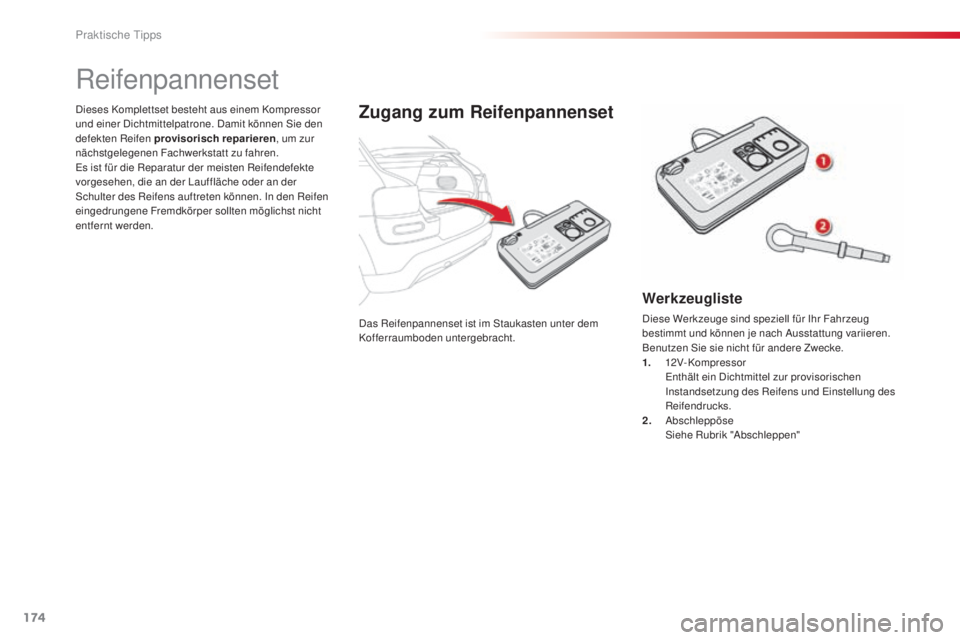

Das Reifenpannenset ist im Staukasten unter dem
Kofferraumboden untergebracht.
Dieses Komplettset besteht aus einem Kompressor
und einer Dichtmittelpatrone. Damit können Sie den
defekten Reifen provisorisch reparieren
, um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den Reifen
eingedrungene Fremdkörper sollten möglichst nicht
entfernt werden.
Reifenpannenset
Zugang zum Reifenpannenset
Werkzeugliste
Diese Werkzeuge sind speziell für Ihr Fahrzeug
bestimmt und können je nach Ausstattung variieren.
Benutzen Sie sie nicht für andere Zwecke.
1.


12V-Kompressor
E

nthält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und Einstellung des
Reifendrucks.
2.


Abschleppöse
S

iehe Rubrik "Abschleppen"
Praktische Tipps

175
E3_de_Chap09_info_pratiques_ed01-2014

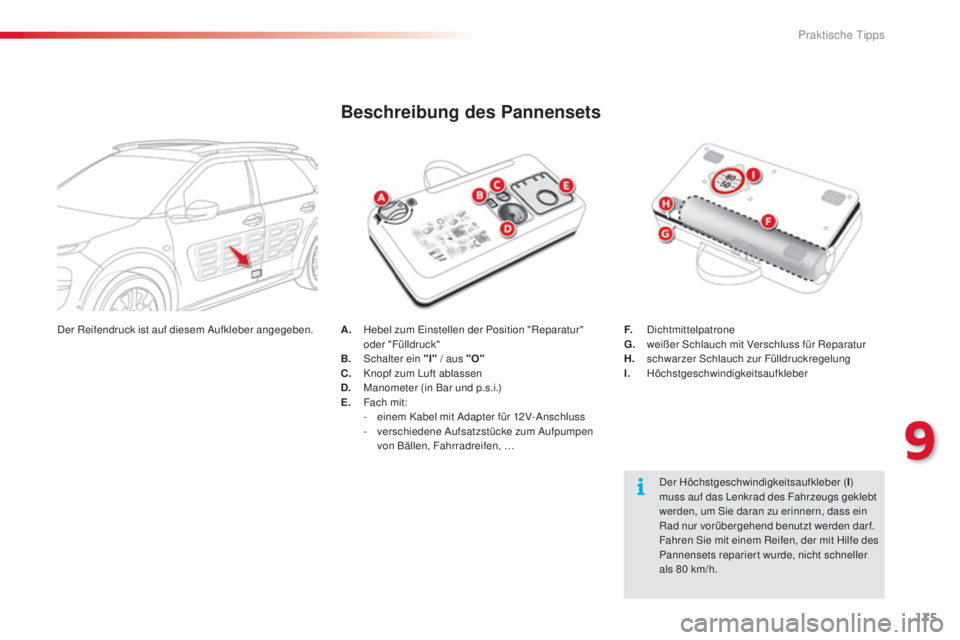

A. Hebel zum Einstellen der Position "Reparatur" oder "Fülldruck"
B.
S

chalter ein "I" / aus "O"
C.
K

nopf zum Luft ablassen
D.
M

anometer (in Bar und p.s.i.)
E.
F

ach mit:
-
e

inem Kabel mit Adapter für 12V-Anschluss
-
v

erschiedene Aufsatzstücke zum Aufpumpen
von Bällen, Fahrradreifen, …
Beschreibung des Pannensets
Der Höchstgeschwindigkeitsaufkleber ( I)
muss auf das Lenkrad des Fahrzeugs geklebt
werden, um Sie daran zu erinnern, dass ein
Rad nur vorübergehend benutzt werden darf.
Fahren Sie mit einem Reifen, der mit Hilfe des
Pannensets repariert wurde, nicht schneller
als 80
km/h.
F.


Dichtmittelpatrone
G.
w

eißer Schlauch mit Verschluss für Reparatur
H.
s

chwarzer Schlauch zur Fülldruckregelung
I.


Höchstgeschwindigkeitsaufkleber
Der Reifendruck ist auf diesem Aufkleber angegeben.
9
Praktische Tipps

176
E3_de_Chap09_info_pratiques_ed01-2014

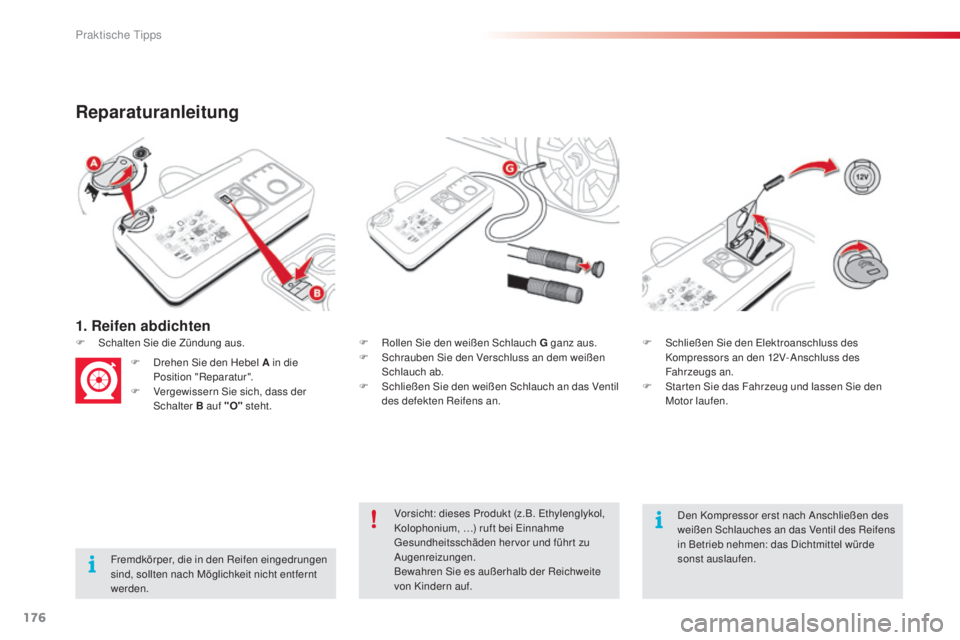

1. Reifen abdichten
Reparaturanleitung
Fremdkörper, die in den Reifen eingedrungen
sind, sollten nach Möglichkeit nicht entfernt
werden.F

R
ollen Sie den weißen Schlauch G ganz aus.
F
S
chrauben Sie den Verschluss an dem weißen
Schlauch ab.
F
S
chließen Sie den weißen Schlauch an das Ventil
des defekten Reifens an.
F

S

chalten Sie die Zündung aus.
F
D
rehen Sie den Hebel A in die
Position "Reparatur".
F
V
ergewissern Sie sich, dass der
Schalter B auf "O" steht. F
S
chließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F
S
tar ten Sie das Fahrzeug und lassen Sie den
Motor laufen.
Vorsicht: dieses Produkt (z.B. Ethylenglykol,
Kolophonium, …) ruft bei Einnahme
Gesundheitsschäden her vor und führ t zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite
von Kindern auf. Den Kompressor erst nach Anschließen des
weißen Schlauches an das Ventil des Reifens
in Betrieb nehmen: das Dichtmittel würde
sonst auslaufen.
Praktische Tipps

177
E3_de_Chap09_info_pratiques_ed01-2014

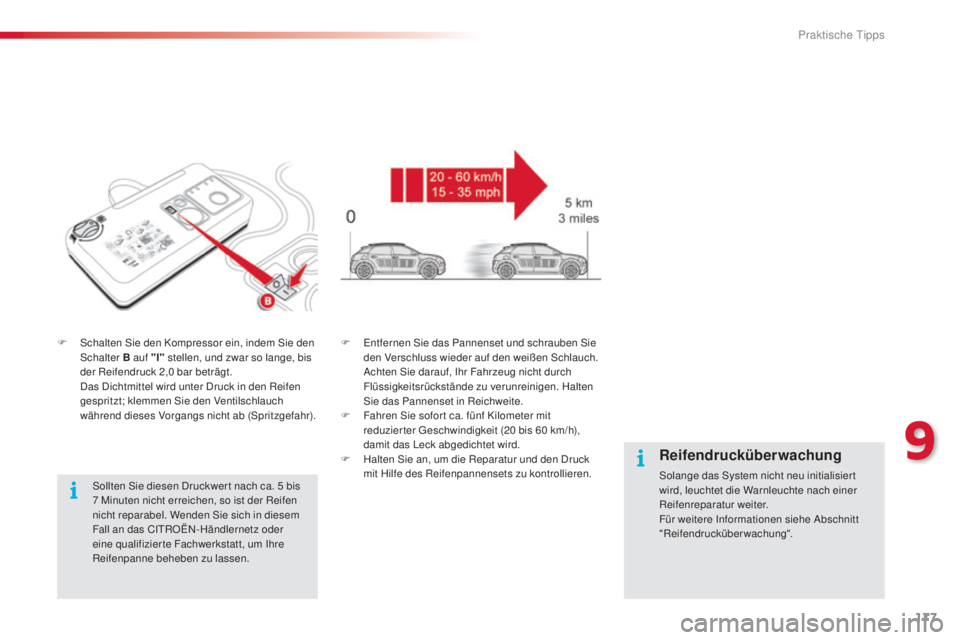

F Schalten Sie den Kompressor ein, indem Sie den Schalter B auf "I" stellen, und zwar so lange, bis
der Reifendruck 2,0
bar beträgt.
D

as Dichtmittel wird unter Druck in den Reifen
gespritzt; klemmen Sie den Ventilschlauch
während dieses Vorgangs nicht ab (Spritzgefahr).
Sollten Sie diesen Druckwer t nach ca. 5
bis
7
Minuten nicht erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich in diesem
Fall an das CITROËN-Händlernetz oder
eine qualifizier te Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen. F
E ntfernen Sie das Pannenset und schrauben Sie
den Verschluss wieder auf den weißen Schlauch.
A

chten Sie darauf, Ihr Fahrzeug nicht durch
Flüssigkeitsrückstände zu verunreinigen. Halten
Sie das Pannenset in Reichweite.
F

F
ahren Sie sofor t ca. fünf Kilometer mit
reduzier ter Geschwindigkeit (20
bis 60 km/h),
damit das Leck abgedichtet wird.
F

H
alten Sie an, um die Reparatur und den Druck
mit Hilfe des Reifenpannensets zu kontrollieren.
Reifendrucküberwachung
Solange das System nicht neu initialisier t
wird, leuchtet die Warnleuchte nach einer
Reifenreparatur weiter.
Für weitere Informationen siehe Abschnitt
"Reifendrucküberwachung".
9
Praktische Tipps

178
E3_de_Chap09_info_pratiques_ed01-2014

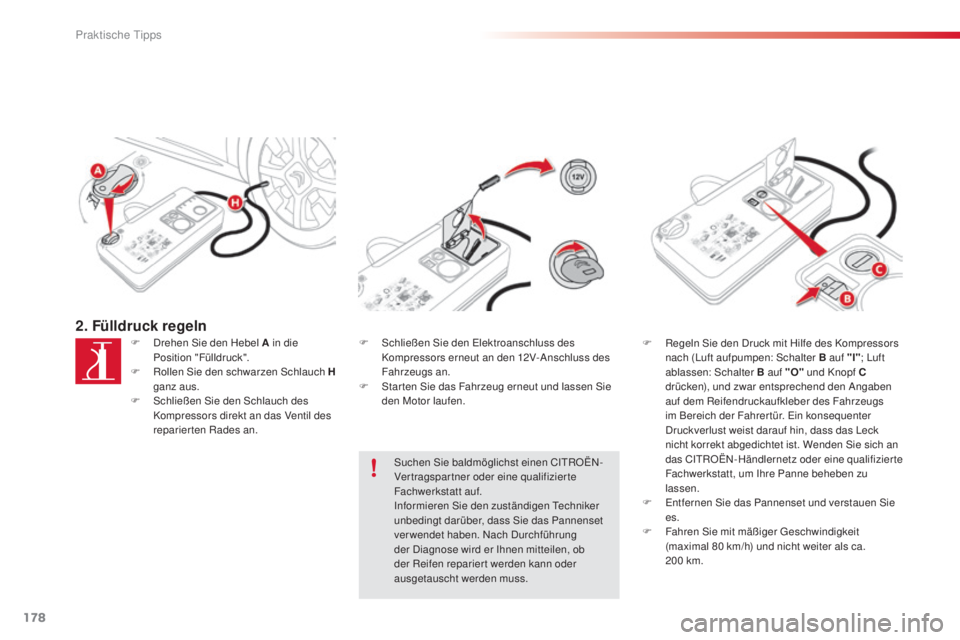

2. Fülldruck regelnF Drehen Sie den Hebel A in die Position "Fülldruck".
F

R
ollen Sie den schwarzen Schlauch H
ganz aus.
F

S
chließen Sie den Schlauch des
Kompressors direkt an das Ventil des
reparierten Rades an. F
S chließen Sie den Elektroanschluss des
Kompressors erneut an den 12V-Anschluss des
Fahrzeugs an.
F

S
tar ten Sie das Fahrzeug erneut und lassen Sie
den Motor laufen.
Suchen Sie baldmöglichst einen CITROËN-
Vertragspartner oder eine qualifizierte
Fachwerkstatt auf.
Informieren Sie den zuständigen Techniker
unbedingt darüber, dass Sie das Pannenset
ver wendet haben. Nach Durchführung
der Diagnose wird er Ihnen mitteilen, ob
der Reifen reparier t werden kann oder
ausgetauscht werden muss. F
R egeln Sie den Druck mit Hilfe des Kompressors
nach (Luft aufpumpen: Schalter B auf "I" ; Luft
ablassen: Schalter B auf "O" und Knopf C
drücken), und zwar entsprechend den Angaben
auf dem Reifendruckaufkleber des Fahrzeugs
im Bereich der Fahrer tür. Ein konsequenter
Druckverlust weist darauf hin, dass das Leck
nicht korrekt abgedichtet ist. Wenden Sie sich an
das CITROËN-Händlernetz oder eine qualifizierte
Fachwerkstatt, um Ihre Panne beheben zu
lassen.
F

E
ntfernen Sie das Pannenset und verstauen Sie
es.
F

F
ahren Sie mit mäßiger Geschwindigkeit
(maximal 80
km/h) und nicht weiter als ca.
200
km.
Praktische Tipps
