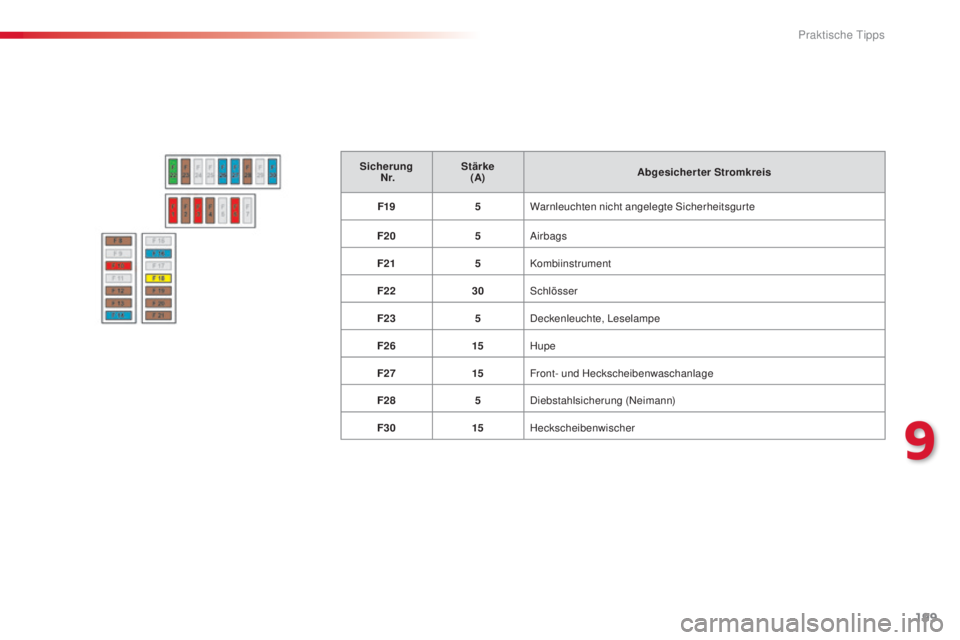

Sicherung
N r. Stärke
(A) Abgesicherter Stromkreis
F19 5Warnleuchten nicht angelegte Sicherheitsgurte
F20 5Airbags
F21 5Kombiinstrument
F22 30Schlösser
F23 5Deckenleuchte, Leselampe
F26 15Hupe
F27 15Front- und Heckscheibenwaschanlage
F28 5Diebstahlsicherung (Neimann)
F30 15Heckscheibenwischer
9
Praktische Tipps

200
E3_de_Chap09_info_pratiques_ed01-2014

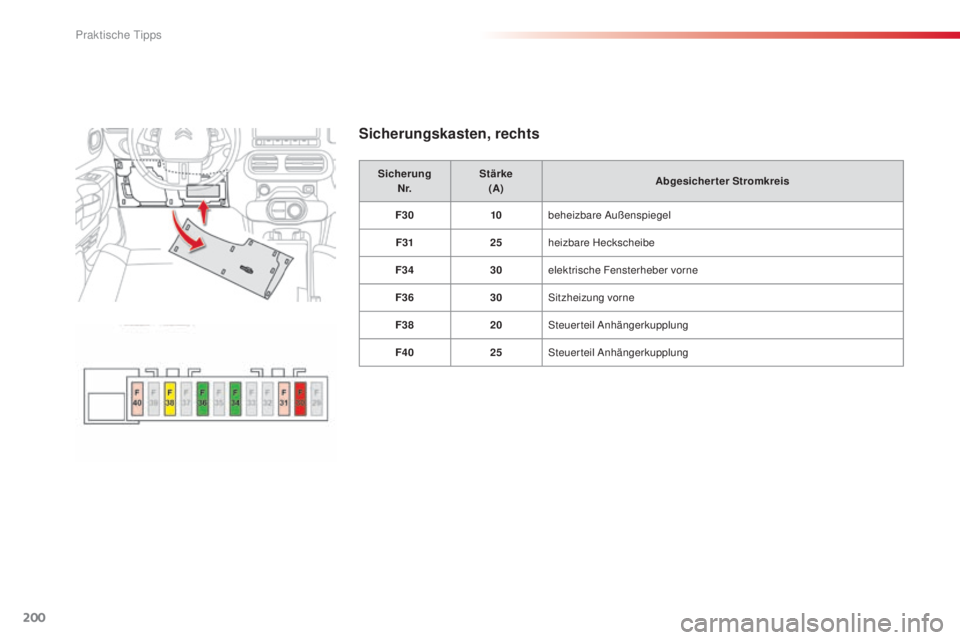

Sicherungskasten, rechts
SicherungN r. Stärke
(A) Abgesicherter Stromkreis
F30 10beheizbare Außenspiegel
F31 25heizbare Heckscheibe
F34 30elektrische Fensterheber vorne
F36 30Sitzheizung vorne
F38 20Steuerteil Anhängerkupplung
F40 25Steuerteil Anhängerkupplung
Praktische Tipps

201
E3_de_Chap09_info_pratiques_ed01-2014

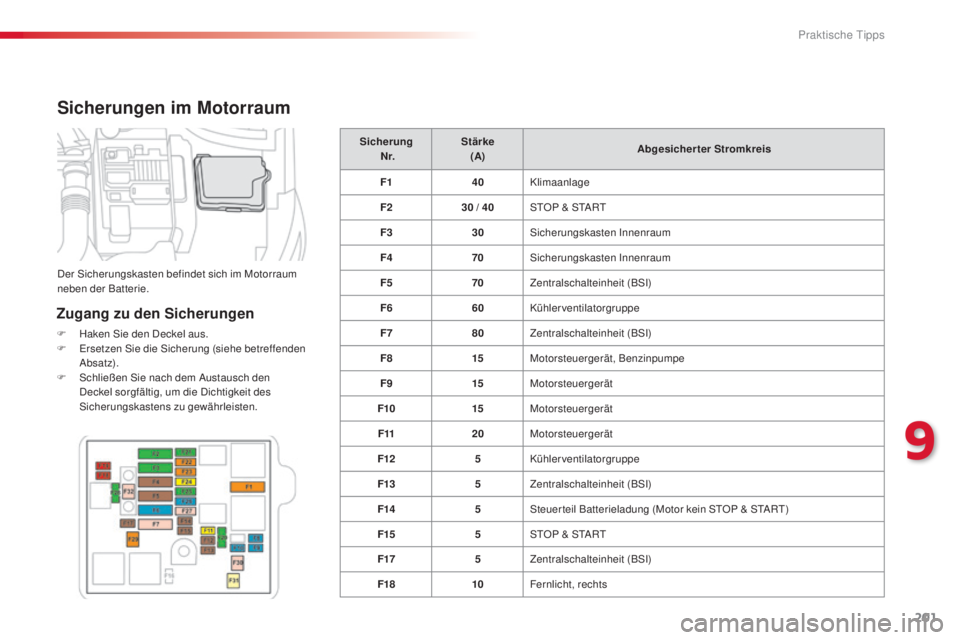

Sicherungen im Motorraum
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F E rsetzen Sie die Sicherung (siehe betreffenden
A bsat z).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Stärke
(A) Abgesicherter Stromkreis
F1 40Klimaanlage
F2 30 / 40
STOP & START
F3 30Sicherungskasten Innenraum
F4 70Sicherungskasten Innenraum
F5 70Zentralschalteinheit (BSI)
F6 60Kühlerventilatorgruppe
F7 80Zentralschalteinheit (BSI)
F8 15Motorsteuergerät, Benzinpumpe
F9 15Motorsteuergerät
F10 15Motorsteuergerät
F11 20Motorsteuergerät
F12 5Kühlerventilatorgruppe
F13 5Zentralschalteinheit (BSI)
F14 5Steuer teil Batterieladung (Motor kein STOP & START)
F15 5STOP & START
F17 5Zentralschalteinheit (BSI)
F18 10Fernlicht, rechts
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
9
Praktische Tipps

202
E3_de_Chap09_info_pratiques_ed01-2014

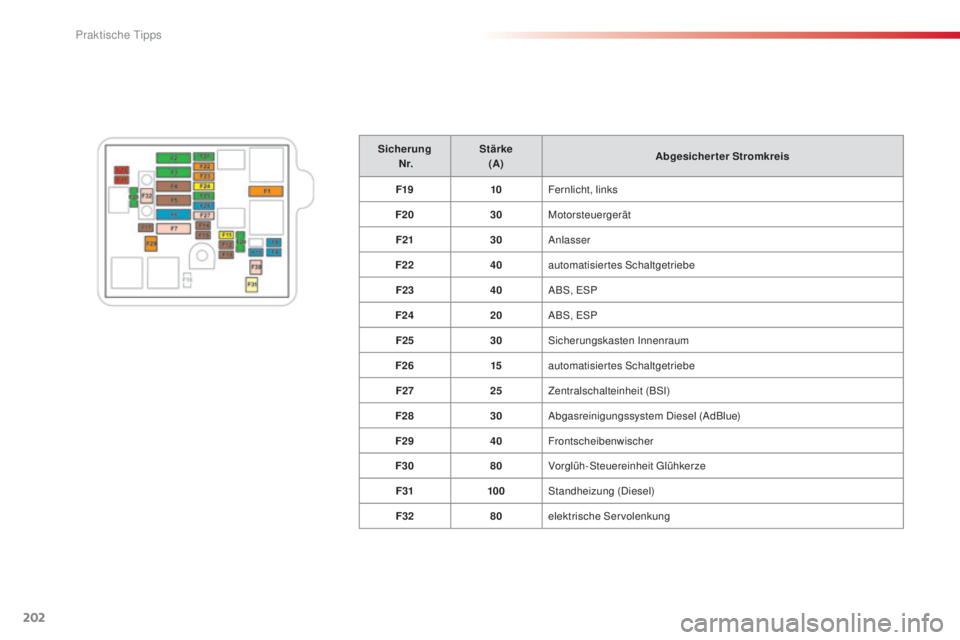

Sicherung N r. Stärke
(A) Abgesicherter Stromkreis
F19 10Fernlicht, links
F20 30Motorsteuergerät
F21 30Anlasser
F22 40automatisiertes Schaltgetriebe
F23 40ABS, ESP
F24 20ABS, ESP
F25 30Sicherungskasten Innenraum
F26 15automatisiertes Schaltgetriebe
F27 25Zentralschalteinheit (BSI)
F28 30Abgasreinigungssystem Diesel (AdBlue)
F29 40Frontscheibenwischer
F30 80Vorglüh-Steuereinheit Glühkerze
F31 100Standheizung (Diesel)
F32 80elektrische Servolenkung
Praktische Tipps

203
E3_de_Chap09_info_pratiques_ed01-2014

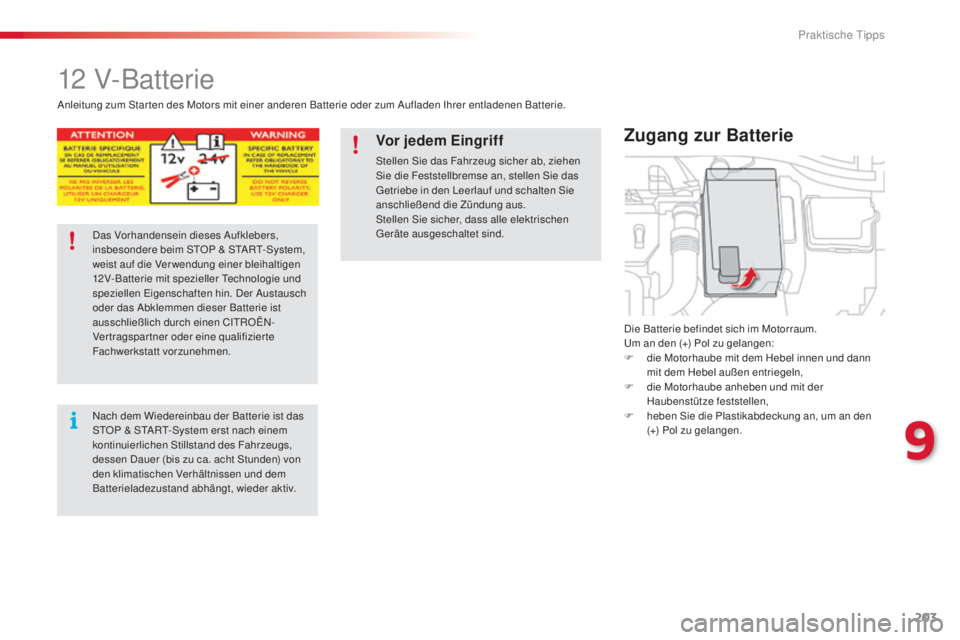

12 V-Batterie
Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
F

d
ie Motorhaube mit dem Hebel innen und dann
mit dem Hebel außen entriegeln,
F

d
ie Motorhaube anheben und mit der
Haubenstütze feststellen,
F

h
eben Sie die Plastikabdeckung an, um an den
(+) Pol zu gelangen.
Zugang zur Batterie
Anleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Verwendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
speziellen Eigenschaften hin. Der Austausch
oder das Abklemmen dieser Batterie ist
ausschließlich durch einen CITROËN-
Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen.
Nach dem Wiedereinbau der Batterie ist das
STOP & START-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv.
Vor jedem Eingriff
Stellen Sie das Fahrzeug sicher ab, ziehen
Sie die Feststellbremse an, stellen Sie das
Getriebe in den Leerlauf und schalten Sie
anschließend die Zündung aus.
Stellen Sie sicher, dass alle elektrischen
Geräte ausgeschaltet sind.
9
Praktische Tipps

204
E3_de_Chap09_info_pratiques_ed01-2014
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.

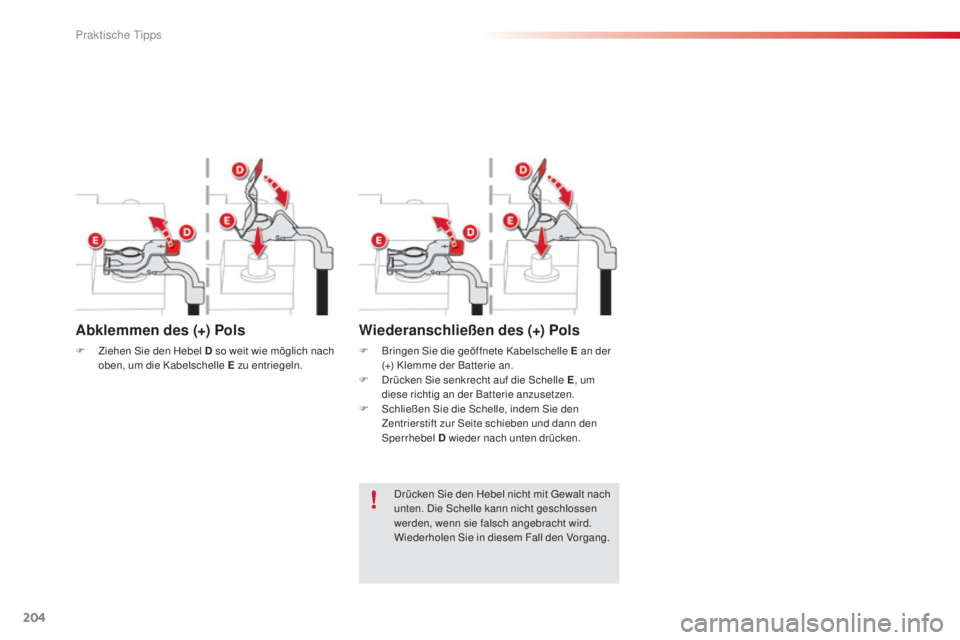

Abklemmen des (+) Pols
F Ziehen Sie den Hebel D so weit wie möglich nach oben, um die Kabelschelle E zu entriegeln.
Wiederanschließen des (+) Pols
F Bringen Sie die geöffnete Kabelschelle E an der (+) Klemme der Batterie an.
F

D
rücken Sie senkrecht auf die Schelle E , um
diese richtig an der Batterie anzusetzen.
F

S
chließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D wieder nach unten drücken.
Praktische Tipps

205
E3_de_Chap09_info_pratiques_ed01-2014
Wenn die Batterie Ihres Fahrzeugs entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie
(extern oder Batterie eines anderen Fahrzeugs) und
Starthilfekabeln gestartet werden.

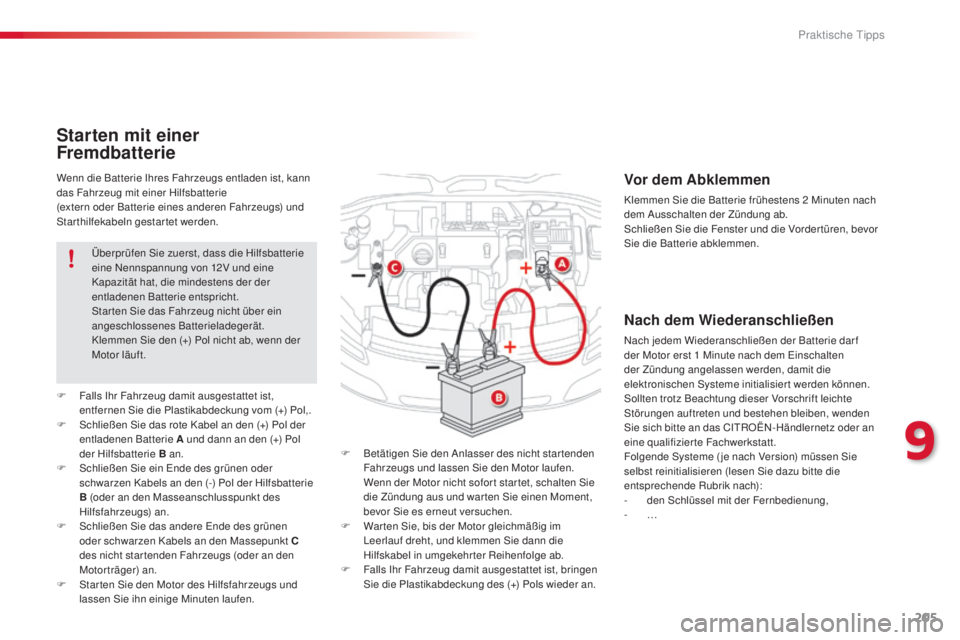

Starten mit einer
Fremdbatterie
F Betätigen Sie den Anlasser des nicht star tenden Fahrzeugs und lassen Sie den Motor laufen.
W

enn der Motor nicht sofor t star tet, schalten Sie
die Zündung aus und war ten Sie einen Moment,
bevor Sie es erneut versuchen.
F

W
ar ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Plastikabdeckung des (+) Pols wieder an.
F

F

alls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Plastikabdeckung vom (+) Pol,.
F

S

chließen Sie das rote Kabel an den (+) Pol der
entladenen Batterie A und dann an den (+) Pol
der Hilfsbatterie B an.
F
S
chließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der Hilfsbatterie
B (oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an.
F

S

chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motorträger) an.
F

S

tar ten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen. Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
Star ten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
de m Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor
Sie die Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an das CITROËN-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen Sie
selbst reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach):
-

d
en Schlüssel mit der Fernbedienung,
-

…
9
Praktische Tipps

206
E3_de_Chap09_info_pratiques_ed01-2014
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei. Sie
müssen gemäß den gesetzlichen Vorschriften
entsorgt werden und dür fen auf keinen Fall im
Hausmüll entsorgt werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.Vor Arbeiten an der Batterie, denken Sie
daran, Augen und Gesicht zu schützen.
Jeder Eingriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand von
offenem Feuer oder Funkenquellen erfolgen,
um jegliche Explosions- und Brandgefahr
auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine
Explosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
CITROËN-Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das Gehäuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Die Pole nicht ver tauschen und ausschließlich
ein 12V-Ladegerät verwenden.
Klemmen Sie die Pole nicht bei laufendem
Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die
Pole abgeklemmt haben.
Waschen Sie sich die Hände nach
Beendigung der Arbeit.
Wenn das Fahrzeug länger als einen Monat
nicht benutzt wird, empfiehlt es sich, die
Batterie abzuklemmen.
Schieben Sie das Fahrzeug nicht an, um
den Motor zu star ten, wenn es mit einem

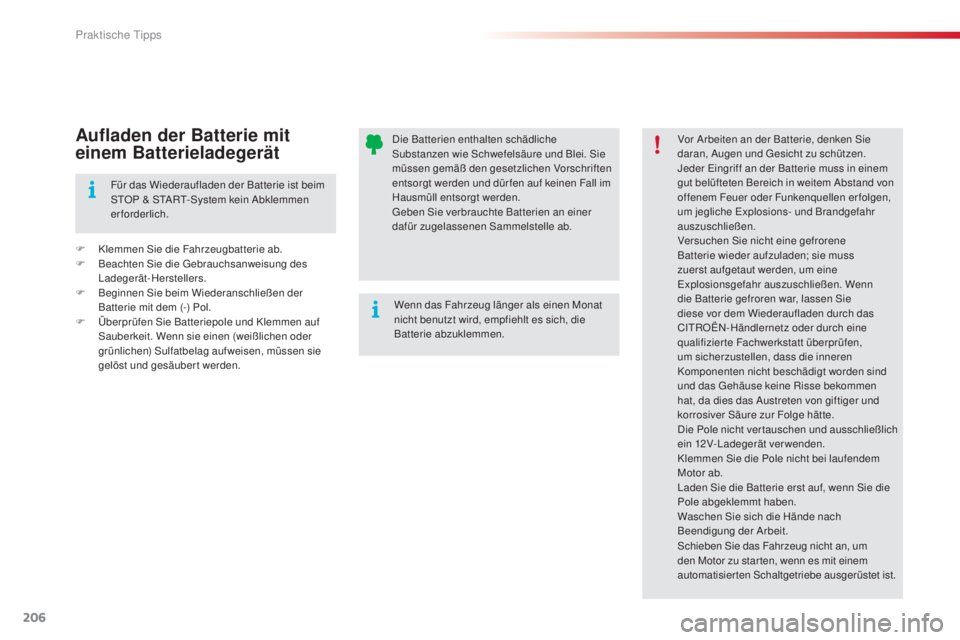

automatisierten Schaltgetriebe ausgerüstet ist.Aufladen der Batterie mit
einem Batterieladegerät
F Klemmen Sie die Fahrzeugbatterie ab.
F B eachten Sie die Gebrauchsanweisung des
Ladegerät-Herstellers.
F

B
eginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
F

Ü
berprüfen Sie Batteriepole und Klemmen auf
Sauberkeit. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden. Für das Wiederaufladen der Batterie ist beim
STOP & START-System kein Abklemmen
erforderlich.
Praktische Tipps

207
E3_de_Chap09_info_pratiques_ed01-2014

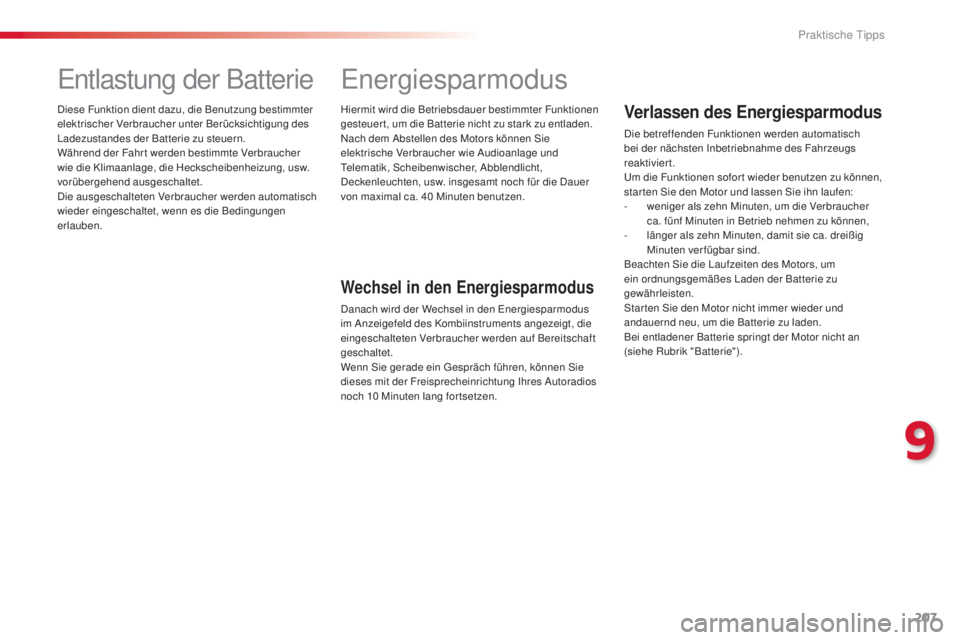

Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung bestimmter
elektrischer Verbraucher unter Berücksichtigung des
Ladezustandes der Batterie zu steuern.
Während der Fahr t werden bestimmte Verbraucher
wie die Klimaanlage, die Heckscheibenheizung, usw.
vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden automatisch
wieder eingeschaltet, wenn es die Bedingungen
erlauben.Hiermit wird die Betriebsdauer bestimmter Funktionen
gesteuer t, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie
elektrische Verbraucher wie Audioanlage und
Telematik, Scheibenwischer, Abblendlicht,
Deckenleuchten, usw. insgesamt noch für die Dauer
von maximal ca. 40
Minuten benutzen.
Energiesparmodus
Wechsel in den Energiesparmodus
Danach wird der Wechsel in den Energiesparmodus
im Anzeigefeld des Kombiinstruments angezeigt, die
eingeschalteten Verbraucher werden auf Bereitschaft
geschaltet.
Wenn Sie gerade ein Gespräch führen, können Sie
dieses mit der Freisprecheinrichtung Ihres Autoradios
noch 10 Minuten lang for tsetzen.
Verlassen des Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
Um die Funktionen sofor t wieder benutzen zu können,
star ten Sie den Motor und lassen Sie ihn laufen:
-
w
eniger als zehn Minuten, um die Verbraucher
ca. fünf Minuten in Betrieb nehmen zu können,
-

l
änger als zehn Minuten, damit sie ca. dreißig
Minuten verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Star ten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor nicht an
(siehe Rubrik "Batterie").
9
Praktische Tipps

208
E3_de_Chap09_info_pratiques_ed01-2014

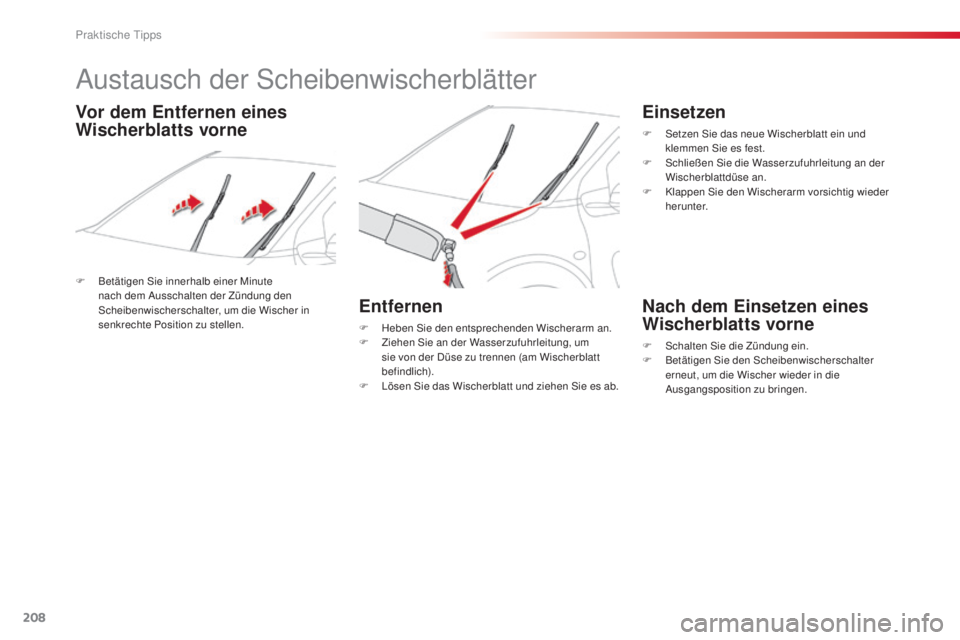

Austausch der Scheibenwischerblätter
F Betätigen Sie innerhalb einer Minute nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer in
senkrechte Position zu stellen.
Entfernen
F Heben Sie den entsprechenden Wischerarm an.
F Z iehen Sie an der Wasserzufuhrleitung, um
sie von der Düse zu trennen (am Wischerblatt
befindlich).
F

L
ösen Sie das Wischerblatt und ziehen Sie es ab.
Einsetzen
F Setzen Sie das neue Wischerblatt ein und klemmen Sie es fest.
F

S
chließen Sie die Wasserzufuhrleitung an der
Wischerblattdüse an.
F

K
lappen Sie den Wischerarm vorsichtig wieder
herunter.
Nach dem Einsetzen eines
Wischerblatts vorne
F Schalten Sie die Zündung ein.
F B etätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
Vor dem Entfernen eines
Wischerblatts vorne
Praktische Tipps
