CITROEN C4 CACTUS 2014 Kasutusjuhend (in Estonian)

159
E3_et_Chap08_securite_enfants_ed01-2014
Lapseistmed
Nõuanded
Istmekõrgenduse
paigaldamine
Üle rinna jooksev vööosa peab asetuma
lapse õlale ja ei tohi puudutada kaela.
Kontrollige, et sülevöö jookseks korralikult
üle lapse reite.
CITROËN soovitab kasutada seljatoega
istmekõrgendust, millel on õla kõrgusel ka
turvavöö juhik :
Turvalisuse huvides ärge jätke :
-
l
apsi üksinda sõidukisse,
-

l
ast või kodulooma päikese kätte
pargitud suletud akendega sõidukisse,
-

a
utovõtmeid sõidukisse lapse
käeulatusse.
Uste ja tagaakende avanemise vältimiseks
kasutage laste turvalukku.
Ärge avage tagaakent rohkem kui
kolmandiku võrra.
Väikeste laste kaitsmiseks päikese eest
kasutage tagaakendel ruloosid.
Lapsed esiistmetel
Lapseistme optimaalseks paigaldamiseks
näoga sõidusuunda kontrollige, et lapseistme
seljatugi oleks võimalikult lähedal sõiduki
istme seljatoele ja puutuks võimalusel selle
vastu.
Enne lapseistme paigaldamist kaasreisija
istmele tuleb peatugi eemaldada.
Pange peatugi sellisesse kohta või kinnitage
nii, et peatugi järsu pidurduse korral millegi
vastu ei paiskuks.
Pärast lapseistme eemaldamist pange
peatugi tagasi.
Igas riigis kehtivad oma seadused laste
sõidutamise kohta. Tutvuge kohalike
seadustega.
Kui paigaldate lapseistme esimesele
kõrvalistmele seljaga sõidusuunda,
blokeerige kõrvalistme turvapadi. Turvapadja
lahtipaiskumine võib last tõsiselt või
surmavalt vigastada.
Valesti paigaldatud iste ei taga lapsele
kokkupõrke korral maksimaalset turvalisust.
Kontrollige, et turvavöö või turvavöö pannal
ei oleks lapseistme all, sest see võib istme
tasakaalust välja viia.
Isegi kõige lühemate sõitude puhul kinnitage
turvavööd või lapseistme rihmad alati nii, et
need lapse keha suhtes võimalikult vähe
liiguksid
.
Lapseistme paigaldamisel turvavööga
kontrollige, et turvavöö oleks ümber
lapseistme pingul ja hoiaks lapseistet
tulgevalt sõiduki istme vastas. Kui kaasreisija
istet saab reguleerida, lükake seda vajadusel
ettepoole.
Tagaistmetel jätke alati piisavalt ruumi
esiistme ja :
-
"

seljaga sõidusuunas" lapseistme
vahele,
-
"

näoga sõidusuunas" lapseistmel istuva
lapse jalgade vahele.
Selleks lükake esiistet ettepoole ja vajadusel
tõstke ka seljatuge.
8
Turvalisus ja lapsed

160
E3_et_Chap08_securite_enfants_ed01-2014
Mehhaaniline laste turvalukk
Lukustamine
F Keerake punast nuppu süütevõtme abil veerandpöörde võrra :
-
p

aremale vasakul tagauksel,
-
v

asakule paremal tagauksel.
Avamine
F Keerake punast nuppu süütevõtme abil veerandpöörde võrra :
-
v

asakule vasakul tagauksel,
-
par

emale paremal tagauksel.
Mehhaaniline seade, mis ei lase tagaust seestpoolt avada.
Nupp asub mõlema tagaukse postil.
Turvalisus ja lapsed

161
E3_et_Chap09_info_pratiques_ed01-2014

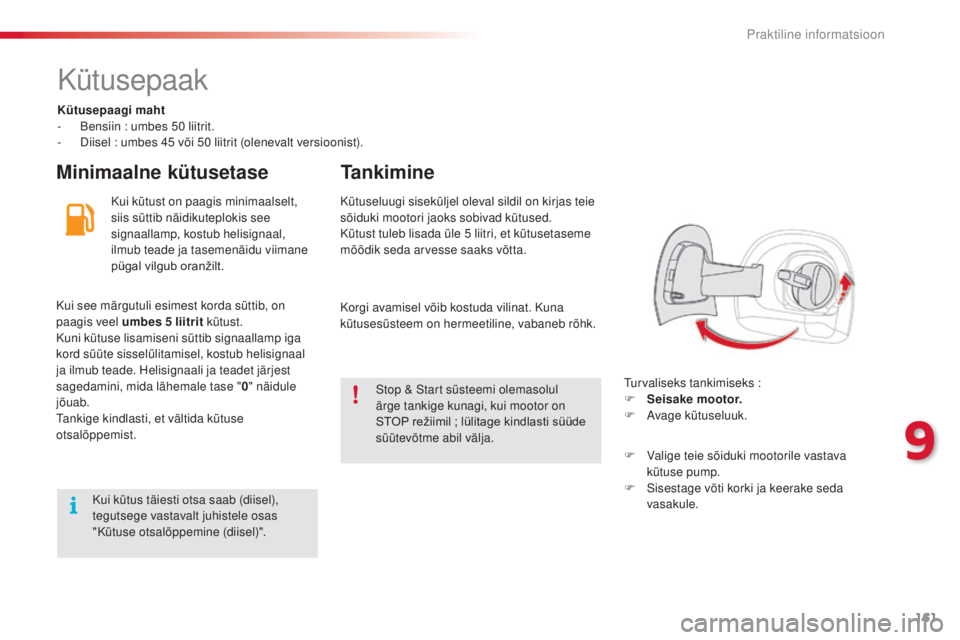

Kütusepaak
Kütusepaagi maht
- B ensiin : umbes 50 liitrit.
-

D
iisel : umbes 45 või 50 liitrit (olenevalt versioonist).
Minimaalne kütusetase Ta n k i m i n e
Kui kütust on paagis minimaalselt,
siis süttib näidikuteplokis see
signaallamp, kostub helisignaal,
ilmub teade ja tasemenäidu viimane
pügal
vilgub oranžilt.
Turvaliseks tankimiseks :
F

S
eisake mootor.
F

A
vage kütuseluuk.
Kütuseluugi siseküljel oleval sildil on kirjas teie
sõiduki mootori jaoks sobivad kütused.
Kütust tuleb lisada üle 5
liitri, et kütusetaseme
mõõdik seda arvesse saaks võtta.
Kui see märgutuli esimest korda süttib, on
paagis veel umbes 5
liitrit kütust.
Kuni kütuse lisamiseni süttib signaallamp iga
kord süüte sisselülitamisel, kostub helisignaal
ja ilmub teade. Helisignaali ja teadet järjest
sagedamini, mida lähemale tase " 0" näidule
jõuab.
Tankige kindlasti, et vältida kütuse
otsalõppemist. Korgi avamisel võib kostuda vilinat. Kuna
kütusesüsteem on hermeetiline, vabaneb rõhk.
Stop & Start süsteemi olemasolul
ärge tankige kunagi, kui mootor on
STOP
režiimil ; lülitage kindlasti süüde
sü

ütevõtme abil välja.
Kui kütus täiesti otsa saab (diisel),
tegutsege vastavalt juhistele osas
"Kütuse otsalõppemine (diisel)". F

V
alige teie sõiduki mootorile vastava
kütuse pump.
F

S
isestage võti korki ja keerake seda
vasakule.
9
Praktiline informatsioon

162
E3_et_Chap09_info_pratiques_ed01-2014
F Eemaldage kork ja kinnitage see luugi siseküljele.
F

S
isestage püstol enne tankimise alustamist
nii sügavale kui võimalik (pritsmeteoht).
F

P
üstol peab kogu paagi täitmise kestel
jääma sellesse asendisse.
Pärast tankimist :
F

P
ange kork tagasi.
F

K
eerake võtit paremale ja eemaldage see
korgist.
F

L
ükake tankimisluuki, et see sulgeda. Paagi tankimisel ääreni täis ärge püüdke
jätkata tankimist pärast püstoli kolmandat
automaatset katkestust ; see võib tekitada
häireid.
Teie sõiduk on varustatud katalüsaatoriga, mis
vähendab heitgaasis olevate mürgiste ainete
määra.
Bensiinimootoriga sõidukitesse võib
tankida vaid pliivaba bensiini.
Täitetoru ava on tehtud kitsam, mis ei võimalda
mitte pliivaba kütust väljastavate püstolite
sisestamist avasse.
Teie sõiduk on varustatud turvasüsteemiga,
mis katkestab kokkupõrke korral kütusetoite.
Kütusetoite katkestamine
Mittevastava kütuse tankimisel teie
sõidukisse on tingimata vajalik
enne mootori käivitamist paak
tühjendada.
Praktiline informatsioon

163
E3_et_Chap09_info_pratiques_ed01-2014

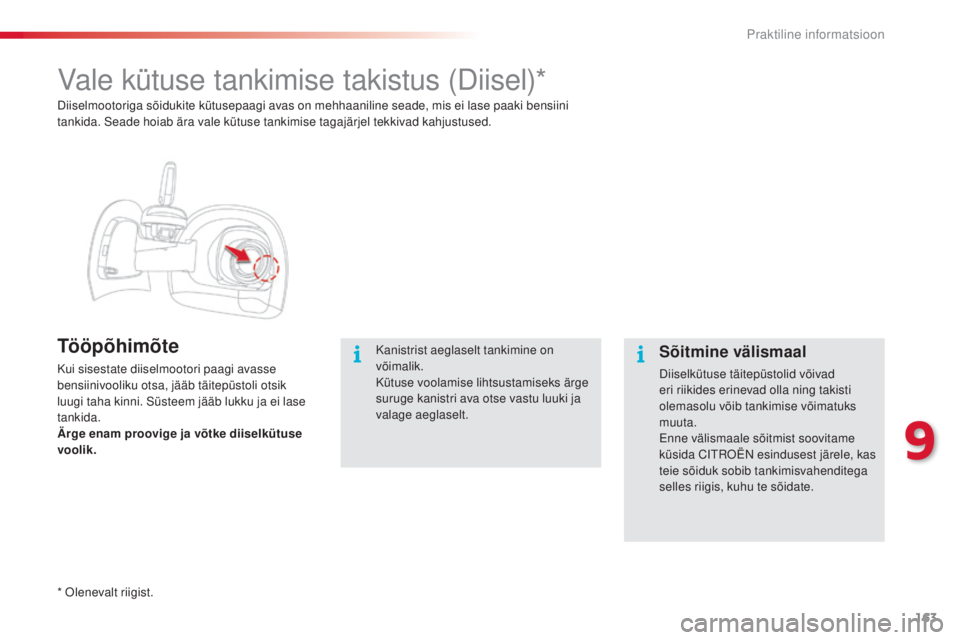

Vale kütuse tankimise takistus (Diisel)*
Tööpõhimõte
Kui sisestate diiselmootori paagi avasse
bensiinivooliku otsa, jääb täitepüstoli otsik
luugi taha kinni. Süsteem jääb lukku ja ei lase
tankida.
Ärge enam proovige ja võtke diiselkütuse
voolik.
* Olenevalt riigist. Diiselmootoriga sõidukite kütusepaagi avas on mehhaaniline seade, mis ei lase paaki bensiini
tankida. Seade hoiab ära vale kütuse tankimise tagajärjel tekkivad kahjustused.Kanistrist aeglaselt tankimine on
võimalik.
Kütuse voolamise lihtsustamiseks ärge
suruge kanistri ava otse vastu luuki ja
valage aeglaselt.Sõitmine välismaal
Diiselkütuse täitepüstolid võivad
eri riikides erinevad olla ning takisti
olemasolu võib tankimise võimatuks
muuta.
Enne välismaale sõitmist soovitame
küsida CITROËN esindusest järele, kas
teie sõiduk sobib tankimisvahenditega
selles riigis, kuhu te sõidate.
9
Praktiline informatsioon

164
E3_et_Chap09_info_pratiques_ed01-2014
Bensiinimootorites
kasutatava kütuse kvaliteet
Bensiinimootorid sobivad suurepäraselt
E10 tüüpi biokütustega (sisaldavad 10%
etanooli), mis vastavad EN 228
ja
EN 15376


euronormidele.
E85
tüüpi kütused (sisaldavad kuni 85%
etanooli) sobivad vaid neile sõidukitele, mis
on mõeldud seda tüüpi kütustega sõitmiseks
(BioFlex sõidukid). Etanooli kvaliteet peab
vastama EN 15293
euronormile.
Spetsiaalseid sõidukeid, mis sõidavad kuni
100% etanoolisisaldusega kütustega (E100),
müüakse ainult Brasiilias.
Diiselmootorites kasutatava
kütuse kvaliteet
Diiselmootorid sobivad suurepäraselt
praegustele ja tulevastele Euroopa
standarditele vastavate biokütustega
(EN 590
normile vastav diisel segatuna
EN 14214
normile vastava biokütusega), mida
saab müüa bensiinijaamades (võib sisaldada
0
- 7 % rasvhappe metüülestrit).
Mõnedes diiselmootorites saab kasutada ka
B30
biokütust, ent selle kütuse kasutamise
puhul tuleb rakendada äärmiselt rangeid
hooldustingimusi. Pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.
Muud tüüpi (bio)kütuste (taimsed või loomsed
puhtad või lahjendatud õlid, olmekütus...)
kasutamine on ametlikult keelatud (võivad
kahjustada mootorit ja kütusesüsteemi).
Praktiline informatsioon

165
E3_et_Chap09_info_pratiques_ed01-2014
Kütuse lõppemine sõidu ajal (diisel)
Kui HDi mootoritega sõidukitel lõppeb sõidu
ajal kütus, tuleb kütusesüsteem eeltäita.
1,6 l e-HDi 92 mootor
F Tankige kütusepaaki vähemalt 5 liitrit
kütust.
F

A
vage mootoriruumi kaas.
F

V
ajadusel võtke kate lahti, et pääseda ligi
eeltäitepumbale.
F

P
umbake eeltäitepumbaga seni, kuni see
jäigaks muutub (esimene vajutus võib
raske olla).
F

R
akendage käivitit, kuni mootor tööle
hakkab (kui mootor ei käivitu esimesel
katsel, oodake enne kordamist umbes
15


sekundit).
F

K
ui pärast paari katset mootor ikka ei
käivitu, kasutage eeltäitepumpa ja seejärel
rakendage käivitit.
F

A
setage kate paigale ja vajutage see kinni.
F

S
ulgege mootoriruumi kaas.
Kui mootor esimesel katsel ei käivitu,
ärge enam starterit rakendage; alustage
protseduuri otsast peale.
Blue HDi 100 mootor
F Tankige kütusepaaki vähemalt 5
liitrit
kütust.
F

L
ülitage süüde sisse (ilma mootorit
käivitamata).
F

O
odake umbes 6 sekundit ja lülitage süüde
välja.
F

K
orrake sama toimingut 10 korda.
F

R
akendage käivitit, kuni mootor tööle
hakkab.
9
Praktiline informatsioon

166
E3_et_Chap09_info_pratiques_ed01-2014
AdBlue® lisaaine ja SCR süsteem
Blue HDi diiselmootoritele
Keskkonna säästmiseks ja uute Euro 6 normide
t äitmiseks ilma diiselmootori sooritusvõimet
kahjustamata või kütusekulu suurendamata
otsustas CITROËN paigaldada oma
sõidukitele heitgaaside ümbertöötlussüsteemi,
mis ühendab SCR süsteemi (selektiivne
katalüüsreduktsioon) ja tahmaosakeste filtrit
(FA P).
SCR süsteem
Karbamiidi sisaldava AdBlue® lisaaine abil muudab
katalüsaator kuni 85% lämmastikoksiididest (NOx)
lämmastikuks ja veeks, mis on kahjutud nii tervisele
kui ka keskkonnale.
Kui AdBlue® lisaaine paak on tühi,
takistab spetsiaalne seade mootorit
käivitada.
Kui SCR süsteemis on rike, ei vasta
teie auto heitgaaside tase enam
Euro 6

nõuetele : teie sõiduk muutub
saastavaks.
Kui tuvastatakse SCR süsteemi rike,
peate esimesel võimalusel CITROËN
esindusse või kvalifitseeritud töökotta
minema : pärast 1
100 km läbimist
aktiveerub seade automaatselt, et
takistada mootori käivitamist.
AdBlue® on spetsiaalses paagis, mis asub
sõiduki tagaosas pakiruumi all. Paak mahutab
17


liitrit : paagitäie lisaainega saab sõita
umbes 20
000 km, seejärel hakkab tööle
hoiatusseade, mis teavitab teid niipea, kui
lisaainet jätkub veel 2
400 km läbimiseks.
Iga korralise hoolduse käigus CITROËN
esinduses või kvalifitseeritud töökojas viiakse
läbi AdBlue
® lisaaine lisamine, et tagada SCR
süsteemi korralik töö.
Kui kahe hoolduse vaheline läbisõit ületab
20

000

km, soovitame lasta vahepeal
CITROËN esinduses või kvalifitseeritud
töökojas lisaainet lisada.
Praktiline informatsioon

167
E3_et_Chap09_info_pratiques_ed01-2014
Lisaaine varu (sõiduulatuse)
näit
Pärast süüte sisselülitamist saate vaadata
näidikult, mitu kilomeetrit saate veel sõita
enne, kui mootori käivitumine automaatselt
blokeeritakse niipea, kui AdBlue
® lisaaine paak
tühjaks hakkab saama või kui tuvastatakse
SCR süsteemi rike.
Kui süsteemi rike ja AdBlue
® madal tase
tuvastatakse üheaegselt, kuvatakse näidikule
lisaaine tase. Sõiduulatus üle 2
400 km
Süüte sisselülitamisel ei kuvata automaatselt
sõiduulatuse infot.
Sellele infole pääsete ligi puutetundlikult
ekraanilt.
Mootori käivitustakistus aktiveerub
automaatselt kohe, kui AdBlue
® paak
on tühi.
Kui sõiduk ei käivitu AdBlue® lisaaine madala taseme tõttu
F Valige menüü " Driving assistance " (juhtimisabid).
F

V
ajutage teisel leheküljel valikule
" Diagnostic ".
Sõiduulatus ilmub hetkeks ekraanile.
Kui sõiduulatus on üle 5
000 km, siis seda ei
täpsustata.
9
Praktiline informatsioon

168
E3_et_Chap09_info_pratiques_ed01-2014
Sõiduulatus on 600 - 2 400 kmS õiduulatus on 0 - 600 kmRike seoses AdBlue® lisaaine ot sa saa misega
Mootori taaskäivitamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta ja laske lisaainet lisada.
Kui lisate lisaainet ise, valage paaki
vähemalt 3,8


liitrit AdBlue
® lisaainet.
Põhjalikumat infot leiate osast " Vedelike
lisamine".
Pärast süüte sisselülitamist süttib märgutuli
UREA, kostub helisignaal ja ekraanile ilmub
teade (nt : "Top up emissions additive:
Starting prevented in 1

500

km"), mis näitab
järelejäänud sõiduulatust kilomeetrites või
miilides.
Sõidu ajal ilmub teade iga 300

km järel seni,
kuni lisaainet on lisatud.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta ja laske lisada
AdBlue
® lisaainet.
Lisaainet saate ka ise lisada.
Põhjalikumat infot leiate osast " Vedelike
lisamine". Pärast süüte sisselülitamist süttib märgutuli
SERVICE ja märgutuli UREA vilgub, kostub
helisignaal ja ekraanile ilmub teade (nt : "Top
up emissions additive: Starting prevented in
600


km"), mis näitab järelejäänud sõiduulatust
kilomeetrites või miilides.
Sõidu ajal ilmub teade iga 30 sekundi järel seni,
kuni lisaainet on lisatud.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta ja laske lisada
AdBlue® lisaainet.
Lisaainet saate ka ise lisada.
Põhjalikumat infot leiate osast " Vedelike
lisamine".
Kui te lisaainet õigel ajal ei lisa, ei tarvitse
mootor enam käivituda. Pärast süüte sisselülitamist süttib märgutuli
SERVICE ja märgutuli UREA vilgub, kostub
helisignaal ja ekraanile ilmub teade "Top up
emissions additive: Starting prevented".
AdBlue
® paak on tühi : käivitustakistuse seade
ei lase mootorit käivitada.
Praktiline informatsioon
