Päevatuled / Gabariittuled (LED)
LED tulede vahetamiseks pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.F
V õtke lambi ühendusjuhe lahti.
F

E
emaldage lambipirn ja asendage see
uuega.
Lähituled
F Eemaldage kate, tõmmates servast.
F V õtke kinni pistikust ja lambipesast ning
tõske neid lahtivõtmiseks ülespoole.
F

V
õtke pistik ja lambipesa välja. Tagasiasetamiseks toimige vastupidises
järjekorras, suunates pirni tihvti üles.
9
Praktiline informatsioon

190
E3_et_Chap09_info_pratiques_ed01-2014

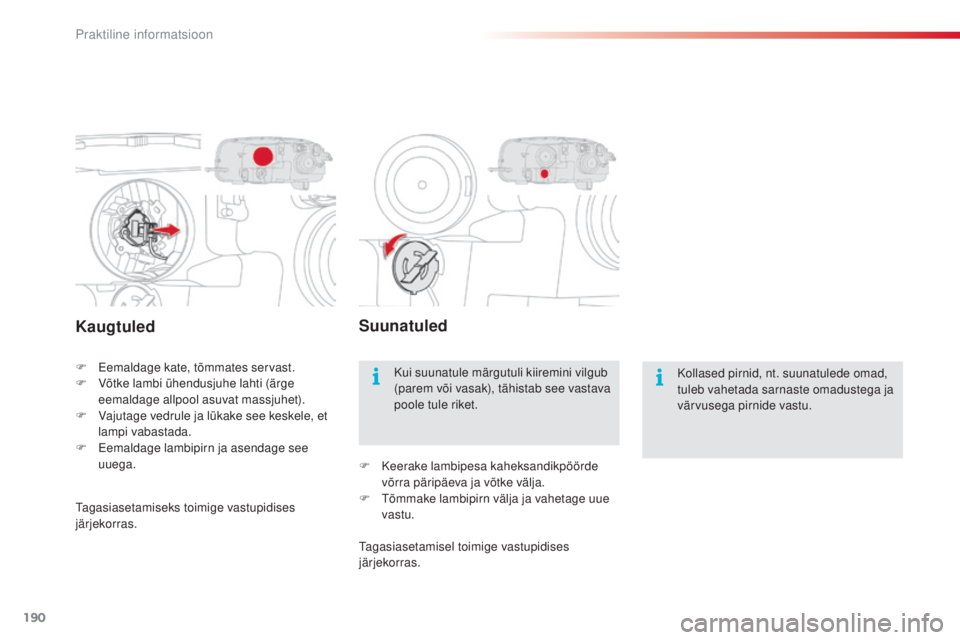

Kaugtuled
F Eemaldage kate, tõmmates servast.
F V õtke lambi ühendusjuhe lahti (ärge
eemaldage allpool asuvat massjuhet).
F

V
ajutage vedrule ja lükake see keskele, et
lampi vabastada.
F

E
emaldage lambipirn ja asendage see
uuega.
Suunatuled
Kollased pirnid, nt. suunatulede omad,
tuleb vahetada sarnaste omadustega ja
värvusega pirnide vastu.
Kui suunatule märgutuli kiiremini vilgub
(parem või vasak), tähistab see vastava
poole tule riket.
F

K

eerake lambipesa kaheksandikpöörde
võrra päripäeva ja võtke välja.
F

T

õmmake lambipirn välja ja vahetage uue
vastu.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Tagasiasetamisel toimige vastupidises
järjekorras.
Praktiline informatsioon

191
E3_et_Chap09_info_pratiques_ed01-2014
Udutuled
Nende lambipirnide vahetamiseks võite
pöörduda ka CITROËN esindusse või
kvalifitseeritud töökotta.
F
K
eerake esikaitseraua alt lahti 3
porilapi
kruvi.
F

L

ükake porilapp kõrvale, et udutule juurde
pääseda.
F

V

õtke lambipesa pistik lahti, vajutades
ülaosas asuvale servale. F
E
emaldage lambipesa, vajutades pöidla
ja nimetissõrme abil kaks klambrit kokku
(üleval ja all).
F

V

ahetage tuli välja (lambipesa ja pirn).
Tagasiasetamiseks toimige vastupidises
järjekorras.
9
Praktiline informatsioon

192
E3_et_Chap09_info_pratiques_ed01-2014
Külgmised dubleerivad
suunatuled
F Lükake kruvikeeraja tule poolt sisse.
F A vage tuli kruvikeeraja abil ja eemaldage
tuli.
F

V
õtke lambi pistik lahti.
F

V
ahetage moodul välja.
Selle mooduli saate CITROËN esindusest või
kvalifitseeritud töökojast. Tagasiasetamiseks toimige vastupidises
järjekorras.Eemaldamisel :
-
v

ältige sõiduki värvi kahjustamist
kruvikeerajaga,
-
j

uhe ja pistik ei tohi tiiva sisemusse
libiseda. Kui lambipirnide vahetamisel esineb
raskusi, võite pöörduda CITROËN
esindusse või kvalifitseeritud töökotta.
Praktiline informatsioon

193
E3_et_Chap09_info_pratiques_ed01-2014
1. Gabariittuled (W5W).
2. P idurituled (P21W).
3.
Su

unatuled (PY21W).
4.
U

dutuli või tagurdustuli (P21W).
Ta g a t u l e d
Pirnide vahetamine
Tagasiasetamiseks toimige vastupidises
järjekorras. F
L
ükake nagad kõrvale ja eemaldage
lambipesa.
F
A
sendage lambipirn uuega :
-
g
abariittuledel tõmmake pirni (ülemist),
-
t
eistel tuledel keerake vastavat pirni
(alumist) veerand pööret.
Neid pirne vahetatakse pakiruumi seest.
F

A

vage pakiruum.
F

E

emaldage vastava poole paneelis olev
luuk.
F

V

õtke tule pistik lahti, vajutades
avamisnupule (parema tule oma asub
pistiku all, vasaku tule oma pistiku kohal).
F

K

eerake mutter lahti ja eemaldage see
( ärge laske mutril tiiva sisemusse
kukkuda ).
F

L

aske tule naga alla ja võtke tuli
ettevaatlikult väljastpoolt välja. Kontrollige, et tuli tagasiasetamisel
õigesti juhikutesse asetuks.
Keerake tuli veekindluse tagamiseks
tugevalt, aga ettevaatlikult kinni.
9
Praktiline informatsioon

194
E3_et_Chap09_info_pratiques_ed01-2014

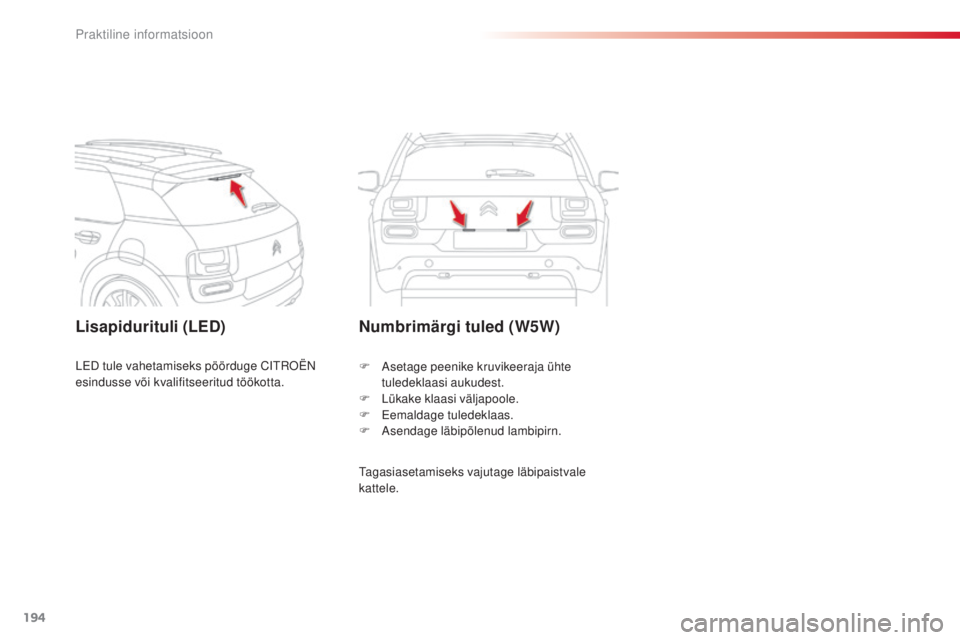

Lisapidurituli (LED)Numbrimärgi tuled (W5W)
Tagasiasetamiseks vajutage läbipaistvale
kattele. F
A
setage peenike kruvikeeraja ühte
tuledeklaasi aukudest.
F
L
ükake klaasi väljapoole.
F
E
emaldage tuledeklaas.
F
A
sendage läbipõlenud lambipirn.
LED tule vahetamiseks pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.
Praktiline informatsioon

195
E3_et_Chap09_info_pratiques_ed01-2014
F Avage lameda kruvikeeraja abil laetuld ümbritsev konsool.
F

E
emaldage läbipõlenud pirn ja asendage
uuega.
F

A
setage laetuld ümbritsev konsool tagasi ja
vajutage kinni.
Laetuli
pirnidega (W5W) Laetuli
LED
LED tulede vahetamiseks pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.
Pagasiruumi valgustid (W5W)
F Võtke tuledeplokk lahti, lambipesa
tahapoole lükates.
F

E
emaldage lamp ja vahetage see uue
vastu.
F

P
ange tuledeplokk tagasi.
Salongi valgustus
9
Praktiline informatsioon

196
E3_et_Chap09_info_pratiques_ed01-2014
Enne kaitsme vahetamist tuleb :
F t eha kindlaks kaitsme läbipõlemise põhjus,
F

lül
itada välja kõik elektriseadmed,
F

p
eatada sõiduk ja lülitada süüde välja,
F

l
eida vigane kaitse järgmistel lehekülgedel
olevate tabelite ja skeemide abil.
Kaitsme vahetamine
Õige Vale
Kui vahetate kaitsme, mida antud
tabelis ei ole, võib see põhjustada
tõsiseid häireid sõiduki töös. Pöörduge
CITROËN esindusse või kvalifitseeritud
töökoda. Näpitsad
Kaitsme vahetamine
Kaitsmete eemaldamise näpitsad asuvad
armatuurlaua kaitsmekarpide kaane küljes.
Juurdepääs tööriistadele
Kaitsme juures tööde teostamiseks tuleb
kindlasti :
F

kas
utada kaitsme eemaldamiseks
spetsiaalseid näpitsaid ja kontrollida, kas
kaitse on läbi põlenud,
F

a
sendada läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega
(sama värvi) ; erinev kaitse võib põhjustada
rikkeid (tuleoht).
Kui rike kordub kohe pärast kaitsme
vahetamist, laske elektrisüsteemid CITROËN
esinduses või kvalifitseeritud töökoda üle
kontrollida.
F

V

õtke kaas lahti, tõmmates ülaosast
vasakult ja seejärel paremalt poolt.
F

E

emaldage kaas täielikult ja pöörake
tagurpidi.
F

V

õtke näpitsad kaane tagaküljelt lahti.
Praktiline informatsioon

197
E3_et_Chap09_info_pratiques_ed01-2014
CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete
ega soovitata CITROËN poolt;
sama kehtib lubatud lisaseadmete
valest (eeskirjadele mittevastavast)
paigaldamisest tekkinud rikete korral,
eriti, kui seadmete voolutarbimine
kokku ületab 10

milliamprit.
Elektriliste lisaseadmete
paigaldamine
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda CITROËN esindusse või
kvalifitseeritud töökotta.
9
Praktiline informatsioon

198
E3_et_Chap09_info_pratiques_ed01-2014
Armatuurlauas asuv kaitsmekarp
2 kaitsmekarpi asuvad armatuurlaua allosas
rooli all. Kaitsme
N°
Voolutugevus
(A)Kaitstav vooluring
F01 10Piduripedaal (lüliti 2), Stop & start.
F02 5Esitulede kõrguse reguleerimine, lisaküte (diisel), parkimisabi,
diagnostikapesa, küljepeeglid (elektriliselt reguleeritavad).
F03 10Diisli lisaaine pump, elektriline roolivõimendi, siduripedaal
(lüliti).
F04 5Vihma- ja valgusandur.
F06 10Piduripedaal (lüliti 1), diagnostikapesa.
F08 5Roolisamba ülaosa koos roolil asuvate nuppudega.
F10 10Hädaabinumbrile / autoabisse helistamine.
F12 5Stop & start, ABS, ESC.
F13 5Parkimisabi, tagakaamera.
F14 15Elektriliselt juhitav manuaalkäigukast, lülitusriba (puutetundliku
ekraani all), kliimaseade, puutetundlik ekraan.
F16 1512


V pistikupesa.
F18 20Raadio.
Juurdepääs kaitsmetele
F Võtke kate lahti, seda vasakult ja seejärel
paremalt ülaosast tõmmates.
Vasak kaitsmekarp
