CITROEN C4 CACTUS 2015 Betriebsanleitungen (in German)

189
C4-cactus_de_Chap09_info-pratiques_ed02-2014

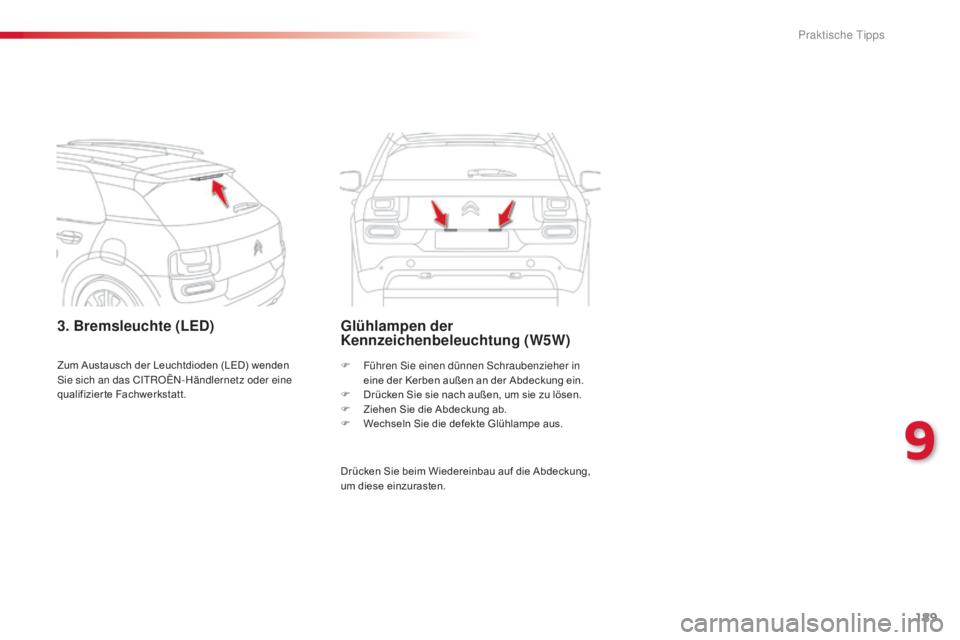

3. Bremsleuchte (LED)Glühlampen der
Kennzeichenbeleuchtung (W5W)
Drücken Sie beim Wiedereinbau auf die Abdeckung,
um diese einzurasten. F
F
ühren s
i
e einen dünnen s
c
hraubenzieher in
eine der Kerben außen an der Abdeckung ein.
F
D
rücken Sie sie nach außen, um sie zu lösen.
F
Z
iehen Sie die Abdeckung ab.
F
W
echseln Sie die defekte Glühlampe aus.
Zum Austausch der Leuchtdioden (LED) wenden
si

e sich an das C
i

t
R

OË
n-

Händlernetz oder eine
qualifizierte Fachwerkstatt.
9
Praktische Tipps

190
C4-cactus_de_Chap09_info-pratiques_ed02-2014

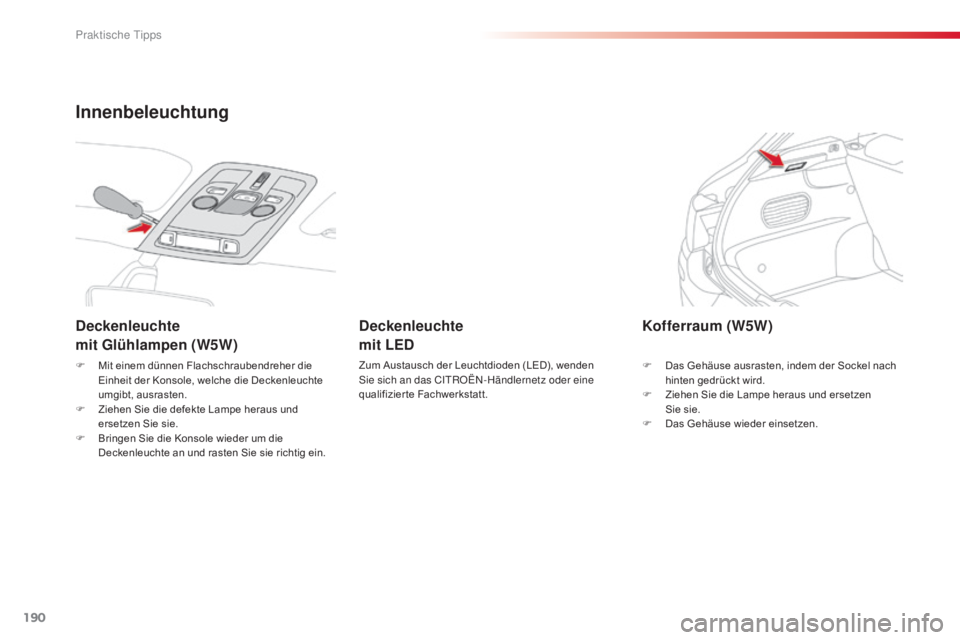

F Mit einem dünnen Flachschraubendreher die Einheit der Konsole, welche die Deckenleuchte
umgibt, ausrasten.
F

Z
iehen Sie die defekte Lampe heraus und
ersetzen Sie sie.
F

B
ringen Sie die Konsole wieder um die
Deckenleuchte an und rasten Sie sie richtig ein.
Deckenleuchte
mit Glühlampen (W5W) Deckenleuchte
mit LED
Zum Austausch der Leuchtdioden (LED), wenden si
e sich an das Ci tR OËn- Händlernetz oder eine
qualifizierte Fachwerkstatt.
Kofferraum (W5W)
F Das Gehäuse ausrasten, indem der Sockel nach hinten gedrückt wird.
F

Z
iehen Sie die Lampe heraus und ersetzen
Sie sie.
F

D
as Gehäuse wieder einsetzen.
Innenbeleuchtung
Praktische Tipps

191
C4-cactus_de_Chap09_info-pratiques_ed02-2014

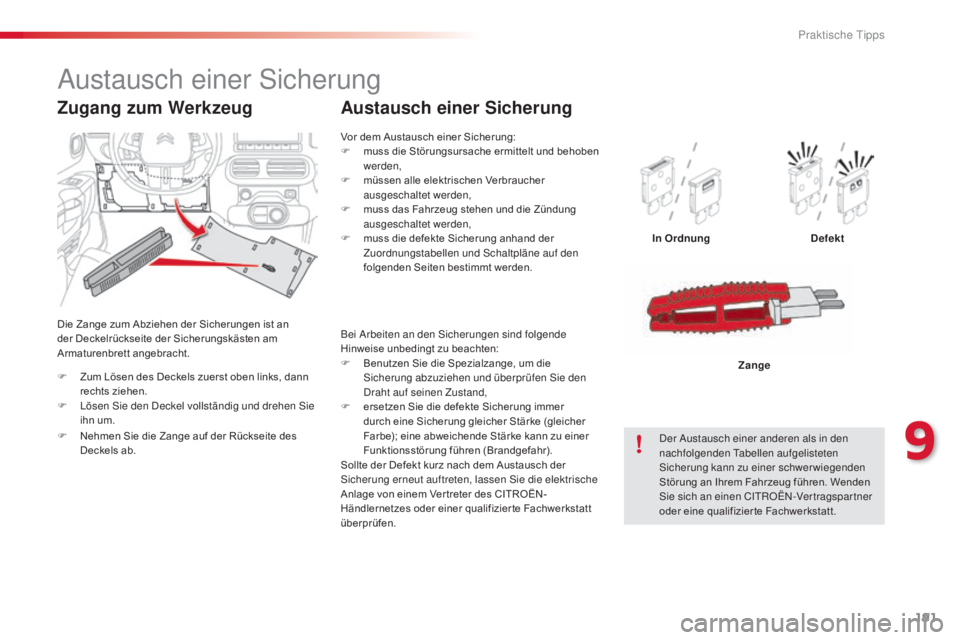

Vor dem Austausch einer Sicherung:
F m uss die Störungsursache ermittelt und behoben
werden,
F

m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F

m
uss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
F

m
uss die defekte Sicherung anhand der
Zuordnungstabellen und
s
c
haltpläne auf den
folgenden Seiten bestimmt werden.
Austausch einer Sicherung
In Ordnung Defekt
de

r a
u
stausch einer anderen als in den
nachfolgenden
t
a
bellen aufgelisteten
sic

herung kann zu einer schwerwiegenden
Störung an Ihrem Fahrzeug führen. Wenden
si

e sich an einen C
i
t
R
OË
n-V
er tragspar tner
oder eine qualifizier te Fachwerkstatt. Zange
austausch einer
si cherung
Die Zange zum Abziehen der Sicherungen ist an
der Deckelrückseite der Sicherungskästen am
Armaturenbrett angebracht.
Zugang zum Werkzeug
Bei arbeiten an den si cherungen sind folgende
Hinweise unbedingt zu beachten:
F

B
enutzen Sie die Spezialzange, um die
si

cherung abzuziehen und überprüfen s
i
e den
dr

aht auf seinen Zustand,
F

e
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu einer
Funktionsstörung führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch der
si

cherung erneut auftreten, lassen s
i
e die elektrische
Anlage von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier te Fachwerkstatt
überprüfen.
F

Z

um Lösen des Deckels zuerst oben links, dann
rechts ziehen.
F
l
ö

sen
s
i

e den
d
e

ckel vollständig und drehen
s
i

e
ihn um.
F

N

ehmen Sie die Zange auf der Rückseite des
Deckels ab.
9
Praktische tipps

192
C4-cactus_de_Chap09_info-pratiques_ed02-2014

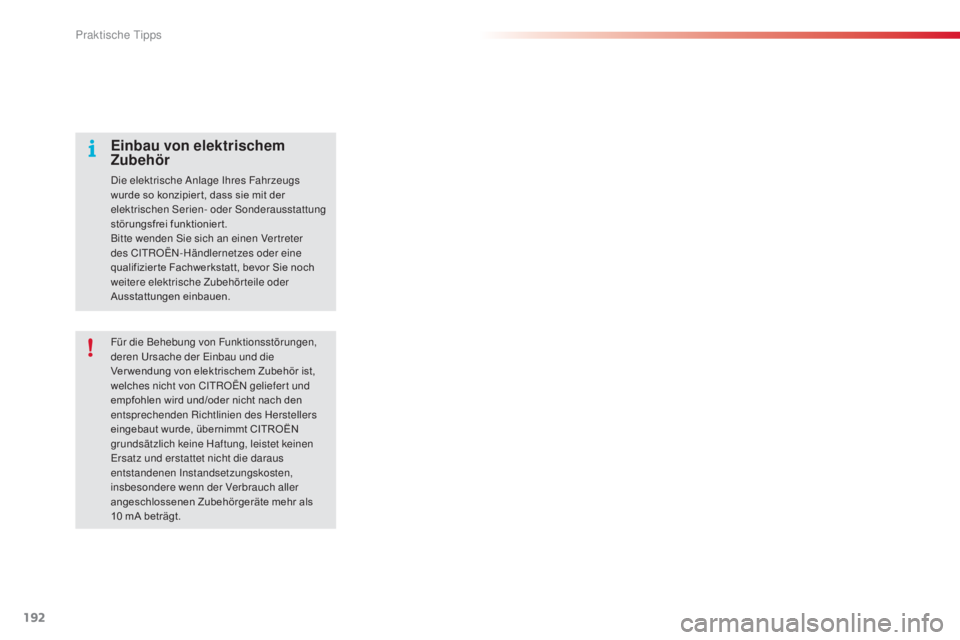

Für die Behebung von Funktionsstörungen,
deren ur sache der ei nbau und die
Ver wendung von elektrischem Zubehör ist,
welches nicht von C
i

t
R
OË
n
geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt CITROËN
grundsätzlich keine Haftung, leistet keinen
er

satz und erstattet nicht die daraus
entstandenen
i nstandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10
mA beträgt.
Einbau von elektrischem
Zubehör
die elektrische an lage i hres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen
s
er
ien- oder s
o
nderausstattung
störungsfrei funktioniert.
Bitte wenden
s
i
e sich an einen Ver treter
des C
i

t
R
OË
n-
Händlernetzes oder eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehörteile oder
Ausstattungen einbauen.
Praktische tipps

193
C4-cactus_de_Chap09_info-pratiques_ed02-2014

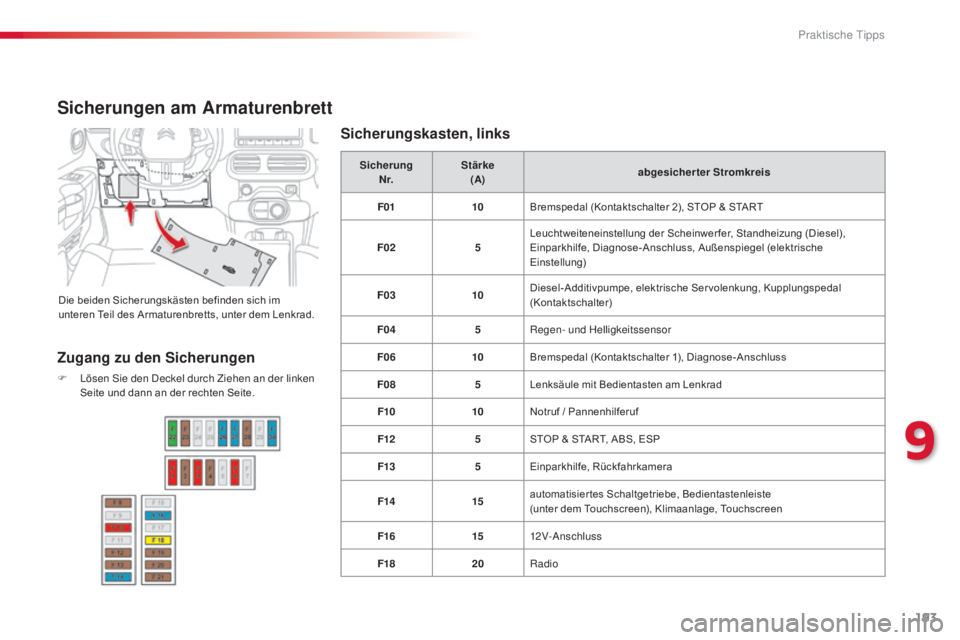

Sicherungen am Armaturenbrett
Die beiden Sicherungskästen befinden sich im
unteren Teil des Armaturenbretts, unter dem Lenkrad.Sicherung

N r. Stärke

(A) abgesicherter Stromkreis
F01 10Bremspedal (Kontaktschalter 2), STOP & START
F02 5Leuchtweiteneinstellung der Scheinwer fer, Standheizung (Diesel),
Einparkhilfe, Diagnose-Anschluss, Außenspiegel (elektrische
Einstellung)
F03 10Diesel-Additivpumpe, elektrische Servolenkung, Kupplungspedal
(Kontaktschalter)
F04 5Regen- und Helligkeitssensor
F06 10Bremspedal (Kontaktschalter 1), Diagnose-Anschluss
F08 5Lenksäule mit Bedientasten am Lenkrad
F10 10Notruf / Pannenhilferuf
F12 5STOP & START, ABS, ESP
F13 5Einparkhilfe, Rückfahrkamera
F14 15automatisier tes Schaltgetriebe, Bedientastenleiste
(unter dem Touchscreen), Klimaanlage, Touchscreen
F16 1512V-
ans

chluss
F18 20Radio
Zugang zu den Sicherungen
F lösen si e den de ckel durch Ziehen an der linken
Seite und dann an der rechten Seite.
Sicherungskasten, links
9
Praktische Tipps

194
C4-cactus_de_Chap09_info-pratiques_ed02-2014

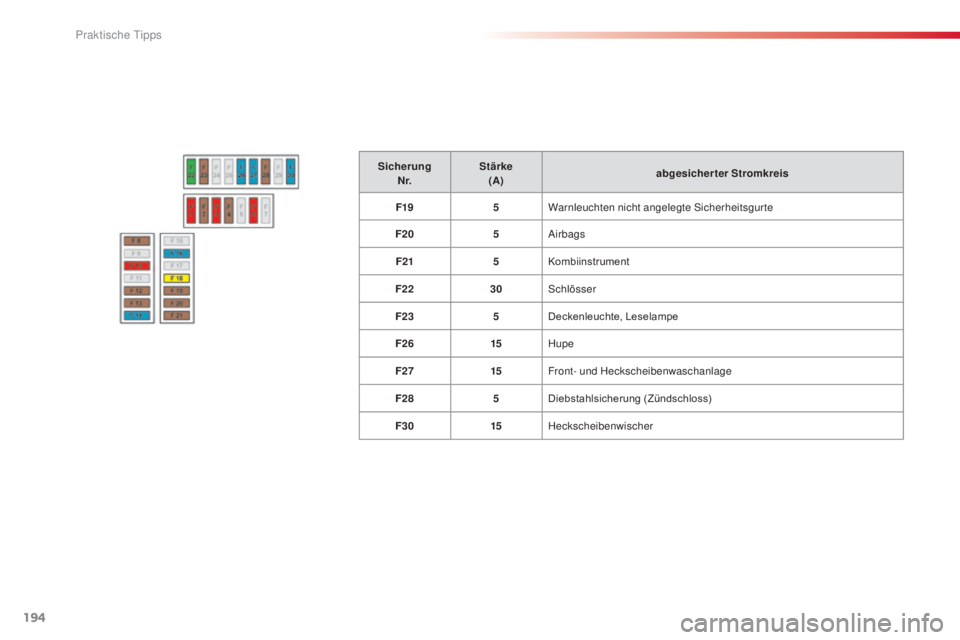

Sicherung
N r. Stärke

(A) abgesicherter Stromkreis
F19 5Warnleuchten nicht angelegte
s
ic
herheitsgurte
F20 5
air

bags
F21 5Kombiinstrument
F22 30
s

chlösser
F23 5Deckenleuchte, Leselampe
F26 15Hupe
F27 15Front- und Heckscheibenwaschanlage
F28 5Diebstahlsicherung (Zündschloss)
F30 15Heckscheibenwischer
Praktische Tipps

195
C4-cactus_de_Chap09_info-pratiques_ed02-2014

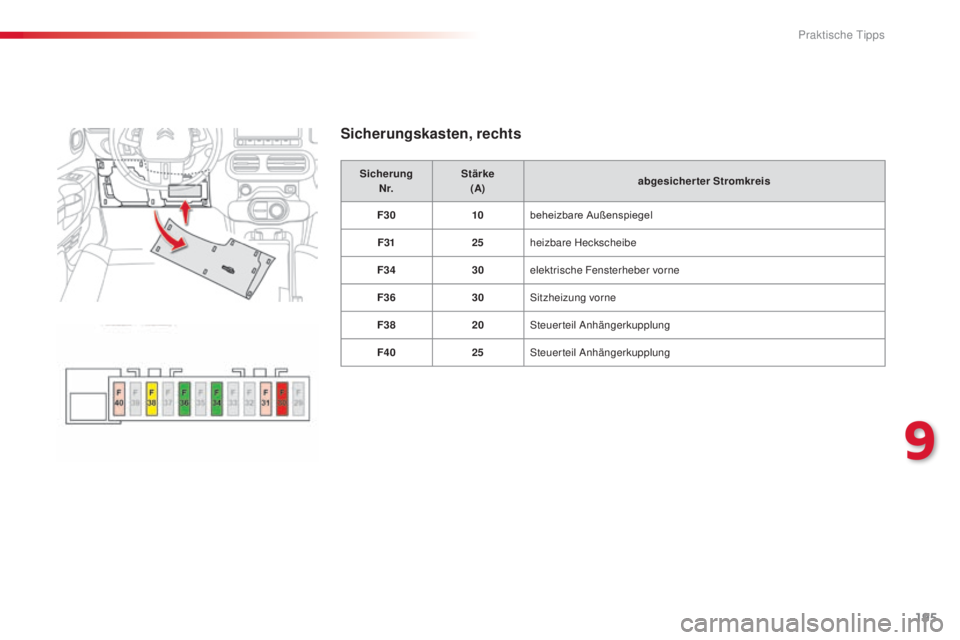

Sicherungskasten, rechts
SicherungN r. Stärke
(A) abgesicherter Stromkreis
F30 10beheizbare Außenspiegel
F31 25heizbare Heckscheibe
F34 30elektrische Fensterheber vorne
F36 30
si

tzheizung vorne
F38 20
st

euerteil a
nh
ängerkupplung
F40 25
st

euerteil a
nh
ängerkupplung
9
Praktische Tipps

196
C4-cactus_de_Chap09_info-pratiques_ed02-2014

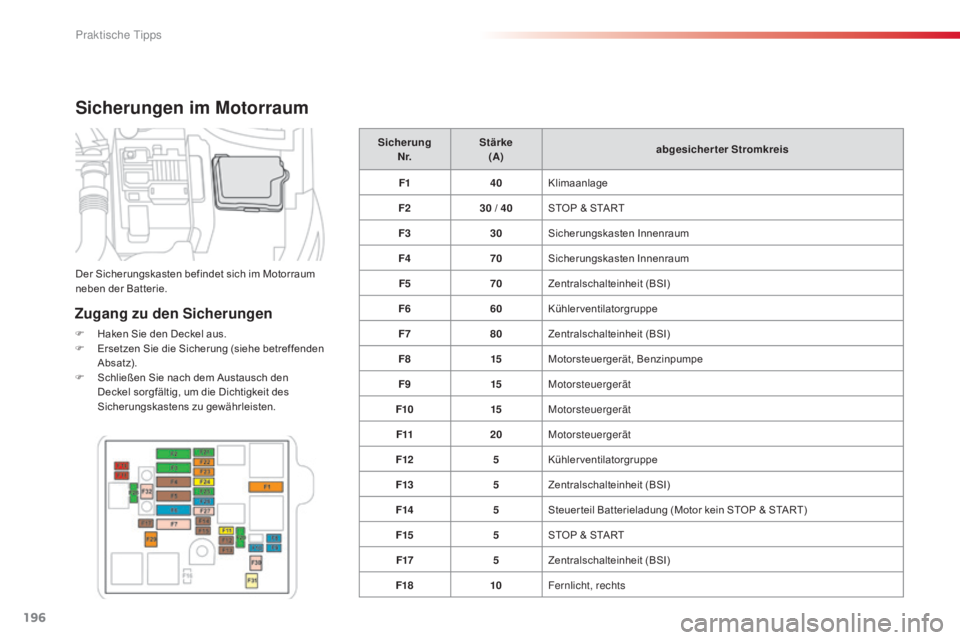

Sicherungen im Motorraum
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F E rsetzen Sie die Sicherung (siehe betreffenden
A bsat z).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F1 40Klimaanlage
F2 30 / 40
STOP & START
F3 30Sicherungskasten Innenraum
F4 70Sicherungskasten Innenraum
F5 70Zentralschalteinheit (BSI)
F6 60Kühlerventilatorgruppe
F7 80Zentralschalteinheit (BSI)
F8 15Motorsteuergerät, Benzinpumpe
F9 15Motorsteuergerät
F10 15Motorsteuergerät
F11 20Motorsteuergerät
F12 5Kühlerventilatorgruppe
F13 5Zentralschalteinheit (BSI)
F14 5Steuer teil Batterieladung (Motor kein STOP & START)
F15 5STOP & START
F17 5Zentralschalteinheit (BSI)
F18 10Fernlicht, rechts
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Praktische Tipps

197
C4-cactus_de_Chap09_info-pratiques_ed02-2014
SicherungN r. Stärke
(A) abgesicherter Stromkreis
F19 10Fernlicht, links
F20 30Motorsteuergerät
F21 30
an

lasser
F22 40automatisiertes Schaltgetriebe
F23 40ABS, ESP
F24 20ABS, ESP
F25 30Sicherungskasten Innenraum
F26 15automatisiertes Schaltgetriebe
F27 25Zentralschalteinheit (BSI)
F28 30Abgasreinigungssystem Diesel (AdBlue
®)
F29 40Frontscheibenwischer
F30 80Vorglüh-
st

euereinheit
g
lü

hkerze
F31 100Standheizung (Diesel)
F32 80elektrische
s
e

rvolenkung
9
Praktische Tipps

198
C4-cactus_de_Chap09_info-pratiques_ed02-2014
12 V-Batterie
Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
F

d
ie Motorhaube mit dem Hebel innen und dann
mit dem Hebel außen entriegeln,
F

d
ie Motorhaube anheben und mit der
Haubenstütze feststellen,
F

h
eben Sie die Plastikabdeckung an, um an den
(+) Pol zu gelangen.
Zugang zur Batterie
Anleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
da

s Vorhandensein dieses a
uf
klebers,
insbesondere beim STOP & START-System,
weist auf die Verwendung einer bleihaltigen
12V- Batterie mit spezieller Technologie und
speziellen Eigenschaften hin. Der Austausch
oder das Abklemmen dieser Batterie ist
ausschließlich durch einen CITROËN-
Ver tragspar tner oder eine qualifizier te
Fachwerkstatt vorzunehmen.
Nach dem Wiedereinbau der Batterie ist das
STOP & START-System erst nach einem
kontinuierlichen
s
t
illstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv.
Vor jedem Eingriff
stellen sie das Fahrzeug sicher ab, ziehen
Sie die Feststellbremse an, stellen Sie das
ge

triebe in den l
e
erlauf und schalten s
i
e
anschließend die Zündung aus.
st

ellen s
i
e sicher, dass alle elektrischen
Geräte ausgeschaltet sind.
Praktische tipps
