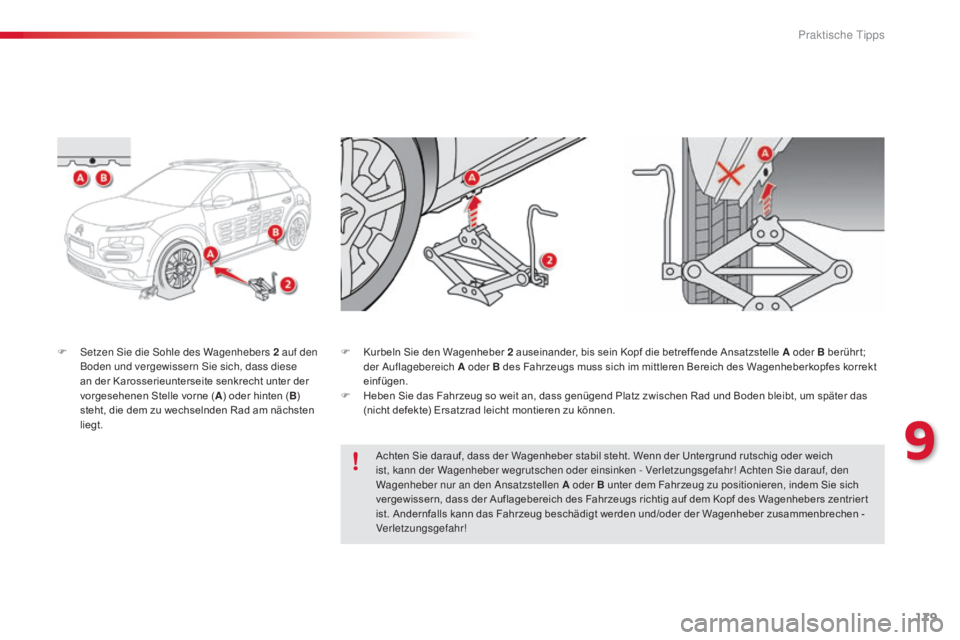

F setzen si e die so hle des Wagenhebers 2 auf den
Boden und vergewissern si e sich, dass diese
an der Karosserieunterseite senkrecht unter der
vorgesehenen Stelle vorne ( A) oder hinten ( B)
steht, die dem zu wechselnden Rad am nächsten
liegt. F
K urbeln Sie den Wagenheber 2 auseinander, bis sein Kopf die betreffende Ansatzstelle A oder B berühr t;
der
au flagebereich A oder B des Fahrzeugs muss sich im mittleren Bereich des Wagenheberkopfes korrekt
einfügen.
F

H
eben Sie das Fahrzeug so weit an, dass genügend Platz zwischen Rad und Boden bleibt, um später das
(nicht defekte) Ersatzrad leicht montieren zu können.
Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Untergrund rutschig oder weich
ist, kann der Wagenheber wegrutschen oder einsinken - Verletzungsgefahr!
a
c
hten s
i
e darauf, den
Wagenheber nur an den
a
n
satzstellen A oder B unter dem Fahrzeug zu positionieren, indem Sie sich
vergewissern, dass der Auflagebereich des Fahrzeugs richtig auf dem Kopf des Wagenhebers zentrier t
ist. Andernfalls kann das Fahrzeug beschädigt werden und/oder der Wagenheber zusammenbrechen -
Verletzungsgefahr!
9
Praktische tipps

180
C4-cactus_de_Chap09_info-pratiques_ed02-2014

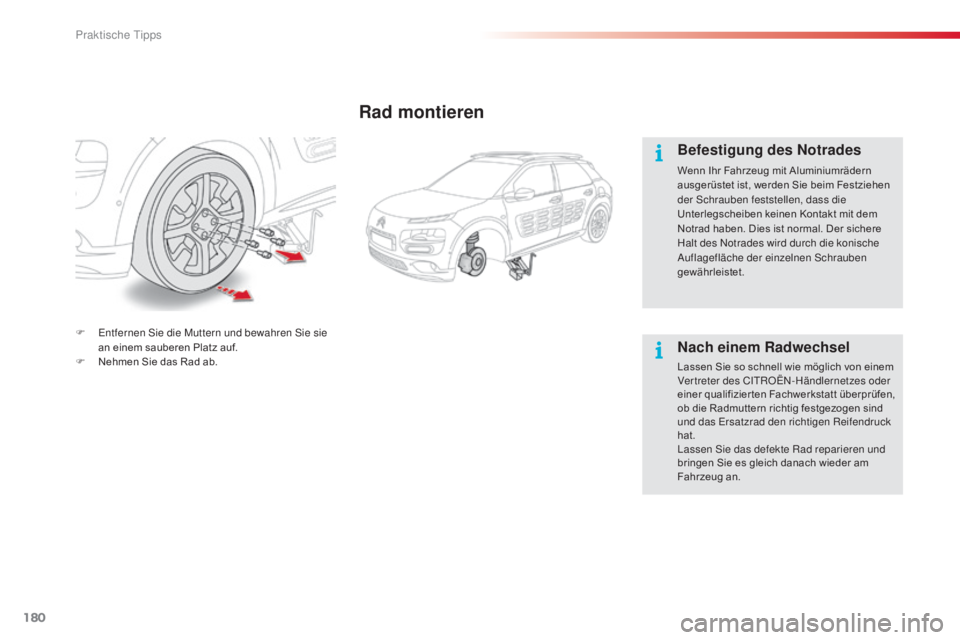

Rad montieren
Befestigung des Notrades
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der s
c
hrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Notrad haben. Dies ist normal. Der sichere
Halt des
n
o
trades wird durch die konische
auf

lagefläche der einzelnen s
c
hrauben
gewährleistet.
Nach einem Radwechsel
Lassen Sie so schnell wie möglich von einem
Vertreter des Ci tR OËn- Händlernetzes oder
einer qualifizier ten Fachwerkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind
und das
e
r
satzrad den richtigen Reifendruck
hat.
la

ssen s
i
e das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
F
e
n

tfernen
s
i

e die Muttern und bewahren
s
i

e sie
an einem sauberen Platz auf.
F
N
ehmen Sie das Rad ab.
Praktische Tipps

181
C4-cactus_de_Chap09_info-pratiques_ed02-2014

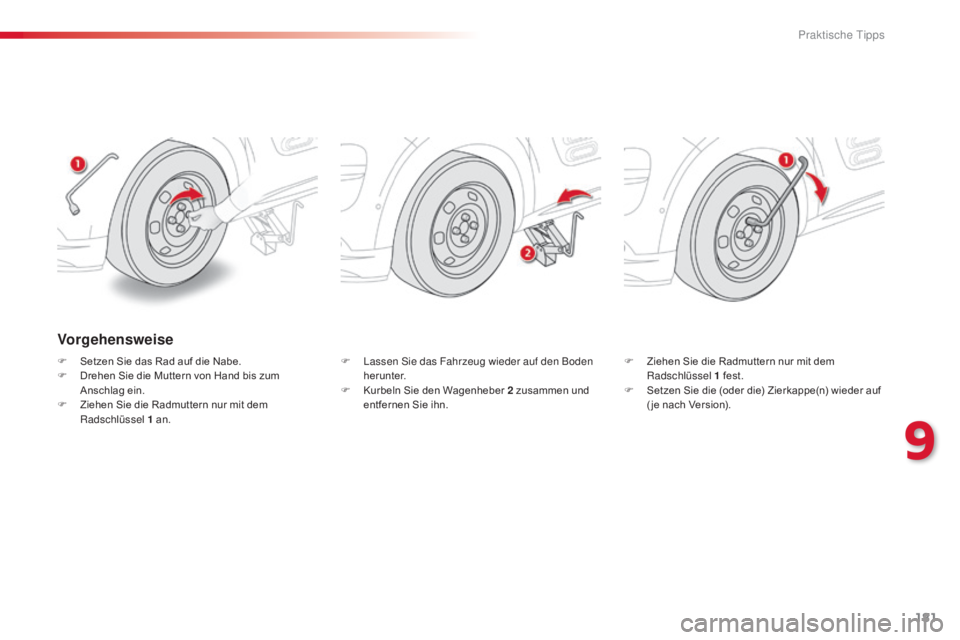

Vorgehensweise
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Radmuttern nur mit dem
Radschlüssel 1
an. F
la ssen si e das Fahrzeug wieder auf den Boden
herunter.
F

K
urbeln Sie den Wagenheber 2 zusammen und
entfernen Sie ihn. F
Z iehen Sie die Radmuttern nur mit dem
Radschlüssel 1
fest.
F

S
etzen Sie die (oder die) Zierkappe(n) wieder auf
( je nach Version).
9
Praktische Tipps

182
C4-cactus_de_Chap09_info-pratiques_ed02-2014

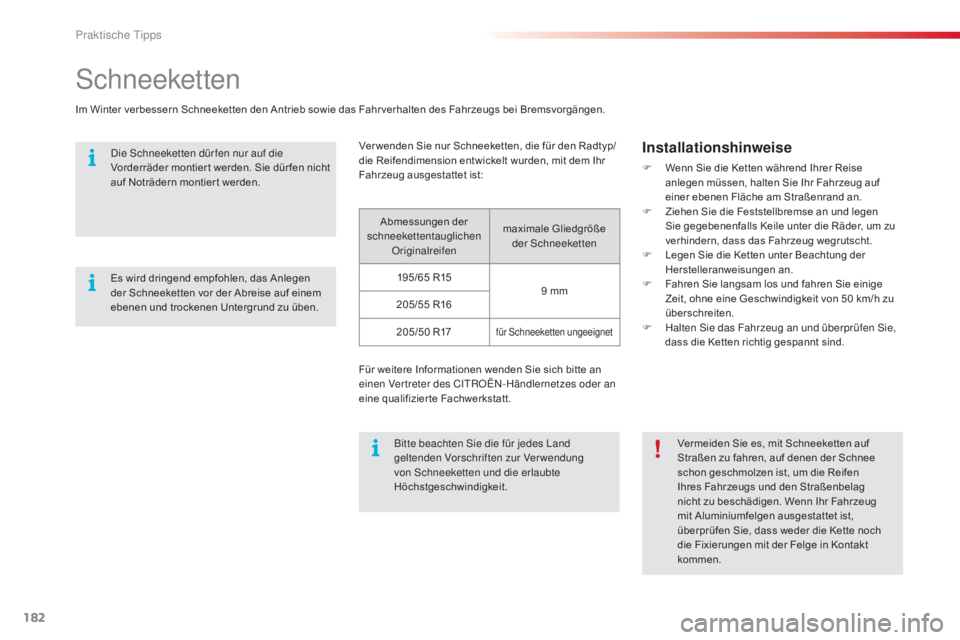

schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahr verhalten des Fahrzeugs bei Bremsvorgängen.Ver wenden Sie nur Schneeketten, die für den Radtyp/
die Reifendimension entwickelt wurden, mit dem Ihr
Fahrzeug ausgestattet ist:
Abmessungen der
schneekettentauglichen Originalreifen maximale Gliedgröße
der
s
c
hneeketten
195/65
R1

59
mm
205/55
R16
205/50
R17
für schneeketten ungeeignet
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des CitR OËn- Händlernetzes oder an
eine qualifizier te Fachwerkstatt.
Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F

Z
iehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F
ahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50
km/h zu
überschreiten.
F

H
alten s
i
e das Fahrzeug an und überprüfen s
i
e,
dass die Ketten richtig gespannt sind.
Bitte beachten
s
i

e die für jedes
l
a

nd
geltenden Vorschriften zur Verwendung
von
s
c

hneeketten und die erlaubte
Höchstgeschwindigkeit.di
e
sc
hneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen nicht
auf Noträdern montier t werden.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch
die Fixierungen mit der Felge in Kontakt
kommen.
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben.
Praktische tipps

183
C4-cactus_de_Chap09_info-pratiques_ed02-2014

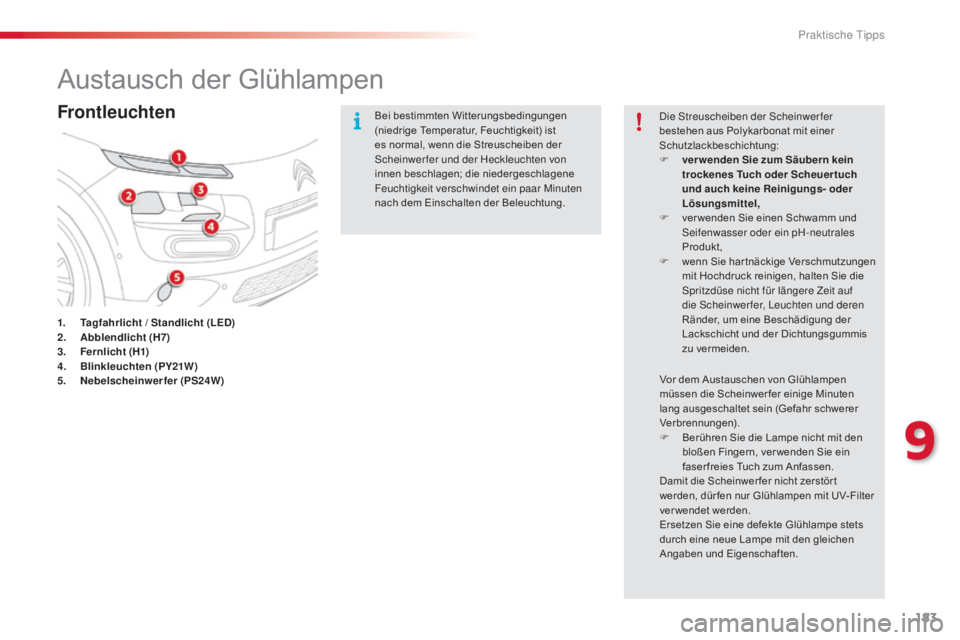

Austausch der Glühlampen
Frontleuchten
1. Tagfahrlicht / Standlicht (LED)
2. A bblendlicht (H7)
3.
F

ernlicht (H1)
4.
B

linkleuchten (PY21W)
5.
N

ebelscheinwerfer (PS24W) Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
sc

heinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
di
e s
t
reuscheiben der s
c
heinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
v
er wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F
v
er wenden Sie einen Schwamm und
sei

fenwasser oder ein pH-neutrales
Produkt,
F
w
enn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
sp
ritzdüse nicht für längere Zeit auf
die s
c
heinwer fer, l
e
uchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige Minuten
lang ausgeschaltet sein (Gefahr schwerer
Verbrennungen).
F

B
erühren Sie die Lampe nicht mit den
bloßen Fingern, ver wenden Sie ein
faser freies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
9
Praktische Tipps

184
C4-cactus_de_Chap09_info-pratiques_ed02-2014

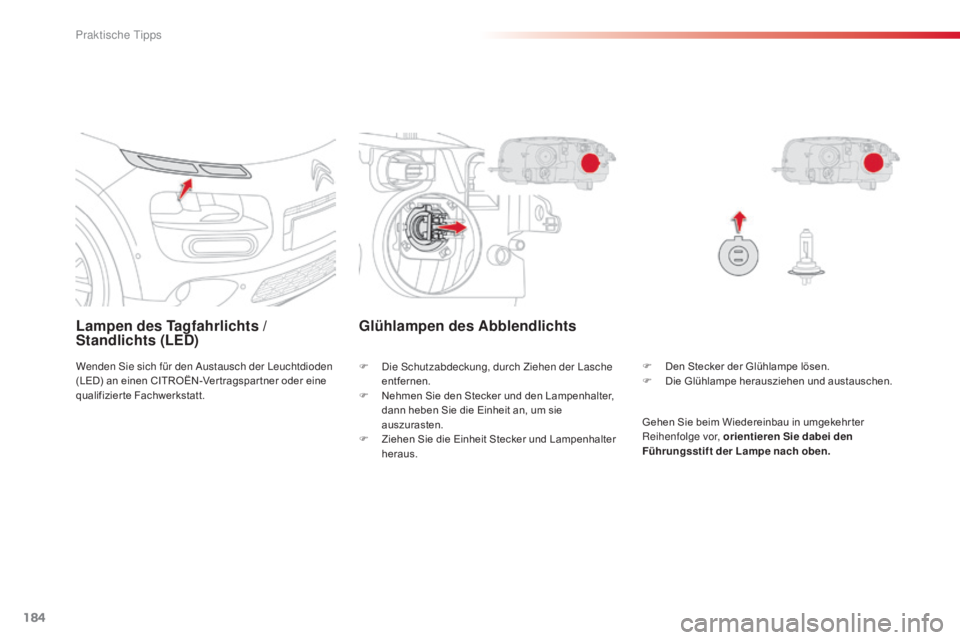

Lampen des Tagfahrlichts /
Standlichts (LED)
Wenden sie sich für den au stausch der le uchtdioden
(LED) an einen CITROËN-Ver tragspar tner oder eine
qualifizierte Fachwerkstatt. F
D en Stecker der Glühlampe lösen.
F
D ie Glühlampe herausziehen und austauschen.
Glühlampen des Abblendlichts
F die sc hutzabdeckung, durch Ziehen der la sche
entfernen.
F

N
ehmen Sie den Stecker und den Lampenhalter,
dann heben Sie die Einheit an, um sie
auszurasten.
F

Z
iehen Sie die Einheit Stecker und Lampenhalter
heraus. Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach oben.
Praktische Tipps

185
C4-cactus_de_Chap09_info-pratiques_ed02-2014

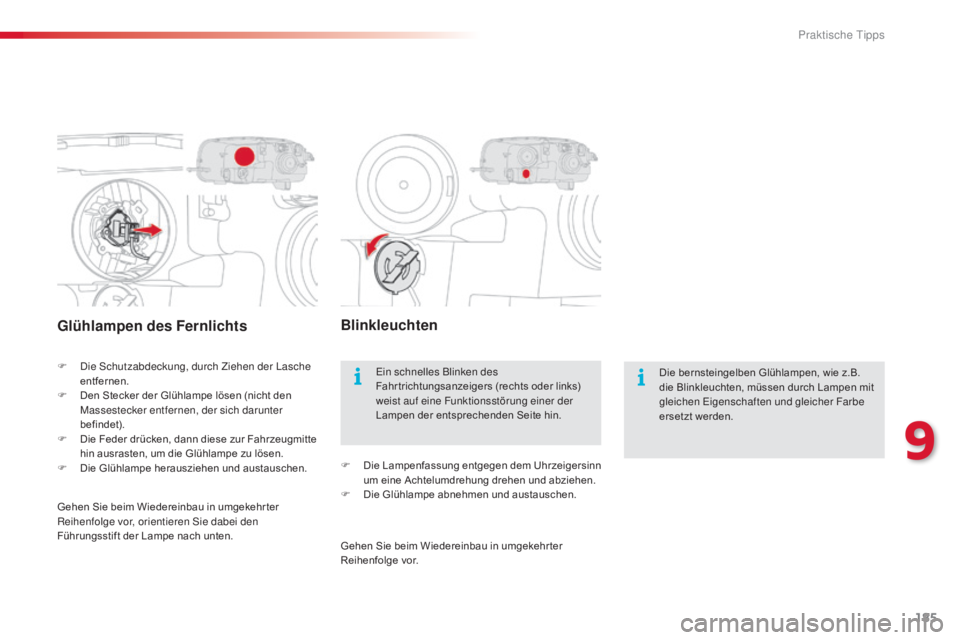

Glühlampen des Fernlichts
F die sc hutzabdeckung, durch Ziehen der la sche
entfernen.
F

D
en Stecker der Glühlampe lösen (nicht den
Massestecker entfernen, der sich darunter
bef indet).
F

D
ie Feder drücken, dann diese zur Fahrzeugmitte
hin ausrasten, um die Glühlampe zu lösen.
F

D
ie Glühlampe herausziehen und austauschen.
Blinkleuchten
Die bernsteingelben Glühlampen, wie z.B.
die Blinkleuchten, müssen durch Lampen mit
gleichen e
i
genschaften und gleicher Farbe
ersetzt werden.ei
n schnelles Blinken des
Fahr trichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
F

D

ie Lampenfassung entgegen dem Uhrzeigersinn
um eine Achtelumdrehung drehen und abziehen.
F

D

ie Glühlampe abnehmen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor, orientieren
s
i

e dabei den
Führungsstift der Lampe nach unten. Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
9
Praktische Tipps

186
C4-cactus_de_Chap09_info-pratiques_ed02-2014

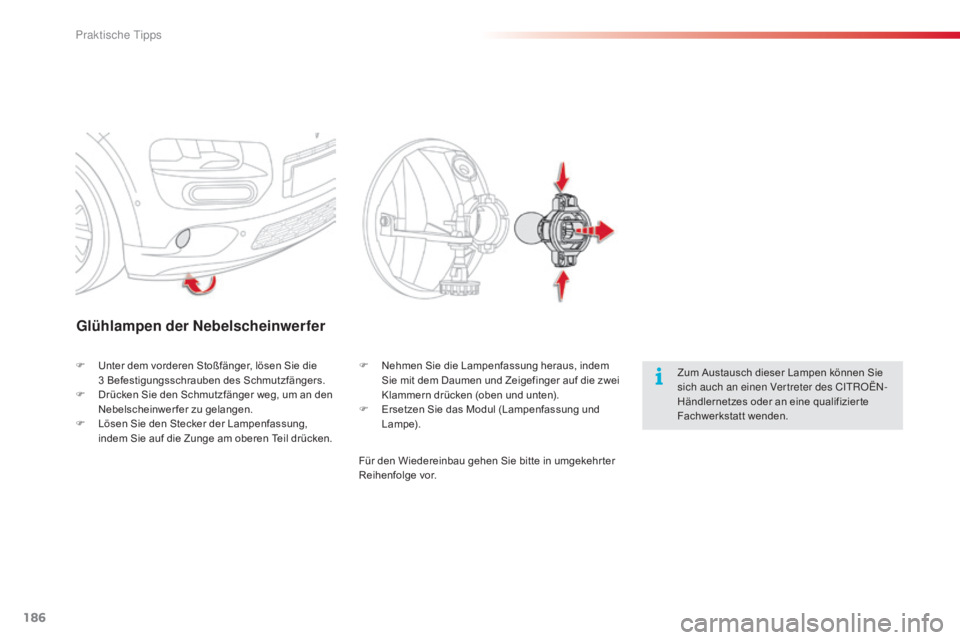

Glühlampen der Nebelscheinwerfer
Zum Austausch dieser Lampen können Sie
sich auch an einen Ver treter des CitR OËn-
H
ändlernetzes oder an eine qualifizier te
Fachwerkstatt wenden.
F
U
nter dem vorderen Stoßfänger, lösen Sie die
3

Befestigungsschrauben des Schmutzfängers.
F

D

rücken Sie den Schmutzfänger weg, um an den
Nebelscheinwerfer zu gelangen.
F

L

ösen Sie den Stecker der Lampenfassung,
indem Sie auf die Zunge am oberen Teil drücken. F
N
ehmen Sie die Lampenfassung heraus, indem
Sie mit dem Daumen und Zeigefinger auf die zwei
Klammern drücken (oben und unten).
F

E

rsetzen Sie das Modul (Lampenfassung und
L a m p e).
Für den Wiedereinbau gehen Sie bitte in umgekehr ter
Reihenfolge vor.
Praktische Tipps

187
C4-cactus_de_Chap09_info-pratiques_ed02-2014

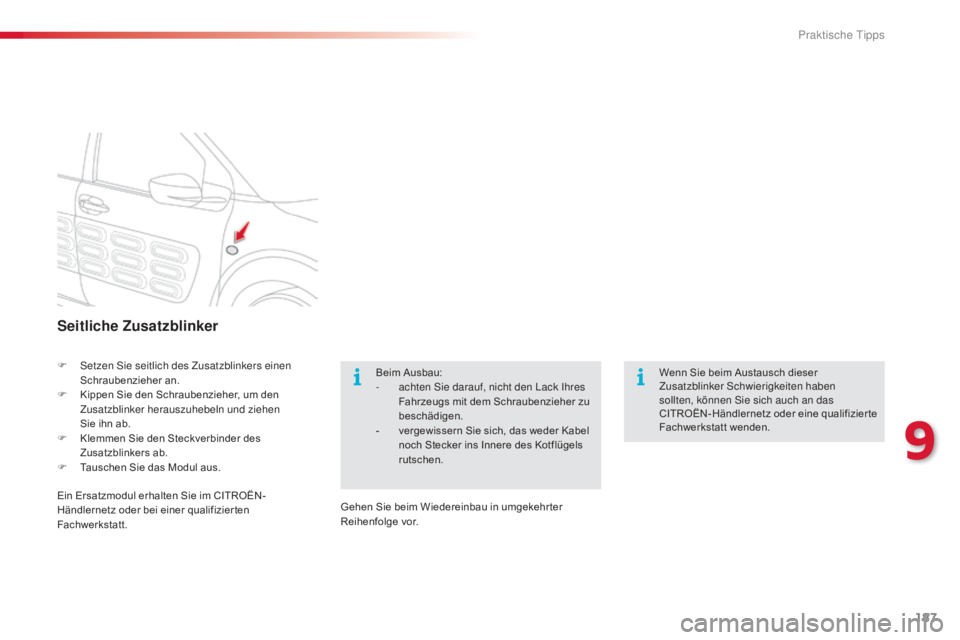

Seitliche Zusatzblinker
F setzen si e seitlich des Zusatzblinkers einen
Schraubenzieher an.
F

K
ippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen
Sie ihn ab.
F

K
lemmen Sie den Steckverbinder des
Zusatzblinkers ab.
F

T
auschen Sie das Modul aus.
Ein Ersatzmodul erhalten Sie im CITROËN-
Händlernetz oder bei einer qualifizier ten
Fachwerkstatt. Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.Beim Ausbau:
-

a
chten s
i
e darauf, nicht den l
a
ck i
h
res
Fahrzeugs mit dem Schraubenzieher zu
beschädigen.
-

v
ergewissern Sie sich, das weder Kabel
noch Stecker ins Innere des Kotflügels
rutschen. Wenn Sie beim Austausch dieser
Zusatzblinker
s
c
hwierigkeiten haben
sollten, können
s
i
e sich auch an das
CITROËN-Händlernetz oder eine qualifizier te
Fachwerkstatt wenden.
9
Praktische Tipps

188
C4-cactus_de_Chap09_info-pratiques_ed02-2014
1. Standleuchten (W5W)
2. Br emsleuchten (P21W)
3.
B

linkleuchten (PY21W)
4.
N

ebelschlussleuchte oder
Rückfahrleuchte (P21W)

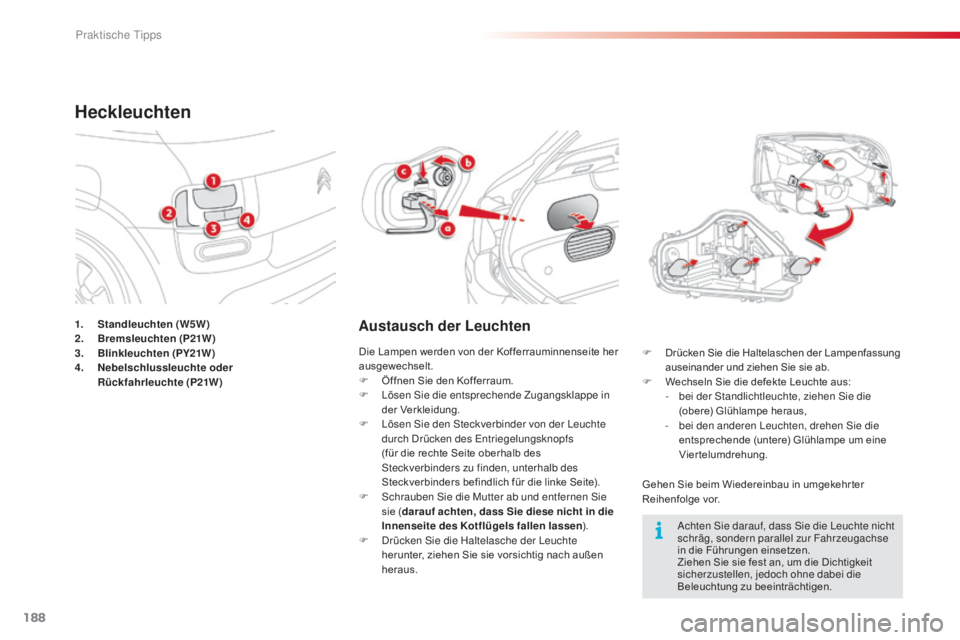

Heckleuchten
Austausch der Leuchten
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor. F
D
rücken Sie die Haltelaschen der Lampenfassung
auseinander und ziehen Sie sie ab.
F
W
echseln Sie die defekte Leuchte aus:
-
b
ei der s
t
andlichtleuchte, ziehen s
i
e die
(obere) Glühlampe heraus,
-
b
ei den anderen l
eu
chten, drehen s
i
e die
entsprechende (untere) Glühlampe um eine
Viertelumdrehung.
Die Lampen werden von der Kofferrauminnenseite her
ausgewechselt.
F

Ö

ffnen Sie den Kofferraum.
F
l
ö

sen
s
i

e die entsprechende Zugangsklappe in
der Verkleidung.
F
l
ö

sen
s
i

e den
s
t

eckverbinder von der
l
e

uchte
durch
d
r

ücken des
e
n

triegelungsknopfs
(für die rechte Seite oberhalb des
st

eckverbinders zu finden, unterhalb des
Steckverbinders befindlich für die linke Seite).
F
sc
hrauben
si
e die Mutter ab und entfernen
si
e
sie ( darauf achten, dass Sie diese nicht in die
Innenseite des Kotflügels fallen lassen ).
F
d
r

ücken
s
i

e die Haltelasche der
l
e

uchte
herunter, ziehen Sie sie vorsichtig nach außen
heraus.
ac

hten s
i
e darauf, dass s
i
e die l
e
uchte nicht
schräg, sondern parallel zur Fahrzeugachse
in die Führungen einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit
sicherzustellen, jedoch ohne dabei die
Beleuchtung zu beeinträchtigen.
Praktische Tipps
