CITROEN C4 CACTUS 2015 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2015, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2015Pages: 328, PDF Dimensioni: 7.76 MB

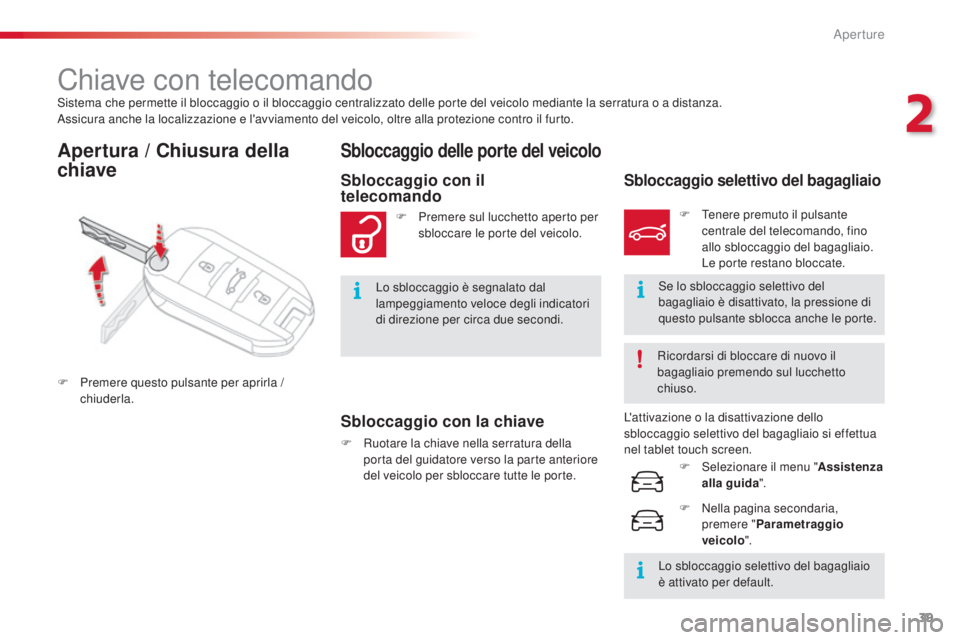

Page 41 of 328
39
C4-cactus_it_Chap02_ouvertures_ed02-2014
sistema che permette il bloccaggio o il bloccaggio centralizzato delle porte del veicolo mediante la serratura o a distanza.assicura anche la localizzazione e l'avviamento del veicolo, oltre alla protezione contro il furto.
Chiave con telecomando
Apertura / Chiusura della
chiaveSbloccaggio delle porte del veicolo
Sbloccaggio con la chiave
F Ruotare la chiave nella serratura della porta del guidatore verso la parte anteriore
del veicolo per sbloccare tutte le porte.
Sbloccaggio con il
telecomando
F Premere sul lucchetto aperto per sbloccare le porte del veicolo.
Lo sbloccaggio è segnalato dal
lampeggiamento veloce degli indicatori
di direzione per circa due secondi.
F
P
remere questo pulsante per aprirla /
chiuderla.
Sbloccaggio selettivo del bagagliaio
F Tenere premuto il pulsante centrale del telecomando, fino
allo sbloccaggio del bagagliaio.
Le porte restano bloccate.
s
e lo sbloccaggio selettivo del
bagagliaio è disattivato, la pressione di
questo pulsante sblocca anche le porte.
Ricordarsi di bloccare di nuovo il
bagagliaio premendo sul lucchetto
chiuso.
L'attivazione o la disattivazione dello
sbloccaggio selettivo del bagagliaio si effettua
nel tablet touch screen.
Lo sbloccaggio selettivo del bagagliaio
è attivato per default.F
s
e
lezionare il menu " Assistenza
alla guida ".
F
N
ella pagina secondaria,
premere " Parametraggio
veicolo ".
2
Aperture

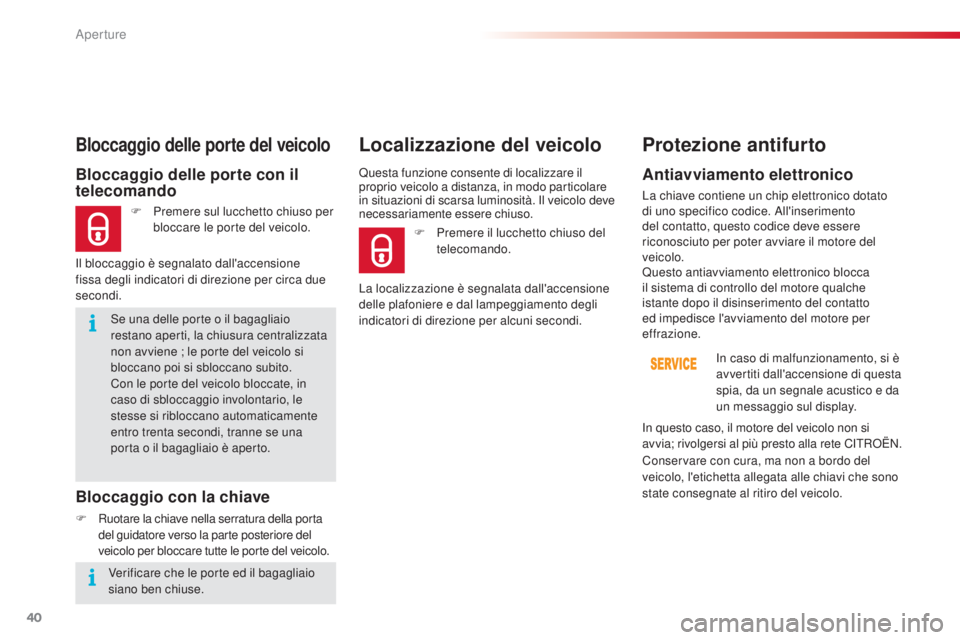

Page 42 of 328
40
C4-cactus_it_Chap02_ouvertures_ed02-2014
se una delle porte o il bagagliaio
restano aperti, la chiusura centralizzata
non avviene ; le porte del veicolo si
bloccano poi si sbloccano subito.
Con le porte del veicolo bloccate, in
caso di sbloccaggio involontario, le
stesse si ribloccano automaticamente
entro trenta secondi, tranne se una
porta o il bagagliaio è aperto.
Bloccaggio delle porte con il
telecomando
F Premere sul lucchetto chiuso per bloccare le porte del veicolo.
Bloccaggio delle porte del veicolo
il bloccaggio è segnalato dall'accensione
fissa degli indicatori di direzione per circa due
secondi.
Bloccaggio con la chiave
F Ruotare la chiave nella serratura della porta del guidatore verso la parte posteriore del
veicolo per bloccare tutte le porte del veicolo. Questa funzione consente di localizzare il
proprio veicolo a distanza, in modo particolare
in situazioni di scarsa luminosità.
i
l v
eicolo deve
necessariamente essere chiuso.
Localizzazione del veicolo Protezione antifurto
Antiavviamento elettronico
La chiave contiene un chip elettronico dotato
di uno specifico codice.
al l'inserimento
del contatto, questo codice deve essere
riconosciuto per poter avviare il motore del
veicolo.
Questo antiavviamento elettronico blocca
il sistema di controllo del motore qualche
istante dopo il disinserimento del contatto
ed impedisce l'avviamento del motore per
effrazione.
in c
aso di malfunzionamento, si è
avvertiti dall'accensione di questa
spia, da un segnale acustico e da
un messaggio sul display.
F
P
remere il lucchetto chiuso del
telecomando.
La localizzazione è segnalata dall'accensione
delle plafoniere e dal lampeggiamento degli
indicatori di direzione per alcuni secondi.
Conservare con cura, ma non a bordo del
veicolo, l'etichetta allegata alle chiavi che sono
state consegnate al ritiro del veicolo.
in q
uesto caso, il motore del veicolo non si
avvia; rivolgersi al più presto alla rete C
iT
R
oË
N.
Verificare che le porte ed il bagagliaio
siano ben chiuse.
Aperture

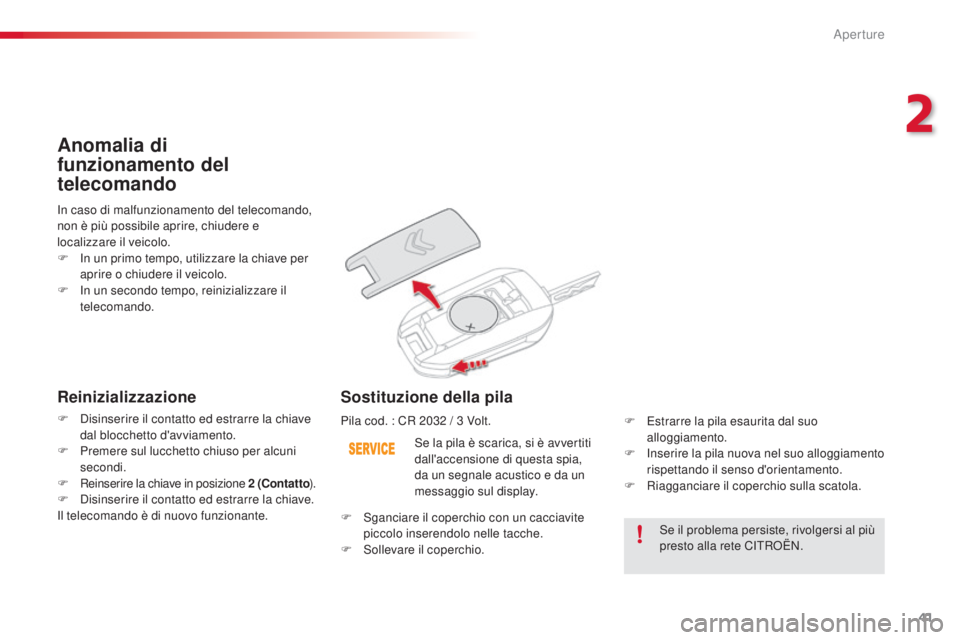

Page 43 of 328
41
C4-cactus_it_Chap02_ouvertures_ed02-2014
se il problema persiste, rivolgersi al più
presto alla rete CiTRoË N.
se l
a pila è scarica, si è avvertiti
dall'accensione di questa spia,
da un segnale acustico e da un
messaggio sul display.
Sostituzione della pila
F Estrarre la pila esaurita dal suo alloggiamento.
F
i
n
serire la pila nuova nel suo alloggiamento
rispettando il senso d'orientamento.
F
R
iagganciare il coperchio sulla scatola.
in c
aso di malfunzionamento del telecomando,
non è più possibile aprire, chiudere e
localizzare il veicolo.
F
i
n u
n primo tempo, utilizzare la chiave per
aprire o chiudere il veicolo.
F
i
n u
n secondo tempo, reinizializzare il
telecomando.
Anomalia di
funzionamento del
telecomando
Reinizializzazione
F disinserire il contatto ed estrarre la chiave
dal blocchetto d'avviamento.
F
P
remere sul lucchetto chiuso per alcuni
secondi.
F
R
einserire la chiave in posizione 2
(Contatto).
F
d
i
sinserire il contatto ed estrarre la chiave.
il t
elecomando è di nuovo funzionante. Pila cod. : CR 2032
/ 3 Volt.
F
s
g
anciare il coperchio con un cacciavite
piccolo inserendolo nelle tacche.
F
s
o
llevare il coperchio.
2
Aperture

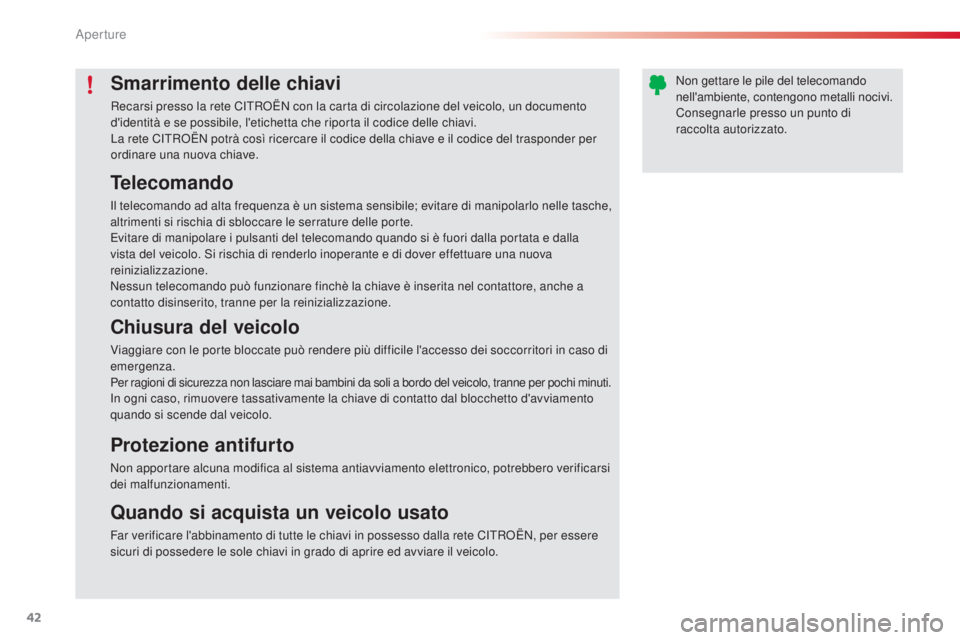

Page 44 of 328
42
C4-cactus_it_Chap02_ouvertures_ed02-2014
Smarrimento delle chiavi
Recarsi presso la rete CiTRoË N con la carta di circolazione del veicolo, un documento
d'identità e se possibile, l'etichetta che riporta il codice delle chiavi.
La rete C
iT
R
oË
N potrà così ricercare il codice della chiave e il codice del trasponder per
ordinare una nuova chiave.
Telecomando
il telecomando ad alta frequenza è un sistema sensibile; evitare di manipolarlo nelle tasche,
altrimenti si rischia di sbloccare le serrature delle porte.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dalla portata e dalla
vista del veicolo.
s
i r
ischia di renderlo inoperante e di dover effettuare una nuova
reinizializzazione.
Nessun telecomando può funzionare finchè la chiave è inserita nel contattore, anche a
contatto disinserito, tranne per la reinizializzazione.
Chiusura del veicolo
Viaggiare con le porte bloccate può rendere più difficile l'accesso dei soccorritori in caso di
emergenza.
Per ragioni di sicurezza non lasciare mai bambini da soli a bordo del veicolo, tranne per pochi minuti.
in o
gni caso, rimuovere tassativamente la chiave di contatto dal blocchetto d'avviamento
quando si scende dal veicolo.
Protezione antifurto
Non apportare alcuna modifica al sistema antiavviamento elettronico, potrebbero verificarsi
dei malfunzionamenti.
Quando si acquista un veicolo usato
Far verificare l'abbinamento di tutte le chiavi in possesso dalla rete CiT RoË N, per essere
sicuri di possedere le sole chiavi in grado di aprire ed avviare il veicolo. Non gettare le pile del telecomando
nell'ambiente, contengono metalli nocivi.
Consegnarle presso un punto di
raccolta autorizzato.
Aperture
Page 45 of 328
43
C4-cactus_it_Chap02_ouvertures_ed02-2014

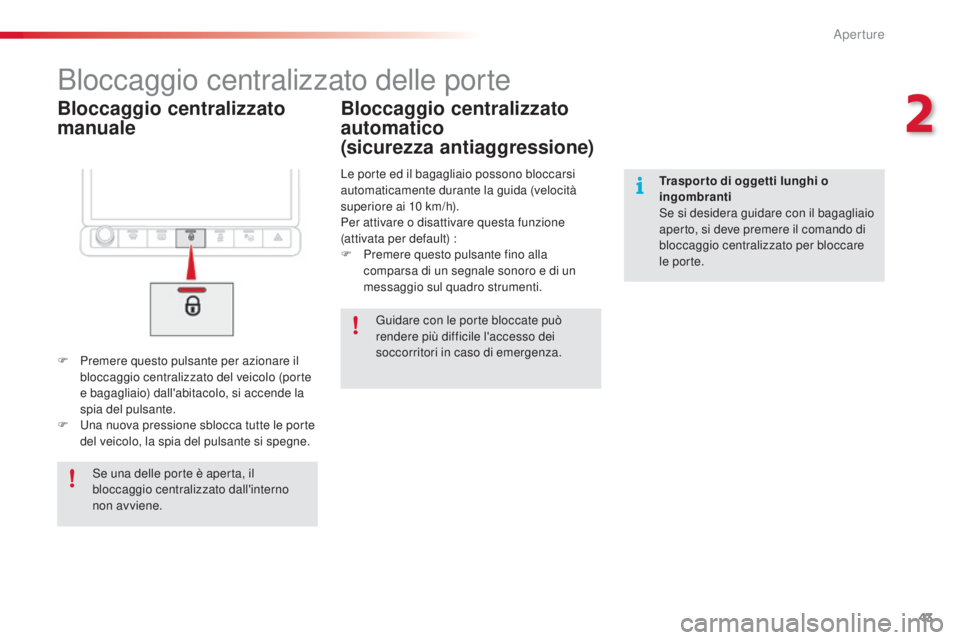

Bloccaggio centralizzato
manuale
Bloccaggio centralizzato delle porte
F Premere questo pulsante per azionare il bloccaggio centralizzato del veicolo (porte
e bagagliaio) dall'abitacolo, si accende la
spia del pulsante.
F
u
n
a nuova pressione sblocca tutte le porte
del veicolo, la spia del pulsante si spegne.
Bloccaggio centralizzato
automatico
(sicurezza antiaggressione)
Le porte ed il bagagliaio possono bloccarsi
automaticamente durante la guida (velocità
superiore ai 10
km/h).
Per attivare o disattivare questa funzione
(attivata per default) :
F
P
remere questo pulsante fino alla
comparsa di un segnale sonoro e di un
messaggio sul quadro strumenti.
se u
na delle porte è aperta, il
bloccaggio centralizzato dall'interno
non avviene. Guidare con le porte bloccate può
rendere più difficile l'accesso dei
soccorritori in caso di emergenza.
Traspor to di oggetti lunghi o
ingombranti
se
si desidera guidare con il bagagliaio
aperto, si deve premere il comando di
bloccaggio centralizzato per bloccare
le porte.
2
Aperture

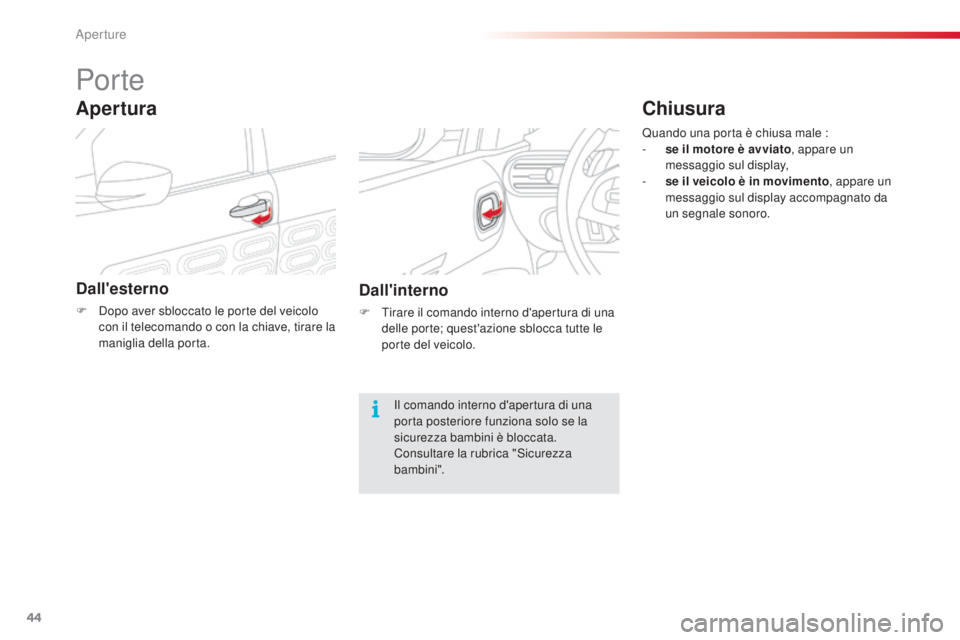

Page 46 of 328
44
C4-cactus_it_Chap02_ouvertures_ed02-2014
Por te
Dall'esterno
F dopo aver sbloccato le porte del veicolo con il telecomando o con la chiave, tirare la
maniglia della porta.
Apertura
Dall'interno
F Tirare il comando interno d'apertura di una delle porte; quest'azione sblocca tutte le
porte del veicolo.
il c
omando interno d'apertura di una
porta posteriore funziona solo se la
sicurezza bambini è bloccata.
Consultare la rubrica "
si
curezza
bambini". Quando una porta è chiusa male :
-
s
e il motore è avviato
, appare un
messaggio sul display,
-
s
e il veicolo è in movimento
, appare un
messaggio sul display accompagnato da
un segnale sonoro.
Chiusura
Aperture
Page 47 of 328
45
C4-cactus_it_Chap02_ouvertures_ed02-2014

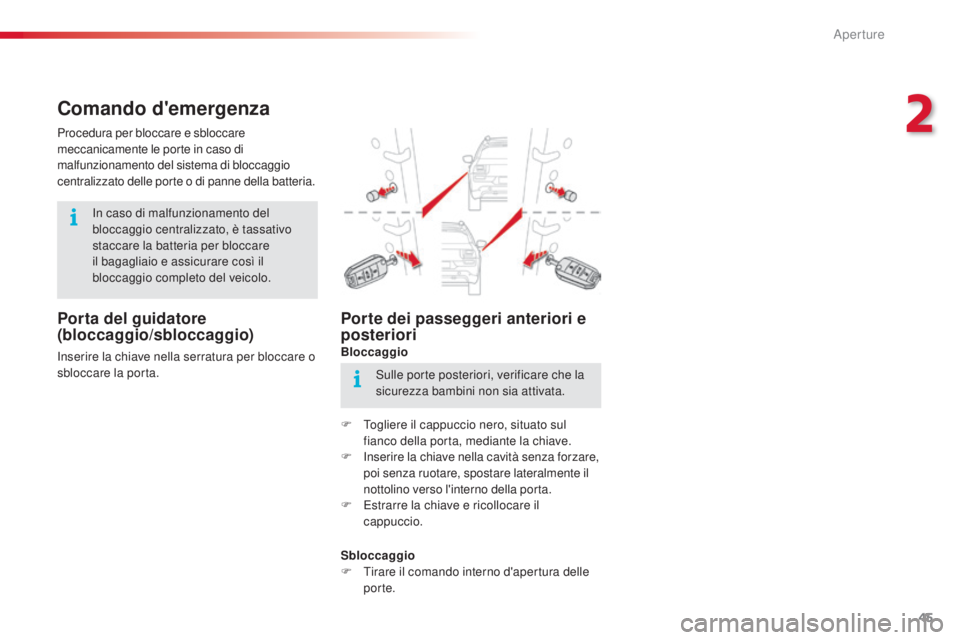

Comando d'emergenza
Porta del guidatore
(bloccaggio/sbloccaggio)
inserire la chiave nella serratura per bloccare o
sbloccare la porta. Procedura per bloccare e sbloccare
meccanicamente le porte in caso di
malfunzionamento del sistema di bloccaggio
centralizzato delle porte o di panne della batteria.
Porte dei passeggeri anteriori e
posteriori
Bloccaggio
in c
aso di malfunzionamento del
bloccaggio centralizzato, è tassativo
staccare la batteria per bloccare
il bagagliaio e assicurare così il
bloccaggio completo del veicolo.
su
lle porte posteriori, verificare che la
sicurezza bambini non sia attivata.
F
T
ogliere il cappuccio nero, situato sul
fianco della porta, mediante la chiave.
F
i
n
serire la chiave nella cavità senza forzare,
poi senza ruotare, spostare lateralmente il
nottolino verso l'interno della porta.
F
E
strarre la chiave e ricollocare il
cappuccio.
Sbloccaggio
F
T
irare il comando interno d'apertura delle
porte.
2
Aperture

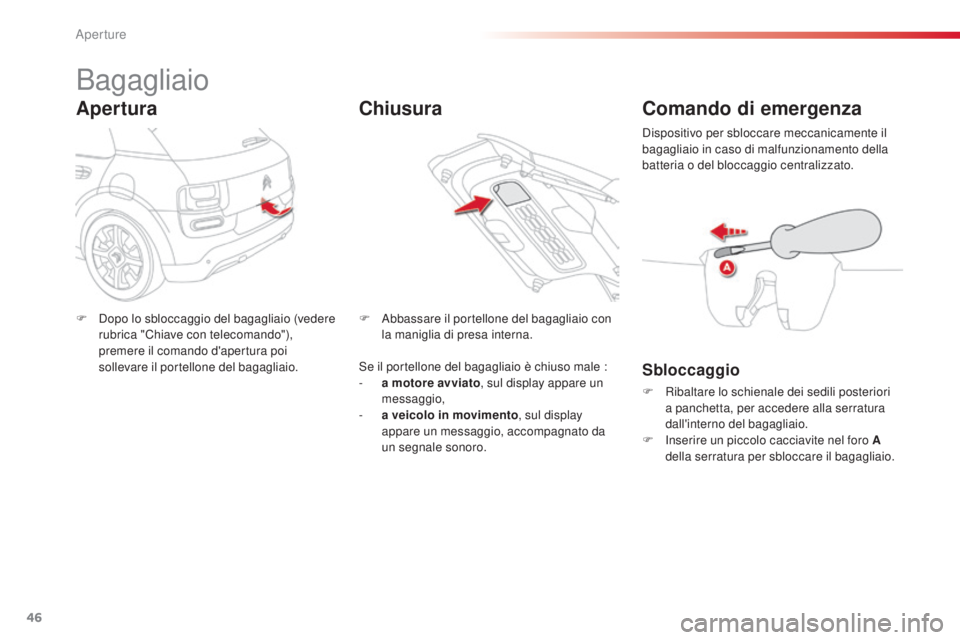

Page 48 of 328
46
C4-cactus_it_Chap02_ouvertures_ed02-2014
Bagagliaio
Apertura
F dopo lo sbloccaggio del bagagliaio (vedere rubrica "Chiave con telecomando"),
premere il comando d'apertura poi
sollevare il portellone del bagagliaio. F
ab bassare il portellone del bagagliaio con
la maniglia di presa interna.
Chiusura Comando di emergenza
Sbloccaggio
F Ribaltare lo schienale dei sedili posteriori
a panchetta, per accedere alla serratura
dall'interno del bagagliaio.
F
i
n
serire un piccolo cacciavite nel foro A
della serratura per sbloccare il bagagliaio.
di
spositivo per sbloccare meccanicamente il
bagagliaio in caso di malfunzionamento della
batteria o del bloccaggio centralizzato.
se i
l portellone del bagagliaio è chiuso male :
-
a
motore avviato
, sul display appare un
messaggio,
-
a
veicolo in movimento , sul display
appare un messaggio, accompagnato da
un segnale sonoro.
Aperture

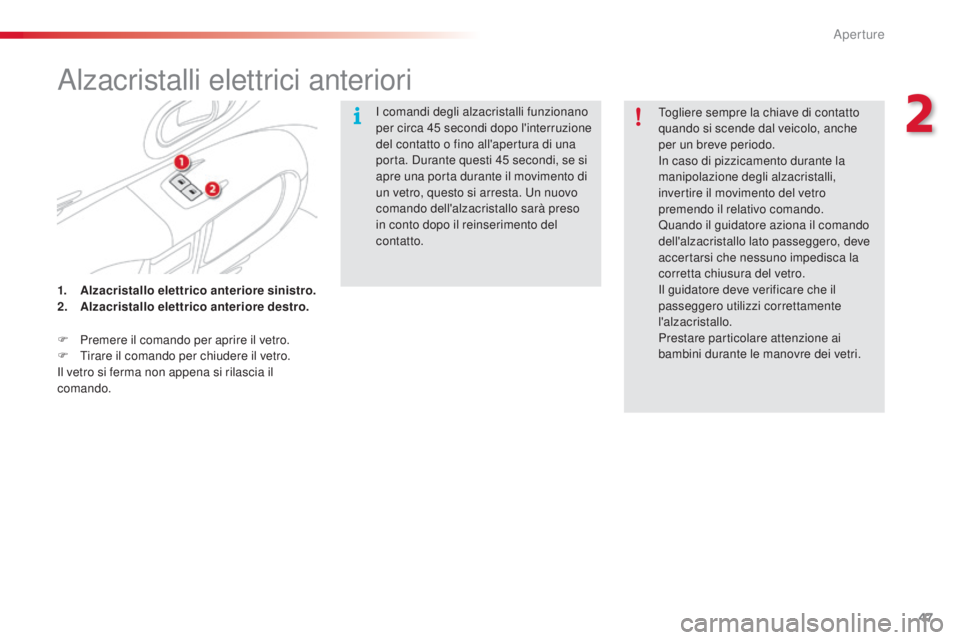

Page 49 of 328
47
C4-cactus_it_Chap02_ouvertures_ed02-2014
alzacristalli elettrici anteriori
i comandi degli alzacristalli funzionano
p er circa 45 secondi dopo l'interruzione
del contatto o fino all'apertura di una
porta.
d
u
rante questi 45 secondi, se si
apre una porta durante il movimento di
un vetro, questo si arresta.
u
n n
uovo
comando dell'alzacristallo sarà preso
in conto dopo il reinserimento del
contatto.
1.
A
lzacristallo elettrico anteriore sinistro.
2.
A
lzacristallo elettrico anteriore destro.
F
P
remere il comando per aprire il vetro.
F
T
irare il comando per chiudere il vetro.
il v
etro si ferma non appena si rilascia il
comando. Togliere sempre la chiave di contatto
quando si scende dal veicolo, anche
per un breve periodo.
in c
aso di pizzicamento durante la
manipolazione degli alzacristalli,
invertire il movimento del vetro
premendo il relativo comando.
Quando il guidatore aziona il comando
dell'alzacristallo lato passeggero, deve
accertarsi che nessuno impedisca la
corretta chiusura del vetro.
il g
uidatore deve verificare che il
passeggero utilizzi correttamente
l'alzacristallo.
Prestare particolare attenzione ai
bambini durante le manovre dei vetri.
2
Aperture
Page 50 of 328
48
C4-cactus_it_Chap02_ouvertures_ed02-2014

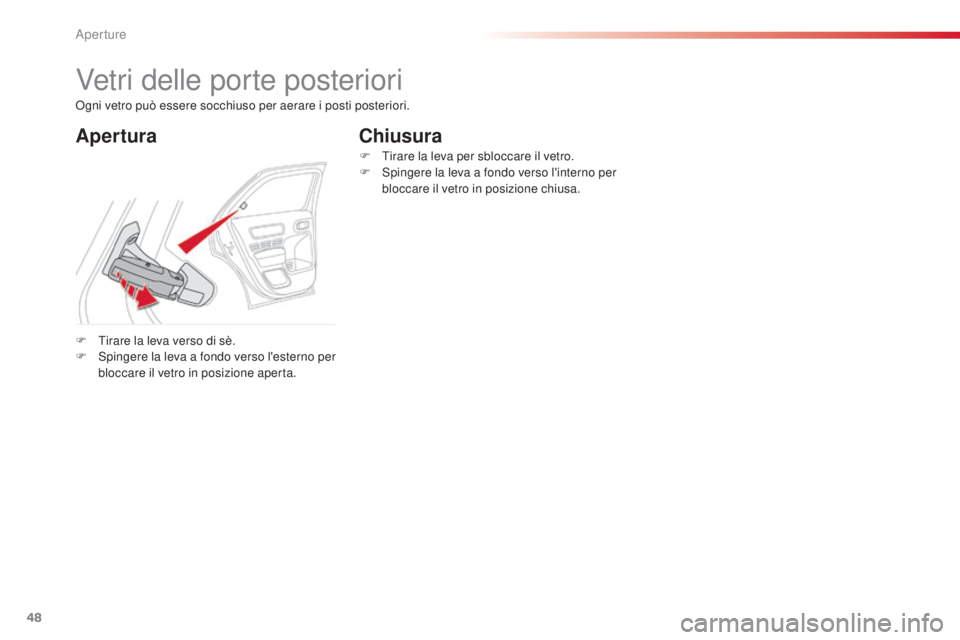

Vetri delle porte posteriori
AperturaChiusura
F Tirare la leva verso di sè.
F
sp ingere la leva a fondo verso l'esterno per
bloccare il vetro in posizione aperta. F
T
irare la leva per sbloccare il vetro.
F s
p
ingere la leva a fondo verso l'interno per
bloccare il vetro in posizione chiusa.
og
ni vetro può essere socchiuso per aerare i posti posteriori.
Aperture
