CITROEN C4 CACTUS 2015 Upute Za Rukovanje (in Croatian)

79
C4-cactus_hr_Chap05_conduite_ed02-2014

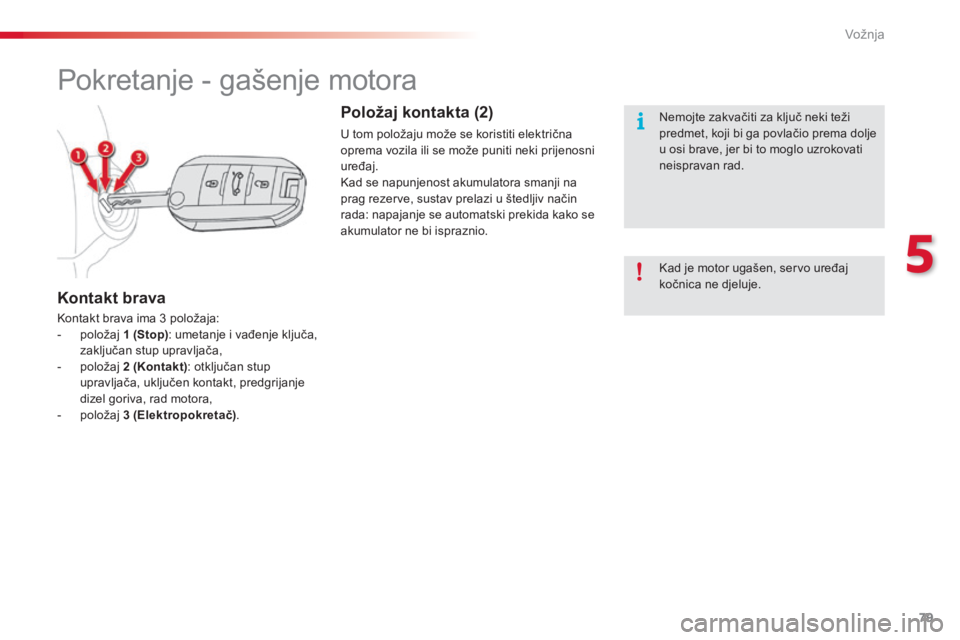

Pokretanje - gašenje motora
kontakt brava ima 3 položaja:
- p oložaj 1 (Stop): umetanje i vađenje ključa,
zaključan stup upravljača,
-

p
oložaj 2 (Kontakt): otključan stup
upravljača, uključen kontakt, predgrijanje
dizel goriva, rad motora,
-

p
oložaj 3
(
Elektropokretač) .
Kontakt brava
kad je motor ugašen, servo uređaj
kočnica ne djeluje.
Položaj kontakta (2)
U tom položaju može se koristiti električna
oprema vozila ili se može puniti neki prijenosni
uređaj.
ka

d se napunjenost akumulatora smanji na
prag rezerve, sustav prelazi u štedljiv način
rada: napajanje se automatski prekida kako se
akumulator ne bi ispraznio.
ne
mojte zakvačiti za ključ neki teži
predmet, koji bi ga povlačio prema dolje
u osi brave, jer bi to moglo uzrokovati
neispravan rad.
5
Vožnja

80
C4-cactus_hr_Chap05_conduite_ed02-2014

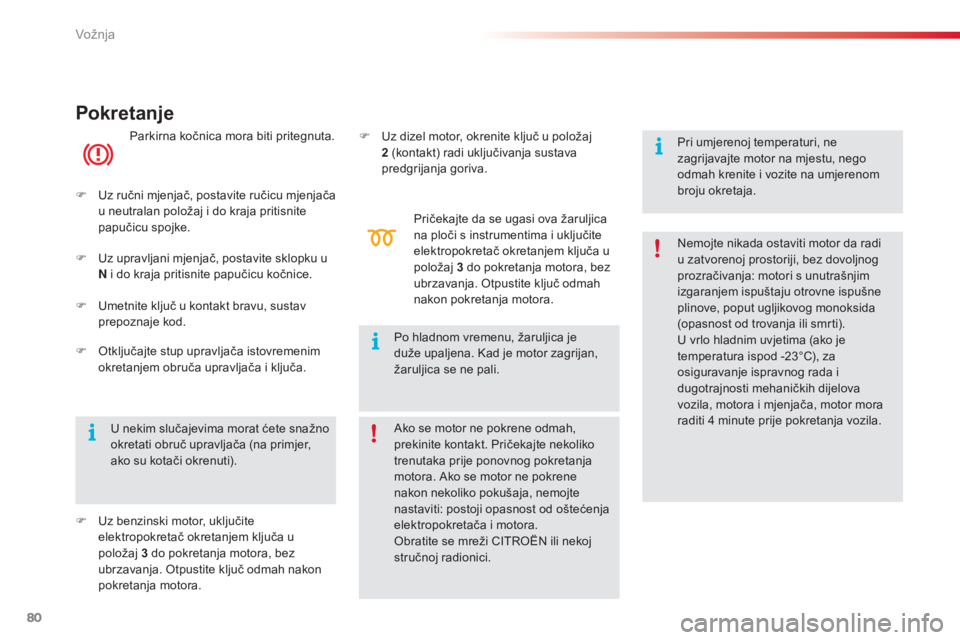

Pokretanje
Parkirna kočnica mora biti pritegnuta.
F

U

z ručni mjenjač, postavite ručicu mjenjača
u neutralan položaj i do kraja pritisnite
papučicu spojke.
F

U

z upravljani mjenjač, postavite sklopku u
N i do kraja pritisnite papučicu kočnice.
F

U

metnite ključ u kontakt bravu, sustav
prepoznaje kod.
U nekim slučajevima morat ćete snažno
okretati obruč upravljača (na primjer,
ako su kotači okrenuti).
F

U

z benzinski motor, uključite
elektropokretač okretanjem ključa u
položaj 3
do pokretanja motora, bez
ubrzavanja.
o
t
pustite ključ odmah nakon
pokretanja motora. F
U z dizel motor, okrenite ključ u položaj
2
(kontakt) radi uključivanja sustava
predgrijanja goriva.
Pričekajte da se ugasi ova žaruljica
na ploči s instrumentima i uključite
elektropokretač okretanjem ključa u
položaj 3
do pokretanja motora, bez
ubrzavanja.
o
t
pustite ključ odmah
nakon pokretanja motora.
Po hladnom vremenu, žaruljica je
duže upaljena.
k
a
d je motor zagrijan,
žaruljica se ne pali. Pri umjerenoj temperaturi, ne
zagrijavajte motor na mjestu, nego
odmah krenite i vozite na umjerenom
broju okretaja.
ne

mojte nikada ostaviti motor da radi
u zatvorenoj prostoriji, bez dovoljnog
prozračivanja: motori s unutrašnjim
izgaranjem ispuštaju otrovne ispušne
plinove, poput ugljikovog monoksida
(opasnost od trovanja ili smrti).
U vrlo hladnim uvjetima (ako je
temperatura ispod -23°C), za
osiguravanje ispravnog rada i
dugotrajnosti mehaničkih dijelova
vozila, motora i mjenjača, motor mora
raditi 4
minute prije pokretanja vozila.
ak

o se motor ne pokrene odmah,
prekinite kontakt. Pričekajte nekoliko
trenutaka prije ponovnog pokretanja
motora.
a
k
o se motor ne pokrene
nakon nekoliko pokušaja, nemojte
nastaviti: postoji opasnost od oštećenja
elektropokretača i motora.
ob

ratite se mreži C
iTr
o
Ën
ili nekoj
stručnoj radionici.
F
o
t

ključajte stup upravljača istovremenim
okretanjem obruča upravljača i ključa.
Vožnja

81
C4-cactus_hr_Chap05_conduite_ed02-2014
Neizvađen ključ iz kontakt
brave
ako ključ ostane u kontakt bravi u
položaju 2
(kontakt), kontakt se
automatski prekida nakon jednog sata.
za p

onovno uključivanje kontakta,
okrenite ključ u položaj 1
(Stop), zatim
ponovo u položaj 2
(kontakt).
nikada ne prekidajte kontakt prije potpunog
zaustavljanja vozila.
na kon gašenja motora,
isključuju se i funkcije servo uređaja kočnica
i upravljača.
na

kon gašenja motora, isključuju se i funkcije
servo uređaja kočnica i upravljača. Postoji
opasnost od gubitka nadzora nad vozilom.
kad izlazite iz vozila, uzmite kontakt
ključ i zaključajte vozilo.
ra
di lakšeg otključavanja stupa
upravljača, preporučuje se da kotači
budu usmjereni u osi vozila prije
gašenja motora.

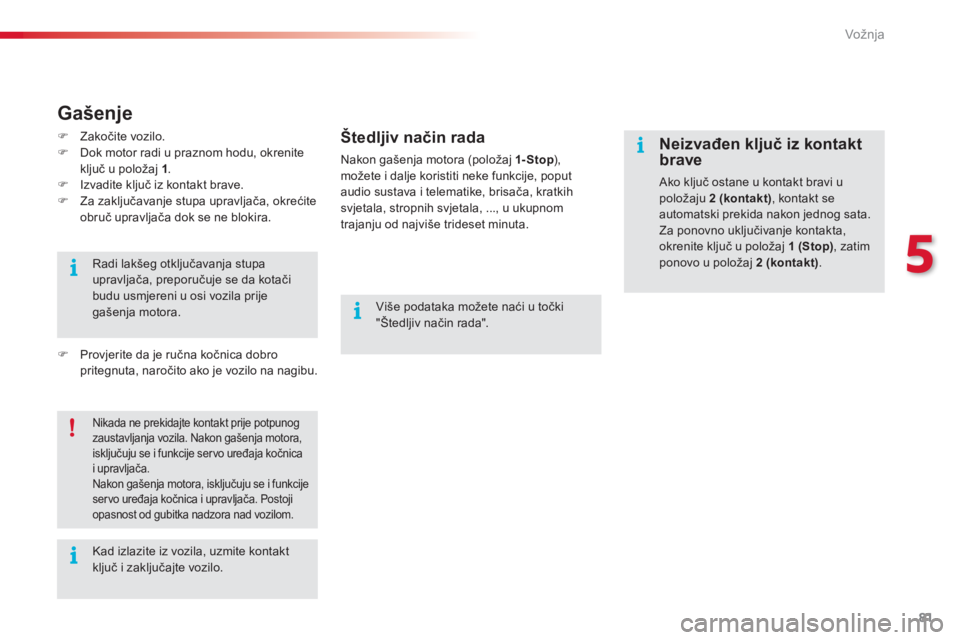

Gašenje
F zakočite vozilo.
F do k motor radi u praznom hodu, okrenite
ključ u položaj 1 .
F
i
z
vadite ključ iz kontakt brave.
F
z
a z
aključavanje stupa upravljača, okrećite
obruč upravljača dok se ne blokira.
F

P
rovjerite da je ručna kočnica dobro
pritegnuta, naročito ako je vozilo na nagibu. Više podataka možete naći u točki
"Štedljiv način rada".Štedljiv način rada
nakon gašenja motora (položaj 1- Stop
),
možete i dalje koristiti neke funkcije, poput
audio sustava i telematike, brisača, kratkih
svjetala, stropnih svjetala, ..., u ukupnom
trajanju od najviše trideset minuta.
5
Vožnja

82
C4-cactus_hr_Chap05_conduite_ed02-2014

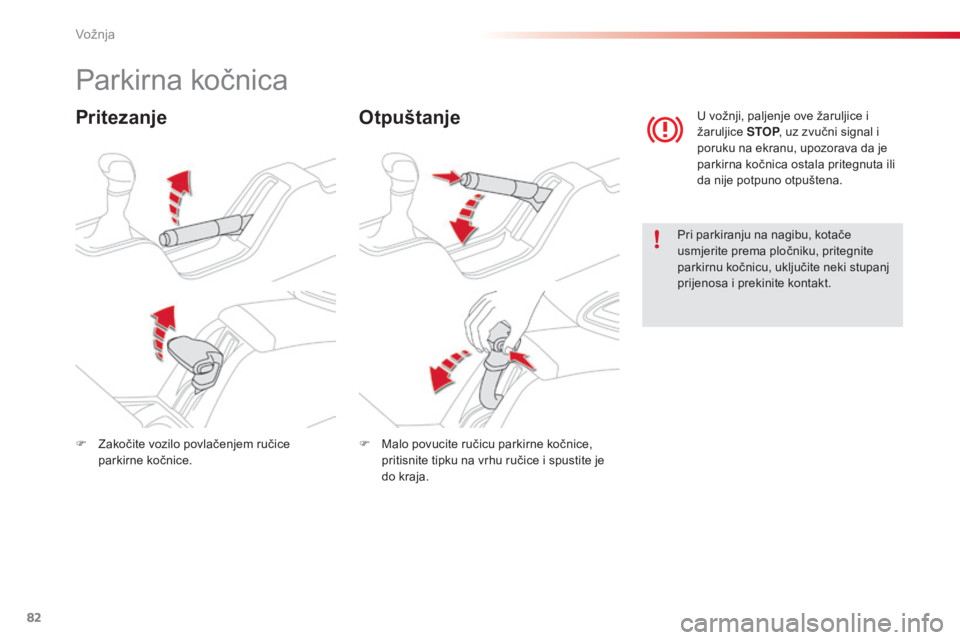

Parkirna kočnica
PritezanjeOtpuštanje
Pri parkiranju na nagibu, kotače
usmjerite prema pločniku, pritegnite
parkirnu kočnicu, uključite neki stupanj
prijenosa i prekinite kontakt.U vožnji, paljenje ove žaruljice i
žaruljice
STOP, uz zvučni signal i
poruku na ekranu, upozorava da je
parkirna kočnica ostala pritegnuta ili
da nije potpuno otpuštena.
F
z
a

kočite vozilo povlačenjem ručice
parkirne kočnice. F

M

alo povucite ručicu parkirne kočnice,
pritisnite tipku na vrhu ručice i spustite je
do kraja.
Vožnja

83
C4-cactus_hr_Chap05_conduite_ed02-2014

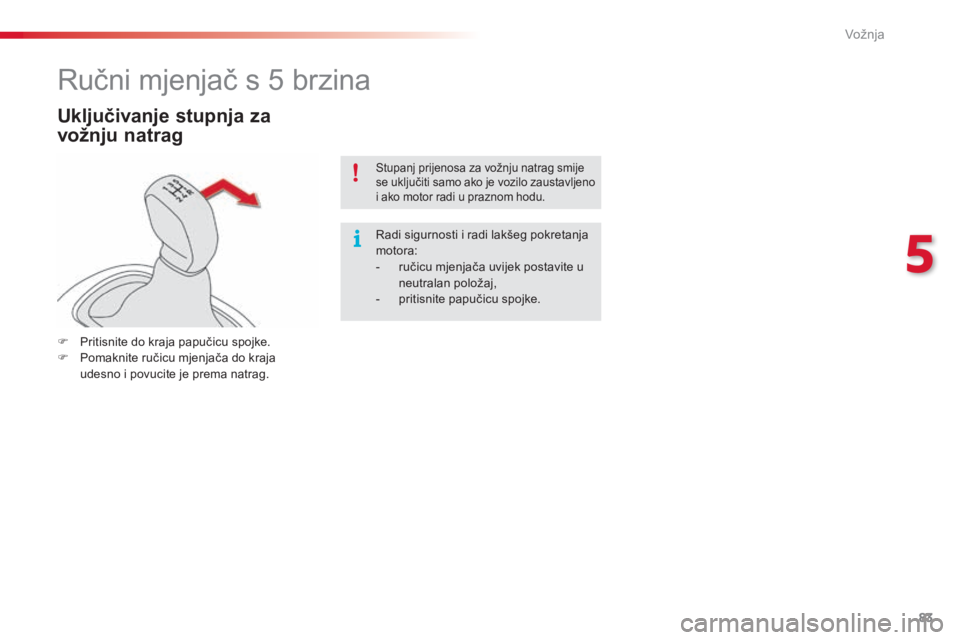

ručni mjenjač s 5 brzina
Uključivanje stupnja za
vožnju natrag
F Pritisnite do kraja papučicu spojke.
F
P omaknite ručicu mjenjača do kraja
udesno i povucite je prema natrag.
stupanj prijenosa za vožnju natrag smije
se uključiti samo ako je vozilo zaustavljeno
i ako motor radi u praznom hodu.
radi sigurnosti i radi lakšeg pokretanja
motora:
-

r
učicu mjenjača uvijek postavite u
neutralan položaj,
-
p

ritisnite papučicu spojke.
5
Vožnja

84
C4-cactus_hr_Chap05_conduite_ed02-2014
Način rada
Pokazivač promjene stupnja prijenosa
Taj sustav omogućuje smanjivanje potrošnje goriva, davanjem preporuka za uključivanje višeg stupnja prijenosa, u vozilima s ručnim mjenjačem.
sustav prilagođava preporuke za promjenu
stupnja ovisno o uvjetima u vožnji (nagib,
opterećenje, ...) i nalozima vozača (zahtjev
za snagu, ubrzavanje, kočenje, ...).
sustav nikada neće preporučiti:
- u ključivanje prvog stupnja
prijenosa,
-

u
ključivanje stupnja prijenosa za
vožnju natrag,
-

u
ključivanje nižeg stupnja
prijenosa.
Primjer:
-

U

ključen je treći stupanj prijenosa.
ov

isno o uvjetima vožnje i o opremljenosti
vašega vozila, sustav vam može preporučiti da
preskočite jedan ili više stupnjeva prijenosa.
Tu preporuku možete prihvatiti i preskočiti više
stupnjeva.
-

P

apučica gasa je pritisnuta.
-
s
u

stav vam može preporučiti da uključite
viši stupanj prijenosa.
Podatak se prikazuje u obliku strelice na ploči
s instrumentima, uz broj preporučenog stupnja
prijenosa.
U nekim izvedbama dizel motora uz
ručni mjenjač, u nekim uvjetima vožnje
sustav može predložiti uključivanje
neutralnog položaja (žaruljica N na
ploči s instrumentima), radi lakšeg
gašenja motora (režim
s
ToP s

ustava
st

op &
s
t

art).
Preporuke za uključivanje određenog stupnja
ne treba smatrati obaveznima.
n
a

ime,
konfiguracija ceste, gustoća prometa i
sigurnost uvijek su presudni faktori u izboru
najprikladnijeg stupnja prijenosa. Prema tome,
vozač odgovorno odlučuje o prihvaćanju ili
neprihvaćanju preporuka sustava.
Ta funkcija ne može se isključiti.
Vožnja

85
C4-cactus_hr_Chap05_conduite_ed02-2014

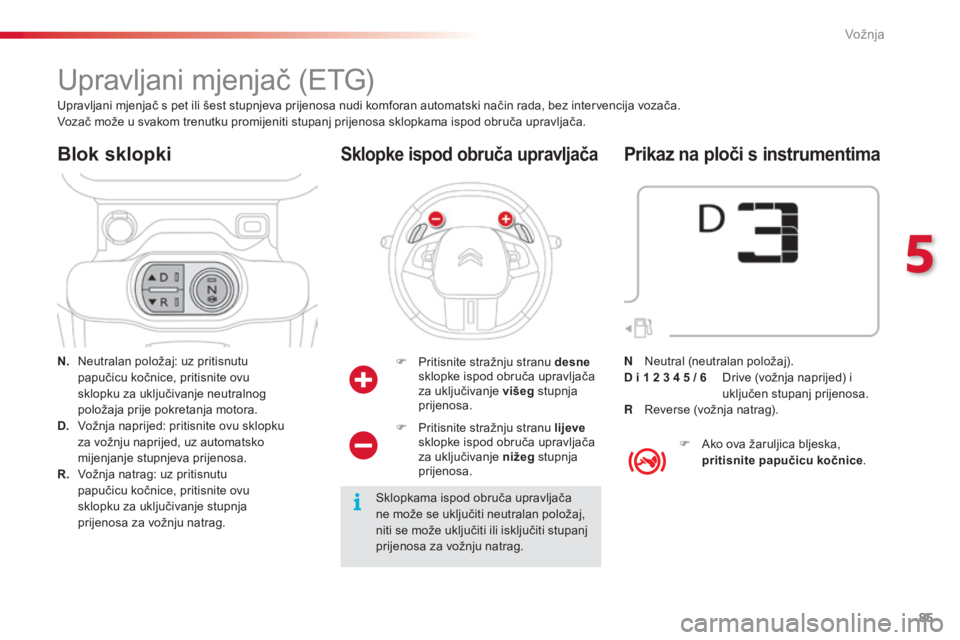

Upravljani mjenjač (eTG)
N. neutralan položaj: uz pritisnutu
papučicu kočnice, pritisnite ovu
sklopku za uključivanje neutralnog
položaja prije pokretanja motora.
D.
V

ožnja naprijed: pritisnite ovu sklopku
za vožnju naprijed, uz automatsko
mijenjanje stupnjeva prijenosa.
R.
V

ožnja natrag: uz pritisnutu
papučicu kočnice, pritisnite ovu
sklopku za uključivanje stupnja
prijenosa za vožnju natrag.
Blok sklopki
F Pritisnite stražnju stranu desne
sklopke ispod obruča upravljača
za uključivanje višeg stupnja
prijenosa.
Sklopke ispod obruča upravljača
sklopkama ispod obruča upravljača
ne može se uključiti neutralan položaj,
niti se može uključiti ili isključiti stupanj
prijenosa za vožnju natrag.
Upravljani mjenjač s pet ili šest stupnjeva prijenosa nudi komforan automatski način rada, bez intervencija vozača.
Vozač može u svakom trenutku promijeniti stupanj prijenosa sklopkama ispod obruča upravljača.
F
P
ritisnite stražnju stranu lijeve
sklopke ispod obruča upravljača
za uključivanje nižeg stupnja
prijenosa.
Prikaz na ploči s instrumentima
F ako ova žaruljica bljeska,
pritisnite papučicu kočnice .
N
n
e

utral (neutralan položaj).
D i 1

2

3

4 5 / 6

d
r
ive (vožnja naprijed) i
uključen stupanj prijenosa.
R
r
e

verse (vožnja natrag).
5
Vožnja

86
C4-cactus_hr_Chap05_conduite_ed02-2014
Žaruljica N na ploči s instrumentima
bljeska ako pri pokretanju motora nije
pritisnuta sklopka N , uz zvučni signal i
poruku.
Pritisnite sklopku N za uključivanje
neutralnog položaja.
Pokretanje vozila
F Uključite kontakt.
F U ključite neutralan položaj (sklopka N).
Ž

aruljica na sklopki se pali.
F
d
o k
raja pritisnite papučicu kočnice.
F

P
okrenite motor.na p loči s instrumentima pali se
žaruljica N.
F

U
ključite vožnju naprijed (sklopka D) ili
vožnju natrag (sklopka R ).
P

ali se žaruljica odgovarajuće sklopke.
na p

loči s instrumentima upaljena je
žaruljica D i 1
ili R.Funkcija autonomnog pogona
Ta funkcija omogućuje lakše manevriranje
vozilom pri maloj brzini (prilikom parkiranja,
u zastojima...).
na

kon pritiska na sklopku D ili R , vozilo se
počinje kretati čim otpustite papučicu
kočnice , malom brzinom, u praznom hodu
motora.
Funkcija autonomnog pogona može
trenutno biti nedostupna ako je
temperatura spojke previsoka ili ako je
vozilo na prestrmom nagibu.
do

k motor radi, nikada ne ostavljajte
djecu u vozilu bez nadzora.
ob

avezno pritisnite papučicu kočnice
za vrijeme pokretanja motora.
Žaruljica "Pritisnuti papučicu kočnice"
i žaruljica na sklopki bljeskaju ako
papučica kočnice nije pritisnuta za
vrijeme pokretanja motora.
sn

ažnije pritisnite papučicu kočnice. F
o
t

pustite ručnu kočnicu.
F

P

ostupno otpustite papučicu kočnice.
V

ozilo se odmah počinje pomicati.
Vožnja

87
C4-cactus_hr_Chap05_conduite_ed02-2014
U vožnji nikada ne smijete uključiti
neutralan položaj N.

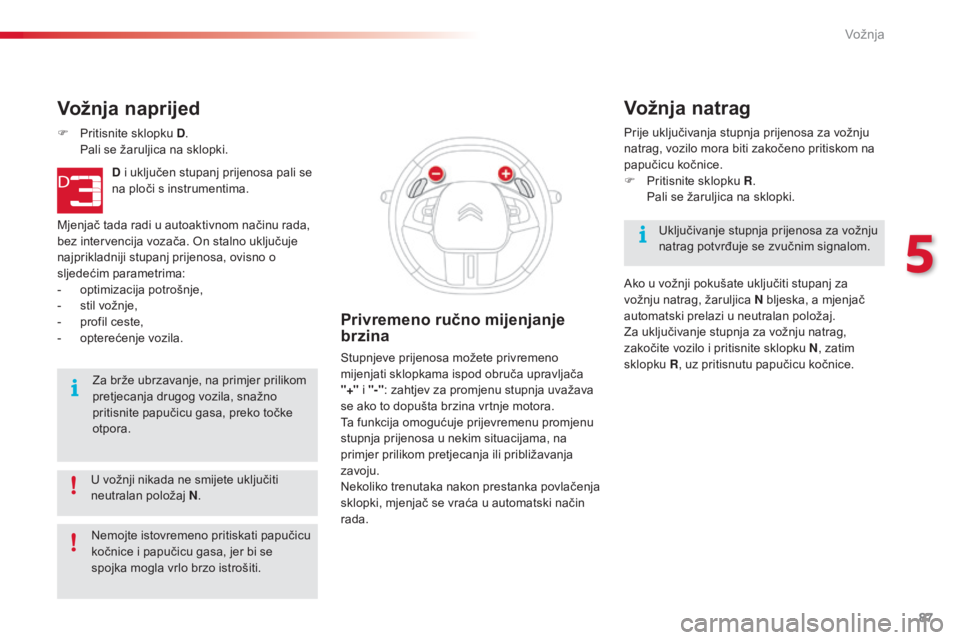

Vožnja naprijed
F Pritisnite sklopku D. P
ali se žaruljica na sklopki.
D i uključen stupanj prijenosa pali se
na ploči s instrumentima.
Mjenjač tada radi u autoaktivnom načinu rada,
bez intervencija vozača.
o
n s
talno uključuje
najprikladniji stupanj prijenosa, ovisno o
sljedećim parametrima:
-

o
ptimizacija potrošnje,
-

s
til vožnje,
-

p
rofil ceste,
-

o
pterećenje vozila.
za b

rže ubrzavanje, na primjer prilikom
pretjecanja drugog vozila, snažno
pritisnite papučicu gasa, preko točke
otpora.
Privremeno ručno mijenjanje
brzina
stupnjeve prijenosa možete privremeno
mijenjati sklopkama ispod obruča upravljača
"+" i "-" : zahtjev za promjenu stupnja uvažava
se ako to dopušta brzina vrtnje motora.
Ta funkcija omogućuje prijevremenu promjenu
stupnja prijenosa u nekim situacijama, na
primjer prilikom pretjecanja ili približavanja
zavoju.
ne

koliko trenutaka nakon prestanka povlačenja
sklopki, mjenjač se vraća u automatski način
rada. Prije uključivanja stupnja prijenosa za vožnju
natrag, vozilo mora biti zakočeno pritiskom na
papučicu kočnice.
F

P
ritisnite sklopku
R.
P
ali se žaruljica na sklopki.
Vožnja natrag
Uključivanje stupnja prijenosa za vožnju
natrag potvrđuje se zvučnim signalom.
ak

o u vožnji pokušate uključiti stupanj za
vožnju natrag, žaruljica N bljeska, a mjenjač
automatski prelazi u neutralan položaj.
za u

ključivanje stupnja za vožnju natrag,
zakočite vozilo i pritisnite sklopku N , zatim
sklopku R, uz pritisnutu papučicu kočnice.
ne

mojte istovremeno pritiskati papučicu
kočnice i papučicu gasa, jer bi se
spojka mogla vrlo brzo istrošiti.
5
Vožnja

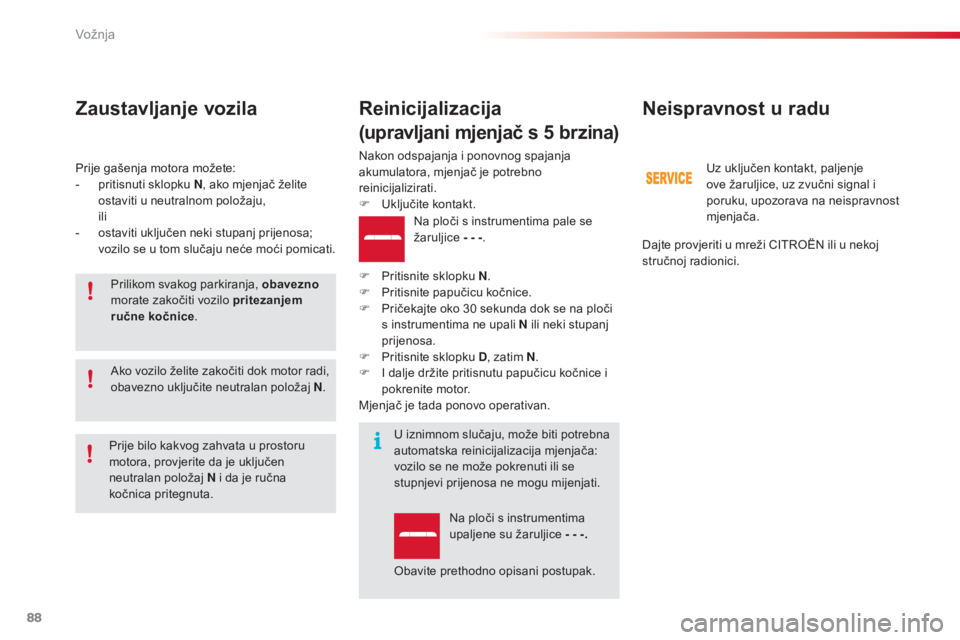

88
C4-cactus_hr_Chap05_conduite_ed02-2014
Prije gašenja motora možete:
- p ritisnuti sklopku N , ako mjenjač želite
ostaviti u neutralnom položaju,
i

li
-

o
staviti uključen neki stupanj prijenosa;
vozilo se u tom slučaju neće moći pomicati.
Zaustavljanje vozila
Prilikom svakog parkiranja, obavezno
morate zakočiti vozilo pritezanjem
ručne kočnice .
ak

o vozilo želite zakočiti dok motor radi,
obavezno uključite neutralan položaj N .
Neispravnost u radu
na ploči s instrumentima pale se
žaruljice - - -.
F

P

ritisnite sklopku N.
F

P

ritisnite papučicu kočnice.
F

P

ričekajte oko 30 sekunda dok se na ploči
s instrumentima ne upali N ili neki stupanj
prijenosa.
F

P

ritisnite sklopku D, zatim N .
F
i
dalje držite pritisnutu papučicu kočnice i
pokrenite motor.
Mjenjač je tada ponovo operativan.
Reinicijalizacija
(upravljani mjenjač s 5
b
rzina)
nakon odspajanja i ponovnog spajanja
akumulatora, mjenjač je potrebno
reinicijalizirati.
F

U
ključite kontakt.
U iznimnom slučaju, može biti potrebna
automatska reinicijalizacija mjenjača:
vozilo se ne može pokrenuti ili se
stupnjevi prijenosa ne mogu mijenjati.
na p

loči s instrumentima
upaljene su žaruljice - - -.
ob

avite prethodno opisani postupak.
Prije bilo kakvog zahvata u prostoru
motora, provjerite da je uključen
neutralan položaj
N i da je ručna
kočnica pritegnuta. Uz uključen kontakt, paljenje
ove žaruljice, uz zvučni signal i
poruku, upozorava na neispravnost
mjenjača.
da

jte provjeriti u mreži C
iTr
o
Ën
ili u nekoj
stručnoj radionici.
Vožnja
