CITROEN C4 CACTUS 2016 Betriebsanleitungen (in German)

189
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

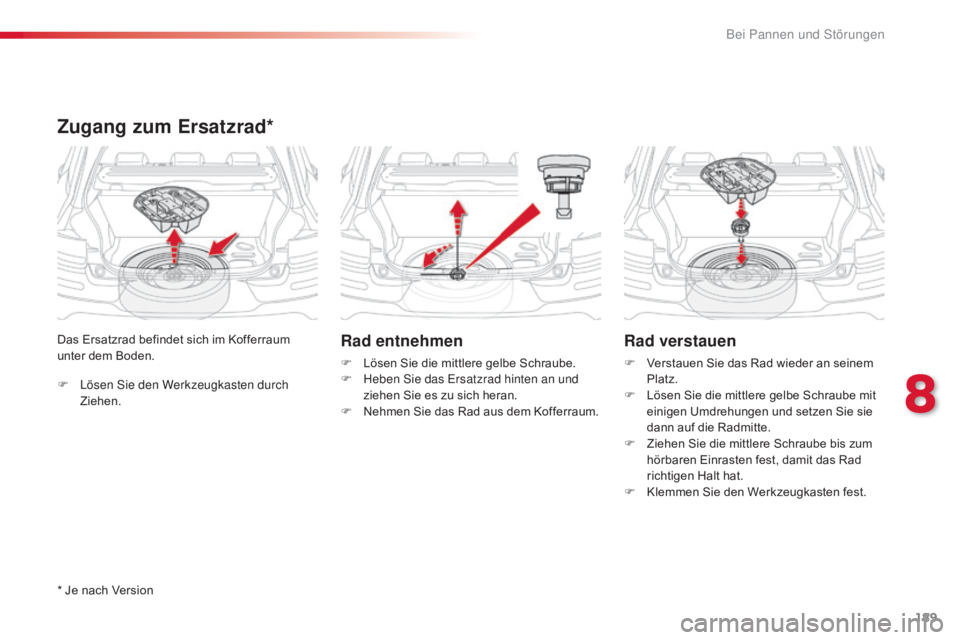

F Lösen Sie den Werkzeugkasten durch Ziehen.
Das Ersatzrad befindet sich im Kofferraum
unter dem Boden.
Zugang zum Ersatzrad*
Rad entnehmen
F Lösen Sie die mittlere gelbe Schraube.
F
H eben Sie das Ersatzrad hinten an und
ziehen Sie es zu sich heran.
F

N
ehmen Sie das Rad aus dem Kofferraum.
Rad verstauen
F Verstauen Sie das Rad wieder an seinem Platz.
F

L
ösen Sie die mittlere gelbe Schraube mit
einigen Umdrehungen und setzen Sie sie
dann auf die Radmitte.
F

Z
iehen Sie die mittlere Schraube bis zum
hörbaren Einrasten fest, damit das Rad
richtigen Halt hat.
F

K
lemmen Sie den Werkzeugkasten fest.
* Je nach Version
8
Bei Pannen und Störungen

190
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015
Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es den
Verkehr nicht behindert: auf einem waagerechten,
festen, nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an, schalten Sie
die Zündung aus und legen Sie den 1. Gang ein,
sodass die Räder blockiert sind.
Stellen Sie sicher, dass die Kontrollleuchten
der Feststellbremse im Kombiinstrument
ununterbrochen leuchten.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.
Vergewissern Sie sich, dass der Wagenheber
richtig an einer der für das Anheben des Wagens
vorgesehenen Stellen positioniert ist.
Eine falsche Verwendung des Wagenhebers
kann dazu führen, dass das Fahrzeug
herunterfällt.
Arbeiten Sie niemals unter einem Fahrzeug, das
nur durch einen Wagenheber abgestützt wird;
verwenden Sie einen Stützbock.
Vorgehensweise
F Ziehen Sie die (oder die) Abdeckung(en) der
Radmuttern mit dem Werkzeug 3 ab ( je nach Version).
F Lösen Sie die Radmuttern nur mit dem
Radschlüssel 1.
Verwenden Sie:- den Wagenheber ausschließlich zum
Anhebens des Fahrzeugs,
- keinen anderen Wagenheber als den, der
vom Fahrzeughersteller geliefert wurde.
Der Wagenheber dar f nur zum Austausch
eines beschädigten Reifens verwendet
werden.
Der Wagenheber bedarf keinerlei Wartung.
Bei Pannen und Störungen

191
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

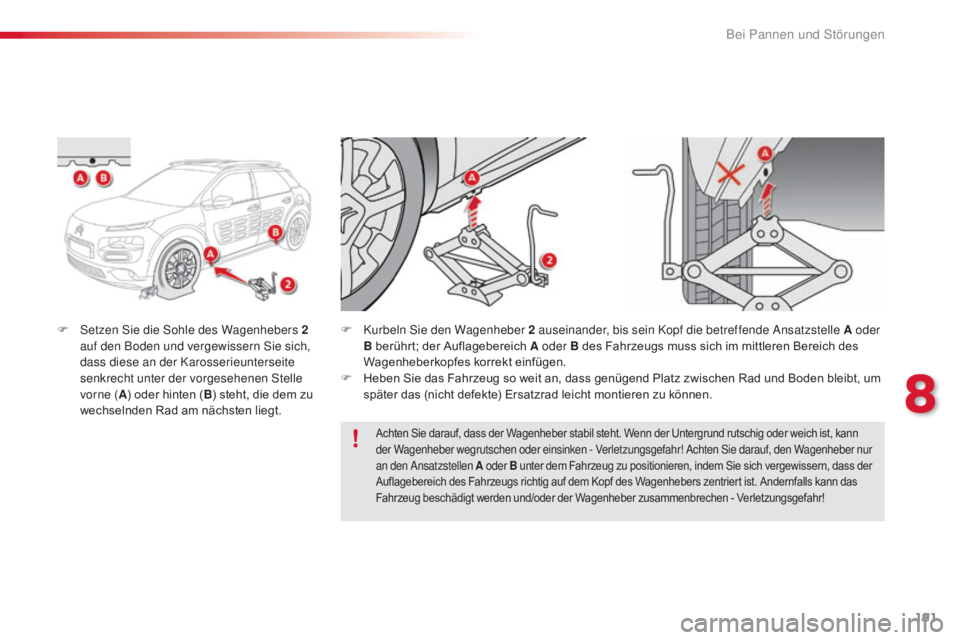

F Setzen Sie die Sohle des Wagenhebers 2 auf den Boden und vergewissern Sie sich,
dass diese an der Karosserieunterseite
senkrecht unter der vorgesehenen Stelle
vorne ( A) oder hinten ( B) steht, die dem zu
wechselnden Rad am nächsten liegt. F
K urbeln Sie den Wagenheber 2 auseinander, bis sein Kopf die betreffende Ansatzstelle A oder
B berührt; der Auflagebereich A oder B des Fahrzeugs muss sich im mittleren Bereich des
Wagenheberkopfes korrekt einfügen.
F

H
eben Sie das Fahrzeug so weit an, dass genügend Platz zwischen Rad und Boden bleibt, um
später das (nicht defekte) Ersatzrad leicht montieren zu können.
Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Untergrund rutschig oder weich ist, kann
der Wagenheber wegrutschen oder einsinken - Verletzungsgefahr! Achten Sie darauf, den Wagenheber nur
an den Ansatzstellen A oder B unter dem Fahrzeug zu positionieren, indem Sie sich vergewissern, dass der
Auflagebereich des Fahrzeugs richtig auf dem Kopf des Wagenhebers zentriert ist. Andernfalls kann das
Fahrzeug beschädigt werden und/oder der Wagenheber zusammenbrechen - Verletzungsgefahr!
8
Bei Pannen und Störungen

192
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

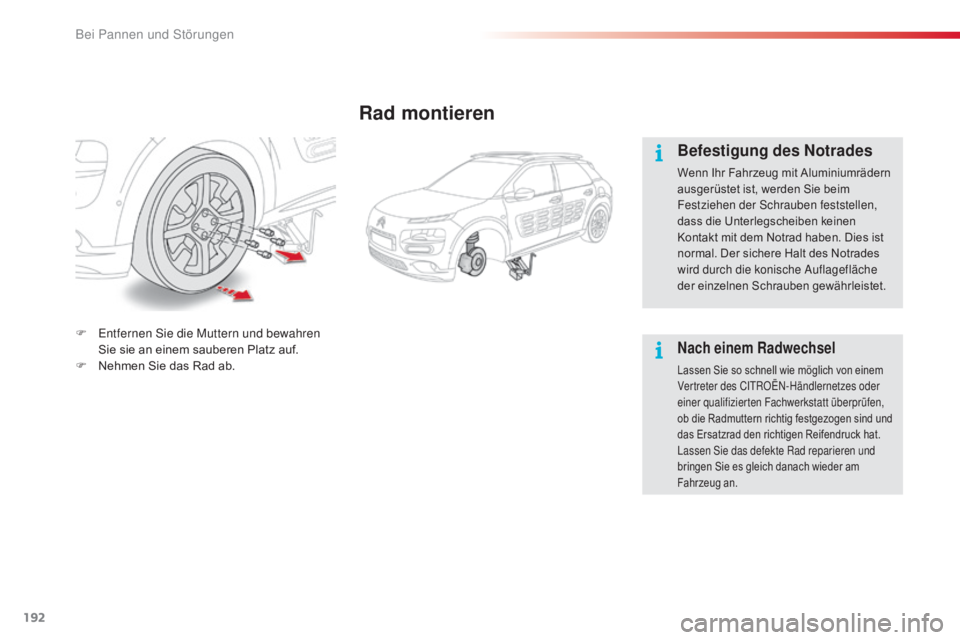

Rad montieren
Befestigung des Notrades
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim
Festziehen der Schrauben feststellen,
dass die Unterlegscheiben keinen
Kontakt mit dem Notrad haben. Dies ist
normal. Der sichere Halt des Notrades
wird durch die konische Auflagefläche
der einzelnen Schrauben gewährleistet.
Nach einem Radwechsel
Lassen Sie so schnell wie möglich von einem
Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
F Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.
Bei Pannen und Störungen

193
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

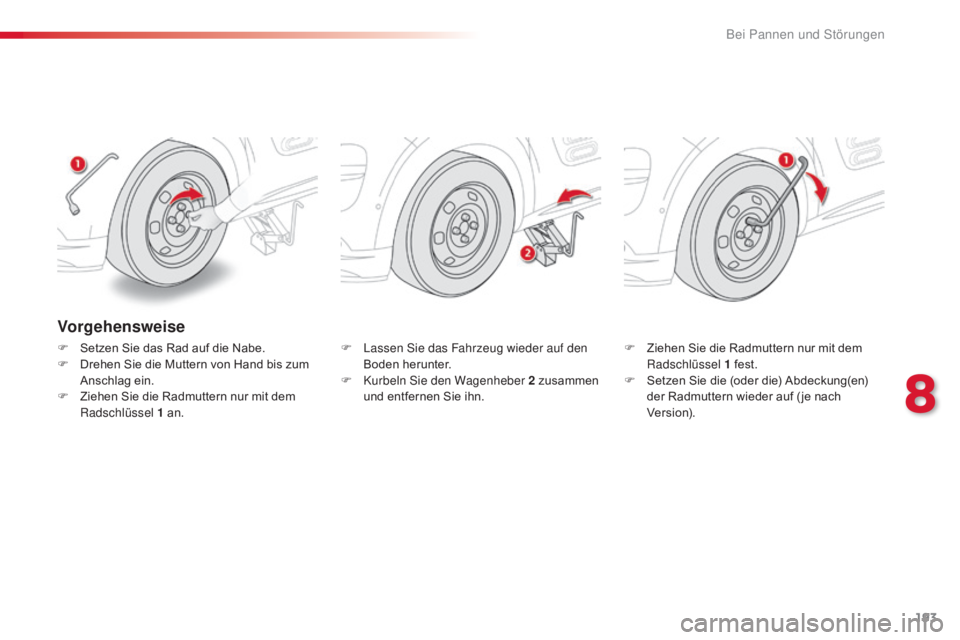

Vorgehensweise
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Radmuttern nur mit dem
Radschlüssel 1 an. F
L assen Sie das Fahrzeug wieder auf den
Boden herunter.
F

K
urbeln Sie den Wagenheber 2 zusammen
und entfernen Sie ihn. F
Z iehen Sie die Radmuttern nur mit dem
Radschlüssel 1 fest.
F

S
etzen Sie die (oder die) Abdeckung(en)
der Radmuttern wieder auf ( je nach
Ve r s i o n).
8
Bei Pannen und Störungen

194
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

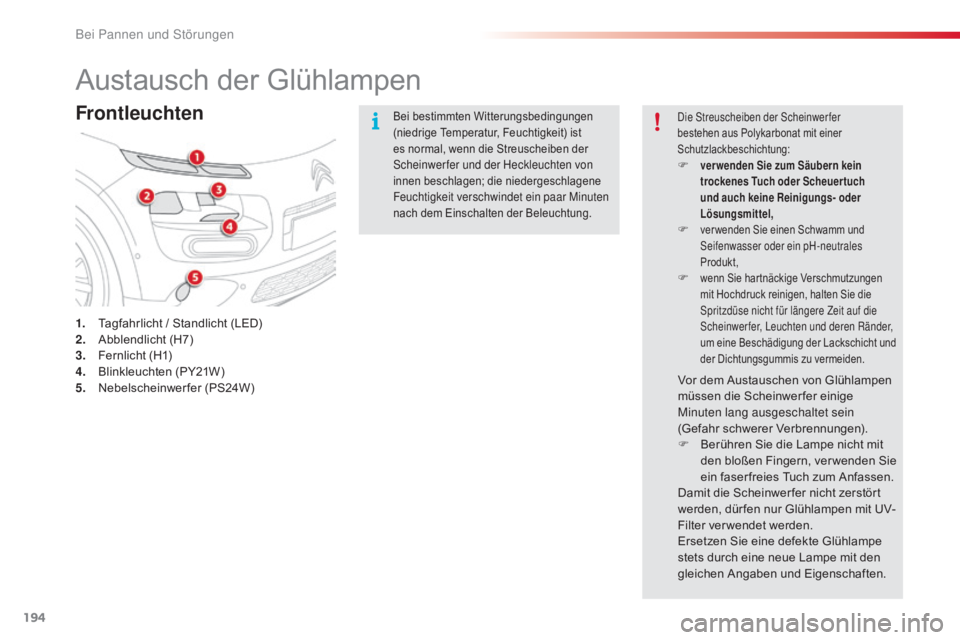

Austausch der Glühlampen
Frontleuchten
1. Tagfahrlicht / Standlicht (LED)
2. Abblendlicht (H7)
3.
F

ernlicht (H1)
4.
B

linkleuchten (PY21W)
5.
N

ebelscheinwerfer (PS24W)
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F ver wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F ver wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
F
B
erühren Sie die Lampe nicht mit
den bloßen Fingern, ver wenden Sie
ein faser freies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit UV-
Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
Bei Pannen und Störungen

195
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

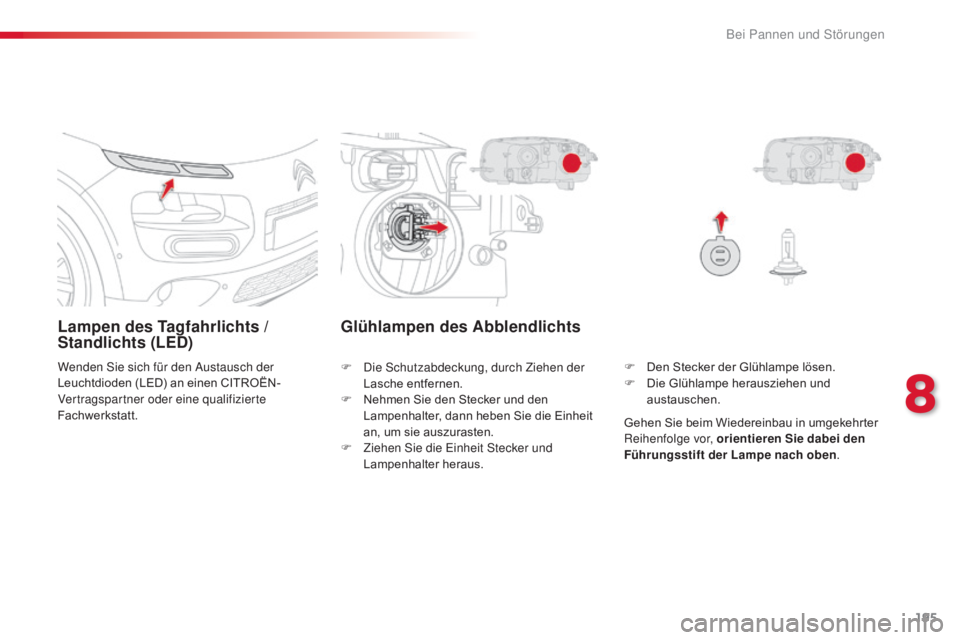

Lampen des Tagfahrlichts /
Standlichts (LED)
Wenden Sie sich für den Austausch der
Leuchtdioden (LED) an einen CITROËN-
Vertragspartner oder eine qualifizierte
Fachwerkstatt.F
D en Stecker der Glühlampe lösen.
F

D
ie Glühlampe herausziehen und
austauschen.
Glühlampen des Abblendlichts
F Die Schutzabdeckung, durch Ziehen der Lasche entfernen.
F

N
ehmen Sie den Stecker und den
Lampenhalter, dann heben Sie die Einheit
an, um sie auszurasten.
F

Z
iehen Sie die Einheit Stecker und
Lampenhalter heraus. Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach oben
.
8
Bei Pannen und Störungen

196
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

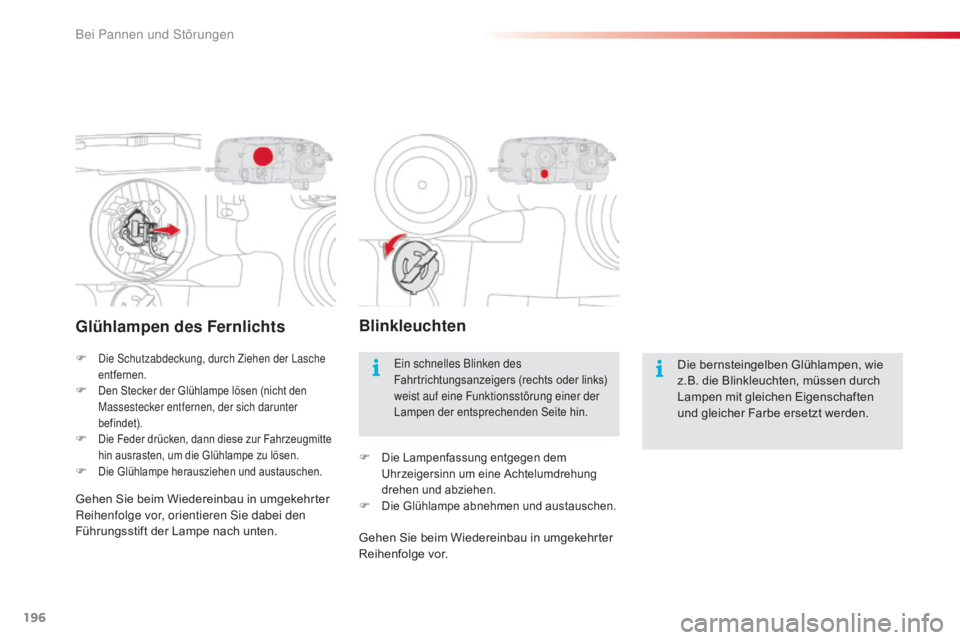

Glühlampen des Fernlichts
F Die Schutzabdeckung, durch Ziehen der Lasche
entfernen.
F Den Stecker der Glühlampe lösen (nicht den
Massestecker entfernen, der sich darunter
bef indet).
F Die Feder drücken, dann diese zur Fahrzeugmitte
hin ausrasten, um die Glühlampe zu lösen.
F Die Glühlampe herausziehen und austauschen.
Blinkleuchten
Die bernsteingelben Glühlampen, wie
z.B. die Blinkleuchten, müssen durch
Lampen mit gleichen Eigenschaften
und gleicher Farbe ersetzt werden.Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
F Die Lampenfassung entgegen dem
Uhrzeigersinn um eine Achtelumdrehung
drehen und abziehen.
F Die Glühlampe abnehmen und austauschen.Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach unten.Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Bei Pannen und Störungen

197
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

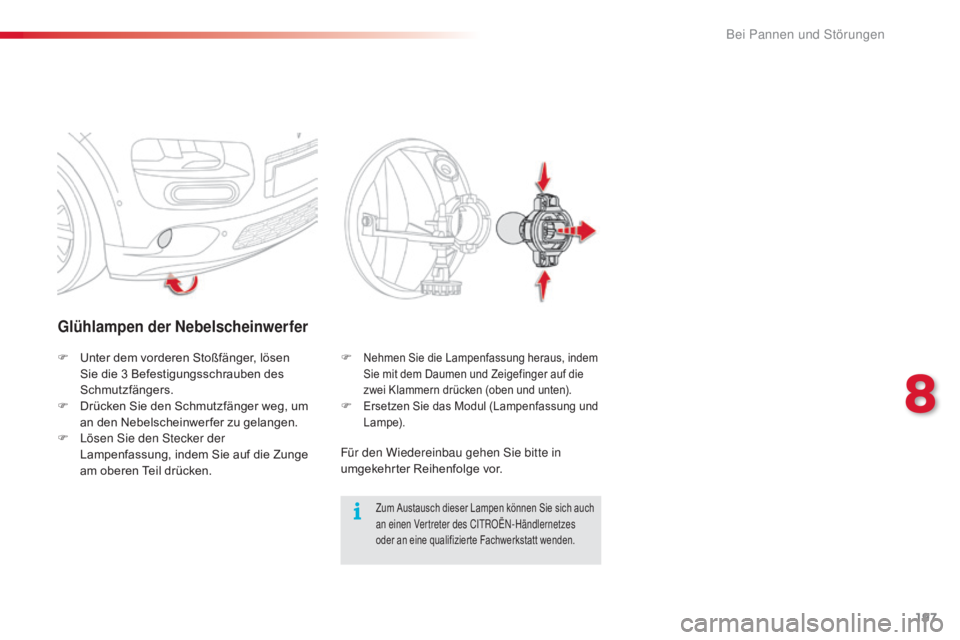

Glühlampen der Nebelscheinwerfer
Zum Austausch dieser Lampen können Sie sich auch
an einen Vertreter des CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt wenden.
F Unter dem vorderen Stoßfänger, lösen Sie die 3 Befestigungsschrauben des
Schmutzfängers.
F

D
rücken Sie den Schmutzfänger weg, um
an den Nebelscheinwer fer zu gelangen.
F

L
ösen Sie den Stecker der
Lampenfassung, indem Sie auf die Zunge
am oberen Teil drücken. F
Nehmen Sie die Lampenfassung heraus, indem
Sie mit dem Daumen und Zeigefinger auf die
zwei Klammern drücken (oben und unten).
F Ersetzen Sie das Modul (Lampenfassung und
L a m p e).
Für den Wiedereinbau gehen Sie bitte in
umgekehrter Reihenfolge vor.
8
Bei Pannen und Störungen

198
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

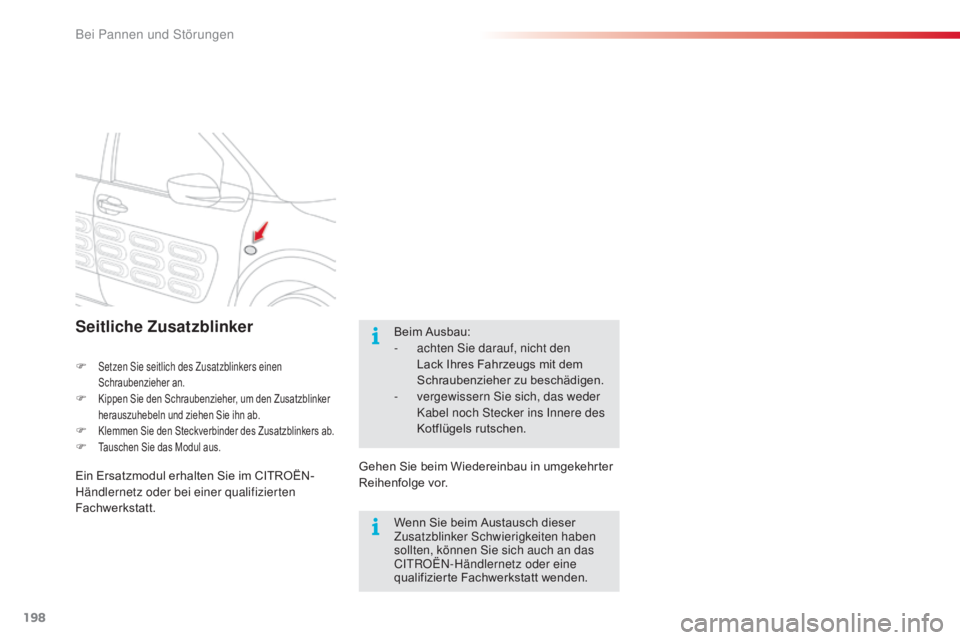

Seitliche Zusatzblinker
F Setzen Sie seitlich des Zusatzblinkers einen
Schraubenzieher an.
F Kippen Sie den Schraubenzieher, um den Zusatzblinker
herauszuhebeln und ziehen Sie ihn ab.
F Klemmen Sie den Steckverbinder des Zusatzblinkers ab.F Tauschen Sie das Modul aus.
Ein Ersatzmodul erhalten Sie im CITROËN-
Händlernetz oder bei einer qualifizierten
Fachwerkstatt.Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.Beim Ausbau:
-

a
chten Sie darauf, nicht den
Lack Ihres Fahrzeugs mit dem
Schraubenzieher zu beschädigen.
-
v
ergewissern Sie sich, das weder
Kabel noch Stecker ins Innere des
Kotflügels rutschen.
Wenn Sie beim Austausch dieser
Zusatzblinker Schwierigkeiten haben
sollten, können Sie sich auch an das
CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt wenden.
Bei Pannen und Störungen
