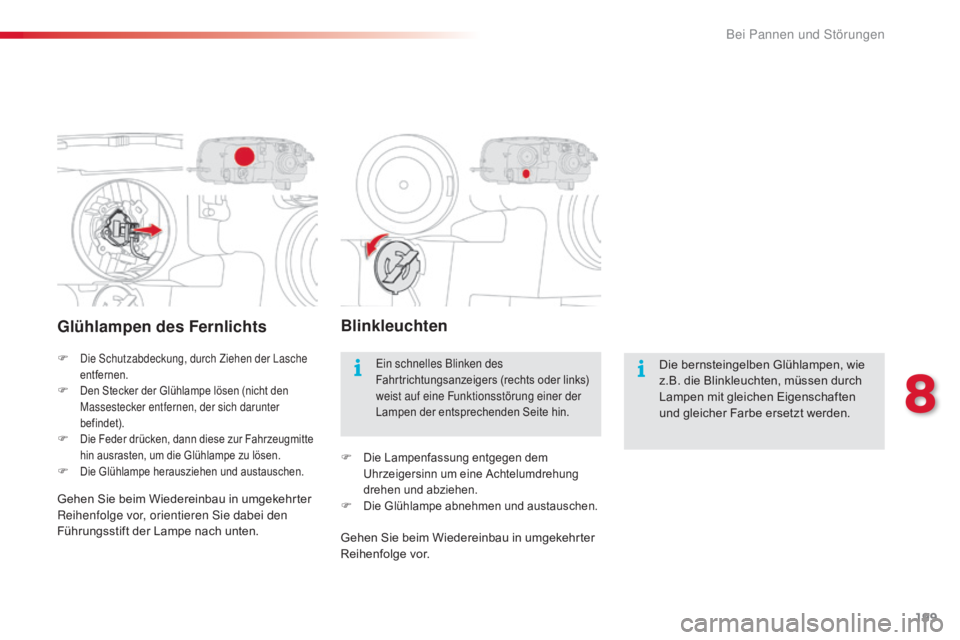

Glühlampen des Fernlichts
F Die Schutzabdeckung, durch Ziehen der Lasche
entfernen.
F Den Stecker der Glühlampe lösen (nicht den
Massestecker entfernen, der sich darunter
bef indet).
F Die Feder drücken, dann diese zur Fahrzeugmitte
hin ausrasten, um die Glühlampe zu lösen.
F Die Glühlampe herausziehen und austauschen.
Blinkleuchten
Die bernsteingelben Glühlampen, wie
z.B. die Blinkleuchten, müssen durch
Lampen mit gleichen Eigenschaften
und gleicher Farbe ersetzt werden.Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
F Die Lampenfassung entgegen dem
Uhrzeigersinn um eine Achtelumdrehung
drehen und abziehen.
F Die Glühlampe abnehmen und austauschen.Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach unten.Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
8
Bei Pannen und Störungen

200
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016

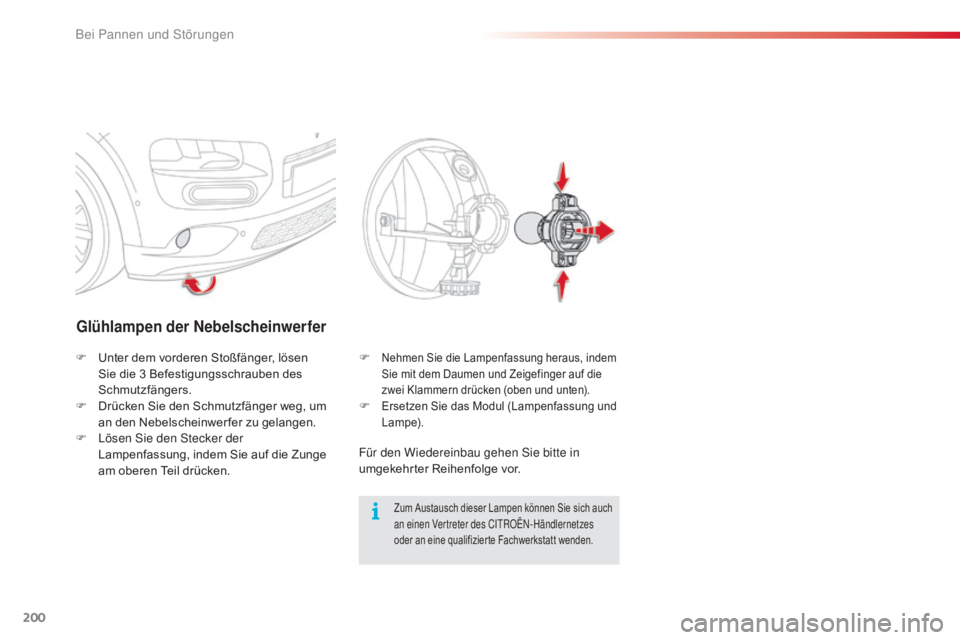

Glühlampen der Nebelscheinwerfer
Zum Austausch dieser Lampen können Sie sich auch
an einen Vertreter des CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt wenden.
F Unter dem vorderen Stoßfänger, lösen
Sie die 3 Be festigungsschrauben des
Schmutzfängers.
F
Drü

cken Sie den Schmutzfänger weg, um
an den Nebelscheinwer fer zu gelangen.
F
Lös

en Sie den Stecker der
Lampenfassung, indem Sie auf die Zunge
am oberen Teil drücken. F Nehmen Sie die Lampenfassung heraus, indem
Sie mit dem Daumen und Zeigefinger auf die
zwei Klammern drücken (oben und unten).
F Ersetzen Sie das Modul (Lampenfassung und
L a m p e).
Für den Wiedereinbau gehen Sie bitte in
umgekehrter Reihenfolge vor.
Bei Pannen und Störungen

201
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016

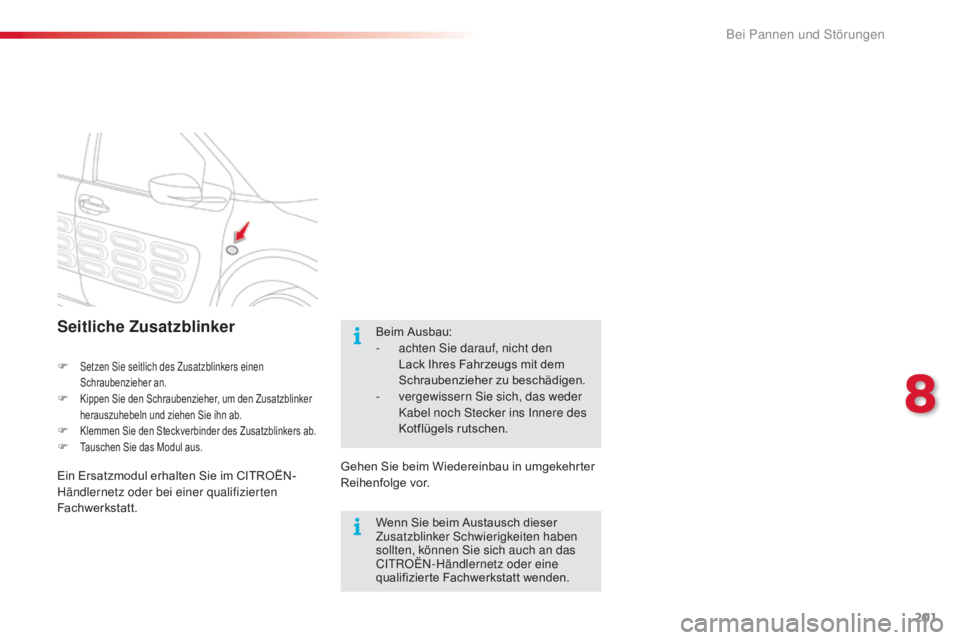

Seitliche Zusatzblinker
F Setzen Sie seitlich des Zusatzblinkers einen
Schraubenzieher an.
F Kippen Sie den Schraubenzieher, um den Zusatzblinker
herauszuhebeln und ziehen Sie ihn ab.
F Klemmen Sie den Steckverbinder des Zusatzblinkers ab.F Tauschen Sie das Modul aus.
Ein Ersatzmodul erhalten Sie im CITROËN-
Händlernetz oder bei einer qualifizierten
Fachwerkstatt.Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.Beim Ausbau:
-
ach

ten Sie darauf, nicht den
Lack Ihres Fahrzeugs mit dem
Schraubenzieher zu beschädigen.
-
ver
gewissern Sie sich, das weder
Kabel noch Stecker ins Innere des
Kotflügels rutschen.
Wenn Sie beim Austausch dieser
Zusatzblinker Schwierigkeiten haben
sollten, können Sie sich auch an das
CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt wenden.
8
Bei Pannen und Störungen

202
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016
1. Standleuchten (W5W)
2. Brems leuchten (P21W)
3.
Bli

nkleuchten (PY21W)
4.
Neb

elschlussleuchte oder Rückfahrleuchte
(P21W )

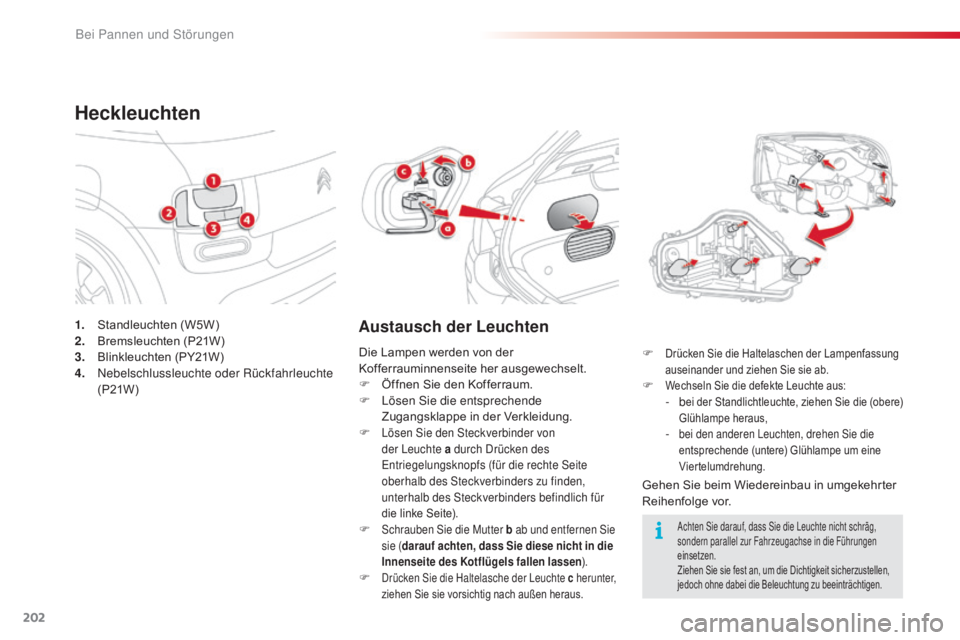

Heckleuchten
Austausch der Leuchten
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F
Drücken Sie die Haltelaschen der Lampenfassung
auseinander und ziehen Sie sie ab.
F Wechseln Sie die defekte Leuchte aus:- bei der Standlichtleuchte, ziehen Sie die (obere)
Glühlampe heraus,
- bei den anderen Leuchten, drehen Sie die
entsprechende (untere) Glühlampe um eine
Viertelumdrehung.
Die Lampen werden von der
Kofferrauminnenseite her ausgewechselt.
F
Öff

nen Sie den Kofferraum.
F
Lösen

Sie die entsprechende
Zugangsklappe in der Verkleidung.
F
Lösen Sie den Steckverbinder von
der Leuchte a d urch Drücken des
Entriegelungsknopfs (für die rechte Seite
oberhalb des Steckverbinders zu finden,
unterhalb des Steckverbinders befindlich für
die linke Seite).
F Schrauben Sie die Mutter b ab und entfernen Sie
sie ( darauf achten, dass Sie diese nicht in die
Innenseite des Kotflügels fallen lassen ).
F Drücken Sie die Haltelasche der Leuchte c herunter,
ziehen Sie sie vorsichtig nach außen heraus.
Achten Sie darauf, dass Sie die Leuchte nicht schräg,
sondern parallel zur Fahrzeugachse in die Führungen
einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit sicherzustellen,
jedoch ohne dabei die Beleuchtung zu beeinträchtigen.
Bei Pannen und Störungen

203
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016

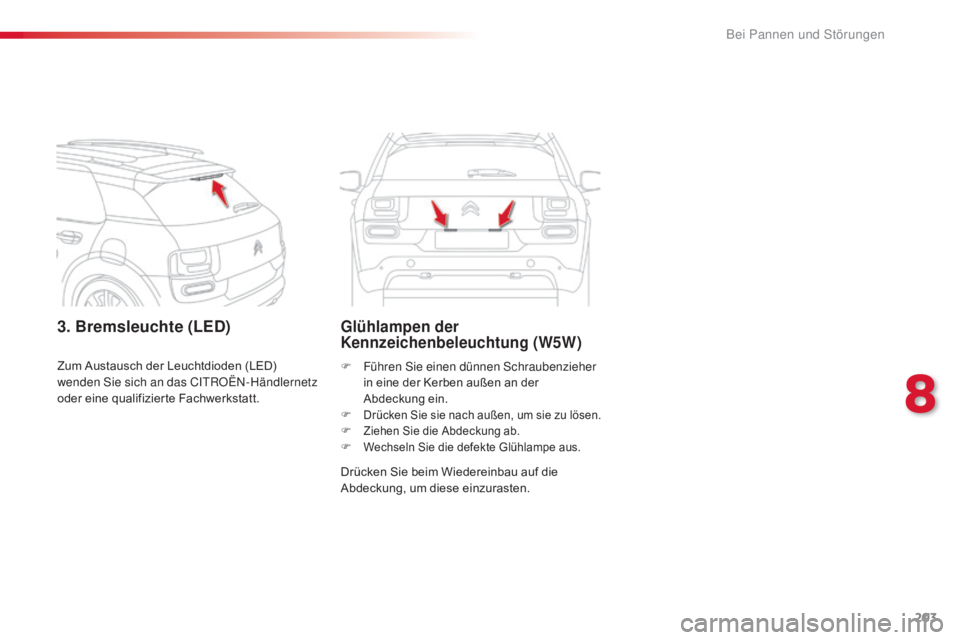

3. Bremsleuchte (LED)Glühlampen der
Kennzeichenbeleuchtung (W5W)
Drücken Sie beim Wiedereinbau auf die
Abdeckung, um diese einzurasten.
F Führen Sie einen dünnen Schraubenzieher
in eine der Kerben außen an der
Abdeckung ein.
F Drücken Sie sie nach außen, um sie zu lösen.
F Zie hen Sie die Abdeckung ab.
F
Wec

hseln Sie die defekte Glühlampe aus.
Zum Austausch der Leuchtdioden (LED)
wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
8
Bei Pannen und Störungen

204
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016
F Mit einem dünnen Flachschraubendreher
die Einheit der Konsole, welche die
Deckenleuchte umgibt, ausrasten.
F
Zie

hen Sie die defekte Lampe heraus und
ersetzen Sie sie.
F
Bringen Sie die Konsole wieder um die
Deckenleuchte an und rasten Sie sie richtig ein.

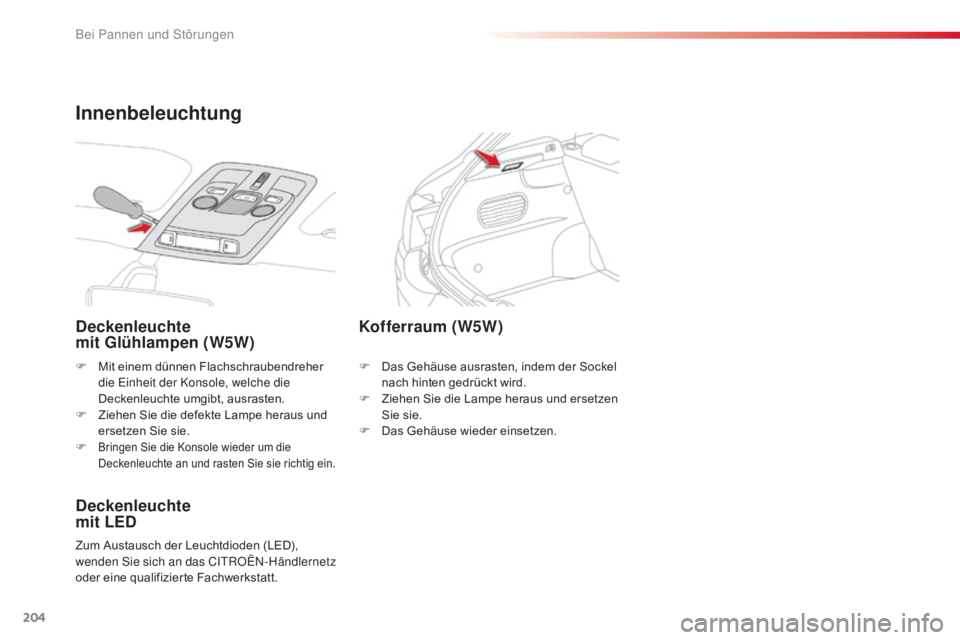

Deckenleuchte
mit Glühlampen (W5W)
Deckenleuchte
mit LED
Zum Austausch der Leuchtdioden (LED),
wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
Kofferraum (W5W)
F Das Gehäuse ausrasten, indem der Sockel
na ch hinten gedrückt wird.
F
Zie

hen Sie die Lampe heraus und ersetzen
Sie sie.
F
Das G

ehäuse wieder einsetzen.
Innenbeleuchtung
Bei Pannen und Störungen

205
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016
Vor dem Austausch einer Sicherung:
F muss die Störungsursache ermittelt und
behoben werden,
F
müs

sen alle elektrischen Verbraucher
ausgeschaltet werden,
F
mus

s das Fahrzeug stehen und die
Zündung ausgeschaltet werden,
F
mus

s die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf
den folgenden Seiten bestimmt werden.

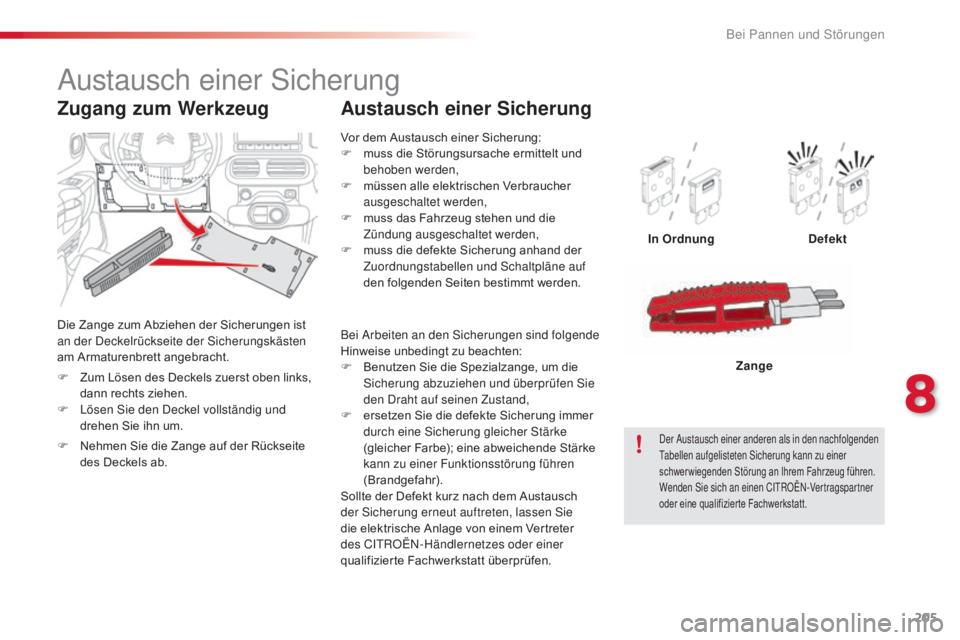

Austausch einer Sicherung
In Ordnung Defekt
Der Austausch einer anderen als in den nachfolgenden
Tabellen aufgelisteten Sicherung kann zu einer
schwer wiegenden Störung an Ihrem Fahrzeug führen.
Wenden Sie sich an einen CITROËN-Vertragspartner
oder eine qualifizierte Fachwerkstatt.
Zange
Austausch einer Sicherung
Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite der Sicherungskästen
am Armaturenbrett angebracht.
Zugang zum Werkzeug
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
F
Ben

utzen Sie die Spezialzange, um die
Sicherung abzuziehen und überprüfen Sie
den Draht auf seinen Zustand,
F
ers

etzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke
(gleicher Farbe); eine abweichende Stärke
kann zu einer Funktionsstörung führen
(Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierte Fachwerkstatt überprüfen.
F
Zum L

ösen des Deckels zuerst oben links,
dann rechts ziehen.
F
Lös

en Sie den Deckel vollständig und
drehen Sie ihn um.
F
Neh

men Sie die Zange auf der Rückseite
des Deckels ab.
8
Bei Pannen und Störungen

206
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Ver wendung
von elektrischem Zubehör ist, welches nicht von
CITROËN geliefert und empfohlen wird und/oder
nicht nach den entsprechenden Richtlinien des
Herstellers eingebaut wurde, übernimmt CITROËN
grundsätzlich keine Haftung, leistet keinen Ersatz
und erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zubehörgeräte
mehr als 10
mA b
eträgt.

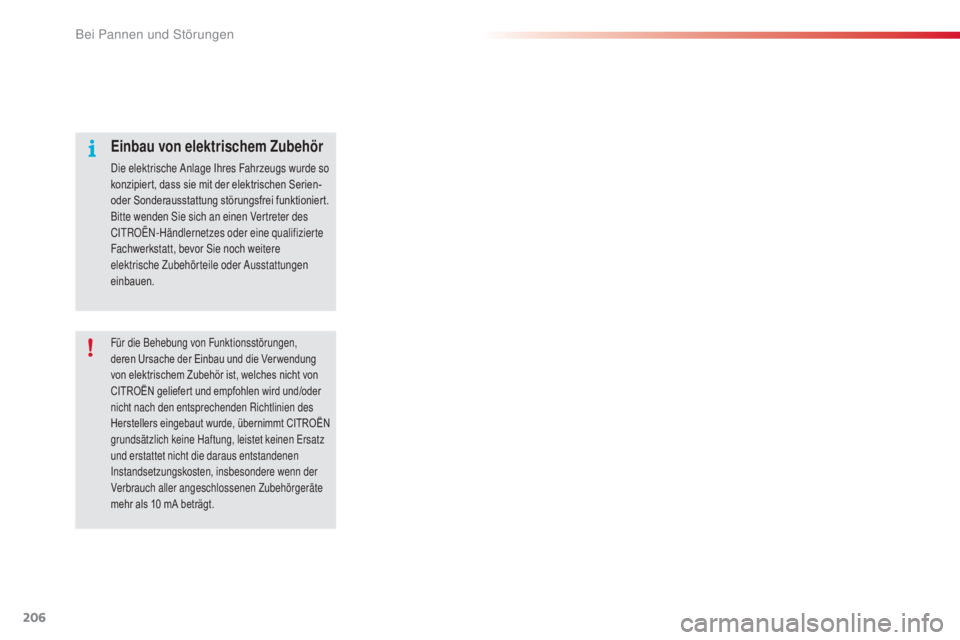

Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipiert, dass sie mit der elektrischen Serien-
oder Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt, bevor Sie noch weitere
elektrische Zubehörteile oder Ausstattungen
einbauen.
Bei Pannen und Störungen

207
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016

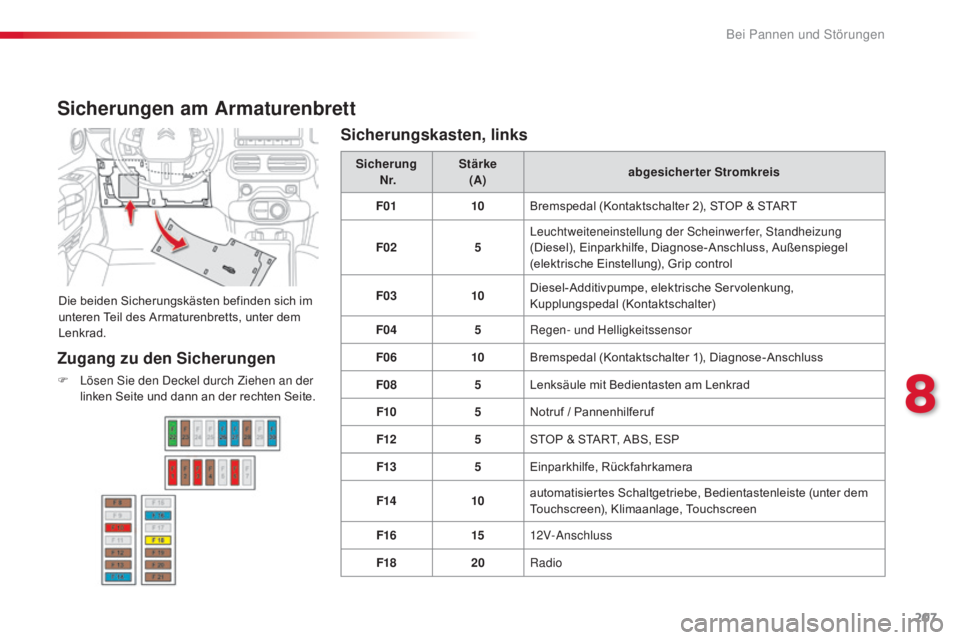

Sicherungen am Armaturenbrett
Die beiden Sicherungskästen befinden sich im
unteren Teil des Armaturenbretts, unter dem
Lenkrad.Sicherung

N r. Stärke

(A) abgesicherter Stromkreis
F01 10Bremspedal (Kontaktschalter 2), STOP & START
F02 5Leuchtweiteneinstellung der Scheinwerfer, Standheizung
(Diesel), Einparkhilfe, Diagnose-Anschluss, Außenspiegel
(elektrische Einstellung), Grip control
F03 10Diesel-Additivpumpe, elektrische Servolenkung,
Kupplungspedal (Kontaktschalter)
F04 5Regen- und Helligkeitssensor
F06 10Bremspedal (Kontaktschalter 1), Diagnose-Anschluss
F08 5Lenksäule mit Bedientasten am Lenkrad
F10 5Notruf / Pannenhilferuf
F12 5STOP & START, ABS, ESP
F13 5Einparkhilfe, Rückfahrkamera
F14 10automatisiertes Schaltgetriebe, Bedientastenleiste (unter dem
Touchscreen), Klimaanlage, Touchscreen
F16 1512V-Anschluss
F18 20Radio
Zugang zu den Sicherungen
F Lösen Sie den Deckel durch Ziehen an der
li
nken Seite und dann an der rechten Seite.
Sicherungskasten, links
8
Bei Pannen und Störungen

208
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016

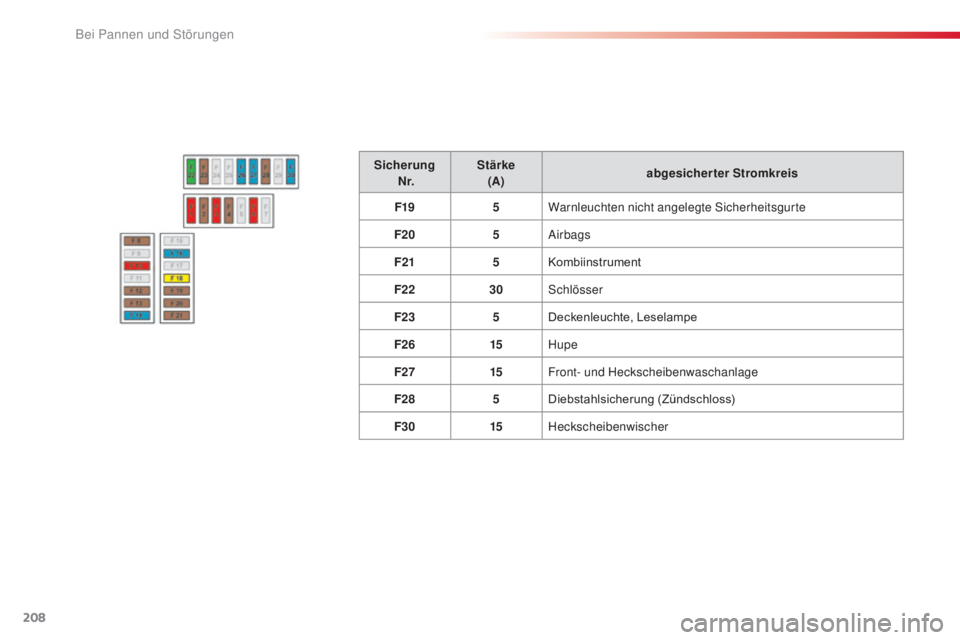

Sicherung
N r. Stärke

(A) abgesicherter Stromkreis
F19 5Warnleuchten nicht angelegte Sicherheitsgurte
F20 5Airbags
F21 5Kombiinstrument
F22 30Schlösser
F23 5Deckenleuchte, Leselampe
F26 15Hupe
F27 15Front- und Heckscheibenwaschanlage
F28 5Diebstahlsicherung (Zündschloss)
F30 15Heckscheibenwischer
