Sicherungskasten, rechts
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F30 10beheizbare Außenspiegel
F31 25heizbare Heckscheibe
F34 30elektrische Fensterheber vorne
F36 30Sitzheizung vorne
F38 20Steuerteil Anhängerkupplung
F40 25Steuerteil Anhängerkupplung
8
Bei Pannen und Störungen

210
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016
Sicherungen im Motorraum
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F Erse tzen Sie die Sicherung (siehe
betreffenden Absatz).
F
Sch

ließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F1 40Klimaanlage
F2 30
/ 40S
TOP & START
F3 30Sicherungskasten Innenraum
F4 70Sicherungskasten Innenraum
F5 70Zentralschalteinheit (BSI)
F6 60Kühlerventilatorgruppe
F7 80Zentralschalteinheit (BSI)
F8 15Motorsteuergerät, Benzinpumpe
F9 15Motorsteuergerät
F10 15Motorsteuergerät
F11 20Motorsteuergerät
F12 5Kühlerventilatorgruppe
F13 5Zentralschalteinheit (BSI)
F14 5Steuerteil Batterieladung (Motor kein STOP & START)
F15 5STOP & START
F17 5Zentralschalteinheit (BSI)
F18 10Fernlicht, rechts
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Bei Pannen und Störungen

211
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F19 10Fernlicht, links
F20 30Motorsteuergerät
F21 30Anlasser
F22 40automatisiertes Schaltgetriebe
F23 40ABS, ESP
F24 20ABS, ESP
F25 30Sicherungskasten Innenraum
F26 15automatisiertes Schaltgetriebe
F27 25Zentralschalteinheit (BSI)
F28 30Abgasreinigungssystem Diesel (AdBlue
®)
F29 40Frontscheibenwischer
F30 80Vorglüh-Steuereinheit Glühkerze
F31 100Standheizung (Diesel)
F32 80elektrische Servolenkung
8
Bei Pannen und Störungen

212
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016

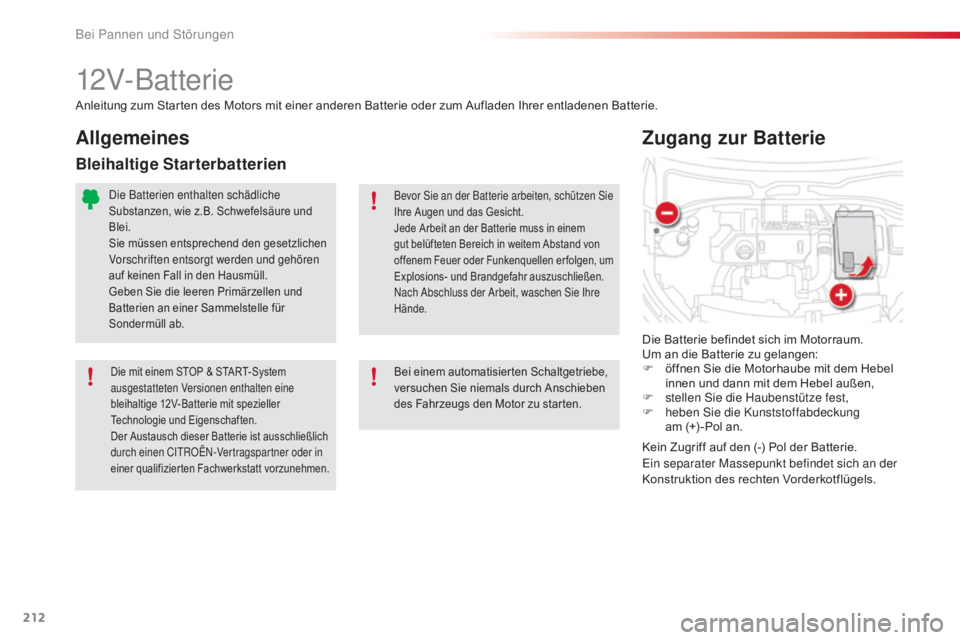

12V-Batterie
Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
F
öff
nen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen,
F
stel

len Sie die Haubenstütze fest,
F
heb

en Sie die Kunststoffabdeckung
am (+) -Pol an.
Zugang zur Batterie
Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
Bevor Sie an der Batterie arbeiten, schützen Sie
Ihre Augen und das Gesicht.
Jede Arbeit an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Nach Abschluss der Arbeit, waschen Sie Ihre
Hände.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist ausschließlich
durch einen CITROËN-Vertragspartner oder in
einer qualifizierten Fachwerkstatt vorzunehmen.
Allgemeines
Bleihaltige Starterbatterien
Die Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure und
Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören
auf keinen Fall in den Hausmüll.
Geben Sie die leeren Primärzellen und
Batterien an einer Sammelstelle für
Sondermüll ab.
Bei einem automatisierten Schaltgetriebe,
versuchen Sie niemals durch Anschieben
des Fahrzeugs den Motor zu starten.
Kein Zugriff auf den (-) Pol der Batterie.
Ein separater Massepunkt befindet sich an der
Konstruktion des rechten Vorderkotflügels.
Bei Pannen und Störungen

213
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mit einer Hilfsbatterie
(extern oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln gestartet werden oder
aber mithilfe eines Batterie-Boosters.

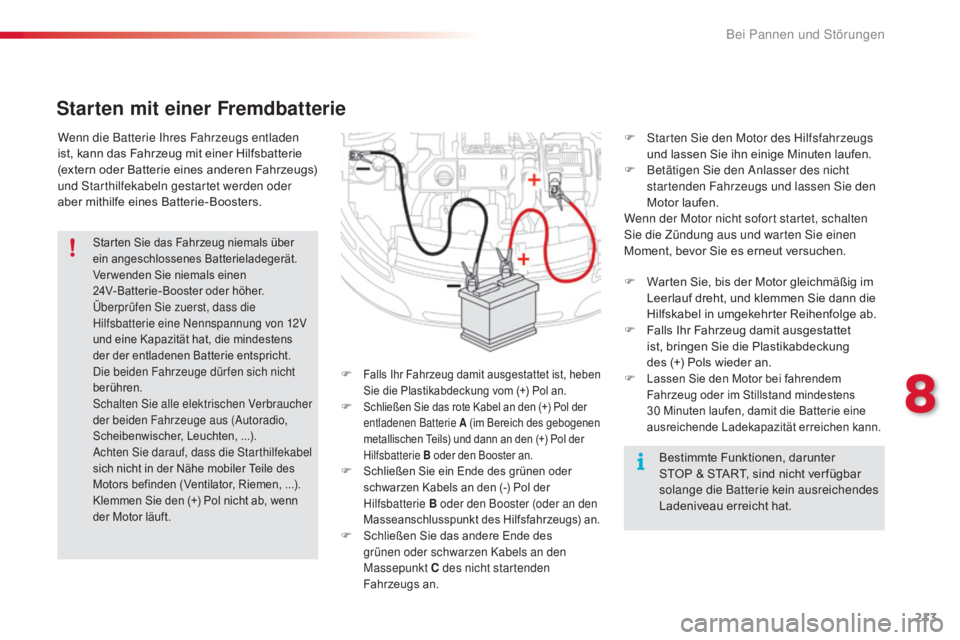

Starten mit einer Fremdbatterie
F Falls Ihr Fahrzeug damit ausgestattet ist, heben
Sie die Plastikabdeckung vom (+) Pol an.
F Schließen Sie das rote Kabel an den (+) Pol der
entladenen Batterie A (im Bereich des gebogenen
metallischen Teils) und dann an den
(+

) Pol der
Hilfsbatterie B oder den Booster an.
F Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B oder den Booster (oder an den
Masseanschlusspunkt des Hilfsfahrzeugs) an.
F Schließen Sie das andere Ende des
grünen oder schwarzen Kabels an den
Massepunkt
C d

es nicht startenden
Fahrzeugs an.
F Starten Sie den Motor des Hilfsfahrzeugs
un d lassen Sie ihn einige Minuten laufen.
F
Bet

ätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten
Sie die Zündung aus und warten Sie einen
Moment, bevor Sie es erneut versuchen.
Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen
24V-Batterie-Booster oder höher.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens
der der entladenen Batterie entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie alle elektrischen Verbraucher
der beiden Fahrzeuge aus (Autoradio,
Scheibenwischer, Leuchten,
...

).
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe mobiler Teile des
Motors befinden (Ventilator, Riemen,
..

.).
Klemmen Sie den (+) Pol nicht ab, wenn
der Motor läuft.
F Warten Sie, bis der Motor gleichmäßig im
Le erlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F
Fal

ls Ihr Fahrzeug damit ausgestattet
ist, bringen Sie die Plastikabdeckung
des
(+

)
Po
ls wieder an.
F
Lassen Sie den Motor bei fahrendem
Fahrzeug oder im Stillstand mindestens
30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Bestimmte Funktionen, darunter
STOP & START, sind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.
8
Bei Pannen und Störungen

214
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016

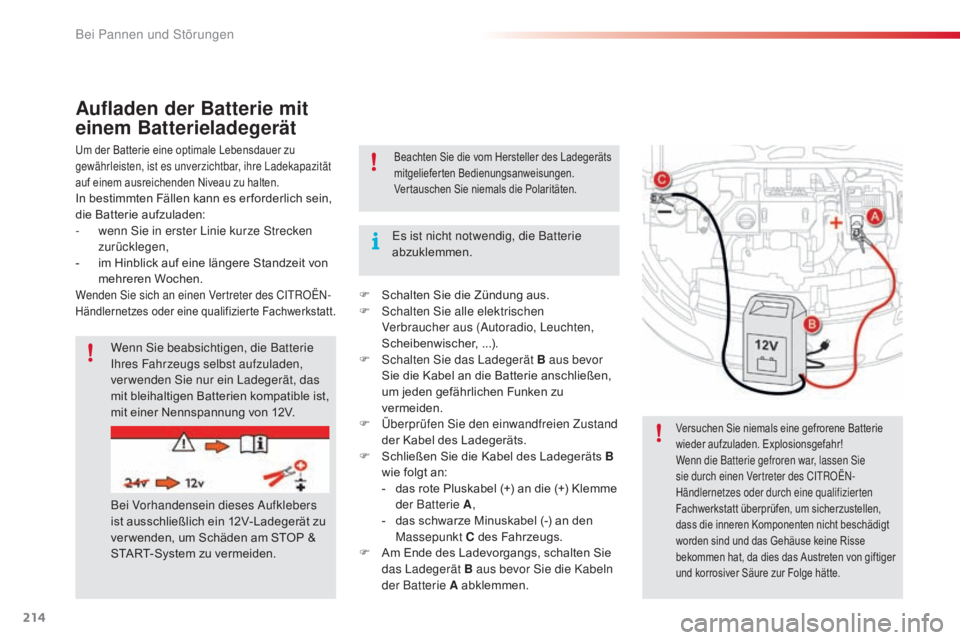

Aufladen der Batterie mit
einem Batterieladegerät
Um der Batterie eine optimale Lebensdauer zu
gewährleisten, ist es unverzichtbar, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein,
die Batterie aufzuladen:
-
wen
n Sie in erster Linie kurze Strecken
zurücklegen,
-
im Hi

nblick auf eine längere Standzeit von
mehreren Wochen.
Wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Es ist nicht notwendig, die Batterie
abzuklemmen.
Versuchen Sie niemals eine gefrorene Batterie
wieder aufzuladen. Explosionsgefahr!
Wenn die Batterie gefroren war, lassen Sie
sie durch einen Vertreter des CITROËN-
Händlernetzes oder durch eine qualifizierten
Fachwerkstatt überprüfen, um sicherzustellen,
dass die inneren Komponenten nicht beschädigt
worden sind und das Gehäuse keine Risse
bekommen hat, da dies das Austreten von giftiger
und korrosiver Säure zur Folge hätte.
Wenn Sie beabsichtigen, die Batterie
Ihres Fahrzeugs selbst aufzuladen,
ver wenden Sie nur ein Ladegerät, das
mit bleihaltigen Batterien kompatible ist,
mit einer Nennspannung von 12V.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V-Ladegerät zu
ver wenden, um Schäden am STOP &
START-System zu vermeiden.
Beachten Sie die vom Hersteller des Ladegeräts
mitgelieferten Bedienungsanweisungen.
Vertauschen Sie niemals die Polaritäten.
F Schalten Sie die Zündung aus.
F Sch alten Sie alle elektrischen
Verbraucher aus (Autoradio, Leuchten,
Scheibenwischer,
...

).
F
Sch

alten Sie das Ladegerät B aus bevor
Sie die Kabel an die Batterie anschließen,
um jeden gefährlichen Funken zu
vermeiden.
F
Über

prüfen Sie den einwandfreien Zustand
der Kabel des Ladegeräts.
F
Sch

ließen Sie die Kabel des Ladegeräts B
wie folgt an:
-
das r

ote Pluskabel (+) an die (+) Klemme
der Batterie A ,
-
das s

chwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
F
Am En

de des Ladevorgangs, schalten Sie
das Ladegerät B aus bevor Sie die Kabeln
der Batterie A abklemmen.
Bei Pannen und Störungen

215
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
Schnellverschlussklemme

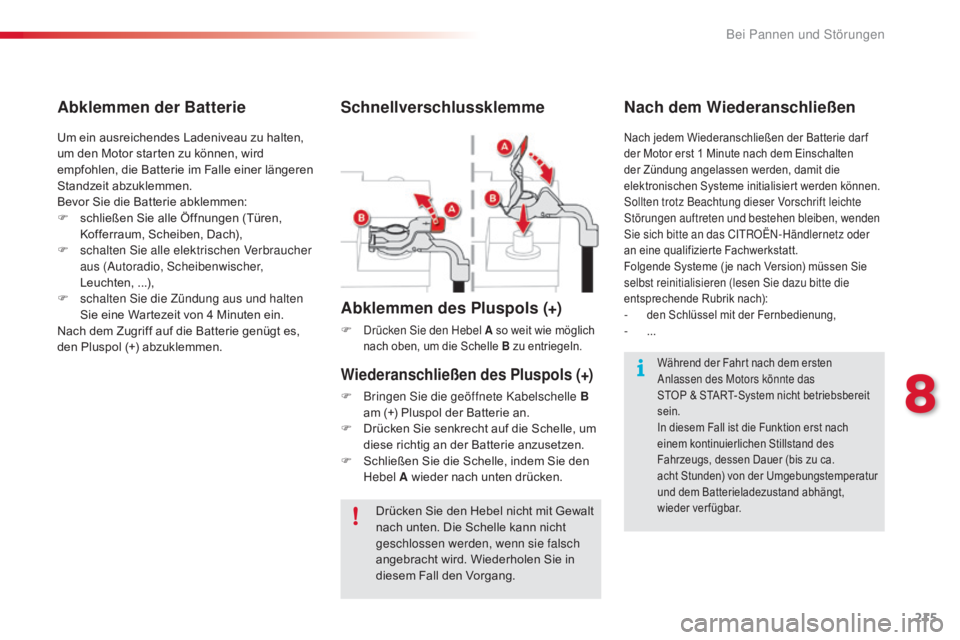

Abklemmen des Pluspols (+)
F Drücken Sie den Hebel A so weit wie möglich
nach oben, um die Schelle B zu entriegeln.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das
STOP
& ST
ART-System nicht betriebsbereit
sein.
In diesem Fall ist die Funktion erst nach
einem kontinuierlichen Stillstand des
Fahrzeugs, dessen Dauer (bis zu ca.
acht
St

unden) von der Umgebungstemperatur
und dem Batterieladezustand abhängt,
wieder verfügbar.
Um ein ausreichendes Ladeniveau zu halten,
um den Motor starten zu können, wird
empfohlen, die Batterie im Falle einer längeren
Standzeit abzuklemmen.
Bevor Sie die Batterie abklemmen:
F
sch

ließen Sie alle Öffnungen (Türen,
Kofferraum, Scheiben, Dach),
F
sch

alten Sie alle elektrischen Verbraucher
aus (Autoradio, Scheibenwischer,
Leuchten,
...),
F sch

alten Sie die Zündung aus und halten
Sie eine Wartezeit von 4 Minuten ein.
Nach dem Zugriff auf die Batterie genügt es,
den Pluspol (+) abzuklemmen.
Abklemmen der Batterie
Nach jedem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an das CITROËN-Händlernetz oder
an eine qualifizierte Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen Sie
selbst reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach):
- den Schlüssel mit der Fernbedienung,- ...
Nach dem Wiederanschließen
Wiederanschließen des Pluspols (+)
F Bringen Sie die geöffnete Kabelschelle B
am ( +) Pluspol der Batterie an.
F
Drü

cken Sie senkrecht auf die Schelle, um
diese richtig an der Batterie anzusetzen.
F
Sch

ließen Sie die Schelle, indem Sie den
Hebel A wieder nach unten drücken.
8
Bei Pannen und Störungen

216
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016

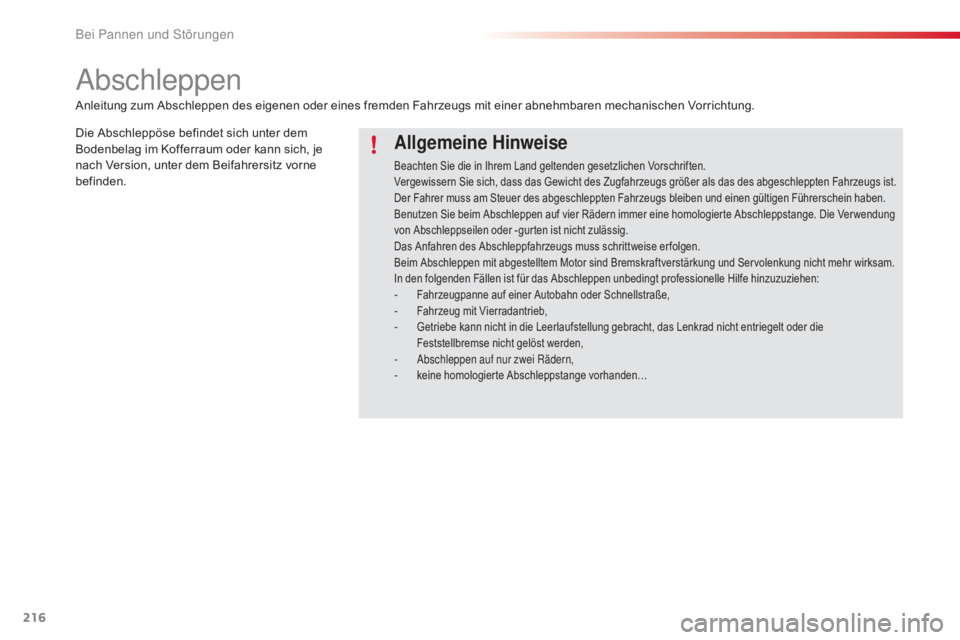

Abschleppen
Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte Abschleppstange. Die Ver wendung
von Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss schrittweise er folgen.
Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und Servolenkung nicht mehr wirksam.
In den folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe hinzuzuziehen:
- Fahrzeugpanne auf einer Autobahn oder Schnellstraße,- Fahrzeug mit Vierradantrieb,- Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder die
Feststellbremse nicht gelöst werden,
- Abschleppen auf nur zwei Rädern,- keine homologierte Abschleppstange vorhanden…
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren mechanischen Vorrichtung.
Die Abschleppöse befindet sich unter dem
Bodenbelag im Kofferraum oder kann sich, je
nach Version, unter dem Beifahrersitz vorne
befinden.
Bei Pannen und Störungen

217
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016

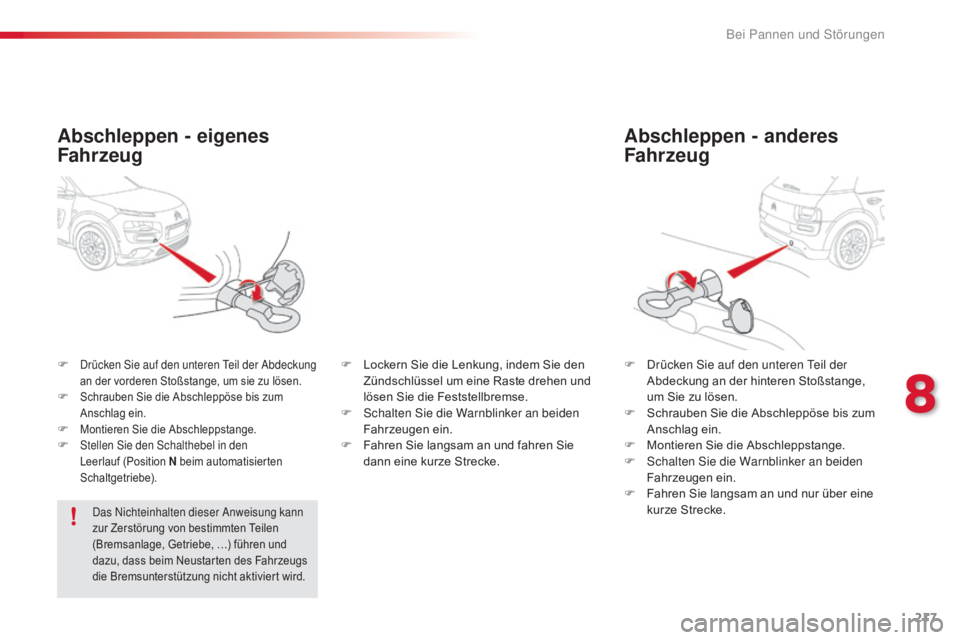

Abschleppen - anderes
Fahrzeug
F Drücken Sie auf den unteren Teil der
Abdeckung an der hinteren Stoßstange,
um Sie zu lösen.
F
Sch

rauben Sie die Abschleppöse bis zum
Anschlag ein.
F
Mon

tieren Sie die Abschleppstange.
F
Sch

alten Sie die Warnblinker an beiden
Fahrzeugen ein.
F
Fah

ren Sie langsam an und nur über eine
kurze Strecke.
F Drücken Sie auf den unteren Teil der Abdeckung
an der vorderen Stoßstange, um sie zu lösen.
F Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
F Montieren Sie die Abschleppstange.F Stellen Sie den Schalthebel in den
Leerlauf (Position N beim automatisierten
Schaltgetriebe).
Abschleppen - eigenes
Fahrzeug
Das Nichteinhalten dieser Anweisung kann
zur Zerstörung von bestimmten Teilen
(Bremsanlage, Getriebe, …) führen und
dazu, dass beim Neustarten des Fahrzeugs
die Bremsunterstützung nicht aktiviert wird.
F Lockern Sie die Lenkung, indem Sie den
Zü
ndschlüssel um eine Raste drehen und
lösen Sie die Feststellbremse.
F
Sch

alten Sie die Warnblinker an beiden
Fahrzeugen ein.
F
Fah

ren Sie langsam an und fahren Sie
dann eine kurze Strecke.
8
Bei Pannen und Störungen

218
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2016

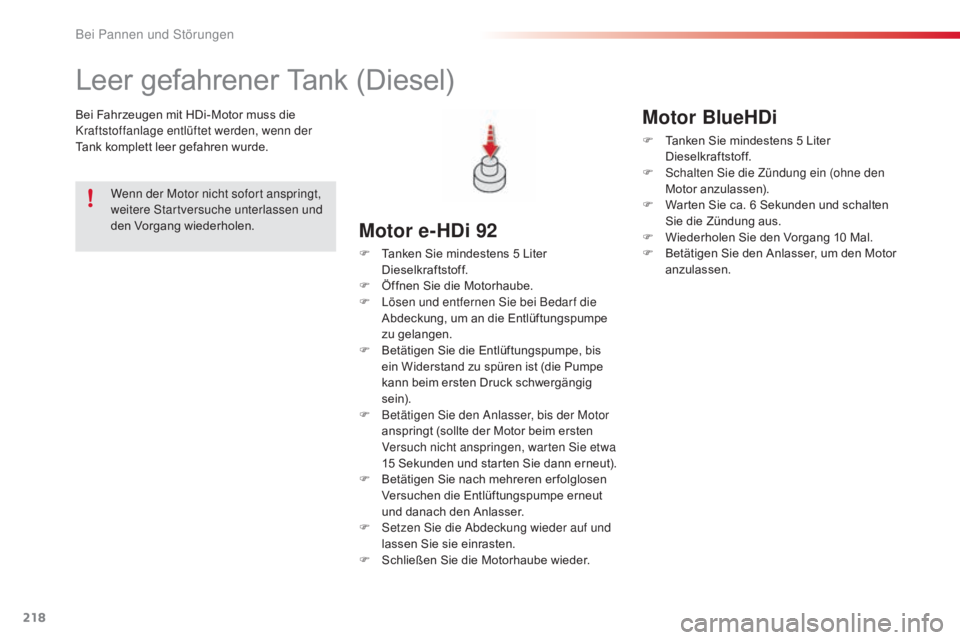

Leer gefahrener Tank (Diesel)
Bei Fahrzeugen mit HDi-Motor muss die
Kraftstoffanlage entlüftet werden, wenn der
Tank komplett leer gefahren wurde.
Motor e-HDi 92
F Tanken Sie mindestens 5 Liter
Dieselkraftstoff.
F
Öff

nen Sie die Motorhaube.
F
Lös

en und entfernen Sie bei Bedar f die
Abdeckung, um an die Entlüftungspumpe
zu gelangen.
F
Bet

ätigen Sie die Entlüftungspumpe, bis
ein Widerstand zu spüren ist (die Pumpe
kann beim ersten Druck schwergängig
sein).
F
Bet

ätigen Sie den Anlasser, bis der Motor
anspringt (sollte der Motor beim ersten
Versuch nicht anspringen, warten Sie etwa
15
Se

kunden und starten Sie dann erneut).
F
Bet

ätigen Sie nach mehreren er folglosen
Versuchen die Entlüftungspumpe erneut
und danach den Anlasser.
F
Set

zen Sie die Abdeckung wieder auf und
lassen Sie sie einrasten.
F
Sch

ließen Sie die Motorhaube wieder.
Wenn der Motor nicht sofort anspringt,
weitere Startversuche unterlassen und
den Vorgang wiederholen.
Motor BlueHDi
F Tanken Sie mindestens 5 Liter
Die
selkraftstoff.
F
Sch

alten Sie die Zündung ein (ohne den
Motor anzulassen).
F
War

ten Sie ca. 6 Sekunden und schalten
Sie die Zündung aus.
F
Wie

derholen Sie den Vorgang 10 Mal.
F
Bet

ätigen Sie den Anlasser, um den Motor
anzulassen.
Bei Pannen und Störungen
