CITROEN C4 CACTUS 2018 Instructieboekjes (in Dutch)

199
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

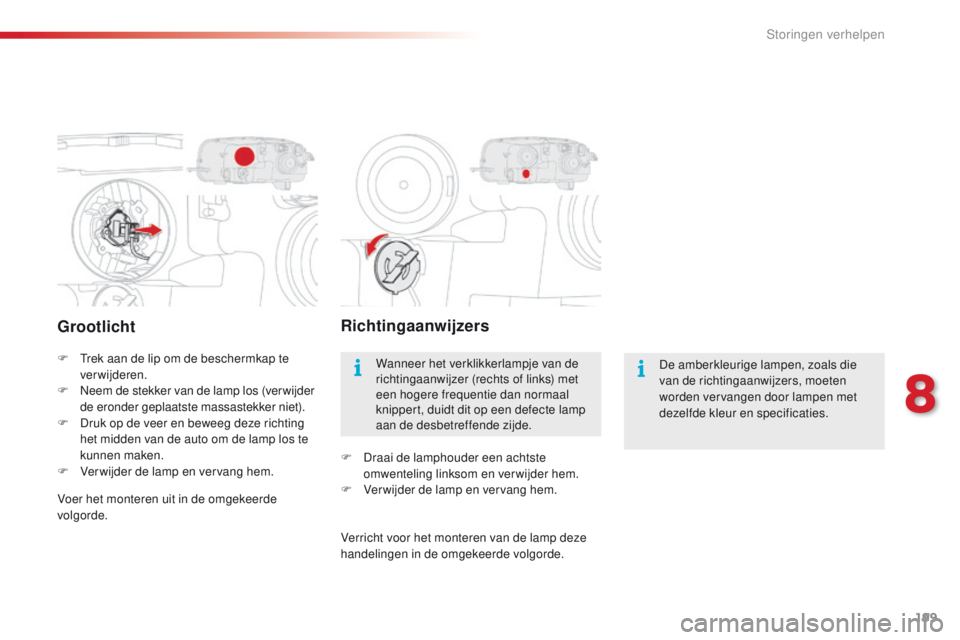

Grootlicht
F Trek aan de lip om de beschermkap te
verwijderen.
F
Ne

em de stekker van de lamp los (ver wijder
de eronder geplaatste massastekker niet).
F
Dr

uk op de veer en beweeg deze richting
het midden van de auto om de lamp los te
kunnen maken.
F
Ver

wijder de lamp en vervang hem.
Richtingaanwijzers
De amberkleurige lampen, zoals die
van de richtingaanwijzers, moeten
worden vervangen door lampen met
dezelfde kleur en specificaties.
Wanneer het verklikkerlampje van de
richtingaanwijzer (rechts of links) met
een hogere frequentie dan normaal
knippert, duidt dit op een defecte lamp
aan de desbetreffende zijde.
F
Dr

aai de lamphouder een achtste
omwenteling linksom en verwijder hem.
F
Ver

wijder de lamp en vervang hem.
Voer het monteren uit in de omgekeerde
volgorde.
Verricht voor het monteren van de lamp deze
handelingen in de omgekeerde volgorde.
8
Storingen verhelpen

200
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

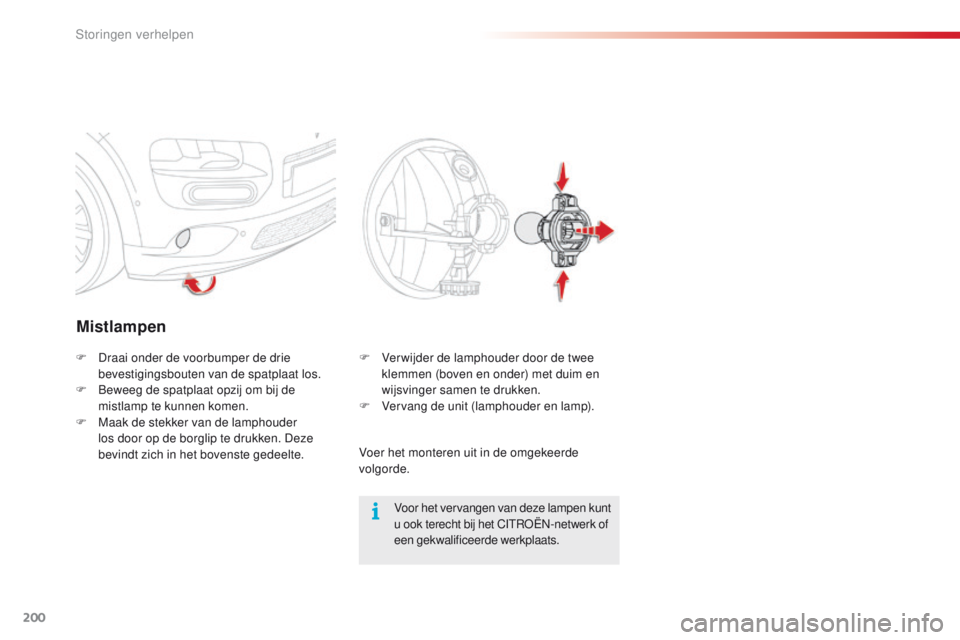

Mistlampen
Voor het vervangen van deze lampen kunt
u ook terecht bij het CITROËN-netwerk of
een gekwalificeerde werkplaats.
F
Dr

aai onder de voorbumper de drie
bevestigingsbouten van de spatplaat los.
F
Be

weeg de spatplaat opzij om bij de
mistlamp te kunnen komen.
F
Ma

ak de stekker van de lamphouder
los door op de borglip te drukken. Deze
bevindt zich in het bovenste gedeelte. F
Ve
r wijder de lamphouder door de twee
klemmen (boven en onder) met duim en
wijsvinger samen te drukken.
F
Ve
rvang de unit (lamphouder en lamp).
Voer het monteren uit in de omgekeerde
volgorde.
Storingen verhelpen

201
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

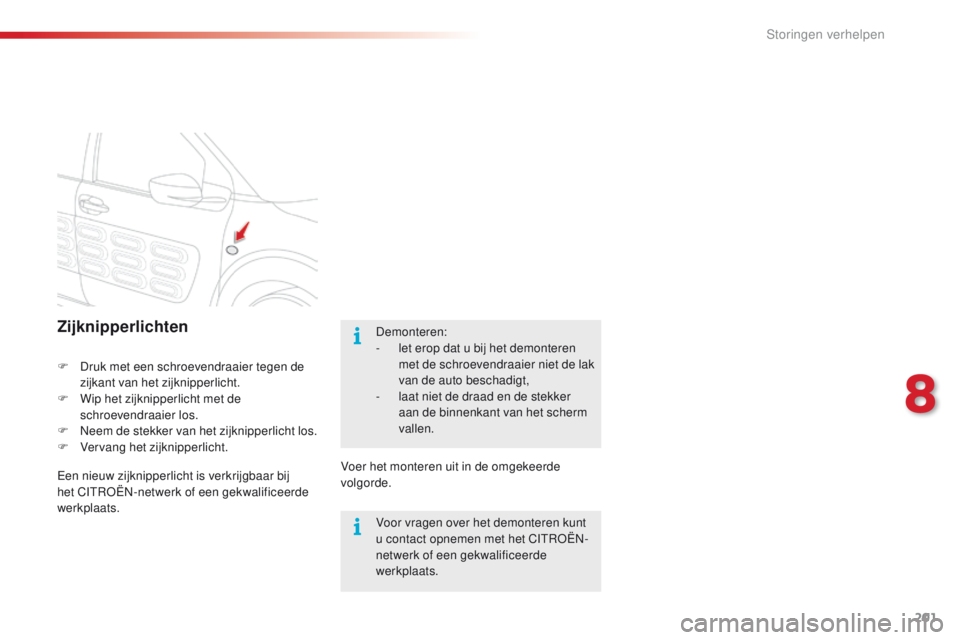

Zijknipperlichten
F Druk met een schroevendraaier tegen de
zijkant van het zijknipperlicht.
F
Wi

p het zijknipperlicht met de
schroevendraaier los.
F
Ne

em de stekker van het zijknipperlicht los.
F
Ver

vang het zijknipperlicht.
Een nieuw zijknipperlicht is verkrijgbaar bij
het CITROËN-netwerk of een gekwalificeerde
werkplaats. Voer het monteren uit in de omgekeerde
volgorde.Demonteren:
-
le

t erop dat u bij het demonteren
met de schroevendraaier niet de lak
van de auto beschadigt,
-
la

at niet de draad en de stekker
aan de binnenkant van het scherm
vallen.
Voor vragen over het demonteren kunt
u contact opnemen met het CITROËN-
netwerk of een gekwalificeerde
werkplaats.
8
Storingen verhelpen

202
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

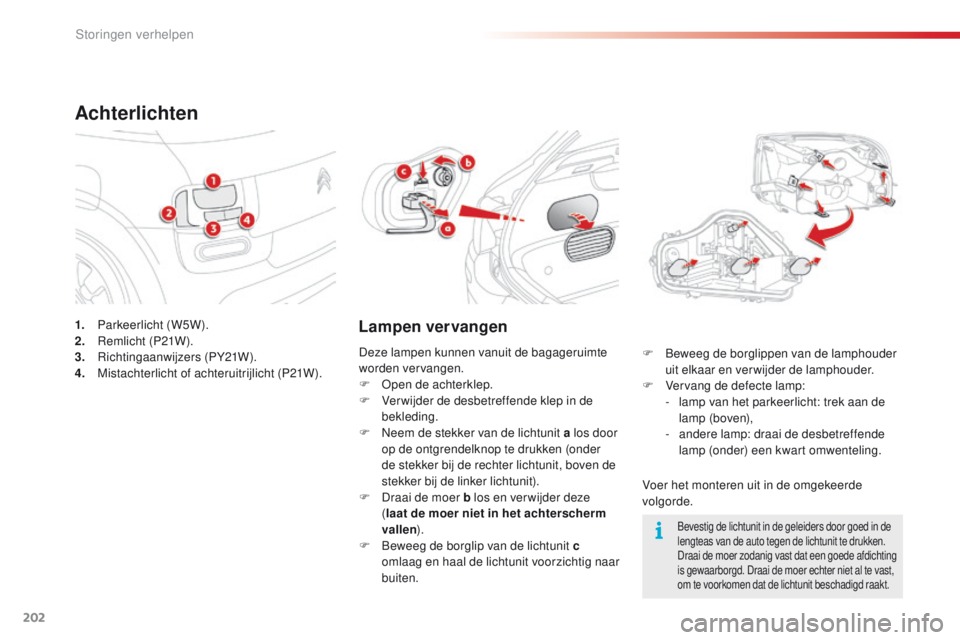

1. Parkeerlicht (W5W).
2. Rem licht (P21W).
3.
Ri

chtingaanwijzers (PY21W).
4.
Mi

stachterlicht of achteruitrijlicht (P21W).
Achterlichten
Lampen vervangen
Voer het monteren uit in de omgekeerde
volgorde. F
Be
weeg de borglippen van de lamphouder
uit elkaar en verwijder de lamphouder.
F
Ve
rvang de defecte lamp:
-
la
mp van het parkeerlicht: trek aan de
lamp (boven),
-
an
dere lamp: draai de desbetreffende
lamp (onder) een kwart omwenteling.
Deze lampen kunnen vanuit de bagageruimte
worden vervangen.
F
Op

en de achterklep.
F
Ve

rwijder de desbetreffende klep in de
bekleding.
F
Ne

em de stekker van de lichtunit a los door
op de ontgrendelknop te drukken (onder
de stekker bij de rechter lichtunit, boven de
stekker bij de linker lichtunit).
F Dr
aai de moer b los en ver wijder deze
( laat de moer niet in het achterscherm
vallen ).
F
Be

weeg de borglip van de lichtunit c
omlaag en haal de lichtunit voorzichtig naar
buiten.
Bevestig de lichtunit in de geleiders door goed in de
lengteas van de auto tegen de lichtunit te drukken.
Draai de moer zodanig vast dat een goede afdichting
is gewaarborgd. Draai de moer echter niet al te vast,
om te voorkomen dat de lichtunit beschadigd raakt.
Storingen verhelpen

203
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

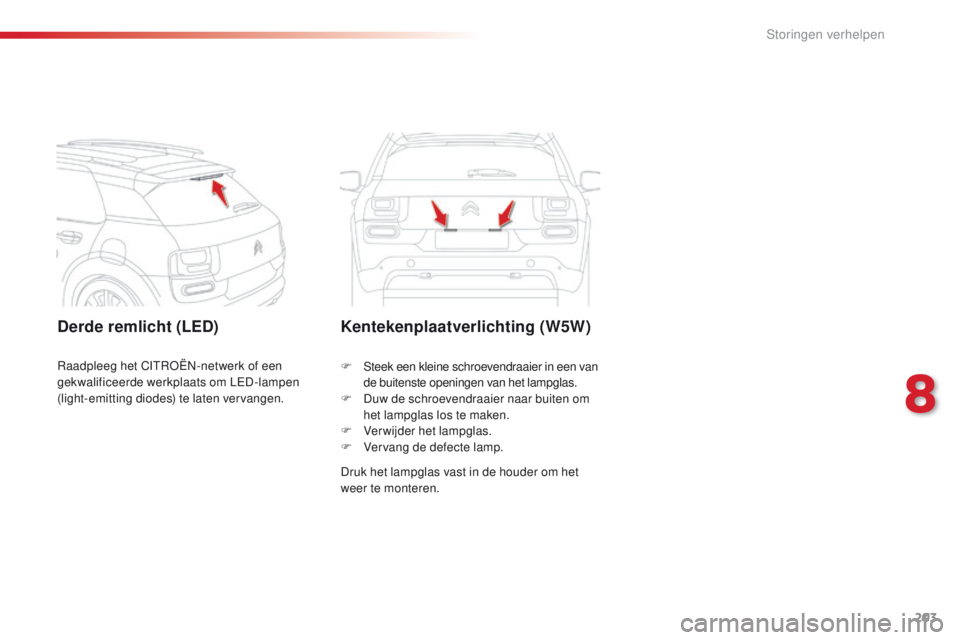

Derde remlicht (LED)Kentekenplaatverlichting (W5W)
Druk het lampglas vast in de houder om het
weer te monteren. F
St
eek een kleine schroevendraaier in een van
de buitenste openingen van het lampglas.
F
Du
w de schroevendraaier naar buiten om
het lampglas los te maken.
F
Ve
rwijder het lampglas.
F
Ve
rvang de defecte lamp.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats om LED-lampen
(light-emitting diodes) te laten vervangen.
8
Storingen verhelpen

204
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

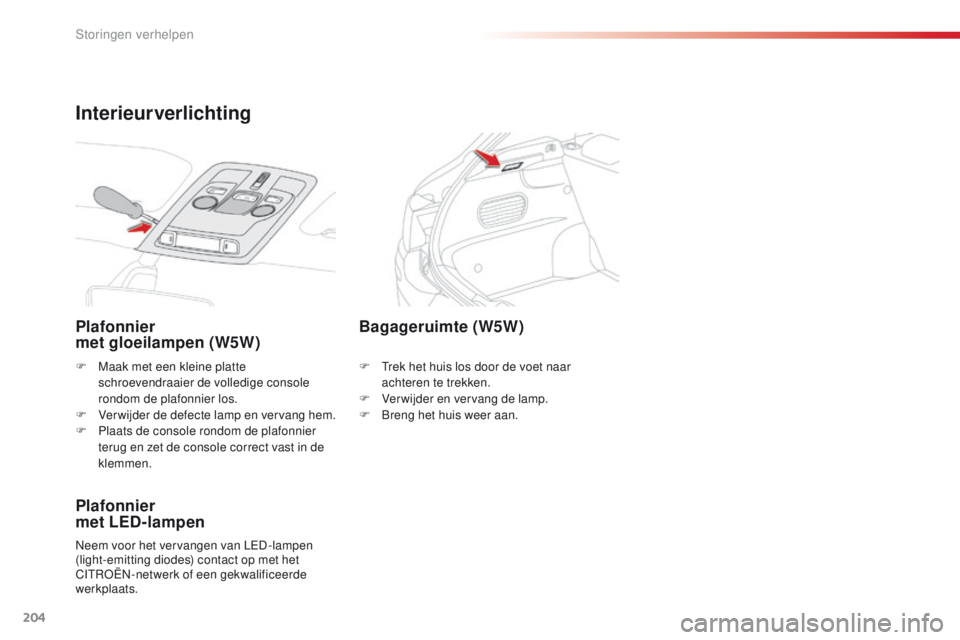

F Maak met een kleine platte
schroevendraaier de volledige console
rondom de plafonnier los.
F
Ver

wijder de defecte lamp en vervang hem.
F
Pl

aats de console rondom de plafonnier
terug en zet de console correct vast in de
klemmen.
Plafonnier
met gloeilampen (W5W)
Plafonnier
met LED-lampen
Neem voor het vervangen van LED-lampen
(light-emitting diodes) contact op met het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Bagageruimte (W5W)
F Trek het huis los door de voet naar
a
chteren te trekken.
F
Ver

wijder en vervang de lamp.
F
Br

eng het huis weer aan.
Interieurverlichting
Storingen verhelpen

205
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

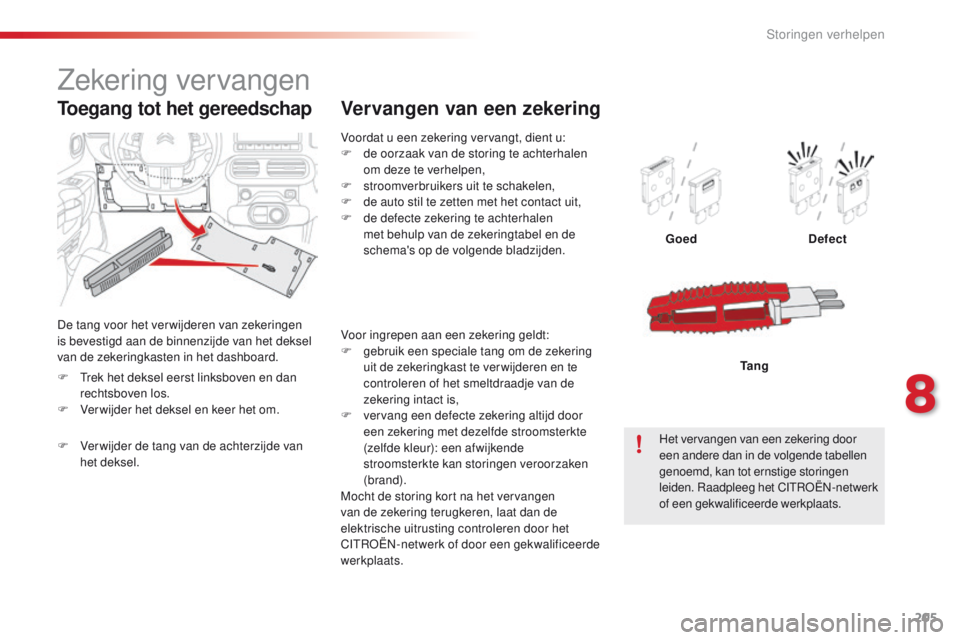

Voordat u een zekering vervangt, dient u:
F de oorzaak van de storing te achterhalen
om deze te verhelpen,
F
st

roomverbruikers uit te schakelen,
F
de a

uto stil te zetten met het contact uit,
F
de d

efecte zekering te achterhalen
met behulp van de zekeringtabel en de
schema's op de volgende bladzijden.
Vervangen van een zekering
Goed Defect
Het vervangen van een zekering door
een andere dan in de volgende tabellen
genoemd, kan tot ernstige storingen
leiden. Raadpleeg het CITROËN-netwerk
of een gekwalificeerde werkplaats. Tang
Zekering vervangen
De tang voor het verwijderen van zekeringen
is bevestigd aan de binnenzijde van het deksel
van de zekeringkasten in het dashboard.
Toegang tot het gereedschap
Voor ingrepen aan een zekering geldt:
F ge
bruik een speciale tang om de zekering
uit de zekeringkast te ver wijderen en te
controleren of het smeltdraadje van de
zekering intact is,
F
ve

rvang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte
(zelfde kleur): een afwijkende
stroomsterkte kan storingen veroorzaken
(brand).
Mocht de storing kort na het vervangen
van de zekering terugkeren, laat dan de
elektrische uitrusting controleren door het
CITROËN-netwerk of door een gekwalificeerde
werkplaats.
F
Tr

ek het deksel eerst linksboven en dan
rechtsboven los.
F
Ver

wijder het deksel en keer het om.
F
Ve

r wijder de tang van de achterzijde van
het deksel.
8
Storingen verhelpen

206
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

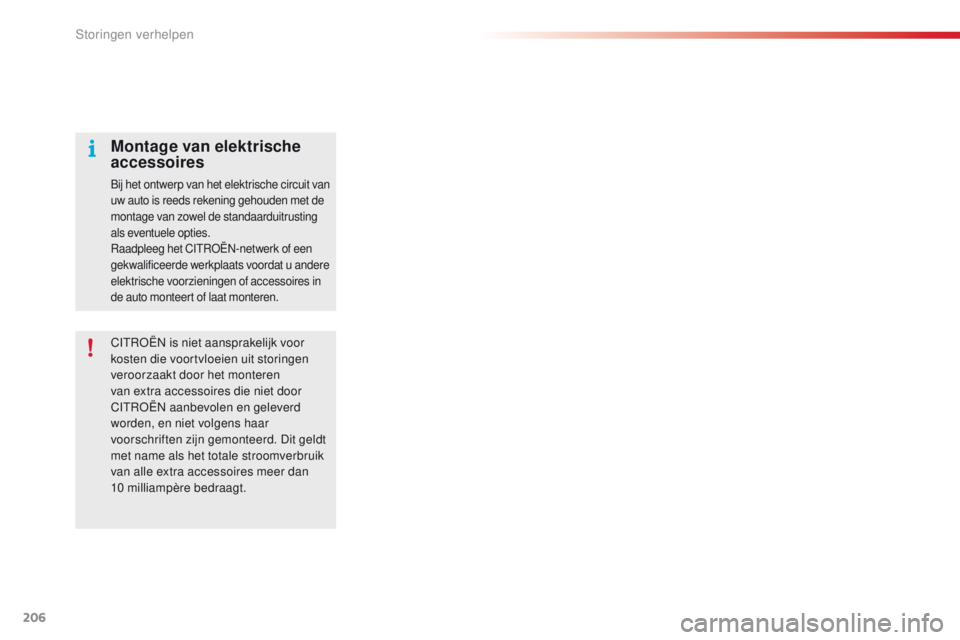

CITROËN is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het monteren
van extra accessoires die niet door
CITROËN aanbevolen en geleverd
worden, en niet volgens haar
voorschriften zijn gemonteerd. Dit geldt
met name als het totale stroomverbruik
van alle extra accessoires meer dan
10
mil
liampère bedraagt.
Montage van elektrische
accessoires
Bij het ontwerp van het elektrische circuit van
uw auto is reeds rekening gehouden met de
montage van zowel de standaarduitrusting
als eventuele opties.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats voordat u andere
elektrische voorzieningen of accessoires in
de auto monteert of laat monteren.
Storingen verhelpen

207
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016
Zekeringen dashboard
De twee zekeringkasten bevinden zich aan
de onderzijde van het dashboard, onder het
stuurwiel.Zekering
n r. Ampère

(A) Functies
F01 10Rempedaal (schakelaar 2), Stop & Start.
F02 5Koplamphoogteverstelling, extra verwarming (diesel),
parkeerhulp, diagnoseaansluiting, buitenspiegels (elektrische
verstelling), Grip Control.
F03 10Brandstofadditiefpomp (diesel), elektrische stuurbekrachtiging,
koppelingspedaal (schakelaar).
F04 5Regen-/lichtsensor.
F06 10Rempedaal (schakelaar 1), diagnoseaansluiting.
F08 5Module stuurkolomschakelaars en stuurwieltoetsen.
F10 5Urgence-oproep / Assistance-oproep.
F12 5Stop & Start, ABS, ESP.
F13 5Parkeerhulp, achteruitrijcamera.
F14 10Elektronisch gestuurde versnellingsbak, schakelaarpaneel
(onder touchscreen tablet), airconditioning, touchscreen tablet.
F16 1512V-aansluiting.
F18 20Autoradio.
Toegang tot de zekeringen
F Maak het deksel los door het aan de bovenzijde
eerst links en vervolgens rechts los te trekken.
Linker zekeringkast
8
Storingen verhelpen

208
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

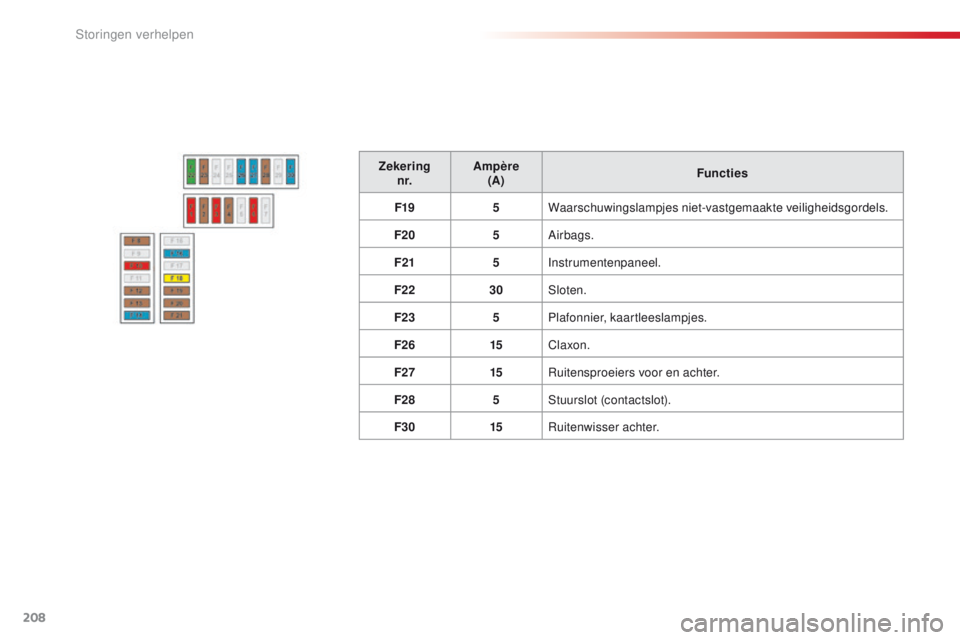

Zekeringn r. Ampère

(A) Functies
F19 5Waarschuwingslampjes niet-vastgemaakte veiligheidsgordels.
F20 5Airbags.
F21 5Instrumentenpaneel.
F22 30Sloten.
F23 5Plafonnier, kaartleeslampjes.
F26 15Claxon.
F27 15Ruitensproeiers voor en achter.
F28 5Stuurslot (contactslot).
F30 15Ruitenwisser achter.
Storingen verhelpen
