CITROEN C4 CACTUS 2018 Instructieboekjes (in Dutch)

169
C4-cactus_nl_Chap07_info-pratiques_ed01-2016

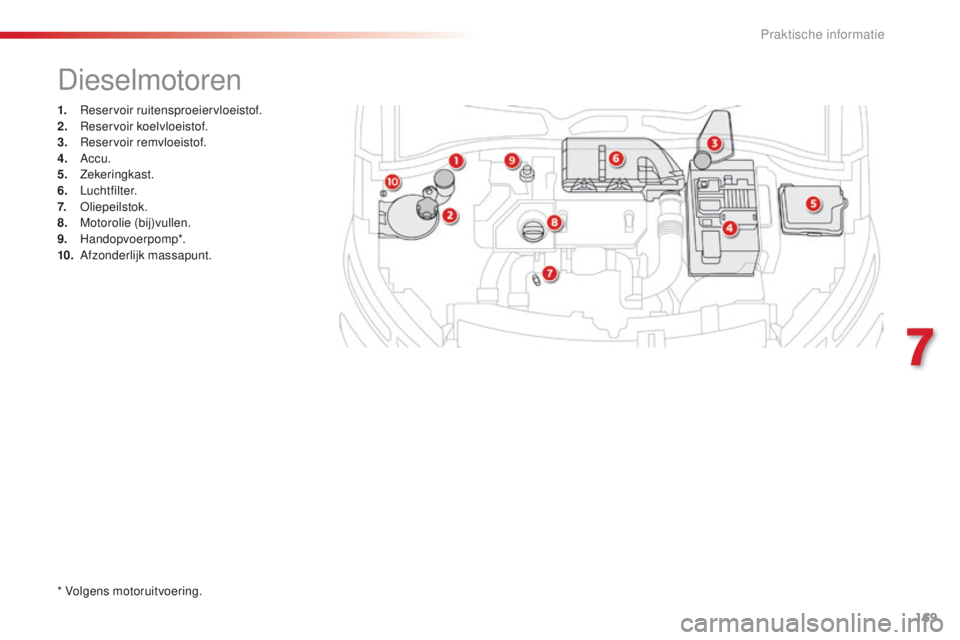

1. Reservoir ruitensproeiervloeistof.
2. Re servoir koelvloeistof.
3.
Re

servoir remvloeistof.
4.
Ac

cu.
5.
Ze

keringkast.
6.
Lu

chtfilter.
7.
O

liepeilstok.
8.
Mo

torolie (bij)vullen.
9.
H

andopvoerpomp*.
10.
Af

zonderlijk massapunt.
Dieselmotoren
* Volgens motoruitvoering.
7
Praktische informatie

170
C4-cactus_nl_Chap07_info-pratiques_ed01-2016

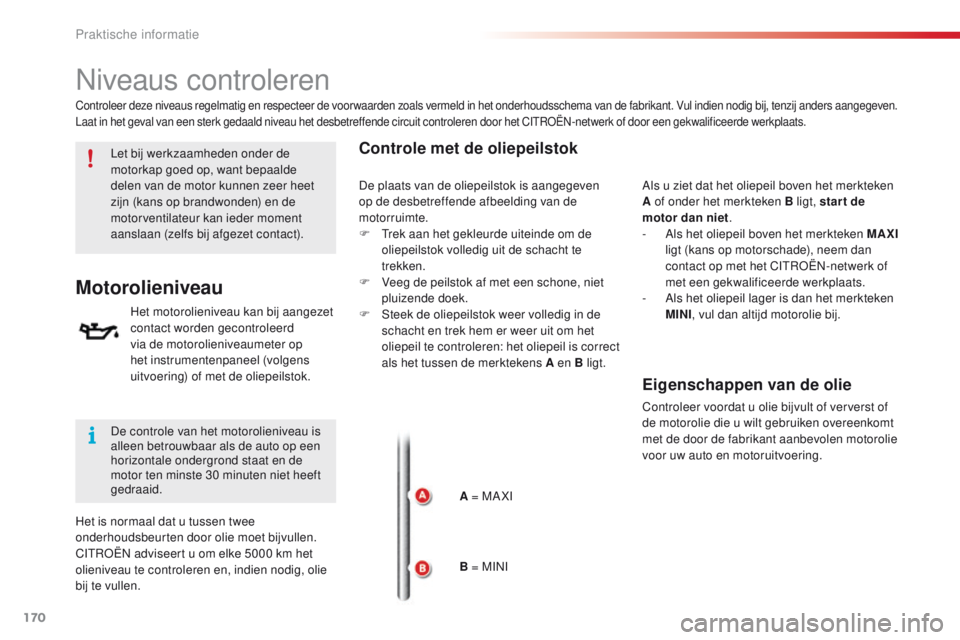

Niveaus controleren
Let bij werkzaamheden onder de
motorkap goed op, want bepaalde
delen van de motor kunnen zeer heet
zijn (kans op brandwonden) en de
motorventilateur kan ieder moment
aanslaan (zelfs bij afgezet contact).
Motorolieniveau
Het motorolieniveau kan bij aangezet
contact worden gecontroleerd
via de motorolieniveaumeter op
het instrumentenpaneel (volgens
uitvoering) of met de oliepeilstok.
Controle met de oliepeilstok
Controleer deze niveaus regelmatig en respecteer de voorwaarden zoals vermeld in het onderhoudsschema van de fabrikant. Vul indien nodig bij, tenzij anders aangegeven.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het CITROËN-netwerk of door een gekwalificeerde werkplaats.
Als u ziet dat het oliepeil boven het merkteken
A of onder het merkteken B ligt, star t de
motor dan niet.
-
Al

s het oliepeil boven het merkteken MAXI
ligt (kans op motorschade), neem dan
contact op met het CITROËN-netwerk of
met een gekwalificeerde werkplaats.
-
Al

s het oliepeil lager is dan het merkteken
MINI , vul dan altijd motorolie bij.
A = MA XI
B = MINI
De controle van het motorolieniveau is
alleen betrouwbaar als de auto op een
horizontale ondergrond staat en de
motor ten minste 30 minuten niet heeft
gedraaid.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen.
CITROËN adviseert u om elke 5000 km het
olieniveau te controleren en, indien nodig, olie
bij te vullen. De plaats van de oliepeilstok is aangegeven
op de desbetreffende afbeelding van de
motorruimte.
F
Tr

ek aan het gekleurde uiteinde om de
oliepeilstok volledig uit de schacht te
trekken.
F
Ve

eg de peilstok af met een schone, niet
pluizende doek.
F
St

eek de oliepeilstok weer volledig in de
schacht en trek hem er weer uit om het
oliepeil te controleren: het oliepeil is correct
als het tussen de merktekens A en B ligt.
Eigenschappen van de olie
Controleer voordat u olie bijvult of ververst of
de motorolie die u wilt gebruiken overeenkomt
met de door de fabrikant aanbevolen motorolie
voor uw auto en motoruitvoering.
Praktische informatie

171
C4-cactus_nl_Chap07_info-pratiques_ed01-2016

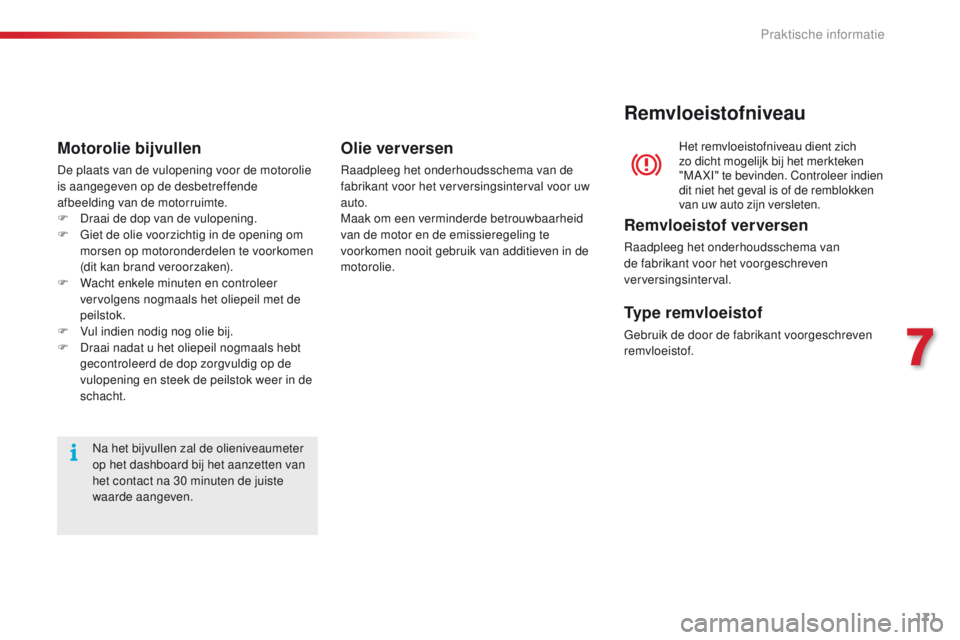

Na het bijvullen zal de olieniveaumeter
op het dashboard bij het aanzetten van
het contact na 30 minuten de juiste
waarde aangeven.
Motorolie bijvullen
De plaats van de vulopening voor de motorolie
is aangegeven op de desbetreffende
afbeelding van de motorruimte.
F
Dr
aai de dop van de vulopening.
F
Gi

et de olie voorzichtig in de opening om
morsen op motoronderdelen te voorkomen
(dit kan brand veroorzaken).
F
Wa

cht enkele minuten en controleer
vervolgens nogmaals het oliepeil met de
peilstok.
F
Vu

l indien nodig nog olie bij.
F
Dr

aai nadat u het oliepeil nogmaals hebt
gecontroleerd de dop zorgvuldig op de
vulopening en steek de peilstok weer in de
schacht.
Olie ver versen
Raadpleeg het onderhoudsschema van de
fabrikant voor het verversingsinterval voor uw
auto.
Maak om een verminderde betrouwbaarheid
van de motor en de emissieregeling te
voorkomen nooit gebruik van additieven in de
motorolie. Het remvloeistofniveau dient zich
zo dicht mogelijk bij het merkteken
"MAXI" te bevinden. Controleer indien
dit niet het geval is of de remblokken
van uw auto zijn versleten.
Remvloeistofniveau
Remvloeistof ver versen
Raadpleeg het onderhoudsschema van
de fabrikant voor het voorgeschreven
verversingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof.
7
Praktische informatie

172
C4-cactus_nl_Chap07_info-pratiques_ed01-2016

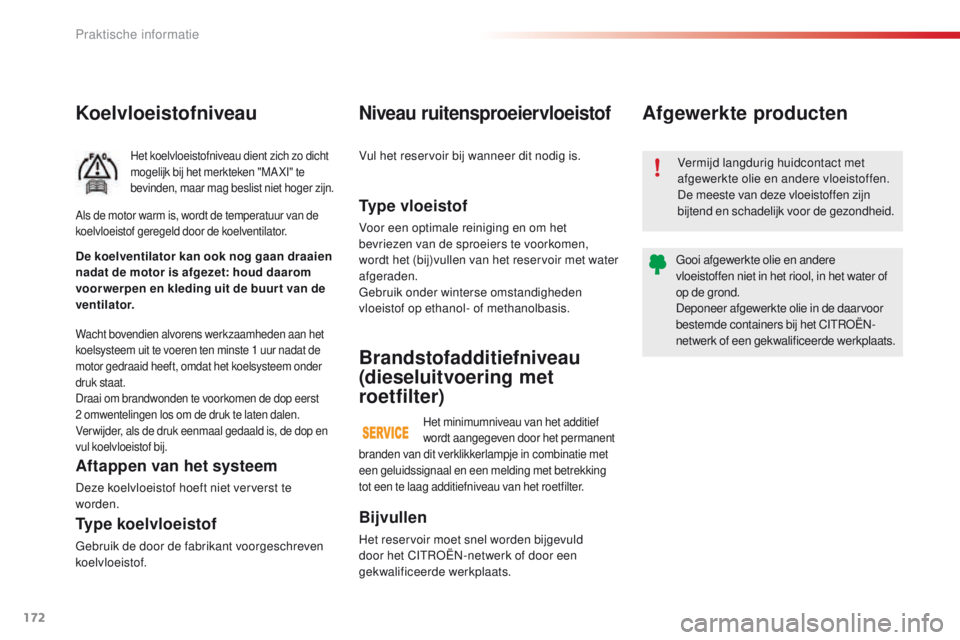

Koelvloeistofniveau
Het koelvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden, maar mag beslist niet hoger zijn.
Wacht bovendien alvorens werkzaamheden aan het
koelsysteem uit te voeren ten minste 1
u

ur nadat de
motor gedraaid heeft, omdat het koelsysteem onder
druk staat.
Draai om brandwonden te voorkomen de dop eerst
2
o

mwentelingen los om de druk te laten dalen.
Ver wijder, als de druk eenmaal gedaald is, de dop en
vul koelvloeistof bij.
Aftappen van het systeem
Deze koelvloeistof hoeft niet ververst te
worden. De koelventilator kan ook nog gaan draaien
nadat de motor is afgezet: houd daarom
voor werpen en kleding uit de buur t van de
ventilator.
Als de motor warm is, wordt de temperatuur van de
koelvloeistof geregeld door de koelventilator.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.
Type vloeistof
Voor een optimale reiniging en om het
bevriezen van de sproeiers te voorkomen,
wordt het (bij)vullen van het reservoir met water
afgeraden.
Gebruik onder winterse omstandigheden
vloeistof op ethanol- of methanolbasis.
Niveau ruitensproeiervloeistof
Vul het reservoir bij wanneer dit nodig is.
Bijvullen
Het reservoir moet snel worden bijgevuld
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Brandstofadditiefniveau
(dieseluitvoering met
roetfilter)
Het minimumniveau van het additief
wordt aangegeven door het permanent
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere
vloeistoffen niet in het riool, in het water of
op de grond.
Deponeer afgewerkte olie in de daarvoor
bestemde containers bij het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Afgewerkte producten
branden van dit verklikkerlampje in combinatie met
een geluidssignaal en een melding met betrekking
tot een te laag additiefniveau van het roetfilter.
Praktische informatie

173
C4-cactus_nl_Chap07_info-pratiques_ed01-2016
Controles
12V-accu
De accu is onderhoudsvrij.
Niettemin is het raadzaam om regelmatig te
controleren of de accupoolklemmen goed vastzitten
(bij uitvoeringen zonder snelsluiting voor de
accupoolklemmen) en of de aansluitingen schoon zijn.Laat de filters periodiek vervangen
volgens de in het onderhoudsschema
van de fabrikant aangegeven
intervallen.
Luchtfilter en interieurfilter
Laat bij het olie verversen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
Oliefilter
Raadpleeg, tenzij anders aangegeven, het onderhoudsschema van de fabrikant dat betrekking heeft op de motoruitvoering van uw auto voor het controleren van bepaalde onderdelen.Laat de controles eventueel uitvoeren door het CITROËN-netwerk of een gekwalificeerde werkplaats.Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen.
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Roetfilter (diesel)
Als het roetfilter vervuild begint te
raken, wordt u hierop geattendeerd
door het blijven branden van dit
lampje in combinatie met een
waarschuwingsmelding.
Ga om het roetfilter te regenereren, zodra de
omstandigheden het toelaten, met een snelheid
van minimaal 60 km/h rijden tot het lampje
dooft.
Als het lampje blijft branden, is het minimale
brandstofadditiefniveau bereikt.
Zie de rubriek "Niveau brandstofadditief ".
Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
Raadpleeg voordat u werkzaamheden uitvoert
aan de 12V-accu de desbetreffende rubriek
voor meer informatie over de te nemen
voorzorgsmaatregelen.
Uitvoeringen met het Stop & Start-
systeem zijn voorzien van een speciale
12V- loodac c u.
Deze accu mag uitsluitend worden
vervangen door het CITROËN-netwerk
of door een gekwalificeerde werkplaats.
7
Praktische informatie

174
C4-cactus_nl_Chap07_info-pratiques_ed01-2016

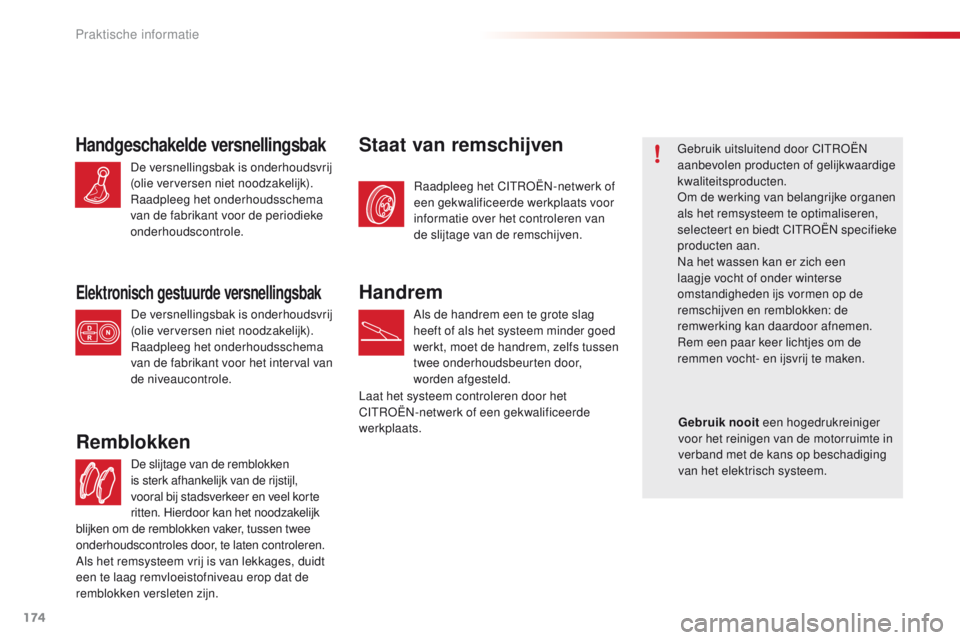

De slijtage van de remblokken
is sterk afhankelijk van de rijstijl,
vooral bij stadsverkeer en veel korte
ritten. Hierdoor kan het noodzakelijk
Remblokken
Raadpleeg het CITROËN-netwerk of
een gekwalificeerde werkplaats voor
informatie over het controleren van
de slijtage van de remschijven.
Staat van remschijvenGebruik uitsluitend door CITROËN
aanbevolen producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke organen
als het remsysteem te optimaliseren,
selecteert en biedt CITROËN specifieke
producten aan.
Na het wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
Rem een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.Handgeschakelde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor de periodieke
onderhoudscontrole.
Elektronisch gestuurde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
Handrem
Als de handrem een te grote slag
heeft of als het systeem minder goed
werkt, moet de handrem, zelfs tussen
twee onderhoudsbeurten door,
worden afgesteld.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats. Gebruik nooit
een hogedrukreiniger
voor het reinigen van de motorruimte in
verband met de kans op beschadiging
van het elektrisch systeem.
blijken om de remblokken vaker, tussen twee
onderhoudscontroles door, te laten controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn.
Praktische informatie

175
C4-cactus_nl_Chap07_info-pratiques_ed01-2016
Additief AdBlue® en SCR-systeem
voor BlueHDi-dieselmotoren
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft CITROËN ervoor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van het additief AdBlue®, dat ureum bevat,
zet een katalysator tot 85% van de stikstofoxides
(NOx) om in stikstof en water, stoffen die onschadelijk
zijn voor de gezondheid en het milieu.

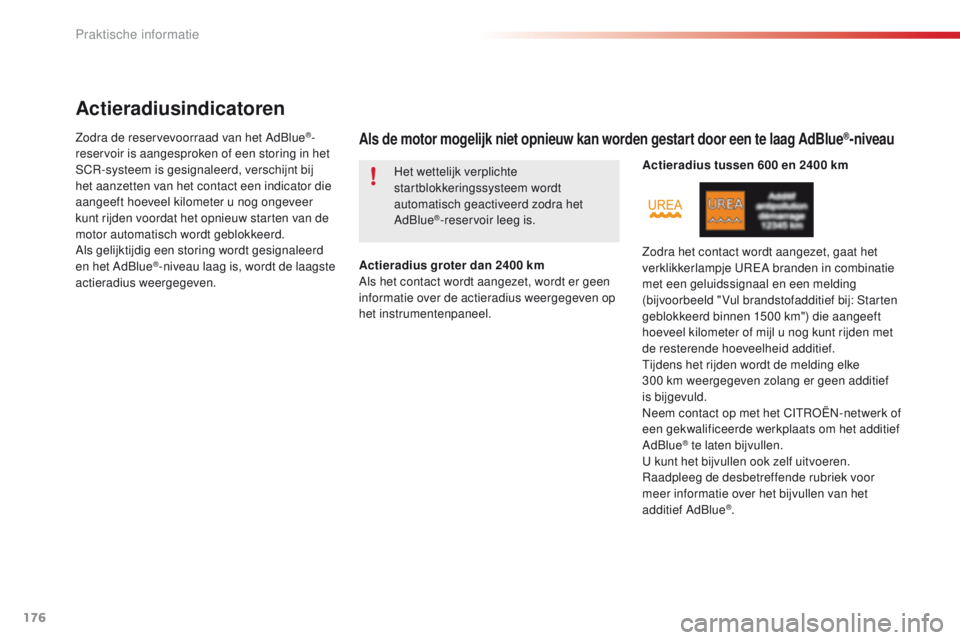

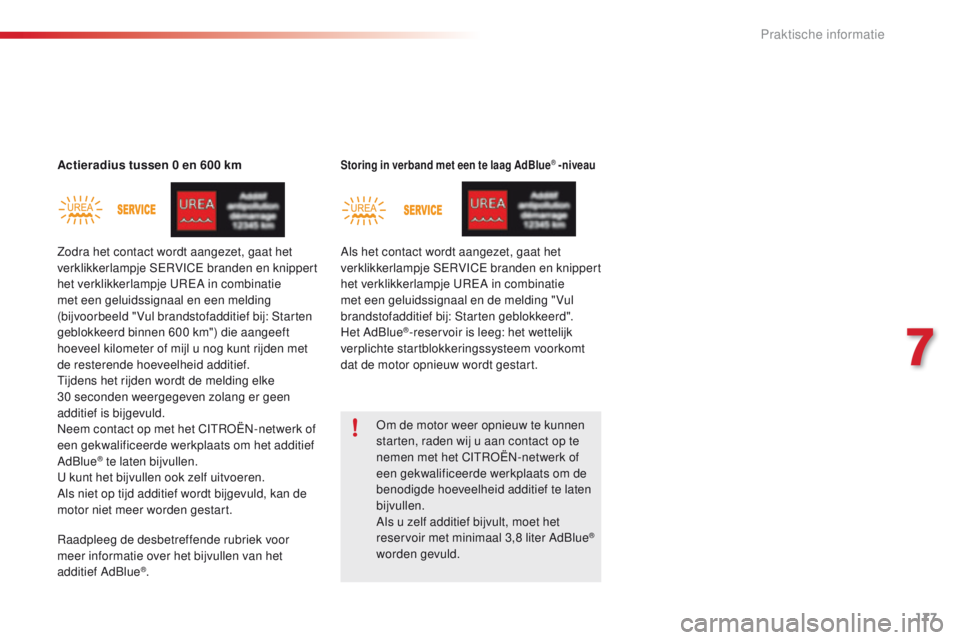

Als het AdBlue®-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.

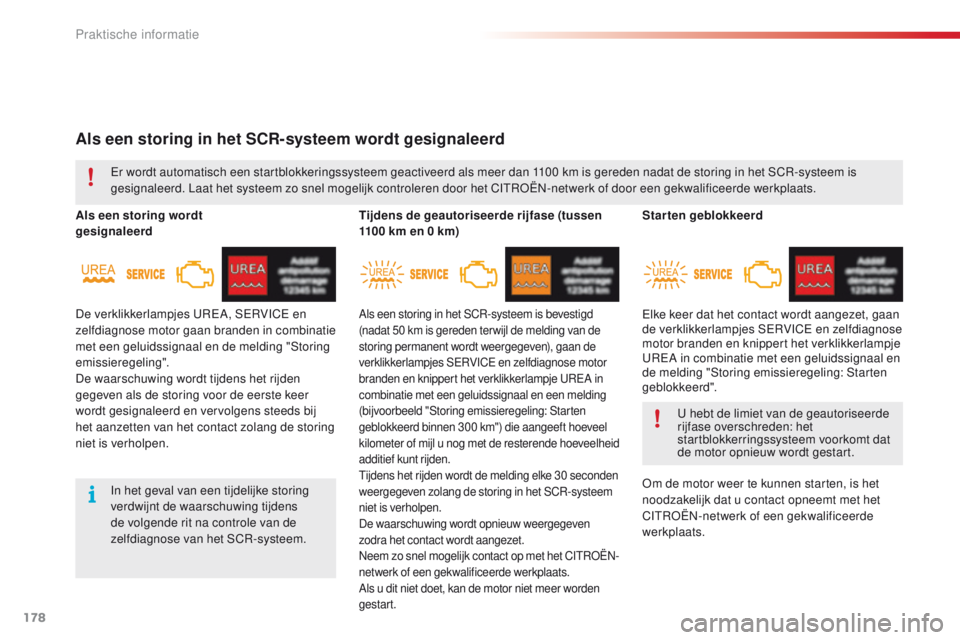

Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke stoffen
uit, waardoor hij niet meer aan de
Euro 6-emissienorm voldoet.
Neem bij een storing in het SCR-
systeem zo snel mogelijk contact op
met het CITROËN-netwerk of een
gekwalificeerde werkplaats: na 1100
k

m
wordt een systeem geactiveerd dat
het opnieuw starten van de motor
blokkeert.
Het additief AdBlue® bevindt zich in een
specifiek reservoir onder de bagageruimte,
aan de achterzijde van de auto. Het reservoir
heeft een inhoud van 17
l

iter, goed voor een
actieradius van ongeveer 20.000
k

m voordat
een waarschuwingssysteem u meldt dat u
met de resterende hoeveelheid additief nog
maximaal 2400
k

m kunt rijden.
Om ervoor te zorgen dat het SCR-systeem
goed blijft werken, wordt bij elke periodieke
onderhoudscontrole aan uw auto in het
CITROËN-netwerk of bij een gekwalificeerde
werkplaats het reservoir van het additief
AdBlue
® bijgevuld.
Als u ver wacht tussen twee periodieke
onderhoudscontroles meer dan 20.000
k

m te
rijden, raden wij u aan het reservoir tussentijds
te laten bijvullen door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
7
Praktische informatie

176
C4-cactus_nl_Chap07_info-pratiques_ed01-2016
Actieradiusindicatoren
Zodra de reservevoorraad van het AdBlue®-
reservoir is aangesproken of een storing in het
SCR-systeem is gesignaleerd, verschijnt bij
het aanzetten van het contact een indicator die
aangeeft hoeveel kilometer u nog ongeveer
kunt rijden voordat het opnieuw starten van de
motor automatisch wordt geblokkeerd.
Als gelijktijdig een storing wordt gesignaleerd
en het AdBlue
®-niveau laag is, wordt de laagste
actieradius weergegeven. Actieradius groter dan 2400 k
m
Als het contact wordt aangezet, wordt er geen
informatie over de actieradius weergegeven op
het instrumentenpaneel. Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het
AdBlue
®-reservoir leeg is.
Als de motor mogelijk niet opnieuw kan worden gestart door een te laag AdBlue®-niveau
Actieradius tussen 600 en 2400 km
Zodra het contact wordt aangezet, gaat het
verklikkerlampje UREA branden in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 1500 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
300
k

m weergegeven zolang er geen additief
is bijgevuld.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats om het additief
AdBlue
® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het bijvullen van het
additief AdBlue
®.
Praktische informatie

177
C4-cactus_nl_Chap07_info-pratiques_ed01-2016
Actieradius tussen 0 en 600 kmStoring in verband met een te laag AdBlue® -niveau
Om de motor weer opnieuw te kunnen
starten, raden wij u aan contact op te
nemen met het CITROËN-netwerk of
een gekwalificeerde werkplaats om de
benodigde hoeveelheid additief te laten
bijvullen.
Als u zelf additief bijvult, moet het
reservoir met minimaal 3,8 liter AdBlue
®
worden gevuld.
Zodra het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 600 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
30
se

conden weergegeven zolang er geen
additief is bijgevuld.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats om het additief
AdBlue
® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Als niet op tijd additief wordt bijgevuld, kan de
motor niet meer worden gestart. Als het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en de melding " Vul
brandstofadditief bij: Starten geblokkeerd".
Het AdBlue
®-reservoir is leeg: het wettelijk
verplichte startblokkeringssysteem voorkomt
dat de motor opnieuw wordt gestart.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het bijvullen van het
additief AdBlue
®.
7
Praktische informatie

178
C4-cactus_nl_Chap07_info-pratiques_ed01-2016
Als een storing in het SCR-systeem wordt gesignaleerd
Als een storing wordt
gesignaleerdTijdens de geautoriseerde rijfase (tussen
1100 k
m en 0 k m)
Er wordt automatisch een startblokkeringssysteem geactiveerd als meer dan 1100
k

m is gereden nadat de storing in het SCR-systeem is
gesignaleerd. Laat het systeem zo snel mogelijk controleren door het CITROËN-netwerk of door een gekwalificeerde werkplaats.
In het geval van een tijdelijke storing
verdwijnt de waarschuwing tijdens
de volgende rit na controle van de
zelfdiagnose van het SCR-systeem.
De verklikkerlampjes UREA, SERVICE en
zelfdiagnose motor gaan branden in combinatie
met een geluidssignaal en de melding "Storing
emissieregeling".
De waarschuwing wordt tijdens het rijden
gegeven als de storing voor de eerste keer
wordt gesignaleerd en vervolgens steeds bij
het aanzetten van het contact zolang de storing
niet is verholpen.
Als een storing in het SCR-systeem is bevestigd
(nadat 50 k
m is gereden ter wijl de melding van de
storing permanent wordt weergegeven), gaan de
verklikkerlampjes SERVICE en zelfdiagnose motor
branden en knippert het verklikkerlampje UREA in
combinatie met een geluidssignaal en een melding
(bijvoorbeeld "Storing emissieregeling: Starten
geblokkeerd binnen 300
k

m") die aangeeft hoeveel
kilometer of mijl u nog met de resterende hoeveelheid
additief kunt rijden.
Tijdens het rijden wordt de melding elke 30
s

econden
weergegeven zolang de storing in het SCR-systeem
niet is verholpen.
De waarschuwing wordt opnieuw weergegeven
zodra het contact wordt aangezet.
Neem zo snel mogelijk contact op met het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Als u dit niet doet, kan de motor niet meer worden
gestart.
Starten geblokkeerd
Om de motor weer te kunnen starten, is het
noodzakelijk dat u contact opneemt met het
CITROËN-netwerk of een gekwalificeerde
werkplaats. U hebt de limiet van de geautoriseerde
rijfase overschreden: het
startblokkerringssysteem voorkomt dat
de motor opnieuw wordt gestart.
Elke keer dat het contact wordt aangezet, gaan
de verklikkerlampjes SERVICE en zelfdiagnose
motor branden en knippert het verklikkerlampje
UREA in combinatie met een geluidssignaal en
de melding "Storing emissieregeling: Starten
geblokkeerd".
Praktische informatie
