CITROEN C4 CACTUS 2018 Návod na použitie (in Slovak)

169
C4-cactus_sk_Chap07_info-pratiques_ed01-2016

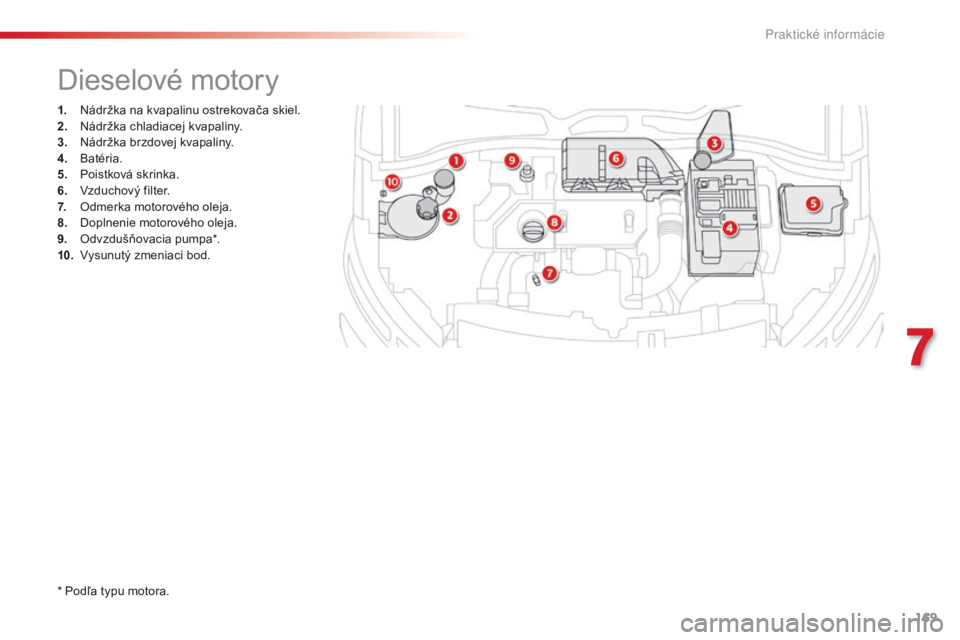

1. Nádržka na kvapalinu ostrekovača skiel.
2. Nád ržka chladiacej kvapaliny.
3.
Nád

ržka brzdovej kvapaliny.
4.
Baté

ria.
5.
Poi

stková skrinka.
6.
Vzdu

chový filter.
7.
Odm

erka motorového oleja.
8.
Dop

lnenie motorového oleja.
9.
Odv

zdušňovacia pumpa*.
10.
Vysunutý

zmeniaci bod.
Dieselové motory
* Podľa typu motora.
7
P

170
C4-cactus_sk_Chap07_info-pratiques_ed01-2016

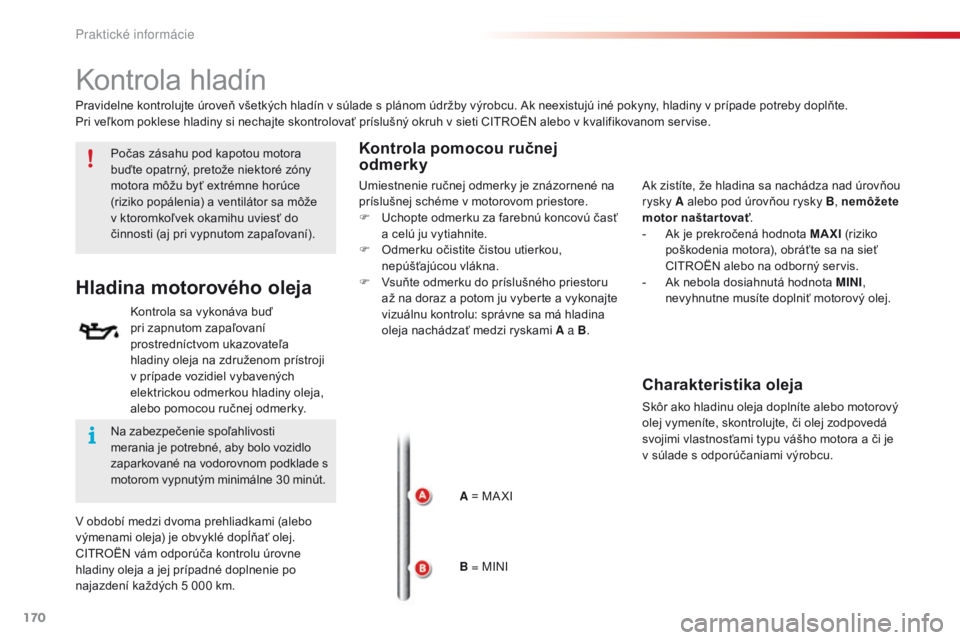

Kontrola hladín
Počas zásahu pod kapotou motora
buďte opatrný, pretože niektoré zóny
motora môžu byť extrémne horúce
(riziko popálenia) a ventilátor sa môže
v ktoromkoľvek okamihu uviesť do
činnosti (aj pri vypnutom zapaľovaní).
Hladina motorového oleja
Kontrola sa vykonáva buď
pri zapnutom zapaľovaní
prostredníctvom ukazovateľa
hladiny oleja na združenom prístroji
v prípade vozidiel vybavených
elektrickou odmerkou hladiny oleja,
alebo pomocou ručnej odmerky.
Kontrola pomocou ručnej
odmerky
Pravidelne kontrolujte úroveň všetkých hladín v súlade s plánom údržby výrobcu. Ak neexistujú iné pokyny, hladiny v prípade potreby doplňte.
Pri veľkom poklese hladiny si nechajte skontrolovať príslušný okruh v sieti CITROËN alebo v kvalifikovanom servise.Ak zistíte, že hladina sa nachádza nad úrovňou
rysky A alebo pod úrovňou rysky B, nemôžete
motor naštartovať .
-
Ak je p

rekročená hodnota MAXI (riziko
poškodenia motora), obráťte sa na sieť
CITROËN alebo na odborný servis.
-
Ak ne

bola dosiahnutá hodnota MINI,
nevyhnutne musíte doplniť motorový olej.
A = MA XI
B = MINI
Na zabezpečenie spoľahlivosti
merania je potrebné, aby bolo vozidlo
zaparkované na vodorovnom podklade s
motorom vypnutým minimálne 30
mi

nút.
V období medzi dvoma prehliadkami (alebo
výmenami oleja) je obvyklé dopĺňať olej.
CITROËN vám odporúča kontrolu úrovne
hladiny oleja a jej prípadné doplnenie po
najazdení každých 5 000 km. Umiestnenie ručnej odmerky je znázornené na
príslušnej schéme v motorovom priestore.
F
Uch

opte odmerku za farebnú koncovú časť
a celú ju vytiahnite.
F
Odm

erku očistite čistou utierkou,
nepúšťajúcou vlákna.
F
Vsu

ňte odmerku do príslušného priestoru
až na doraz a potom ju vyberte a vykonajte
vizuálnu kontrolu: správne sa má hladina
oleja nachádzať medzi ryskami A a B .
Charakteristika oleja
Skôr ako hladinu oleja doplníte alebo motorový
olej vymeníte, skontrolujte, či olej zodpovedá
svojimi vlastnosťami typu vášho motora a či je
v súlade s odporúčaniami výrobcu.
Praktické informácie

171
C4-cactus_sk_Chap07_info-pratiques_ed01-2016

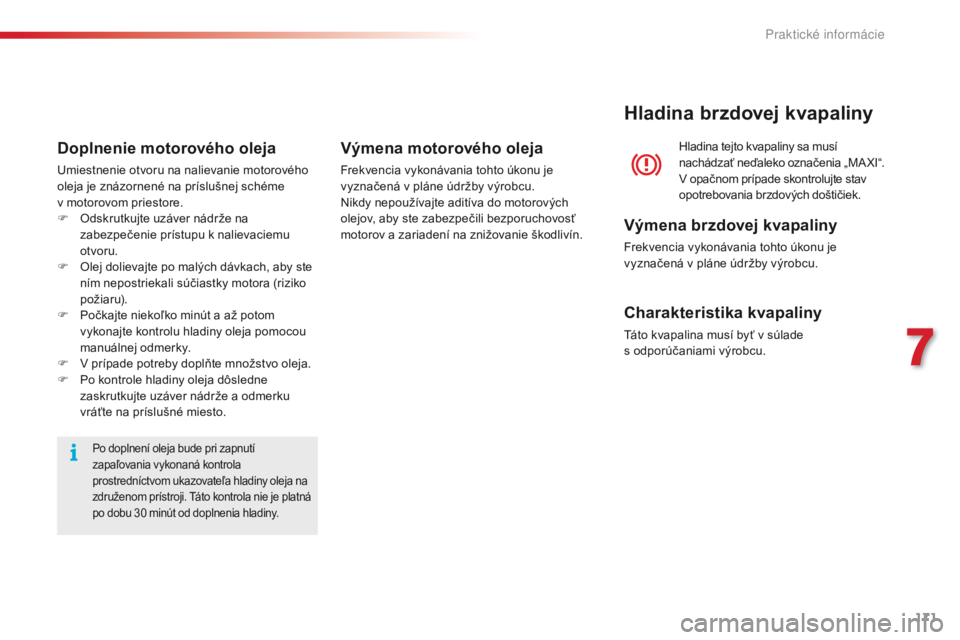

Po doplnení oleja bude pri zapnutí
zapaľovania vykonaná kontrola
prostredníctvom ukazovateľa hladiny oleja na
združenom prístroji. Táto kontrola nie je platná
po dobu 30 minút od doplnenia hladiny.
Doplnenie motorového oleja
Umiestnenie otvoru na nalievanie motorového
oleja je znázornené na príslušnej schéme
v
mo
torovom priestore.
F
Ods

krutkujte uzáver nádrže na
zabezpečenie prístupu k nalievaciemu
otvoru.
F
Ole

j dolievajte po malých dávkach, aby ste
ním nepostriekali súčiastky motora (riziko
požiaru).
F
Poč

kajte niekoľko minút a až potom
vykonajte kontrolu hladiny oleja pomocou
manuálnej odmerky.
F
V prí

pade potreby doplňte množstvo oleja.
F
Po ko

ntrole hladiny oleja dôsledne
zaskrutkujte uzáver nádrže a odmerku
vráťte na príslušné miesto.
Výmena motorového oleja
Frekvencia vykonávania tohto úkonu je
vyznačená v pláne údržby výrobcu.
Nikdy nepoužívajte aditíva do motorových
olejov, aby ste zabezpečili bezporuchovosť
motorov a zariadení na znižovanie škodlivín. Hladina tejto kvapaliny sa musí
nachádzať neďaleko označenia „MAXI“.
V opačnom prípade skontrolujte stav
opotrebovania brzdových doštičiek.
Hladina brzdovej kvapaliny
Výmena brzdovej kvapaliny
Frekvencia vykonávania tohto úkonu je
vyznačená v pláne údržby výrobcu.
Charakteristika kvapaliny
Táto kvapalina musí byť v súlade
s od
porúčaniami výrobcu.
7
P

172
C4-cactus_sk_Chap07_info-pratiques_ed01-2016

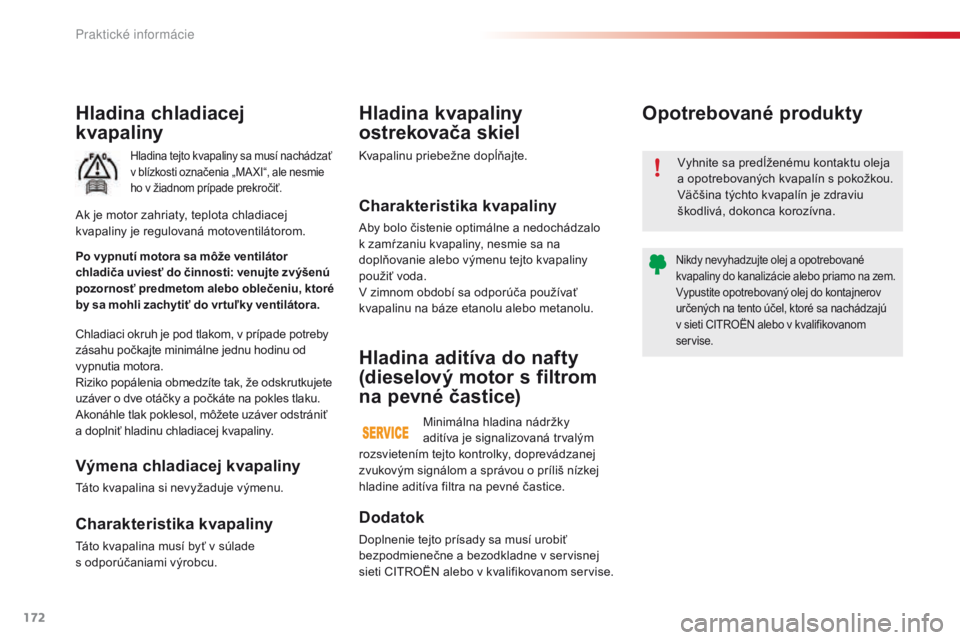

Hladina chladiacej
kvapaliny
Hladina tejto kvapaliny sa musí nachádzať
v blízkosti označenia „MA XI“, ale nesmie
ho v žiadnom prípade prekročiť.
Chladiaci okruh je pod tlakom, v prípade potreby
zásahu počkajte minimálne jednu hodinu od
vypnutia motora.
Riziko popálenia obmedzíte tak, že odskrutkujete
uzáver o dve otáčky a počkáte na pokles tlaku.
Akonáhle tlak poklesol, môžete uzáver odstrániť
a doplniť hladinu chladiacej kvapaliny.
Výmena chladiacej kvapaliny
Táto kvapalina si nevyžaduje výmenu. Po vypnutí motora sa môže ventilátor
chladiča uviesť do činnosti: venujte zvýšenú
pozornosť predmetom alebo oblečeniu, ktoré
by sa mohli zachytiť do vr tuľky ventilátora. Ak je motor zahriaty, teplota chladiacej
kvapaliny je regulovaná motoventilátorom.
Charakteristika kvapaliny
Táto kvapalina musí byť v súlade
s odporúčaniami výrobcu.
Charakteristika kvapaliny
Aby bolo čistenie optimálne a nedochádzalo
k zamŕzaniu kvapaliny, nesmie sa na
doplňovanie alebo výmenu tejto kvapaliny
použiť voda.
V zimnom období sa odporúča používať
kvapalinu na báze etanolu alebo metanolu.
Hladina kvapaliny
ostrekovača skiel
Kvapalinu priebežne dopĺňajte.
Dodatok
Doplnenie tejto prísady sa musí urobiť
bezpodmienečne a bezodkladne v servisnej
sieti CITROËN alebo v kvalifikovanom servise.
Hladina aditíva do nafty
(dieselový motor s filtrom
na pevné častice)
Minimálna hladina nádržky
aditíva je signalizovaná trvalým Vyhnite sa predĺženému kontaktu oleja
a opotrebovaných kvapalín s pokožkou.
Väčšina týchto kvapalín je zdraviu
škodlivá, dokonca korozívna.
Nikdy nevyhadzujte olej a opotrebované
kvapaliny do kanalizácie alebo priamo na zem.
Vypustite opotrebovaný olej do kontajnerov
určených na tento účel, ktoré sa nachádzajú
v sieti CITROËN alebo v kvalifikovanom
servise.
Opotrebované produkty
rozsvietením tejto kontrolky, doprevádzanej
zvukovým signálom a správou o príliš nízkej
hladine aditíva filtra na pevné častice.
P

173
C4-cactus_sk_Chap07_info-pratiques_ed01-2016

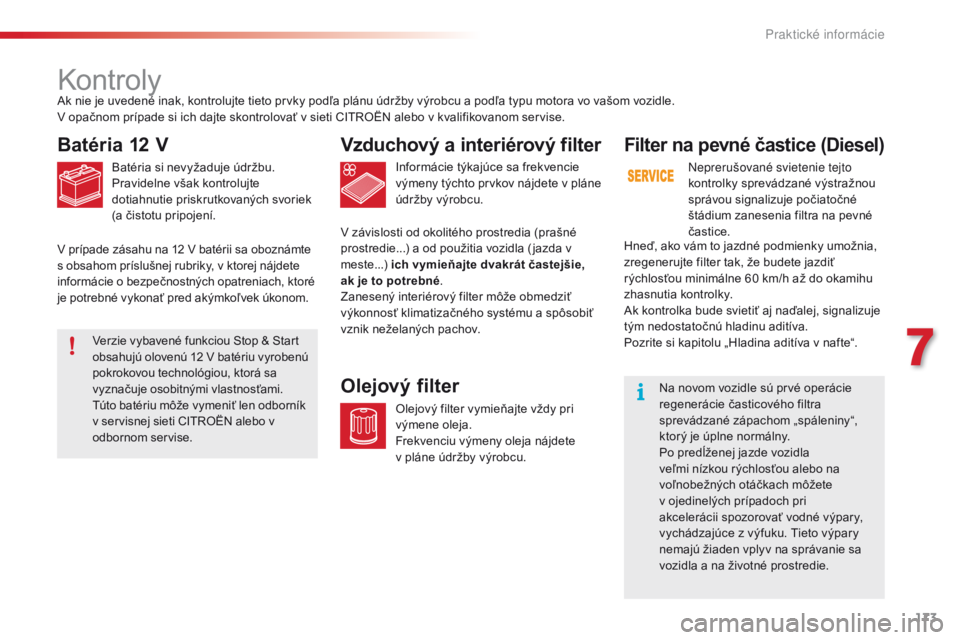

Kontroly
Batéria 12 V
Batéria si nevyžaduje údržbu.
Pravidelne však kontrolujte
dotiahnutie priskrutkovaných svoriek
(a čistotu pripojení.Informácie týkajúce sa frekvencie
výmeny týchto prvkov nájdete v pláne
údržby výrobcu.
Vzduchový a interiérový filter
Olejový filter vymieňajte vždy pri
výmene oleja.
Frekvenciu výmeny oleja nájdete
v
pl

áne údržby výrobcu.
Olejový filter
Ak nie je uvedené inak, kontrolujte tieto prvky podľa plánu údržby výrobcu a podľa typu motora vo vašom vozidle.
V opačnom prípade si ich dajte skontrolovať v sieti CITROËN alebo v kvalifikovanom servise.
V závislosti od okolitého prostredia (prašné
prostredie...) a od použitia vozidla ( jazda v
meste...) ich vymieňajte dvakrát častejšie,
ak je to potrebné .
Zanesený interiérový filter môže obmedziť
výkonnosť klimatizačného systému a spôsobiť
vznik neželaných pachov.
Filter na pevné častice (Diesel)
Neprerušované svietenie tejto
kontrolky sprevádzané výstražnou
správou signalizuje počiatočné
štádium zanesenia filtra na pevné
častice.
Hneď, ako vám to jazdné podmienky umožnia,
zregenerujte filter tak, že budete jazdiť
rýchlosťou minimálne 60 km/h až do okamihu
zhasnutia kontrolky.
Ak kontrolka bude svietiť aj naďalej, signalizuje
tým nedostatočnú hladinu aditíva.
Pozrite si kapitolu „Hladina aditíva v nafte“.
Na novom vozidle sú prvé operácie
regenerácie časticového filtra
sprevádzané zápachom „spáleniny“,
ktorý je úplne normálny.
Po predĺženej jazde vozidla
veľmi nízkou rýchlosťou alebo na
voľnobežných otáčkach môžete
v ojedinelých prípadoch pri
akcelerácii spozorovať vodné výpary,
vychádzajúce z výfuku. Tieto výpary
nemajú žiaden vplyv na správanie sa
vozidla a na životné prostredie.
V prípade zásahu na 12 V batérii sa oboznámte
s obsahom príslušnej rubriky, v ktorej nájdete
informácie o bezpečnostných opatreniach, ktoré
je potrebné vykonať pred akýmkoľvek úkonom.
Verzie vybavené funkciou Stop & Start
obsahujú olovenú 12 V batériu vyrobenú
pokrokovou technológiou, ktorá sa
vyznačuje osobitnými vlastnosťami.
Túto batériu môže vymeniť len odborník
v servisnej sieti CITROËN alebo v
odbornom servise.
7
Praktické informácie

174
C4-cactus_sk_Chap07_info-pratiques_ed01-2016

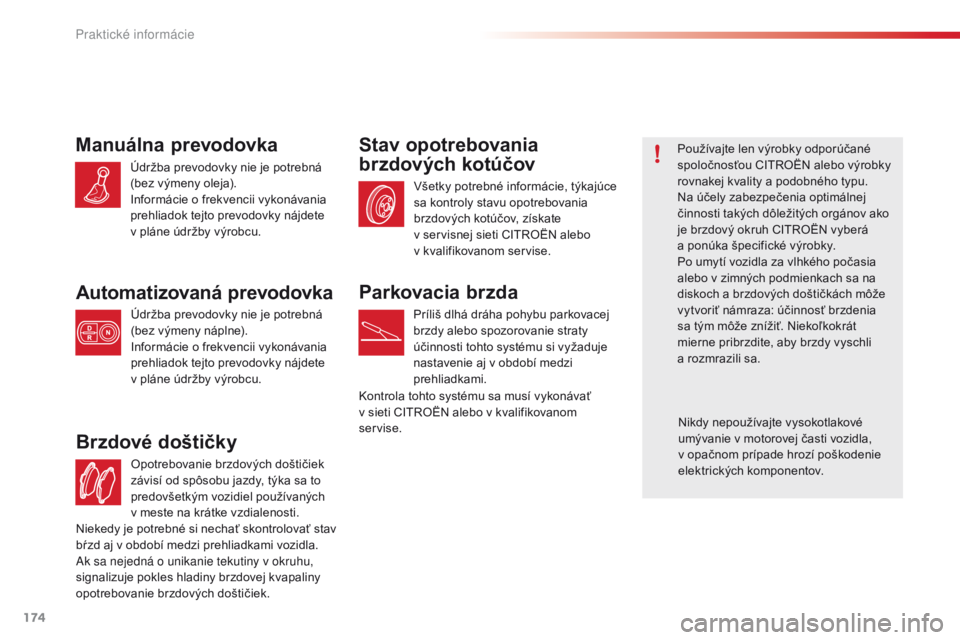

Opotrebovanie brzdových doštičiek
závisí od spôsobu jazdy, týka sa to
predovšetkým vozidiel používaných
v meste na krátke vzdialenosti.
Brzdové doštičky
Všetky potrebné informácie, týkajúce
sa kontroly stavu opotrebovania
brzdových kotúčov, získate
v
se
rvisnej sieti CITROËN alebo
v
kv

alifikovanom servise.
Stav opotrebovania
brzdových kotúčovPoužívajte len výrobky odporúčané
spoločnosťou CITROËN alebo výrobky
rovnakej kvality a podobného typu.
Na účely zabezpečenia optimálnej
činnosti takých dôležitých orgánov ako
je brzdový okruh CITROËN vyberá
a
po

núka špecifické výrobky.
Po umytí vozidla za vlhkého počasia
alebo v zimných podmienkach sa na
diskoch a brzdových doštičkách môže
vytvoriť námraza: účinnosť brzdenia
sa tým môže znížiť. Niekoľkokrát
mierne pribrzdite, aby brzdy vyschli
a
ro

zmrazili sa.Manuálna prevodovka
Údržba prevodovky nie je potrebná
(bez výmeny oleja).
Informácie o frekvencii vykonávania
prehliadok tejto prevodovky nájdete
v
pl
áne údržby výrobcu.
Automatizovaná prevodovka
Údržba prevodovky nie je potrebná
(bez výmeny náplne).
Informácie o frekvencii vykonávania
prehliadok tejto prevodovky nájdete
v
pl
áne údržby výrobcu.
Parkovacia brzda
Príliš dlhá dráha pohybu parkovacej
brzdy alebo spozorovanie straty
účinnosti tohto systému si vyžaduje
nastavenie aj v období medzi
prehliadkami.
Kontrola tohto systému sa musí vykonávať
v
si

eti CITROËN alebo v kvalifikovanom
servise. Nikdy nepoužívajte vysokotlakové
umývanie v motorovej časti vozidla,
v opačnom prípade hrozí poškodenie
elektrických komponentov.
Niekedy je potrebné si nechať skontrolovať stav
bŕzd aj v období medzi prehliadkami vozidla.
Ak sa nejedná o unikanie tekutiny v okruhu,
signalizuje pokles hladiny brzdovej kvapaliny
opotrebovanie brzdových doštičiek.
Praktické informácie

175
C4-cactus_sk_Chap07_info-pratiques_ed01-2016
Aditívum AdBlue® a systém SCR
pre motory Diesel BlueHDi
Na účely zabezpečenia ochrany životného
prostredia a dodržiavania nových predpisov
Euro 6, bez obmedzenia výkonu a ovplyvnenia
spotreby paliva dieselových motorov, sa
CITROËN rozhodol vybaviť svoje vozidlá
zariadením na spracovanie výfukových plynov,
ktoré v sebe spája systém SCR (Selektívna
katalytická redukcia) a filter na pevné častice
(FA P).
Systém SCR
Prostredníctvom aditíva nazývaného AdBlue®,
ktoré obsahuje ureu, katalyzátor premieňa až
85
% ox

idov dusíka (NOx) na dusík a vodu, ktoré
nie sú škodlivé pre zdravie a životné prostredie. Ak je nádrž aditíva AdBlue
® prázdna,
regulačné zariadenie neumožní
naštartovanie motora.
Ak má systém SCR poruchu, úroveň
emisií vášho vozidla nie je v súlade
s nariadením Euro 6: vaše vozidlo sa
stáva znečisťujúcim.

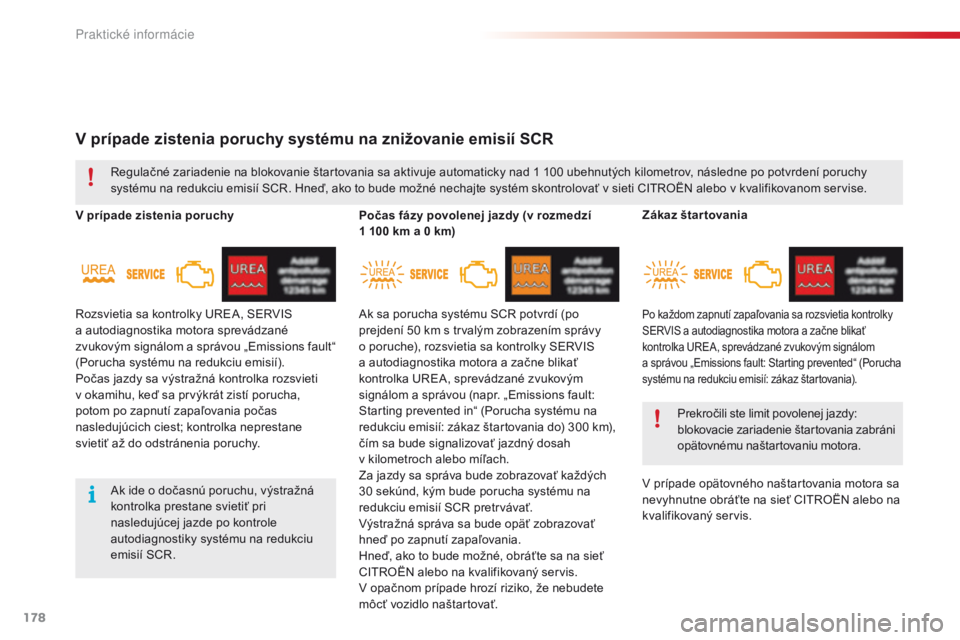

V prípade poruchy, potvrdenej
systémom SCR je potrebné čo možno
najskôr navštíviť sieť CITROËN alebo
kvalifikovaný servis: po prejdení
1
10

0
km s

a regulačné zariadenie
automaticky aktivuje aby zabránilo
naštartovaniu motora.
Aditívum AdBlue® sa nachádza v špeciálnej
nádrži, umiestnenej v zadnej časti vozidla.
Jeho kapacita je 17
li

trov: umožňuje jazdný
dosah „autonómiu“ približne 20
00

0
km p
red
aktiváciou výstražného systému, ktorý vás
upozorní akonáhle jeho úroveň poklesne na
hodnotu, umožňujúcu prejdenie vzdialenosti
2
40

0
km

.
Pri každej naplánovanej servisnej prehliadke
vášho vozidla v sieti CITROËN alebo v inom
kvalifikovanom servise bude vykonané
doplnenie nádržky aditíva AdBlue
® na
zabezpečenie správnej činnosti systému SCR.
Ak je odhadovaný počet prejdených kilometrov
medzi dvomi prehliadkami vyšší ako medzná
hodnota 20
00

0
km

, odporúčame vám navštíviť
sieť CITROËN alebo kvalifikovaný servis, kde
vám aditívum doplnia.
7
Praktické informácie

176
C4-cactus_sk_Chap07_info-pratiques_ed01-2016

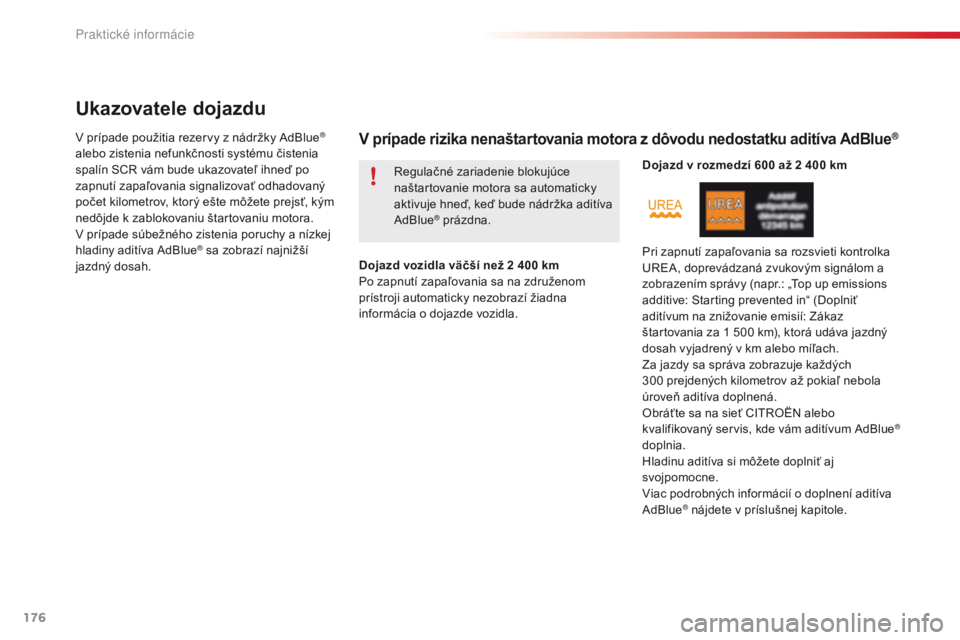

Ukazovatele dojazdu
V prípade použitia rezervy z nádržky AdBlue®
alebo zistenia nefunkčnosti systému čistenia
spalín SCR vám bude ukazovateľ ihneď po
zapnutí zapaľovania signalizovať odhadovaný
počet kilometrov, ktorý ešte môžete prejsť, kým
nedôjde k zablokovaniu štartovaniu motora.
V prípade súbežného zistenia poruchy a nízkej
hladiny aditíva AdBlue
® sa zobrazí najnižší
jazdný dosah. Dojazd vozidla väčší než 2 40
0 km
P
o zapnutí zapaľovania sa na združenom
prístroji automaticky nezobrazí žiadna
informácia o dojazde vozidla. Regulačné zariadenie blokujúce
naštartovanie motora sa automaticky
aktivuje hneď, keď bude nádržka aditíva
AdBlue
® prázdna.
V prípade rizika nenaštartovania motora z dôvodu nedostatku aditíva AdBlue®
Dojazd
v rozmedzí 600 až 2 400 km
Pri zapnutí zapaľovania sa rozsvieti kontrolka
UREA, doprevádzaná zvukovým signálom a
zobrazením správy (napr.: „Top up emissions
additive: Starting prevented in“ (Doplniť
aditívum na znižovanie emisií: Zákaz
štartovania za 1 500 km), ktorá udáva jazdný
dosah vyjadrený v km alebo míľach.
Za jazdy sa správa zobrazuje každých
300
pr

ejdených kilometrov až pokiaľ nebola
úroveň aditíva doplnená.
Obráťte sa na sieť CITROËN alebo
kvalifikovaný servis, kde vám aditívum AdBlue
®
doplnia.
Hladinu aditíva si môžete doplniť aj
svojpomocne.
Viac podrobných informácií o doplnení aditíva
AdBlue
® nájdete v príslušnej kapitole.
Praktické informácie

177
C4-cactus_sk_Chap07_info-pratiques_ed01-2016

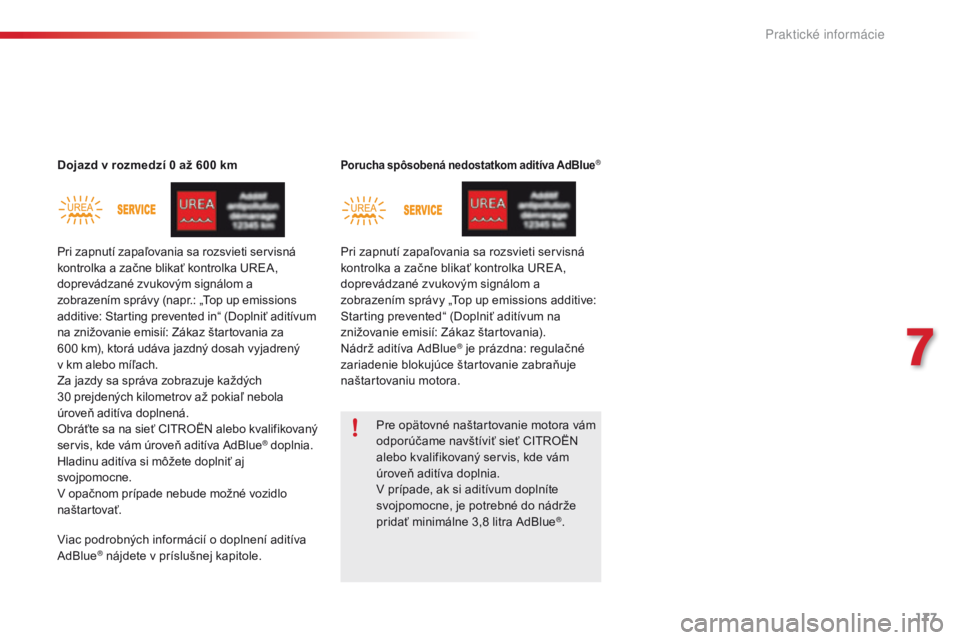

Dojazd v rozmedzí 0 až 600 kmPorucha spôsobená nedostatkom aditíva AdBlue®
Pre opätovné naštartovanie motora vám
odporúčame navštíviť sieť CITROËN
alebo kvalifikovaný servis, kde vám
úroveň aditíva doplnia.
V prípade, ak si aditívum doplníte
svojpomocne, je potrebné do nádrže
pridať minimálne 3,8 litra AdBlue
®.
Pri zapnutí zapaľovania sa rozsvieti servisná
kontrolka a začne blikať kontrolka UREA,
doprevádzané zvukovým signálom a
zobrazením správy (napr.: „Top up emissions
additive: Starting prevented in“ (Doplniť aditívum
na znižovanie emisií: Zákaz štartovania za
600
km

), ktorá udáva jazdný dosah vyjadrený
v
km a

lebo míľach.
Za jazdy sa správa zobrazuje každých
30
pr

ejdených kilometrov až pokiaľ nebola
úroveň aditíva doplnená.
Obráťte sa na sieť CITROËN alebo kvalifikovaný
servis, kde vám úroveň aditíva AdBlue
® doplnia.
Hladinu aditíva si môžete doplniť aj
svojpomocne.
V opačnom prípade nebude možné vozidlo
naštartovať. Pri zapnutí zapaľovania sa rozsvieti servisná
kontrolka a začne blikať kontrolka UREA,
doprevádzané zvukovým signálom a
zobrazením správy „Top up emissions additive:
Starting prevented“ (Doplniť aditívum na
znižovanie emisií: Zákaz štartovania).
Nádrž aditíva AdBlue
® je prázdna: regulačné
zariadenie blokujúce štartovanie zabraňuje
naštartovaniu motora.
Viac podrobných informácií o doplnení aditíva
AdBlue
® nájdete v príslušnej kapitole.
7
Praktické informácie

178
C4-cactus_sk_Chap07_info-pratiques_ed01-2016
V prípade zistenia poruchy systému na znižovanie emisií SCR
V prípade zistenia poruchyPočas fázy povolenej jazdy (v rozmedzí
1 10
0 km a 0 km )
Regulačné zariadenie na blokovanie štartovania sa aktivuje automaticky nad 1 100 ubehnutých kilometrov, následne po potvrdení poruchy
systému na redukciu emisií SCR. Hneď, ako to bude možné nechajte systém skontrolovať v sieti CITROËN alebo v kvalifikovanom servise.
Ak ide o dočasnú poruchu, výstražná
kontrolka prestane svietiť pri
nasledujúcej jazde po kontrole
autodiagnostiky systému na redukciu
emisií SCR.
Rozsvietia sa kontrolky UREA, SERVIS
a
au

todiagnostika motora sprevádzané
zvukovým signálom a správou „Emissions fault“
(Porucha systému na redukciu emisií).
Počas jazdy sa výstražná kontrolka rozsvieti
v
ok

amihu, keď sa prvýkrát zistí porucha,
potom po zapnutí zapaľovania počas
nasledujúcich ciest; kontrolka neprestane
svietiť až do odstránenia poruchy. Ak sa porucha systému SCR potvrdí (po
prejdení 50 km s trvalým zobrazením správy
o poruche), rozsvietia sa kontrolky SERVIS
a autodiagnostika motora a začne blikať
kontrolka UREA, sprevádzané zvukovým
signálom a správou (napr. „Emissions fault:
Starting prevented in“ (Porucha systému na
redukciu emisií: zákaz štartovania do) 300
km

),
čím sa bude signalizovať jazdný dosah
v
ki

lometroch alebo míľach.
Za jazdy sa správa bude zobrazovať každých
30
se

kúnd, kým bude porucha systému na
redukciu emisií SCR pretrvávať.
Výstražná správa sa bude opäť zobrazovať
hneď po zapnutí zapaľovania.
Hneď, ako to bude možné, obráťte sa na sieť
CITROËN alebo na kvalifikovaný servis.
V opačnom prípade hrozí riziko, že nebudete
môcť vozidlo naštartovať. Zákaz štar tovania
V prípade opätovného naštartovania motora sa
nevyhnutne obráťte na sieť CITROËN alebo na
kvalifikovaný servis.
Prekročili ste limit povolenej jazdy:
blokovacie zariadenie štartovania zabráni
opätovnému naštartovaniu motora.
Po každom zapnutí zapaľovania sa rozsvietia kontrolky
SERVIS a autodiagnostika motora a začne blikať
kontrolka UREA, sprevádzané zvukovým signálom
a
sp

rávou „Emissions fault: Starting prevented“ (Porucha
systému na redukciu emisií: zákaz štartovania).
P
