CITROEN C4 CACTUS 2019 Libretti Di Uso E manutenzione (in Italian)

59

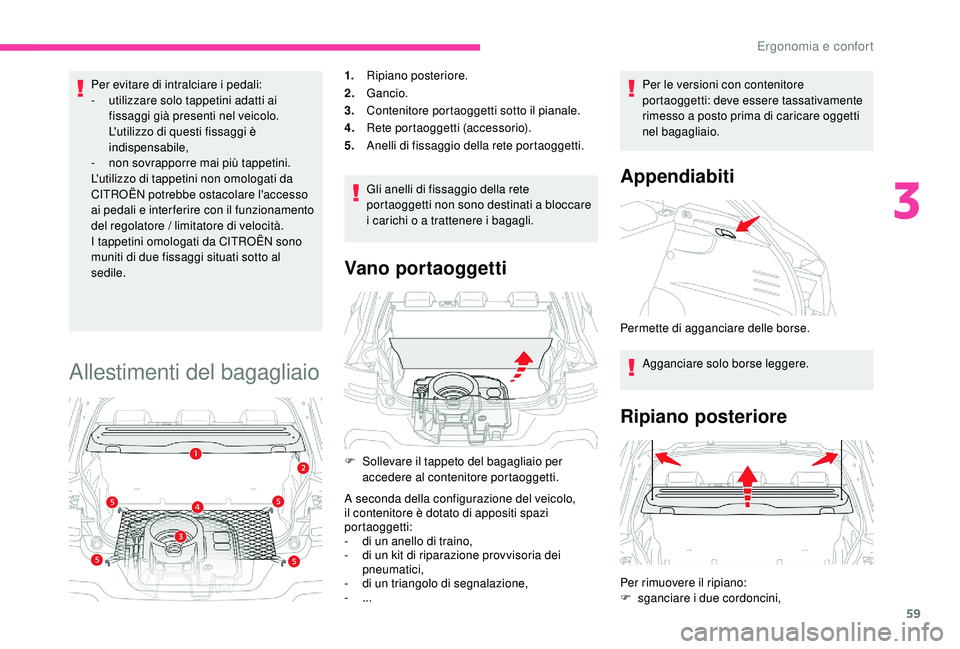

Per evitare di intralciare i pedali:
- u tilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è
indispensabile,
-

n
on sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati da
CITROËN potrebbe ostacolare l'accesso
ai pedali e inter ferire con il funzionamento
del regolatore / limitatore di velocità.
I tappetini omologati da CITROËN sono
muniti di due fissaggi situati sotto al
sedile.
Allestimenti del bagagliaio
1. Ripiano posteriore.
2. Gancio.
3. Contenitore portaoggetti sotto il pianale.
4. Rete portaoggetti (accessorio).
5. Anelli di fissaggio della rete portaoggetti.
Gli anelli di fissaggio della rete
portaoggetti non sono destinati a bloccare
i carichi o a trattenere i bagagli.
Vano portaoggetti
F Sollevare il tappeto del bagagliaio per
accedere al contenitore portaoggetti.
A seconda della configurazione del veicolo,
il contenitore è dotato di appositi spazi
portaoggetti:
-

d
i un anello di traino,
-

d
i un kit di riparazione provvisoria dei
pneumatici,
-

d
i un triangolo di segnalazione,
-


... Per le versioni con contenitore
portaoggetti: deve essere tassativamente
rimesso a posto prima di caricare oggetti
nel bagagliaio.
Appendiabiti
Permette di agganciare delle borse.
Agganciare solo borse leggere.
Ripiano posteriore
Per rimuovere il ripiano:
F s ganciare i due cordoncini,
3
Ergonomia e confort

60

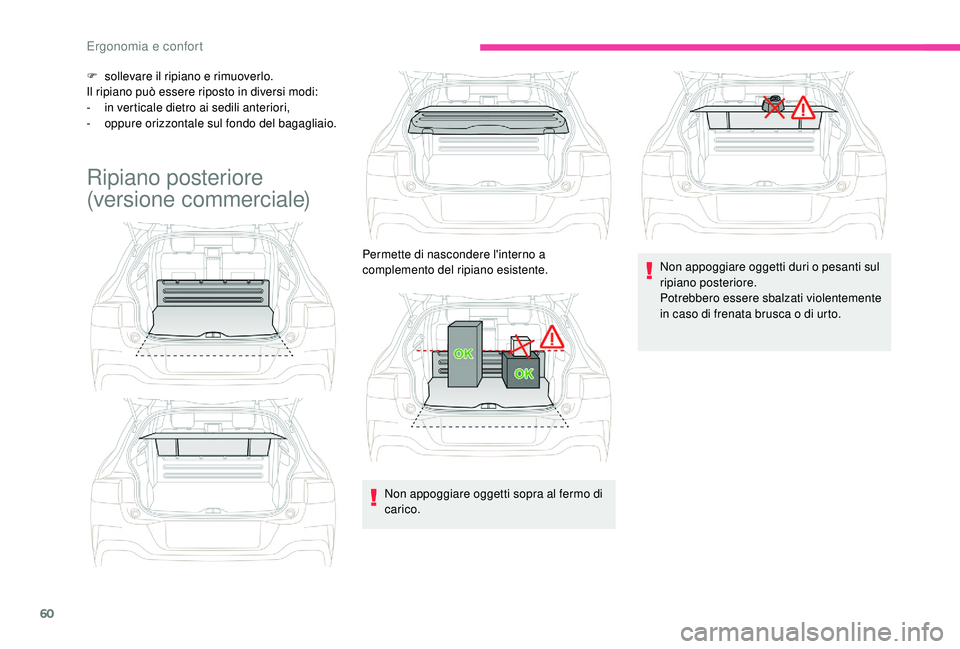

F sollevare il ripiano e rimuoverlo.
Il ripiano può essere riposto in diversi modi:
-

i
n verticale dietro ai sedili anteriori,
-

o
ppure orizzontale sul fondo del bagagliaio.
Ripiano posteriore
(versione commerciale)
Non appoggiare oggetti sopra al fermo di
carico. Non appoggiare oggetti duri o pesanti sul
ripiano posteriore.
Potrebbero essere sbalzati violentemente
in caso di frenata brusca o di urto.
Permette di nascondere l'interno a
complemento del ripiano esistente.
Ergonomia e confort

61

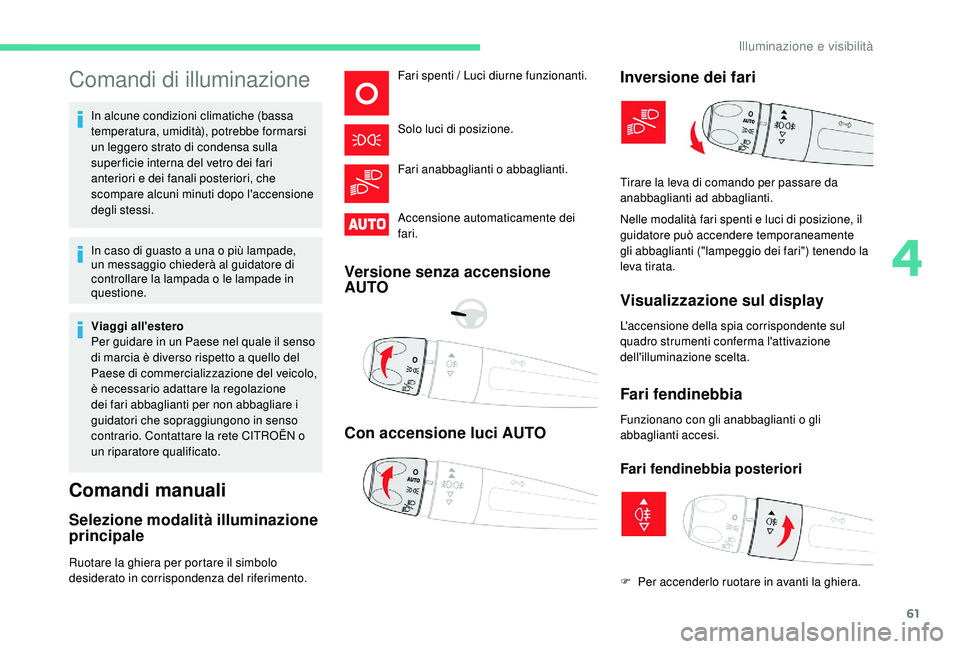

Comandi di illuminazione
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe formarsi
un leggero strato di condensa sulla
super ficie interna del vetro dei fari
anteriori e dei fanali posteriori, che
scompare alcuni minuti dopo l'accensione
degli stessi.
In caso di guasto a una o più lampade,
un messaggio chiederà al guidatore di
controllare la lampada o le lampade in
questione.
Viaggi all'estero
Per guidare in un Paese nel quale il senso
di marcia è diverso rispetto a quello del
Paese di commercializzazione del veicolo,
è necessario adattare la regolazione
dei fari abbaglianti per non abbagliare i
guidatori che sopraggiungono in senso
contrario. Contattare la rete CITROËN o
un riparatore qualificato.
Comandi manuali
Selezione modalità illuminazione
principale
Ruotare la ghiera per portare il simbolo
desiderato in corrispondenza del riferimento.Fari spenti / Luci diurne funzionanti.
Solo luci di posizione.
Fari anabbaglianti o abbaglianti.
Accensione automaticamente dei
fari.
Versione senza accensione
AUTO
Con accensione luci AUTO
Inversione dei fari
Nelle modalità fari spenti e luci di posizione, il
guidatore può accendere temporaneamente
gli abbaglianti ("lampeggio dei fari") tenendo la
leva tirata.
Visualizzazione sul display
L'accensione della spia corrispondente sul
quadro strumenti conferma l'attivazione
dell'illuminazione scelta.
Fari fendinebbia
Funzionano con gli anabbaglianti o gli
abbaglianti accesi.
Fari fendinebbia posteriori
Tirare la leva di comando per passare da
anabbaglianti ad abbaglianti.
F

Pe
r accenderlo ruotare in avanti la ghiera.
4
Illuminazione e visibilità

62

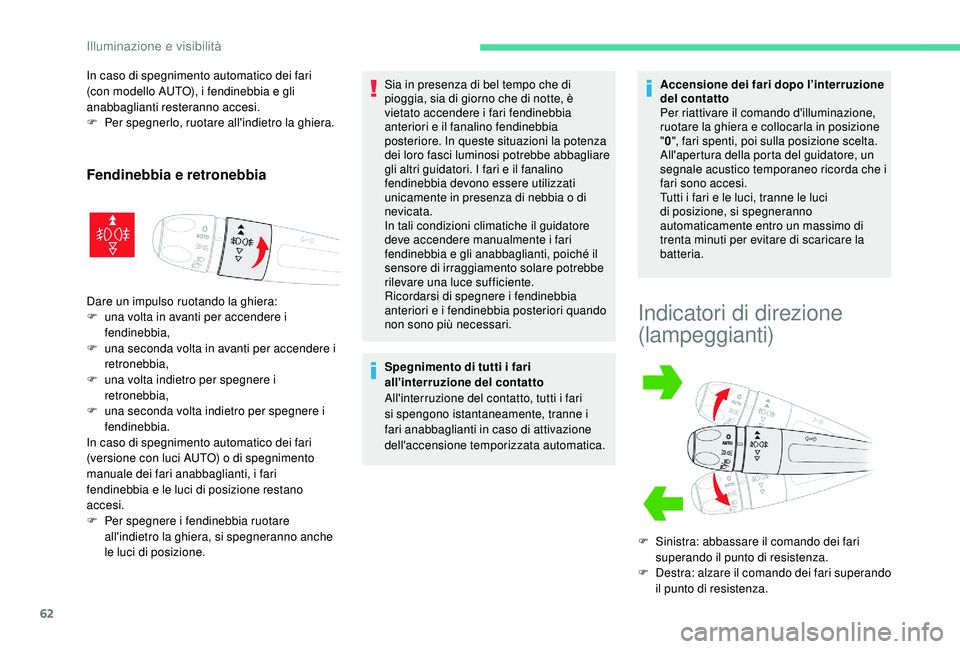

In caso di spegnimento automatico dei fari
(con modello AUTO), i fendinebbia e gli
anabbaglianti resteranno accesi.
F
Pe
r spegnerlo, ruotare all'indietro la ghiera.
Fendinebbia e retronebbia
Dare un impulso ruotando la ghiera:
F u na volta in avanti per accendere i
fendinebbia,
F

u
na seconda volta in avanti per accendere i
retronebbia,
F

u
na volta indietro per spegnere i
retronebbia,
F

u
na seconda volta indietro per spegnere i
fendinebbia.
In caso di spegnimento automatico dei fari
(versione con luci AUTO) o di spegnimento
manuale dei fari anabbaglianti, i fari
fendinebbia e le luci di posizione restano
accesi.
F

P
er spegnere i fendinebbia ruotare
all'indietro la ghiera, si spegneranno anche
le luci di posizione. Sia in presenza di bel tempo che di
pioggia, sia di giorno che di notte, è
vietato accendere i fari fendinebbia
anteriori e il fanalino fendinebbia
posteriore. In queste situazioni la potenza
dei loro fasci luminosi potrebbe abbagliare
gli altri guidatori. I fari e il fanalino
fendinebbia devono essere utilizzati
unicamente in presenza di nebbia o di
nevicata.
In tali condizioni climatiche il guidatore
deve accendere manualmente i fari
fendinebbia e gli anabbaglianti, poiché il
sensore di irraggiamento solare potrebbe
rilevare una luce sufficiente.
Ricordarsi di spegnere i fendinebbia
anteriori e i fendinebbia posteriori quando
non sono più necessari.
Spegnimento di tutti i fari
all'interruzione del contatto
All'interruzione del contatto, tutti i fari
si spengono istantaneamente, tranne i
fari anabbaglianti in caso di attivazione
dell'accensione temporizzata automatica.
Accensione dei fari dopo l’interruzione
del contatto
Per riattivare il comando d'illuminazione,
ruotare la ghiera e collocarla in posizione
"
0 ", fari spenti, poi sulla posizione scelta.
All'apertura della porta del guidatore, un
segnale acustico temporaneo ricorda che i
fari sono accesi.
Tutti i fari e le luci, tranne le luci
di posizione, si spegneranno
automaticamente entro un massimo di
trenta minuti per evitare di scaricare la
batteria.Indicatori di direzione
(lampeggianti)
F Sinistra: abbassare il comando dei fari
superando il punto di resistenza.
F

D
estra: alzare il comando dei fari superando
il punto di resistenza.
Illuminazione e visibilità

63
Accensione automatica
dei fari
Non appena la luminosità torna ad essere
sufficiente o quando i tergicristalli si fermano,
le luci si spengono automaticamente.
Accensione
Spegnimento
F Ruotare la ghiera in un'altra posizione.
La disattivazione della funzione è
accompagnata dalla visualizzazione di un
messaggio.
Anomalia di funzionamento
In caso di anomalia di
funzionamento del sensore di
irraggiamento solare, i fari si
accendono e questa spia si accende
sul quadro strumenti, accompagnata
da un segnale acustico e/o un
messaggio.
Rivolgersi alla rete CITROËN o ad
un riparatore qualificato.
Non ricoprire il sensore di irraggiamento
solare, abbinato al sensore di pioggia
e situato nella parte centrale alta del
parabrezza, dietro al retrovisore interno; le
relative funzioni non potranno più essere
regolate.
In caso di nebbia o di nevicata, il sensore
di luminosità può rilevare una luce
sufficiente. I fari non si accenderanno
quindi automaticamente.
Fari diurni / luci di
posizione (LED)
Il LED sono più luminosi quando
funzionano come luci diurne.
F
P
ortare la ghiera sulla posizione AUTO
.
L'attivazione della funzione è accompagnata
dalla comparsa di un messaggio.

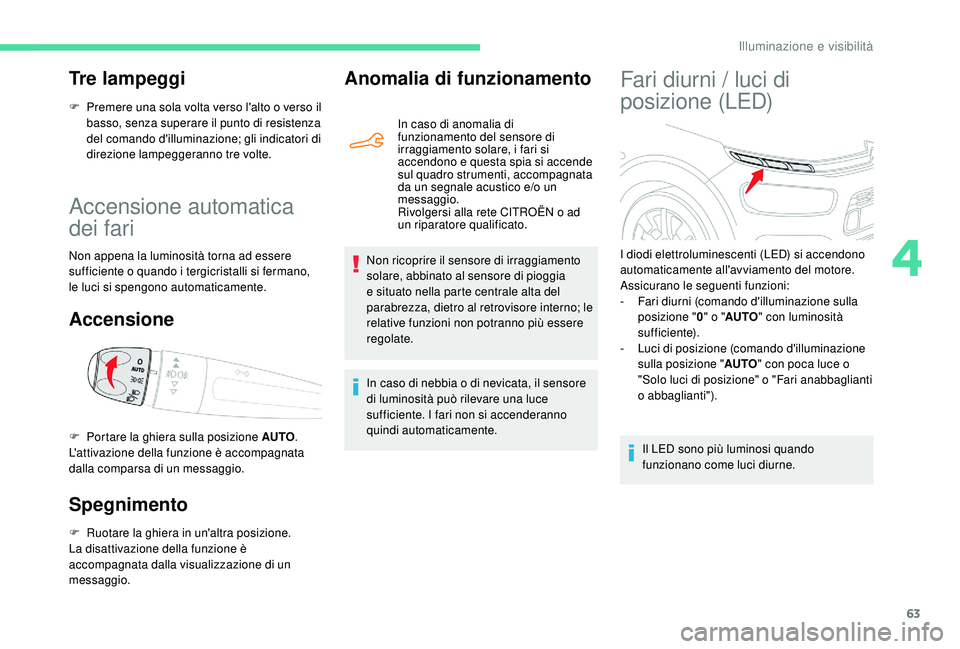

Tre lampeggi
F Premere una sola volta verso l'alto o verso il basso, senza superare il punto di resistenza
del comando d'illuminazione; gli indicatori di
direzione lampeggeranno tre volte.
I diodi elettroluminescenti (LED) si accendono
automaticamente all'avviamento del motore.
Assicurano le seguenti funzioni:
-
F

ari diurni (comando d'illuminazione sulla
posizione " 0" o " AUTO " con luminosità
sufficiente).
-

L
uci di posizione (comando d'illuminazione
sulla posizione " AUTO" con poca luce o
"Solo luci di posizione" o "Fari anabbaglianti
o abbaglianti").
4
Illuminazione e visibilità

64

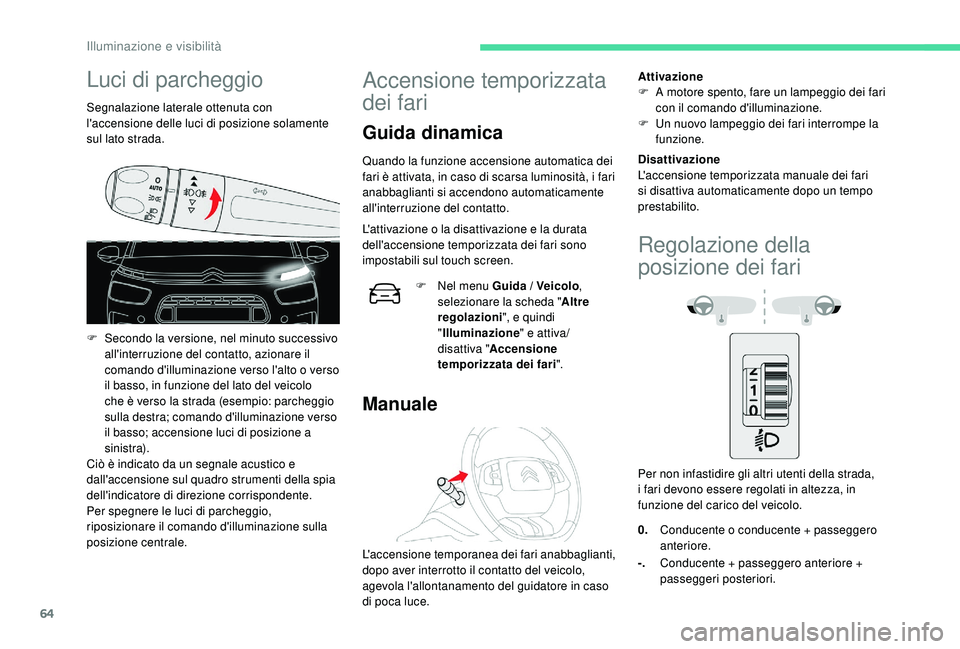

Luci di parcheggio
Segnalazione laterale ottenuta con
l'accensione delle luci di posizione solamente
sul lato strada.
F
S
econdo la versione, nel minuto successivo
all'interruzione del contatto, azionare il
comando d'illuminazione verso l'alto o verso
il basso, in funzione del lato del veicolo
che è verso la strada (esempio: parcheggio
sulla destra; comando d'illuminazione verso
il basso; accensione luci di posizione a
sinist r a).
Ciò è indicato da un segnale acustico e
dall'accensione sul quadro strumenti della spia
dell'indicatore di direzione corrispondente.
Per spegnere le luci di parcheggio,
riposizionare il comando d'illuminazione sulla
posizione centrale.
Accensione temporizzata
dei fari
Guida dinamica
Quando la funzione accensione automatica dei
fari è attivata, in caso di scarsa luminosità, i fari
anabbaglianti si accendono automaticamente
all'interruzione del contatto.
L'attivazione o la disattivazione e la durata
dell'accensione temporizzata dei fari sono
impostabili sul touch screen.
F

N
el menu Guida / Veicolo ,
selezionare la scheda " Altre
regolazioni", e quindi
" Illuminazione " e attiva/
disattiva " Accensione
temporizzata dei fari ".
Manuale
L'accensione temporanea dei fari anabbaglianti,
dopo aver interrotto il contatto del veicolo,
agevola l'allontanamento del guidatore in caso
di poca luce. Attivazione
F

A m
otore spento, fare un lampeggio dei fari
con il comando d'illuminazione.
F
U
n nuovo lampeggio dei fari interrompe la
funzione.
Disattivazione
L'accensione temporizzata manuale dei fari
si disattiva automaticamente dopo un tempo
prestabilito.
Regolazione della
posizione dei fari
Per non infastidire gli altri utenti della strada,
i fari devono essere regolati in altezza, in
funzione del carico del veicolo.
0. Conducente o conducente + passeggero
anteriore.
-. Conducente + passeggero anteriore +
passeggeri posteriori.
Illuminazione e visibilità

65

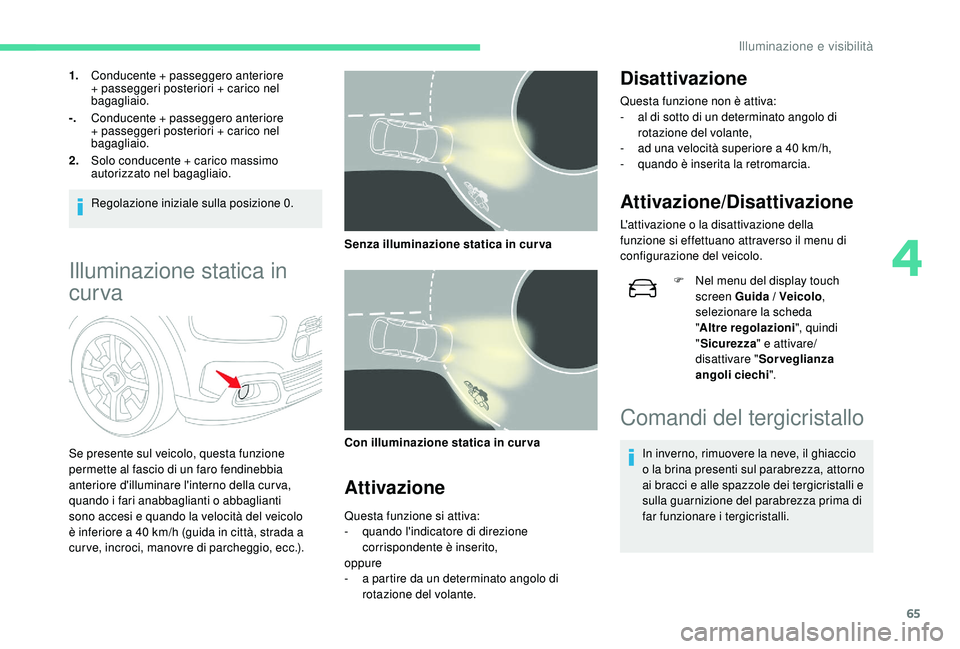

1.Conducente + passeggero anteriore
+ passeggeri posteriori + carico nel
bagagliaio.
-. Conducente + passeggero anteriore
+ passeggeri posteriori + carico nel
bagagliaio.
2. Solo conducente + carico massimo
autorizzato nel bagagliaio.
Regolazione iniziale sulla posizione 0.
Illuminazione statica in
cur va
Se presente sul veicolo, questa funzione
permette al fascio di un faro fendinebbia
anteriore d'illuminare l'interno della curva,
quando i fari anabbaglianti o abbaglianti
sono accesi e quando la velocità del veicolo
è inferiore a 40 km/h (guida in città, strada a
cur ve, incroci, manovre di parcheggio, ecc.). Senza illuminazione statica in curva
Con illuminazione statica in curva
Attivazione
Questa funzione si attiva:
-
q uando l'indicatore di direzione
corrispondente è inserito,
oppure
-

a p
artire da un determinato angolo di
rotazione del volante.
Disattivazione
Questa funzione non è attiva:
- a l di sotto di un determinato angolo di
rotazione del volante,
-

a
d una velocità superiore a 40 km/h,
-
q

uando è inserita la retromarcia.
Attivazione/Disattivazione
L'attivazione o la disattivazione della
funzione si effettuano attraverso il menu di
configurazione del veicolo. F

N
el menu del display touch
screen Guida / Veicolo ,
selezionare la scheda
" Altre regolazioni", quindi
" Sicurezza " e attivare/
disattivare " Sorveglianza
angoli ciechi".
Comandi del tergicristallo
In inverno, rimuovere la neve, il ghiaccio
o la brina presenti sul parabrezza, attorno
ai bracci e alle spazzole dei tergicristalli e
sulla guarnizione del parabrezza prima di
far funzionare i tergicristalli.
4
Illuminazione e visibilità

66

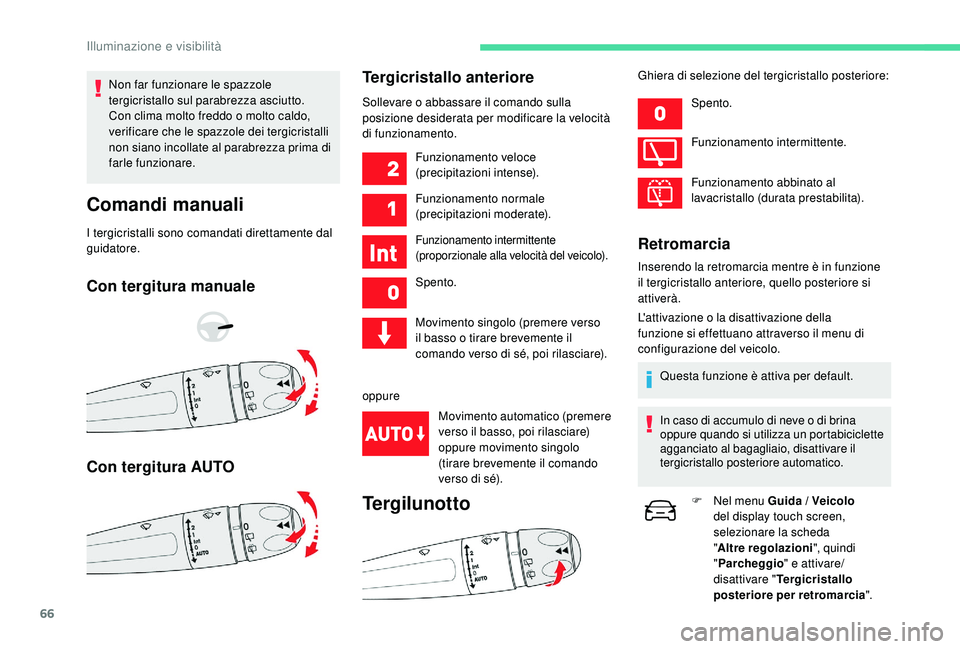

Non far funzionare le spazzole
tergicristallo sul parabrezza asciutto.
Con clima molto freddo o molto caldo,
verificare che le spazzole dei tergicristalli
non siano incollate al parabrezza prima di
farle funzionare.
Comandi manuali
I tergicristalli sono comandati direttamente dal
guidatore.
Con tergitura manuale
Con tergitura AUTOTergicristallo anteriore
Sollevare o abbassare il comando sulla
posizione desiderata per modificare la velocità
di funzionamento.
Funzionamento veloce
(precipitazioni intense).
Funzionamento normale
(precipitazioni moderate).
Funzionamento intermittente
(proporzionale alla velocità del veicolo).
Spento.
Movimento singolo (premere verso
il basso o tirare brevemente il
comando verso di sé, poi rilasciare).
Movimento automatico (premere
verso il basso, poi rilasciare)
oppure movimento singolo
(tirare brevemente il comando
verso di sé).
oppure
Tergilunotto
Ghiera di selezione del tergicristallo posteriore:
Spento.
Funzionamento intermittente.
Funzionamento abbinato al
lavacristallo (durata prestabilita).
Retromarcia
Inserendo la retromarcia mentre è in funzione
il tergicristallo anteriore, quello posteriore si
attiverà.
L'attivazione o la disattivazione della
funzione si effettuano attraverso il menu di
configurazione del veicolo.Questa funzione è attiva per default.
In caso di accumulo di neve o di brina
oppure quando si utilizza un portabiciclette
agganciato al bagagliaio, disattivare il
tergicristallo posteriore automatico.
F

N
el menu Guida / Veicolo
del display touch screen,
selezionare la scheda
" Altre regolazioni", quindi
" Parcheggio " e attivare/
disattivare " Tergicristallo
posteriore per retromarcia ".
Illuminazione e visibilità

67

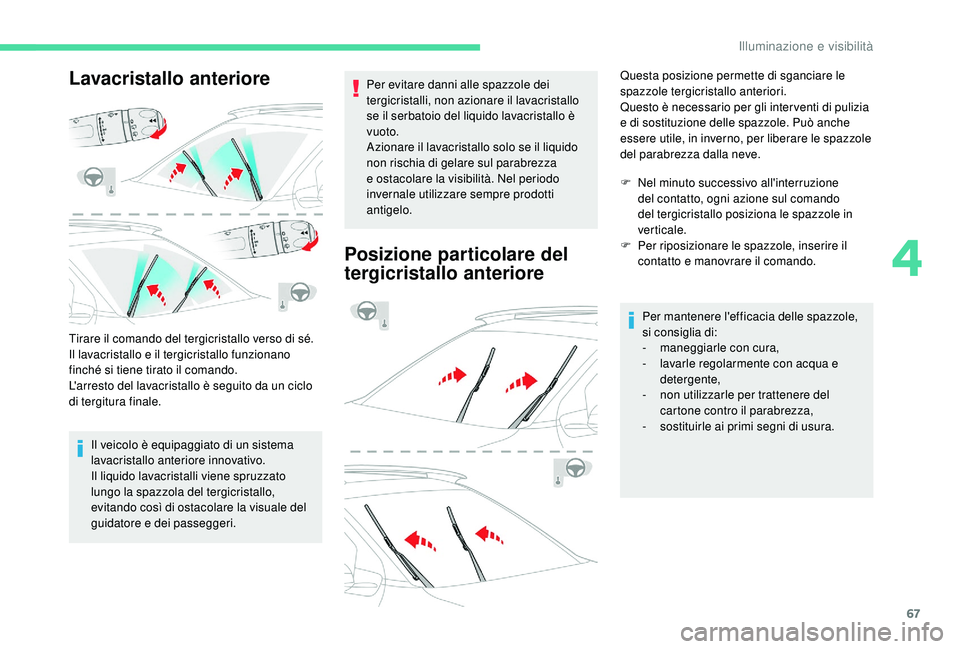

Lavacristallo anteriore
Tirare il comando del tergicristallo verso di sé.
Il lavacristallo e il tergicristallo funzionano
finché si tiene tirato il comando.
L'arresto del lavacristallo è seguito da un ciclo
di tergitura finale.Il veicolo è equipaggiato di un sistema
lavacristallo anteriore innovativo.
Il liquido lavacristalli viene spruzzato
lungo la spazzola del tergicristallo,
evitando così di ostacolare la visuale del
guidatore e dei passeggeri. Per evitare danni alle spazzole dei
tergicristalli, non azionare il lavacristallo
se il serbatoio del liquido lavacristallo è
vuoto.
Azionare il lavacristallo solo se il liquido
non rischia di gelare sul parabrezza
e ostacolare la visibilità. Nel periodo
invernale utilizzare sempre prodotti
antigelo.
Posizione particolare del
tergicristallo anteriore
Questa posizione permette di sganciare le
spazzole tergicristallo anteriori.
Questo è necessario per gli inter venti di pulizia
e di sostituzione delle spazzole. Può anche
essere utile, in inverno, per liberare le spazzole
del parabrezza dalla neve.
F

N
el minuto successivo all'interruzione
del contatto, ogni azione sul comando
del tergicristallo posiziona le spazzole in
verticale.
F

Pe
r riposizionare le spazzole, inserire il
contatto e manovrare il comando.
Per mantenere l'efficacia delle spazzole,
si consiglia di:
-

m
aneggiarle con cura,
-

l
avarle regolarmente con acqua e
detergente,
-

n
on utilizzarle per trattenere del
cartone contro il parabrezza,
-

s
ostituirle ai primi segni di usura.
4
Illuminazione e visibilità

68

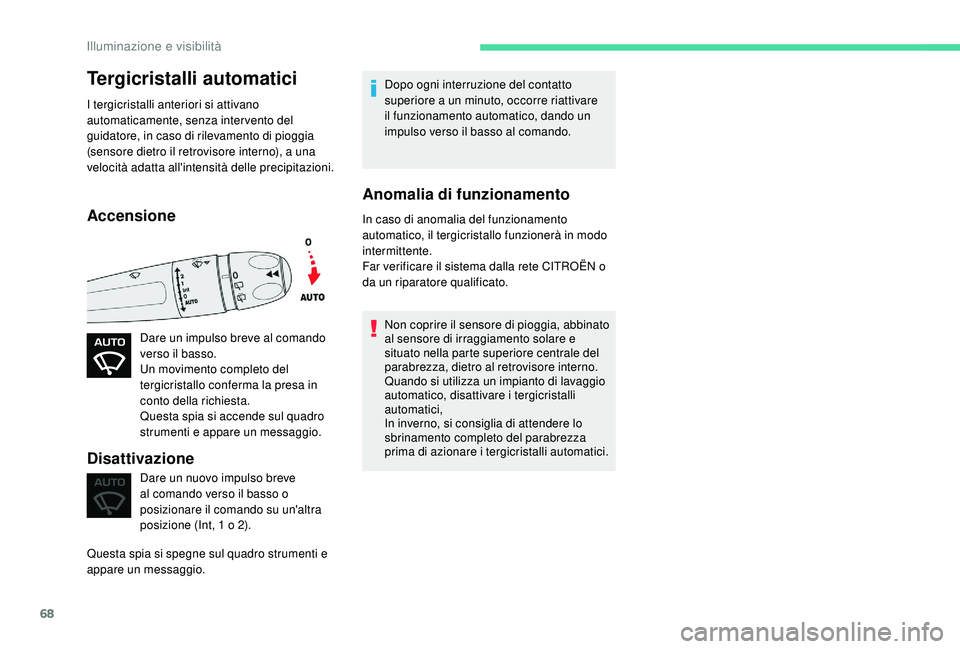

Tergicristalli automatici
I tergicristalli anteriori si attivano
automaticamente, senza intervento del
guidatore, in caso di rilevamento di pioggia
(sensore dietro il retrovisore interno), a una
velocità adatta all'intensità delle precipitazioni.
Accensione
Dare un impulso breve al comando
verso il basso.
Un movimento completo del
tergicristallo conferma la presa in
conto della richiesta.
Questa spia si accende sul quadro
strumenti e appare un messaggio.
Disattivazione
Dare un nuovo impulso breve
al comando verso il basso o
posizionare il comando su un'altra
posizione (Int, 1 o 2).
Questa spia si spegne sul quadro strumenti e
appare un messaggio. Dopo ogni interruzione del contatto
superiore a un minuto, occorre riattivare
il funzionamento automatico, dando un
impulso verso il basso al comando.
Anomalia di funzionamento
In caso di anomalia del funzionamento
automatico, il tergicristallo funzionerà in modo
intermittente.
Far verificare il sistema dalla rete CITROËN o
da un riparatore qualificato.
Non coprire il sensore di pioggia, abbinato
al sensore di irraggiamento solare e
situato nella parte superiore centrale del
parabrezza, dietro al retrovisore interno.
Quando si utilizza un impianto di lavaggio
automatico, disattivare i tergicristalli
automatici,
In inverno, si consiglia di attendere lo
sbrinamento completo del parabrezza
prima di azionare i tergicristalli automatici.
Illuminazione e visibilità
