89

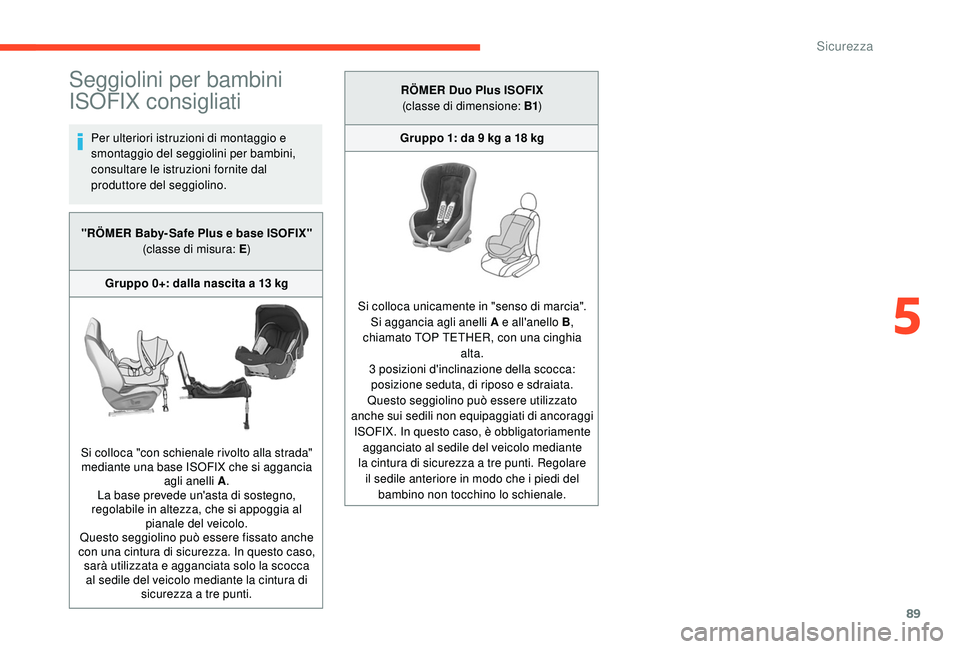

Seggiolini per bambini
ISOFIX consigliati
Per ulteriori istruzioni di montaggio e
smontaggio del seggiolini per bambini,
consultare le istruzioni fornite dal
produttore del seggiolino.
"RÖMER Baby- Safe Plus e base ISOFIX" (classe di misura: E )
Gruppo 0+: dalla nascita a 13 kg
Si colloca "con schienale rivolto alla strada" mediante una base ISOFIX che si aggancia agli anelli A.
La base prevede un'asta di sostegno,
regolabile in altezza, che si appoggia al pianale del veicolo.
Questo seggiolino può essere fissato anche
con una cintura di sicurezza. In questo caso, sarà utilizzata e agganciata solo la scocca al sedile del veicolo mediante la cintura di sicurezza a tre punti. RÖMER Duo Plus ISOFIX
(classe di dimensione: B1 )
Gruppo 1: da 9 kg a 18 kg
Si colloca unicamente in "senso di marcia". Si aggancia agli anelli A e all'anello B ,
chiamato TOP TETHER, con una cinghia alta.
3 posizioni d'inclinazione della scocca: posizione seduta, di riposo e sdraiata.
Questo seggiolino può essere utilizzato
anche sui sedili non equipaggiati di ancoraggi ISOFIX. In questo caso, è obbligatoriamente agganciato al sedile del veicolo mediante
la cintura di sicurezza a tre punti. Regolare il sedile anteriore in modo che i piedi del bambino non tocchino lo schienale.
5
Sicurezza

90

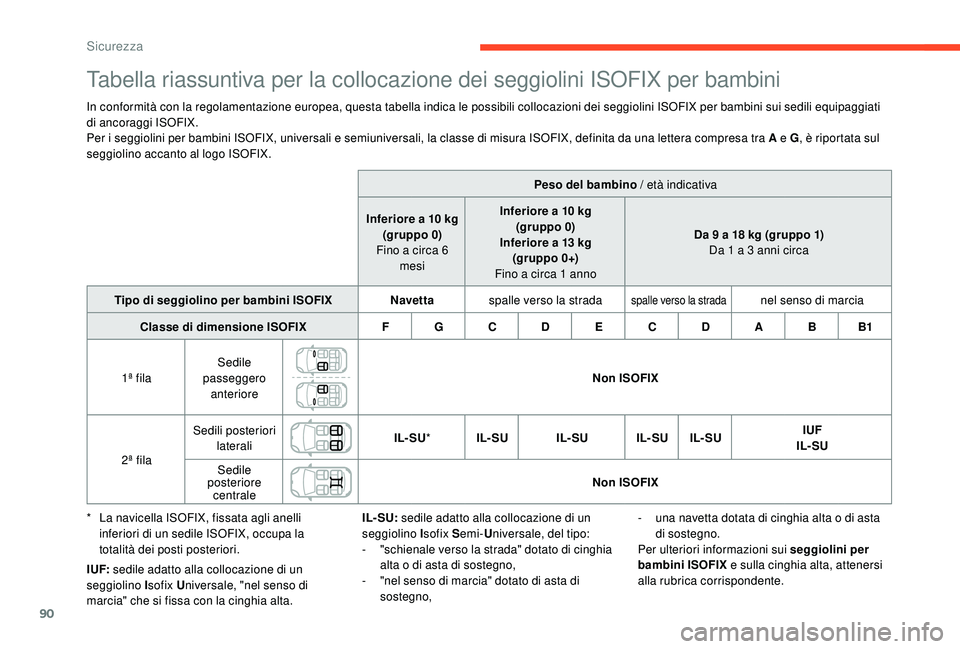

Tabella riassuntiva per la collocazione dei seggiolini ISOFIX per bambini
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX per bambini sui sedili equipaggiati
di ancoraggi ISOFIX.
Per i seggiolini per bambini ISOFIX, universali e semiuniversali, la classe di misura ISOFIX, definita da una lettera compresa tra A e G, è riportata sul
seggiolino accanto al logo ISOFIX.
Peso del bambino / età indicativa
Inferiore a 10 kg (gruppo 0)
Fino a circa 6 mesi Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg (gruppo 0+)
Fino a circa 1 anno Da 9 a 18 kg (gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIX Navettaspalle verso la strada
spalle verso la stradanel senso di marcia
Classe di dimensione ISOFIX F G C D E C D A B B1
1ª fila Sedile
passeggero anteriore Non ISOFIX
2ª fila Sedili posteriori
laterali IL- SU
* IL- SU IL- SU IL- SU IL- SU IUF
IL- SU
Sedile
posteriore centrale Non ISOFIX
IL- SU: sedile adatto alla collocazione di un
seggiolino I sofix Semi-Universale, del tipo:
-

"

schienale verso la strada" dotato di cinghia
alta o di asta di sostegno,
-

"

nel senso di marcia" dotato di asta di
sostegno,
*

L

a navicella ISOFIX, fissata agli anelli
inferiori di un sedile ISOFIX, occupa la
totalità dei posti posteriori. -

u

na navetta dotata di cinghia alta o di asta
di sostegno.
Per ulteriori informazioni sui seggiolini per
bambini ISOFIX e sulla cinghia alta, attenersi
alla rubrica corrispondente.
I UF:
sedile adatto alla collocazione di un
seggiolino I sofix Universale, "nel senso di
marcia" che si fissa con la cinghia alta.
Sicurezza

91

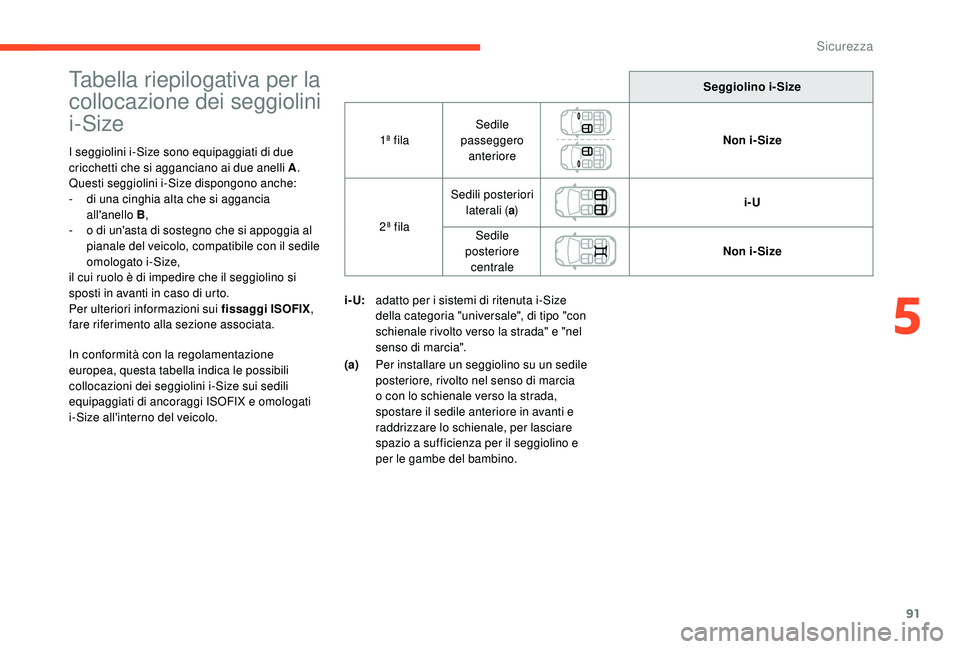

Tabella riepilogativa per la
collocazione dei seggiolini
i-Size
I seggiolini i-Size sono equipaggiati di due
cricchetti che si agganciano ai due anelli A.
Questi seggiolini i-Size dispongono anche:
-

d
i una cinghia alta che si aggancia
all'anello B ,
-

o d
i un'asta di sostegno che si appoggia al
pianale del veicolo, compatibile con il sedile
omologato i-Size,
il cui ruolo è di impedire che il seggiolino si
sposti in avanti in caso di urto.
Per ulteriori informazioni sui fissaggi ISOFIX ,
fare riferimento alla sezione associata.
In conformità con la regolamentazione
europea, questa tabella indica le possibili
collocazioni dei seggiolini i-Size sui sedili
equipaggiati di ancoraggi ISOFIX e omologati
i-Size all'interno del veicolo. Seggiolino i-Size
1ª fila Sedile
passeggero anteriore Non i- Size
2ª fila Sedili posteriori
laterali ( a) i-U
Sedile
posteriore centrale Non i- Size
i- U: adatto per i sistemi di ritenuta i-Size
della categoria "universale", di tipo "con
schienale rivolto verso la strada" e "nel
senso di marcia".
(a) Per installare un seggiolino su un sedile
posteriore, rivolto nel senso di marcia
o con lo schienale verso la strada,
spostare il sedile anteriore in avanti e
raddrizzare lo schienale, per lasciare
spazio a sufficienza per il seggiolino e
per le gambe del bambino.
5
Sicurezza

92

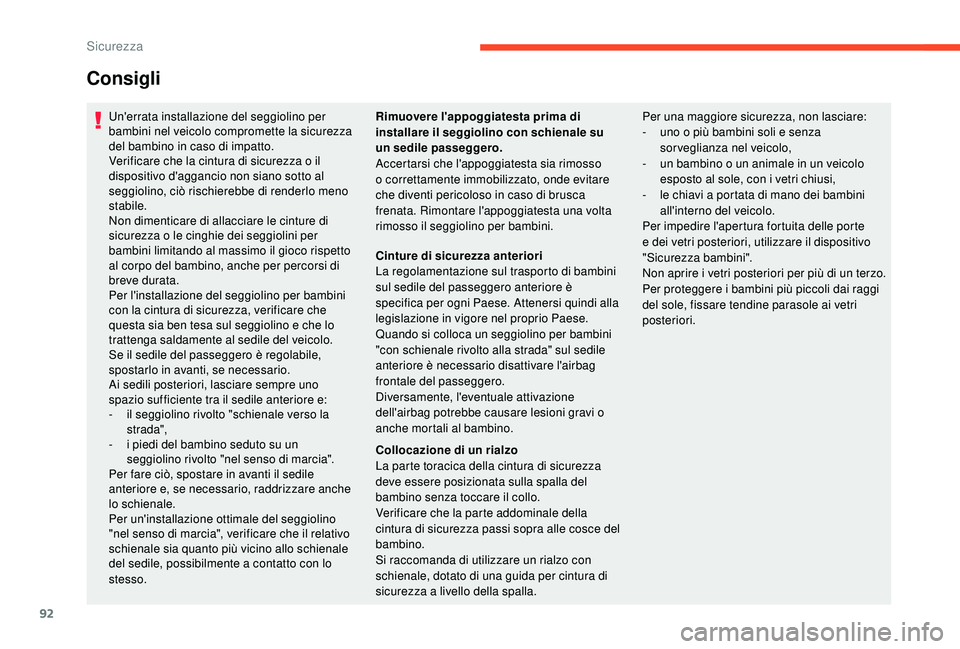

Consigli
Un'errata installazione del seggiolino per
bambini nel veicolo compromette la sicurezza
del bambino in caso di impatto.
Verificare che la cintura di sicurezza o il
dispositivo d'aggancio non siano sotto al
seggiolino, ciò rischierebbe di renderlo meno
stabile.
Non dimenticare di allacciare le cinture di
sicurezza o le cinghie dei seggiolini per
bambini limitando al massimo il gioco rispetto
al corpo del bambino, anche per percorsi di
breve durata.
Per l'installazione del seggiolino per bambini
con la cintura di sicurezza, verificare che
questa sia ben tesa sul seggiolino e che lo
trattenga saldamente al sedile del veicolo.
Se il sedile del passeggero è regolabile,
spostarlo in avanti, se necessario.
Ai sedili posteriori, lasciare sempre uno
spazio sufficiente tra il sedile anteriore e:
-
i
l seggiolino rivolto "schienale verso la
strada",
-

i p
iedi del bambino seduto su un
seggiolino rivolto "nel senso di marcia".
Per fare ciò, spostare in avanti il sedile
anteriore e, se necessario, raddrizzare anche
lo schienale.
Per un'installazione ottimale del seggiolino
"nel senso di marcia", verificare che il relativo
schienale sia quanto più vicino allo schienale
del sedile, possibilmente a contatto con lo
stesso. Rimuovere l'appoggiatesta prima di
installare il seggiolino con schienale su
un sedile passeggero.
Accertarsi che l'appoggiatesta sia rimosso
o correttamente immobilizzato, onde evitare
che diventi pericoloso in caso di brusca
frenata. Rimontare l'appoggiatesta una volta
rimosso il seggiolino per bambini.
Per una maggiore sicurezza, non lasciare:
-

u
no o più bambini soli e senza
sorveglianza nel veicolo,
-

u
n bambino o un animale in un veicolo
esposto al sole, con i vetri chiusi,
-

l
e chiavi a portata di mano dei bambini
all'interno del veicolo.
Per impedire l'apertura fortuita delle porte
e dei vetri posteriori, utilizzare il dispositivo
"Sicurezza bambini".
Non aprire i vetri posteriori per più di un terzo.
Per proteggere i bambini più piccoli dai raggi
del sole, fissare tendine parasole ai vetri
posteriori.
Cinture di sicurezza anteriori
La regolamentazione sul trasporto di bambini
sul sedile del passeggero anteriore è
specifica per ogni Paese. Attenersi quindi alla
legislazione in vigore nel proprio Paese.
Quando si colloca un seggiolino per bambini
"con schienale rivolto alla strada" sul sedile
anteriore è necessario disattivare l'airbag
frontale del passeggero.
Diversamente, l'eventuale attivazione
dell'airbag potrebbe causare lesioni gravi o
anche mortali al bambino.
Collocazione di un rialzo
La parte toracica della cintura di sicurezza
deve essere posizionata sulla spalla del
bambino senza toccare il collo.
Verificare che la parte addominale della
cintura di sicurezza passi sopra alle cosce del
bambino.
Si raccomanda di utilizzare un rialzo con
schienale, dotato di una guida per cintura di
sicurezza a livello della spalla.
Sicurezza

93

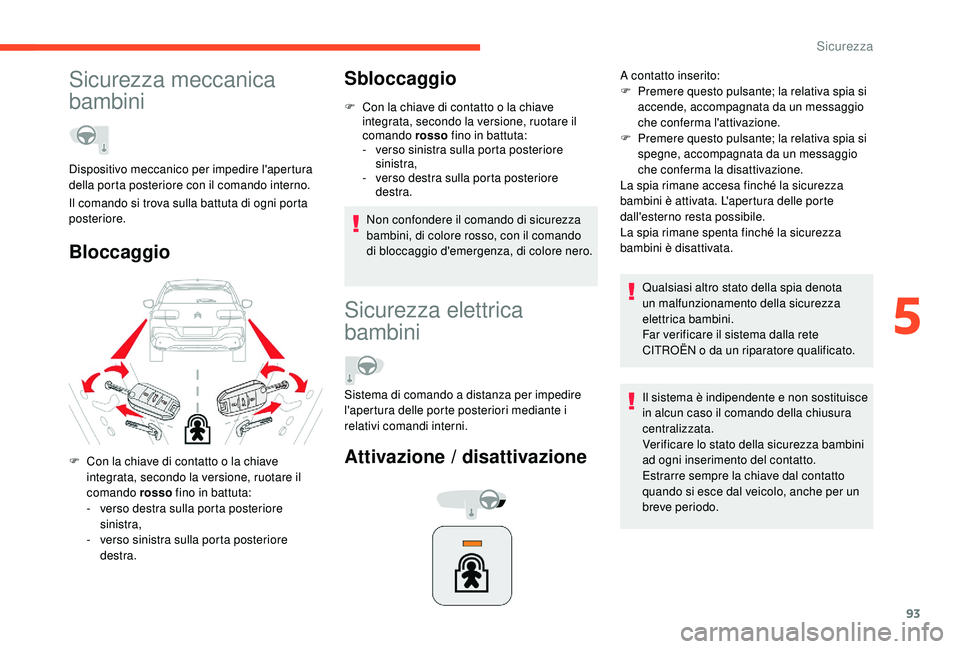

Sicurezza meccanica
bambini
BloccaggioSbloccaggio
F Con la chiave di contatto o la chiave
integrata, secondo la versione, ruotare il
comando rosso fino in battuta:
-

v
erso sinistra sulla porta posteriore
sinistra,
-

v
erso destra sulla porta posteriore
destra.
Non confondere il comando di sicurezza
bambini, di colore rosso, con il comando
di bloccaggio d'emergenza, di colore nero.
Sicurezza elettrica
bambini
Attivazione / disattivazione
Qualsiasi altro stato della spia denota
un malfunzionamento della sicurezza
elettrica bambini.
Far verificare il sistema dalla rete
CITROËN o da un riparatore qualificato.
Il sistema è indipendente e non sostituisce
in alcun caso il comando della chiusura
centralizzata.
Verificare lo stato della sicurezza bambini
ad ogni inserimento del contatto.
Estrarre sempre la chiave dal contatto
quando si esce dal veicolo, anche per un
breve periodo.
Dispositivo meccanico per impedire l'apertura
della porta posteriore con il comando interno.
Il comando si trova sulla battuta di ogni porta
posteriore.
F

C

on la chiave di contatto o la chiave
integrata, secondo la versione, ruotare il
comando rosso fino in battuta:
-

v

erso destra sulla porta posteriore
sinistra,
-

v

erso sinistra sulla porta posteriore
destra. Sistema di comando a distanza per impedire
l'apertura delle porte posteriori mediante i
relativi comandi interni. A contatto inserito:
F

P
remere questo pulsante; la relativa spia si
accende, accompagnata da un messaggio
che conferma l'attivazione.
F

P
remere questo pulsante; la relativa spia si
spegne, accompagnata da un messaggio
che conferma la disattivazione.
La spia rimane accesa finché la sicurezza
bambini è attivata. L'apertura delle porte
dall'esterno resta possibile.
La spia rimane spenta finché la sicurezza
bambini è disattivata.
5
Sicurezza

94

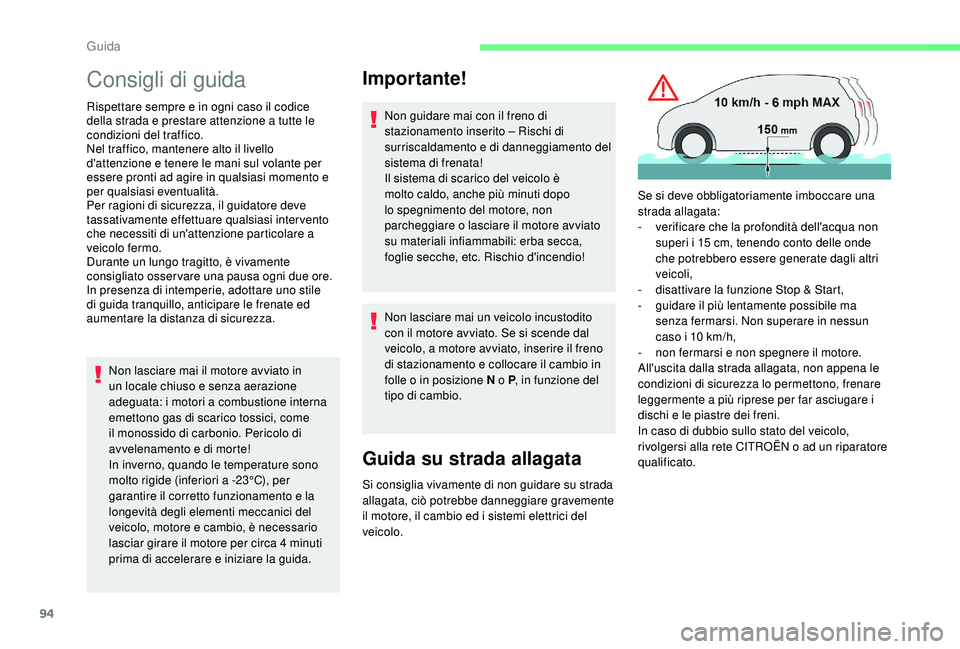

Consigli di guida
Rispettare sempre e in ogni caso il codice
della strada e prestare attenzione a tutte le
condizioni del traffico.
Nel traffico, mantenere alto il livello
d'attenzione e tenere le mani sul volante per
essere pronti ad agire in qualsiasi momento e
per qualsiasi eventualità.
Per ragioni di sicurezza, il guidatore deve
tassativamente effettuare qualsiasi intervento
che necessiti di un'attenzione particolare a
veicolo fermo.
Durante un lungo tragitto, è vivamente
consigliato osservare una pausa ogni due ore.
In presenza di intemperie, adottare uno stile
di guida tranquillo, anticipare le frenate ed
aumentare la distanza di sicurezza.Non lasciare mai il motore avviato in
un locale chiuso e senza aerazione
adeguata: i motori a combustione interna
emettono gas di scarico tossici, come
il monossido di carbonio. Pericolo di
avvelenamento e di morte!
In inverno, quando le temperature sono
molto rigide (inferiori a -23°C), per
garantire il corretto funzionamento e la
longevità degli elementi meccanici del
veicolo, motore e cambio, è necessario
lasciar girare il motore per circa 4 minuti
prima di accelerare e iniziare la guida.
Importante!
Non guidare mai con il freno di
stazionamento inserito – Rischi di
surriscaldamento e di danneggiamento del
sistema di frenata!
Il sistema di scarico del veicolo è
molto caldo, anche più minuti dopo
lo spegnimento del motore, non
parcheggiare o lasciare il motore avviato
su materiali infiammabili: erba secca,
foglie secche, etc. Rischio d'incendio!
Non lasciare mai un veicolo incustodito
con il motore avviato. Se si scende dal
veicolo, a motore avviato, inserire il freno
di stazionamento e collocare il cambio in
folle o in posizione N o P , in funzione del
tipo di cambio.
Guida su strada allagata
Si consiglia vivamente di non guidare su strada
allagata, ciò potrebbe danneggiare gravemente
il motore, il cambio ed i sistemi elettrici del
veicolo. Se si deve obbligatoriamente imboccare una
strada allagata:
-

v
erificare che la profondità dell'acqua non
superi i 15 cm, tenendo conto delle onde
che potrebbero essere generate dagli altri
veicoli,
-
d
isattivare la funzione Stop & Start,
-
g
uidare il più lentamente possibile ma
senza fermarsi. Non superare in nessun
caso i 10 km/h,
-
n
on fermarsi e non spegnere il motore.
All'uscita dalla strada allagata, non appena le
condizioni di sicurezza lo permettono, frenare
leggermente a più riprese per far asciugare i
dischi e le piastre dei freni.
In caso di dubbio sullo stato del veicolo,
rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Guida

95

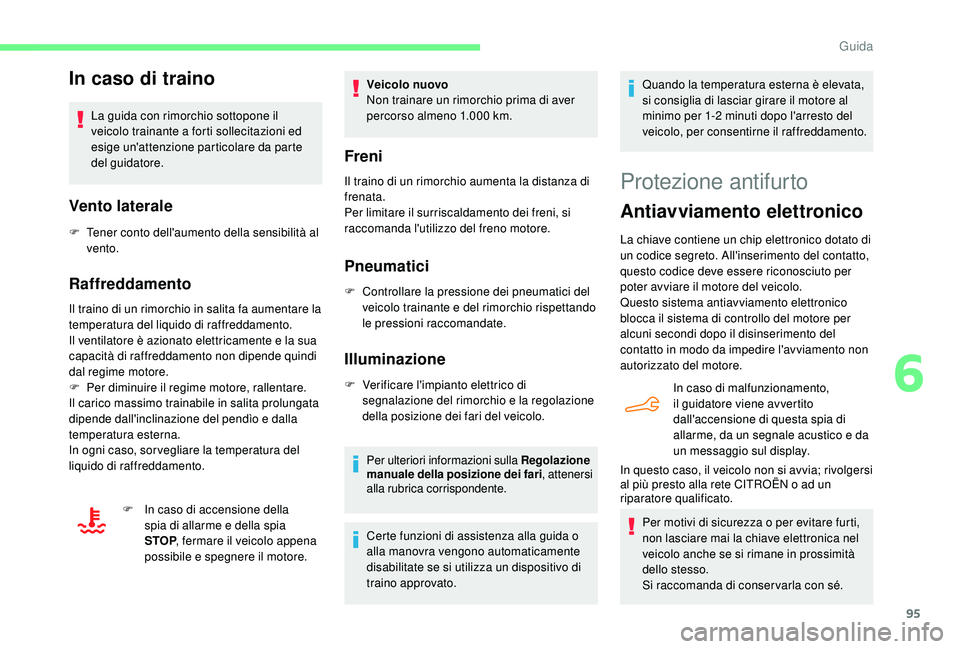

In caso di traino
La guida con rimorchio sottopone il
veicolo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.
Vento laterale
F Tener conto dell'aumento della sensibilità al vento.
Raffreddamento
Il traino di un rimorchio in salita fa aumentare la
temperatura del liquido di raffreddamento.
Il ventilatore è azionato elettricamente e la sua
capacità di raffreddamento non dipende quindi
dal regime motore.
F

P
er diminuire il regime motore, rallentare.
Il carico massimo trainabile in salita prolungata
dipende dall'inclinazione del pendìo e dalla
temperatura esterna.
In ogni caso, sorvegliare la temperatura del
liquido di raffreddamento.
F

I
n caso di accensione della
spia di allarme e della spia
STOP , fermare il veicolo appena
possibile e spegnere il motore. Veicolo nuovo
Non trainare un rimorchio prima di aver
percorso almeno 1.000 km.
Freni
Il traino di un rimorchio aumenta la distanza di
frenata.
Per limitare il surriscaldamento dei freni, si
raccomanda l'utilizzo del freno motore.
Pneumatici
F Controllare la pressione dei pneumatici del
veicolo trainante e del rimorchio rispettando
le pressioni raccomandate.
Illuminazione
F Verificare l'impianto elettrico di segnalazione del rimorchio e la regolazione
della posizione dei fari del veicolo.
Per ulteriori informazioni sulla Regolazione
manuale della posizione dei fari , attenersi
alla rubrica corrispondente.
Certe funzioni di assistenza alla guida o
alla manovra vengono automaticamente
disabilitate se si utilizza un dispositivo di
traino approvato. Quando la temperatura esterna è elevata,
si consiglia di lasciar girare il motore al
minimo per 1-2 minuti dopo l'arresto del
veicolo, per consentirne il raffreddamento.
Protezione antifurto
Antiavviamento elettronico
La chiave contiene un chip elettronico dotato di
un codice segreto. All'inserimento del contatto,
questo codice deve essere riconosciuto per
poter avviare il motore del veicolo.
Questo sistema antiavviamento elettronico
blocca il sistema di controllo del motore per
alcuni secondi dopo il disinserimento del
contatto in modo da impedire l'avviamento non
autorizzato del motore.
In caso di malfunzionamento,
il guidatore viene avvertito
dall'accensione di questa spia di
allarme, da un segnale acustico e da
un messaggio sul display.
In questo caso, il veicolo non si avvia; rivolgersi
al più presto alla rete CITROËN o ad un
riparatore qualificato.
Per motivi di sicurezza o per evitare furti,
non lasciare mai la chiave elettronica nel
veicolo anche se si rimane in prossimità
dello stesso.
Si raccomanda di conser varla con sé.
6
Guida

96

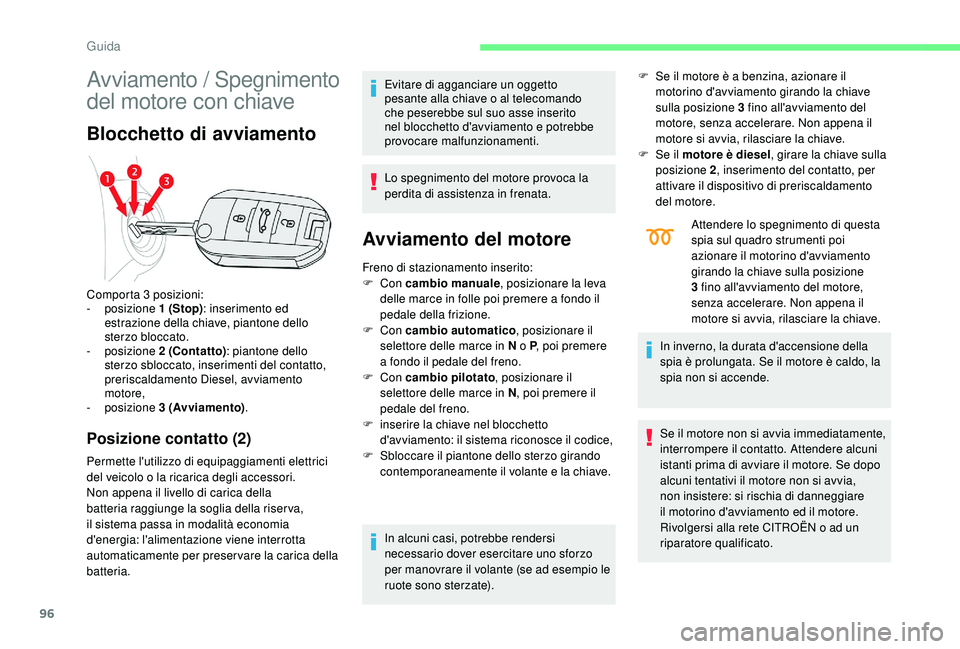

Avviamento / Spegnimento
del motore con chiave
Blocchetto di avviamento
Posizione contatto (2)
Permette l'utilizzo di equipaggiamenti elettrici
del veicolo o la ricarica degli accessori.
Non appena il livello di carica della
batteria raggiunge la soglia della riser va,
il sistema passa in modalità economia
d'energia: l'alimentazione viene interrotta
automaticamente per preser vare la carica della
batteria.Evitare di agganciare un oggetto
pesante alla chiave o al telecomando
che peserebbe sul suo asse inserito
nel blocchetto d'avviamento e potrebbe
provocare malfunzionamenti.
Lo spegnimento del motore provoca la
perdita di assistenza in frenata.
Avviamento del motore
Freno di stazionamento inserito:
F
Con cambio manuale , posizionare la leva
delle marce in folle poi premere a fondo il
pedale della frizione.
F
Con cambio automatico , posizionare il
selettore delle marce in N o P , poi premere
a fondo il pedale del freno.
F
Con cambio pilotato , posizionare il
selettore delle marce in N , poi premere il
pedale del freno.
F

i
nserire la chiave nel blocchetto
d'avviamento: il sistema riconosce il codice,
F

S
bloccare il piantone dello sterzo girando
contemporaneamente il volante e la chiave.
In alcuni casi, potrebbe rendersi
necessario dover esercitare uno sforzo
per manovrare il volante (se ad esempio le
ruote sono sterzate). F

S
e il motore è a benzina, azionare il
motorino d'avviamento girando la chiave
sulla posizione 3 fino all'avviamento del
motore, senza accelerare. Non appena il
motore si avvia, rilasciare la chiave.
F
S
e il motore è diesel
, girare la chiave sulla
posizione 2 , inserimento del contatto, per
attivare il dispositivo di preriscaldamento
del motore.
Comporta 3 posizioni:
-

posizione 1 (Stop): inserimento ed
estrazione della chiave, piantone dello
sterzo bloccato.
-

posizione 2 (Contatto) : piantone dello
sterzo sbloccato, inserimenti del contatto,
preriscaldamento Diesel, avviamento
motore,
-

posizione 3 (Avviamento) . Attendere lo spegnimento di questa
spia sul quadro strumenti poi
azionare il motorino d'avviamento
girando la chiave sulla posizione
3 fino all'avviamento del motore,
senza accelerare. Non appena il
motore si avvia, rilasciare la chiave.
In inverno, la durata d'accensione della
spia è prolungata. Se il motore è caldo, la
spia non si accende.
Se il motore non si avvia immediatamente,
interrompere il contatto. Attendere alcuni
istanti prima di avviare il motore. Se dopo
alcuni tentativi il motore non si avvia,
non insistere: si rischia di danneggiare
il motorino d'avviamento ed il motore.
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Guida

97

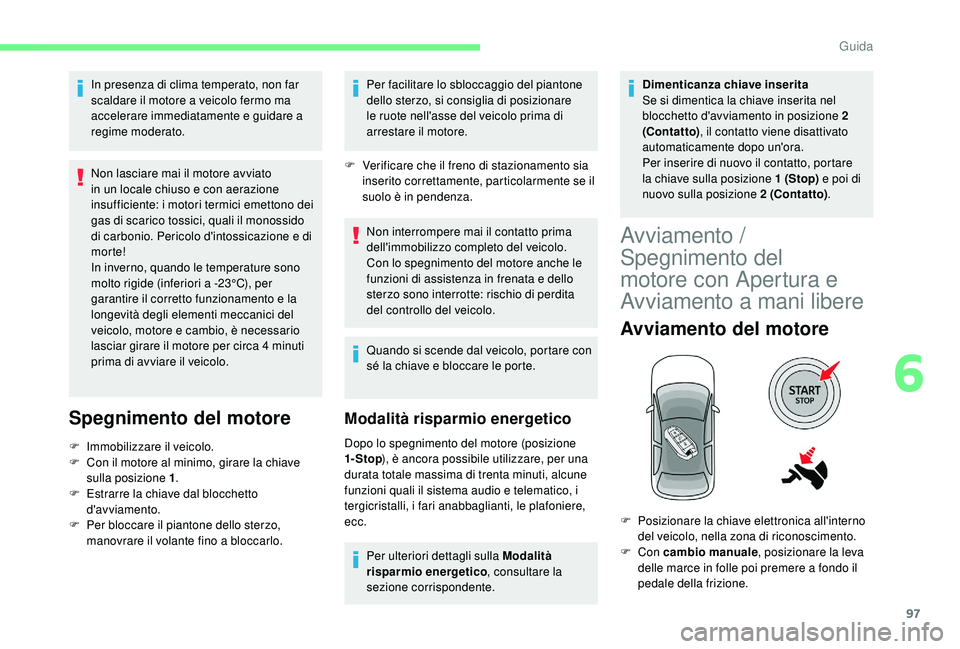

In presenza di clima temperato, non far
scaldare il motore a veicolo fermo ma
accelerare immediatamente e guidare a
regime moderato.
Non lasciare mai il motore avviato
in un locale chiuso e con aerazione
insufficiente: i motori termici emettono dei
gas di scarico tossici, quali il monossido
di carbonio. Pericolo d'intossicazione e di
morte!
In inverno, quando le temperature sono
molto rigide (inferiori a -23°C), per
garantire il corretto funzionamento e la
longevità degli elementi meccanici del
veicolo, motore e cambio, è necessario
lasciar girare il motore per circa 4 minuti
prima di avviare il veicolo.
Spegnimento del motore
F Immobilizzare il veicolo.
F C on il motore al minimo, girare la chiave
sulla posizione 1 .
F

E
strarre la chiave dal blocchetto
d'avviamento.
F

Pe
r bloccare il piantone dello sterzo,
manovrare il volante fino a bloccarlo. Per facilitare lo sbloccaggio del piantone
dello sterzo, si consiglia di posizionare
le ruote nell'asse del veicolo prima di
arrestare il motore.
F
V
erificare che il freno di stazionamento sia
inserito correttamente, particolarmente se il
suolo è in pendenza.
Non interrompere mai il contatto prima
dell'immobilizzo completo del veicolo.
Con lo spegnimento del motore anche le
funzioni di assistenza in frenata e dello
sterzo sono interrotte: rischio di perdita
del controllo del veicolo.
Quando si scende dal veicolo, portare con
sé la chiave e bloccare le porte.
Modalità risparmio energetico
Dopo lo spegnimento del motore (posizione
1- Stop ), è ancora possibile utilizzare, per una
durata totale massima di trenta minuti, alcune
funzioni quali il sistema audio e telematico, i
tergicristalli, i fari anabbaglianti, le plafoniere,
ecc.
Per ulteriori dettagli sulla Modalità
risparmio energetico , consultare la
sezione corrispondente. Dimenticanza chiave inserita
Se si dimentica la chiave inserita nel
blocchetto d'avviamento in posizione 2
(Contatto)
, il contatto viene disattivato
automaticamente dopo un'ora.
Per inserire di nuovo il contatto, portare
la chiave sulla posizione 1 (Stop) e poi di
nuovo sulla posizione 2 (Contatto) .
Avviamento /
Spegnimento del
motore con Apertura e
Avviamento a mani libere
Avviamento del motore
F Posizionare la chiave elettronica all'interno
del veicolo, nella zona di riconoscimento.
F
Con cambio manuale , posizionare la leva
delle marce in folle poi premere a fondo il
pedale della frizione.
6
Guida

98

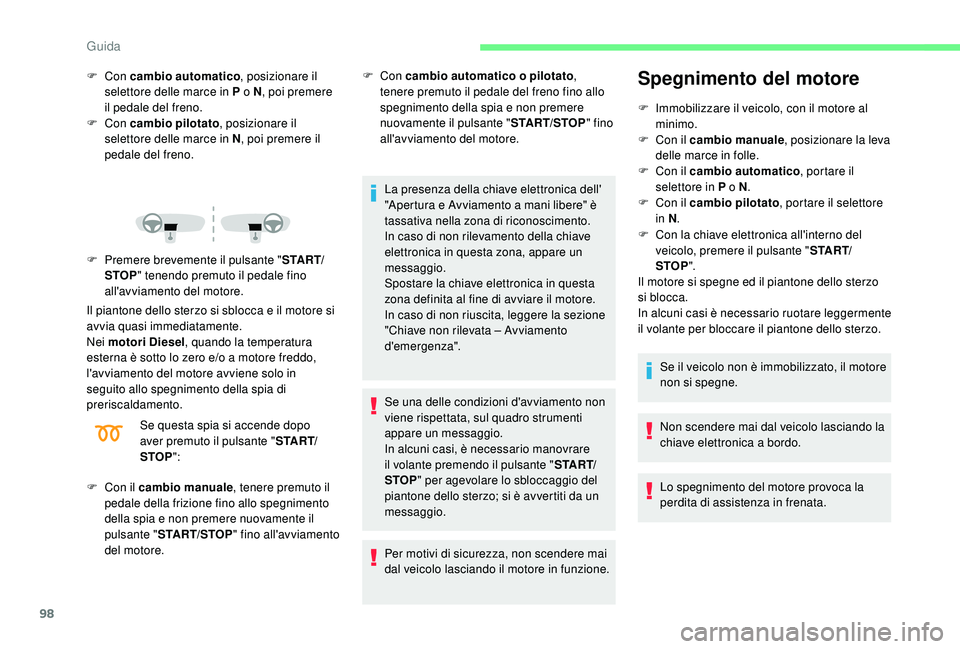

F Con cambio automatico , posizionare il
selettore delle marce in P o N , poi premere
il pedale del freno.
F
Con cambio pilotato , posizionare il
selettore delle marce in N , poi premere il
pedale del freno.
F

P
remere brevemente il pulsante " S TA R T/
STOP " tenendo premuto il pedale fino
all'avviamento del motore.
Il piantone dello sterzo si sblocca e il motore si
avvia quasi immediatamente.
Nei motori Diesel , quando la temperatura
esterna è sotto lo zero e/o a motore freddo,
l'avviamento del motore avviene solo in
seguito allo spegnimento della spia di
preriscaldamento.
Se questa spia si accende dopo
aver premuto il pulsante " S TA R T/
STOP ":
F

C
on il cambio manuale , tenere premuto il
pedale della frizione fino allo spegnimento
della spia e non premere nuovamente il
pulsante " START/STOP " fino all'avviamento
del motore. F
Con
cambio automatico o pilotato ,
tenere premuto il pedale del freno fino allo
spegnimento della spia e non premere
nuovamente il pulsante " START/STOP" fino
all'avviamento del motore.
La presenza della chiave elettronica dell'
"Apertura e Avviamento a mani libere" è
tassativa nella zona di riconoscimento.
In caso di non rilevamento della chiave
elettronica in questa zona, appare un
messaggio.
Spostare la chiave elettronica in questa
zona definita al fine di avviare il motore.
In caso di non riuscita, leggere la sezione
"Chiave non rilevata – Avviamento
d'emergenza".
Se una delle condizioni d'avviamento non
viene rispettata, sul quadro strumenti
appare un messaggio.
In alcuni casi, è necessario manovrare
il volante premendo il pulsante " S TA R T/
STOP " per agevolare lo sbloccaggio del
piantone dello sterzo; si è avvertiti da un
messaggio.
Per motivi di sicurezza, non scendere mai
dal veicolo lasciando il motore in funzione.Spegnimento del motore
F Immobilizzare il veicolo, con il motore al minimo.
F

C
on il cambio manuale , posizionare la leva
delle marce in folle.
F

C
on il cambio automatico , portare il
selettore in P o N .
F

C
on il cambio pilotato , portare il selettore
in N .
F

C
on la chiave elettronica all'interno del
veicolo, premere il pulsante " S TA R T/
STOP ".
Il motore si spegne ed il piantone dello sterzo
si blocca.
In alcuni casi è necessario ruotare leggermente
il volante per bloccare il piantone dello sterzo.
Se il veicolo non è immobilizzato, il motore
non si spegne.
Non scendere mai dal veicolo lasciando la
chiave elettronica a bordo.
Lo spegnimento del motore provoca la
perdita di assistenza in frenata.
Guida
