CITROEN C4 PICASSO 2013 Lietošanas Instrukcija (in Latvian)
Manufacturer: CITROEN, Model Year: 2013, Model line: C4 PICASSO, Model: CITROEN C4 PICASSO 2013Pages: 413, PDF Size: 13.23 MB
Page 61 of 413
III
59
KOMFORTS
6.
Aizmugurējā stikla atkausēšana/
svīšanas novēršana
Šī funkcija ir aktīva vienīgi tad, ja ie-
slēgts motors.
)
Lai aktivizētu/izslēgtu aizmugu-
rējā stikla un ārējo atpakaļskata
spoguļu elektrisko atkausēšanu,
nospiediet 6
. Iedegas signāllam-
piņa.
7. Priekšējā un aizmugurējā
stikla un atpakaļskata
spoguļu ātrā atkausēšana/
svīšanas novēršana
)
Nospiediet komandpogu 7
. Iedegas
signāllampiņa.
Šī funkcija vienlaikus aktivizē :
- priekšējā stikla atkausēšanu,
- optimālu gaisa padevi,
- gaisa padevi no ārpuses,
- apsildāmo atpakaļskata spoguļu
un aizmugurējā stikla atkausē-
šanu,
- gaisa kondicionētāju, ja vien tas
ir nepieciešams.
Lai tos izslēgtu, nospiediet no jauna
komandpogu 7
.
8. Pūstā gaisa temperatūras
uzstādīšana
Šī komandpoga ļauj uzstādīt gaisa
temperatūru salonā. Tā izmantoja-
ma gan aukstā laikā, gan karstā lai-
kā kopā ar gaisa kondicionētāju.
Temperatūras uzstādīšana notiek
pakāpeniski no kreisās puses uz
labo.
Temperatūras uzstādīšana
)
Lai pārņemtu temperatūras kon-
troli, nospiediet pogu 9
. Iedegas
diode.
)
Lai uzstādītu temperatūru, pa-
grieziet pogu 10
.
Temperatūras uzstādīšana notiek
pakāpeniski no kreisās puses uz
labo. Lai izvairītos no pārlieku
liela elektrības patēriņa, at-
kausētājs izslēdzas auto-
mātiski.
B. PASAŽIERA PUSES KOMANDPOGU TABULA
Page 62 of 413
III
60
KOMFORTS
AUTOMĀTISKAIS GAISA
KONDICIONĒTĀJS
Gaisa kondicionētāja sistēma dar-
bojas pie ieslēgta motora.
1. Automātiska komforta
vadība
Nospiežot šo komandpogu,
ko apstiprina signāllampiņas
A/C
un AUTO
parādīšanās
uz displeja, var automātiski
un atkarībā no izvēlētās temperatū-
ras uzstādīt piecas funkcijas :
- gaisa padevi,
- temperatūru salona labajā/krei-
sajā pusē,
- gaisa sadali,
- gaisa kondicionētāju,
- automātisko gaisa apmaiņu. Lai to izdarītu, ir ieteicams visus
ventilatorus turēt atvērtus.
Lai vēsā vai mitrā laikā izvairītos
no logu pārklāšanās ar kondensātu
automašīnas iekšpusē, ir ieteicams
izmantot AUTO
režīmu.
Sākot braukšanu ar aukstu motoru,
lai sākumā netiktu iepūsts auksts
gaiss, pūtējs pakāpeniski sasniedz
optimālo stāvokli.
2. Temperatūras uzstādīšana
Lai iegūtu vēlamo temperatūru, no-
spiediet komandpogu :
- –
lai temperatūru samazinātu,
- +
lai temperatūru paaugstinātu.
Uzstādīšana tuvu atzīmei 21 ļauj ie-
gūt optimālu komfortu. Tomēr paras-
ti uzstāda starp 18 un 24.
Lai iegūtu optimālu komfortu, ir ie-
teicams, lai labās/kreisās puses uz-
stādīto temperatūru atšķirība būtu
mazāka par 3.
Salona komforta temperatūra ir atka-
rīga arī no ārējiem laika apstākļiem,
tāpēc var nedaudz atšķirties no tās,
kas ir uzst
ādīta.
Iekāpjot automašīnā, iekšējā tem-
peratūra var būt aukstāka (vai kar-
stāka) nekā komforta temperatūra.
Nebūtu lietderīgi tūlīt regulēt tem-
peratūru, lai nekavējoties sasniegtu
vēlamo komfortu. Sistēma automā-
tiski izmanto visas iespējas, lai pēc
iespējas ātrāk samazinātu tempera-
tūras atšķirību.
Vienas vai vairāku funkciju
manuāla uzstādīšana
.
Katru no funkcijām 3, 4
, 6
un 10
ir ie-
spējams uzstādīt manuāli. Šajā ga-
dījumā funkcijas "AUTO"
uzraksts
nodziest.
Salona temperatūras vienota uz-
stādīšana
(priekšējiem un aizmugu-
rējiem pasažieriem)
Paturot nospiestu taustiņu "AUTO",
tiek anulēti individuālie uzstādīju-
mi, ieskaitot temperatūru pasažiera
pusē, un notiek atgriešanās auto-
mātiskās darbības režīmā.
A. VA DĪTĀJA PUSESKOMANDPOGU TABULA
Page 63 of 413
III
61
KOMFORTS
3. Gaisa pūtēja ātruma
uzstādīšana/"REST"
funkcijas aktivizēšana
lai gaisa padevi palielinātu
lai gaisa padevi samazinātu
(šī komandpoga tāpat sais-
tīta ar REST funkciju)
Gaisa padeves līmenis parādās uz
displeja, pakāpeniski iezīmējoties
ventilatora lāpstiņām.
Ja gaisa pūtēju ieslēgsiet pozīcijā 0
,
sistēma izslēgsies. Uz displeja paliek
ventilators bez lāpstiņām un norāde
OFF.
Lai radītu attiecīgu siltuma
komfortu salonā tad, ja mo-
tors ir izslēgts, ar "REST"
funkcijas palīdzību uz da-
žām minūtēm jūs varat aktivizēt ven-
tilāciju.
Piemēram, tiklīdz izkā
pjat no auto-
mašīnas, pasažieri var izbaudīt ven-
tilāciju bez nepieciešamības ieslēgt
motoru.
Šī funkcija ir pieejama pēc aizde-
dzes ieslēgšanas, kā arī motora
izslēgšanas.
Kamēr funkcija ir pieejama, deg gai-
sa kondicionētāja sistēmas kontroles
displeji un pieejamā gaisa pūtēja zī-
mējums. Šī komanda neaktivizē kondicionē-
tāja, bet tikai gaisa pūtēja darbību.
Ja ir aktivizēta REST funkcija, gaisa
padevi un sadali nevar mainīt.
Pēc aizdedzes ieslēgšanas :
- Nospiežot taustiņu REST, funk-
cija uz dažām minūtēm aktivizē-
jas. Uz displeja pū
tējam parādās
divas lāpstiņas, kas norāda, ka
funkcija ir aktīva.
- Šajā laikā funkcija ir izslēdzama
un ieslēdzama atpakaļ.
- Pēc noteiktā darbības laika bei-
gām displejs nodziest.
4. Gaisa sadales uzstādīšana
)
Nospiežot komandpogu 4
,
uz displeja pakāpeniski pa-
rādās gaisa sadalījums.
Gaisa padeves uzstādīšana
Lai uzstādītu gaisa padevi, nospie-
diet komandpogu :
"REST" funkcija : ventilācijas
aktivizēšana, ja izslēgts motors
Pēc motora izslēgšanas :
- Funkcija pieejama sekojošo 30 se-
kunžu laikā.
- Nospiežot taustiņu REST, funk-
cija aktivizējas uz dažām minū-
tēm. Funkcijas darbības ilgums
un pieejamība ir atkarīga no aku-
mulatora stāvokļa. Automašīnas
aizslēgšana funkcijas darbību
neietekmē.
- To nospiežot vēlreiz pirms no-
teiktā laika beigām, funkcija tiek
izslēgta. Izvēlētā gaisa sadalījums ir apzī-
mēts ar signāllampi
ņu iedegšanos
uz displeja.
Pastāv 7 uzstādījumu iespējas.
Page 64 of 413
III
62
KOMFORTS
5. Gaisa apmaiņa
)
Lai izslēgtu gaisa ieplūdi no ārpu-
ses un aktivizētu gaisa apmaiņu
salonā, nospiediet komandpogu 5
.
Iedegas diode.
Ļaujot darboties citiem uzstādīju-
miem, ar šo funkciju var izolēt sa-
lonu no nepatīkamām smakām un
dūmiem no ārpuses. Izvairieties no
ilgstošas gaisa apmaiņas funkcijas
darbības (var pazemināties gaisa
kvalitāte salonā un logi pārklāties ar
kondensātu).
)
Lai atjaunotu gaisa ieplūdi no
ārpuses, vēlreiz nospiediet ko-
mandpogu 5
. Diode nodziest.
Gaisa apmaiņas ieslēgšana tāpat ir
iespējama, izmantojot komandpogu,
kas atrodas uz stūres rata lejā krei-
sajā pusē (skatīt "§ Stūre ar centrā
-
lām fi ksētām komandpogām").
6. Uzstādījumu komandu
aizmugurējiem pasažieriem
aktivizēšana/atslēgšana
Ar šo komandpogu varat at-
ļaut vai neatļaut aizmugurē-
jiem pasažieriem izmantot to
regulēšanas komandpogas.
Šai komandpogai ir trīs iespējamie
stāvokļi :
Aizmugurējo pasažieru
komandpogu
izslēgšana
Aizmugurējo pasažieru
komandpogu ieslēgšana
Gaisa padeves
samazināšana
aizmugurējiem pasažieriem
Versijā ar papildus gaisa kondicio-
nētāju ziemas periodā ir ieteicams
izslēgt gaisa padevi aizmugurējiem
pasažieriem (pa šiem ventilatoriem
nav iespējama siltā gaisa padeve). Aizmugurējie pasažieri uzstādījumu
komandpogas var izmantot pēc sa-
viem ieskatiem.
Va dītājs aizmugurējiem pasažieriem
liedz veikt uzstādījumus. Šādā gadīju-
mā aizmugurējo pasažieru rīcībā eso-
šās komandpogu darbība ir neitralizēta.
7. Tabulas parādīšanas
režīms : black panel
(melna ekrāna) funkcija
Ar šīs funkcijas palīdzību
var izslēgt/ieslēgt displejus
un taustiņu apgaismojumu.
- Ja funkcija ir aktivizēta, tad, no-
spiežot jebkuru taustiņu, uz brīdi
iedegas displejs.
- Nospiežot komandpogu 7
, funk-
cijas izslēdzas, komandpogu
apgaismojums un ekrāns atkal ir
pastāvīgs.
Šī funkcija jo īpaši uzlabo vizuālo
komfortu braukšanai nakts laikā.
8. Aizmugurējā stikla
atkausēšana/svīšanas
novēršana
Šī funkcija ir aktīva vienīgi tad, ja
motors ir ieslēgts.
)
Lai aktivizētu/izslēgtu aizmugurējā
stikla un atkarībā no versijas ārē-
jo atpakaļskata spoguļu elektrisku
atkausēšanu, nospiediet komand-
pogu 8
. Iedegas signāllampiņa,
un uz displeja parādā simbols.
Lai izvairītos no pārāk liela
elektrības patēriņa, šī funk-
cija izslēdzas automātiski. Šī komandpoga aktivizē gai-
sa apmaiņu salonā.
Page 65 of 413
III
63
KOMFORTS
9. Aizmugurējā un priekšējā
loga ātrā atkausēšana/
svīšanas novēršana
- Nospiediet komandpogu 9
. Iede-
gas signāllampiņa.
Uzreiz pēc automašīnas ie-
darbināšanas šī funkcija ļauj
ātri to atkausēt/novērst svī-
šanu :
- priekšējā stikla atkausēšana op-
timālā temperatūrā,
- optimāla gaisa padeve,
- gaisa padeve no ārpuses,
- apsildāmā aizmugurējā stikla un
atpakaļskata spoguļu atkausē-
šana,
- gaisa kondicionēšana, ja vien
tas ir nepieciešams.
Lai funkciju izslēgtu, nospiediet no
jauna komandpogu 9
vai komand-
pogu "AUTO"
. Aizmugurējā stikla
un atpaka
ļskata spoguļu atkausēša-
na paliek aktīva.
10. Gaisa kondicionētājs
)
Lai gaisa kondicionētāju aktivizē-
tu, nospiediet komandpogu 10
.
Iedegas signāllampiņa A/C
.
B. PASAŽIERUKOMANDPOGU TABULAS
11. Priekšējais pasažieris
Nospiežot taustiņus +
un -
priek-
šējais pasažieris jebkurā laikā ne-
atkarīgi ar savu komandpogu var
noregulēt temperatūru.
Priekšējais pasažieris kontro-
lē savas puses temperatūras
uzstādījumu.
Pasažiera puses tempera-
tūra ir indeksēta ar vadītāja
puses temperatūru.
12. Aizmugurējie pasažieri
(pa labi/pa kreisi)
Pozīcijā AUTO
gaisa
padeve ir noregulēta
uz priekšējo ventilā-
ciju.
)
Lai gaisa padevi
palielinātu vai sa-
mazinātu, pagrie-
ziet pogu.
Gaisa padevi noregulēt var vienīgi
tad, ja vadītājs to atļaus (skatīt va-
dītāja puses komandpogu tabulas
komandpoga 6
).
Ar Stop & Start, kamēr loga sildī-
šana ir ieslēgta, STOP režīms ne-
darbojas.
Page 66 of 413
III
64
KOMFORTS

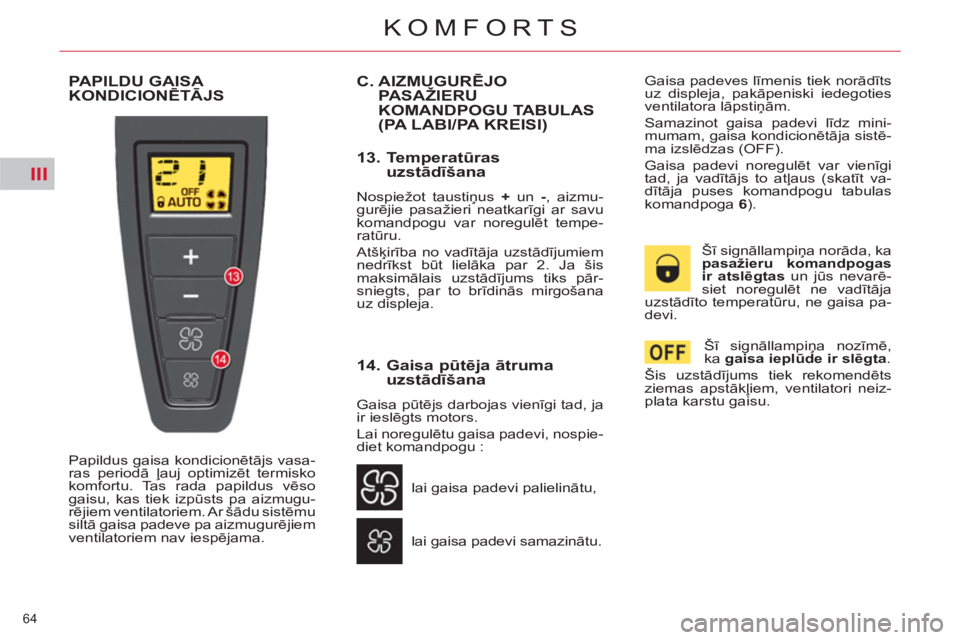

PAPILDU GAISA
KONDICIONĒTĀJS
Papildus gaisa kondicionētājs vasa-
ras periodā ļauj optimizēt termisko
komfortu. Tas rada papildus vēso
gaisu, kas tiek izpūsts pa aizmugu-
rējiem ventilatoriem. Ar šādu sistēmu
siltā gaisa padeve pa aizmugurējiem
ventilatoriem nav iespējama.
C. AIZMUGURĒJO
PASAŽIERU
KOMANDPOGU TABULAS(PA LABI/PA KREISI)
13. Temperatūras
uzstādīšana
Nospiežot taustiņus +
un -
, aizmu-
gurējie pasažieri neatkarīgi ar savu
komandpogu var noregulēt tempe-
ratūru.
Atšķirība no vadītāja uzstādījumiem
nedrīkst būt lielāka par 2. Ja šis
maksimālais uzstādījums tiks pār-
sniegts, par to brīdinās mirgošana
uz displeja.
14. Gaisa pūtēja ātruma
uzstādīšana
Gaisa pūtējs darbojas vienīgi tad, ja
ir ieslēgts motors.
Lai noregulētu gaisa padevi, nospie-
diet komandpogu :
lai gaisa padevi palielinātu,
lai gaisa padevi samazinātu. Gaisa padeves līmenis tiek norādīts
uz displeja, pakāpeniski iedegoties
ventilatora lāpstiņām.
Samazinot gaisa padevi līdz mini-
mumam, gaisa kondicionētāja sistē-
ma izslēdzas (OFF).
Gaisa padevi noregulēt var vienīgi
tad, ja vadītājs to atļaus (skatīt va-
dītāja puses komandpogu tabulas
komandpoga 6
).
Šī signāllampiņa norāda, ka
pasažieru komandpogas
ir atslēgtas
un jūs nevarē-
siet noregulēt ne vadīt
āja
uzstādīto temperatūru, ne gaisa pa-
devi.
Šī signāllampiņa nozīmē,
ka gaisa ieplūde ir slēgta
.
Šis uzstādījums tiek rekomendēts
ziemas apstākļiem, ventilatori neiz-
plata karstu gaisu.
Page 67 of 413
III
65
KOMFORTS

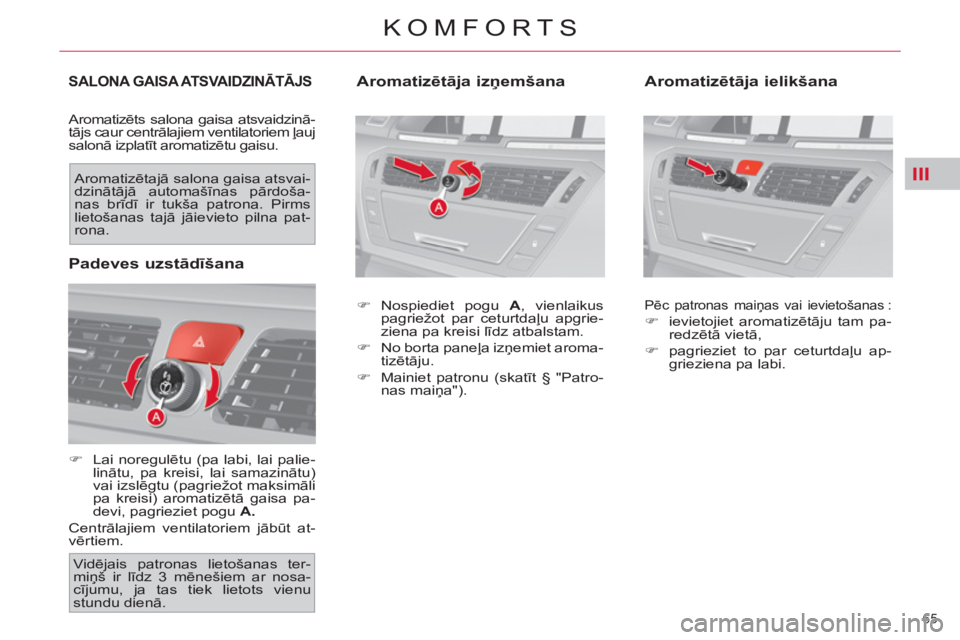

SALONA GAISA ATSVAIDZINĀTĀJS
Aromatizēts salona gaisa atsvaidzinā-
tājs caur centrālajiem ventilatoriem ļauj
salonā izplatīt aromatizētu gaisu.
)
Lai noregulētu (pa labi, lai palie-
linātu, pa kreisi, lai samazinātu)
vai izslēgtu (pagriežot maksimāli
pa kreisi) aromatizētā gaisa pa-
devi, pagrieziet pogu A.
Centrālajiem ventilatoriem jābūt at-
vērtiem.
)
Nospiediet pogu A
, vienlaikus
pagriežot par ceturtdaļu apgrie-
ziena pa kreisi līdz atbalstam.
)
No borta paneļa izņemiet aroma-
tizētāju.
)
Mainiet patronu (skatīt § "Patro-
nas maiņa").
Pēc patronas maiņas vai ievietošanas :
)
ievietojiet aromatizētāju tam pa-
redzētā vietā,
)
pagrieziet to par ceturtdaļu ap-
grieziena pa labi.
Padeves uzstādīšana
Aromatizētāja izņemšana
Aromatizētāja ielikšana
Aromatizētajā salona gaisa atsvai-
dzinātājā automašīnas pārdoša-
nas brīdī ir tukša patrona. Pirms
lietošanas tajā jāievieto pilna pat-
rona.
Vidējais patronas lietošanas ter-
miņš ir līdz 3 mēnešiem ar nosa-
cījumu, ja tas tiek lietots vienu
stundu dienā.
Page 68 of 413
III
66
KOMFORTS

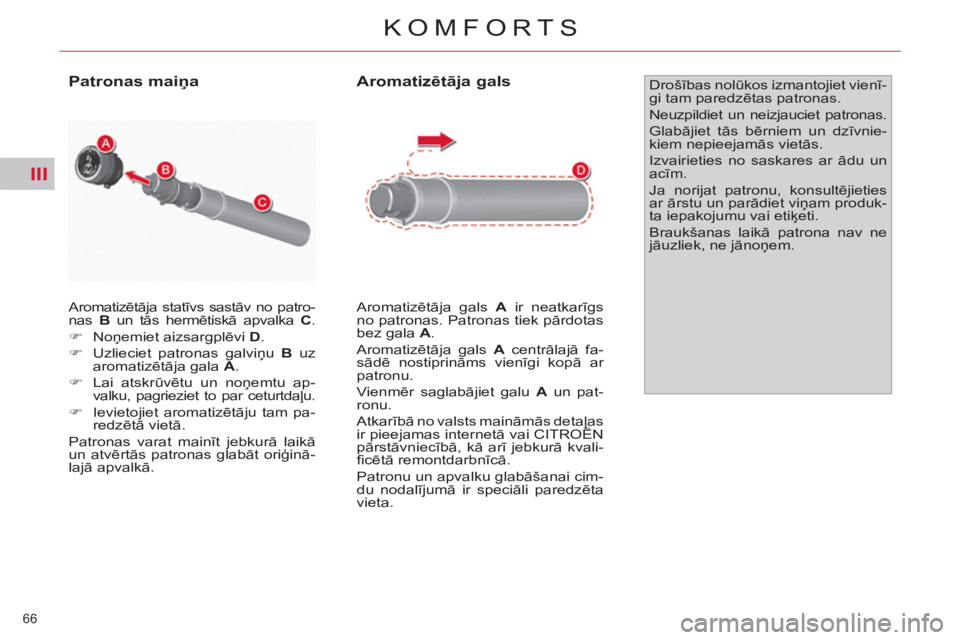

Aromatizētāja statīvs sastāv no patro-
nas B
un tās hermētiskā apvalka C
.
)
Noņemiet aizsargplēvi D
.
)
Uzlieciet patronas galviņu B
uz
aromatizētāja gala A
.
)
Lai atskrūvētu un noņemtu ap-
valku, pagrieziet to par ceturtdaļu.
)
Ievietojiet aromatizētāju tam pa-
redzētā vietā.
Patronas varat mainīt jebkurā laikā
un atvērtās patronas glabāt oriģinā-
lajā apvalkā. Aromatizētāja gals A
ir neatkarīgs
no patronas. Patronas tiek pārdotas
bez gala A
.
Aromatizētāja gals A
centrālajā fa-
sādē nostiprināms vienīgi kopā ar
patronu.
Vienmēr saglabājiet galu A
un pat-
ronu.
Atkarībā no valsts maināmās detaļas
ir pieejamas internetā vai CITROËN
pārstāvniecībā, kā arī jebkurā kvali-
fi cētā remontdarbnīcā.
Patronu un apvalku glabāšanai cim-
du nodalījumā ir speciāli paredzēta
vieta.
Patronas maiņa
Aromatizētāja gals
Drošības nolūkos izmantojiet vienī-
gi tam paredzētas patronas.
Neuzpildiet un neizjauciet patronas.
Glabājiet tās bērniem un dzīvnie-
kiem nepieejamās vietās.
Izvairieties no saskares ar ādu un
acīm.
Ja norijat patronu, konsultējieties
ar ārstu un parādiet viņam produk-
ta iepakojumu vai etiķeti.
Braukšanas laikā patrona nav ne
jāuzliek, ne jānoņem.
Page 69 of 413
III
67
KOMFORTS

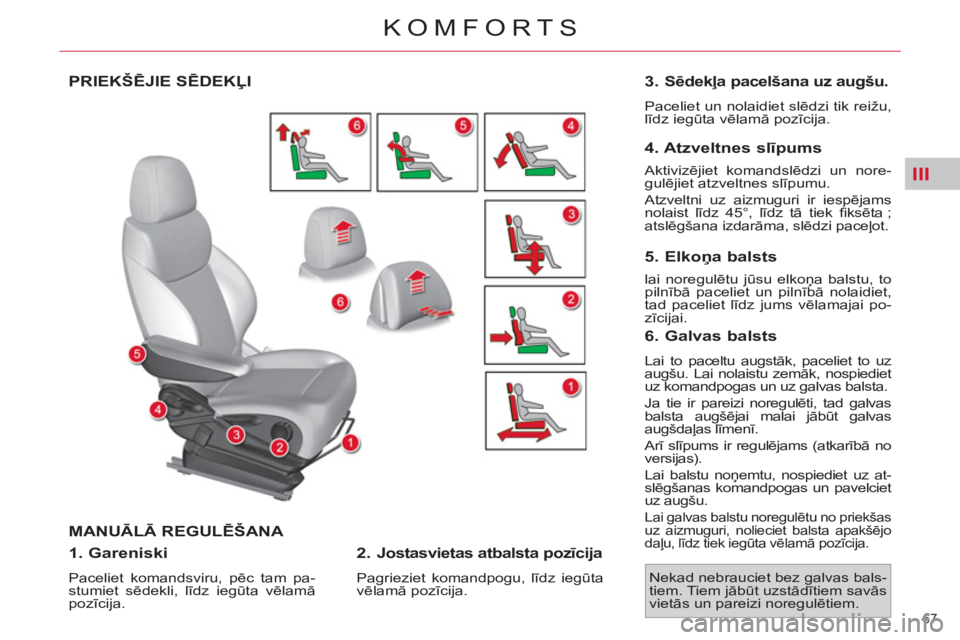

PRIEKŠĒJIE SĒDEKĻI
MANUĀLĀ REGULĒŠAN
A
1. Gareniski
Paceliet komandsviru, pēc tam pa-
stumiet sēdekli, līdz iegūta vēlamā
pozīcija.
2. Jostasvietas atbalsta pozīcija
Pagrieziet komandpogu, līdz iegūta
vēlamā pozīcija.
3. Sēdekļa pacelšana uz augšu.
Paceliet un nolaidiet slēdzi tik reižu,
līdz iegūta vēlamā pozīcija.
4. Atzveltnes slīpums
Aktivizējiet komandslēdzi un nore-
gulējiet atzveltnes slīpumu.
Atzveltni uz aizmuguri ir iespējams
nolaist līdz 45°, līdz tā tiek fi ksēta ;
atslēgšana izdarāma, slēdzi paceļot.
5. Elkoņa balsts
lai noregulētu jūsu elkoņa balstu, to
pilnībā paceliet un pilnībā nolaidiet,
tad paceliet līdz jums vēlamajai po-
zīcijai.
6. Galvas balsts
Lai to paceltu augstāk, paceliet to uz
augšu. Lai nolaistu zemāk, nospiediet
uz komandpogas un uz galvas balsta.
Ja tie ir pareizi noregulēti, tad galvas
balsta augšējai malai jābūt galvas
augšdaļas līmenī.
Arī slīpums ir regulējams (atkarībā no
versijas).
Lai balstu noņemtu, nospiediet uz at-
slēgšanas komandpogas un pavelciet
uz augšu.
Lai galvas balstu noregulētu no priekšas
uz aizmuguri, nolieciet balsta apakšējo
daļu, līdz tiek iegūta vēlamā pozīcija.
Nekad nebrauciet bez galvas bals-
tiem. Tiem jābūt uzstādītiem savās
vietās un pareizi noregulētiem.
Page 70 of 413
III
68
KOMFORTS

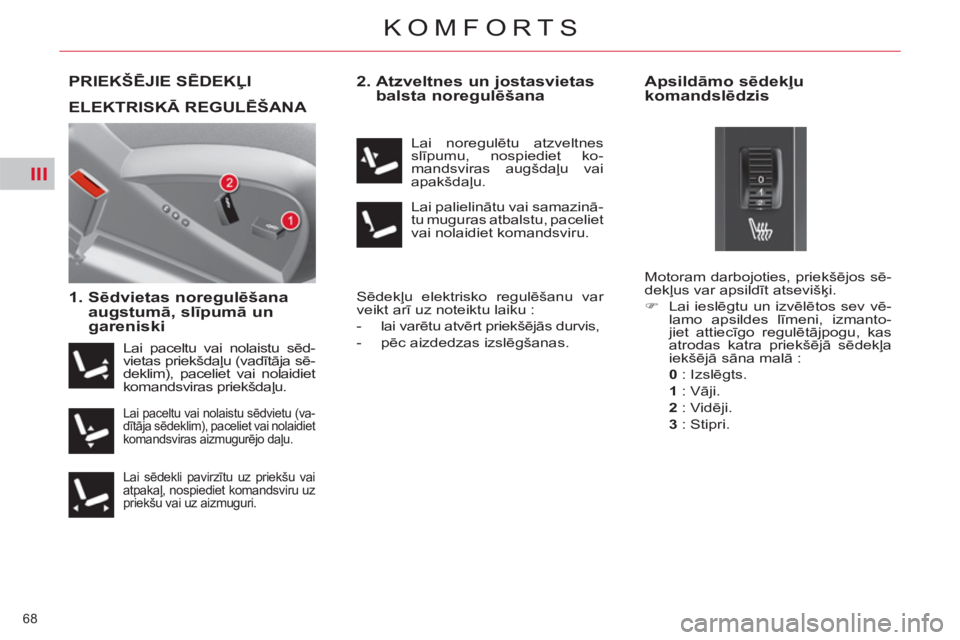

PRIEKŠĒJIE SĒDEKĻI
1. Sēdvietas noregulēšana
augstumā, slīpumā un
gareniski
2. Atzveltnes un jostasvietas
balsta noregulēšana
Sēdekļu elektrisko regulēšanu var
veikt arī uz noteiktu laiku :
- lai varētu atvērt priekšējās durvis,
- pēc aizdedzas izslēgšanas.
Apsildāmo sēdekļu
komandslēdzis
ELEKTRISKĀ REGULĒŠAN
A
Lai paceltu vai nolaistu sēd-
vietas priekšdaļu (vadītāja sē-
deklim), paceliet vai nolaidiet
komandsviras priekšdaļu.
Lai paceltu vai nolaistu sēdvietu (va-
dītāja sēdeklim), paceliet vai nolaidiet
komandsviras aizmugurējo daļu.
Lai sēdekli pavirzītu uz priekšu vai
atpakaļ, nospiediet komandsviru uz
priekšu vai uz aizmuguri.
Lai noregulētu atzveltnes
slīpumu, nospiediet ko-
mandsviras augšdaļu vai
apakšdaļu.
Lai palielinātu vai samazinā-
tu muguras atbalstu, paceliet
vai nolaidiet komandsviru.
Motoram darbojoties, priekšējos sē-
dekļus var apsildīt atsevišķi.
)
Lai ieslēgtu un izvēlētos sev vē-
lamo apsildes līmeni, izmanto-
jiet attiecīgo regulētājpogu, kas
atrodas katra priekšējā sēdekļa
iekšējā sāna malā :
0
: Izslēgts.
1
: Vāji.
2
: Vidēji.
3
: Stipri.
