CITROEN C4 PICASSO 2013 Navodila Za Uporabo (in Slovenian)
Manufacturer: CITROEN, Model Year: 2013, Model line: C4 PICASSO, Model: CITROEN C4 PICASSO 2013Pages: 413, PDF Size: 13.3 MB
Page 191 of 413
XI
189
PRAKTIČNE INFORMACIJE
Kolo za začasno uporabo
Če je vozilo opremljeno z zasilnim
rezervnim kolesom, boste pri na-
mestitvi tega kolesa ugotovili, da se
vijačne podložke ne stikajo s plati-
ščem.
Rezervno kolo je pritrjeno s konično
oporo vsakega vijaka.
Pri namestitvi originalnega kolesa
preverite čistost podložk in kolesnih
vijakov.
Namestitev kolesa
)
Namestite kolo s centrirnim vodi-
lom 3
.
)
Ročno privijte vse tri vijake
in snemite centrirno vodilo 3
.
Namestite še četrti vijak.
)
S ključem za odstranitev kolesa
4
nekoliko privijte kolesne vijake.
)
Zložite dvigalko 5
in jo iztaknite.
)
S ključem za odstranitev kolesa
4
do konca privijte kolesne vijake.
)
Preverite tlak v pnevmatikah.
Sistem za zaznavanje prenizkega
tlaka
Ta kolesa imajo zaznavalo tla-
ka. Popravilo morajo opraviti v
CITROËNOVI servisni mreži ali
v usposobljeni servisni delavnici.
Rezervno kolo ni opremljeno z za-
znavalom.
Varnostni vijak (aluminijasta
platišča)
Vsako kolo je lahko opremljeno z
varnostnim vijakom (odvisno od tr-
žišča).
Odvijete ga tako, da:
)
z orodjem za odstranitev kromi-
ranih okrasnih pokrovov 2
od-
stranite zaščito,
)
uporabite nasadni ključ za var-
nostne vijake 6
in ključ za od-
stranitev kolesa 4
.
Mere rezervnege kolesa
Če je rezervno kolo drugačnih mer
od kolesa, s katerim je opremljeno
vozilo (označeno z nalepko), ga mo-
rate obvezno uporabljati le začasno.
Vozite previdno: Z vozilom ne smete
preseči hitrosti 80 km/h in kolo čim-
prej zamenjajte.
Tlak v pnevmatikah
Naveden je na nalepki na notranji
strani stebrička prednjih levih vrat
(glejte poglavje Tehnični podatki -
§ Podatki za identifi kacijo).
Kolesni vijaki so drugačni
za vsako vrsto koles.
V primeru zamenjave koles v
CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici pre-
verite, ali so vijaki ustrezni za nova
kolesa.
Skrbno si zabeležite kodo, ki je
vgravirana na glavi nasadnega
ključa za varnostni vijak proti kraji.
Na osnovi te številke vam bo ser-
visna mreža lahko priskrbela nov
nasadni ključ.
Page 192 of 413
XI
190
PRAKTIČNE INFORMACIJE

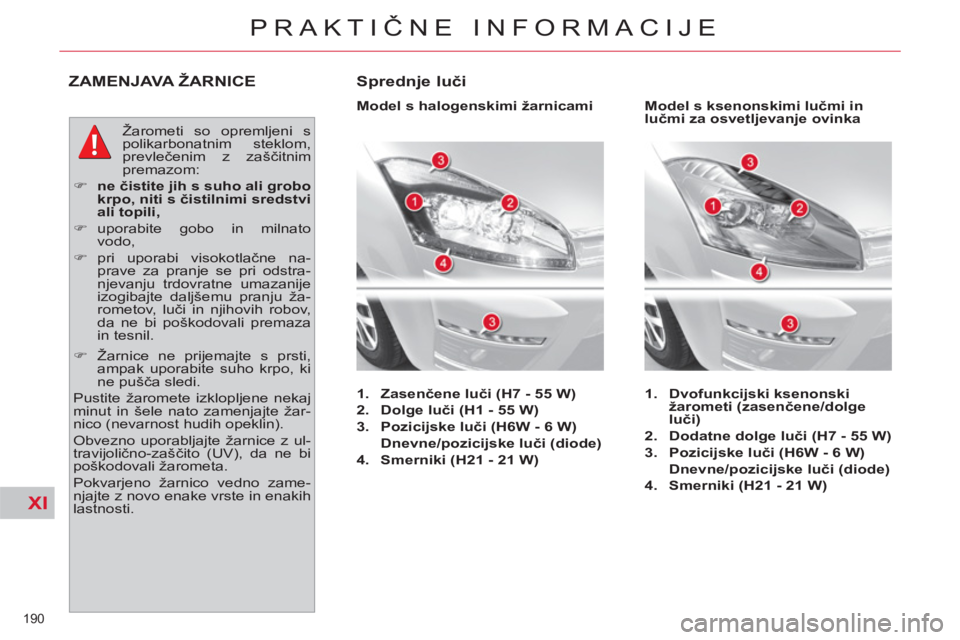

ZAMENJAVA ŽARNICE
Žarometi so opremljeni s
polikarbonatnim steklom,
prevlečenim z zaščitnim
premazom:
)
ne čistite jih s suho ali grobo
krpo, niti s čistilnimi sredstvi
ali topili,
)
uporabite gobo in milnato
vodo,
)
pri uporabi visokotlačne na-
prave za pranje se pri odstra-
njevanju trdovratne umazanije
izogibajte daljšemu pranju ža-
rometov, luči in njihovih robov,
da ne bi poškodovali premaza
in tesnil.
)
Žarnice ne prijemajte s prsti,
ampak uporabite suho krpo, ki
ne pušča sledi.
Pustite žaromete izklopljene nekaj
minut in šele nato zamenjajte žar-
nico (nevarnost hudih opeklin).
Obvezno uporabljajte žarnice z ul-
travijolično-zaščito (UV), da ne bi
poškodovali žarometa.
Pokvarjeno žarnico vedno zame-
njajte z novo enake vrste in enakih
lastnosti.
Sprednje luči
1.
Zasenčene luči
(H7 - 55 W)
2.
Dolge luči
(H1 - 55 W)
3.
Pozicijske luči
(H6W - 6 W)
Dnevne/pozicijske luči
(diode)
4.
Smerniki
(H21 - 21 W)
Model s halogenskimi žarnicami
Model s ksenonskimi lučmi in
lučmi za osvetljevanje ovinka
1.
Dvofunkcijski ksenonski
žarometi (zasenčene/dolge
luči)
2.
Dodatne dolge luči (H7 - 55 W)
3.
Pozicijske luči (H6W - 6 W)
Dnevne/pozicijske luči (diode)
4.
Smerniki (H21 - 21 W)
Page 193 of 413
XI
191
PRAKTIČNE INFORMACIJE
Zamenjava dolgih luči
)
Odstranite gumijasti pokrovček.
)
Iztaknite sponke in jih izvlecite
na obeh straneh žarnice.
)
Potegnite za nosilec žarnice, da
ga izvlečete.
)
Zamenjajte pregorelo žarnico.
)
Potisnite nosilec žarnice v ležišče.
)
Pripnite sponke.
)
Namestite gumijasti pokrovček.
Menjava dvofunkcijskih
ksenonskih žarometov
(zasenčene/dolge luči)
Menjava dodatnih dolgih luči
)
Odstranite gumijasti pokrovček.
)
Zasukajte nosilec žarnice za če-
trt vrtljaja v nasprotni smeri od
vrtenja urnih kazalcev in ga iz-
vlecite iz ležišča.
)
Zamenjajte pregorelo žarnico.
)
Namestite nosilec žarnice, tako
da ga porinete v ležišče in ga
zategnite za četrt vrtljaja v smeri
urnih kazalcev.
)
Namestite gumijasti pokrovček.
Če je žaromet opremljen s
tem simbolom, prepustite
zamenjavo dvofunkcijskih
ksenonskih žarometov za
osvetljevanje ovinka (D1S -
35 W) usposobljenim osebam (ne-
varnost električnega udara).
Obrnite se na CITROËNOVO ser-
visno mrežo ali na usposobljeno
servisno delavnico.
Priporočamo vam, da pri okvari
ene od ksenonskih žarnic zame-
njate obe žarnici.
Zamenjava zasenčenih luči
)
Odstranite gumijasti pokrovček.
)
Zavrtite nosilec žarnice za četrt
obrata v nasprotni smeri urinega
kazalca in ga izvlecite iz ležišča.
)
Zamenjajte pregorelo žarnico.
)
Ponovno namestite nosilec žar-
nice, tako da ga potisnete v leži-
šče in ga privijete za četrt obrata
v smeri urinega kazalca.
)
Namestite gumijasti pokrovček.
Page 194 of 413
XI
192
PRAKTIČNE INFORMACIJE
Zamenjava pozicijskih luči
)
Zavrtite nosilec žarnice za če-
trt vrtljaja v nasprotni smeri od
smeri vrtenja urnega kazalca.
)
Izvlecite ga iz ležišča.
)
Zamenjajte pregorelo žarnico.
)
Namestite nosilec žarnice.
)
Zavrtite ga za četrt vrtljaja v sme-
ri vrtenja urnega kazalca, da ga
zapnete v ležišče.
Zamenjava smernikov
Žarnica smernika se nahaja pod
žarnico dolge luči.
)
Odstranite gumijasti pokrovček.
)
Potegnite nosilec žarnice in ga
odstranite.
)
Zamenjajte pregorelo žarnico.
)
Namestite nosilec žarnice v jezi-
ček in ga vstavite.
)
Namestite gumijasti pokrovček.
Zamenjava integriranega
bočnega smernika
Za zamenjavo smernika močno priti-
snite navzdol, na območje, označe-
no s puščico, in povlecite smernik.
Smernik si priskrbite v CITROËNOVI
servisni mreži ali v usposobljeni ser-
visni delavnici.
Page 195 of 413
XI
193
PRAKTIČNE INFORMACIJE

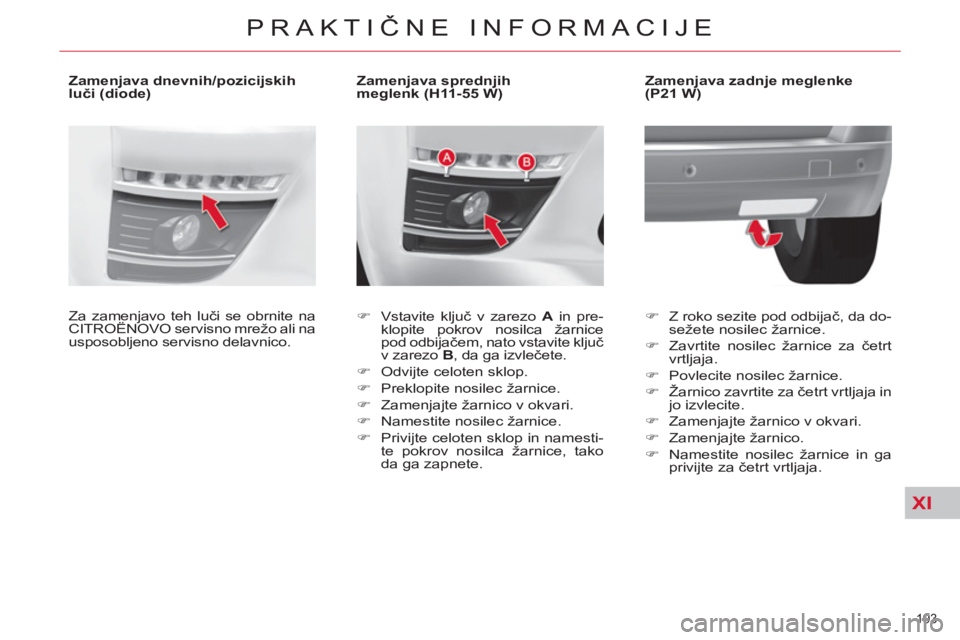

Zamenjava sprednjih
meglenk (H11-55 W)
)
Vstavite ključ v zarezo A in pre-
klopite pokrov nosilca žarnice
pod odbijačem, nato vstavite ključ
v zarezo B , da ga izvlečete.
)
Odvijte celoten sklop.
)
Preklopite nosilec žarnice.
)
Zamenjajte žarnico v okvari.
)
Namestite nosilec žarnice.
)
Privijte celoten sklop in namesti-
te pokrov nosilca žarnice, tako
da ga zapnete.
Zamenjava zadnje meglenke
(P21 W)
)
Z roko sezite pod odbijač, da do-
sežete nosilec žarnice.
)
Zavrtite nosilec žarnice za četrt
vrtljaja.
)
Povlecite nosilec žarnice.
)
Žarnico zavrtite za četrt vrtljaja in
jo izvlecite.
)
Zamenjajte žarnico v okvari.
)
Zamenjajte žarnico.
)
Namestite nosilec žarnice in ga
privijte za četrt vrtljaja.
Za zamenjavo teh luči se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Zamenjava dnevnih/pozicijskih
luči (diode)
Page 196 of 413
XI
194
PRAKTIČNE INFORMACIJE
Zadnje luči (C4 Picasso)
1.
Smerniki
(
PY 21 W
)
2.
Zavorne in pozicijske luči
(P 21/5 W)
3.
Luči za vzvratno vožnjo
(P 21 W)
)
Ugotovite, katera žarnica je pre-
gorela.
)
Pri odprtih prtljažnih vratih priti-
snite na plastičen pokrovček A,
nameščen v bližini optičnega
bloka, da ga snamete z ležišča.
)
Odvijte oba vijaka B
na strani
optičnega bloka in odpnite luč,
tako da jo potegnete nazaj.
)
Odklopite konektor, ki povezuje
optični blok s prtljažnimi vrati.
)
Odstranite nosilec žarnice.
)
Zamenjajte žarnice.
Žarnico zavrtite za četrt vrtljaja in
jo izvlecite.
Pri namestitvi jo zavrtite za četrt
vrtljaja v nasprotno smer.
)
Namestite nosilec žarnice.
)
Konektor priklopite na optični blok.
Zamenjava luči na karoseriji
)
Ugotovite, katera žarnica je pre-
gorela.
)
Pri odprtih prtljažnih vratih sne-
mite plastičen pokrovček, ki se
nahaja na prtljažnih vratih.
)
Odstranite nosilec žarnice iz lež-
išča.
)
Zamenjajte žarnico.
Žarnico zavrtite za četrt vrtljaja in
jo izvlecite.
Pri namestitvi jo zavrtite za četrt
vrtljaja v nasprotno smer.
)
Namestite nosilec žarnice.
)
Namestite plastičen pokrovček.
Zamenjava luči na prtljažnih
vratih
)
Zapnite luč na karoserijo in privij-
te oba vijaka.
)
Namestite plastičen pokrovček,
tako da nanj pritisnete.
Page 197 of 413
XI
195
PRAKTIČNE INFORMACIJE
Zadnje luči (Grand
C4 Picasso)
1.
Smerniki
(PY 21 W)
2.
Zavorne luči (P 21 W)
3.
Luči za vzvratno vožnjo
(P 21 W)
4.
Pozicijske luči (
diode)
Glede te vrste žarnic se obrnite
na CITROËNOVO servisno mre-
žo ali na usposobljeno servisno
delavnico.
Zamenjava žarnic
)
Ugotovite, katera žarnica je pre-
gorela.
)
Pri odprtih prtljažnih vratih odvij-
te vse tri vijake na strani optične-
ga bloka in odpnite luč, tako da
jo potegnete nazaj.
)
Odklopite konektor, ki povezuje
optični blok s prtljažnimi vrati. Ne
odklapljajte diod.
)
Odstranite tesnilo.
)
Odstranite nosilec žarnice.
)
Zamenjajte žarnice.
Žarnico zavrtite za četrt vrtljaja in
jo izvlecite.
Pri namestitvi jo zavrtite za četrt
vrtljaja v nasprotno smer.
)
Namestite nosilec žarnice.
)
Namestite tesnilo.
)
Konektor priklopite na optični
blok.
)
Kabelski snop zvijte v za to pred-
videno odprtino na karoseriji.
)
Zapnite luč na karoserijo in privij-
te vse tri vijake.
Zamenjava žarnice za osvetlitev
registrske tablice (W5W)
)
Vtaknite tanek izvijač v eno iz-
med zunanjih odprtin na prozorni
maski.
)
Potisnite ga navzven, da odpne-
te prozorno masko.
)
Odstranite masko.
)
Zamenjajte žarnico v okvari.
Page 198 of 413
XI
196
PRAKTIČNE INFORMACIJE
Zamenjava
tretje zavorne luči
z žarnico (W5W)
)
Pri odprtih vratih prtljažnega pro-
stora odpnite notranjo oblogo.
)
Odvijte matice.
)
Z manjšim izvijačem odpnite tri
pritrdilne jezičke.
)
Izvlecite luč z zunanje strani pr-
tljažnih vrat.
)
Odstranite nosilec žarnice.
)
Zamenjajte pregorelo žarnico oz.
žarnice.
Pri namestitvi opravite postopek v
obratnem vrstnem redu.
Zamenjava tretje zavorne luči
(diode)
Za zamenjavo luči z diodami se
obrnite na CITROËNOVO servisno
mrežo ali na usposobljeno servisno
delavnico.
Osvetlitev notranjosti vozila
Stropna lučka (1 / W5W)
Z manjšim izvijačem odpnite pokrov-
ček stropne lučke 1 na strani stikala,
da dostopite do pregorele žarnice.
Bralne lučke (2 / W5W)
Odpnite pokrovček stropne lučke.
Za dostop do pregorele žarnice po
potrebi odpnite okvir ustrezne bral-
ne lučke 2 .
Luči prtljažnega prostora (W5W)
Odpnite ohišje, tako da potisnete
podnožje z zadnje strani.
Prenosna svetilka (Krypton 3,6 V)
)
Odprite zatikalo.
)
S ploščatim izvijačem pritisnite v
luknjo pod zatikalom in izvlecite
ohišje.
)
Popolnoma odprite ohišje in za-
menjajte žarnico.
Page 199 of 413
XI
197
PRAKTIČNE INFORMACIJE

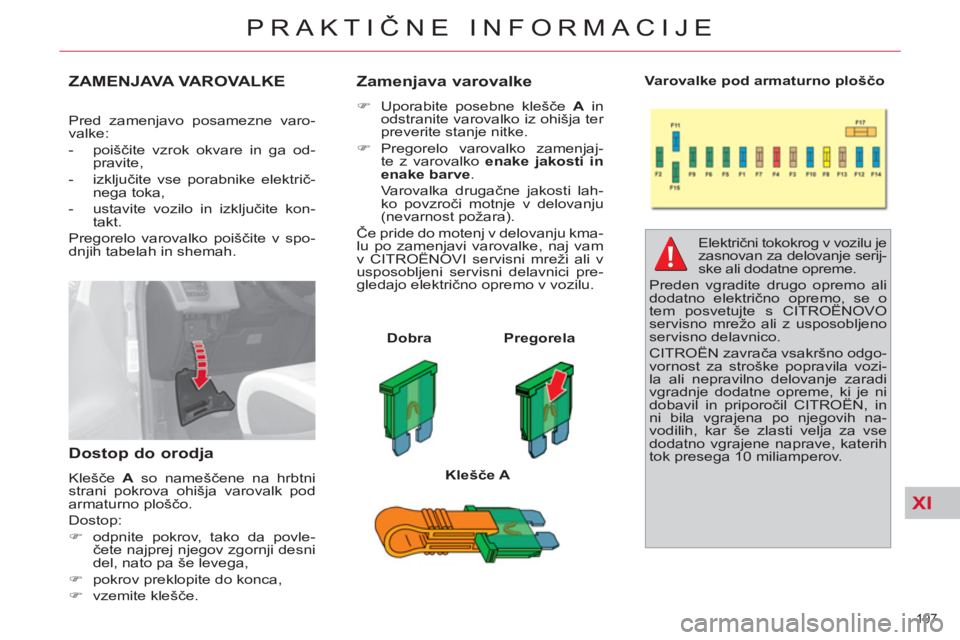

ZAMENJAVA VAROVALKE
Pred zamenjavo posamezne varo-
valke:
- poiščite vzrok okvare in ga od-
pravite,
- izključite vse porabnike električ-
nega toka,
- ustavite vozilo in izključite kon-
takt.
Pregorelo varovalko poiščite v spo-
dnjih tabelah in shemah.
Dostop do orodja
Klešče A
so nameščene na hrbtni
strani pokrova ohišja varovalk pod
armaturno ploščo.
Dostop:
)
odpnite pokrov, tako da povle-
čete najprej njegov zgornji desni
del, nato pa še levega,
)
pokrov preklopite do konca,
)
vzemite klešče.
Zamenjava varovalke
)
Uporabite posebne klešče A
in
odstranite varovalko iz ohišja ter
preverite stanje nitke.
)
Pregorelo varovalko zamenjaj-
te z varovalko enake jakosti in
enake barve
.
Varovalka drugačne jakosti lah-
ko povzroči motnje v delovanju
(nevarnost požara).
Če pride do motenj v delovanju kma-
lu po zamenjavi varovalke, naj vam
v CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici pre-
gledajo električno opremo v vozilu.
Dobra
Pregorela
Klešče A
Varovalke pod armaturno ploščo
Električni tokokrog v vozilu je
zasnovan za delovanje serij-
ske ali dodatne opreme.
Preden vgradite drugo opremo ali
dodatno električno opremo, se o
tem posvetujte s CITROËNOVO
servisno mrežo ali z usposobljeno
servisno delavnico.
CITROËN zavrača vsakršno odgo-
vornost za stroške popravila vozi-
la ali nepravilno delovanje zaradi
vgradnje dodatne opreme, ki je ni
dobavil in priporočil CITROËN, in
ni bila vgrajena po njegovih na-
vodilih, kar še zlasti velja za vse
dodatno vgrajene naprave, katerih
tok presega 10 miliamperov.
Page 200 of 413
XI
198
PRAKTIČNE INFORMACIJE
Varovalke pod armaturno
ploščo
Dostop do varovalk
)
Vijak odvijte za četrt vrtljaja in
privzdignite ohišje varovalk.
Tabela varovalk
Varovalka
št.
Jakost
Funkcije
F1
15 A
Brisalnik zadnjega stekla
F2
30 A
Masa zaklepanja in odklepanja
F3
5 A
Varnostne blazine in pirotehnični zategovalniki
F4
10 A
Multimedija, samozatemnitveno vzvratno ogledalo,
fi lter trdnih delcev, diagnostični priključek, klimatska
naprava, ročna nastavitev žarometov
F5
30 A
Pomik prednjih stekel, elektronska upravljalna plošča
na prednjih vratih, zastekljena panoramska streha
F6
30 A
Pomik zadnjih stekel
F7
5 A
Stropne luči, hlajen predal pred sprednjim
sopotnikovim sedežem, avtoradio
F8
20 A
Večfunkcijski zaslon, avtoradio, stikala na volanu,
multimedija, sistem za zaznavanje prenizkega tlaka
v pnevmatikah, alarmna naprava, prikolica
F9
30 A
Multimedija, 12-voltna vtičnica spredaj, prenosna
svetilka v prtljažnem prostoru, avtoradio
F10
15 A
Naprava za uravnavanje višine podvozja (vzmetenje)
F11
15 A
Zavorno stikalo, blokada vžiga
F12
15 A
Pomoč pri parkiranju, samodejno delovanje brisalnikov
stekel in luči, sedež prednjega sopotnika z električnimi
nastavitvami, opozorilnik nenamerne spremembe
voznega pasu, Hi-Fi ojačevalnik, prikolica
F13
5 A
Računalnik varovalk v motornem prostoru (BSM),
voznikov sedež z električnimi nastavitvami
F14
15 A
Klimatska naprava, oprema za prostoročno telefoniranje Bluetooth ®
, prestavna
ročica samodejnega menjalnika, varnostne blazine, instrumentna plošča
F15
30 A
Zaklepanje in odklepanje
F16
-
SHUNT
F17
40 A
Ogrevanje zadnjega stekla
