alarm CITROEN C4 PICASSO 2013 Priručnik (in Serbian)

11
UPOZNAVANJE

8.
Komande :


- Vraćanje na nulu brojača dnevne
kilometraže

- Reostat osvetljenja

9.
Prikaz lampica (sa višenamenskim
ekranom NaviDrive ili MyWay )

10.
Električna parkirna kočnica

11 .
Instrument tabla

12.
Svetla upozorenja

13.
Dugmići za komande :


- Vanredna situacija ili asistencija

- Upozorenje o nenamernom
prelasku linije

14.
Komanda za isključenje ESP-a

15.
Kontakt brava/Kontaktor

16.
Komande višenamenskog ekrana
(na volanu)

17.
Sirena


1.
Komande :


- Osvetljenje

- Migavci

- Prednja i zadnja svetla za maglu

2.
Komande za ručni pilotirani menjač
sa 6 brzina ili za automatski menjač

3.
Komande regulatora i limitatora
brzine (na volanu)

4.
Signalizacione lampice

5.
Komande audio sistema i
telematike (na volanu)

6.
Ručica ručnog pilotiranog menja
ča
sa 6 brzina ili automatskog menjača

7.
Komande :


- Prednji brisač stakla

- Pranje stakla

- Zadnji brisač stakla

- Putni računar

VOZAČEVO MESTO


18.
Komande dodatnih funkcija (na
volanu)

19.
Poklopac kutije sa osiguračima

20.
Komande :


- Poklopac rezervoara

- Pomoć pri parkiranju napred i
nazad

- Stop & Start

- Isključenje volumetrijskog alarma

- Podešavanje farova

21.
Otvaranje poklopca motora

22.
Komande za retrovizore

IV
84
OTVORI
ALARM
Ovo je sistem za zaštitu vašeg vozila
od krađe i provale. On obezbeđuje
sledeće tipove zaštite :

- Perimetrijska
Sistem kontroliše vrata vozila.
Alarm se uključuje čim neko pokuša
da otvori vrata, prtljažnik, poklopac
motora...



- Volumetrijska
Sistem prati promene zapremine
prostora u kabini.
Alarm se uključuje u slučaju lomljenja
stakla, ulaska ili kretanja u vozilu.



Funkcija za samozaštitu
Ovaj sistem upravlja isključivanjem
svih delova alarma.
Alarm će se uključiti ako neko pokuša
da isključi ili ošteti bateriju, centralnu
komandu ili kablove sirene.


Zatvaranje vozila sa
kompletnim alarmnim
sistemom

Uključenje


)
Prekinite kontakt i izađite iz vozila.

)
Pritisnite dugme za zaključavanje
na daljinskom upravljaču.
Isključenje


)
Pritisnite komandu zaključavanja
na daljinskom upravljaču.
Alarmni sistem je isključen ; lampica
dugmeta se gasi.
Ako su neka vrata (u kabini, na prt-
ljažniku...) loše zatvorena, vozilo nije
zaključano, ali perimetrijska zaštita
se aktivira nakon 45 sekundi, istovre-
meno sa volumetrijskom zaštitom.
Sistem zaštite je aktivan ; lampica
dugmeta treperi svake sekunde.
Nakon pritiska na komandu zaklju-
čavanja na daljinskom upravljaču,
zaštita spoljašnjosti se aktivira nakon
5 sekundi dok se zaštita unutrašnjo-
sti aktivira nakon 45 sekundi.
Za svaku intervenciju na alarmnom
sistemu obratite se servisnoj mreži
CITROËN ili serviseru stručni servis.

IV
85
OTVORI

Zatvaranje vozila kada je
uključena samo perimetrijska
zaštita
Isključite zaštitu unutrašnjosti kako
biste sprečili aktiviranje alarma u
sledećim situacijama :


- ostavili ste životinju u kolima,

- ostavili ste odškrinut prozor,

- pranje vozila,
Da bi bilo uzeto u obzir, ovo isklju-
čenje mora da se vrši nakon svakog
prekida kontakta.
Isključenje volumetrijske zaštite


)
Prekinite kontakt.

)
U narednih deset sekundi, priti-
snite dugme sve dok lampica ne
ostane trajno uključena.

)
Izađite iz vozila.

)
Odmah pritisnite komandu za za-
ključavanje na daljinskom uprav-
ljaču.
Samo perimetrijska zaštita ostaje
uključena ; lampica dugmeta treperi
svake sekunde.

Paljenje alarma

Funkcije zaštite ostaju aktivne do
jedanaestog uzastopnog aktivira-
nja alarma.
Prilikom otključavanja vozila preko
daljinskog upravljača, brzo trepe-
renje lampice dugmeta obaveštava
vas da se alarm aktivirao u vašem
odsustvu. Prilikom uspostavljanja
kontakta, ovo treperenje odmah
prestaje.



Kvar daljinskog upravljača

Da isključite funkcije zaštite :


Zatvaranje vozila bez
aktiviranja alarma

Nepravilnost u radu

Automatsko uključenje *




)
Zaključajte ili super-zaključajte
vozilo ključem u bravi u vozače-
vim vratima.



Prilikom uspostavljanja kontakta, fi ksno
upaljena lampica dugmeta označava
nepravilnost u radu sistema.
Neka proveru izvrši servisna mreža
CITROËN ili jedan serviser stručni
servis.


2 minuta nakon zatvaranja poslednjih
otvorenih vrata ili prtljažnika, sistem
se uključuje automatski.


)
Da biste izbegli uključenje alarma
prilikom ulaska u vozilo, prethodno
pritisnite dugme za otključavanje
daljinskog upravljača.




)
Otključajte vozilo ključem preko
brave na strani vozača.

)
Otvorite vrata ; oglasiće se alarm.

)
Uspostavite kontakt ; alam se
isključuje. Lampica dugmeta se
gasi.



Paljenje alarma prati oglašavanje
sirene i treperenje migavaca vozila
tokom približno trideset sekundi.
Ponovno uključenje
volumetrijske zaštite


)
Pritisnite komandu za otključava-
nje na daljinskom upravljaču da
isključite perimetrijsku zaštitu.

)
Pritisnite komandu za zaključa-
vanje na daljinskom upravljaču
da uključite sve sisteme zaštite
istovremeno.

Lampica komande ponovo treperi
svake sekunde.


*
U zavisnosti od zemlje.

IX
168
VOŽNJA
UPOZORENJE O NEŽELJENOM PRELASKU LINIJE
Sistem koji detektuje neželjeni pre-
lazak uzdužne oznake na putu (ne-
prekidna ili isprekidana linija).
Senzori, montirani ispod prednjih
branika, aktiviraju alarm u slučaju
prelaska linije (pri brzini većoj od
80 km/h).
Primena ovog sistema posebno je
korisna na autoputevima i putevima
na kojima se saobraćaj brzo odvija.


Aktiviranje



)
Pritisnite to dugme, lampica se
pali.



Gašenje



)
Opet pritisnite to dugme, lampica
se gasi.
Stanje sistema ostaje u memoriji pri
prekidu kontakta.


Detekcija

Upozoreni ste vibriranjem sedalnog
dela vozačevog sedišta :


- desna strana, ako je linija pređe-
na sa desne strane,

- leva strana, ako je linija pređena
sa leve strane.
Sistem vas neće upozoriti ako je mi-
gavac aktivan, kao i 20 sekundi po-
sle zaustavljanja rada migavca.
Do upozorenja može doći i pri prela-
sku preko putokaza (strelica) ili pre-
ko nestandardnih oznaka po putu
(grafi ti).


Kvar

U slučaju kvara, pali se servisna
lampica, praćena zvučnim signalom
i porukom na ekranu.
Obratite se stručnom servisu ili mreži
CITROËN.
Upozorenje o neželjenom prelasku
linije ne može ni u kom slučaju da
bude zamena za budnost i odgo-
vornost vozača.
Detekcija može da bude otežana :


- ako su senzori zaprljani (blato,
sneg...),

- ako su oznake na putu izbledele,

- ako nema kontrasta između is-
pisane oznake na putu i same
površine puta.

XI
198
PRAKTIČNE INFORMACIJE

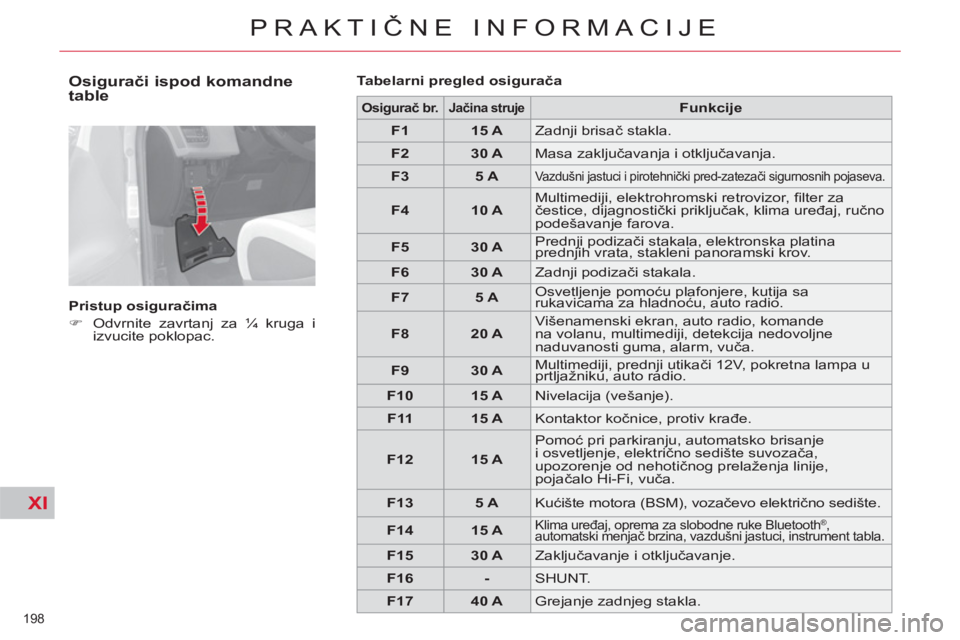

Osigurači ispod komandne
table

Pristup osiguračima


)
Odvrnite zavrtanj za ¼ kruga i
izvucite poklopac.

Tabelarni pregled osigurača




Osigurač br.




Jačina struje




Funkcije




F1



15 A

Zadnji brisač stakla.


F2



30 A

Masa zaključavanja i otključavanja.


F3



5 A



Vazdušni jastuci i pirotehnički pred-zatezači sigurnosnih pojaseva.



F4



10 A

Multimediji, elektrohromski retrovizor, fi lter za
čestice, dijagnostički priključak, klima uređaj, ručno
podešavanje farova.


F5



30 A

Prednji podizači stakala, elektronska platina
prednjih vrata, stakleni panoramski krov.


F6



30 A

Zadnji podizači stakala.


F7



5 A

Osvetljenje pomoću plafonjere, kutija sa
rukavicama za hladnoću, auto radio.


F8



20 A

Višenamenski ekran, auto radio, komande
na volanu, multimediji, detekcija nedovoljne
naduvanosti guma, alarm, vuča.


F9



30 A

Multimediji, prednji utikači 12V, pokretna lampa u
prtljažniku, auto radio.


F10



15 A

Nivelacija (vešanje).


F11



15 A

Kontaktor kočnice, protiv krađe.


F12



15 A

Pomoć pri parkiranju, automatsko brisanje
i osvetljenje, električno sedište suvozača,
upozorenje od nehotič
nog prelaženja linije,
pojačalo Hi-Fi, vuča.


F13



5 A

Kućište motora (BSM), vozačevo električno sedište.


F14



15 A



Klima uređaj, oprema za slobodne ruke Bluetooth ®
,
automatski menjač brzina, vazdušni jastuci, instrument tabla.



F15



30 A

Zaključavanje i otključavanje.


F16



-

SHUNT.


F17



40 A

Grejanje zadnjeg stakla.

XI
211
PRAKTIČNE INFORMACIJE


* Da biste izbegli blokiranje papu-
čica :


- pazite da patosnice budu pra-
vilno postavljene i pričvršćene,

- nemojte nikada stavljati više
patosnica jednu preko druge.






DODATNA OPREMA

Veliki izbor opreme i rezervnih delo-
va je predložila mreža CITROËN.
Ova oprema i rezervni delovi testira-
ni su i odobreni po pitanju pouzda-
nosti i bezbednosti.
Svi oni su prilagođeni vašem vo-
zilu i imaju preporuke i garanciju
CITROËN- a.


"Transportno rešenje" :
kuka za vuču,
tepih prtljažnika, podloga prtljažnika,
podmetači prtljažnika, poprečne krovne
šipke, nosač za bicikle, nosač za skije,
prtljažnik galerije, oprema za vuču...







"Komfor"
: pomoć za parkiranje na-
pred i nazad, izotermički modul, po-
kretna lampa, zavesice za zaštitu od
sunca, raspršivač vazduha, patrone
za parfem...

"Style" :
aluminijumske felne, rat-
kapne...
"Bezbednost" :
alarm protiv krađe,
sigurnosni šrafovi za aluminijumske
felne, sistem uočavanja ukradenog
vozila, etilotest, kutija za prvu po-
moć, signalizacioni trougao, sigur-
nosni prsluk, rešetka za psa, lanci za
sneg, navlake za točkove za sneg,
komplet za farove za maglu, pribor
za privremenu popravku probušene
gume, kaiševi i sedišta za decu...



"Zaštita" :
patosnice
*, presvlake za
sedišta, štitnici, zaštitnici pragova
vrata, štitnici za branike, navlaka za
zaštitu vozila...

339

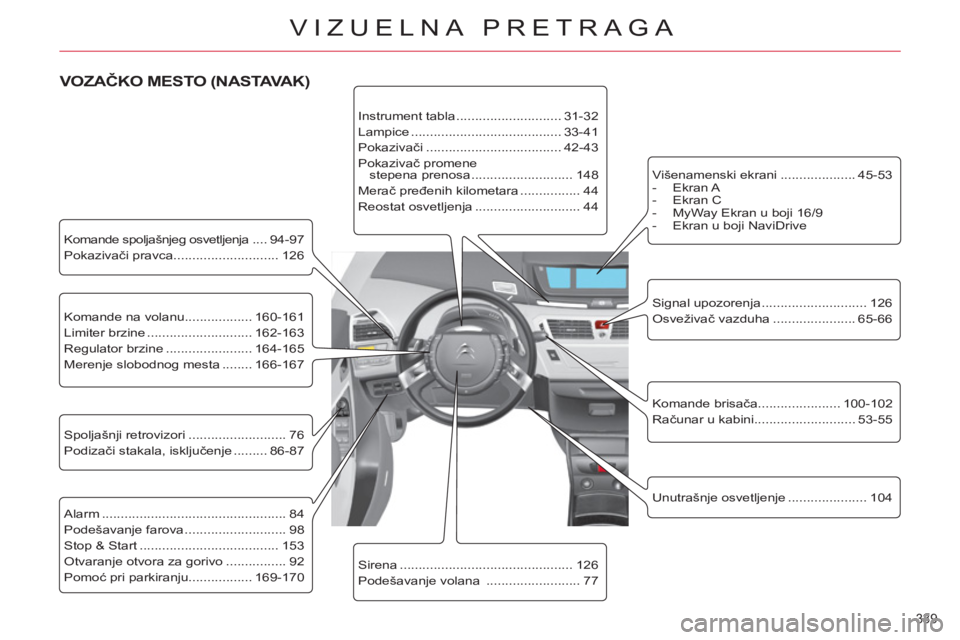

VIZUELNA PRETRAGA

Komande spoljašnjeg osvetljenja .... 94-97
Pokazivači pravca............................ 126

Komande na volanu.................. 160-161
Limiter brzine ............................ 162-163
Regulator brzine ....................... 164-165
Merenje slobodnog mesta ........ 166-167

Alarm ................................................. 84
Podešavanje farova ........................... 98
Stop & Start ..................................... 153
Otvaranje otvora za gorivo ................ 92
Pomoć pri parkiranju................. 169-170
Instrument tabla ............................ 31-32
Lampice ........................................ 33-41
Pokazivači .................................... 42-43
Pokazivač promene
stepena prenosa ........................... 148
Merač pređenih kilometara ................ 44
Reostat osvetljenja ............................ 44

Spoljašnji retrovizori .......................... 76
Podizači stakala, isključenje ......... 86-87

Sirena .............................................. 126
Podešavanje volana ......................... 77
Signal upozorenja ............................ 126
Osveživač vazduha ...................... 65-66

Komande brisača...................... 100-102
Računar u kabini........................... 53-55

Unutrašnje osvetljenje ..................... 104

Višenamenski ekrani .................... 45-53


- Ekran A

- Ekran C

- MyWay Ekran u boji 16/9

- Ekran u boji NaviDrive

VOZAČKO MESTO (N A S TAVA K)

342
ABECEDNI SADRŽAJ
Akumulator.....................r181,203Alarm .......................................84Alat......................................... 186Ambijentalno osvetljenje........ 104Anti-proklizavanje točkova (ASR)................................... 129Atermični vetrobran ................ 105Audio utičnice....... 108,253, 254,
294, 314,316Automatski klima - uređaj ........60Automatski menjač ................ 156Automatski rad brisača... 100,101Automatsko paljenje sva četri
migavca ............................... 126Automatsko paljenjesvetala.............................94,97Autoradio ......307,309, 322,324Ažuriranje podataka o rizičnim
zonama........................ 244,288
CD MP3................ 252,293, 313CD MP čitač, MP3... 252,293, 313Centralizovanozaključavanje .............79, 88,89Centralna konzola ..................107Crno-beli ekran ......310,322, 324
Dodatna oprema .................... 211Dodatni klima uređaj ................60Dodatno prateće
osvetljenje........................96, 97Duga svetla ..............94, 190,191Dugme za pozive CITROEN ............................ 229Džek utičnica.................314,316D
