CITROEN C4 PICASSO 2018 Omistajan Käsikirjat (in Finnish)
Manufacturer: CITROEN, Model Year: 2018, Model line: C4 PICASSO, Model: CITROEN C4 PICASSO 2018Pages: 706, PDF Size: 14.62 MB
Page 21 of 706
19
C4-Picasso-II_fi_Chap01_instruments-bord_ed02-2016
Mittaristo voidaan personalisoida. Riippuen valitusta näyttötavasta jotkut tiedot voivat olla piilossa.

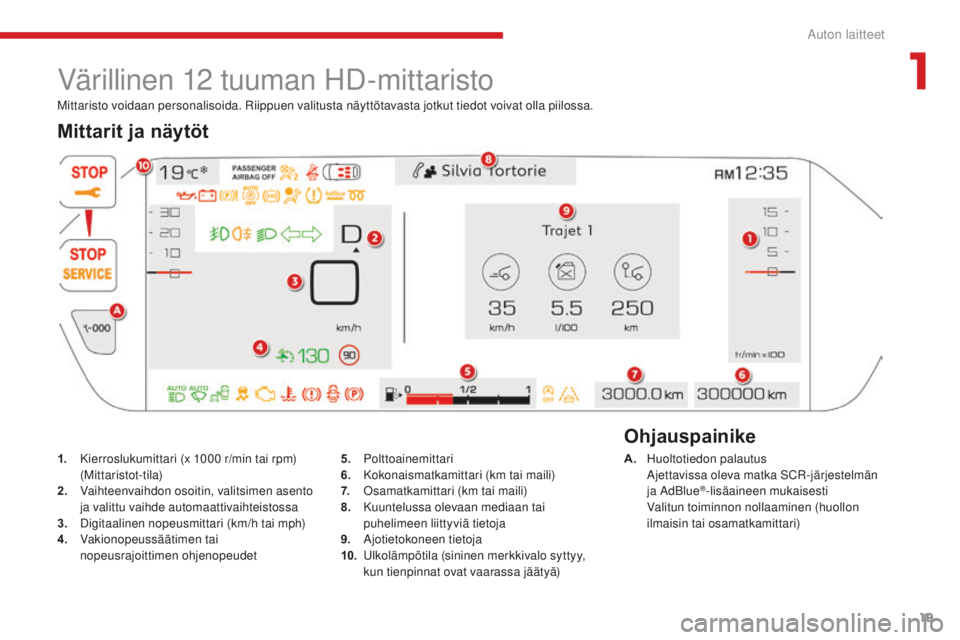

Värillinen 12 tuuman HD-mittaristo
1. Kierroslukumittari (x 1000 r/min tai rpm)
(Mittaristot-tila)
2.
V
aihteenvaihdon osoitin, valitsimen asento
ja valittu vaihde automaattivaihteistossa
3.
D
igitaalinen nopeusmittari (km/h tai mph)
4.
V
akionopeussäätimen tai
nopeusrajoittimen ohjenopeudet A. H
uoltotiedon palautus A
jettavissa oleva matka SCR-järjestelmän
ja AdBlue
®-lisäaineen mukaisesti V
alitun toiminnon nollaaminen (huollon
ilmaisin tai osamatkamittari)
Ohjauspainike
Mittarit ja näytöt
5.
Polttoainemittari
6. K okonaismatkamittari (km tai maili)
7.
O
samatkamittari (km tai maili)
8.
K
uuntelussa olevaan mediaan tai
puhelimeen liittyviä tietoja
9.
A
jotietokoneen tietoja
10.
U
lkolämpötila (sininen merkkivalo syttyy,
kun tienpinnat ovat vaarassa jäätyä)
1
Auton laitteet
Page 22 of 706
20
C4-Picasso-II_fi_Chap01_instruments-bord_ed02-2016

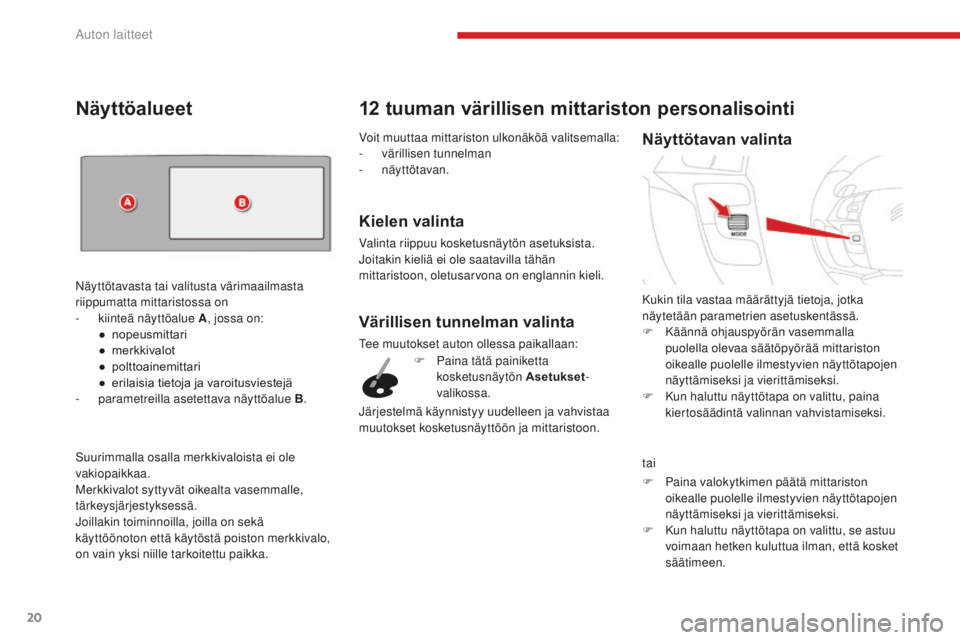

Voit muuttaa mittariston ulkonäköä valitsemalla:
- värillisen tunnelman
-
näyttötavan.
Kielen valinta
Valinta riippuu kosketusnäytön asetuksista.
Joitakin kieliä ei ole saatavilla tähän
mittaristoon, oletusarvona on englannin kieli. Kukin tila vastaa määrättyjä tietoja, jotka
näytetään parametrien asetuskentässä.
F
K
äännä ohjauspyörän vasemmalla
puolella olevaa säätöpyörää mittariston
oikealle puolelle ilmestyvien näyttötapojen
näyttämiseksi ja vierittämiseksi.
F
K
un haluttu näyttötapa on valittu, paina
kiertosäädintä valinnan vahvistamiseksi.
12 tuuman värillisen mittariston personalisointi
Näyttötavan valinta
tai
Näyttöalueet
Näyttötavasta tai valitusta värimaailmasta
riippumatta mittaristossa on
-
k
iinteä näyttöalue A , jossa on:
● nopeusmittari
● merkkivalot
● polttoainemittari
● erilaisia
tietoja ja varoitusviestejä
-
par
ametreilla asetettava näyttöalue B .
Suurimmalla osalla merkkivaloista ei ole
vakiopaikkaa.
Merkkivalot syttyvät oikealta vasemmalle,
tärkeysjärjestyksessä.
Joillakin toiminnoilla, joilla on sekä
käyttöönoton että käytöstä poiston merkkivalo,
on vain yksi niille tarkoitettu paikka.
Värillisen tunnelman valinta
Tee muutokset auton ollessa paikallaan:
F
P
aina valokytkimen päätä mittariston
oikealle puolelle ilmestyvien näyttötapojen
näyttämiseksi ja vierittämiseksi.
F
K
un haluttu näyttötapa on valittu, se astuu
voimaan hetken kuluttua ilman, että kosket
säätimeen.
F
P
aina tätä painiketta
kosketusnäytön Asetukset -
valikossa.
Järjestelmä käynnistyy uudelleen ja vahvistaa
muutokset kosketusnäyttöön ja mittaristoon.
Auton laitteet
Page 23 of 706
21
C4-Picasso-II_fi_Chap01_instruments-bord_ed02-2016

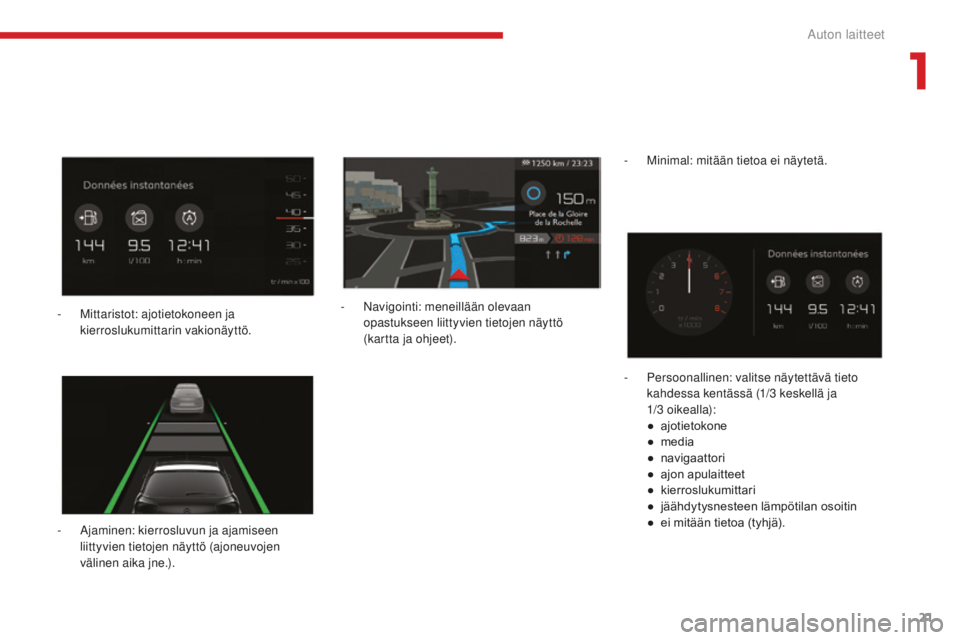

- Ajaminen: kierrosluvun ja ajamiseen liittyvien tietojen näyttö (ajoneuvojen
välinen aika jne.). -
N
avigointi: meneillään olevaan
opastukseen liittyvien tietojen näyttö
(kartta ja ohjeet). -
M
inimal: mitään tietoa ei näytetä.
-
Pe
rsoonallinen: valitse näytettävä tieto
kahdessa kentässä (1/3 keskellä ja
1/3
oikealla):
● ajotietokone
● media
● navigaattori
● ajon
ap
ulaitteet
● kierroslukumittari
● jäähdytysnesteen
läm
pötilan
o
soitin
● ei mitään tietoa (tyhjä).
-
M
ittaristot: ajotietokoneen ja
kierroslukumittarin vakionäyttö.
1
Auton laitteet
Page 24 of 706
22
C4-Picasso-II_fi_Chap01_instruments-bord_ed02-2016

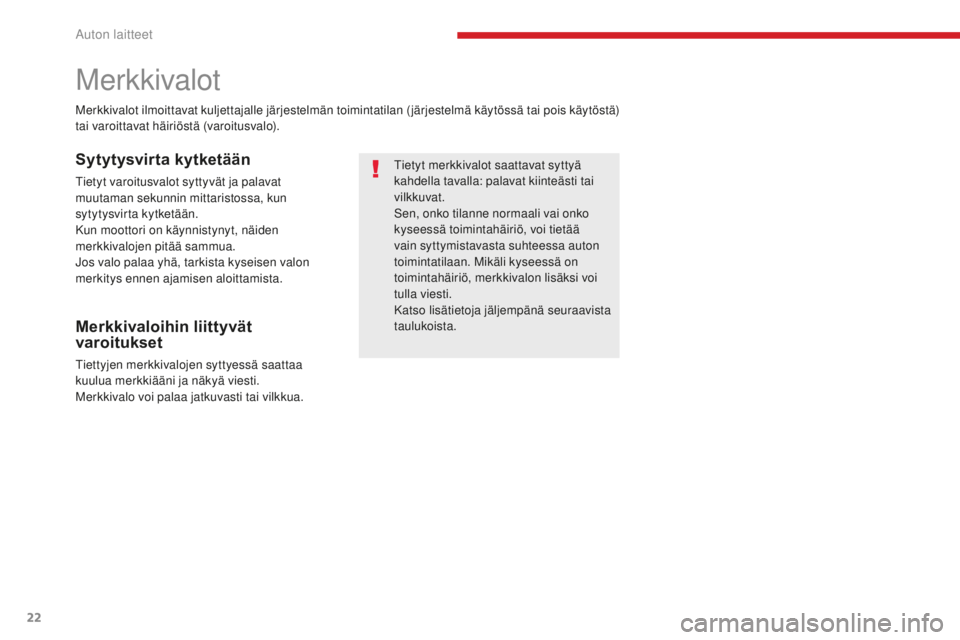

Merkkivalot
Tietyt merkkivalot saattavat syttyä
kahdella tavalla: palavat kiinteästi tai
vilkkuvat.
Sen, onko tilanne normaali vai onko
kyseessä toimintahäiriö, voi tietää
vain syttymistavasta suhteessa auton
toimintatilaan. Mikäli kyseessä on
toimintahäiriö, merkkivalon lisäksi voi
tulla viesti.
Katso lisätietoja jäljempänä seuraavista
taulukoista.
Merkkivalot ilmoittavat kuljettajalle järjestelmän toimintatilan (järjestelmä käytössä tai pois käytöstä)
tai varoittavat häiriöstä (varoitusvalo).Sytytysvirta kytketään
Tietyt varoitusvalot syttyvät ja palavat
muutaman sekunnin mittaristossa, kun
sytytysvirta kytketään.
Kun moottori on käynnistynyt, näiden
merkkivalojen pitää sammua.
Jos valo palaa yhä, tarkista kyseisen valon
merkitys ennen ajamisen aloittamista.
Merkkivaloihin liittyvät
varoitukset
Tiettyjen merkkivalojen syttyessä saattaa
kuulua merkkiääni ja näkyä viesti.
Merkkivalo voi palaa jatkuvasti tai vilkkua.
Auton laitteet
Page 25 of 706
23
C4-Picasso-II_fi_Chap01_instruments-bord_ed02-2016

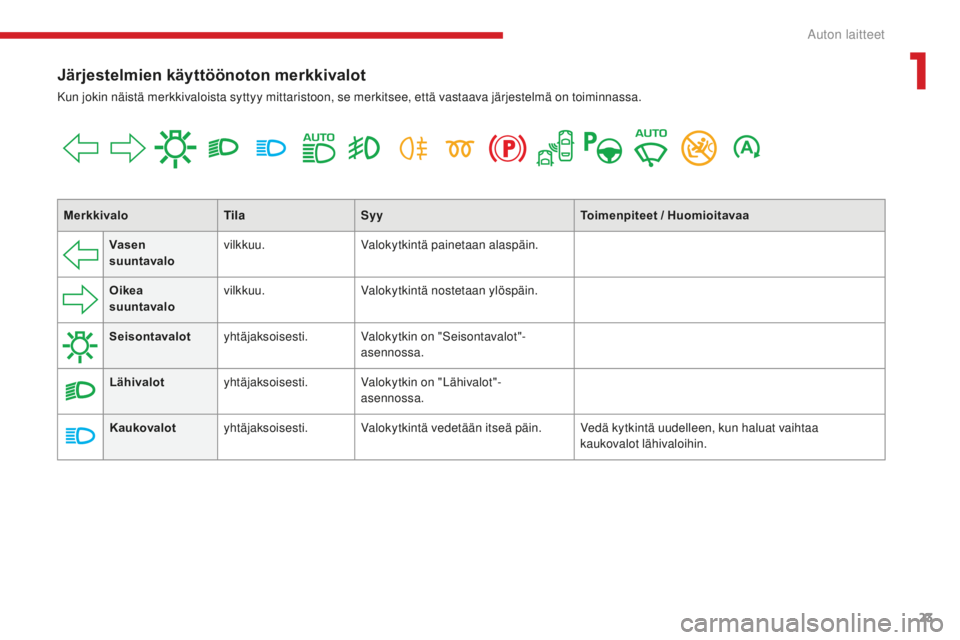

Järjestelmien käyttöönoton merkkivalot
Kun jokin näistä merkkivaloista syttyy mittaristoon, se merkitsee, että vastaava järjestelmä on toiminnassa.Merkkivalo TilaSyy Toimenpiteet / Huomioitavaa
Vasen
suuntavalo vilkkuu.
Valokytkintä painetaan alaspäin.
Oikea
suuntavalo vilkkuu.
Valokytkintä nostetaan ylöspäin.
Seisontavalot yhtäjaksoisesti. Valokytkin on "Seisontavalot"-
asennossa.
Lähivalot yhtäjaksoisesti. Valokytkin on "Lähivalot"-
asennossa.
Kaukovalot yhtäjaksoisesti. Valokytkintä vedetään itseä päin. Vedä kytkintä uudelleen, kun haluat vaihtaa
kaukovalot lähivaloihin.
1
Auton laitteet
Page 26 of 706
24
C4-Picasso-II_fi_Chap01_instruments-bord_ed02-2016

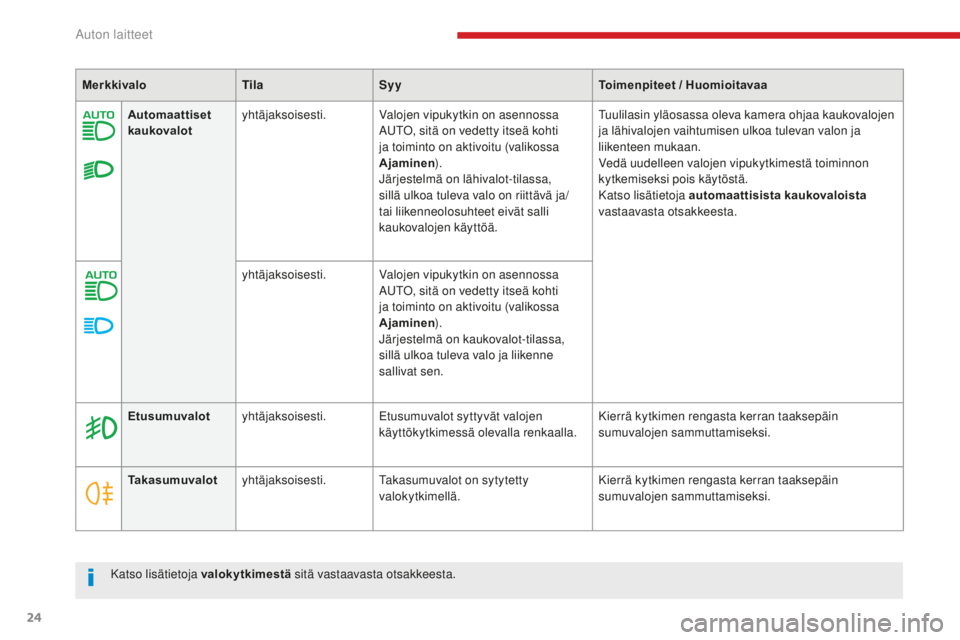

Automaattiset
kaukovalotyhtäjaksoisesti.
Valojen vipukytkin on asennossa
AUTO, sitä on vedetty itseä kohti
ja toiminto on aktivoitu (valikossa
Ajaminen).
Järjestelmä on lähivalot-tilassa,
sillä ulkoa tuleva valo on riittävä ja/
tai liikenneolosuhteet eivät salli
kaukovalojen käyttöä. Tuulilasin yläosassa oleva kamera ohjaa kaukovalojen
ja lähivalojen vaihtumisen ulkoa tulevan valon ja
liikenteen mukaan.
Vedä uudelleen valojen vipukytkimestä toiminnon
kytkemiseksi pois käytöstä.
Katso lisätietoja automaattisista kaukovaloista
vastaavasta otsakkeesta.
yhtäjaksoisesti. Valojen vipukytkin on asennossa
AUTO, sitä on vedetty itseä kohti
ja toiminto on aktivoitu (valikossa
Ajaminen).
Järjestelmä on kaukovalot-tilassa,
sillä ulkoa tuleva valo ja liikenne
sallivat sen.
Merkkivalo
TilaSyy Toimenpiteet / Huomioitavaa
Takasumuvalot yhtäjaksoisesti. Takasumuvalot on sytytetty
valokytkimellä. Kierrä kytkimen rengasta kerran taaksepäin
sumuvalojen sammuttamiseksi.
Etusumuvalot
yhtäjaksoisesti. Etusumuvalot syttyvät valojen
käyttökytkimessä olevalla renkaalla. Kierrä kytkimen rengasta kerran taaksepäin
sumuvalojen sammuttamiseksi.
Katso lisätietoja valokytkimestä sitä vastaavasta otsakkeesta.
Auton laitteet
Page 27 of 706
25
C4-Picasso-II_fi_Chap01_instruments-bord_ed02-2016

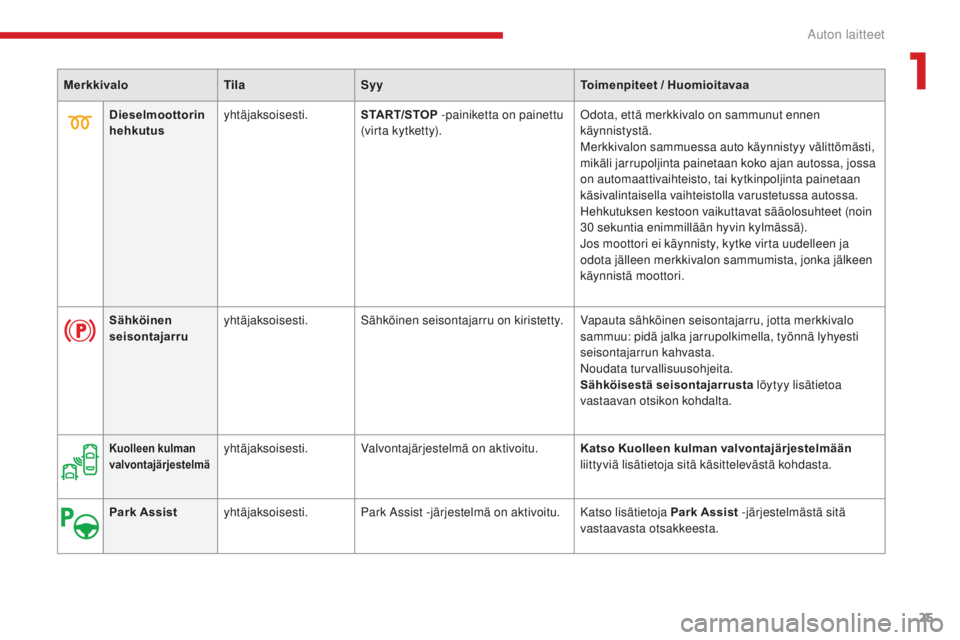

MerkkivaloTilaSyy Toimenpiteet / Huomioitavaa
Sähköinen
seisontajarru yhtäjaksoisesti.
Sähköinen seisontajarru on kiristetty. Vapauta sähköinen seisontajarru, jotta merkkivalo
sammuu: pidä jalka jarrupolkimella, työnnä lyhyesti
seisontajarrun kahvasta.
Noudata turvallisuusohjeita.
Sähköisestä seisontajarrusta löytyy lisätietoa
vastaavan otsikon kohdalta.
Dieselmoottorin
hehkutus
yhtäjaksoisesti.
START/STOP -painiketta on painettu
(virta kytketty). Odota, että merkkivalo on sammunut ennen
käynnistystä.
Merkkivalon sammuessa auto käynnistyy välittömästi,
mikäli jarrupoljinta painetaan koko ajan autossa, jossa
on automaattivaihteisto, tai kytkinpoljinta painetaan
käsivalintaisella vaihteistolla varustetussa autossa.
Hehkutuksen kestoon vaikuttavat sääolosuhteet (noin
30
sekuntia enimmillään hyvin kylmässä).
Jos moottori ei käynnisty, kytke virta uudelleen ja
odota jälleen merkkivalon sammumista, jonka jälkeen
käynnistä moottori.
Kuolleen kulman
valvontajärjestelmäyhtäjaksoisesti. Valvontajärjestelmä on aktivoitu. Katso Kuolleen kulman valvontajärjestelmään
liittyviä lisätietoja sitä käsittelevästä kohdasta.
Park Assist yhtäjaksoisesti. Park Assist -järjestelmä on aktivoitu. Katso lisätietoja Park Assist -järjestelmästä sitä
vastaavasta otsakkeesta.
1
Auton laitteet
Page 28 of 706
26
C4-Picasso-II_fi_Chap01_instruments-bord_ed02-2016

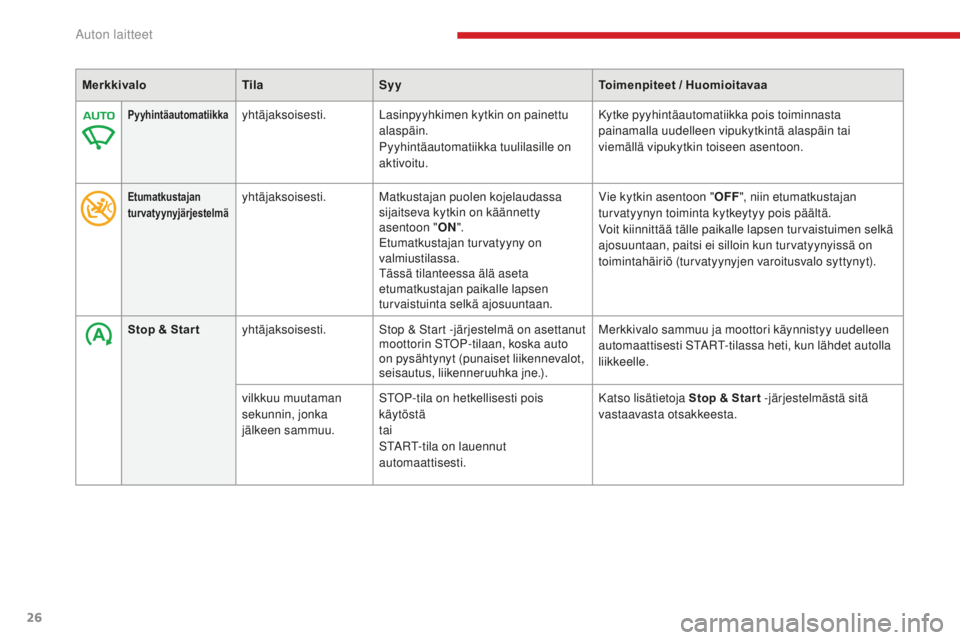

MerkkivaloTilaSyy Toimenpiteet / Huomioitavaa
Pyyhintäautomatiikkayhtäjaksoisesti.Lasinpyyhkimen kytkin on painettu
alaspäin.
Pyyhintäautomatiikka tuulilasille on
aktivoitu. Kytke pyyhintäautomatiikka pois toiminnasta
painamalla uudelleen vipukytkintä alaspäin tai
viemällä vipukytkin toiseen asentoon.
Etumatkustajan
turvatyynyjärjestelmäyhtäjaksoisesti.
Matkustajan puolen kojelaudassa
sijaitseva kytkin on käännetty
asentoon "ON".
Etumatkustajan turvatyyny on
valmiustilassa.
Tässä tilanteessa älä aseta
etumatkustajan paikalle lapsen
turvaistuinta selkä ajosuuntaan. Vie kytkin asentoon "
OFF", niin etumatkustajan
turvatyynyn toiminta kytkeytyy pois päältä.
Voit kiinnittää tälle paikalle lapsen turvaistuimen selkä
ajosuuntaan, paitsi ei silloin kun turvatyynyissä on
toimintahäiriö (turvatyynyjen varoitusvalo syttynyt).
Stop & Star t yhtäjaksoisesti. Stop & Start -järjestelmä on asettanut
moottorin STOP-tilaan, koska auto
on pysähtynyt (punaiset liikennevalot,
seisautus, liikenneruuhka jne.). Merkkivalo sammuu ja moottori käynnistyy uudelleen
automaattisesti START-tilassa heti, kun lähdet autolla
liikkeelle.
vilkkuu muutaman
sekunnin, jonka
jälkeen sammuu. STOP-tila on hetkellisesti pois
käytöstä
tai
START-tila on lauennut
automaattisesti. Katso lisätietoja Stop & Star t -järjestelmästä sitä
vastaavasta otsakkeesta.
Auton laitteet
Page 29 of 706
27
C4-Picasso-II_fi_Chap01_instruments-bord_ed02-2016
MerkkivaloTilaSyy Toimenpiteet / Huomioitavaa
Etumatkustajan
turvatyynyjärjestelmäyhtäjaksoisesti.Kojelaudan oikealla puolella
sijaitseva kytkin asetetaan OFF -
asentoon.
Etumatkustajan turvatyyny on
kytketty pois toiminnasta.
Voit kiinnittää lapsen turvaistuimen
selkä ajosuuntaan, paitsi jos
turvatyynyjen toiminnassa on häiriö
(turvatyynyjen varoitusvalo palaa). Aseta kytkin ON
-asentoon etumatkustajan
turvatyynyn aktivoimiseksi.
Nyt älä kiinnitä tälle paikalle lapsen turvaistuinta selkä
ajosuuntaan.
Collision Risk Aler t / Active
Safety Brake (välimatkavaroitin
/ törmäysvaroitin /
automaattinen hätäjarrutus)palaa kiinteästi, lisäksi
ilmestyy viesti Järjestelmä on otettu pois käytöstä
Auton asetukset-valikon kautta. Katso lisätietoja Collision Risk Aler t / Active
Safety Brake -järjestelmistä niitä käsittelevistä
kohdista.
Stop & Star t kiinteästi Stop & Start on kytketty pois
käytöstä. Kytke toiminto uudelleen valikossa Ajaminen
.

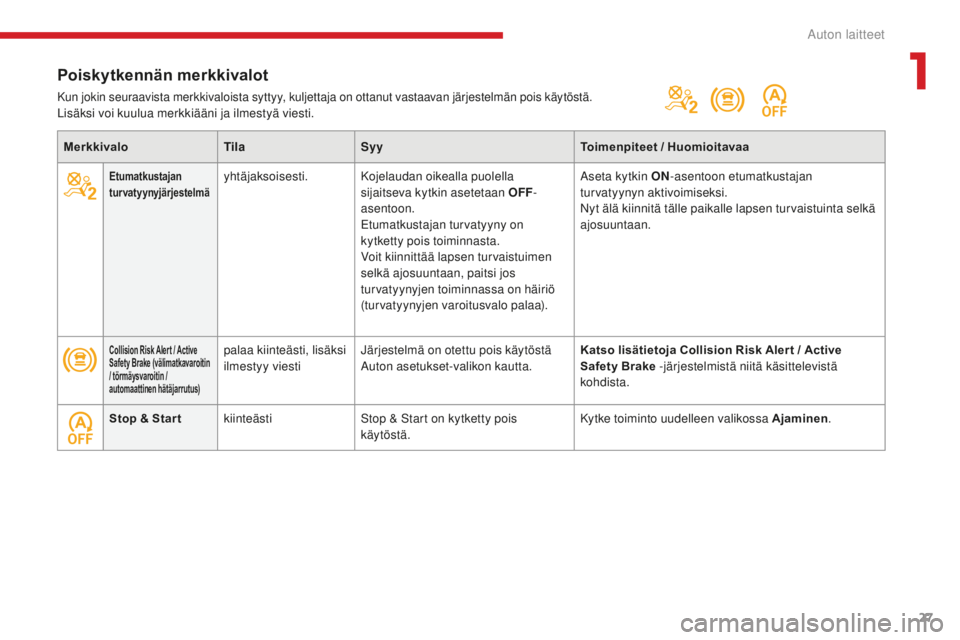

Poiskytkennän merkkivalot
Kun jokin seuraavista merkkivaloista syttyy, kuljettaja on ottanut vastaavan järjestelmän pois käytöstä.Lisäksi voi kuulua merkkiääni ja ilmestyä viesti.
1
Auton laitteet
Page 30 of 706
28
C4-Picasso-II_fi_Chap01_instruments-bord_ed02-2016

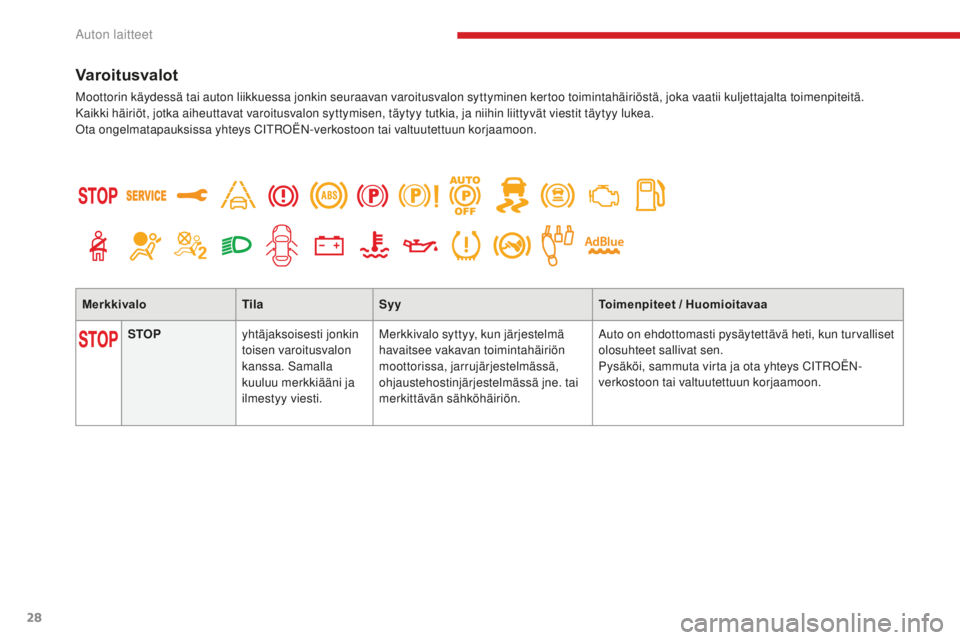

Varoitusvalot
Moottorin käydessä tai auton liikkuessa jonkin seuraavan varoitusvalon syttyminen kertoo toimintahäiriöstä, joka vaatii kuljettajalta toimenpiteitä.
Kaikki häiriöt, jotka aiheuttavat varoitusvalon syttymisen, täytyy tutkia, ja niihin liittyvät viestit täytyy lukea.
Ota ongelmatapauksissa yhteys CITROËN-verkostoon tai valtuutettuun korjaamoon.Merkkivalo TilaSyy Toimenpiteet / Huomioitavaa
STOP yhtäjaksoisesti jonkin
toisen varoitusvalon
kanssa. Samalla
kuuluu merkkiääni ja
ilmestyy viesti. Merkkivalo syttyy, kun järjestelmä
havaitsee vakavan toimintahäiriön
moottorissa, jarrujärjestelmässä,
ohjaustehostinjärjestelmässä jne. tai
merkittävän sähköhäiriön. Auto on ehdottomasti pysäytettävä heti, kun turvalliset
olosuhteet sallivat sen.
Pysäköi, sammuta virta ja ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Auton laitteet
