CITROEN C4 SPACETOURER 2014 Instrukcja obsługi (in Polish)

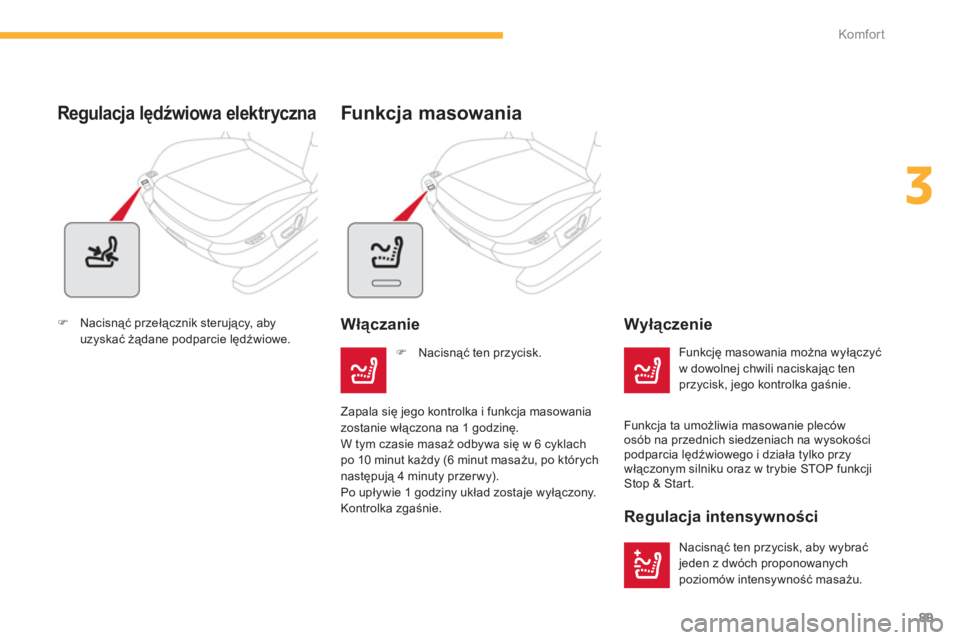

89
3
Komfor t
)Nacisnąć przełącznik sterujący, aby
uzyskać żądane podparcie lędźwiowe.




Regulacja lędźwiowa elektryczna
Funkcję masowania można wyłączyćw dowolnej chwili naciskając ten przycisk, jego kontrolka gaśnie.


Wyłączenie Włączanie
Funkcja masowania
Funkcja ta umożliwia masowanie pleców osób na przednich siedzeniach na wysokości
podparcia lędźwiowego i działa tylko przy
włączonym silniku oraz w trybie STOP funkcji
Stop & Star t.
)
Nacisnąć ten przycisk.




Regulacja intensywności
Nacisnąć ten przycisk, aby wybraćjeden z dw

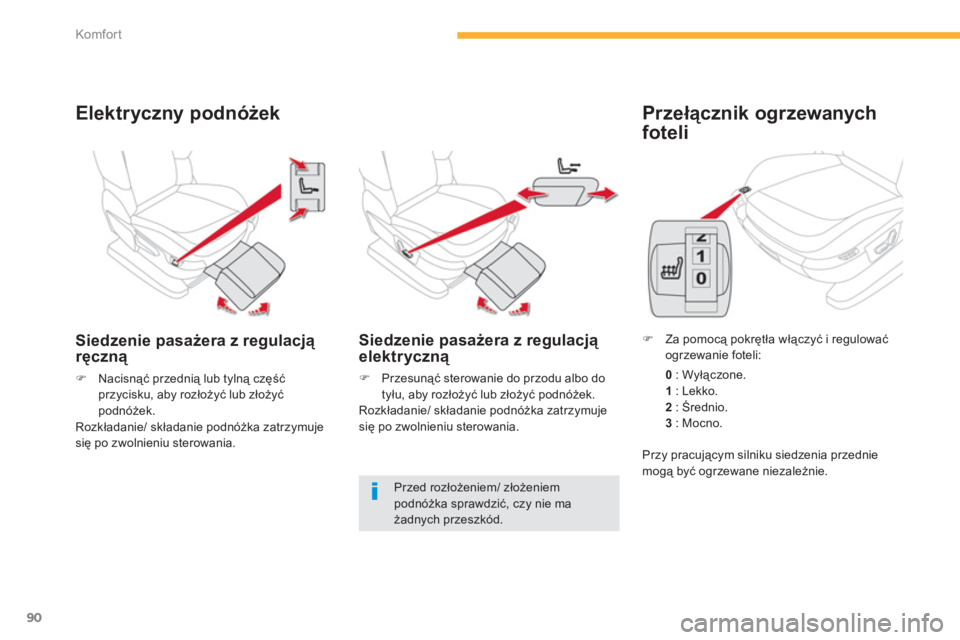

90
Komfor t
Elektryczny podnóżek
Siedzenie pasażera z regulacją ręczną
)Nacisnąć przednią lub tylną częśćprzycisku, aby rozłożyć lub złożyć podn

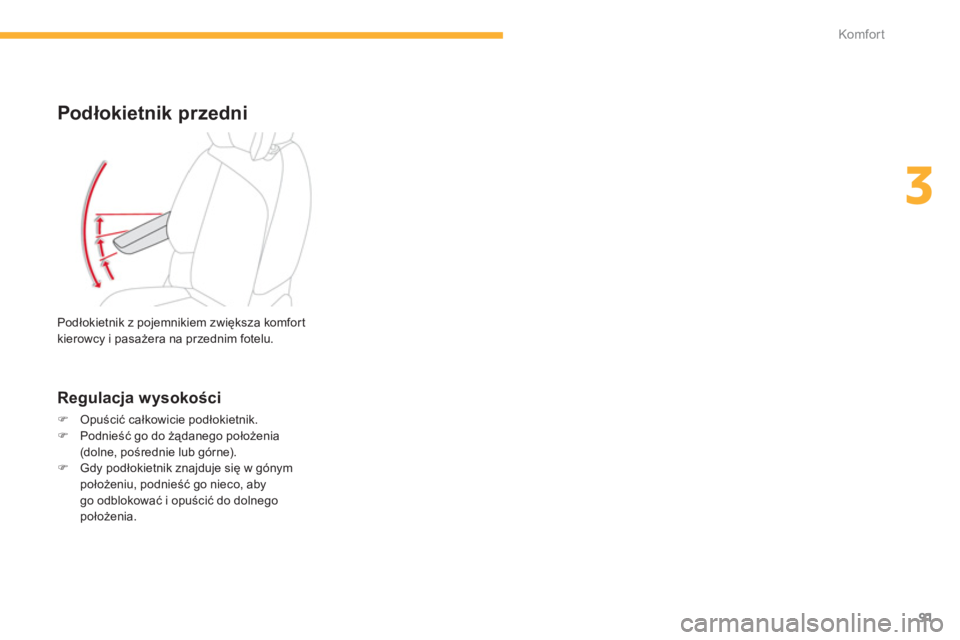

91
3
Komfor t
Podłokietnik przedni


Regulacja wysokości
)Opuścić całkowicie podłokietnik.)Podnieść go do żądanego położenia(dolne, pośrednie lub górne). )Gdy podłokietnik znajduje się w gónym położeniu, podnieść go nieco, abygo odblokować i opuścić do dolnegopołożenia. Podłokietnik z pojemnikiem zwiększa kom
fort
kierowcy i pasażera na przednim fotelu.

92
Komfor t

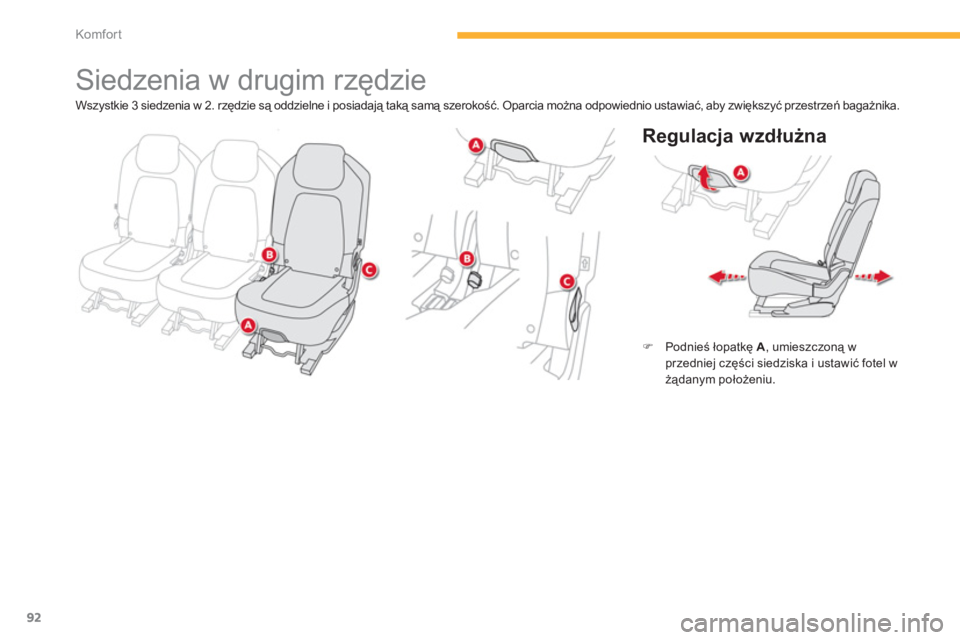

Siedzenia w drugim rzędzie


Regulacja wzdłużna
)Podnieś łopatkę A, umieszczoną w przedniej części siedziska i ustawić fotel w
żądanym położeniu.
Wszystkie 3 siedzenia w 2. rzędzie są oddzielne i posiadają taką samą szerokość. Oparcia można odpowiednio ustawiać, aby zwiększyć przestrzeń bagażnika.

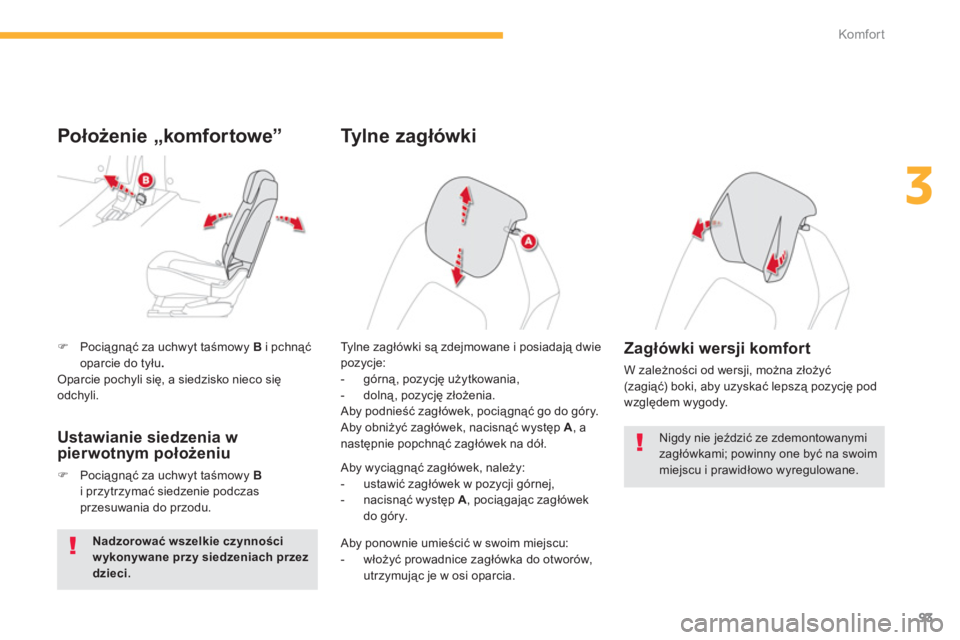

93
3
Komfor t
)Pociągnąć za uchwyt taśmowy Bi pchnąć
oparcie do tyłu. Oparcie pochyli się, a siedzisko nieco się
odchyli.

Położenie „komfor towe”


Ustawianie siedzenia wpierwotnym położeniu
)Pociągnąć za uchwyt taśmowy Bi przytrzymać siedzenie podczas przesuwania do przodu.

Nadzorować wszelkie czynności wykonywane przy siedzeniach przezdzieci.


Aby wyciągnąć zagłówek, należy:
- ustawić zagłówek w pozycji górnej,
- nacisnąć występ A, pociągając zagłówek
do góry. Tylne zagłówki są zdejmowane i posiadają dwie
pozycje:
- górną, pozycję użytkowania,
-
dolną, pozycję złożenia.
Aby podnieść zagłówek, pociągnąć go do góry.
Aby obniży
ć zagłówek, nacisnąć występ A, a
następnie popchnąć zagłówek na dół.
Tylne zagłówki


Nigdy nie jeździć ze zdemontowanymizagłówkami; powinny one być na swoim miejscu i prawidłowo wyregulowane.
Aby ponownie umie
ścić w swoim miejscu:
- włożyć prowadnice zagłówka do otworów,utrzymując je w osi oparcia.



Zagłówki wersji komfort

W zależności od wersji, można złożyü(zagiąć) boki, aby uzyskać lepszą pozycję pod
względem wygody.

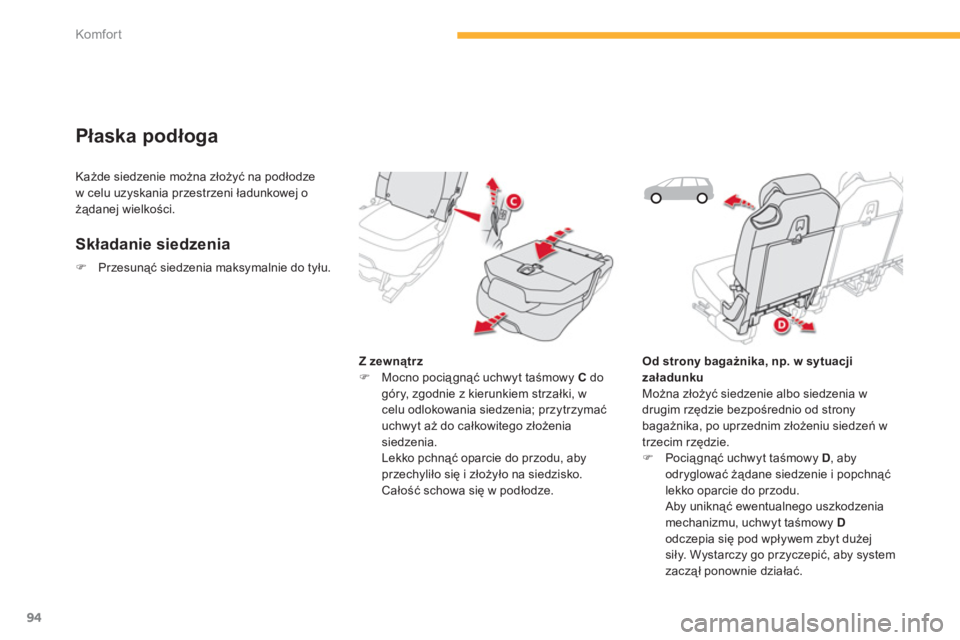

94
Komfor t
Płaska podłoga
Składanie siedzenia
Z zewnątrz)
Mocno pociągnąć uchwyt taśmowy Cdo góry, zgodnie z kierunkiem strzałki, wcelu odlokowania siedzenia; przytrzymać uchwyt aż do całkowitego złożenia siedzenia.
Lekko pchnąć oparcie do przodu, aby
przec
hyliło się i złożyło na siedzisko. Całość schowa się w podłodze.Od stron
y bagażnika, np. w sytuacji
załadunku
Można złoż
yü siedzenie albo siedzenia w
drugim rzędzie bezpośrednio od strony
ba
gażnika, po uprzednim złożeniu siedzeń w
trzecim rzędzie. )Pociągnąć uchwyt taśmowy D
, aby
odryglować żądane siedzenie i popchnąć
lekko o
parcie do przodu.
Aby uniknąć ewentualnego uszkodzenia mechanizmu, uchwyt taśmowy D
odczepia się pod wpływem zbyt dużej siły. Wystarczy go przyczepić, aby system
zaczął ponownie działać.
)Przesunąć siedzenia maksymalnie do tyłu. Każde siedzenie można złoż
yü na podłodze
w celu uzyskania przestrzeni ładunkowej o
żądanej wielkości.

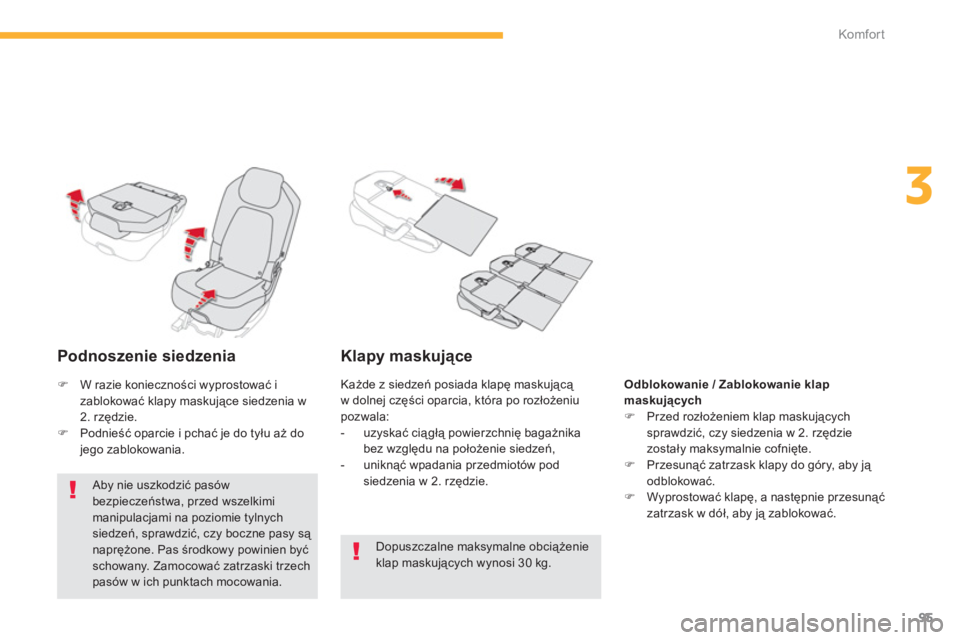

95
3
Komfor t

Podnoszenie siedzenia

Aby nie uszkodzić pasów bezpieczeństwa, przed wszelkimi manipulacjami na poziomie tylnych
siedzeń, sprawdzić, czy boczne pasy są naprężone. Pas środkowy powinien być schowany. Zamocować zatrzaski trzechpasów w ich punktach mocowania.
Klapy maskujące
Dopuszczalne maksymalne obciążenieklap maskujących wynosi 30 kg.Odblokowanie / Zablokowanie klap
maskujących)
Przed rozłożeniem klap maskujących sprawdzić, czy siedzenia w 2. rzędzie
zostały maksymalnie cofnięte.
)
Przesunąć zatrzask klapy do góry, aby ją odblokować. )
Wyprostować klapę, a następnie przesunąć
zatrzask w dół, aby ją zablokować.


)W razie konieczności wyprostować i
zablokować klapy maskujące siedzenia w
2. rzędzie.
)Podnieść oparcie i pchać je do tyłu aż dojego zablokowania.
Każde z siedzeń posiada klapę maskując
ą w dolnej części oparcia, która po rozłożeniupozwala:
- uzyskać ciągłą powierzchnię bagażnika
bez względu na położenie siedzeń,
- uniknąć wpadania przedmiotów pod
siedzenia w 2. rzędzie.

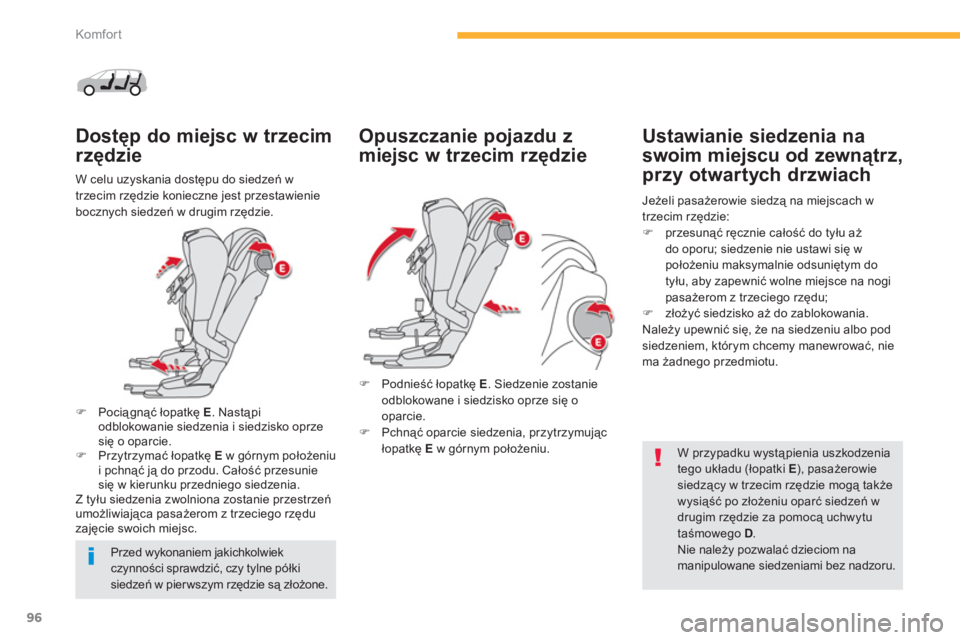

96
Komfor t
Dostęp do miejsc w trzecim
rzędzie
W celu uzyskania dostępu do siedzeń w
trzecim rzędzie konieczne jest przestawienie
bocznych siedzeń w drugim rzędzie.
)Pociągnąć łopatkę E
. Nastąpi
odblokowanie siedzenia i siedzisko oprze
się o oparcie.
)Przytrzymać łopatkę E
w górnym położeniu i pchnąć ją do przodu. Całość przesunie
się w kierunku przedniego siedzenia.
Z t
yłu siedzenia zwolniona zostanie przestrzeń
umożliwiająca pasażerom z trzeciego rzędu
zajęcie swoich miejsc.





Opuszczanie pojazdu z
miejsc w trzecim rzędzie
Ustawianie siedzenia na
swoim miejscu od zewnątrz,
przy otwartych drzwiach


W przypadku wystąpienia uszkodzenia tego układu (łopatki E), pasażerowie siedzący w trzecim rzędzie mogą takżewysiąść po złożeniu oparć siedzeń wdrugim rzędzie za pomocą uchwytu taśmowego D.
Nie należy pozwalać dzieciom na manipulowane siedzeniami bez nadzoru.

)
Podnieść łopatkę E
. Siedzenie zostanieodblokowane i siedzisko oprze się o oparcie.
)
Pchnąć oparcie siedzenia, przytrzymując łopatkę E
w górnym położeniu. Jeżeli pasażerowie siedzą na miejscach w
trzecim rzędzie:
)przesunąć ręcznie całość do tyłu aż do oporu; siedzenie nie ustawi się w położeniu maksymalnie odsuniętym do
tyłu, aby zapewnić wolne miejsce na nogipasażerom z trzeciego rzędu; )złożyü siedzisko aż do zablokowania.
Należy upewnić się, że na siedzeniu albo pod
siedzeniem, którym chcemy manewrować, nie ma żadnego przedmiotu.

Przed wykonaniem jakichkolwiek czynności sprawdzić, czy tylne półki
siedzeń w pier wszym rzędzie są złożone.

97
3
Komfor t

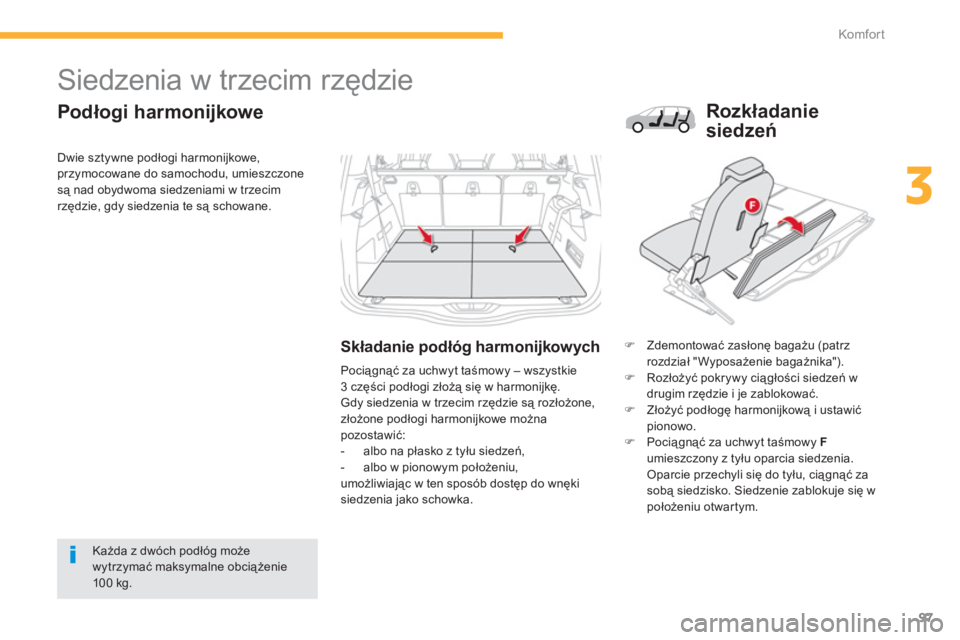

Siedzenia w trzecim rzędzie


Podłogi harmonijkowe
Składanie podłóg harmonijkowych)
Zdemontować zasłonę bagażu (patrz
rozdział "Wyposażenie bagażnika"). )
Rozłożyć pokrywy ciągłości siedzeń w
drugim rzędzie i je zablokować.
)
Złożyć podłogę harmonijkową i ustawić pionowo.)
Pociągnąć za uchwyt taśmowy Fumieszczony z tyłu oparcia siedzenia. Oparcie przechyli się do tyłu, ciągnąć za sobą siedzisko. Siedzenie zablokuje się wpołożeniu otwartym.



Każda z dwóch podłóg możewytrzymać maksymalne obciążenie 100 kg.Pociągną
ć za uchwyt taśmowy

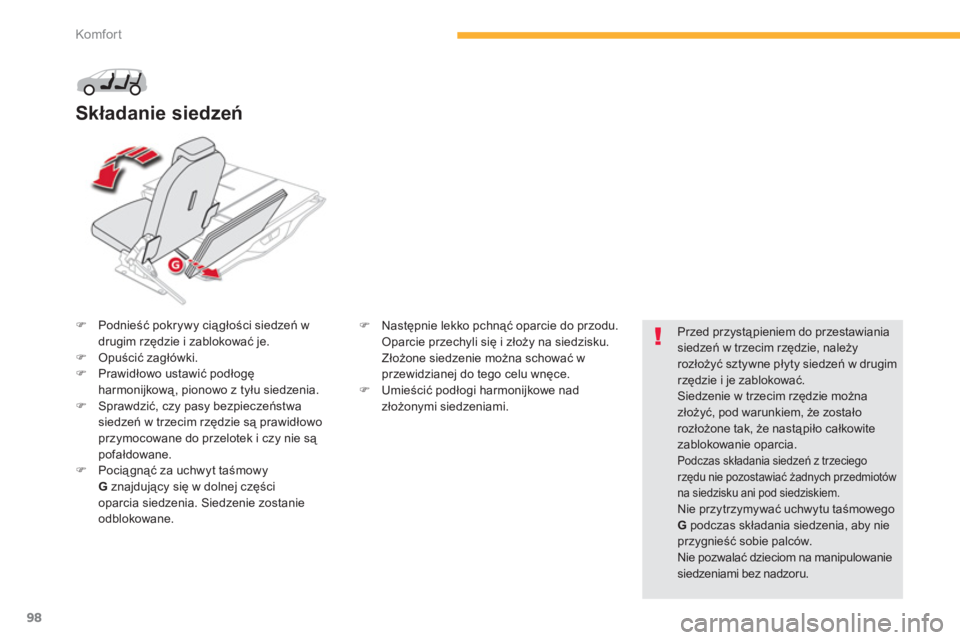

98
Komfor t
)Podnieść pokrywy ciągłości siedzeń w
drugim rzędzie i zablokować je.
)Opuścić zagłówki. )Prawidłowo ustawić podłogę harmonijkową, pionowo z tyłu siedzenia.)Sprawdzić, czy pasy bezpieczeństwa
siedzeń w trzecim rzędzie są prawidłowo
przymocowane do przelotek i czy nie są pofałdowane.)Pociągnąć za uchwyt taśmowyGznajdujący się w dolnej części
oparcia siedzenia. Siedzenie zostanie
odblokowane.
Przed przystąpieniem do przestawianiasiedzeń w trzecim rzędzie, należy rozłożyć sztywne płyty siedzeń w drugim rzędzie i je zablokować.
Siedzenie w trzecim rzędzie można złożyü, pod warunkiem, że zostałorozłożone tak, że nastąpiło całkowite zablokowanie oparcia.
Podczas składania siedzeń z trzeciegorzędu nie pozostawiać żadnych przedmiotów na siedzisku ani pod siedziskiem.
Nie przytrzymywać uchwytu taśmowegoG
podczas składania siedzenia, aby nie przygnieść sobie palców.
Nie pozwalać dzieciom na manipulowanie siedzeniami bez nadzoru.

)
Następnie lekko pchnąć oparcie do przodu.Oparcie przechyli się i złoży na siedzisku. Zło
*one siedzenie można schować w
przewidzianej do tego celu wnęce. )
Umieścić podłogi harmonijkowe nad
złożonymi siedzeniami.
Składanie siedzeń
