CITROEN C4 SPACETOURER 2014 Instrukcja obsługi (in Polish)

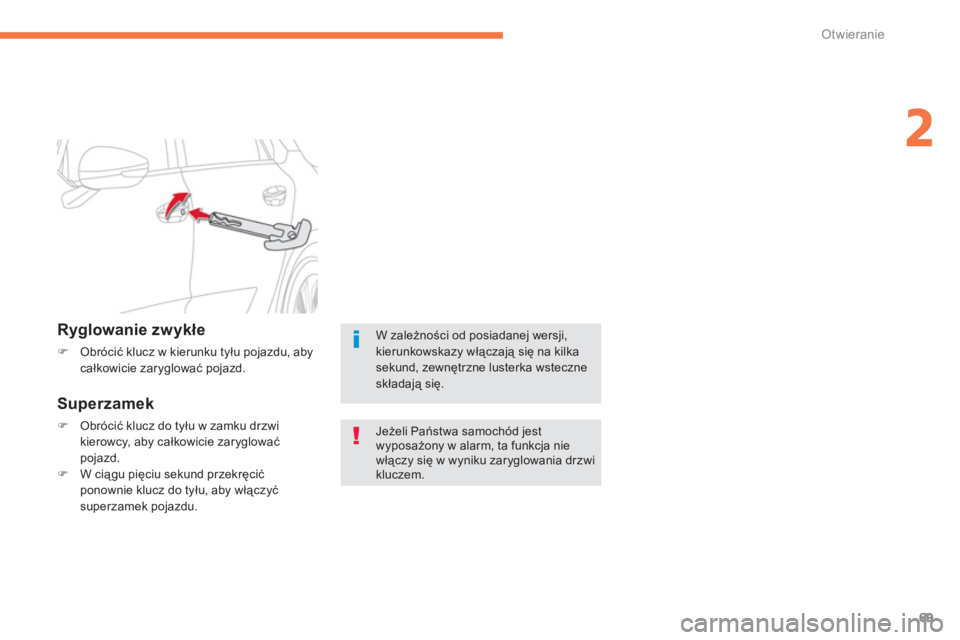

69
2
Otwieranie

Ryglowanie zwykłe
)Obrócić klucz w kierunku tyłu pojazdu, abycałkowicie zaryglować pojazd.



Superzamek
)Obrócić klucz do tyłu w zamku drzwi
kierowcy, aby całkowicie zaryglować pojazd. )W ciągu pięciu sekund przekręcićponownie klucz do tyłu, aby włączyćsuperzamek pojazdu.

W zależności od posiadanej wersji,kierunkowskazy włączają się na kilkasekund, zewnętrzne lusterka wsteczneskładają się.
Jeżeli Państwa samochód jest wyposażony w alarm, ta funkcja nie włączy się w wyniku zaryglowania drzwi kluczem.

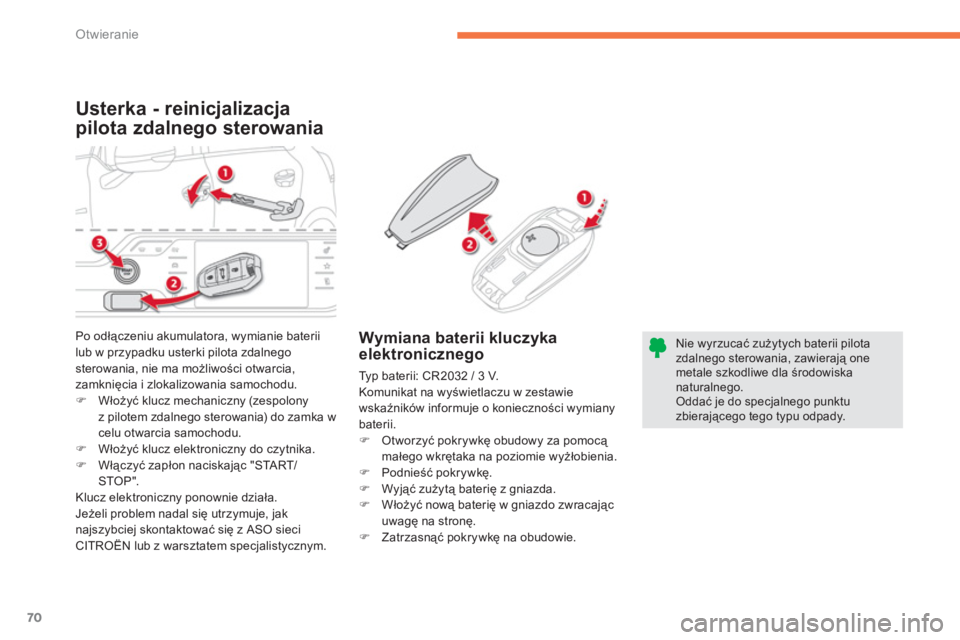

70
Otwieranie
Usterka - reinicjalizacja
pilota zdalnego sterowania
Wymiana baterii kluczyka elektronicznego
Typ baterii: CR2032 / 3 V.
Komunikat na wyświetlaczu w zestawie
wskaźników informuje o konieczności wymiany baterii. )
Otworzyć pokrywkę obudowy za pomocą
małego wkrętaka na poziomie wyżłobienia. )
Podnieść pokrywkę.)
Wyjąć zużytą baterię z gniazda. )
Włożyć nową baterię w gniazdo zwracającuwagę na stronę.
)
Zatrzasnąć pokrywkę na obudowie.


Po odłączeniu akumulatora, wymianie bateriilub w przypadku usterki pilota zdalnegosterowania, nie ma możliwości otwarcia,
zamknięcia i zlokalizowania samochodu.
)Włożyü klucz mechaniczny (zespolony z pilotem zdalnego sterowania) do zamka w celu otwarcia samochodu. )Włożyü klucz elektroniczny do czytnika. )Włączyć zapłon naciskając "START/STOP".Klucz elektroniczny ponownie działa. Jeżeli problem nadal się utrzymuje, jak najszybciej skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
Nie wyrzucać zużytych baterii pilotazdalnego sterowania, zawierają one metale szkodliwe dla środowiskanaturalnego. Oddać je do specjalnego punktuzbierającego tego typu odpady.

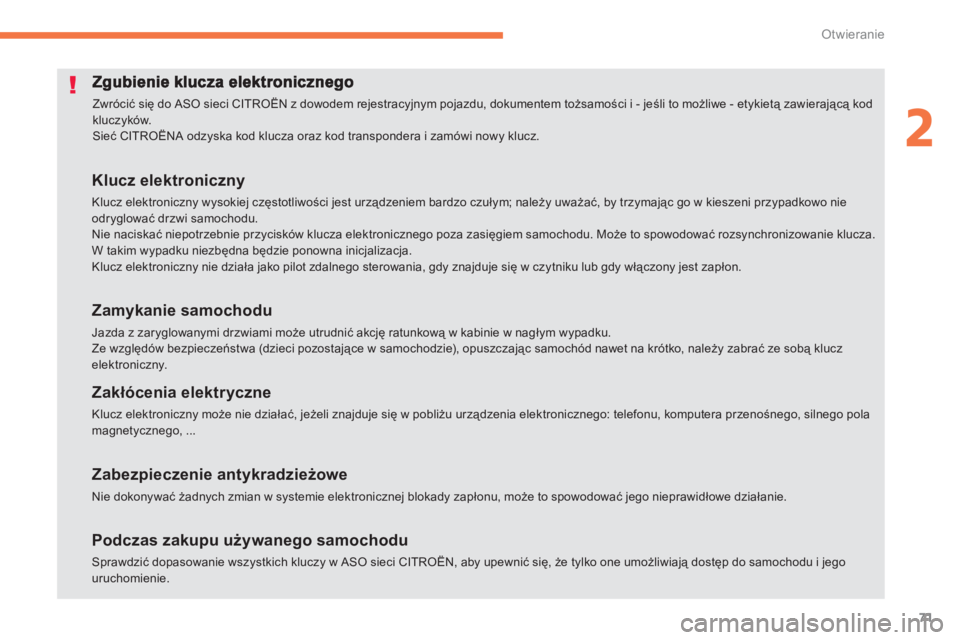

71
2
Otwieranie
Zwrócić się do ASO sieci CITROËN z dowodem rejestracyjnym pojazdu, dokumentem tożsamości i - jeśli to możliwe - etykietą zawierającą kod kluczyków.
Sieć CITROËNA odzyska kod klucza oraz kod transpondera i zamówi nowy klucz.
Klucz elektroniczny
Klucz elektroniczny wysokiej częstotliwości jest urządzeniem bardzo czułym; należy uważać, by trzymając go w kieszeni przypadkowo nieodryglować drzwi samochodu.Nie naciskać niepotrzebnie przycisków klucza elektronicznego poza zasięgiem samochodu. Może to spowodować rozsynchronizowanie klucza. W takim wypadku niezbędna będzie ponowna inicjalizacja.Klucz elektroniczny nie działa jako pilot zdalnego sterowania, gdy znajduje się w czytniku lub gdy włączony jest zapłon.
Zamykanie samochodu
Jazda z zaryglowanymi drzwiami może utrudnić akcję ratunkową w kabinie w nagłym wypadku. Ze względów bezpieczeństwa (dzieci pozostające w samochodzie), opuszczając samochód nawet na krótko, należy zabrać ze sobą klucz elektroniczny.
Zakłócenia elektryczne
Klucz elektroniczny może nie działać, jeżeli znajduje się w pobliżu urządzenia elektronicznego: telefonu, komputera przenośnego, silnego pola
magnetycznego, ...
Zabezpieczenie antykradzieżowe
Nie dokonywać żadnych zmian w systemie elektronicznej blokady zapłonu, może to spowodować jego nieprawidłowe działanie.
Podczas zakupu używanego samochodu
Sprawdzić dopasowanie wszystkich kluczy w ASO sieci CITROËN, aby upewnić się, że tylko one umożliwiają dostęp do samochodu i jegouruchomienie.

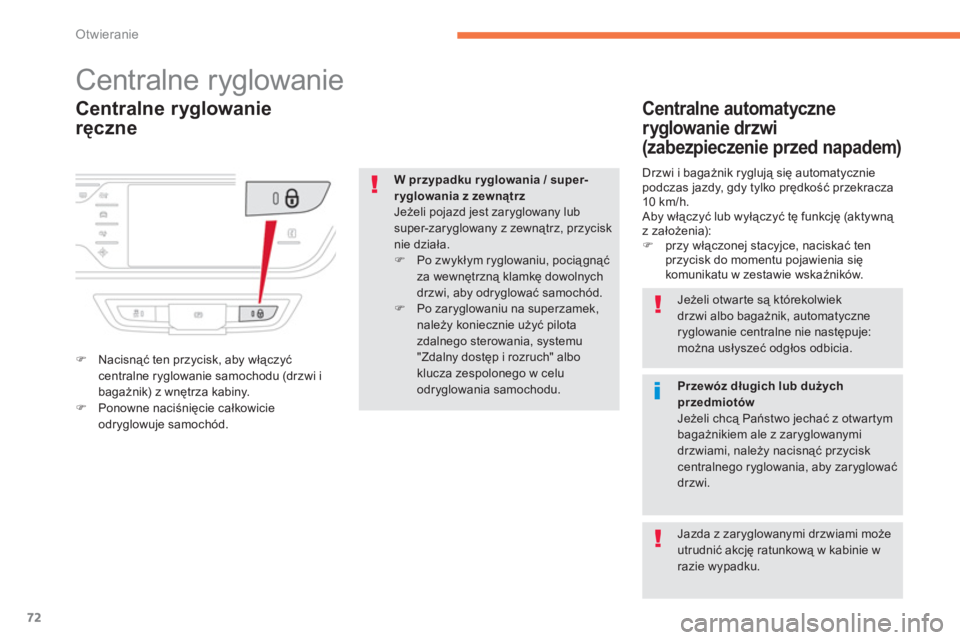

72
Otwieranie
Centralne ryglowanie
ręczne















Centralne ryglowanie
)Nacisnąć ten przycisk, aby włączyćcentralne ryglowanie samochodu (drzwi i
bagażnik) z wnętrza kabiny.
)Ponowne naciśnięcie całkowicie
odryglowuje samochód.



Centralne automatyczne
ryglowanie drzwi
(zabezpieczenie przed napadem)

Drzwi i bagażnik ryglują się automatycznie podczas jazdy, gdy tylko prędkość przekracza
10 km/h.
Aby włączyć lub wyłączyć tę funkcję (aktywną
z założenia):)przy włączonej stacyjce, naciskać tenprzycisk do momentu pojawienia się
komunikatu w zestawie wskaźników.

W przypadku ryglowania / super-ryglowania z zewnątrzJeżeli pojazd jest zaryglowany lubsuper-zaryglowany z zewnątrz, przycisk nie działa. )Po zwykłym ryglowaniu, pociągnąćza wewnętrzną klamkę dowolnychdrzwi, aby odryglować samoch

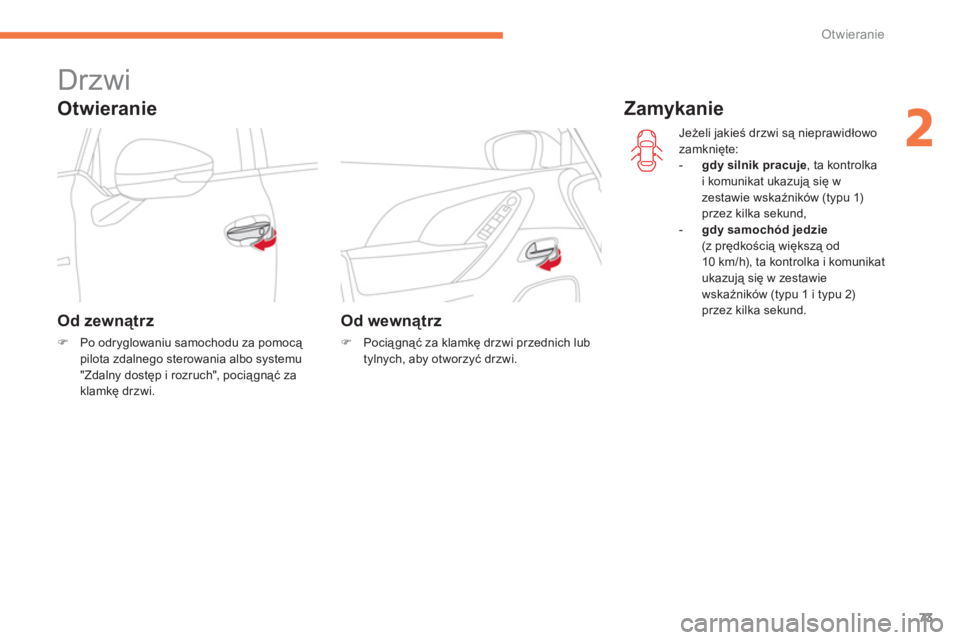

73
2
Otwieranie





Drzwi


Otwieranie


Od zewnątrz
)Po odryglowaniu samochodu za pomocą pilota zdalnego sterowania albo systemu
"Zdalny dostęp i rozruch", pociągnąć za
klamkę drzwi.

Od wewnątrz
)
Pociągnąć za klamkę drzwi przednich lub
tylnych, aby otworzyć drzwi.Jeżeli jakie
ś drzwi są nieprawidłowozamknięte:
- gdy silnik pracuje, ta kontrolka
i komunikat ukazują się w
zestawie wskaźników (typu 1)przez kilka sekund,-gdy samochód jedzie(z prędkością większą od
10 km/h), ta kontrolka i komunikat ukazują się w zestawiewskaźników (typu 1 i typu 2)
przez kilka sekund.



Zamykanie

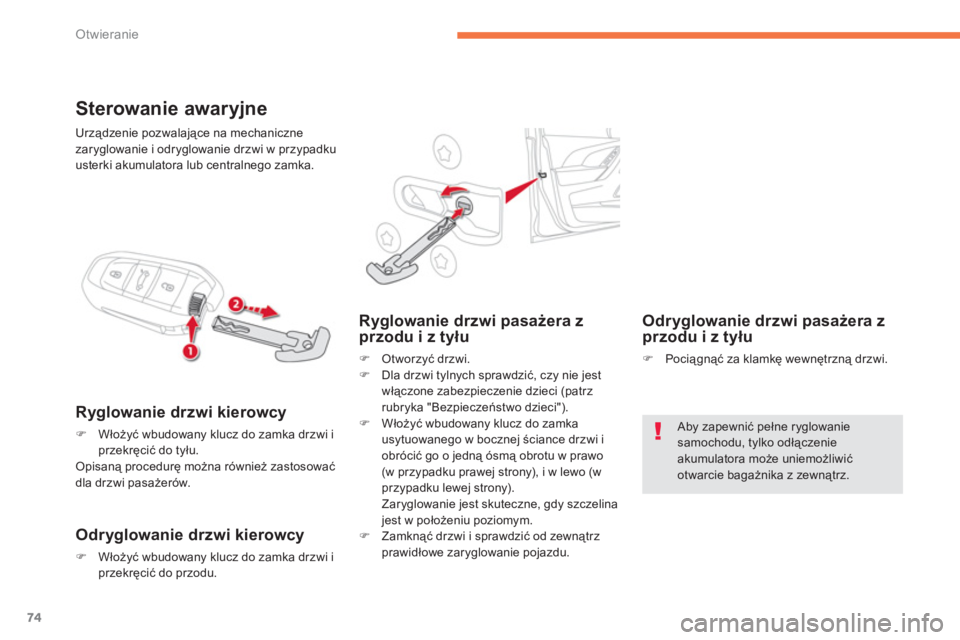

74
Otwieranie
Sterowanie awaryjne
Ryglowanie drzwi kierowcy
)Włożyü wbudowany klucz do zamka drzwi iprzekręcić do tyłu. Opisaną procedurę można również zastosować
dla drzwi pasażerów.
Odryglowanie drzwi kierowcy
)Włożyü wbudowany klucz do zamka drzwi iprzekręcić do przodu.



Ryglowanie drzwi pasażera zprzodu i z tyłu
)
Otworzyć drzwi. )
Dla drzwi tylnych sprawdzić, czy nie jest
włączone zabezpieczenie dzieci (patrz
rubr
yka "Bezpieczeństwo dzieci").)
Włożyü wbudowany klucz do zamka
usytuowanego w bocznej ściance drzwi i obrócić go o jedną ósmą obrotu w prawo(w przypadku prawej strony), i w lewo (w
przypadku lewej strony).
Zaryglowanie jest skuteczne, gdy szczelina jest w położeniu poziomym.)
Zamknąć drzwi i sprawdzić od zewnątrz
prawidłowe zaryglowanie pojazdu.



Odryglowanie drzwi pasażera zprzodu i z tyłu
)Pociągnąć za klamkę wewnętrzną drzwi. Urządzenie pozwalające na mechaniczne
zar
yglowanie i odryglowanie drzwi w przypadku
usterki akumulatora lub centralnego zamka.

Aby zapewnić pełne ryglowaniesamochodu, tylko odłączenieakumulatora może uniemożliwić otwarcie bagażnika z zewnątrz.

75
2
Otwieranie

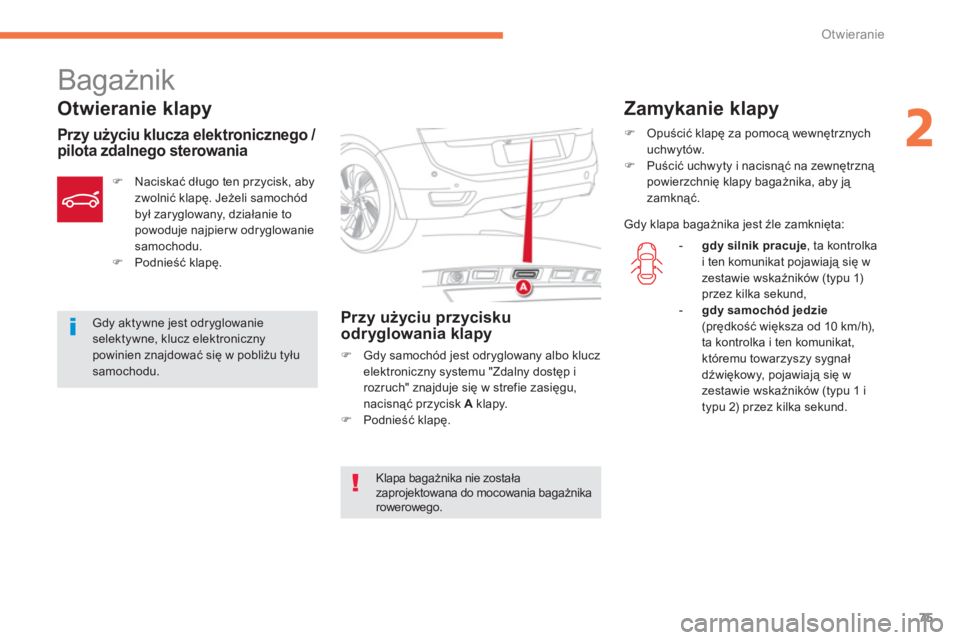

Bagażnik


Otwieranie klapy


Przy użyciu klucza elektronicznego /
pilota zdalnego sterowania
Przy użyciu przycisku
odryglowania klapy
) Gdy samochód jest odryglowany albo kluczelektroniczny systemu "Zdalny dostęp i rozruch" znajduje się w strefie zasięgu,
nacisnąć przycisk A
klapy.)
Podnieść klapę.

)
Naciskać długo ten przycisk, aby zwolnić klapę. Jeżeli samochód był zaryglowany, działanie to
powoduje najpier w odryglowanie samochodu. ) Podnieść klapę.


Gdy aktywne jest odryglowanie selektywne, klucz elektroniczny powinien znajdować się w pobliżu tyłusamochodu.


Zamykanie klapy
)
Opuścić klapę za pomocą wewnętrznych
uchwytów.) Puścić uchwyty i nacisnąć na zewnętrzną powierzchnię klapy bagażnika, aby ją
zamknąć.
Gdy klapa bagażnika jest źle zamknięta:
Klapa bagażnika nie została zaprojektowana do mocowania bagażnika rowerowego.

-gdy silnik pracuje, ta kontrolkai ten komunikat pojawiają się wzestawie wskaźników (typu 1)przez kilka sekund,
- gdy samochód jedzie(prędkość większa od 10 km/h),
ta kontrolka i ten komunikat, któremu towarzyszy sygnał
dźwiękowy, pojawiają się w
zestawie wskaźników (typu 1 i
typu 2) przez kilka sekund.

76
Otwieranie

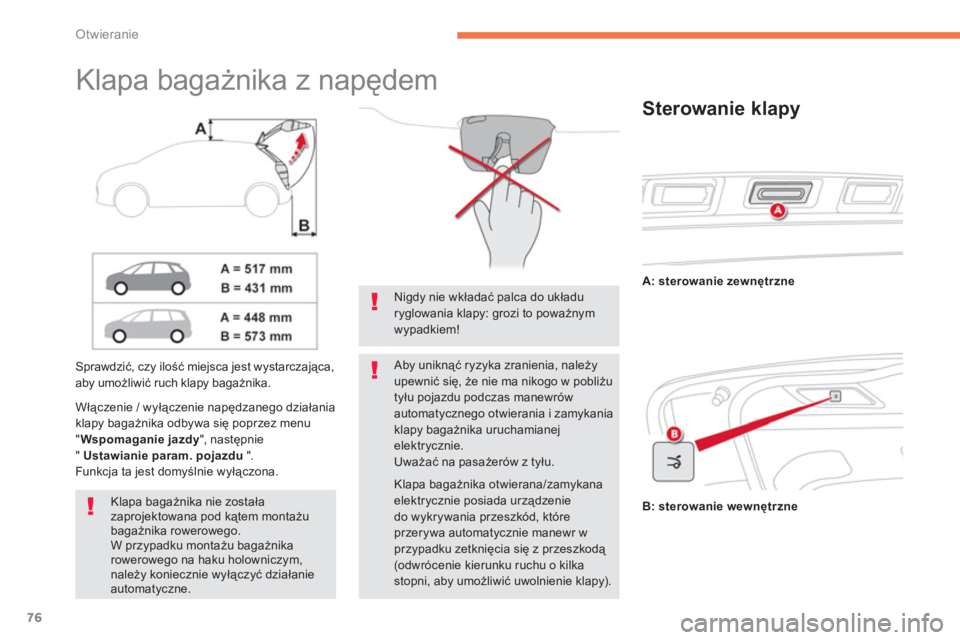

Klapa bagażnika z napędem
Sprawdzić, czy ilość miejsca jest wystarczająca,aby umożliwić ruch klapy bagażnika.
Włączenie
/ wyłączenie napędzanego działania klapy bagażnika odbywa się poprzez menu
" Wspomaganie jazdy
", następnie
" Ustawianie param. pojazdu".
Funkcja ta jest domyślnie wyłączona.
Sterowanie klapy
A: sterowanie zewnętrzne
B: sterowanie wewnętrzne
Nigdy nie wkładać palca do układu ryglowania klapy: grozi to poważnym wypadkiem!


Klapa bagażnika nie została zaprojektowana pod kątem montażu bagażnika rowerowego.
W przypadku montażu bagażnika rowerowego na haku holowniczym, należy koniecznie wyłączyć działanie automatyczne.


Aby uniknąć ryzyka zranienia, należyupewnić się, że nie ma nikogo w pobliżu tyłu pojazdu podczas manewrówautomatycznego otwierania i zamykaniaklapy bagażnika uruchamianej
elektrycznie. Uważać na pasażerów z tyłu.
Klapa bagażnika otwierana/zamykana elektrycznie posiada urządzeniedo wykrywania przeszkód, któreprzerywa automatycznie manewr w przypadku zetknięcia się z przeszkodą (odwr

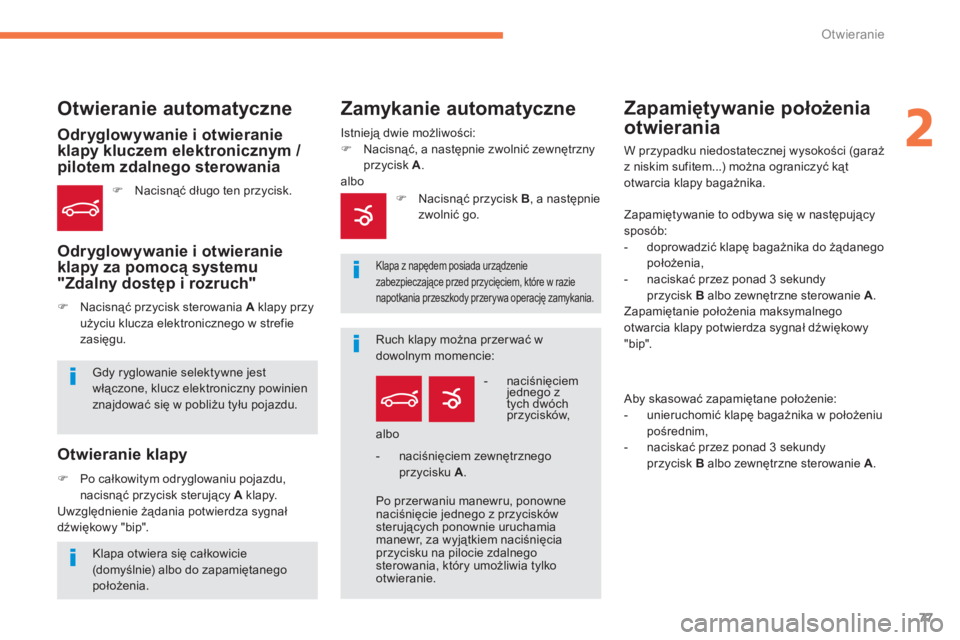

77
2
Otwieranie

Otwieranie automatyczne


Odryglowywanie i otwieranie
klapy kluczem elektronicznym / pilotem zdalnego sterowania

Odr
yglowywanie i otwieranie
klapy za pomocą systemu
"Zdalny dostęp i rozruch"

Otwieranie klap
y
)
Nacisnąć długo ten przycisk.

)Nacisnąć przycisk sterowania A
klapy przyużyciu klucza elektronicznego w strefie
zasięgu.

Gdy ryglowanie selektywne jest włączone, klucz elektroniczny powinien znajdować się w pobliżu tyłu pojazdu.


Klapa otwiera się całkowicie(domyślnie) albo do zapamiętanego
położenia.

)Po całkowitym odryglowaniu pojazdu, nacisnąć przycisk sterujący Aklapy.
Uwzględnienie żądania potwierdza sygnał
dźwiękowy "bip".
Zamykanie automatyczne
Istnieją dwie możliwości:)
Nacisnąć, a następnie zwolnić zewnętrzny
prz
ycisk A .
albo
- naciśnięciem jednego ztych dwóch przycisków,
Klapa z napędem posiada urządzenie zabezpieczające przed przycięciem, które w razienapotkania przeszkody przerywa operację zamykania.
Ruch klapy można przerwać w dowolnym momencie:
Po przerwaniu manewru, ponownenaciśnięcie jednego z przyciskówsterujących ponownie uruchamia manewr, za wyjątkiem naciśnięcia przycisku na pilocie zdalnegosterowania, który umożliwia tylko otwieranie.
albo
- naciśnięciem zewnętrznego przycisku A.
Zapamiętywanie położenia
otwierania
W przypadku niedostatecznej wysokości (garaż
z niskim su
fitem...) można ograniczyć kąt otwarcia klapy bagażnika.

Zapamiętywanie to odbywa się w następujący sposób:


- doprowadzić klapę bagażnika do żądanegopołożenia,

- naciskać przez ponad 3 sekundy przycisk Balbo zewnętrzne sterowanie A .

Zapamiętanie położenia maksymalnego
otwarcia klapy potwierdza sygnał dźwiękowy"bip".

Aby skasować zapamiętane położenie:


- unieruchomić klapę bagażnika w położeniu
pośrednim,

- naciskać przez ponad 3 sekundy przycisk Balbo zewnętrzne sterowanie A
.

)
Nacisnąć przycisk B
, a następnie
zwolnić go.

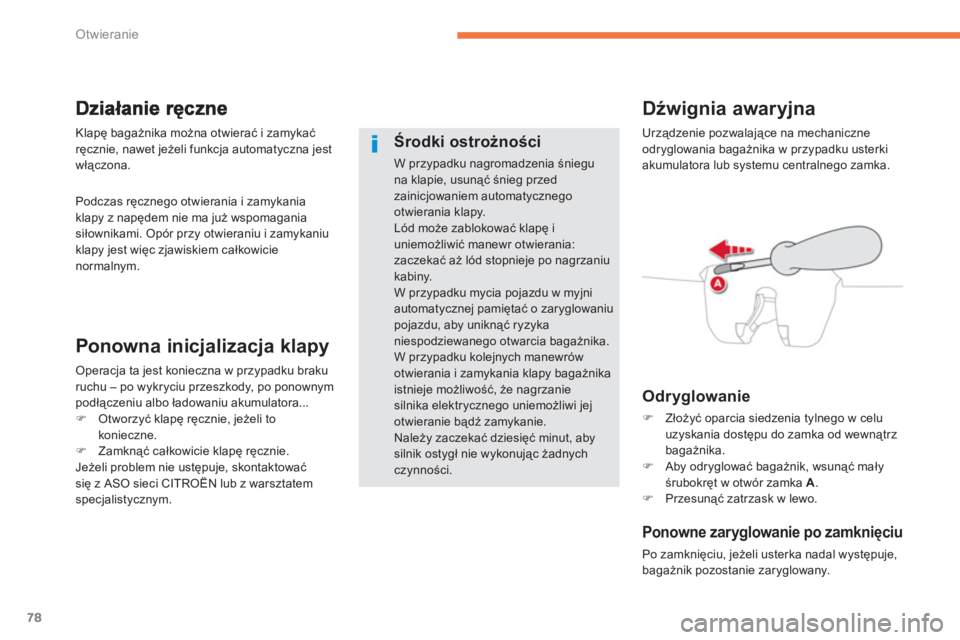

78
Otwieranie
Podczas ręcznego otwierania i zamykania
klapy z napędem nie ma już wspomagania
siłownikami. Opór przy otwieraniu i zamykaniuklapy jest więc zjawiskiem całkowicienormalnym.
Ponowna inicjalizacja klapy
Dźwignia awaryjna


Odryglowanie
)Złożyü oparcia siedzenia tylnego w celu
uzyskania dostępu do zamka od wewnątrz
bagażnika.
)Aby odryglować bagażnik, wsunąć małyśrubokręt w otwór zamka A.)Przesunąć zatrzask w lewo.


Ponowne zaryglowanie po zamknięciu
Po zamknięciu, jeżeli usterka nadal występuje,
bagażnik pozostanie zaryglowany. Klapę bagażnika można otwiera
ć i zamykać ręcznie, nawet jeżeli funkcja automatyczna jest
włączona. Środki ostrożności
W przypadku nagromadzenia śniegu na klapie, usunąć śnieg przed zainicjowaniem automatycznegootwierania klapy.Lód może zablokować klapę i uniemożliwić manewr otwierania: zaczekać aż lód stopnieje po nagrzaniukabiny. W przypadku mycia pojazdu w myjni automatycznej pamiętać o zaryglowaniu pojazdu, aby uniknąć ryzyka niespodziewanego otwarcia bagażnika.W przypadku kolejnych manewrówotwierania i zamykania klapy bagażnika istnieje możliwość, że nagrzanie silnika elektrycznego uniemożliwi jej otwieranie bądź zamykanie.
Należy zaczekać dziesięć minut, aby silnik ostygł nie wykonując żadnychczynności.

Operacja ta jest konieczna w przypadku braku ruchu – po wykryciu przeszkody, po ponownympodłączeniu albo ładowaniu akumulatora... )Otworzyć klapę ręcznie, jeżeli to konieczne.)Zamknąć całkowicie klapę ręcznie.
Jeżeli problem nie ustępuje, skontaktować
się z ASO sieci CITROËN lub z warsztatem specjalistycznym. Urządzenie pozwalające na mechaniczne
odr
yglowania bagażnika w przypadku usterki
akumulatora lub s
ystemu centralnego zamka.
