259
6
Ασφάλεια

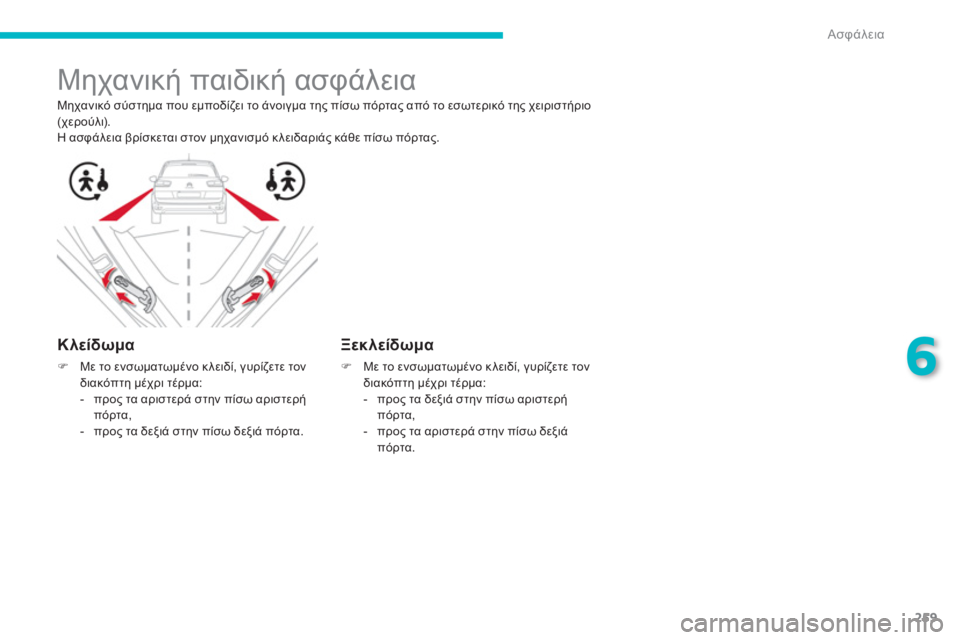

Μηχανική παιδική ασφάλεια

Μηχανικό σύστημα που εμποδίζει το άνοιγμα της πίσω πόρτας από το εσωτερικό της χειριστήριο (χερούλι).
Η ασφάλεια βρίσκεται στον μηχανισμό κλειδαριάς κάθε πίσω πόρτας.


Κλείδωμα
)Με το ενσωματωμένο κλειδί, γυρίζετε τον
διακόπτη μέχρι τέρμα:
- προ
ς τα αριστερά στην πίσω αριστερή
πόρτα,
- προ
ς τα δεξιά στην πίσω δεξιά πόρτα.
Ξεκλείδωμα
)
Με το ενσωματωμένο κλειδί, γυρίζετε τον διακόπτη μέχρι τέρμα:


- προς τα δεξιά στην πίσω αριστερή πόρτα,

- προ
ς τα αριστερά στην πίσω δεξιάπόρτα.

260
Πρακτικές πληροφορίες

Το κιτ αυτό είναι τοποθετημένο μέσα στο κουτίτακτοποίησης, κάτω από το πάτωμα του πορτ-
μπαγκάζ. Πρόκειται για ένα πλήρε
ς σύστημα που
αποτελείται από έναν συμπιεστή και ένα
φυσίγγιο προ
ϊόντος που κλείνει τις τρύπες,
με το οποίο μπορείτε να επισκευάσετε
προσωρινά
ένα ελαστικό, για να φθάσετε
μέχρι το πλησιέστερο συνεργείο.

Έχει σχεδιαστεί για την επισκευή των
περισσότερων σκασιμάτων που μπορείνα επηρεάσουν το ελαστικό και τα οποία βρίσκονται στην επιφάνεια κύλισης.

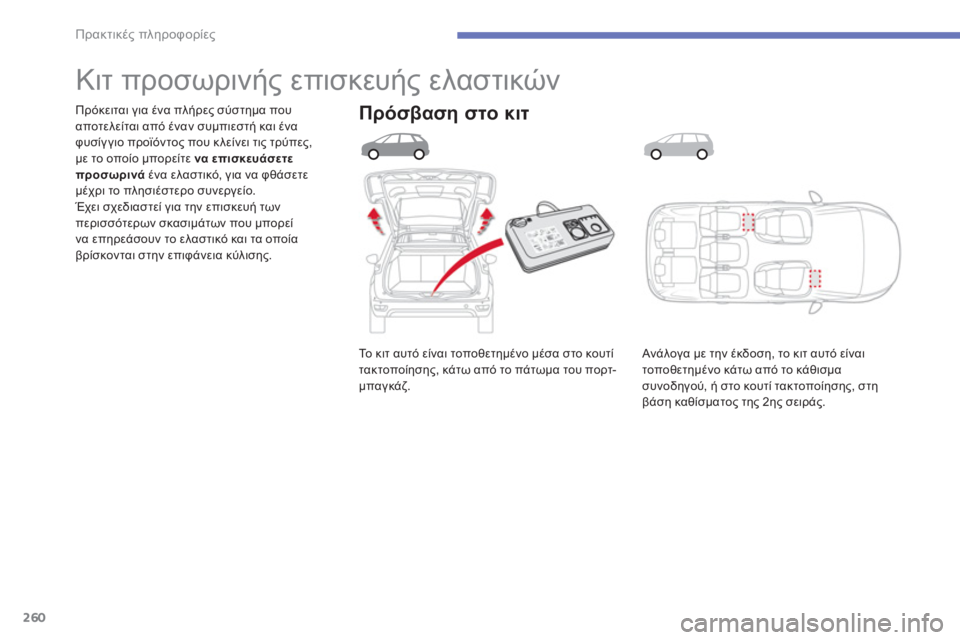

Κιτ προσωρινής επισκευής ελαστικών


Πρόσβαση στο κιτ

Ανάλογα με την έκδοση, το κιτ αυτό είναι
τοποθετημένο κάτω από το κάθισμα
συνοδηγού, ή στο κουτί τακτοποίησης, στη βάση καθίσματος της 2ης σειράς.

261
7
Πρακτικές πληροφορίες

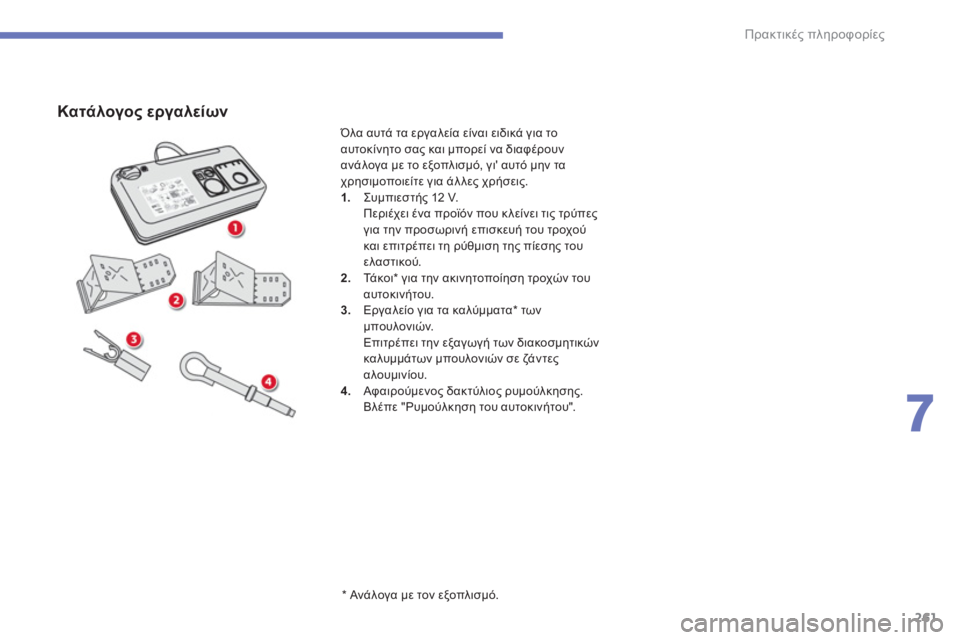

Κατάλογος εργαλείων


* Ανά λογα με τον εξοπλισμό.
Όλα αυτά τα εργαλεία είναι ειδικά για το αυτοκίνητο σας και μπορεί να διαφέρουν ανάλογα με το εξοπλισμό, γι' αυτό μην τα χρησιμοποιείτε για άλλες χρήσεις.
1.Συμπιεστής 12 V.
Περιέχει ένα προϊόν που κλείνει τις τρύπες για την προσωρινή επισκευή του τροχούκαι επιτρέπει τη ρύθμιση της πίεσης του ελαστικού.
2. Τά κ ο ι *
για την ακινητοποίηση τροχών του αυτοκινήτου.3.
Εργαλείο για τα καλύμματα
* των
μπουλονιών.
Επιτρέπει την ε
ξαγωγή των διακοσμητικώνκαλυμμάτων μπουλονιών σε ζάντεςαλουμινίου.4.
Αφαιρούμενος δακτύλιος ρυμούλκησης.
Βλέπε "Ρυμούλκηση του αυτοκινήτου".

262
Πρακτικές πληροφορίες
A.
Επιλογέας θέσης "Επισκευής" ή "Συμπλήρωσης αέρα". B.
Διακόπτης ενεργοποίησης "I"
/ διακοπήςλειτουργίας "O".C.
Μπουτόν αφαίρεσης αέρα. D.Μανόμετρο (σε bar και p.s.i.).
E.Χώρος που περιέχει:


- ένα καλώδιο με προσαρμογέα για πρί
ζα 12 Volts,

- διάφορα ακροφύσια συμπλήρωσης
αέρα για εξαρτήματα, όπως μπαλόνια, λάστιχα ποδηλάτου κλπ.

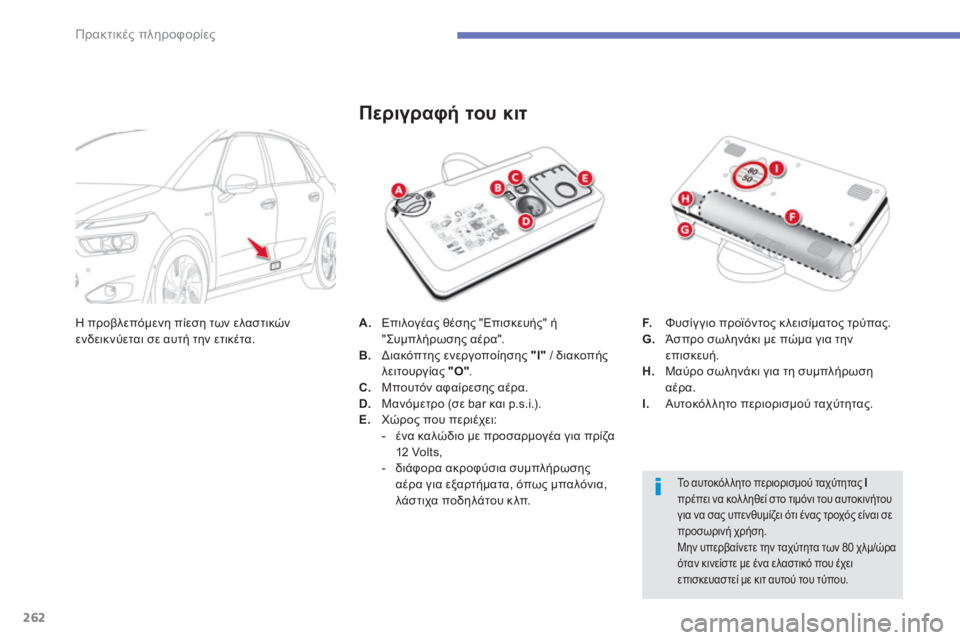

Περιγραφή του κιτ


Το αυτοκόλλητο περιορισμού ταχύτητας Iπρέπει να κολληθεί στο τιμόνι του αυτοκινήτουγια να σας υπενθυμίζει ότι ένας τροχός είναι σεπροσωρινή χρήση.

Μην υπερβαίνετε την ταχύτητα των 80 χλμ/+!
.)
2
. κινείστε με ένα ελαστικό που έχειεπισκευαστεί με κιτ αυτού του τύπου.

F.Φυσίγγιο προϊόντος κλεισίματος τρύπας.G.
Άσπρο σωληνάκι με πώμα για τηνεπισκευή. H.
Μαύρο σωληνάκι για τη συμπλήρωση
αέρα. I.
Αυτοκόλλητο περιορισμού ταχύτητας.
Η προβλεπόμενη πίεση των ελαστικών ενδεικνύεται σε αυτή την ετικέτα.

263
7
Πρακτικές πληροφορίες

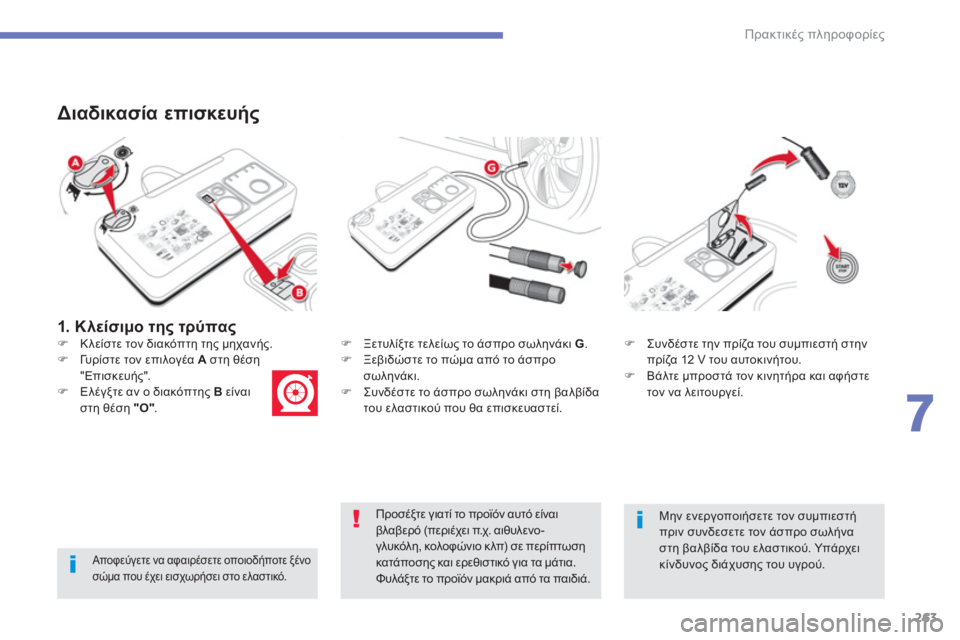

1. Κλείσιμο της τρύπας


Διαδικασία επισκευής


Αποφεύγετε να αφαιρέσετε οποιοδήποτε ξένο σώμα που έχει εισχωρήσει στο ελαστικό.
)
Ξετυλίξτε τελείως το άσπρο σωληνάκι G
. )
Ξεβιδώστε το πώμα από το άσπρο
σωληνάκι.
)
Συνδέστε το άσπρο σωληνάκι στη βαλβίδα
του ελαστικού που θα επισκευαστεί.
)Κλείστε τον διακόπτη της μηχανής.)Γυ ρ ί σ τ ε τον επιλογέα Aστη θέση
"Επισκευής". )Ελέγξτε αν ο διακόπτης Β
είναι
στη θέση "Ο".
)
Συνδέστε την πρίζα του συμπιεστή στην
πρίζα 12 V του αυτοκινήτου.)
Βάλτε μπροστά τον κινητήρα και αφήστε
τον να λειτουργεί.
Προσέξτε γιατί το προϊόν αυτό είναι βλαβερό (περιέχει π.χ. αιθυλενο-γλυκόλη, κολοφώνιο κλπ) σε περίπτωσηκατάποσης και ερεθιστικό για τα μάτια. Φυλάξτε το προϊόν μακριά από τα παιδιά.


Μην ενεργοποιήσετε τον συμπιεστή πριν συνδεσετε τον άσπρο σωλήναστη βαλβίδα του ελαστικού. Υπάρχει κίνδυνος διάχυσης του υγρού.

264
Πρακτικές πληροφορίες
)
,
1
2
0 σε λειτουργία τον συμπιεστήφέρνοντας τον διακόπτη Bστη θέση "Ι"
μέχρι η πίεση του ελαστικού να φθάσει τα
2,0 bars.
Το προ
ϊόν που κλείνει τις τρύπες ψεκάζεται
με πίεση μέσα στο ελαστικό. Μην
αποσυνδέετε το σωληνάκι από τη βαλβίδα
κατά τη διάρκεια της διαδικασίας (κίνδυνοςνα πεταχθεί υγρό).

Αν μετά από 5 με 7 λεπτά δεν μπορεί να επιτευχθεί η συγκεκριμένη πίεση,αυτό σημαίνει ότι το ελαστικό δενμπορεί να επισκευαστεί. Απευθυνθείτεσε ένα εγκεκριμένο συνεργείο της CITROËN.
)
Αφαιρέστε το κιτ και ξαναβιδώστε το πώματου άπρου σωλήνα.
Προσέξτε ώστε να μη λερώσετε το
αυτοκίνητό σας με ίχνη υγρού. Έχετε πρόχειρο το κιτ. )
Οδηγήστε αμέσως το αυτοκίνητο για πέντε περίπου χιλιόμετρα, με χαμηλή ταχύτητα(
0
2
.* 20 και 60 χλμ/+!
.), ώστε να
κλείσει η τρύπα του ελαστικού. )
Σταμα τή σ τε για να ελέγξετε την επισκευή
και την πίεση με τη βοήθεια του κιτ.



Ανίχ νευση χαμηλής πίεσης ελαστικού

Μετά την επισκευή του ελαστικού, η ένδειξη θα παραμείνει αναμμένη, μέχρι τηνεκ νέου αρχικοποίηση του συστήματος.
Γι α περισσότερες πληροφορίες, ανατρέξτεστην "Ανίχνευση χαμηλής πίεσης".

265
7
Πρακτικές πληροφορίες


2. Συμπλήρωση αέρα
)Γυρίστε τον επιλογέα Aστη θέση"Συμπλήρωσης αέρα".)Ξετυλίξτε τελείως το μαύρο
σωληνάκι H.)Συνδέστε το μαύρο σωλήνα στη βαλβίδα
του τροχού που επισκευάσατε.

)
Συνδέστε ξανά την ηλεκτρική πρίζα
του συμπιεστή στην πρίζα 12 V τουαυτοκινήτου.)
Βάλτε ξανά μπροστά τον κινητήρα τουαυτοκινήτου και αφήστε τον να λειτουργεί.
Επισκεφθείτε το συντομότερο δυνατό ένα εγκεκριμένο συνεργείο της CITROËN. Ενημερώστε οπωσδήποτε τον τεχνικό ότι έχετε χρησιμοποιήσει αυτό το κιτ. Μετά τον έλεγχο, ο τεχνικός θα σας
ενημερώσει αν το ελαστικό μπορεί να επισκευαστεί ή θα πρέπει νααντικατασταθεί.
)
Ρυθμίστε την πίεση με τον συμπιεστή (για
να προσθέσετε αέρα: διακόπτης Βστηθέση "Ι", ενώ για να αφαιρέσετε αέρα:
διακόπτης Β στη θέση "Ο",
και πάτημα του
μπουτόν C). Ανατρέξτε στην αυτοκόλλητη ετικέτα με τις τιμές πίεσης των ελαστικών
του αυτοκινήτου (βρίσκεται στο πλαίσιο
της πόρτας του οδηγού).
Η απώλεια πίεσης δηλώνει ότι η βλάβη
δεν επισκευάστηκε. Απευθυνθείτε σε ένα εγκεκριμένο συνεργείο της CITROËN για
την επισκευή του αυτοκινήτου σας. )
Αφαιρέστε το κιτ και τακτοποιήστε το.)
Κινηθείτε με χαμηλή ταχύτητα (80 χλμ/ώρα
το πολύ), περιορίζοντας σε περίπου
200 χλμ την απόσταση που θα διανύσετε.

266
Πρακτικές πληροφορίες
)
Τα κ τ ο π ο ι ή σ τ ε το μαύρο σωληνάκι. )
Ελευθερώστε τη βάση με τη γωνία από το άσπρο σωληνάκι.)
Κρατήστε το συμπιεστή κάθετα.)
Ξεβιδώστε το φυσίγγιο από το κάτω μέρος.

Προσέξτε τη διαρροή υγρού. Η ημερομηνία λήξης του υγρού αναγράφεται πάνω στο φυσίγγιο. Το φυσίγγιο είναι μίας μόνο χρήσης και ακόμη και αν έχει μόνο ανοιχτεί θα πρέπει να αντικατασταθεί.Μετά τη χρήση, μην πετάτε το φυσίγγιοστο περιβάλλον, αλλά απευθυνθείτεστο δίκτυο CITROËN ή σε άλλοναρμόδιο οργανισμό για την συλλογή.Μην ξεχάσετε να προμηθευτείτε ξανά με καινούργιο φυσίγγιο που θα βρείτεσε ένα εγκεκριμένο συνεργείο τηςCITROËN.

267
7
Πρακτικές πληροφορίες


Έλεγχος πίεσης / Περιστασιακή
συ
μπλήρωση αέρα


Μπορείτε επίσης να χρησιμοποιήσετε τον
συμπιεστή, χωρίς να ψεκάσετε προϊόν, για:


- να ελέγξετε ή να συμπληρώσετε
περιστασιακά αέρα στα ελαστικά σας,

- να φουσκώσετε άλλα εξαρτήματα (μπάλλες, ελαστικά ποδηλάτων κλπ).
)Γυρίστε τον επιλογέα Aστη θέση"Συμπλήρωσης αέρα".)Ξετυλίξτε τελείως το μαύρο
σωληνάκι H.)Συνδέστε το μαύρο σωληνάκι στη βαλβίδα
του τροχού ή του εξαρτήματος.
Αν χρειαστεί, τοπο
θετήστε πρώτα ένα από
τα ακροφύσια που παρέχονται με το κιτ.

)
Συνδέστε την ηλεκτρική πρίζα του
συμπιεστή στην πρίζα 12 V του αυτοκινήτου.)
Βάλτε μπροστά τον κινητήρα του αυτοκινήτου και αφήστε τον να λειτουργεί.)
Ρυθμίστε την πίεση με τον συμπιεστή (για
να προσθέσετε αέρα: διακόπτης B
στη θέση "I", ενώ για να αφαιρέσετε αέρα:διακόπτης Bστη θέση "O"
και πάτημα
του μπουτόν C ), σύμφωνα με την ετικέταπίεσης των ελαστικών του αυτοκινήτου ή
του εξαρτήματος. )
Αφαιρέστε το κιτ και τακτοποιήστε το.


Σε περίπτωση τροποποίησηςτης πίεσης ενός ή περισσότερων ελαστικών, η αρχικοποίηση της πίεσης των ελαστικών είναι απαραίτητη (βλέπε"
ù$
0#
1 χαμηλής πίεσης".

268
Πρακτικές πληροφορίες















Αλλαγή τροχού
Τα εργαλεία βρίσκονται στο πόρτ-μπαγκάζ
κάτω από το πάτωμα.
Βγάλτε τη μοκέτα πορτ-μπαγκά
ζ για να
αποκτήσετε πρόσβαση σε αυτά.
Πρόσβαση στα εργαλεία


Κατάλογος εργαλείων
*

Διαδικασία αντικατάστασης ενός σκασμένου ελαστικού με τον εφεδρικό τροχό (ρεζέρβα) με τη βοήθεια των εργαλείων που συνοδεύουν το αυτοκίνητο.

*
Ανά λογα με τον εξοπλισμό.
Όλα αυτά τα εργαλεία είναι ειδικά για το
αυτοκίνητό σας και μπορεί να ποικίλλουν
ανάλογα με τον εξοπλισμό του. Μην τα
χρησιμοποιήσετε για άλλες χρήσεις. 1.
Μπουλονόκλειδο.
Με το εργαλείο αυτό αφαιρούμε το τάσι
καθώ
ς και τα μπουλόνια του τροχού. 2.Αποσ τάτες ακινητοποίησης του
αυτοκινήτου (εκτός εκδόσεων με μηχανικό
κιβώτιο).3.Γρ ύ λ ος με ενσωματωμένη μανιβέλα.
Με αυτόν σηκώνουμε το αυτοκίνητο.4.
Εργαλείο για τα "προστατευτικά
καλύμματα" των μπουλονιών.
Επιτρέπει την αφαίρεση των
προστατευτικών των μπουλονιών στι
ς ζάντες αλουμινίου.
5. Αν τάπ τορας για τα αντικλεπτικά
μπουλόνια (βρίσκεται μέσα στο
ντουλαπάκι).
Με αυτόν προσαρμόζουμε τομπουλονόκλειδο στα ειδικά "αντικλεπτικάμπουλόνια".
