CITROEN C4 SPACETOURER 2014 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

289
7
Πρακτικές πληροφορίες

Η CITROËN αποποιείται οποιασδήποτε ευθύνης σχετικά με έξοδα αποκατάστασηςτου αυτοκινήτου σας ή σχετικά μεδυσλειτουργίες που οφείλονται στην εγκατάσταση πρόσθετων αξεσουάρ, που δεναγοράστηκαν ή δεν είναι εγκεκριμένα απότην CITROËN ή που δεν τοποθετήθηκανσύμφωνα με τις προδιαγραφές της, ιδίως όταν η κατανάλωση του συνόλου των συνδεμένων πρόσθετων συσκευών υπερβαίνει τα 10 μιλιαμπέρ.



Το π ο θ έ τ η σ η έξτρα ηλεκτρικού εξοπλισμού

Το ηλεκτρικό σύστημα του αυτοκινήτου σας έχει σχεδιαστεί για να λειτουργεί με τον εργοστασιακό ή τον προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλλον εξοπλισμό ή ηλεκτρικά αξεσουάρ στο αυτοκίνητό σας, συμβουλευθείτε εγκεκριμένο συνεργείο της CITROËN.

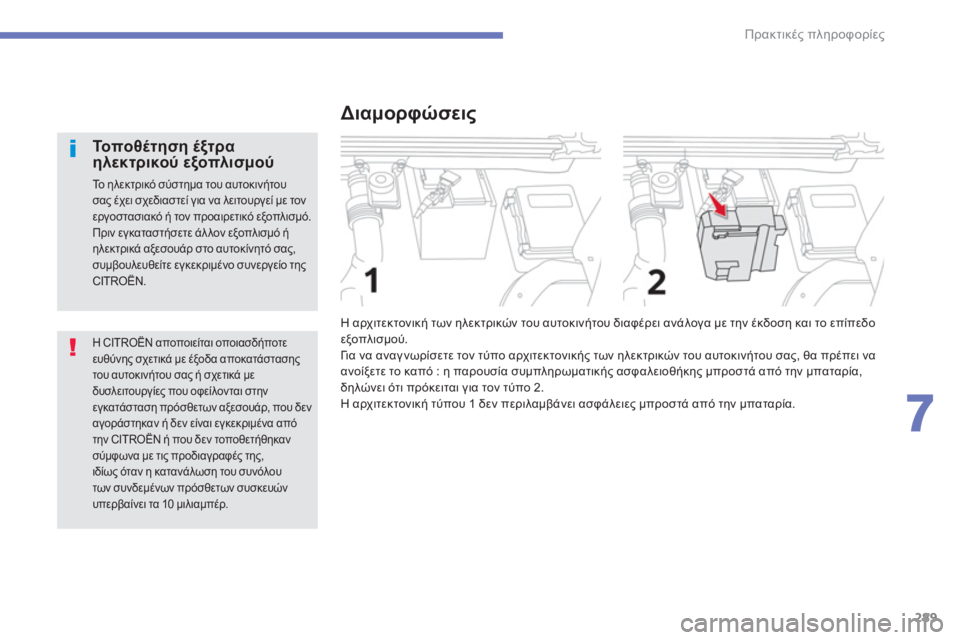

Διαμορφώσεις
Η αρχιτεκτονική των ηλεκτρικών του αυτοκινήτου διαφέρει ανάλογα με την έκδοση και το επίπεδο εξοπλισμού.
Γι α να αναγνωρίσετε τον τύπο αρχιτεκτονικής των ηλεκτρικών του αυτοκινήτου σας, θα πρέπει να ανοίξετε το καπό : η παρουσία συμπληρωματικής ασφαλειοθήκης μπροστά από την μπαταρία,δηλώνει ότι πρόκειται για τον τύπο 2.
Η αρχιτεκτονική τύπου 1 δεν περιλαμβάνει ασφάλειες μπροστά από την μπαταρία.

290
Πρακτικές πληροφορίες

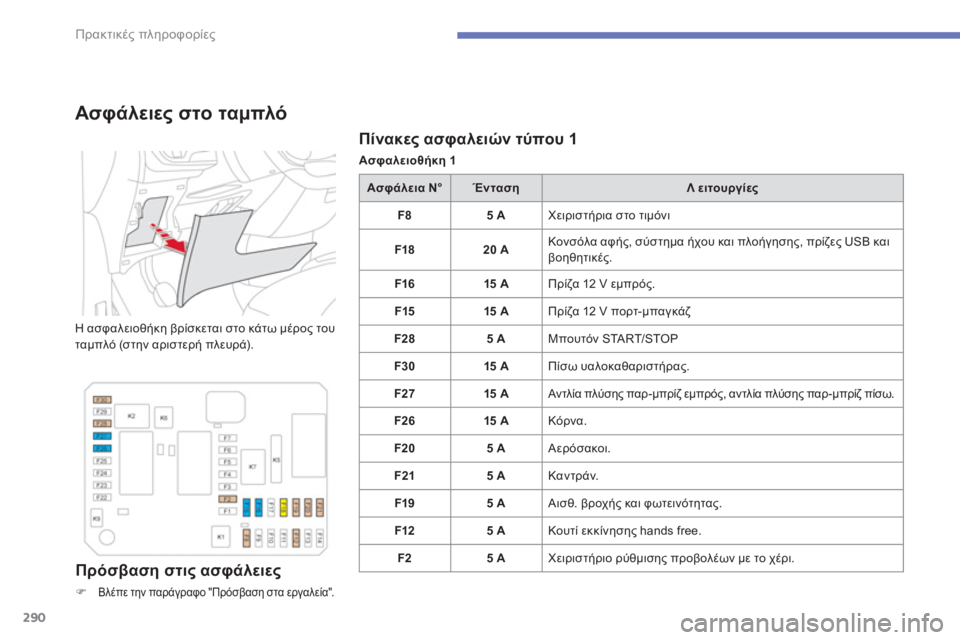

Πίνακες ασφαλειών τύπου 1
Ασφαλειοθήκη 1


Ασφάλειες στο ταμπλό

Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος τουταμπλό (στην αριστερή πλευρά).
Πρόσβαση στις ασφάλειες
)Βλέπε την παράγραφο "Πρόσβαση στα εργαλεία".
Ασφάλεια N°ΈντασηΛειτουργίες
F85 A
Χειριστήρια στο τιμόνι
F1
820 A Κονσόλα αφής, σύστημα ήχου και πλοήγησης, πρίζες USB και βοηθητικές.
F1
615 A
Πρίζα 12 V εμπρός.
F1
515 A
Πρίζα 12 V πορτ-μπαγκάζ
F2
85 A Μπουτόν STA R T/STOP
F3
015 A
Πίσω υαλοκαθαριστήρας.
F27 15 A
Αν τλία πλύσης παρ-μπρίζ εμπρός, αντλία πλύσης παρ-μπρίζ πίσω.
F2615 A
Κόρνα.
F20 5
A Αερόσακοι.
F215 A
Καντράν.
F1
95 A Αισθ. βροχής και φωτεινότητας.
F12 5
A Κουτί εκκίνησης hands free.
F2 5
A Χειριστήριο ρύθμισης προβολέων με το χέρι.

291
7
Πρακτικές πληροφορίες

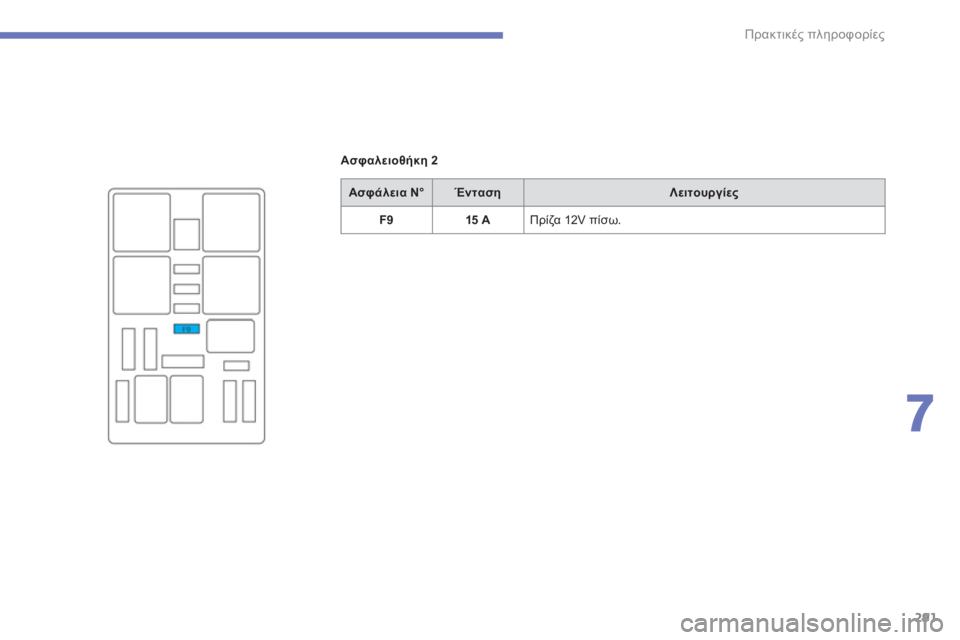

Ασφαλειοθήκη 2
Ασφάλεια N°ΈντασηΛειτουργίες
F915 A
Πρίζα 12V πίσω.

292
Πρακτικές πληροφορίες

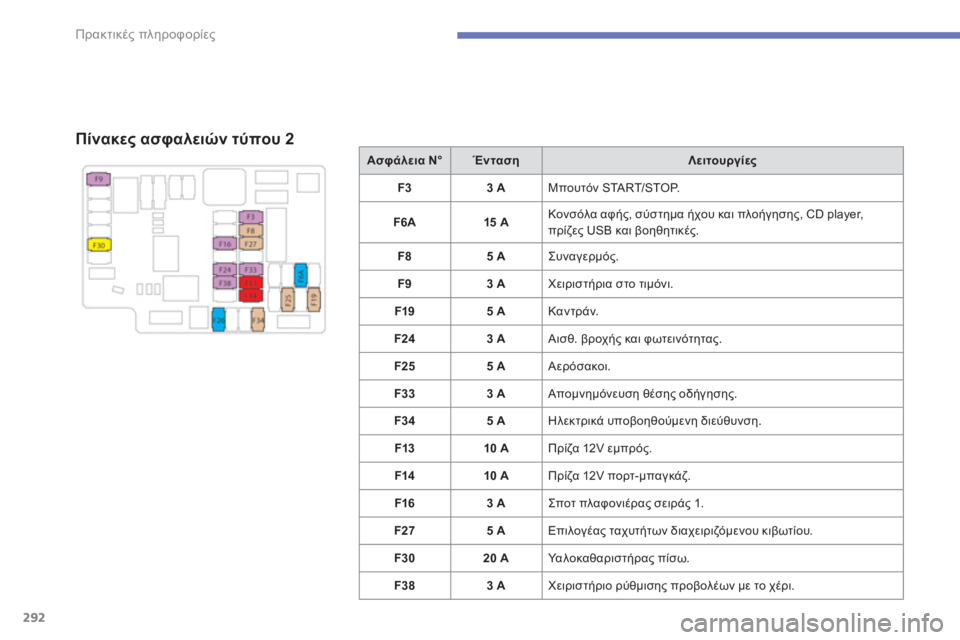

Πίνακες ασφαλειών τύπου 2
Ασφάλεια N°ΈντασηΛειτουργίες
F33 A
Μπουτόν START/STOP.
F6
A15 A Κονσόλα αφής, σύστημα ήχου και πλοήγησης, CD player,πρίζες USB και βοηθητικές.
F8 5
A Συναγερμός.
F
93 A Χειριστήρια στο τιμόνι.
F1
95 A Καντράν.
F2
43 A Αισθ. βροχής και φωτεινότητας.
F25 5
A Αερόσακοι.
F33 3
A Απομνημόνευση θέσης οδήγησης.
F3
45 A Ηλεκτρικά υποβοηθούμενη διεύθυνση.
F13 10 A
Πρ
ίζα 12V εμπρός.
F1410 A
Πρίζα 12V πορτ-μπαγκάζ.
F1
63 A Σποτ πλαφονιέρας σειράς 1.
F27 5
A Επιλογέας ταχυτήτων διαχειριζόμενου κιβωτίου.
F3
020 A Υα λ ο κ αθαριστήρας πίσω.
F3
83 A Χειριστήριο ρύθμισης προβολέων με το χέρι.

293
7
Πρακτικές πληροφορίες

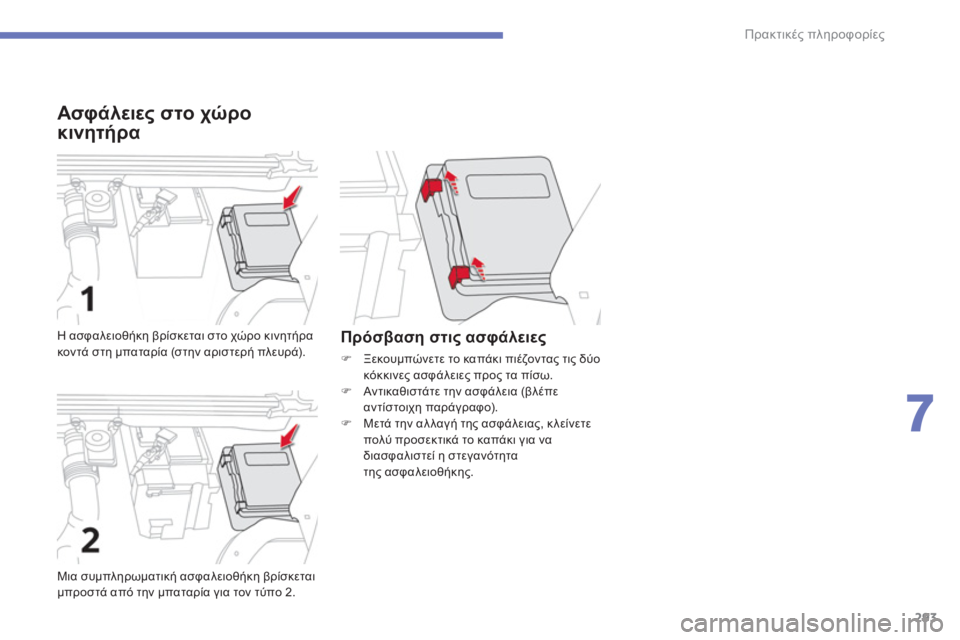

Ασφάλειες στο χώρο
κινητήρα

Μια συμπληρωματική ασφαλειοθήκη βρίσκεται
μπροστά από την μπαταρία για τον τύπο 2. Η ασφαλειο
θήκη βρίσκεται στο χώρο κινητήρα
κοντά στη μπαταρία (στην αριστερή πλευρά). Πρόσβαση στις ασφάλειες
)
Ξεκουμπώνετε το καπάκι πιέζοντας τις δύο κόκκινες ασφάλειες προς τα πίσω.)
Αν τικαθιστάτε την ασφάλεια (βλέπεαντίστοιχη παράγραφο).)
Μετά την αλλαγή της ασφάλειας, κλείνετε πολύ προσεκτικά το καπάκι για να διασφαλιστεί η στεγανότητα
της ασφαλειοθήκης.

294
Πρακτικές πληροφορίες

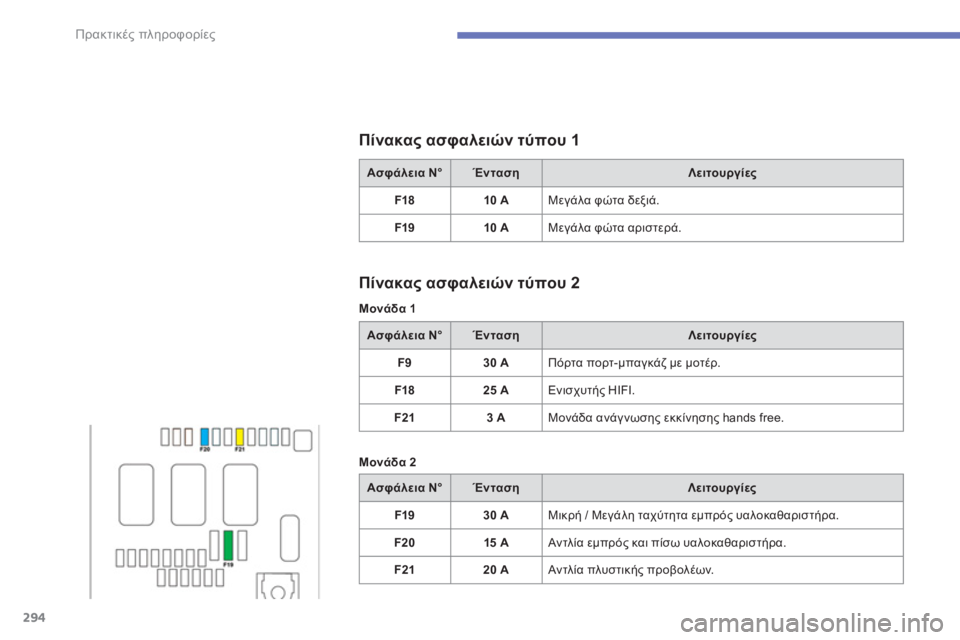

Ασφάλεια N°ΈντασηΛειτουργίες
F18 10 A
Μεγάλα φώτα δεξιά.
F1
910 A
Μεγάλα φώτα αριστερά.


Πίνακας ασφαλειών τύπου 2
Ασφάλεια N°ΈντασηΛειτουργίες
F930 A
Πόρτα πορτ-μπαγκάζ με μοτέρ.
F18
25 A
Ενισχυτής HIFI.
F2
13 A Μονάδα ανάγνωσης εκκίνησης hands free.


Πίνακας ασφαλειών τύπου 1
Μονάδα 1
Μονάδα 2
Ασφάλεια N°ΈντασηΛειτουργίες
F1930 A
Μικρή / Μεγάλη ταχύτητα εμπρός υαλοκαθαριστήρα.
F20 15 A
Αν τλία εμπρό
ς και πίσω υαλοκαθαριστήρα.
F2
120 A Αν τλία πλυστικής προβολέων.

295
7
Πρακτικές πληροφορίες

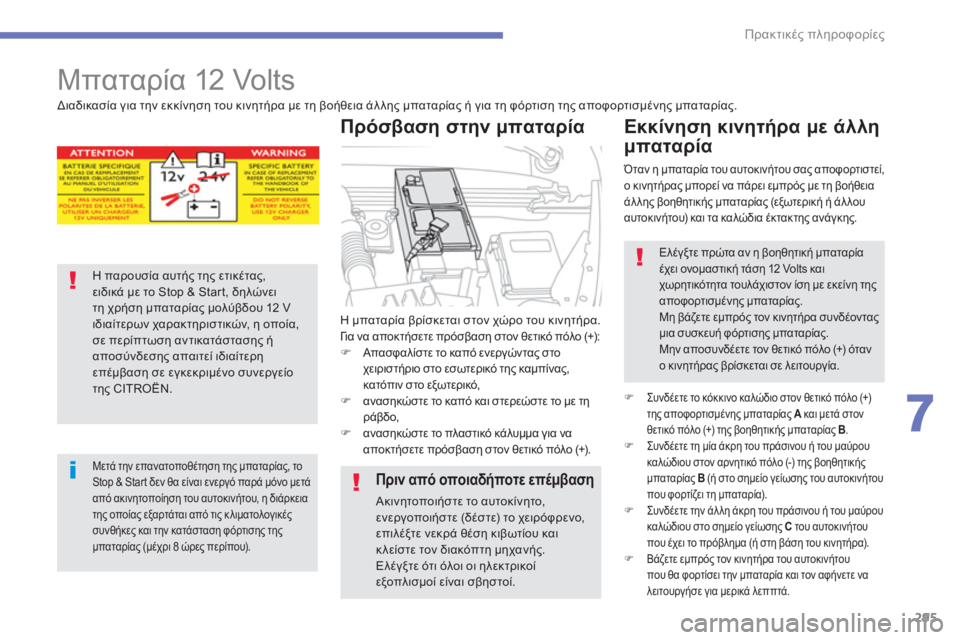

Μπαταρία 12 Volts
Η μπαταρία βρίσκεται στον χώρο του κινητήρα. Γι α να αποκτήσετε πρόσβαση στον θετικό πόλο (+):)
Απασφαλίστε το καπό ενεργώντας στο
χειριστήριο στο εσωτερικό της καμπίνας,κατόπιν στο εξωτερικό,)
ανασηκώστε το καπό και στερεώστε το με τηράβδο,)
ανασηκώστε το πλαστικό κάλυμμα για να
αποκτήσετε πρόσβαση στον θετικό πόλο (+).
Πρόσβαση στην μπαταρία


Διαδικασία για την εκκίνηση του κινητήρα με τη βοήθεια άλλης μπαταρίας ή για τη φόρτιση της αποφορτισμένης μπαταρίας.
Η παρουσία αυτής της ετικέτας, ειδικά με το Stop & Start, δηλώνει τη χρήση μπαταρίας μολύβδου 12 V ιδιαίτερων χαρακτηριστικών, η οποία, σε περίπτωση αντικατάστασης ήαποσύνδεσης απαιτεί ιδιαίτερη επέμβαση σε εγκεκριμένο συνεργείοτης CITROËN.


Μετά την επανατοποθέτηση της μπαταρίας, τοStop & Start δεν θα είναι ενεργό παρά μόνο μετάαπό ακινητοποίηση του αυτοκινήτου, η διάρκεια της οποίας εξαρτάται από τις κλιματολογικέςσυνθήκες και την κατάσταση φόρτισης τηςμπαταρίας (μέχρι 8 ώρες περίπου).
Όταν η μπαταρία του αυτοκινήτου σας αποφορτιστεί,
ο κινητήρας μπορεί να πάρει εμπρός με τη βοήθειαάλλης βοηθητικής μπαταρίας (εξωτερική ή άλλου αυτοκινήτου) και τα καλώδια έκτακτης ανάγκης.

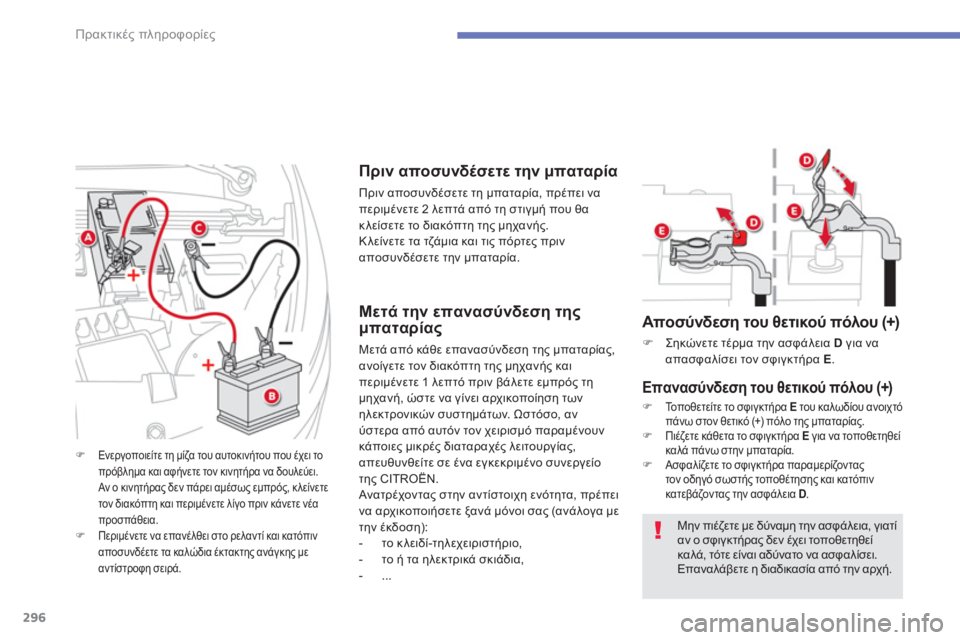

Εκκίνηση κινητήρα με άλλη
μπαταρία
)
Συνδέετε το κόκκινο καλώδιο στον θετικό πόλο (+)
της αποφορτισμένης μπαταρίας A
και μετά στονA
θετικό πόλο (+) της βοηθητικής μπαταρίας B.)
Συνδέετε τη μία άκρη του πράσινου ή του μαύρου
καλώδιου στον αρνητικό πόλο (-) της βοηθητικής
μπαταρίας B
(ή στο σημείο γείωσης του αυτοκινήτου που φορτίζει τη μπαταρία). )
Συνδέετε την άλλη άκρη του πράσινου ή του μαύρου
καλώδιου στο σημείο γείωσης C
του αυτοκινήτου που έχει το πρόβλημα (ή στη βάση του κινητήρα). )
Βάζετε εμπρός τον κινητήρα του αυτοκινήτου που θα φορτίσει την μπαταρία και τον αφήνετε να
λειτουργήσε για μερικά λεππτά.


Ελέγξτε πρώτα αν η βοηθητική μπαταρία έχει ονομαστική τάση 12 Volts καιχωρητικότητα τουλάχιστον ίση με εκείνη τηςαποφορτισμένης μπαταρίας.
Μη βάζετε εμπρός τον κινητήρα συνδέονταςμια συσκευή φόρτισης μπαταρίας.
Μην αποσυνδέετε τον θετικό πόλο (+) ότανο κινητήρας βρίσκεται σε λειτουργία.
Πριν από οποιαδήποτε επέμβαση

Ακινητοποιήστε το αυτοκίνητο,ενεργοποιήστε (δέστε) το χειρόφρενο,επιλέξτε νεκρά θέση κιβωτίου καικλείστε τον διακόπτη μηχανής.Ελέγξτε ότι όλοι οι ηλεκτρικοίεξοπλισμοί είναι σβηστοί.

296
Πρακτικές πληροφορίες

Μην πιέζετε με δύναμη την ασφάλεια, γιατίαν ο σφιγκτήρας δεν έχει τοποθετηθείκαλά, τότε είναι αδύνατο να ασφαλίσει. Επαναλάβετε η διαδικασία από την αρχή.




Αποσύνδεση του θετικού πόλου (+)
)Σηκώνετε τέρμα την ασφάλεια Dγια να
απασφαλίσει τον σφιγκτήρα Ε.


Επανασύνδεση του θετικού πόλου (+)
)
Το π ο θ ε τ ε ί τ ε το σφιγκτήρα Eτου καλωδίου ανοιχτό
πάνω στον θετικό (+) πόλο της μπαταρίας. )
Πιέζετε κάθετα το σφιγκτήρα E
για να τοποθετηθείκαλά πάνω στην μπαταρία. )
Ασφαλίζετε το σφιγκτήρα παραμερίζονταςτον οδηγό σωστής τοποθέτησης και κατόπιν
κατεβάζοντας την ασφάλεια D.D
)Ενεργοποιείτε τη μίζα του αυτοκινήτου που έχει το πρόβλημα και αφήνετε τον κινητήρα να δουλεύει.
Αν ο κινητήρας δεν πάρει αμέσως εμπρός, κλείνετε τον διακόπτη και περιμένετε λίγο πριν κάνετε νέα προσπάθεια.)Περιμένετε να επανέλθει στο ρελαντί και κατόπιν
αποσυνδέετε τα καλώδια έκτακτης ανάγκης με
αντίστροφη σειρά.








Πριν αποσυνδέσετε την μπαταρία

Πριν αποσυνδέσετε τη μπαταρία, πρέπει να περιμένετε 2 λεπτά από τη στιγμή που θα
κλείσετε το διακόπτη της μηχανής.
Κλείνετε τα τζάμια και τις πόρτες πριναποσυνδέσετε την μπαταρία.


Μετά την επανασύνδεση της
μπαταρίας
Μετά από κάθε επανασύνδεση της μπαταρίας, ανοίγετε τον διακόπτη της μηχανής και περιμένετε 1 λεπτό πριν βάλετε εμπρός τη
μηχανή, ώστε να γίνει αρχικοποίηση των
ηλεκτρονικών συστημάτων. Ωστόσο, αν
ύστερα από αυτόν τον χειρισμό παραμένουν
κάποιες μικρές διαταραχές λειτουργίας, απευθυνθείτε σε ένα εγκεκριμένο συνεργείο
της CITROËN.
Ανατρ
έχοντας στην αντίστοιχη ενότητα, πρέπει
να αρχικοποιήσετε ξανά μόνοι σας (ανάλογα με
την έκδοση):


- το κλειδί-τηλεχειριστήριο,

- το ή τα ηλεκτρικά σκιάδια,
- ...

297
7
Πρακτικές πληροφορίες

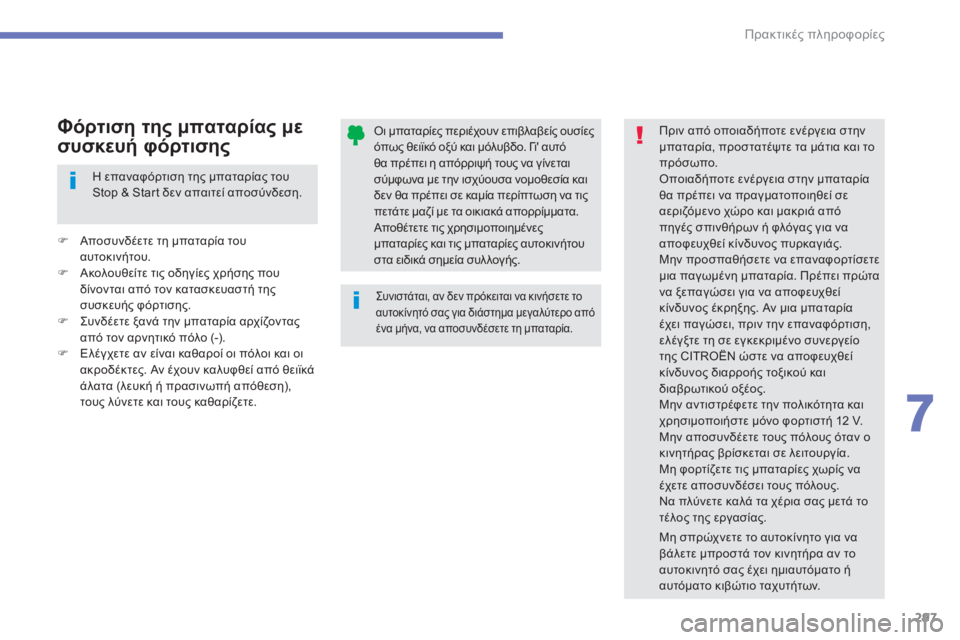

Οι μπαταρίες περιέχουν επιβλαβείς ουσίεςόπως θειϊκό οξύ και μόλυβδο. Γι' αυτό
θα πρέπει η απόρριψή τους να γίνεται σύμφωνα με την ισχύουσα νομοθεσία και δεν θα πρέπει σε καμία περίπτωση να τις πετάτε μαζί με τα οικιακά απορρίμματα. Αποθέτετε τις χρησιμοποιημένεςμπαταρίες και τις μπαταρίες αυτοκινήτου στα ειδικά σημεία συλλογής.


Πριν από οποιαδήποτε ενέργεια στηνμπαταρία, προστατέψτε τα μάτια και το
πρόσωπο. Οποιαδήποτε ενέργεια στην μπαταρία θα πρέπει να πραγματοποιηθεί σε αεριζόμενο χώρο και μακριά από πηγές σπινθήρων ή φλόγας για νααποφευχθεί κίνδυνος πυρκαγιάς.
Μην προσπαθήσετε να επαναφορτίσετεμια παγωμένη μπαταρία. Πρέπει πρώτανα ξεπαγώσει για να αποφευχθεί κίνδυνος έκρηξης. Αν μια μπαταρία έχει παγώσει, πριν την επαναφόρτιση,ελέγξτε τη σε εγκεκριμένο συνεργείοτης CITROËN ώστε να αποφευχθείκίνδυνος διαρροής τοξικού και διαβρωτικού οξέος.
Μην αντιστρέφετε την πολικότητα καιχρησιμοποιήστε μόνο φορτιστή 12 V.

Μην αποσυνδέετε τους πόλους όταν οκινητήρας βρίσκεται σε λειτουργία.
Μη φορτίζετε τις μπαταρίες χωρίς ναέχετε αποσυνδέσει τους πόλους.
Να πλύνετε καλά τα χέρια σας μετά τοτέλος της εργασίας.
Συνιστάται, αν δεν πρόκειται να κινήσετε το αυτοκίνητό σας για διάστημα μεγαλύτερο από ένα μήνα, να αποσυνδέσετε τη μπαταρία.
Μη σπρώχνετε το αυτοκίνητο για ναβάλετε μπροστά τον κινητήρα αν το αυτοκινητό σας έχει ημιαυτόματο ή
αυτόματο κιβώτιο ταχυτήτων.










Φόρτιση της μπαταρίας με
συσκευή φόρτισης
)Αποσυνδέετε τη μπαταρία του
αυτοκινήτου.
)Ακολουθείτε τις οδηγίες χρήσης που
δίνονται από τον κατασκευαστή της
συσκευής φόρτισης. )Συνδέετε ξανά την μπαταρία αρχίζονταςαπό τον αρνητικό πόλο (-). )Ελέγχετε αν είναι καθαροί οι πόλοι και οι
ακροδέκτες. Αν έχουν καλυφθεί από θειϊκά
άλατα (λευκή ή πρασινωπή απόθεση),
τους λύνετε και τους καθαρίζετε.



Η επαναφόρτιση της μπαταρίας τουStop & Start δεν απαιτεί αποσύνδεση.

298
Πρακτικές πληροφορίες


Απε νεργοποίηση της
λειτουργία
ς
Οι λειτουργίες αυτές θα γίνουν ενεργές και
πάλι αυτόματα κατά την επόμενη χρήση του
οχήματο
ς. ) Γι α να επαναφέρετε αμέσως τη χρήση
αυτών των λειτουργιών,
βάζετε εμπρός τον
κινητήρα και τον αφήνετε να δουλέψει:
- για λιγότερο από δέκα λεπτά, ώστε να
λειτουργήσουν οι ε
ξοπλισμοί για πέντε
λεπτά περίπου,
- για περισσότερο από δέκα λεπτά, ώστε
να λειτουργήσουν οι ε
ξοπλισμοί για
τριάντα λεπτά περίπου.
Τη ρ είτε τους χρόνους λειτουργίας του κινητήρα
για να εξασφαλιστεί η σωστή φόρτιση της
μπαταρίας.
Μη χρησιμοποιείτε επαναλαμβανόμενα και
συνεχώ
ς την επανεκκίνηση του κινητήρα για τη
φόρτιση της μπαταρίας.
Αν η μπαταρία αποφορτιστεί, δεν θα μπορείτε
να βάλετε μπροστά τον κινητήρα (βλέπεενότητα "Μπαταρία").









Λειτουργία προσωρινής διακοπής παροχής ρεύματος
Σύστημα που διαχειρίζεται τη χρήση
ορισμένων λειτουργιών σε σχέση με το
απόθεμα ενέργεια
ς που διαθέτει η μπαταρία.

Όταν το αυτοκίνητο κινείται, η λειτουργία
διακοπής παροχής ρεύματος απενεργοποιεί
προσωρινά ορισμένες λειτουργίες, όπωςτο σύστημα αιρκοντίσιον, το σύστημα ξεθαμπώματος πίσω τζαμιού κλπ. Οι απενεργοποιημένες λειτουργίες ενεργοποιούνται ξανά αυτόματα όταν το επιτρέψουν οι συνθήκες.









Λειτουργία εξοικονόμησης ενέργειας


Ενεργοποίηση της λειτουργίας

Κατόπιν εμφανίζεται στην ψηφιακή οθόνη τουπίνακα οργάνων ένα μήνυμα ενεργοποίησης
της λειτουργίας εξοικονόμησης ενέργειας και
οι ενεργές λειτουργίες τίθενται σε κατάστασηαναμονής.
Αν ωστόσο την ίδια στιγμή έχετε ξεκινήσει μια
τηλεφωνική συνδιάλεξη, αυτή θα διατηρηθεί
για 10 λεπτά περίπου με το κιτ hands-free του ηχοσυστήματος.
Σ
ύστημα που διαχειρίζεται τη χρονική διάρκεια χρήσης ορισμένων λειτουργιών ώστε
να εξασφαλίζεται η επαρκής φόρτιση της
μπαταρίας.
Αφού σβήσει ο κινητήρας, μπορείτε να
χρησιμοποιήσετε ακόμη, για συνολικό μέγιστο
χρόνο σαράντα περίπου λεπτών, λειτουργίε
ς όπως το σύστημα ήχου και τηλεματικής, τους
υαλοκαθαριστήρες, τα φώτα μεσαίας σκάλας,
τις πλαφονιέρες κλπ.
