CITROEN C4 SPACETOURER 2015 Kezelési útmutató (in Hungarian)

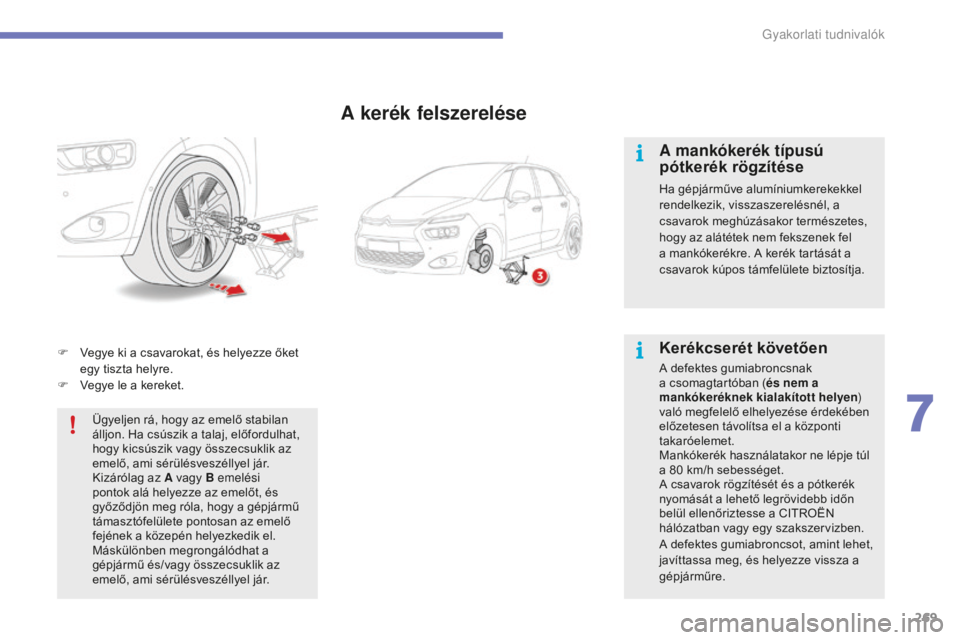

269
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
F Vegye ki a csavarokat, és helyezze őket egy tiszta helyre.
F

V
egye le a kereket.
Ügyeljen rá, hogy az emelő stabilan
álljon. Ha csúszik a talaj, előfordulhat,
hogy kicsúszik vagy összecsuklik az
emelő, ami sérülésveszéllyel jár.
Kizárólag az A vagy B emelési
pontok alá helyezze az emelőt, és
győződjön meg róla, hogy a gépjármű
támasztófelülete pontosan az emelő
fejének a közepén helyezkedik el.
Máskülönben megrongálódhat a
gépjármű és/vagy összecsuklik az
emelő, ami sérülésveszéllyel jár.
A kerék felszerelése
A mankókerék típusú
pótkerék rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a
csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fel
a mankókerékre. A kerék tartását a
csavarok kúpos támfelülete biztosítja.
Kerékcserét követően
A defektes gumiabroncsnak
a csomagtartóban ( és nem a
mankókeréknek kialakított helyen )
való megfelelő elhelyezése érdekében
előzetesen távolítsa el a központi
takaróelemet.
Mankókerék használatakor ne lépje túl
a 80
km/h sebességet.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
7
Gyakorlati tudnival

270
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
F Engedje le teljesen a gépjárművet.
F H ajtsa össze az emelőt ( 3) és távolítsa el. F
A d ugókulccsal (5) ellátott kerékkulccsal
( 1 ) húzza meg a kerékőrcsavart ütközésig
(felszereltségtől függően).
F

A t
öbbi csavart is húzza meg ütközésig a
kerékkulccsal ( 1).
F

T
egye vissza a csavarokra a
csavarkupakokat (felszereltségtől
függően).
F

A s
zerszámokat helyezze vissza a
szerszámos dobozba.

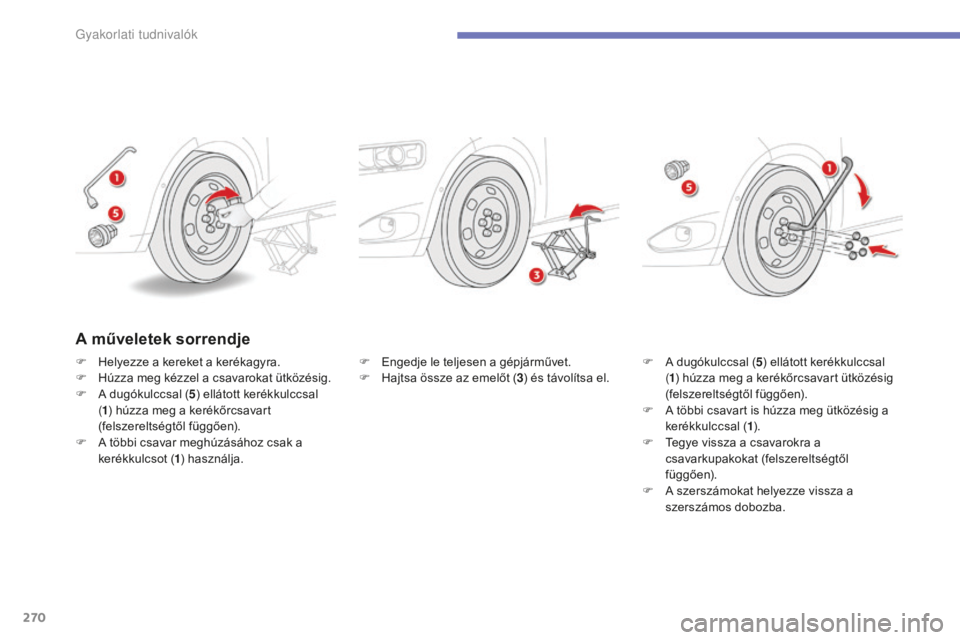

A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F

A d
ugókulccsal ( 5) ellátott kerékkulccsal
( 1 ) húzza meg a kerékőrcsavart
(felszereltségtől függően).
F

A t
öbbi csavar meghúzásához csak a
kerékkulcsot ( 1) használja.
Gyakorlati tudnival

271
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Eredeti gumiabroncs mérete Hólánc jellemzői
205/60
R16 Láncszemek
maximális
mérete: 9
mm
205/55
R17
225/45
R18Kizárólag K-Summit
K34
THULE modellel
szerelhető fel
A hóláncokkal kapcsolatos bővebb
információért forduljon a CITROËN hálózathoz
vagy egy szakszervizhez. Kizárólag a gépjárművén található kerekek
típusának megfelelő hóláncot használjon:

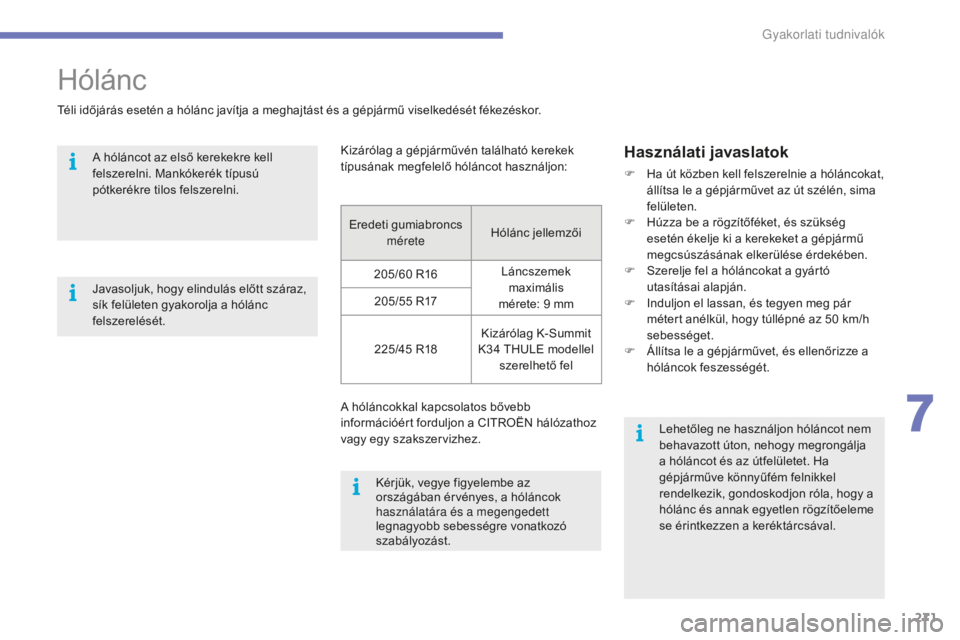

Hólánc
Téli időjárás esetén a hólánc javítja a meghajtást és a gépjármű viselkedését fékezéskor.
A hóláncot az első kerekekre kell
felszerelni. Mankókerék típusú
pótkerékre tilos felszerelni.
Használati javaslatok
F Ha út közben kell felszerelnie a hóláncokat, állítsa le a gépjárművet az út szélén, sima
felületen.
F

H
úzza be a rögzítőféket, és szükség
esetén ékelje ki a kerekeket a gépjármű
megcsúszásának elkerülése érdekében.
F

S
zerelje fel a hóláncokat a gyártó
utasításai alapján.
F

I
nduljon el lassan, és tegyen meg pár
métert anélkül, hogy túllépné az 50
km/h
sebességet.
F

Á
llítsa le a gépjárművet, és ellenőrizze a
hóláncok feszességét.
Kérjük, vegye figyelembe az
országában érvényes, a hóláncok
használatára és a megengedett
legnagyobb sebességre vonatkozó
szabályozást. Lehetőleg ne használjon hóláncot nem
behavazott úton, nehogy megrongálja
a hóláncot és az útfelületet. Ha
gépjárműve könnyűfém felnikkel
rendelkezik, gondoskodjon róla, hogy a
hólánc és annak egyetlen rögzítőeleme
se érintkezzen a keréktárcsával.
Javasoljuk, hogy elindulás előtt száraz,
sík felületen gyakorolja a hólánc
felszerelését.
7
Gyakorlati tudnival

272
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Izzócsere
A lehető legjobb minőségű világítás
biztosítása érdekében a H7... típusú
bajonettes izzóknál ügyeljen a
megfelelő helyzetre.
Áramütésveszély!
A xenonizzók (D5S-25W) cseréjét
a CITROËN hálózatban vagy egy
szakszervizben kell elvégeztetni.
Első lámpák
Xenonizzókkal rendelkező
változat
1. Kanyarkövető tompított fényszóró (D5S-25W)2. Távolsági fényszóró ( H7- 5 5 W )
3. N appali és helyzetjelző lámpa
(

6 fénykibocsátó dióda - LED)
4.
I

rányjelző
(

6 fénykibocsátó dióda - LED)
5.
K

ödfényszóró ( H11- 5 5 W )
Halogénizzókkal rendelkező
változat
1. Tompított fényszóró ( H7- 5 5 W )
2. T ávolsági fényszóró ( H 7- 5 5 W )
3.
N

appali és helyzetjelző lá mpa


(
4 fénykibocsátó dióda - LED)
4.
I

rányjelző (PW Y24W)
5.
K

ödfényszóró ( H11- 5 5 W ) Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.
Fénykibocsátó diódák (LED- ek)
A csere érdekében forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Gyakorlati tudnival

273
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Kanyarkövető tompított
fényszórók (xenonizzós változat)Távolsági fényszórók
(xenonizzós változat)
F A nyelv meghúzásával távolítsa el a
műanyag borítást.
F

N
yomja meg a csatlakozót.
F

H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Áramütés veszélye miatt a D5S
xenonizzók cseréjét a CITROËN
hálózatban vagy egy szakszervizben
kell elvégeztetni.
D5S izzó meghibásodása esetén
ajánlott a másik oldali izzót is kicserélni.
A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F

a

z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F

h

asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F

h

a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F

N

e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
7
Gyakorlati tudnival

274
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Tompított fényszórók
(halogénizzós változat)
F A nyelv meghúzásával távolítsa el a
műanyag védőborítást.
F

N
yomja meg a csatlakozót.
F

H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Távolsági fényszórók
(halogénizzós változat)
F Forgatással távolítsa el a műanyag védőborítást.
F

K
össe ki a csatlakozót.
F

A
kassza ki a kapcsokat.
F

H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Nappali/helyzetjelző lámpák
Az ilyen típusú diódás izzók és fénysorok
cseréje érdekében forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A fénykibocsátó diódák (LED-ek) cseréjéhez
szükséges készlet a CITROËN hálózatban
szerezhető be.
Gyakorlati tudnival

275
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
az irányjelző izzója a fényszóró alatt
helyezkedik el.
F

F
ordítsa el negyed fordulattal a foglalatot
az óramutató járásával ellentétes irányba.
F

V
egye ki az izzófoglalatot.
F

C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Irányjelzők Ködfényszórók
F A felső részénél meghúzva pattintsa ki a
díszítőelemet.
F

C
savarozza ki a két csavart, és vegye ki az
egységet.
F

N
egyed fordulattal fordítsa el az
izzófoglalatot.
F

V
egye ki az izzófoglalatot.
F

C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben, majd
pattintsa a helyére a díszítőelemet.
A jobb vagy bal oldali irányjelző
visszajelzésének szaporább villogása a
megfelelő oldali izzó meghibásodására
utal.
Irányjelzők (fénykibocsátó
diódák - LED)
Az ilyen típusú lámpák cseréjével kapcsolatban
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
7
Gyakorlati tudnival

276
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
A fénykibocsátó dióda (LED) cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Külső visszapillantókba
épített spotlámpák
Beépített oldalsó ismétlő
irányjelzők
Az izzók cseréje érdekében forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.1.

I
rányjelző (PY21W borostyánszínű)
2.
H
elyzetjelző/ködlámpa (P21/5W)
Hátsó világítás
Fénykibocsátó diódák
(LED-ek)
A csere érdekében forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
3. F
éklámpa/helyzetjelző (fénykibocsátó
diódák - LED)
4.
T

olatólámpa (W16W)
5.

I

rányjelző (PY21W)LED-es lámpákkal szerelt modell
3. Féklámpa/helyzetjelző (P21/5W)
4. T olatólámpa (W16W)
5.

I
rányjelző (PY21W)
Izzólámpákkal szerelt modell
Gyakorlati tudnival

277
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Csomagtérfedélen található lámpák
LED-es lámpákkal szerelt modell
Keresse meg a hibás izzót.
F

N

yissa ki a csomagtartót.
F

T

ávolítsa el a takarófedelet.
Izzólámpákkal szerelt modell
F

C

savarja ki a lámpa három A
rögzítőcsavarját.
F

K

össe ki a csatlakozót.
F
a
B tartópatentet megnyomva óvatosan
emelje ki a lámpát kívülről.
F

A
z óramutató járásával ellentétes irányban
fordítsa el negyed fordulattal, majd vegye
ki az izzófoglalatot.
F

C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
7
Gyakorlati tudnival

278
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
1. Irányjelző (PY21W borostyánszínű)
2. Helyzetjelző/ködlámpa (P21/5W)
Hátsó világítás
3. Helyzetjelző (fénykibocsátó diódák - LED)
4. F éklámpa (fénykibocsátó diódák - LED)
5.

I
rányjelző (PY21W)
6.
T

olatólámpa (fénykibocsátó diódák - LED)
LED-es lámpákkal szerelt modell
3. Helyzetjelző (P21/5W)
4. F éklámpa/helyzetjelző (P21/5W)
5.

I
rányjelző (PY21W)
6.
T

olatólámpa (P21W)
Izzólámpákkal szerelt modell
Fénykibocsátó diódák
(LED-ek)
A csere érdekében forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
Gyakorlati tudnival
