CITROEN C4 SPACETOURER 2015 Kezelési útmutató (in Hungarian)

299
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

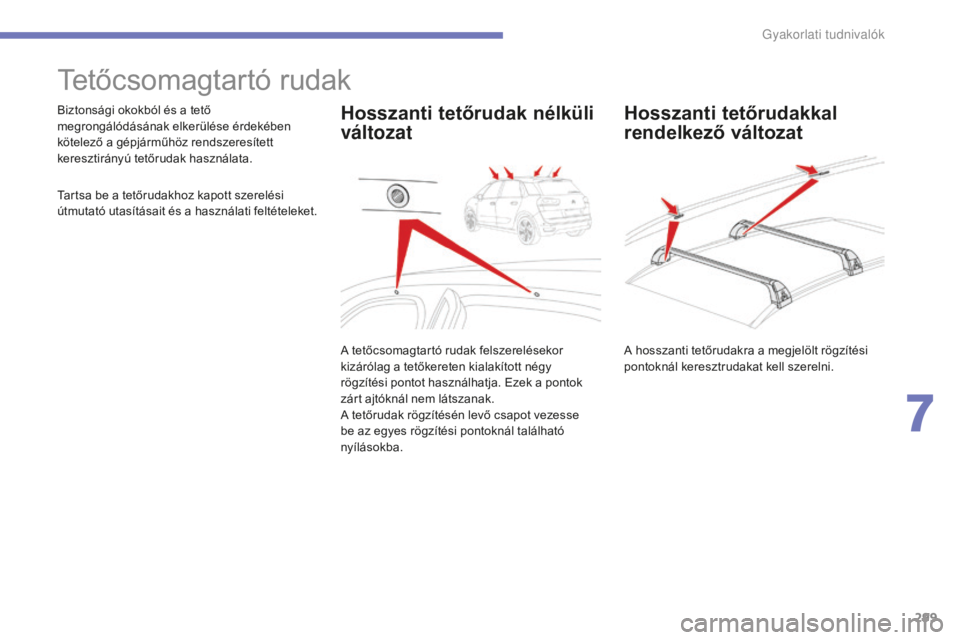

Tetőcsomagtartó rudak
Biztonsági okokból és a tető
megrongálódásának elkerülése érdekében
kötelező a gépjárműhöz rendszeresített
keresztirányú tetőrudak használata.
Tartsa be a tetőrudakhoz kapott szerelési
útmutató utasításait és a használati feltételeket.Hosszanti tetőrudakkal
rendelkező változat
A tetőcsomagtartó rudak felszerelésekor
kizárólag a tetőkereten kialakított négy
rögzítési pontot használhatja. Ezek a pontok
zárt ajtóknál nem látszanak.
A tetőrudak rögzítésén levő csapot vezesse
be az egyes rögzítési pontoknál található
nyílásokba.
Hosszanti tetőrudak nélküli
változat
A hosszanti tetőrudakra a megjelölt rögzítési
pontoknál keresztrudakat kell szerelni.
7
Gyakorlati tudnival

300
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

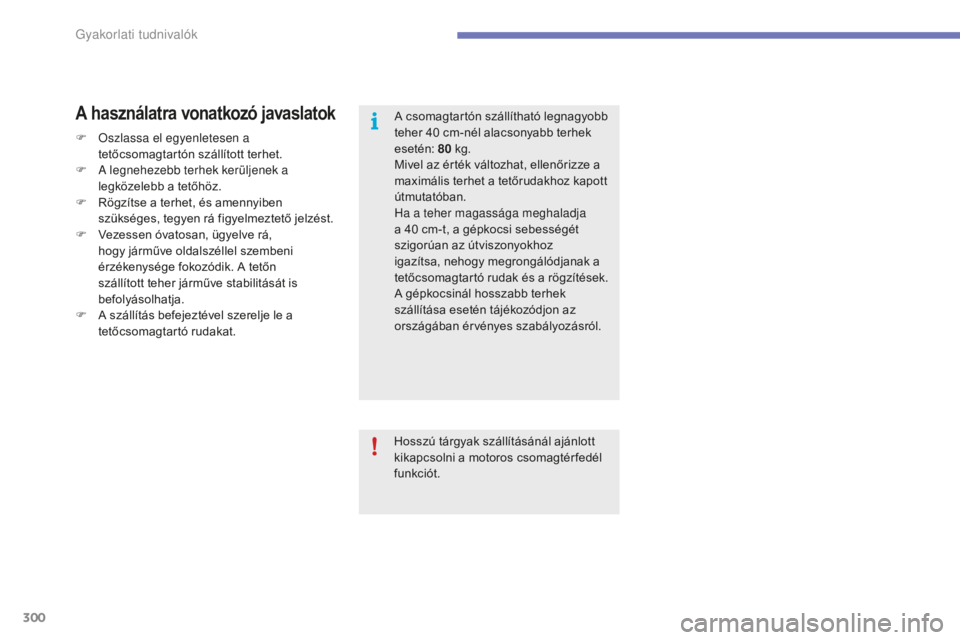

A csomagtartón szállítható legnagyobb
teher 40 cm-nél alacsonyabb terhek
esetén: 80
kg.
Mivel az érték változhat, ellenőrizze a
maximális terhet a tetőrudakhoz kapott
útmutatóban.
ha

a teher magassága meghaladja
a 40
cm-t, a gépkocsi sebességét
szigorúan az útviszonyokhoz
igazítsa, nehogy megrongálódjanak a
tetőcsomagtartó rudak és a rögzítések.
A gépkocsinál hosszabb terhek
szállítása esetén tájékozódjon az
országában érvényes szabályozásról.
F
o
s

zlassa el egyenletesen a
tetőcsomagtartón szállított terhet.
F
a
l

egnehezebb terhek kerüljenek a
legközelebb a tetőhöz.
F

R

ögzítse a terhet, és amennyiben
szükséges, tegyen rá figyelmeztető jelzést.
F

V

ezessen óvatosan, ügyelve rá,
hogy járműve oldalszéllel szembeni
érzékenysége fokozódik. A tetőn
szállított teher járműve stabilitását is
befolyásolhatja.
F

A s

zállítás befejeztével szerelje le a
tetőcsomagtartó rudakat.A használatra vonatkozó javaslatok
Hosszú tárgyak szállításánál ajánlott
kikapcsolni a motoros csomagtér fedél
funkciót.
Gyakorlati tudnival

301
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Hófogó*
A levehető záróelem megakadályozza, hogy a hó a hűtőventilátor környékén összegyűljön.
F
I
llessze a záróelemet az első lökhárító alsó
részéhez.
F

N
yomkodja le körben a tartozék szélét,
hogy a rögzítőpatentek a helyükre
pattanjanak. F

E
gy csavarhúzó segítségével pattintsa le a
záróelemet a rögzítőpatenteknél.
* Rendeltetési helytől függően. A következő esetekben ne felejtse el
eltávolítani a hófogót:
-
1
0 °C feletti külső hőmérsékletnél,
-
v

ontatáskor,
-

1
20 km/h feletti sebességnél.
Eltávolítás
Felszerelés
360°-os nézet funkció
Mielőtt a záróelemet az első lökhárítóra
szerelné, a kamera helyének
biztosítása érdekében el kell távolítani
az előre kivágott részt.
Hófogó használata esetén kissé más
lesz a kamera által közvetített kép.
7
Gyakorlati tudnival

302
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

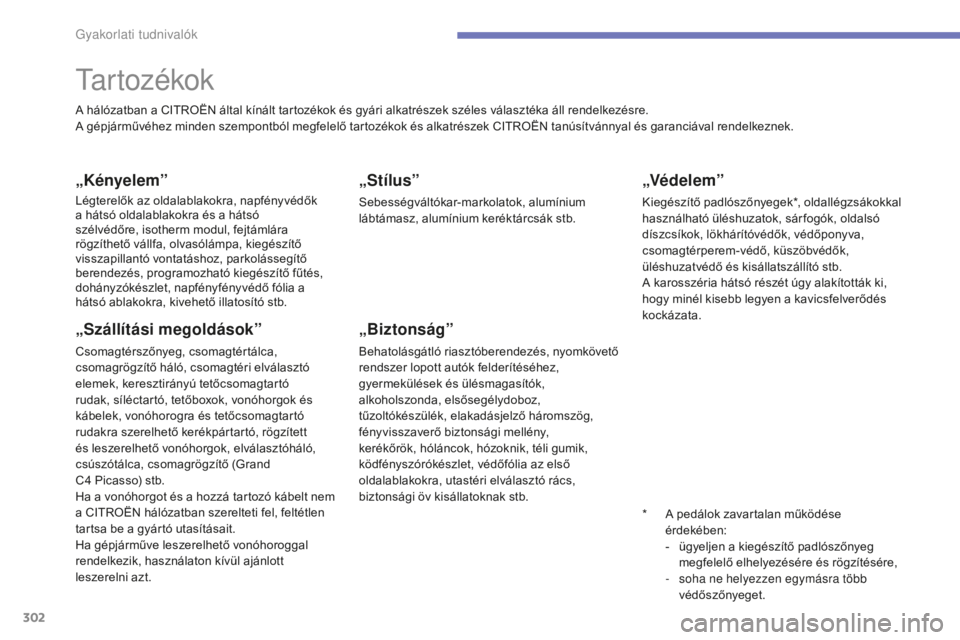

ta r t o z é k o k
A hálózatban a CITROËN által kínált tartozékok és gyári alkatrészek széles választéka áll rendelkezésre.
A gépjárművéhez minden szempontból megfelelő tartozékok és alkatrészek CITROËN tanúsítvánnyal és garanciával rendelkeznek.
„Kényelem”
Légterelők az oldalablakokra, napfényvédők
a hátsó oldalablakokra és a hátsó
szélvédőre, isotherm modul, fejtámlára
rögzíthető vállfa, olvasólámpa, kiegészítő
visszapillantó vontatáshoz, parkolássegítő
berendezés, programozható kiegészítő fűtés,
dohányzókészlet, napfényfényvédő fólia a
hátsó ablakokra, kivehető illatosító stb.
„Szállítási megoldások”
Csomagtérszőnyeg, csomagtértálca,
csomagrögzítő háló, csomagtéri elválasztó
elemek, keresztirányú tetőcsomagtartó
rudak, síléctartó, tetőboxok, vonóhorgok és
kábelek, vonóhorogra és tetőcsomagtartó
rudakra szerelhető kerékpártartó, rögzített
és leszerelhető vonóhorgok, elválasztóháló,
csúszótálca, csomagrögzítő (Grand
C4 Picasso) stb.
Ha a vonóhorgot és a hozzá tartozó kábelt nem
a CITROËN hálózatban szerelteti fel, feltétlen
tartsa be a gyártó utasításait.
Ha gépjárműve leszerelhető vonóhoroggal
rendelkezik, használaton kívül ajánlott
leszerelni azt.
„Stílus”
Sebességváltókar-markolatok, alumínium
lábtámasz, alumínium keréktárcsák stb.
„Biztonság”
Behatolásgátló riasztóberendezés, nyomkövető
rendszer lopott autók felderítéséhez,
gyermekülések és ülésmagasítók,
alkoholszonda, elsősegélydoboz,
tűzoltókészülék, elakadásjelző háromszög,
fényvisszaverő biztonsági mellény,
kerékőrök, hóláncok, hózoknik, téli gumik,
ködfényszórókészlet, védőfólia az első
oldalablakokra, utastéri elválasztó rács,
biztonsági öv kisállatoknak stb.
„Vé d e l e m ”
Kiegészítő padlószőnyegek*, oldallégzsákokkal
használható üléshuzatok, sárfogók, oldalsó
díszcsíkok, lökhárítóvédők, védőponyva,
csomagtérperem-védő, küszöbvédők,
üléshuzatvédő és kisállatszállító stb.
A karosszéria hátsó részét úgy alakították ki,
hogy minél kisebb legyen a kavicsfelverődés
kockázata.
*

A p
edálok zavartalan működése
érdekében:
-

ü
gyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és rögzítésére,
-

s
oha ne helyezzen egymásra több
védőszőnyeget.
Gyakorlati tudnival

303
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
bármely, a CitRoË N által nem
rendszeresített elektromos tartozék
vagy alkatrész beszerelése a
gépjármű elektronikus rendszerének
meghibásodásához és túlfogyasztáshoz
vezethet.
Kérjük, forduljon a CITROËN
márkaképviseletekhez, hogy
megismerje a rendszeresített
tartozékok és alkatrészek kínálatát.

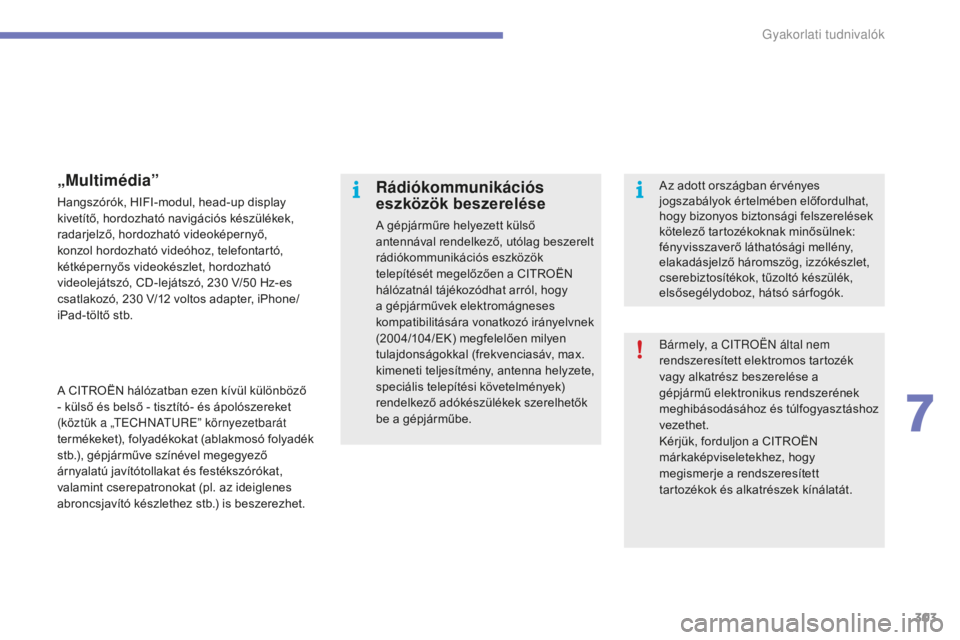

Rádiókommunikációs
eszközök beszerelése
A gépjárműre helyezett külső
antennával rendelkező, utólag beszerelt
rádiókommunikációs eszközök
telepítését megelőzően a CITROËN
hálózatnál tájékozódhat arról, hogy
a gépjárművek elektromágneses
kompatibilitására vonatkozó irányelvnek
(2004/104/EK) megfelelően milyen
tulajdonságokkal (frekvenciasáv, max.
kimeneti teljesítmény, antenna helyzete,
speciális telepítési követelmények)
rendelkező adókészülékek szerelhetők
be a gépjárműbe. Az adott országban érvényes
jogszabályok értelmében előfordulhat,
hogy bizonyos biztonsági felszerelések
kötelező tartozékoknak minősülnek:
fényvisszaverő láthatósági mellény,
elakadásjelző háromszög, izzókészlet,
cserebiztosítékok, tűzoltó készülék,
elsősegélydoboz, hátsó sárfogók.
„Multimédia”
Hangszórók, HIFI-modul, head-up display
kivetítő, hordozható navigációs készülékek,
radarjelző, hordozható videoképernyő,
konzol hordozható videóhoz, telefontartó,
kétképernyős videokészlet, hordozható
videolejátszó, CD-lejátszó, 230
V/50 Hz-es
csatlakozó, 230
V/12 voltos adapter, iPhone/
iPad-töltő stb.
A CITROËN hálózatban ezen kívül különböző
- külső és belső - tisztító- és ápolószereket
(köztük a „
t

e
ChNa
tu
Re” k
örnyezetbarát
termékeket), folyadékokat (ablakmosó folyadék
stb.), gépjárműve színével megegyező
árnyalatú javítótollakat és festékszórókat,
valamint cserepatronokat (pl. az ideiglenes
abroncsjavító készlethez stb.) is beszerezhet.
7
Gyakorlati tudnival

304
total & CitRoË N
Partnerek a teljesítmény
és a környezetvédelem
szolgálatában
A teljesítmény szolgálatába állított
innováció
A TOTAL kutatással és fejlesztéssel foglalkozó
munkatársai több mint 40
éve fejlesztenek
olyan kenőanyagokat a CITROËN számára,
melyek mindenben megfelelnek a CITROËN
gépjárművek legfrissebb műszaki újításainak, úgy a
versenypályákon, mint a hétköznapokban.
Motorjának kiváló teljesítménye többek között ennek is
köszönhető.
Optimális védelem motorja
számára
Ha CITROËN gépjárműve
karbantartásához
total
k
enőanyagokat használ,
környezettudatosan jár el, és sokáig
biztosíthatja motorja optimális
teljesítményét.
a


a
-
t aj

ánlja
Ellenőrzések

305

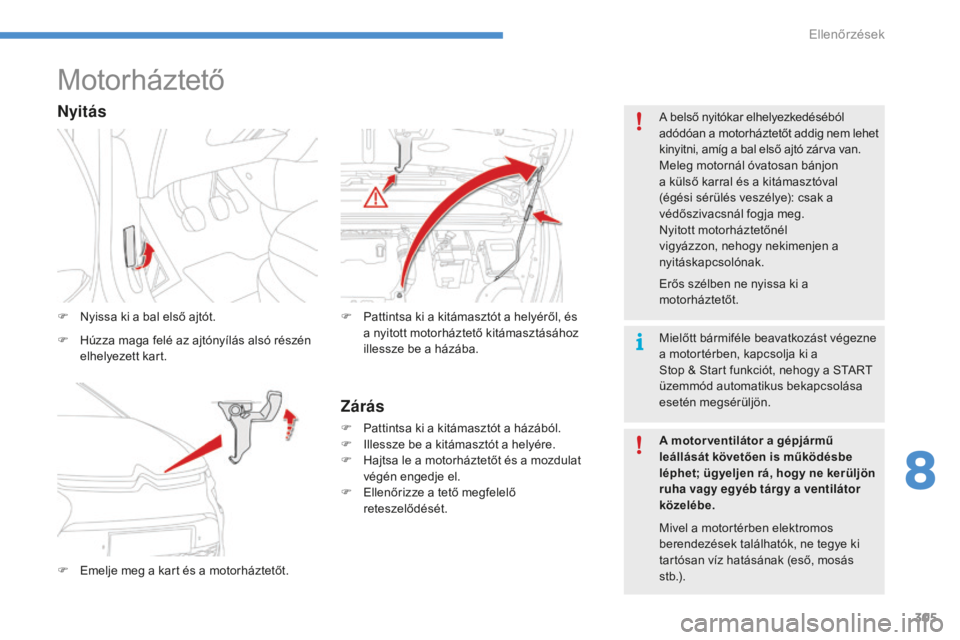

Motorháztető
F Nyissa ki a bal első ajtót.
F
E
melje meg a kart és a motor
h
áztetőt.F
P attintsa ki a kitámasztót a helyéről, és
a nyitott motorháztető kitámasztásához
illessze be a házába.
Nyitás
F Húzza maga felé az ajtónyílás alsó részén elhelyezett kart. Mielőtt bármiféle beavatkozást végezne
a motortérben, kapcsolja ki a
Stop & Start funkciót, nehogy a START
üzemmód automatikus bekapcsolása
esetén megsérüljön.
A motor ventilátor a gépjármű
leállását követően is működésbe
léphet; ügyeljen rá, hogy ne kerüljön
ruha vagy egyéb tárgy a ventilátor
közelébe. Erős szélben ne nyissa ki a
motorháztetőt. A belső nyitókar elhelyezkedéséból
adódóan a motorháztetőt addig nem lehet
kinyitni, amíg a bal első ajtó zárva van.
Meleg motornál óvatosan bánjon
a külső karral és a kitámasztóval
(égési sérülés veszélye): csak a
védőszivacsnál fogja meg.
Nyitott motorháztetőnél
vigyázzon, nehogy nekimenjen a
nyitáskapcsolónak.
Mivel a motortérben elektromos
berendezések találhatók, ne tegye ki
tartósan víz hatásának (eső, mosás
s t b.) .
Zárás
F Pattintsa ki a kitámasztót a házából.
F I llessze be a kitámasztót a helyére.
F

H
ajtsa le a motorháztetőt és a mozdulat
végén engedje el.
F

E
llenőrizze a tető megfelelő
reteszelődését.
8
Ellenőrzések

306

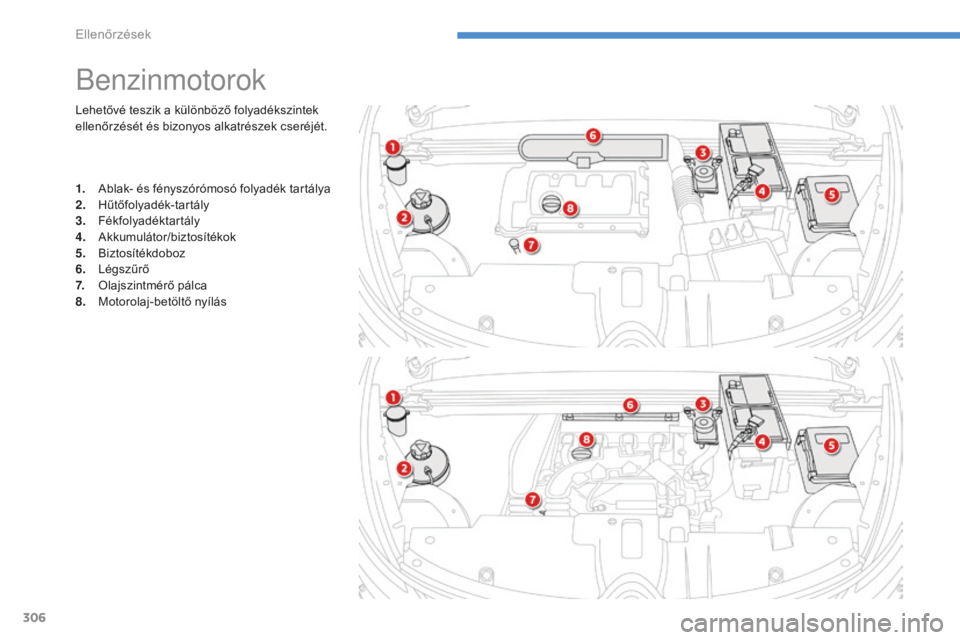

Lehetővé teszik a különböző folyadékszintek
ellenőrzését és bizonyos alkatrészek cseréjét.
benzinmotorok
1. Ablak- és fényszórómosó folyadék tartálya
2. Hűtőfolyadék-tartály
3.
F

ékfolyadéktartály
4.
A

kkumulátor/biztosítékok
5.
B

iztosítékdoboz
6.
L

égszűrő
7.
O

lajszintmérő pálca
8.
M

otorolaj-betöltő nyílás
Ellenőrzések

307
Lehetővé teszik a különböző folyadékszintek
ellenőrzését, bizonyos alkatrészek cseréjét és
az üzemanyag-feltöltést.
Dízelmotorok
1. Ablak- és fényszórómosó folyadék tartálya
2. Hűtőfolyadék-tartály
3.
F

ékfolyadéktartály
4.
A

kkumulátor/biztosítékok
5.
B

iztosítékdoboz
6.
L

égszűrő
7.
O

lajszintmérő pálca
8.
M

otorolaj-betöltő nyílás
9.
L

égtelenítő szivattyú*
* Motortípustól függően.
8
Ellenőrzések

308

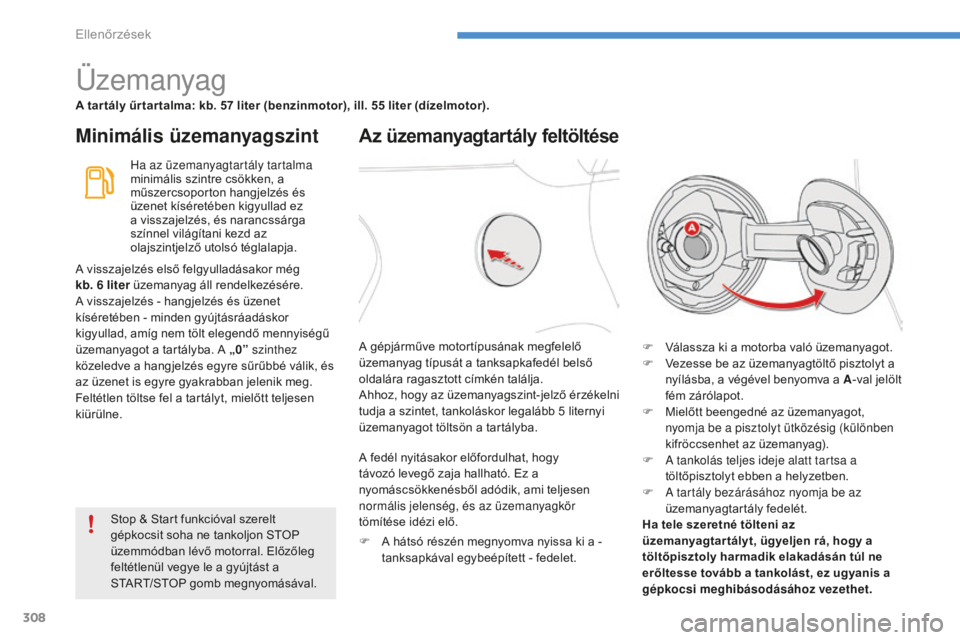

Üzemanyag
A tar tály űr tar talma: kb. 57 liter (benzinmotor), ill. 55 liter (dízelmotor).
Minimális üzemanyagszintAz üzemanyagtartály feltöltése
ha az üzemanyagtartály tartalma
minimális szintre csökken, a
műszercsoporton hangjelzés és
üzenet kíséretében kigyullad ez
a visszajelzés, és narancssárga
színnel világítani kezd az
olajszintjelző utolsó téglalapja.F

V
álassza ki a motorba való üzemanyagot.
F

V
ezesse be az üzemanyagtöltő pisztolyt a
nyílásba, a végével benyomva a A -val jelölt
fém zárólapot.
F

M
ielőtt beengedné az üzemanyagot,
nyomja be a pisztolyt ütközésig (különben
kifröccsenhet az üzemanyag).
F
a tankolás teljes ideje alatt tartsa a
töltőpisztolyt ebben a helyzetben.
F
a tartály bezárásához nyomja be az
üzemanyagtartály fedelét.
Ha tele szeretné tölteni az
üzemanyagtar tályt, ügyeljen rá, hogy a
töltőpisztoly harmadik elakadásán túl ne
erőltesse tovább a tankolást, ez ugyanis a
gépkocsi meghibásodásához vezethet.
A gépjárműve motortípusának megfelelő
üzemanyag típusát a tanksapkafedél belső
oldalára ragasztott címkén találja.
Ahhoz, hogy az üzemanyagszint-jelző érzékelni
tudja a szintet, tankoláskor legalább 5
liternyi
üzemanyagot töltsön a tartályba.
A visszajelzés első felgyulladásakor még
kb. 6

liter üzemanyag áll rendelkezésére.
A visszajelzés - hangjelzés és üzenet
kíséretében - minden gyújtásráadáskor
kigyullad, amíg nem tölt elegendő mennyiségű
üzemanyagot a tartályba. A „0” szinthez
közeledve a hangjelzés egyre sűrűbbé válik, és
az üzenet is egyre gyakrabban jelenik meg.
Feltétlen töltse fel a tartályt, mielőtt teljesen
kiürülne.
A fedél nyitásakor előfordulhat, hogy
távozó levegő zaja hallható. Ez a
nyomáscsökkenésből adódik, ami teljesen
normális jelenség, és az üzemanyagkör
tömítése idézi elő.
F

A h
átsó részén megnyomva nyissa ki a -
tanksapkával egybeépített - fedelet.
Stop & Start funkcióval szerelt
gépkocsit soha ne tankoljon STOP
üzemmódban lévő motorral. Előzőleg
feltétlenül vegye le a gyújtást a
START/STOP gomb megnyomásával.
Ellenőrzések
