CITROEN C4 SPACETOURER 2015 Kezelési útmutató (in Hungarian)

279
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

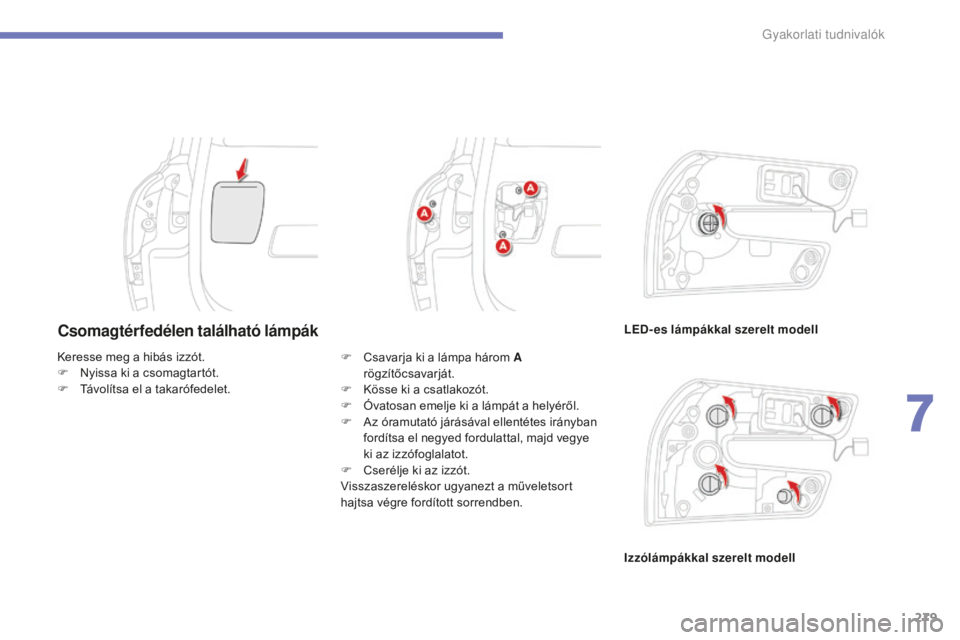

Csomagtérfedélen található lámpákLED-es lámpákkal szerelt modell
Izzólámpákkal szerelt modell
Keresse meg a hibás izzót.
F

N

yissa ki a csomagtartót.
F

T

ávolítsa el a takarófedelet. F

C

savarja ki a lámpa három A
rögzítőcsavarját.
F

K

össe ki a csatlakozót.
F

Ó

vatosan emelje ki a lámpát a helyéről.
F

A

z óramutató járásával ellentétes irányban
fordítsa el negyed fordulattal, majd vegye
ki az izzófoglalatot.
F

C

serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
7
Gyakorlati tudnival

280
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

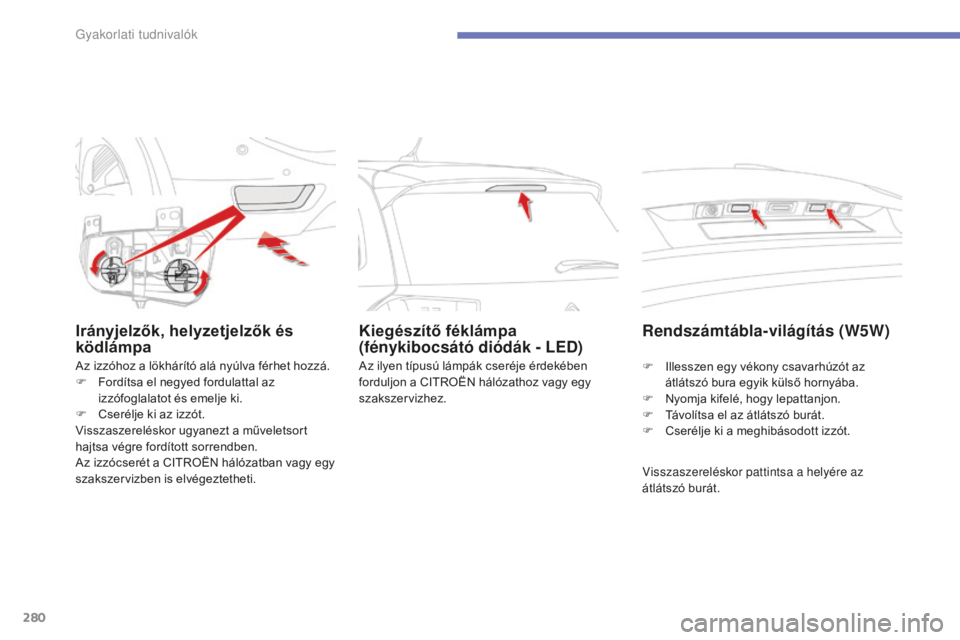

Irányjelzők, helyzetjelzők és
ködlámpa
Az izzóhoz a lökhárító alá nyúlva férhet hozzá.
F F ordítsa el negyed fordulattal az
izzófoglalatot és emelje ki.
F

C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az izzócserét a CITROËN hálózatban vagy egy
szakszervizben is elvégeztetheti. Az ilyen típusú lámpák cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Kiegészítő féklámpa
(fénykibocsátó diódák - LED)
Rendszámtábla-világítás (W5W)
visszaszereléskor pattintsa a helyére az
átlátszó burát. F
I
llesszen egy vékony csavarhúzót az
átlátszó bura egyik külső hornyába.
F
N
yomja kifelé, hogy lepattanjon.
F
T
ávolítsa el az átlátszó burát.
F
C
serélje ki a meghibásodott izzót.
Gyakorlati tudnival

281
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F

a k
övetkező oldalakon közölt táblázatok és
ábrák segítségével azonosítani kell a hibás
biztosítékot.
A biztosíték cseréje
Jó Rossz
A következő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a CITROËN hálózathoz vagy
egy szakszervizhez. Csipesz
Biztosítékcsere
A csipesz a műszer fali biztosítékdobozban
található.
Hozzáférés az eszközökhöz:
F

f
első részén a jobb, majd a bal oldalon
meghúzva pattintsa le a fedelet,
F

a n
yíllal jelölt irányban meghúzva óvatosan
vegye le a fedelet,
F

v
egye ki a csipeszt.
Hozzáférés az eszközökhöz
A biztosíték cseréjekor:
F a b iztosítékot a speciális csipesz
segítségével kell eltávolítani a foglalatból,
és ellenőrizni kell a szálak állapotát,
F

a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a CITROËN hálózatban vagy egy
szakszervizben.
7
Gyakorlati tudnival

282
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
A CITROËN semminemű felelősséget
nem vállal a nem a CITROËN által
ajánlott, nem általa szállított vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, ill. a gépjármű
javításából eredő költségekért,
különösen, ha a csatlakoztatott
kiegészítő berendezések összes
áramfelvétele meghaladja a 10 mA-t.
Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések
működéséhez méretezték.
bá
rmely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.

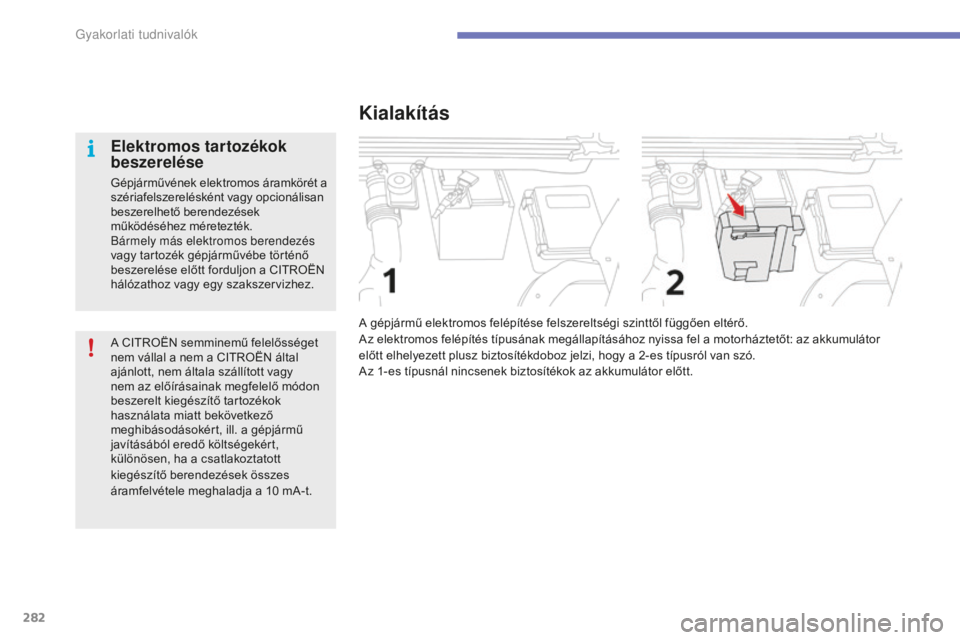

Kialakítás
A gépjármű elektromos felépítése felszereltségi szinttől függően eltérő.
Az elektromos felépítés típusának megállapításához nyissa fel a motorháztetőt: az akkumulátor
előtt elhelyezett plusz biztosítékdoboz jelzi, hogy a 2-es típusról van szó.
Az 1-es típusnál nincsenek biztosítékok az akkumulátor előtt.
Gyakorlati tudnival

283
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

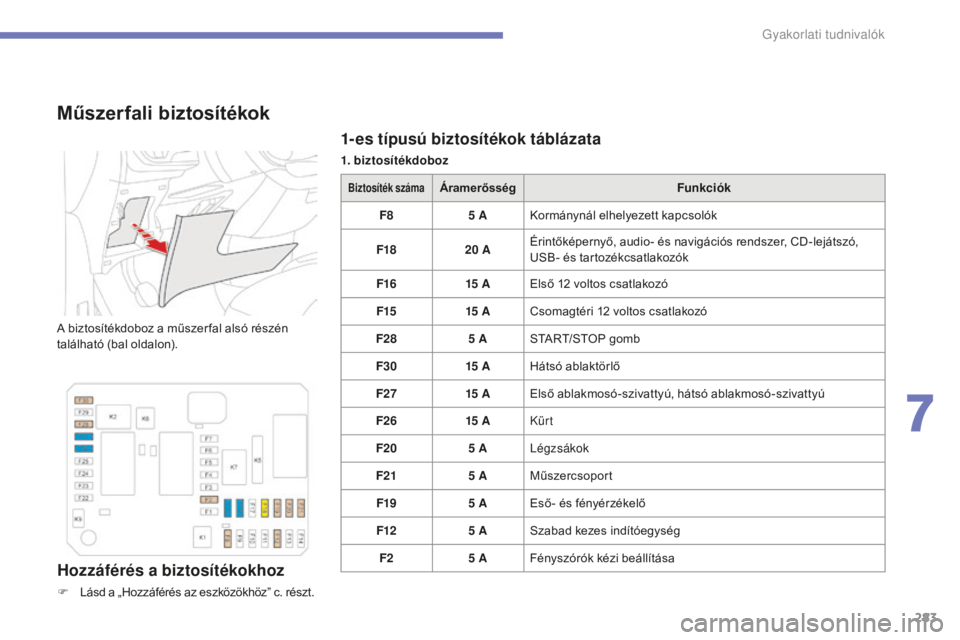

1- es típusú biztosítékok táblázata
1. biztosítékdoboz
Műszerfali biztosítékok
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).
Hozzáférés a biztosítékokhoz
F Lásd a „Hozzáférés az eszközökhöz” c. részt.
Biztosíték számaÁramerősségFunkciók
F8 5
A Kormánynál elhelyezett kapcsolók
F18 20
A Érintőképernyő, audio- és navigációs rendszer, CD-lejátszó,
USB- és tartozékcsatlakozók
F16 15


A Első 12
voltos csatlakozó
F15 15


A Csomagtéri 12
voltos csatlakozó
F28 5
A START/STOP gomb
F30 15


A Hátsó ablaktörlő
F27 15


A Első ablakmosó-szivattyú, hátsó ablakmosó-szivattyú
F26 15


A Kürt
F20 5
A
lég
zsákok
F21 5
A Műszercsoport
F19 5
A Eső- és fényérzékelő
F12 5
A Szabad kezes indítóegység
F2 5
A Fényszórók kézi beállítása
7
Gyakorlati tudnival

284
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

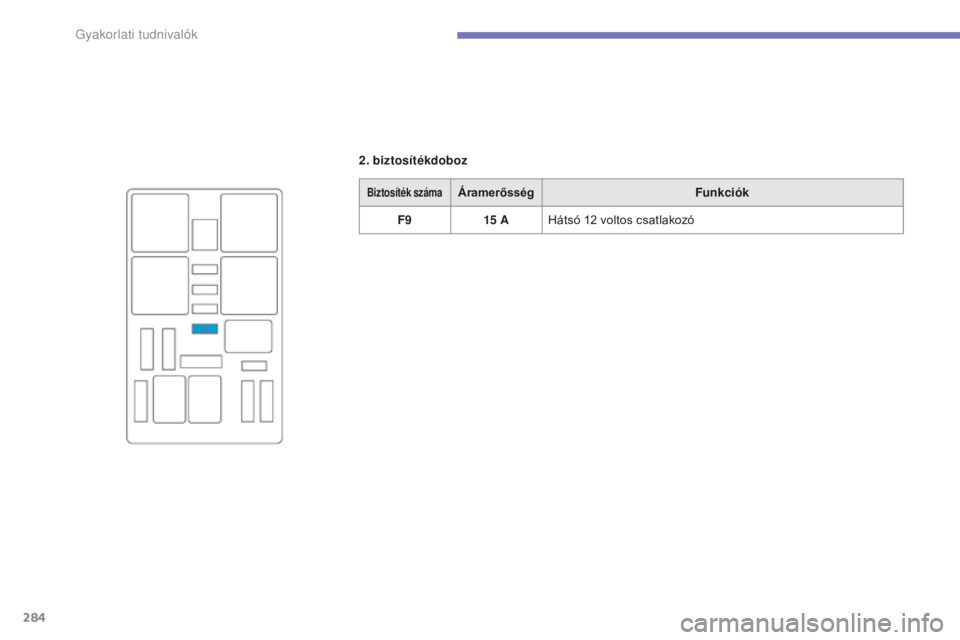

2. biztosítékdoboz
Biztosíték számaÁramerősségFunkciók
F9 15


A Hátsó 12
voltos csatlakozó
Gyakorlati tudnival

285
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

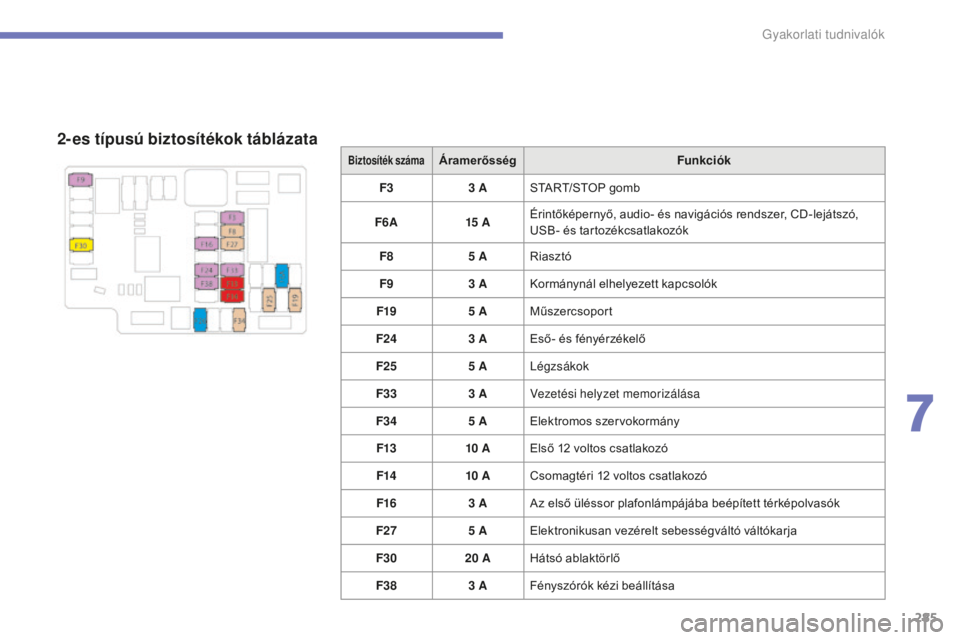

2- es típusú biztosítékok táblázata
Biztosíték számaÁramerősségFunkciók
F3 3
A START/STOP gomb
F6A 15


A Érintőképernyő, audio- és navigációs rendszer, CD-lejátszó,
USB- és tartozékcsatlakozók
F8 5
A Riasztó
F9 3
A Kormánynál elhelyezett kapcsolók
F19 5
A Műszercsoport
F24 3
A Eső- és fényérzékelő
F25 5
A
lég
zsákok
F33 3
A
ve
zetési helyzet memorizálása
F34 5
A Elektromos szervokormány
F13 10


A Első 12
voltos csatlakozó
F14 10


A Csomagtéri 12
voltos csatlakozó
F16 3
A Az első üléssor plafonlámpájába beépített térképolvasók
F27 5
A Elektronikusan vezérelt sebességváltó váltókarja
F30 20
A Hátsó ablaktörlő
F38 3
A Fényszórók kézi beállítása
7
Gyakorlati tudnival

286
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

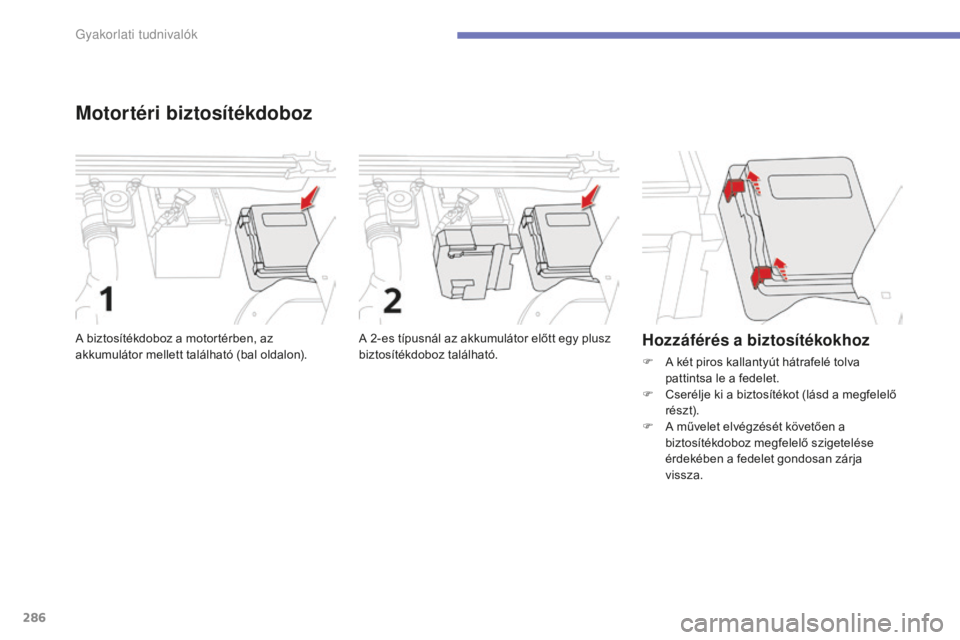

Motortéri biztosítékdoboz
A 2-es típusnál az akkumulátor előtt egy plusz
biztosítékdoboz található.
A biztosítékdoboz a motortérben, az
akkumulátor mellett található (bal oldalon).Hozzáférés a biztosítékokhoz
F A két piros kallantyút hátrafelé tolva
pattintsa le a fedelet.
F

C
serélje ki a biztosítékot (lásd a megfelelő
részt).
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza.
Gyakorlati tudnival

287
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

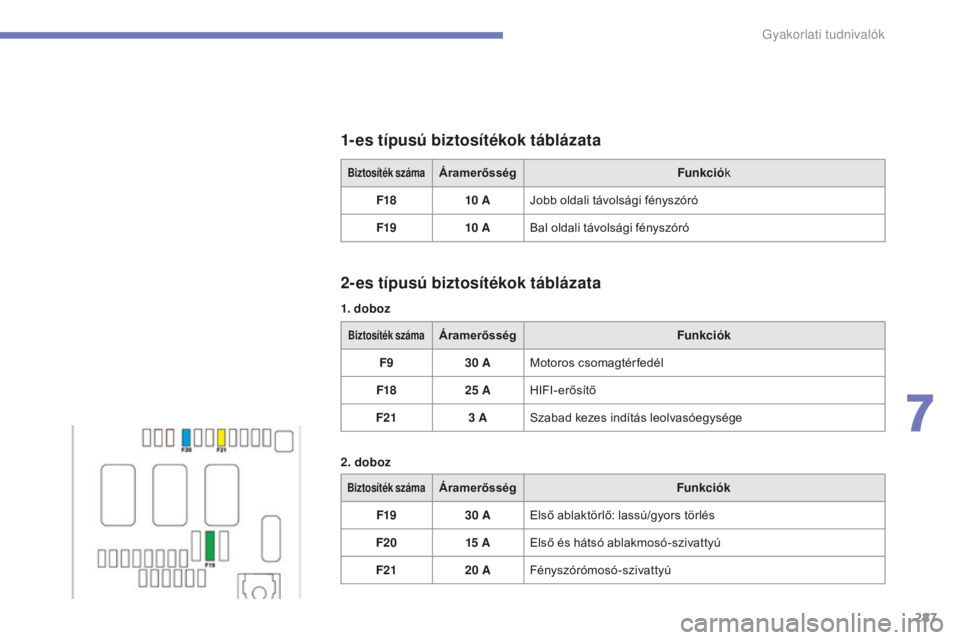

Biztosíték számaÁramerősségFunkciók
F18 10


A Jobb oldali távolsági fényszóró
F19 10


A Bal oldali távolsági fényszóró
2- es típusú biztosítékok táblázata
Biztosíték számaÁramerősség Funkciók
F9 30
A Motoros csomagtérfedél
F18 25
A HIFI-erősítő
F21 3
A Szabad kezes indítás leolvasóegysége
1- es típusú biztosítékok táblázata
1. doboz
2. doboz
Biztosíték számaÁramerősség Funkciók
F19 30
A Első ablaktörlő: lassú/gyors törlés
F20 15


A Első és hátsó ablakmosó-szivattyú
F21 20
A Fényszórómosó-szivattyú
7
Gyakorlati tudnival

288
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

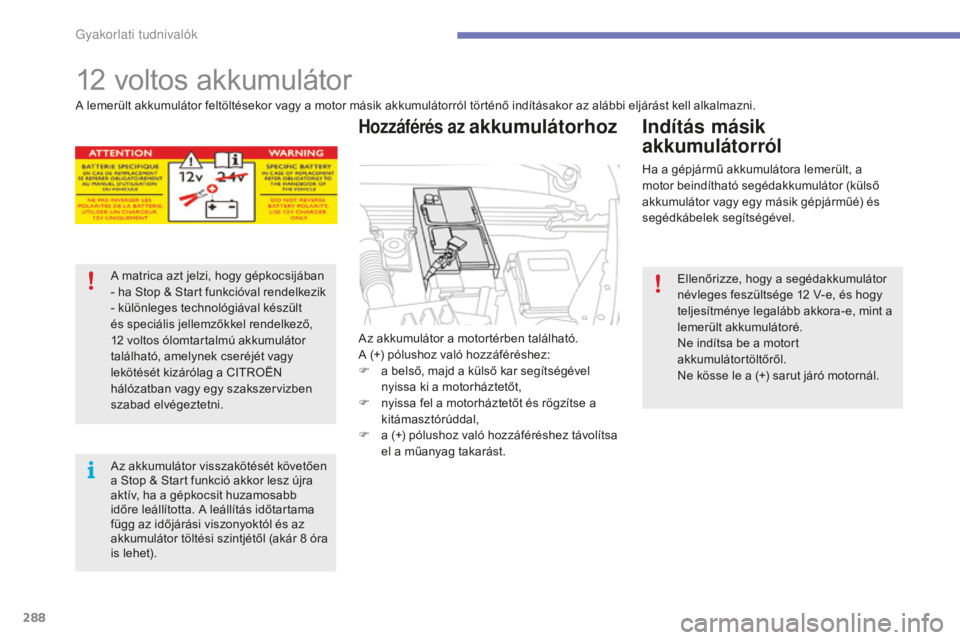

12 voltos akkumulátor
Az akkumulátor a motortérben található.
A (+) pólushoz való hozzáféréshez:
F
a b
első, majd a külső kar segítségével
nyissa ki a motorháztetőt,
F

n
yissa fel a motorháztetőt és rögzítse a
kitámasztórúddal,
F

a (
+) pólushoz való hozzáféréshez távolítsa
el a műanyag takarást.
Hozzáférés az akkumulátorhoz
A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor az alábbi eljárást kell alkalmazni.
A matrica azt jelzi, hogy gépkocsijában
- ha Stop & Start funkcióval rendelkezik
- különleges technológiával készült
és speciális jellemzőkkel rendelkező,
12
voltos ólomtartalmú akkumulátor
található, amelynek cseréjét vagy
lekötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben
szabad elvégeztetni.
Az akkumulátor visszakötését követően
a Stop & Start funkció akkor lesz újra
aktív, ha a gépkocsit huzamosabb
időre leállította. A leállítás időtartama
függ az időjárási viszonyoktól és az
akkumulátor töltési szintjétől (akár 8
óra
is lehet). Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjárműé) és
segédkábelek segítségével.
Indítás másik
akkumulátorról
Ellenőrizze, hogy a segédakkumulátor
névleges feszültsége 12
V-e, és hogy
teljesítménye legalább akkora-e, mint a
lemerült akkumulátoré.
Ne indítsa be a motort
akkumulátortöltőről.
Ne kösse le a (+) sarut járó motornál.
Gyakorlati tudnival
