CITROEN C4 SPACETOURER 2016 Eksploatavimo vadovas (in Lithuanian)

39
C4-Picasso-II_lt_Chap01_instruments-bord_ed01-2016

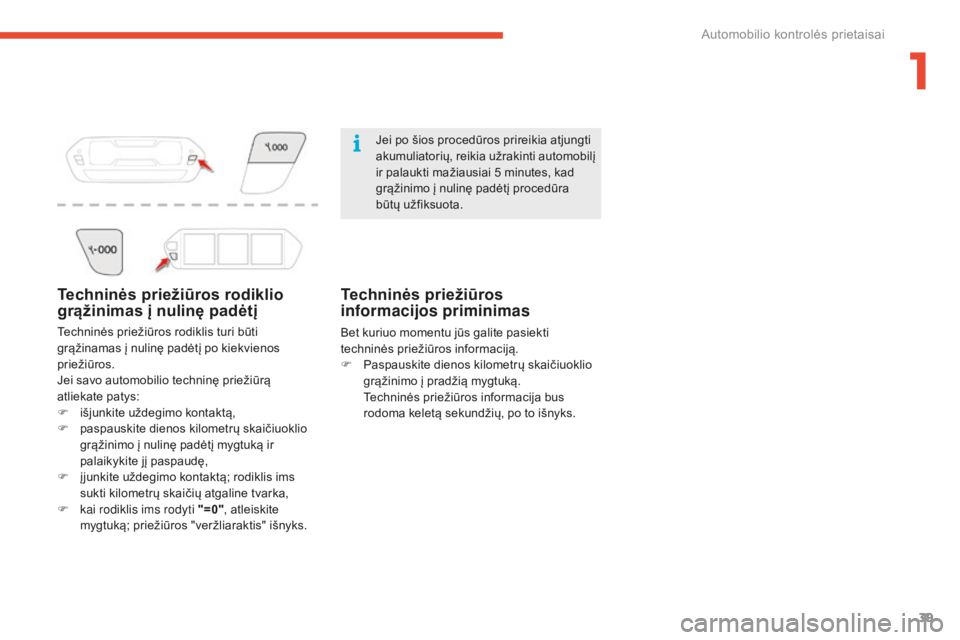

Techninės priežiūros rodiklio
grąžinimas į nulinę padėtį
Jei po šios procedūros prireikia atjungti
akumuliatorių, reikia užrakinti automobilį
ir palaukti mažiausiai 5 minutes, kad
grąžinimo į nulinę padėtį procedūra
būtų užfiksuota.
Techninės priežiūros rodiklis turi būti
grąžinamas į nulinę padėtį po kiekvienos
priežiūros.
Jei savo automobilio techninę priežiūrą
atliekate patys:
F

i

šjunkite uždegimo kontaktą,
F

pa

spauskite dienos kilometrų skaičiuoklio
grąžinimo į nulinę padėtį mygtuką ir
palaikykite jį paspaudę,
F

į

junkite uždegimo kontaktą; rodiklis ims
sukti kilometrų skaičių atgaline tvarka,
F

k

ai rodiklis ims rodyti "=0" , atleiskite
mygtuką; priežiūros "veržliaraktis" išnyks.
Techninės priežiūros
informacijos priminimas
Bet kuriuo momentu jūs galite pasiekti
techninės priežiūros informaciją.
F

P
aspauskite dienos kilometrų skaičiuoklio
grąžinimo į pradžią mygtuką.
T

echninės priežiūros informacija bus
rodoma keletą sekundžių, po to išnyks.
1
Automobilio kontrolės prietaisai

40
C4-Picasso-II_lt_Chap01_instruments-bord_ed01-2016
* Tik su 2-ojo tipo prietaisų skydeliu.

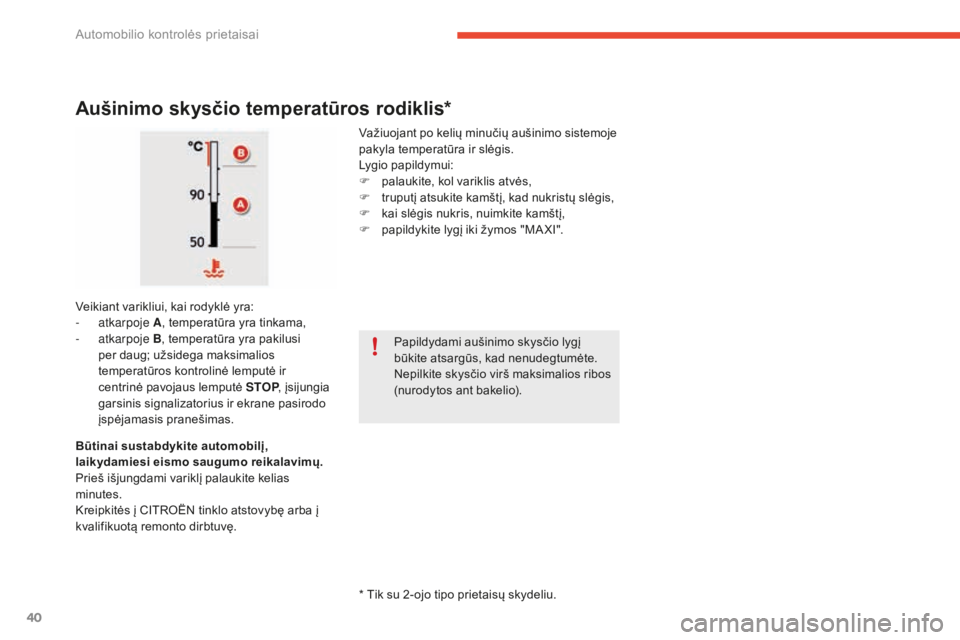

Aušinimo skysčio temperatūros rodiklis*
Važiuojant po kelių minučių aušinimo sistemoje
pakyla temperatūra ir slėgis.
Lygio papildymui:
F
p
alaukite, kol variklis atvės,
F

t
ruputį atsukite kamštį, kad nukristų slėgis,
F

k
ai slėgis nukris, nuimkite kamštį,
F

p
apildykite lygį iki žymos "MA XI".
Veikiant varikliui, kai rodyklė yra:
-

atkarpoje A, temperatūra yra tinkama,
-

atkarpoje B, temperatūra yra pakilusi
per daug; užsidega maksimalios
temperatūros kontrolinė lemputė ir
centrinė pavojaus lemputė STOP , įsijungia
garsinis signalizatorius ir ekrane pasirodo
įspėjamasis pranešimas. Papildydami aušinimo skysčio lygį
būkite atsargūs, kad nenudegtumėte.
Nepilkite skysčio virš maksimalios ribos
(nurodytos ant bakelio).
Būtinai sustabdykite automobilį,
laikydamiesi eismo saugumo reikalavimų.
Prieš išjungdami variklį palaukite kelias
minutes.
Kreipkitės į CITROËN tinklo atstovybę arba į
kvalifikuotą remonto dirbtuvę.
Automobilio kontrolės prietaisai

41
C4-Picasso-II_lt_Chap01_instruments-bord_ed01-2016

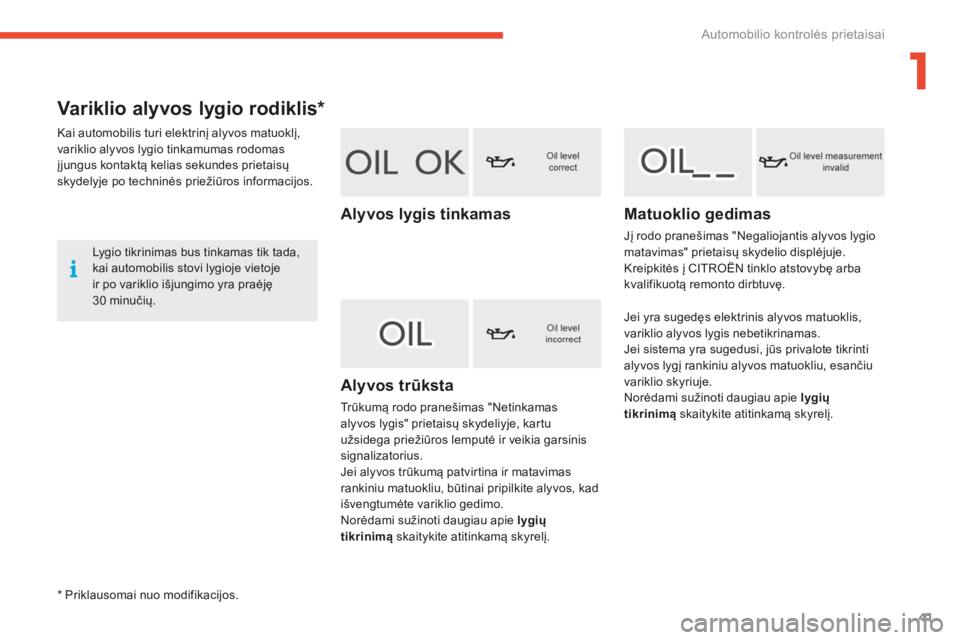

Variklio alyvos lygio rodiklis*
Kai automobilis turi elektrinį alyvos matuoklį,
variklio alyvos lygio tinkamumas rodomas
į jungus kontaktą kelias sekundes prietaisų
skydelyje po techninės priežiūros informacijos.Lygio tikrinimas bus tinkamas tik tada,
kai automobilis stovi lygioje vietoje
ir po variklio išjungimo yra praėję
30
minučių.
Alyvos lygis tinkamas
Alyvos trūksta
Trūkumą rodo pranešimas "Netinkamas
alyvos lygis" prietaisų skydeliyje, kartu
užsidega priežiūros lemputė ir veikia garsinis
signalizatorius.
Jei alyvos trūkumą patvirtina ir matavimas
rankiniu matuokliu, būtinai pripilkite alyvos, kad
išvengtumėte variklio gedimo.
Norėdami sužinoti daugiau apie lygių
tikrinimą skaitykite atitinkamą skyrelį.
Matuoklio gedimas
Jį rodo pranešimas "Negaliojantis alyvos lygio
matavimas" prietaisų skydelio displėjuje.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Jei yra sugedęs elektrinis alyvos matuoklis,
variklio alyvos lygis nebetikrinamas.
Jei sistema yra sugedusi, jūs privalote tikrinti
alyvos lygį rankiniu alyvos matuokliu, esančiu
variklio skyriuje.
Norėdami sužinoti daugiau apie lygių
tikrinimą skaitykite atitinkamą skyrelį.
* Priklausomai nuo modifikacijos.
1
Automobilio kontrolės prietaisai

42
C4-Picasso-II_lt_Chap01_instruments-bord_ed01-2016

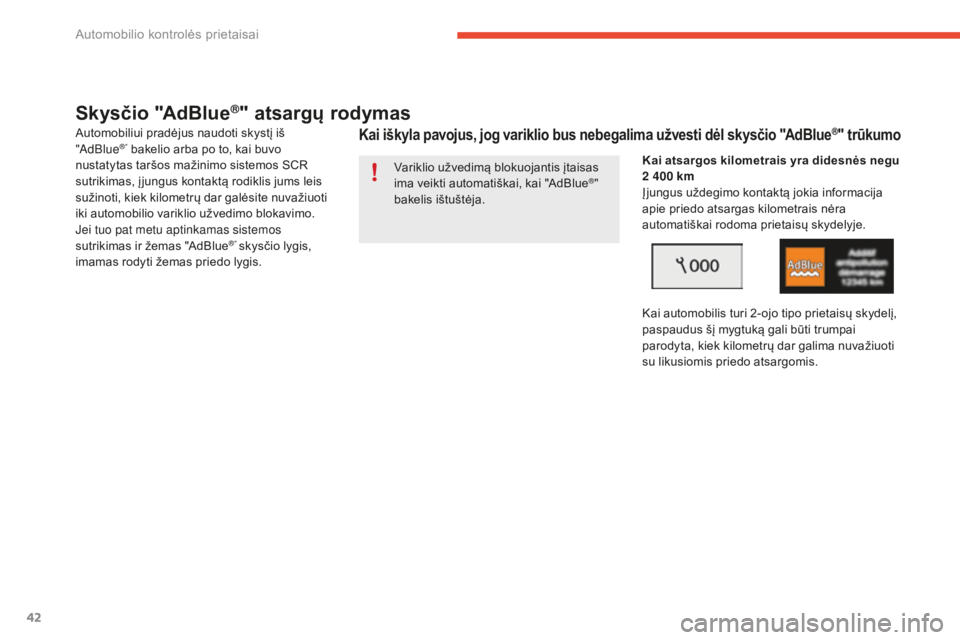

Skysčio "AdBlue®" atsargų rodymas
Automobiliui pradėjus naudoti skystį iš
"AdBlue®" bakelio arba po to, kai buvo
nustatytas taršos mažinimo sistemos SCR
sutrikimas, į jungus kontaktą rodiklis jums leis
sužinoti, kiek kilometrų dar galėsite nuvažiuoti
iki automobilio variklio užvedimo blokavimo.
Jei tuo pat metu aptinkamas sistemos
sutrikimas ir žemas "AdBlue
®" skysčio lygis,
imamas rodyti žemas priedo lygis. Kai atsargos kilometrais yra didesnės negu
2
400 km
Įjungus uždegimo kontaktą jokia informacija
apie priedo atsargas kilometrais nėra
automatiškai rodoma prietaisų skydelyje.
Kai automobilis turi 2-ojo tipo prietaisų skydelį,
paspaudus šį mygtuką gali būti trumpai
parodyta, kiek kilometrų dar galima nuvažiuoti
su likusiomis priedo atsargomis.
Kai iškyla pavojus, jog variklio bus nebegalima užvesti dėl skysčio "AdBlue®" trūkumo
Variklio užvedimą blokuojantis įtaisas
ima veikti automatiškai, kai "AdBlue®"
bakelis ištuštėja .
Automobilio kontrolės prietaisai

43
C4-Picasso-II_lt_Chap01_instruments-bord_ed01-2016

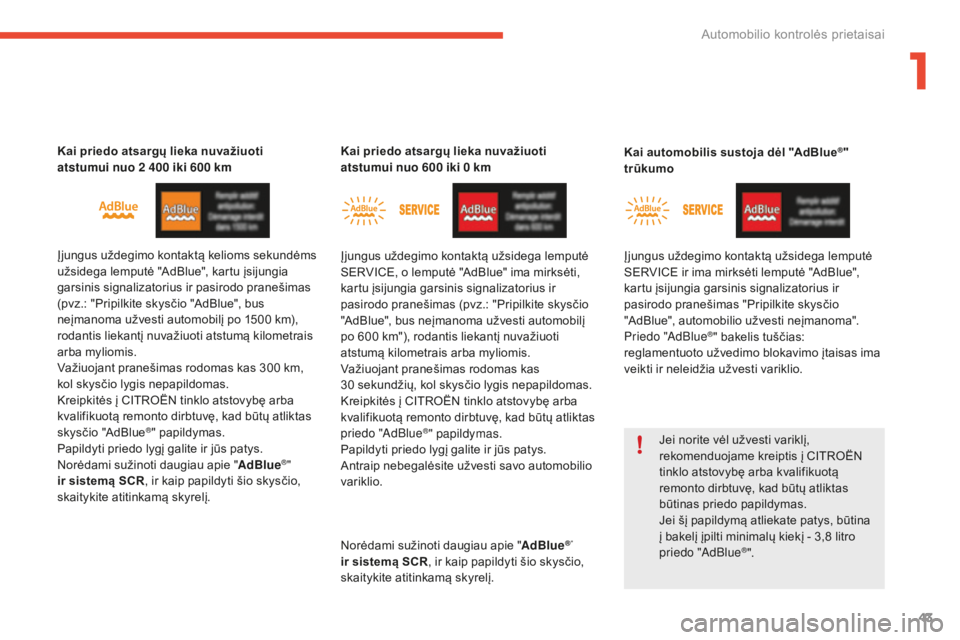

Kai priedo atsargų lieka nuvažiuoti
atstumui nuo 2 400 iki 600 km
Įjungus uždegimo kontaktą kelioms sekundėms
užsidega lemputė "AdBlue", kartu įsijungia
garsinis signalizatorius ir pasirodo pranešimas
(pvz.: "Pripilkite skysčio "AdBlue", bus
neįmanoma užvesti automobilį po 1500
km),
rodantis liekantį nuvažiuoti atstumą kilometrais
arba myliomis.
Važiuojant pranešimas rodomas kas 300
km,
kol skysčio lygis nepapildomas.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę, kad būtų atliktas
skysčio "AdBlue
®" papildymas.
Papildyti priedo lygį galite ir jūs patys.
Norėdami sužinoti daugiau apie " AdBlue
®"
ir sistemą SCR , ir kaip papildyti šio skysčio,
skaitykite atitinkamą skyrelį. Kai priedo atsargų lieka nuvažiuoti
atstumui nuo 600
iki 0 km
Įjungus uždegimo kontaktą užsidega lemputė
SERVICE, o lemputė "AdBlue" ima mirksėti,
kartu įsijungia garsinis signalizatorius ir
pasirodo pranešimas (pvz.: "Pripilkite skysčio
"AdBlue", bus neįmanoma užvesti automobilį
po 600 km"), rodantis liekantį nuvažiuoti
atstumą kilometrais arba myliomis.
Važiuojant pranešimas rodomas kas
30 sekundžių, kol skysčio lygis nepapildomas.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę, kad būtų atliktas
priedo "AdBlue
®" papildymas .
Papildyti priedo lygį galite ir jūs patys.
Antraip nebegalėsite užvesti savo automobilio
variklio. Kai automobilis sustoja dėl "AdBlue
®"
trūkumo
Įjungus uždegimo kontaktą užsidega lemputė
SERVICE ir ima mirksėti lemputė "AdBlue",
kartu įsijungia garsinis signalizatorius ir
pasirodo pranešimas "Pripilkite skysčio
"AdBlue", automobilio užvesti neįmanoma".
Priedo "AdBlue
®" bakelis tuščias:
reglamentuoto užvedimo blokavimo įtaisas ima
veikti ir neleidžia užvesti variklio.
Jei norite vėl užvesti variklį,
rekomenduojame kreiptis į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę, kad būtų atliktas
būtinas priedo papildymas.
Jei šį papildymą atliekate patys, būtina
į bakelį įpilti minimalų kiekį - 3,8
litro
priedo "AdBlue
®".
Norėdami sužinoti daugiau apie "
AdBlue®"
ir sistemą SCR , ir kaip papildyti šio skysčio,
skaitykite atitinkamą skyrelį.
1
Automobilio kontrolės prietaisai

44
C4-Picasso-II_lt_Chap01_instruments-bord_ed01-2016

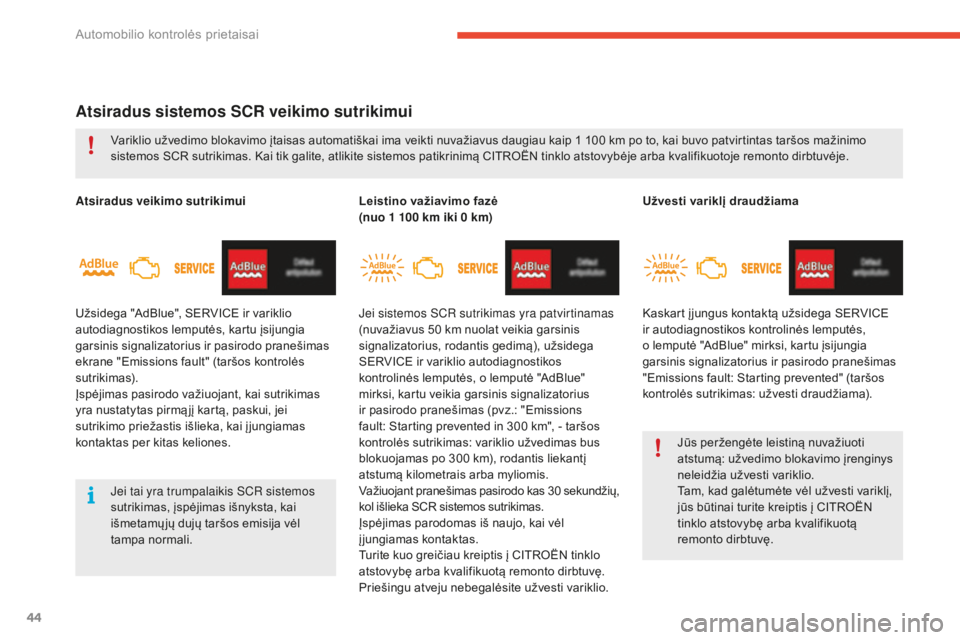

Atsiradus sistemos SCR veikimo sutrikimui
Atsiradus veikimo sutrikimui
Užsidega "AdBlue", SERVICE ir variklio
autodiagnostikos lemputės, kartu įsijungia
garsinis signalizatorius ir pasirodo pranešimas
ekrane "Emissions fault" (taršos kontrolės
sutrikimas).
Įspėjimas pasirodo važiuojant, kai sutrikimas
yra nustatytas pirmą jį kartą, paskui, jei
sutrikimo priežastis išlieka, kai į jungiamas
kontaktas per kitas keliones.Leistino važiavimo fazė
(nuo 1
100 km iki 0 km)
Jei sistemos SCR sutrikimas yra patvirtinamas
(nuvažiavus 50
km nuolat veikia garsinis
signalizatorius, rodantis gedimą), užsidega
SERVICE ir variklio autodiagnostikos
kontrolinės lemputės, o lemputė "AdBlue"
mirksi, kartu veikia garsinis signalizatorius
ir pasirodo pranešimas (pvz.: "Emissions
fault: Starting prevented in 300
km", - taršos
kontrolės sutrikimas: variklio užvedimas bus
blokuojamas po 300
km), rodantis liekantį
atstumą kilometrais arba myliomis.
Važiuojant pranešimas pasirodo kas 30

s
ekundžių,
kol išlieka SCR sistemos sutrikimas.
Įspėjimas parodomas iš naujo, kai vėl
įjungiamas kontaktas.
Turite kuo greičiau kreiptis į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Priešingu atveju nebegalėsite užvesti variklio.
Variklio užvedimo blokavimo įtaisas automatiškai ima veikti nuvažiavus daugiau kaip 1
100 km po to, kai buvo patvirtintas taršos mažinimo
sistemos SCR sutrikimas. Kai tik galite, atlikite sistemos patikrinimą CITROËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Jei tai yra trumpalaikis SCR sistemos
sutrikimas, įspėjimas išnyksta, kai
išmetamų jų dujų taršos emisija vėl
tampa normali. Užvesti variklį draudžiama
Kaskart į jungus kontaktą užsidega SERVICE
ir autodiagnostikos kontrolinės lemputės,
o lemputė "AdBlue" mirksi, kartu įsijungia
garsinis signalizatorius ir pasirodo pranešimas
"Emissions fault: Starting prevented" (taršos
kontrolės sutrikimas: užvesti draudžiama).
Jūs peržengėte leistiną nuvažiuoti
atstumą: užvedimo blokavimo įrenginys
neleidžia užvesti variklio.
Tam, kad galėtumėte vėl užvesti variklį,
jūs būtinai turite kreiptis į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Automobilio kontrolės prietaisai

45
C4-Picasso-II_lt_Chap01_instruments-bord_ed01-2016

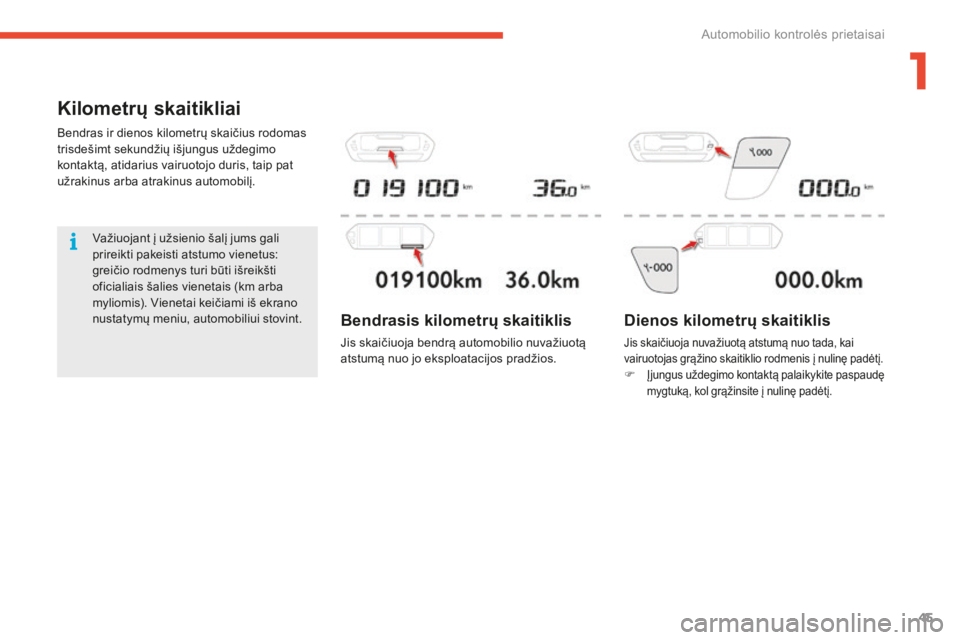

Kilometrų skaitikliai
Bendras ir dienos kilometrų skaičius rodomas
trisdešimt sekundžių išjungus uždegimo
kontaktą, atidarius vairuotojo duris, taip pat
užrakinus arba atrakinus automobilį.Važiuojant į užsienio šalį jums gali
prireikti pakeisti atstumo vienetus:
greičio rodmenys turi būti išreikšti
oficialiais šalies vienetais (km arba
myliomis). Vienetai keičiami iš ekrano
nustatymų meniu, automobiliui stovint.
Dienos kilometrų skaitiklis
Jis skaičiuoja nuvažiuotą atstumą nuo tada, kai
vairuotojas grąžino skaitiklio rodmenis į nulinę padėtį.
F Įjungus uždegimo kontaktą palaikykite paspaudę
mygtuką, kol grąžinsite į nulinę padėtį.
Bendrasis kilometrų skaitiklis
Jis skaičiuoja bendrą automobilio nuvažiuotą
atstumą nuo jo eksploatacijos pradžios.
1
Automobilio kontrolės prietaisai

46
C4-Picasso-II_lt_Chap01_instruments-bord_ed01-2016

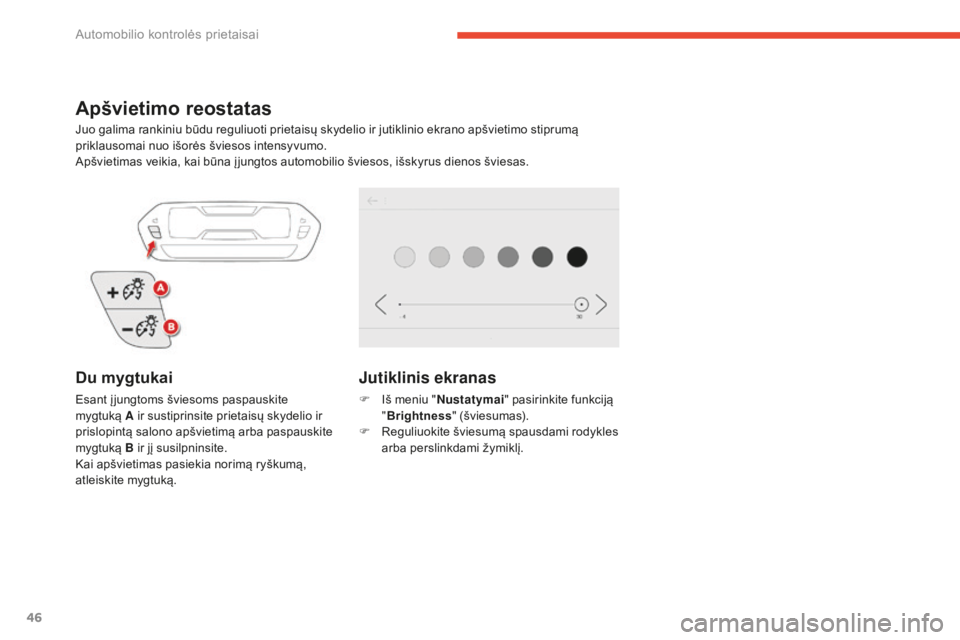

Apšvietimo reostatas
Juo galima rankiniu būdu reguliuoti prietaisų skydelio ir jutiklinio ekrano apšvietimo stiprumą
priklausomai nuo išorės šviesos intensyvumo.
Apšvietimas veikia, kai būna į jungtos automobilio šviesos, išskyrus dienos šviesas.
Du mygtukai
Esant įjungtoms šviesoms paspauskite
mygtuką A ir sustiprinsite prietaisų skydelio ir
prislopintą salono apšvietimą arba paspauskite
mygtuką B ir jį susilpninsite.
Kai apšvietimas pasiekia norimą ryškumą,
atleiskite mygtuką.
Jutiklinis ekranas
F Iš meniu " Nustatymai" pasirinkite funkciją
" Brightness " (šviesumas).
F

R
eguliuokite šviesumą spausdami rodykles
arba perslinkdami žymiklį.
Automobilio kontrolės prietaisai

47
C4-Picasso-II_lt_Chap01_instruments-bord_ed01-2016

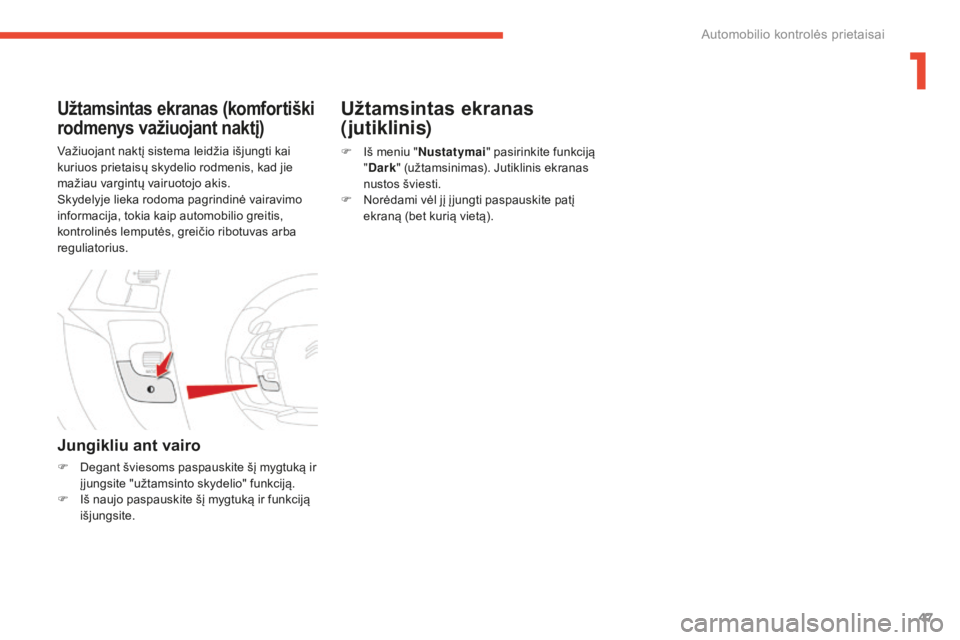

Važiuojant naktį sistema leidžia išjungti kai
kuriuos prietaisų skydelio rodmenis, kad jie
mažiau vargintų vairuotojo akis.
Skydelyje lieka rodoma pagrindinė vairavimo
informacija, tokia kaip automobilio greitis,
kontrolinės lemputės, greičio ribotuvas arba
reguliatorius.
Jungikliu ant vairo
F Degant šviesoms paspauskite šį mygtuką ir į jungsite "užtamsinto skydelio" funkciją.
F

I
š naujo paspauskite šį mygtuką ir funkciją
išjungsite.
Užtamsintas ekranas
(jutiklinis)Užtamsintas ekranas (komfortiški
rodmenys važiuojant naktį)
F Iš meniu " Nustatymai" pasirinkite funkciją
" Dark " (užtamsinimas). Jutiklinis ekranas
nustos šviesti.
F

N
orėdami vėl jį į jungti paspauskite patį
ekraną (bet kurią vietą).
1
Automobilio kontrolės prietaisai

48
C4-Picasso-II_lt_Chap01_instruments-bord_ed01-2016
Automobilio kompiuteris
1-ojo tipo prietaisų skydelis
Tai sistema, kuri jums teikia informaciją apie jūsų kelionę (degalų atsargas kilometrais, degalų sąnaudas ir kt.).
Rodmenų rodymas jutikliniame ekrane
Nuolatiniai rodmenys:
F P asirinkite funkciją " Automobilio
kompiuteris " iš meniu "Taikomosios
programos ".
Automobilio kompiuterio informacija yra
rodoma atskirose skiltyse.
F

P
aspauskite vieną iš mygtukų, kad būtų
parodyta norima skiltis. Skiltyje su esamo momento informacija rasite:
-

l
ikusias degalų atsargas,
-
e
samo momento degalų sąnaudas,
-
s
istemos "Stop & Start" laiko skaitiklį.
Pirmosios kelio atkarpos skiltyje "1" rasite:
-
n
uvažiuotą atstumą,
-
v
idutines degalų sąnaudas,
-
v
idutinį greitį,
sk

aičiuojamą pirmajai kelio atkarpai,
Antrosios kelio atkarpos skiltyje "2" rasite:
-

n
uvažiuotą atstumą,
-
v

idutines degalų sąnaudas,
-

v
idutinį greitį,
sk

aičiuojamą antrajai kelio atkarpai,
Grąžinimas į nulinę padėtį
F Kai parodomi norimos kelio atkarpos rodmenys, paspauskite grąžinimo į nulinę
padėtį mygtuką arba stiklo valytuvų
jungiklio galą.
Kelio atkarpos "1" ir "2" yra nepriklausomos ir
naudojamos vienodai.
Pavyzdžiui, kelio atkarpoje "1" gali būti
nustatomi dienos duomenys, o atkarpoje "2" -
mėnesio duomenys.
Duomenys yra pasiekiami iš meniu "
Vairavimas".
Laikini rodmenys atskirame lange:
F

P

aspauskite stiklo valytuvų jungiklio galą
ir galėsite pasiekti informaciją bei į jungti
įvairių skilčių rodymą.
Automobilio kontrolės prietaisai
