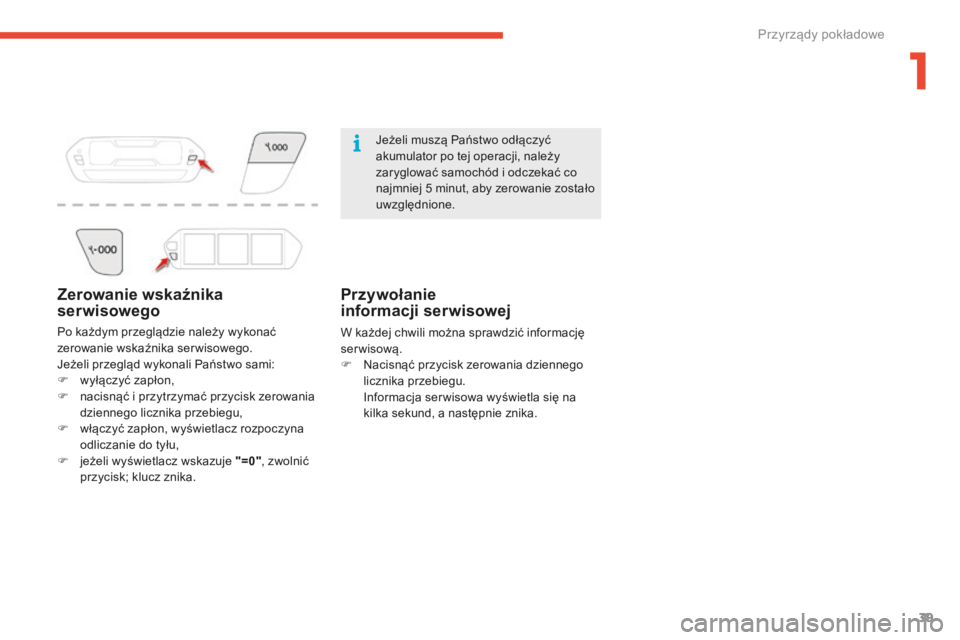

Zerowanie wskaźnika
serwisowego
Jeżeli muszą Państwo odłączyć
a kumulator po tej operacji, należy
zaryglować samochód i
odczekać co
najmniej 5
minut, aby zerowanie zostało
uwzględnione.
Po każdym przeglądzie należy wykonać
zerowanie wskaźnika serwisowego.
Jeżeli

przegląd wykonali

Państwo sami:
F

w

yłączyć zapłon,
F

n

acisnąć i

przytrzymać przycisk zerowania
dziennego licznika przebiegu,
F

w

łączyć zapłon, wyświetlacz rozpoczyna
odliczanie do tyłu,
F

j

eżeli

wyświetlacz wskazuje "=0" , zwolnić
przycisk; klucz znika.
Przywołanie
informacji serwisowej
W każdej chwili można sprawdzić informację
ser wisową.
F

N
acisnąć przycisk zerowania dziennego
licznika przebiegu.
I

nformacja ser wisowa wyświetla się na
kilka sekund, a następnie znika.
1
Przyrządy pokładowe

40
C4-Picasso-II_pl_Chap01_instruments-bord_ed01-2016
* Wyłącznie z zestawem wskaźników typu 2.

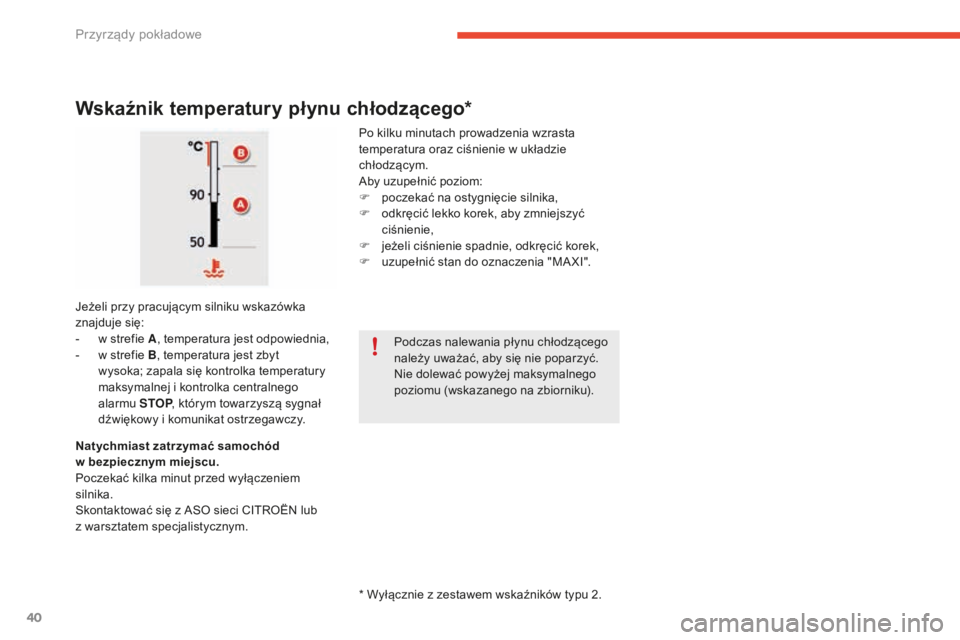

Wskaźnik temperatury płynu chłodzącego*
Po kilku minutach prowadzenia wzrasta
temperatura oraz ciśnienie w układzie
chłodzącym.
Aby uzupełnić poziom:
F

p
oczekać na ostygnięcie silnika,
F

o
dkręcić lekko korek, aby zmniejszyć
ciśnienie,
F

j
eżeli ciśnienie spadnie, odkręcić korek,
F

u
zupełnić stan do oznaczenia "MA XI".
Jeżeli

przy pracującym silniku wskazówka
znajduje się:
-

w


strefie A , temperatura jest odpowiednia,
-

w


strefie B , temperatura jest zbyt
wysoka; zapala się kontrolka temperatury
maksymalnej i

kontrolka centralnego
alarmu STOP, którym towarzyszą sygnał
dźwiękowy i

komunikat ostrzegawczy. Podczas nalewania płynu chłodzącego
należy uważać, aby się nie poparzyć.
Nie dolewać powyżej maksymalnego
poziomu (wskazanego na zbiorniku).
Natychmiast zatrzymać samochód
w

bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem
silnika.
Skontaktować się z

ASO sieci

CITROËN lub
z

warsztatem specjalistycznym.
Przyrządy pokładowe

41
C4-Picasso-II_pl_Chap01_instruments-bord_ed01-2016

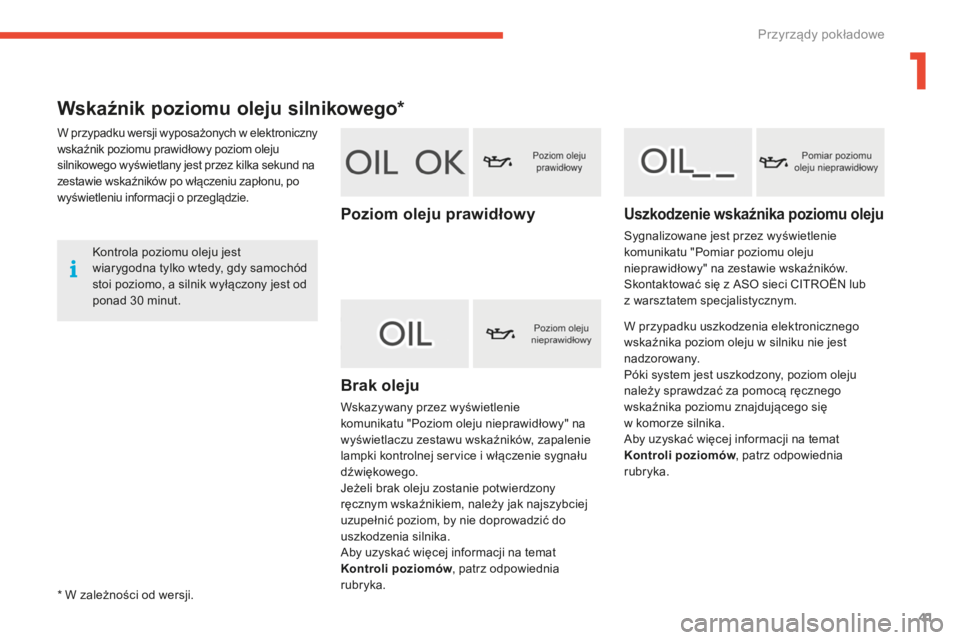

Wskaźnik poziomu oleju silnikowego*
W przypadku wersji wyposażonych w e lektroniczny
wskaźnik poziomu prawidłowy poziom oleju
silnikowego wyświetlany jest przez kilka sekund na
zestawie wskaźników
po włączeniu zapłonu, po
wyświetleniu informacji
o przeglądzie
.
Kontrola poziomu oleju jest
wiarygodna tylko wtedy, gdy samochód
stoi

poziomo, a silnik wyłączony jest od
ponad 30

minut.
Poziom oleju prawidłowy
Brak oleju
Wskazywany przez wyświetlenie
komunikatu "Poziom oleju nieprawidłowy" na
wyświetlaczu zestawu wskaźników, zapalenie
lampki kontrolnej service i włączenie sygnału
dźwiękowego.
Jeżeli
brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika.
Aby uzyskać więcej informacji
na temat
Kontroli
p

oziomów, patrz odpowiednia
rubryka.
Uszkodzenie wskaźnika poziomu oleju
Sygnalizowane jest przez wyświetlenie
komunikatu "Pomiar poziomu oleju
nieprawidłowy" na zestawie wskaźników.
Skontaktować się z ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
W przypadku uszkodzenia elektronicznego
wskaźnika poziom oleju w
silniku nie jest
nadzorowany.
Póki
system jest uszkodzony, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu znajdującego się
w
komorze silnika.
Aby uzyskać więcej informacji
na temat
Kontroli
p

oziomów, patrz odpowiednia
rubryka.
* W zależności od wersji.
1
Przyrządy pokładowe

42
C4-Picasso-II_pl_Chap01_instruments-bord_ed01-2016

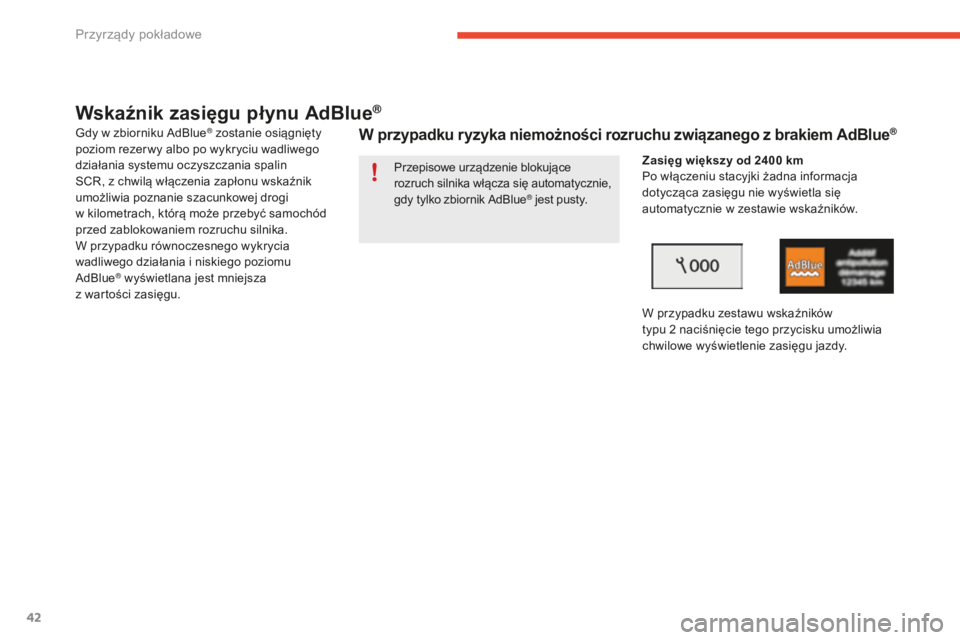

Wskaźnik zasięgu płynu AdBlue®
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin
SCR, z

chwilą włączenia zapłonu wskaźnik
umożliwia poznanie szacunkowej drogi
w

kilometrach, którą może przebyć samochód
przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i

niskiego poziomu
AdBlue
® wyświetlana jest mniejsza
z

wartości zasięgu. Zasięg większy od 2400
km
Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
W przypadku zestawu wskaźników
typu 2
naciśnięcie tego przycisku umożliwia
chwilowe wyświetlenie zasięgu jazdy.
W przypadku ryzyka niemożności rozruchu związanego z brakiem AdBlue®
Przepisowe urządzenie blokujące
rozruch silnika włącza się automatycznie,
gdy tylko zbiornik AdBlue
® jest pusty.
Przyrządy pokładowe

43
C4-Picasso-II_pl_Chap01_instruments-bord_ed01-2016

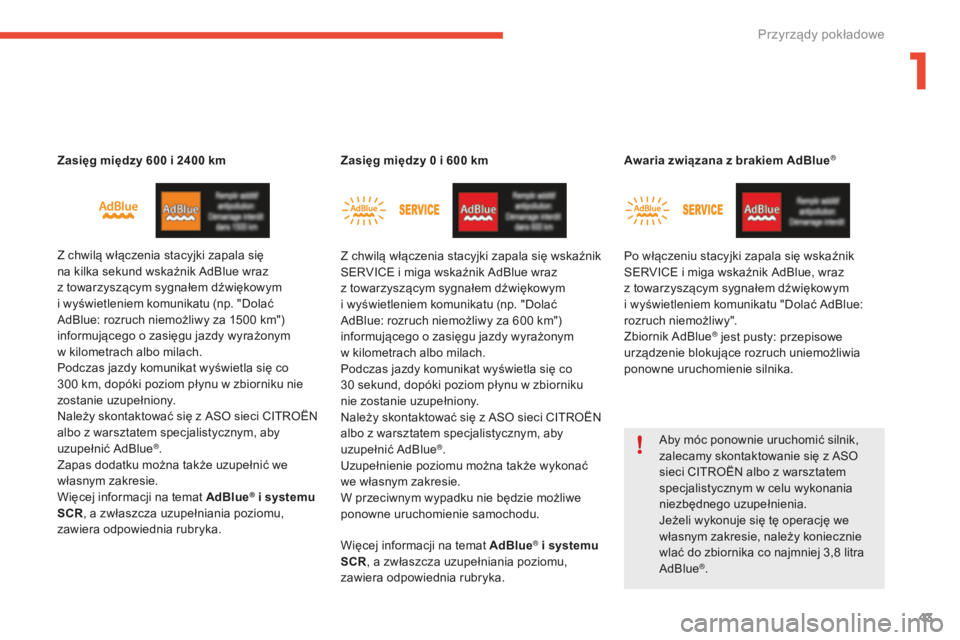

Zasięg między 600 i 2400 km
Z c hwilą włączenia stacyjki zapala się
na kilka sekund wskaźnik AdBlue wraz
z
towarzyszącym sygnałem dźwiękowym
i
wyświetleniem komunikatu (np. "Dolać
AdBlue: rozruch niemożliwy za 1500
km")
informującego o
zasięgu jazdy wyrażonym
w
kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
300
km, dopóki poziom płynu w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z

A
SO sieci
C
ITROËN
albo z
warsztatem specjalistycznym, aby
uzupełnić AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Więcej informacji na temat AdBlue
® i systemu
SCR , a zwłaszcza uzupełniania poziomu,
zawiera odpowiednia rubryka. Zasięg między 0
i 600 km
Z chwilą włączenia stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik AdBlue wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu (np. "Dolać
AdBlue: rozruch niemożliwy za 600 km")
informującego o zasięgu jazdy wyrażonym
w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki poziom płynu w zbiorniku
nie zostanie uzupełniony.
Należy skontaktować się z
A
SO sieci
C
ITROËN
albo z warsztatem specjalistycznym, aby
uzupełnić AdBlue
®.
Uzupełnienie poziomu można także wykonać
we własnym zakresie.
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu. Awaria związana z brakiem AdBlue
®
Po włączeniu stacyjki zapala się wskaźnik
S ERVICE i miga wskaźnik AdBlue, wraz
z
towarzyszącym sygnałem dźwiękowym
i
wyświetleniem komunikatu "Dolać AdBlue:
rozruch niemożliwy".
Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie się z
ASO
sieci

CITROËN albo z warsztatem
specjalistycznym w
celu wykonania
niezbędnego uzupełnienia.
Jeżeli

wykonuje się tę operację we
własnym zakresie, należy koniecznie
wlać do zbiornika co najmniej 3,8
litra
AdBlue
®.
Więcej informacji na temat AdBlue
® i systemu
SCR , a zwłaszcza uzupełniania poziomu,
zawiera odpowiednia rubryka.
1
Przyrządy pokładowe

44
C4-Picasso-II_pl_Chap01_instruments-bord_ed01-2016
W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR
W przypadku w ykr ycia niesprawności
Kontrolki AdBlue, SERVICE
i
autodiagnostyki silnika się zapalają oraz
towarzyszy im sygnał dźwiękowy i
wyświetlenie
komunikatu "Usterka oczyszczania spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki
przy kolejnej
jeździe, dopóki
utrzymuje się przyczyna
niesprawności. Podczas fazy dozwolonej jazdy (pomiędzy
1100
km i 0 km)
Jeżeli
niesprawność systemu SCR potwierdzi się
(po przejechaniu 50
km z ciągłym wyświetlaniem
sygnału niesprawności), zapalają się
kontrolki
SERVICE i autodiagnostyki silnika oraz
miga kontrolka AdBlue wraz z
towarzyszącym
sygnałem dźwiękowym i
wyświetleniem
komunikatu (np. "Usterka oczyszczania spalin:
Rozruch zabroniony za 300
km") podającego
zasięg jazdy wyrażony w
kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30
sekund, dopóki niesprawność systemu
oczyszczania spalin SCR się utrzymuje.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli
Państwo
ponownie uruchomić samochodu.
Urządzenie blokujące rozruch silnika włącza się automatycznie po przebyciu ponad 1100

k
m po potwierdzeniu usterki
s
ystemu czystości
s
palin
SCR. Należy możliwie jak najszybciej zlecić sprawdzenie systemu w ASO sieci CITROËN albo w warsztacie specjalistycznym.
Jeżeli jest to chwilowa niesprawność,
alarm znika w
trakcie następnej jazdy,
po kontroli
autodiagnostyki systemu
oczyszczania spalin SCR. Rozruch zabroniony
Przy każdym włączeniu stacyjki
zapalają się
kontrolki
SERVICE i autodiagnostyki silnika
oraz miga kontrolka AdBlue wraz
z
towarzyszącym sygnałem dźwiękowym
i
wyświetleniem komunikatu "Usterka
oczyszczania spalin: Rozruch zabroniony".
Dopuszczalna granica przebiegu
została przekroczona: urządzenie
blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie zwrócić się do ASO
sieci
CITROËN albo do warsztatu
specjalistycznego.
Przyrządy pokładowe

45
C4-Picasso-II_pl_Chap01_instruments-bord_ed01-2016

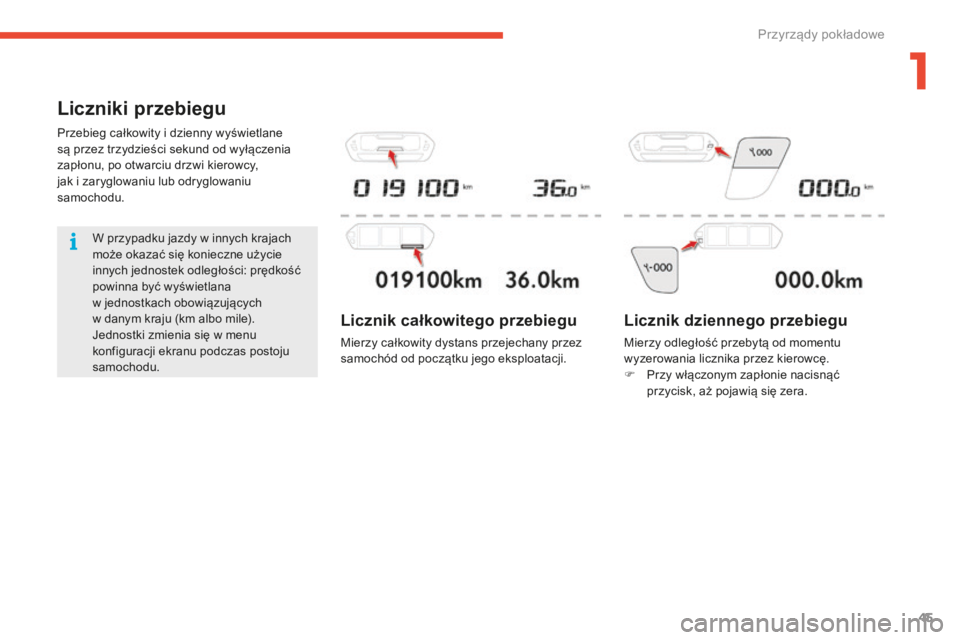

Liczniki przebiegu
Przebieg całkowity i dzienny wyświetlane
s ą przez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi
kierowcy,
jak i
zaryglowaniu lub odryglowaniu
samochodu.
W przypadku jazdy w
innych krajach
może okazać się konieczne użycie
innych jednostek odległości: prędkość
powinna być wyświetlana
w
jednostkach obowiązujących
w
danym kraju (km albo mile).
Jednostki
zmienia się w menu
konfiguracji
ekranu podczas postoju
samochodu.
Licznik dziennego przebiegu
Mierzy odległość przebytą od momentu
wyzerowania licznika przez kierowcę.
F

P
rzy włączonym zapłonie nacisnąć
przycisk, aż pojawią się zera.
Licznik całkowitego przebiegu
Mierzy całkowity dystans przejechany przez
samochód od początku jego eksploatacji.
1
Przyrządy pokładowe

46
C4-Picasso-II_pl_Chap01_instruments-bord_ed01-2016
Potencjometr oświetlenia
Umożliwia ręczną regulację oświetlenia zestawu wskaźników i tabletu dotykowego w zależności od
o świetlenia z zewnątrz.
Działa tylko wtedy, gdy włączone są światła samochodu, z wyjątkiem świateł dziennych.
Dwa przyciski
Przy włączonych światłach wcisnąć przycisk A ,
a by zwiększyć natężenie oświetlenia
stanowiska kierowcy i podświetlenia
samochodu, lub przycisk B, aby zmniejszyć
natężenie oświetlenia.
Po ustawieniu żądanego natężenia oświetlenia
zwolnić przycisk.
Tablet dotykowy
F W menu Ustawienia wybrać " Jasność ".
F W yregulować jasność, używając strzałek
lub przesuwając kursor.
Przyrządy pokładowe

47
C4-Picasso-II_pl_Chap01_instruments-bord_ed01-2016

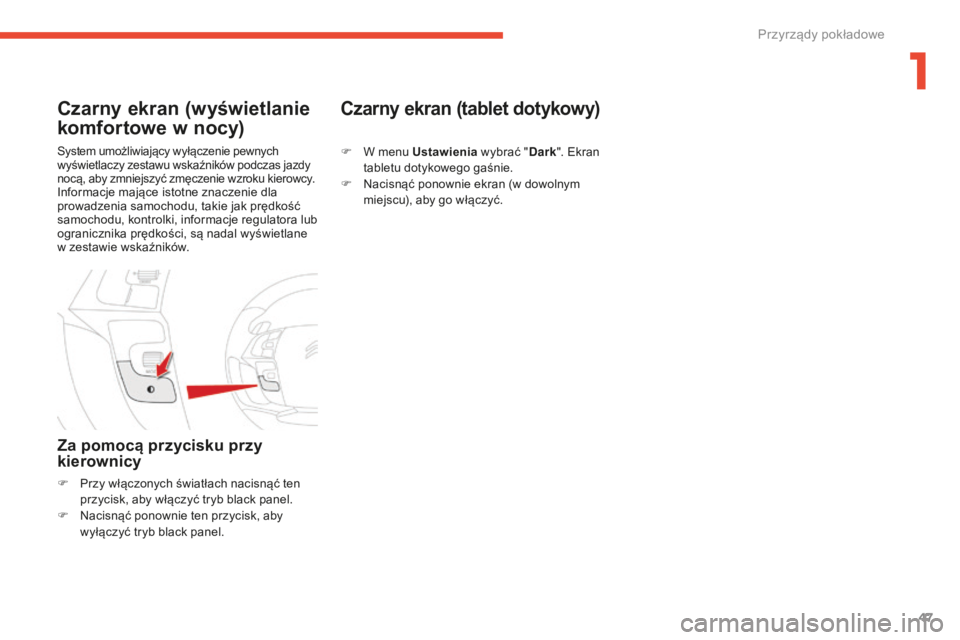

System umożliwiający wyłączenie pewnych
wyświetlaczy zestawu wskaźników podczas jazdy
nocą, aby zmniejszyć zmęczenie wzroku kierowcy.
Informacje mające istotne znaczenie dla
prowadzenia samochodu, takie jak prędkość
samochodu, kontrolki, informacje regulatora lub
ogranicznika prędkości, są nadal wyświetlane
w zestawie wskaźników.
Za pomocą przycisku przy
kierownicy
F Przy włączonych światłach nacisnąć ten
przycisk, aby włączyć tryb black panel.
F

N
acisnąć ponownie ten przycisk, aby
wyłączyć tryb black panel.
Czarny ekran (tablet dotykowy)Czarny ekran (wyświetlanie
komfortowe w
no
cy)
F W menu Ustawienia wybrać "Dark". Ekran
tabletu dotykowego gaśnie.
F

N
acisnąć ponownie ekran (w dowolnym
miejscu), aby go włączyć.
1
Przyrządy pokładowe

48
C4-Picasso-II_pl_Chap01_instruments-bord_ed01-2016

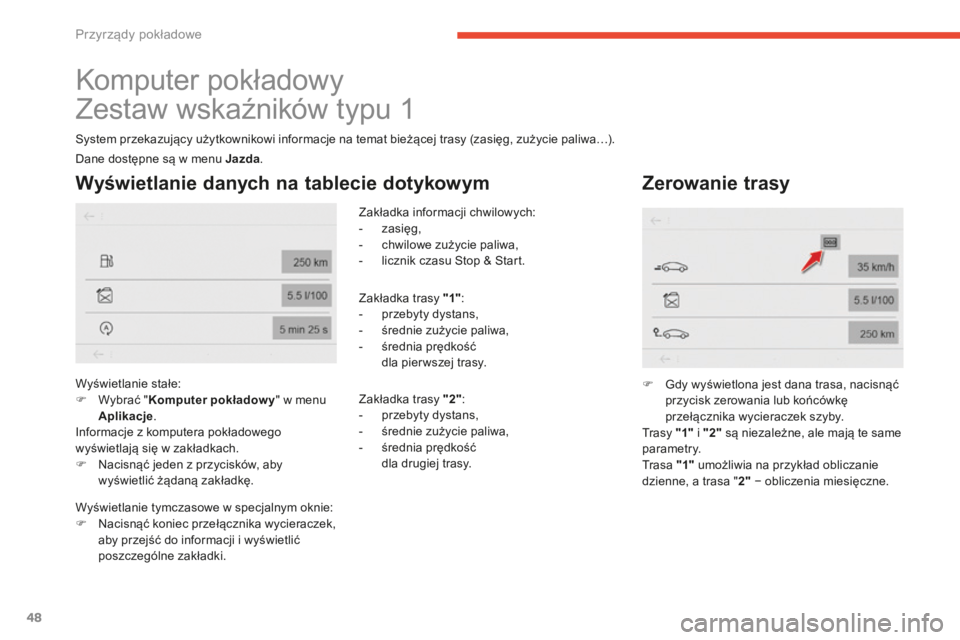

Komputer pokładowy
Zestaw wskaźników typu 1
System przekazujący użytkownikowi informacje na temat bieżącej trasy (zasięg, zużycie paliwa…).
Wyświetlanie danych na tablecie dotykowym
Wyświetlanie stałe:
F
W ybrać " Komputer pokładowy " w
menu
Aplikacje .
Informacje z
komputera pokładowego
wyświetlają się w
zakładkach.
F

N
acisnąć jeden z przycisków, aby
wyświetlić żądaną zakładkę. Zakładka informacji
chwilowych:
-
za
sięg,
-
c
hwilowe zużycie paliwa,
-
l
icznik czasu Stop & Start.
Zakładka trasy "1" :
-
p
rzebyty dystans,
-
ś
rednie zużycie paliwa,
-
ś
rednia prędkość
d

la pier wszej trasy.
Zakładka trasy "2" :
-

p
rzebyty dystans,
-

ś
rednie zużycie paliwa,
-

ś
rednia prędkość
d

la drugiej trasy.
Zerowanie trasy
F Gdy wyświetlona jest dana trasa, nacisnąć przycisk zerowania lub końcówkę
przełącznika wycieraczek szyby.
Trasy "1" i
"2" są niezależne, ale mają te same
parametry.
Tr a s a "1" umożliwia na przykład obliczanie
dzienne, a trasa " 2" − obliczenia miesięczne.
Dane dostępne są w

menu Jazda
.
Wyświetlanie tymczasowe w

specjalnym oknie:
F

N

acisnąć koniec przełącznika wycieraczek,
aby przejść do informacji

i

wyświetlić
poszczególne zakładki.
Przyrządy pokładowe
