CITROEN C4 SPACETOURER 2016 Kezelési útmutató (in Hungarian)

149
C4-Picasso-II_hu_Chap04_conduite_ed01-2016
Sebességértékek tárolása
Tá r o l á s
A funkció sebességértékek tárolására nyújt lehetőséget, melyeket azután a sebességkorlátozó (maximális sebesség) vagy a sebességszabályozó
(utazósebesség) funkcióhoz ajánl fel beprogramozásra a rendszer.
Mindkét berendezés esetében hat különböző sebességhatár tárolására van lehetőség. Gyári beállításként néhány sebességhatár tárolása már
megtörtént.F

V
álassza ki, hogy melyik berendezéshez
kíván új sebességhatárt memorizálni.
A funkció az érintőképernyő „Vezetés”

menüjéből érhető el.
F

V
álassza a „Vezetéstámogató rendszerek”
fület, majd a „ Sebességbeállítás ” pontot.
F

N
yomja meg a módosítani kívánt
sebességértéknek megfelelő gombot.
Biztonsági okokból a vezető kizárólag
a gépjármű álló helyzetében végezheti
ezeket a műveleteket.
F

A s
zámbillentyűzet segítségével adja meg
az új értéket, majd hagyja jóvá.
4
Vezetés

150
C4-Picasso-II_hu_Chap04_conduite_ed01-2016
Sebességkorlátozás-felismerő rendszer
A rendszer a műszercsoporton ki tudja jelezni
azt a maximálisan megengedett sebességet,
amit a kamera érzékel.
A speciális sebességhatárok (pl. a kamionokra
vonatkozók) nem kerülnek kijelzésre.
A személyautókra vonatkozó
sebességkorlátozó táblák mellett elhaladva
a műszercsoporton kijelzett sebességhatár
mindig frissítésre kerül.
A sebességkorlátozás mértékegysége
(km/h vagy mph) attól az országtól függ,
amelyben közlekedik.
A maximálisan megengedett sebesség
betartásakor ezt az értéket kell figyelembe
venni.
A rendszer megfelelő működése érdekében
fontos, hogy amikor másik országba lép, a
műszercsoporton kijelzett sebességhatár
mértékegysége megfeleljen az adott
országban használatos mértékegységnek.Az automatikus táblafelismerő rendszer
egy vezetést segítő funkció, mely nem
mindig pontosan tünteti fel az aktuális
sebességhatárt.
Az út menti sebességkorlátozó táblák ebben
a tekintetben mindig elsőbbséget élveznek.
A rendszer semmilyen esetben sem
pótolhatja a körültekintő vezetői
magatartást.
A vezetőnek be kell tartania a KRESZ-
szabályokat, és a gépjármű sebességét
a mindenkori időjárási viszonyokhoz és a
forgalmi helyzethez kell igazítania.
Előfordulhat, hogy a rendszer nem
jelez sebességkorlátozást, ha egy
előre meghatározott távon nem érzékel
jelzőtáblát.
A rendszert a bécsi közúti közlekedési
egyezményben előírtaknak megfelelő
jelzőtáblák felismerésére tervezték.
A rendszer zavartalan működése
érdekében rendszeresen tisztítsa a
kamera optikáját.
Működési elv
A rendszer a szélvédő felső részén elhelyezett
kamera segítségével érzékeli és leolvassa a
sebességkorlátozások kezdetét és végét jelző
táblákat.
A rendszer a navigációs rendszer
térképadatbázisában feltüntetett
sebességkorlátozásokat is figyelembe veszi.
Vezetés

151
C4-Picasso-II_hu_Chap04_conduite_ed01-2016
Kijelzés a műszercsoporton
1. Sebességkorlátozás kijelzése vagy
2.
Se

bességkorlátozás feloldásának kijelzése
Sebesség kijelzése
A rendszer be van kapcsolva, de nem érzékel
sebességkorlátozásra vonatkozó információt.
Sebességkorlátozásra vonatkozó információ
érzékelésekor a rendszer kijelzi az adott
ér téket. A vezető a rendszertől származó
információk alapján dönt a gépjármű
sebességének kiigazításáról.
A funkciót az érintőképernyő „Vezetés”
menüjében lehet be-, ill. kikapcsolni.
Válassza a „Paraméterek” / „Vezetéstámogató
rendszerek” fület, majd a „Javasolt sebesség
kijelzése” pontot.
Bekapcsolás/kikapcsolás
A navigációs rendszerből származó
sebességkorlátozási információk
pontossága érdekében rendszeresen
frissíteni kell a térképadatbázist.
4
Vezetés

152
C4-Picasso-II_hu_Chap04_conduite_ed01-2016
Az utazósebesség memorizálása
Ez a funkció a sebességkorlátozás-felismerő
rendszer kijelzéséhez kapcsolódik.
A vezető a beprogramozott sebességet a rendszer által
javasolt sebességkorláthoz igazíthatja. Ehhez meg kell
nyomnia a sebességkorlátozó, a sebességszabályozó,
az adaptív sebességszabályozó vagy a Stop funkcióval
rendelkező adaptív sebességszabályozó vezérlőjének
memorizálásra szolgáló gombját.
Az eredetileg beprogramozott sebesség helyett
az újonnan javasolt érték lesz érvényben a
sebességkorlátozóra és/vagy a -szabályozóra nézve.
A sebességkorlátozóról/-
szabályozóról, az adaptív
sebességszabályozóról és a Stop
funkcióval rendelkező adaptív
sebességszabályozóról bővebben lásd
a kezelési útmutató megfelelő részét.
Kormánynál elhelyezett kapcsolók
1. Sebességkorlátozó vagy -szabályozó üzemmód kiválasztása
2.
U

tazósebesség tárolása
Működési korlátok
A megengedett legnagyobb sebességre vonatkozó
szabályozás országonként eltérő.
A rendszer a következő helyzetekben nem veszi figyelembe
a megengedett sebességre vonatkozó korlátozásokat:
- zord időjárási körülmények (eső, hó),- légköri szennyezés,
-
u tánfutó, lakókocsi vontatása,
- mankókerék típusú pótkerékkel vagy hóláncokkal való közlekedés,
- ideiglenes gumiabroncs-javító készlettel megjavított kerék,
- fiatal vezető,- stb.
A rendszer működése az alábbi esetekben
zavart szenvedhet, vagy lehetetlenné válhat:
-

r
ossz látási viszonyok (gyengén
megvilágított úttest, heves esőzés,
havazás, köd),
-

a s
zélvédő kamera előtti része
bepiszkolódott, párás, jeges, havas, sérült
vagy matrica takarja,
-
a

kamera meghibásodása,
-
e

lavult vagy hibás térképadatbázis,
-

m
ás gépjárművek, fák, hó eltakarta
jelzőtáblák,
-

n
em szabályos, sérült vagy deformálódott
sebességkorlátozó táblák.
Kijelzés a műszercsoporton
3. Sebességkorlátozó üzemmód kijelzése
4. S ebesség tárolására irányuló kérés
5.
A

ktuális utazósebesség
Vezetés

153
C4-Picasso-II_hu_Chap04_conduite_ed01-2016
F A javasolt sebesség beprogramozásához nyomja meg
egyszer ezt a gombot.
F

A b
eprogramozott új
utazósebesség megerősítéséhez
és mentéséhez nyomja meg
másodszor is ezt a gombot.
Sebesség tárolása
F Kapcsolja be a sebességkorlátozó/-
szabályozó rendszert.
A sebességkorlátozó/-szabályozó információi
kijelzésre kerülnek.
Sebességkorlátozó tábla érzékelésekor a
rendszer kijelzi a legnagyobb megengedett
sebességet és javasolja annak
utazósebességként való elmentését.
A kijelzőn néhány másodpercig a „MEM” felirat
villog.
Ha az utazósebesség és a sebességkorlátozás-
felismerő rendszer által kijelzett sebesség
között kevesebb mint 10 km/h a különbség, a
„MEM” felirat nem kerül kijelzésre.
Egy bizonyos idő elteltével visszatér a normál
kijelzés.
4
Vezetés

154
C4-Picasso-II_hu_Chap04_conduite_ed01-2016
Kormánynál elhelyezett kapcsolók
6. Sebességkorlátozás be-/kikapcsolt
állapotának kijelzése
7.

S
ebességkorlátozó üzemmód kijelzése
8.
B

eállított sebességérték

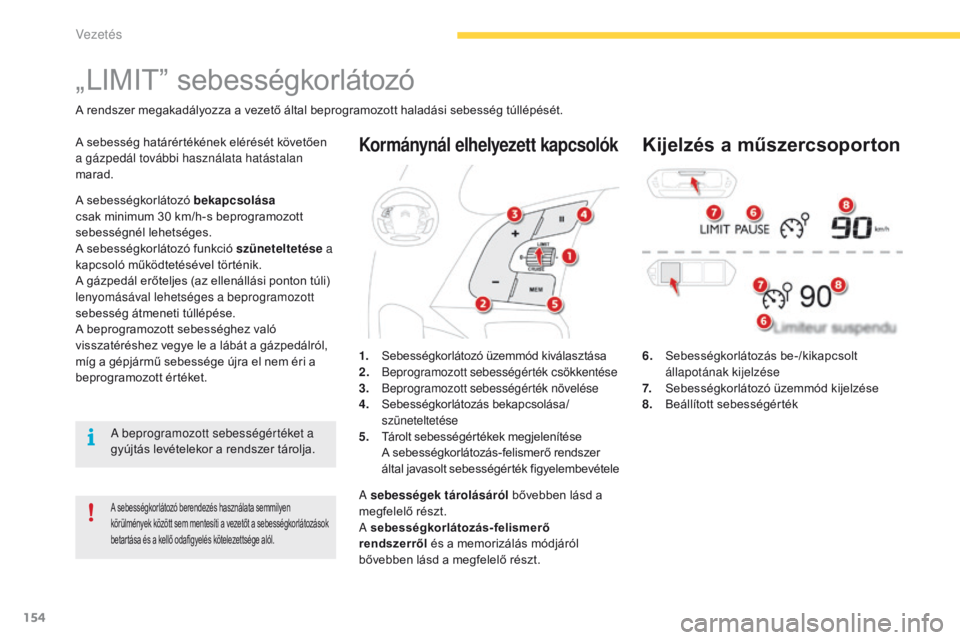

„LIMIT” sebességkorlátozó
A rendszer megakadályozza a vezető által beprogramozott haladási sebesség túllépését.
A sebességkorlátozó berendezés használata semmilyen
körülmények között sem mentesíti a vezetőt a sebességkorlátozások
betartása és a kellő odafigyelés kötelezettsége alól.
A sebesség határértékének elérését követően
a gázpedál további használata hatástalan
marad.
1.
S

ebességkorlátozó üzemmód kiválasztása
2.
B

eprogramozott sebességérték csökkentése
3.
B

eprogramozott sebességérték növelése
4.
S

ebességkorlátozás bekapcsolása/
szüneteltetése
5.
T

árolt sebességértékek megjelenítése
A

sebességkorlátozás-felismerő rendszer
által javasolt sebességérték figyelembevételeKijelzés a műszercsoporton
A sebességkorlátozó bekapcsolása
csak minimum 30 km/h-s beprogramozott
sebességnél lehetséges.
A sebességkorlátozó funkció szüneteltetése a
kapcsoló működtetésével történik.
A gázpedál erőteljes (az ellenállási ponton túli)
lenyomásával lehetséges a beprogramozott
sebesség átmeneti túllépése.
A beprogramozott sebességhez való
visszatéréshez vegye le a lábát a gázpedálról,
míg a gépjármű sebessége újra el nem éri a
beprogramozott értéket.
A beprogramozott sebességértéket a
gyújtás levételekor a rendszer tárolja. A sebességek tárolásáról bővebben lásd a
megfelelő részt.
A sebességkorlátozás-felismerő
rendszerről és a memorizálás módjáról
bővebben lásd a megfelelő részt.
Vezetés

155
C4-Picasso-II_hu_Chap04_conduite_ed01-2016

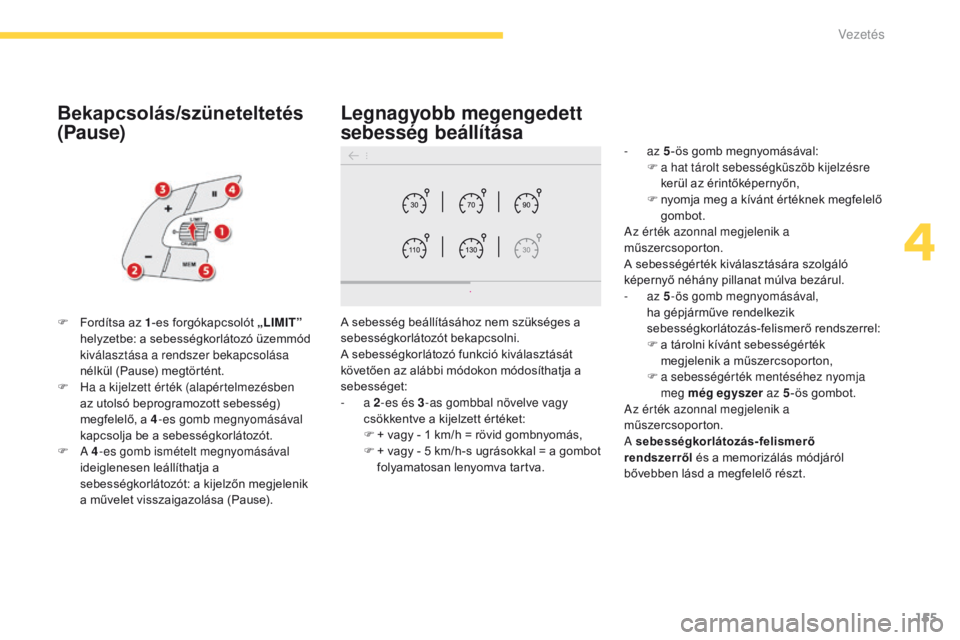

Bekapcsolás/szüneteltetés
(Pause)
F Fordítsa az 1-es forgókapcsolót „LIMIT”
helyzetbe: a sebességkorlátozó üzemmód
kiválasztása a rendszer bekapcsolása
nélkül (Pause) megtörtént.
F

H
a a kijelzett érték (alapértelmezésben
az utolsó beprogramozott sebesség)
megfelelő, a 4 -es gomb megnyomásával
kapcsolja be a sebességkorlátozót.
F
A 4-es gomb ismételt megnyomásával
ideiglenesen leállíthatja a
sebességkorlátozót: a kijelzőn megjelenik
a művelet visszaigazolása (Pause). A sebesség beállításához nem szükséges a
sebességkorlátozót bekapcsolni.
A sebességkorlátozó funkció kiválasztását
követően az alábbi módokon módosíthatja a
sebességet:
-
a 2-es és 3 -as gombbal növelve vagy
csökkentve a kijelzett értéket:
F

+ v
agy - 1 km/h = rövid gombnyomás,
F

+ v
agy - 5 km/h-s ugrásokkal = a gombot
folyamatosan lenyomva tartva.
Legnagyobb megengedett
sebesség beállítása
- az 5-ös gomb megnyomásával:
F a h at tárolt sebességküszöb kijelzésre
kerül az érintőképernyőn,
F

n
yomja meg a kívánt értéknek megfelelő
gombot.
Az érték azonnal megjelenik a
műszercsoporton.
A sebességérték kiválasztására szolgáló
képernyő néhány pillanat múlva bezárul.
-
az 5-ös gomb megnyomásával,
ha gépjárműve rendelkezik
sebességkorlátozás-felismerő rendszerrel:
F

a t
árolni kívánt sebességérték
megjelenik a műszercsoporton,
F

a
sebességérték mentéséhez nyomja
meg még egyszer az 5-ös gombot.
Az érték azonnal megjelenik a
műszercsoporton.
A sebességkorlátozás-felismerő
rendszerről és a memorizálás módjáról
bővebben lásd a megfelelő részt.
4
Vezetés

156
C4-Picasso-II_hu_Chap04_conduite_ed01-2016

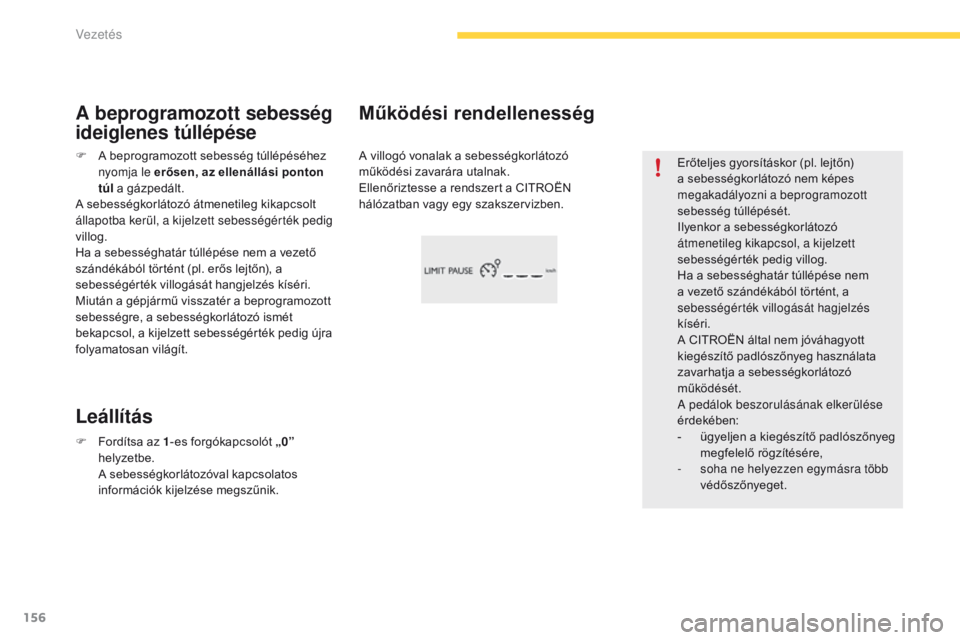

Erőteljes gyorsításkor (pl. lejtőn)
a sebességkorlátozó nem képes
megakadályozni a beprogramozott
sebesség túllépését.
Ilyenkor a sebességkorlátozó
átmenetileg kikapcsol, a kijelzett
sebességérték pedig villog.
Ha a sebességhatár túllépése nem
a vezető szándékából történt, a
sebességérték villogását hagjelzés
kíséri.
A CITROËN által nem jóváhagyott
kiegészítő padlószőnyeg használata
zavarhatja a sebességkorlátozó
működését.
A pedálok beszorulásának elkerülése
érdekében:
-
ü
gyeljen a kiegészítő padlószőnyeg
megfelelő rögzítésére,
-

s
oha ne helyezzen egymásra több
védőszőnyeget.
A villogó vonalak a sebességkorlátozó
működési zavarára utalnak.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.
Működési rendellenesség
F A beprogramozott sebesség túllépéséhez
nyomja le erősen, az ellenállási ponton
túl a gázpedált.
A sebességkorlátozó átmenetileg kikapcsolt
állapotba kerül, a kijelzett sebességérték pedig
villog.
Ha a sebességhatár túllépése nem a vezető
szándékából történt (pl. erős lejtőn), a
sebességérték villogását hangjelzés kíséri.
Miután a gépjármű visszatér a beprogramozott
sebességre, a sebességkorlátozó ismét
bekapcsol, a kijelzett sebességérték pedig újra
folyamatosan világít.
Leállítás A beprogramozott sebesség
ideiglenes túllépése
F Fordítsa az 1 -es forgókapcsolót „0”
helyzetbe.
A s

ebességkorlátozóval kapcsolatos
információk kijelzése megszűnik.
Vezetés

157
C4-Picasso-II_hu_Chap04_conduite_ed01-2016
Kormánynál elhelyezett kapcsolók
6. Szabályozás szüneteltelésének és
visszakapcsolásának kijelzése
7.

S
ebességszabályozó üzemmód kijelzése
8.
B

eprogramozott utazósebesség

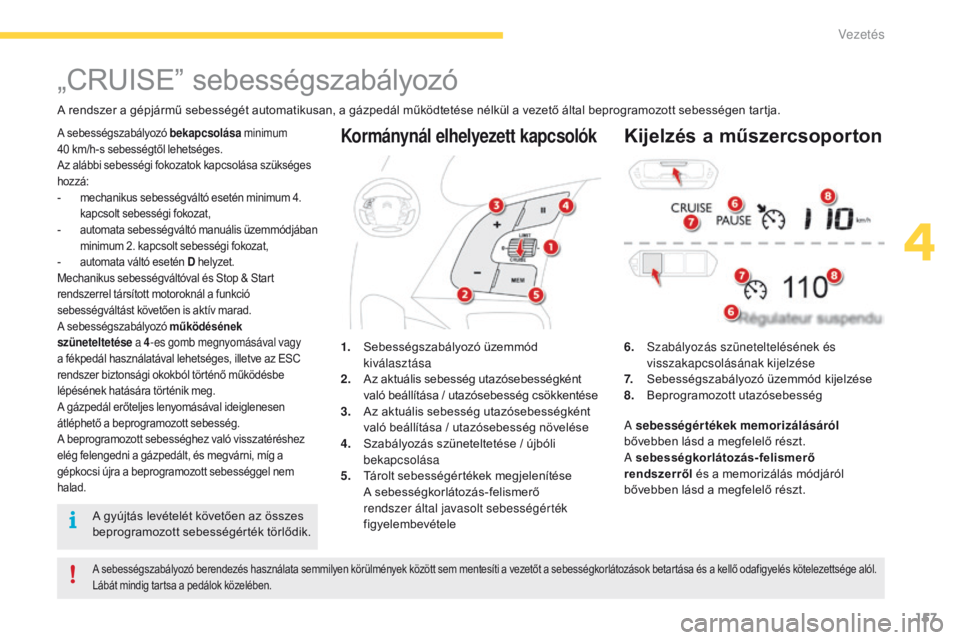

„CRUISE” sebességszabályozó
A rendszer a gépjármű sebességét automatikusan, a gázpedál működtetése nélkül a vezető által beprogramozott sebességen tartja.
A sebességszabályozó berendezés használata semmilyen körülmények között sem mentesíti a vezetőt a sebességkorlátozások betartása és a kellő odafigyelés kötelezettsége alól.
Lábát mindig tartsa a pedálok közelében.
A sebességszabályozó bekapcsolása minimum
40 k m/h-s sebességtől lehetséges.
Az alábbi sebességi fokozatok kapcsolása szükséges
hozzá:
-

m
echanikus sebességváltó esetén minimum 4.
kapcsolt sebességi fokozat,
-
a

utomata sebességváltó manuális üzemmódjában
minimum 2. kapcsolt sebességi fokozat,
-

a
utomata váltó esetén D helyzet.
Mechanikus sebességváltóval és Stop & Start
rendszerrel társított motoroknál a funkció
sebességváltást követően is aktív marad.
A sebességszabályozó működésének
szüneteltetése a 4-es gomb megnyomásával vagy
a fékpedál használatával lehetséges, illetve az ESC
rendszer biztonsági okokból történő működésbe
lépésének hatására történik meg.
A gázpedál erőteljes lenyomásával ideiglenesen
átléphető a beprogramozott sebesség.
A beprogramozott sebességhez való visszatéréshez
elég felengedni a gázpedált, és megvárni, míg a
gépkocsi újra a beprogramozott sebességgel nem
halad.
1. Sebességszabályozó üzemmód kiválasztása
2.
A

z aktuális sebesség utazósebességként
való beállítása / utazósebesség csökkentése
3.
A

z aktuális sebesség utazósebességként
való beállítása / utazósebesség növelése
4.
S

zabályozás szüneteltetése / újbóli
bekapcsolása
5.
T

árolt sebességértékek megjelenítése
A

sebességkorlátozás-felismerő
rendszer által javasolt sebességérték
figyelembevétele
Kijelzés a műszercsoporton
A gyújtás levételét követően az összes
beprogramozott sebességérték törlődik. A sebességértékek memorizálásáról

bővebben lásd a megfelelő részt.
A sebességkorlátozás-felismerő
rendszerről és a memorizálás módjáról
bővebben lásd a megfelelő részt.
4

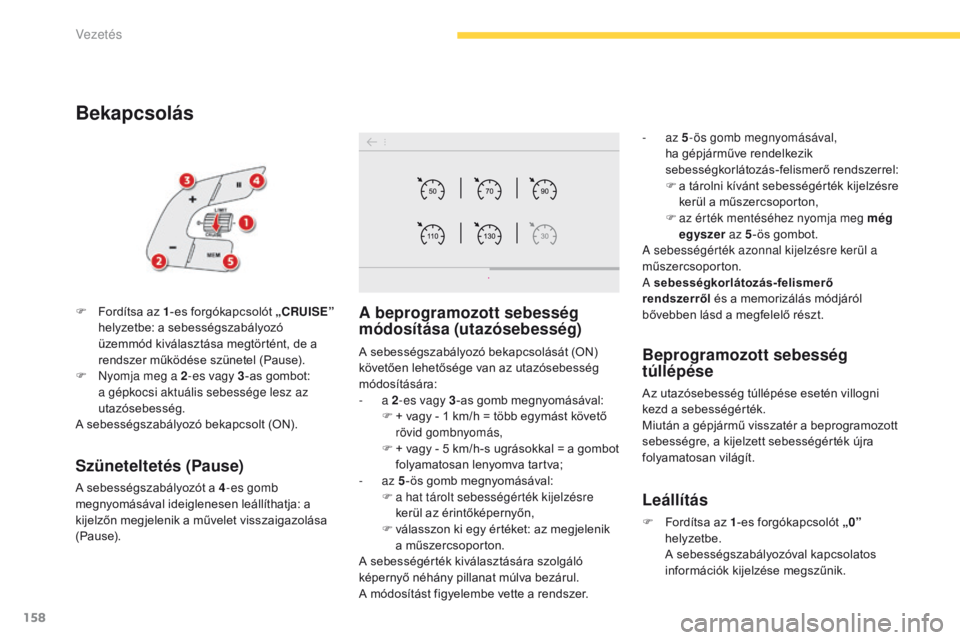

Vezetés

158
C4-Picasso-II_hu_Chap04_conduite_ed01-2016
Beprogramozott sebesség
túllépése
Az utazósebesség túllépése esetén villogni
kezd a sebességérték.
Miután a gépjármű visszatér a beprogramozott
sebességre, a kijelzett sebességérték újra
folyamatosan világít.
Leállítás
F Fordítsa az 1-es forgókapcsolót „0”
helyzetbe.
A s

ebességszabályozóval kapcsolatos
információk kijelzése megszűnik.
Bekapcsolás
A sebességszabályozó bekapcsolását (ON)
követően lehetősége van az utazósebesség
módosítására:
-
a 2-es vagy 3 -as gomb megnyomásával:
F

+ v
agy - 1 km/h = több egymást követő
rövid gombnyomás,
F

+ v
agy - 5 km/h-s ugrásokkal = a gombot
folyamatosan lenyomva tartva;
-
az 5-ös gomb megnyomásával:
F

a h
at tárolt sebességérték kijelzésre
kerül az érintőképernyőn,
F

v
álasszon ki egy értéket: az megjelenik
a műszercsoporton.
A sebességérték kiválasztására szolgáló
képernyő néhány pillanat múlva bezárul.
A módosítást figyelembe vette a rendszer.
F

F

ordítsa az 1
-es forgókapcsolót „CRUISE”
helyzetbe: a sebességszabályozó
üzemmód kiválasztása megtörtént, de a
rendszer működése szünetel (Pause).
F
n
y

omja meg a 2 -es vagy 3-as gombot:
a gépkocsi aktuális sebessége lesz az
utazósebesség.
A sebességszabályozó bekapcsolt (ON).
A beprogramozott sebesség
módosítása (utazósebesség)
- az 5-ös gomb megnyomásával,
ha gépjárműve rendelkezik
sebességkorlátozás-felismerő rendszerrel:
F

a t
árolni kívánt sebességérték kijelzésre
kerül a műszercsoporton,
F

a
z érték mentéséhez nyomja meg még
egyszer az 5-ös gombot.
A sebességérték azonnal kijelzésre kerül a
műszercsoporton.
A sebességkorlátozás-felismerő
rendszerről és a memorizálás módjáról
bővebben lásd a megfelelő részt.
Szüneteltetés (Pause)
A sebességszabályozót a 4 -es gomb
megnyomásával ideiglenesen leállíthatja: a
kijelzőn megjelenik a művelet visszaigazolása
(Pause).
Vezetés
