219

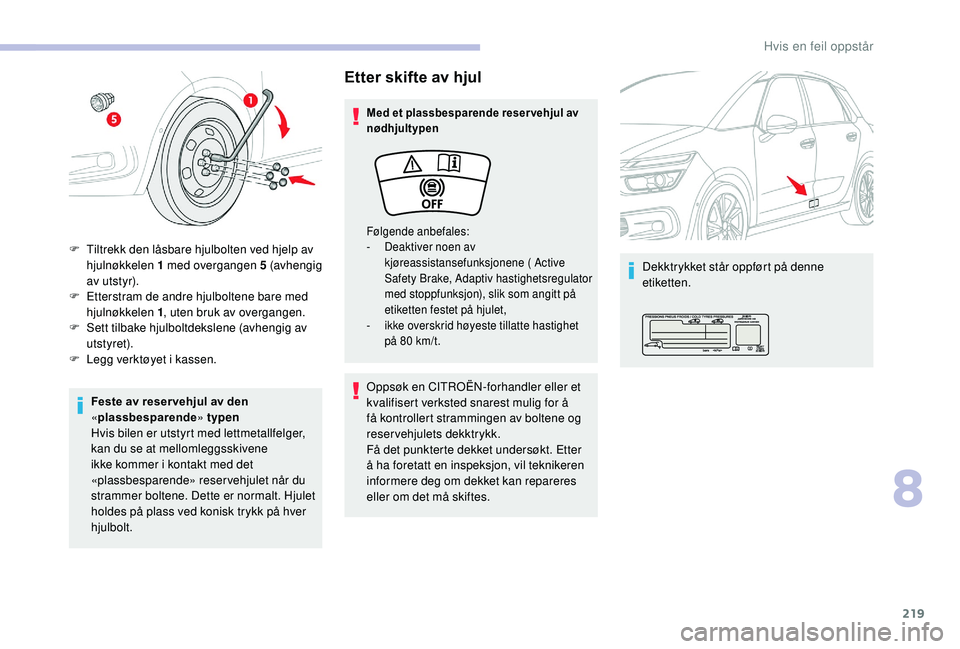

Feste av reser vehjul av den
«plassbesparende » typen
Hvis bilen er utstyrt med lettmetallfelger,
kan du se at mellomleggsskivene
ikke kommer i
kontakt med det
«plassbesparende» reservehjulet når du
strammer boltene. Dette er normalt. Hjulet
holdes på plass ved konisk trykk på hver
hjulbolt.
Etter skifte av hjul
Med et plassbesparende reser vehjul av
nødhjultypen
Oppsøk en CITROËN-forhandler eller et
kvalifisert verksted snarest mulig for å
få kontrollert strammingen av boltene og
reservehjulets dekktrykk.
Få det punkterte dekket undersøkt. Etter
å ha foretatt en inspeksjon, vil teknikeren
informere deg om dekket kan repareres
eller om det må skiftes. Dekktrykket står oppført på denne
etiketten.
F

T

iltrekk den låsbare hjulbolten ved hjelp av
hjulnøkkelen 1

med overgangen 5 (avhengig
av utstyr).
F

E

tterstram de andre hjulboltene bare med
hjulnøkkelen 1 , uten bruk av overgangen.
F

S

ett tilbake hjulboltdekslene (avhengig av
utst yret).
F

L

egg verktøyet i

kassen.
Følgende anbefales:
-
D eaktiver noen av
kjøreassistansefunksjonene ( Active
Safety Brake, Adaptiv hastighetsregulator
med stoppfunksjon), slik som angitt på
etiketten festet på hjulet,
-

i
kke overskrid høyeste tillatte hastighet
på 80
km/t.
8
Hvis en feil oppstår

220

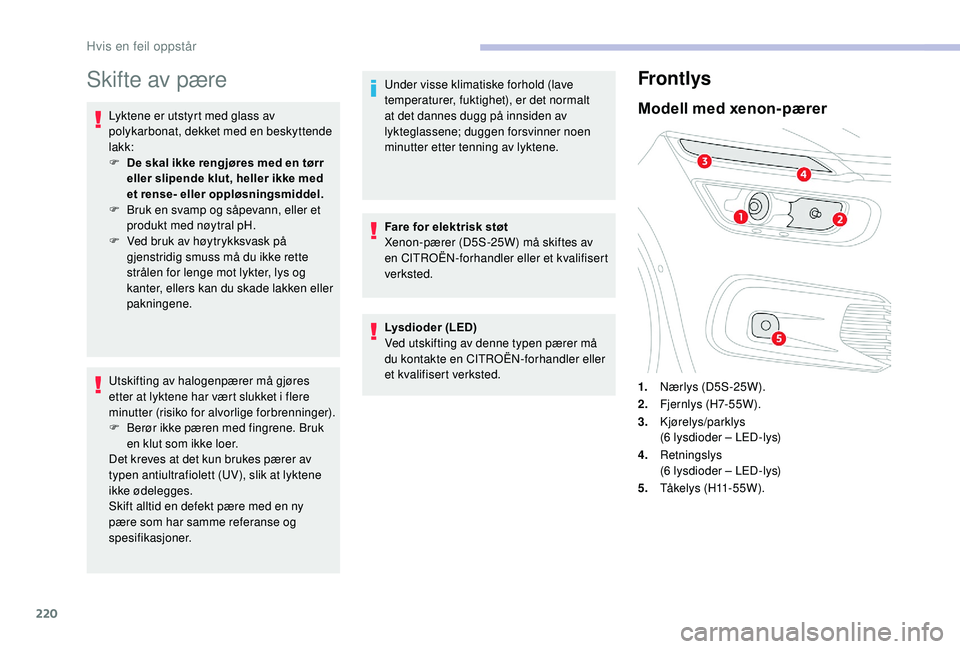

Skifte av pære
Lyktene er utstyrt med glass av
polykarbonat, dekket med en beskyttende
lakk:
F
D
e skal ikke rengjøres med en tørr
eller slipende klut, heller ikke med
et rense- eller oppløsningsmiddel.
F

B
ruk en svamp og såpevann, eller et
produkt med nøytral pH.
F

V
ed bruk av høytrykksvask på
gjenstridig smuss må du ikke rette
strålen for lenge mot lykter, lys og
kanter, ellers kan du skade lakken eller
pakningene.
Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i
flere
minutter (risiko for alvorlige forbrenninger).
F

B
erør ikke pæren med fingrene. Bruk
en klut som ikke loer.
Det kreves at det kun brukes pærer av
typen antiultrafiolett (UV), slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner. Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt
at det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
Fare for elektrisk støt
Xenon-pærer (D5S-25W) må skiftes av
en CITROËN-forhandler eller et kvalifisert
verksted.
Lysdioder (LED)
Ved utskifting av denne typen pærer må
du kontakte en CITROËN-forhandler eller
et kvalifisert verksted.
Frontlys
Modell med xenon-pærer
1.
Nærlys (D5S-25W).
2. Fj e r n l y s (H7- 5 5 W ).
3. Kjørelys/parklys
(6
lysdioder – LED-lys)
4. Retningslys
(6
lysdioder – LED-lys)
5. Tåkelys (H11-55W).
Hvis en feil oppstår

221

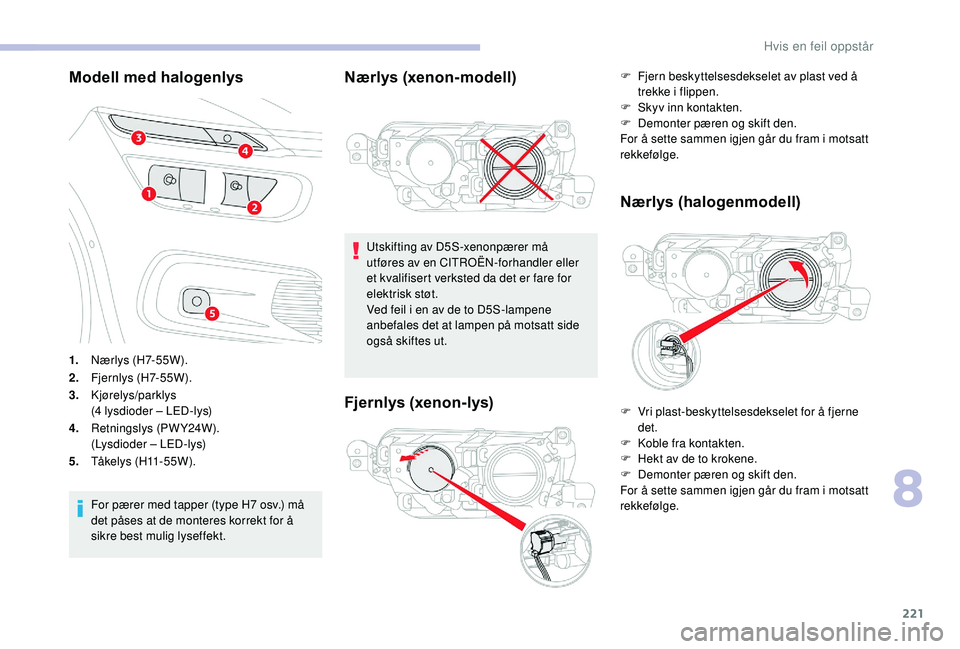

Modell med halogenlys
1.Nærlys (H7-55W).
2. Fj e r n l y s (H7- 5 5 W ).
3. Kjørelys/parklys
(4
lysdioder – LED-lys)
4. Retningslys (PWY24W).
(Lysdioder – LED-lys)
5. Tåkelys (H11-55W).
For pærer med tapper (type H7
osv.) må
det påses at de monteres korrekt for å
sikre best mulig lyseffekt.
Nærlys (xenon-modell)
Utskifting av D5S-xenonpærer må
utføres av en CITROËN-forhandler eller
et kvalifisert verksted da det er fare for
elektrisk støt.
Ved feil i
en av de to D5S-lampene
anbefales det at lampen på motsatt side
også skiftes ut.
Fjernlys (xenon-lys) Nærlys (halogenmodell)
F Fjern beskyttelsesdekselet av plast ved å
trekke i flippen.
F

S
kyv inn kontakten.
F

D
emonter pæren og skift den.
For å sette sammen igjen går du fram i
motsatt
rekkefølge.
F

V
ri plast-beskyttelsesdekselet for å fjerne
det.
F

K
oble fra kontakten.
F

H
ekt av de to krokene.
F

D
emonter pæren og skift den.
For å sette sammen igjen går du fram i
motsatt
rekkefølge.
8
Hvis en feil oppstår

222

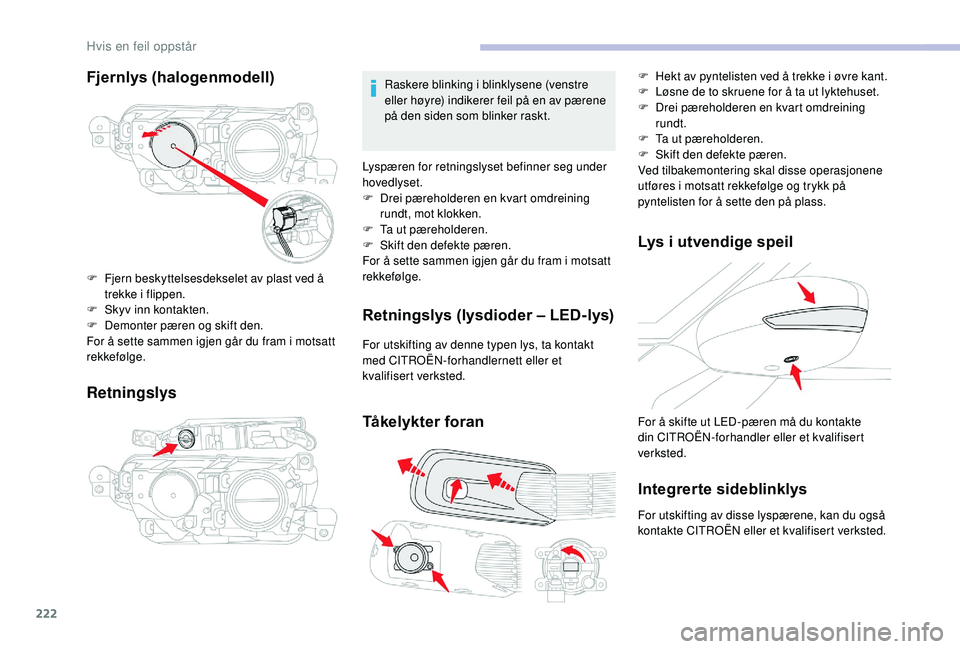

Fjernlys (halogenmodell)
Retningslys
F Fjern beskyttelsesdekselet av plast ved å trekke i flippen.
F

S
kyv inn kontakten.
F

D
emonter pæren og skift den.
For å sette sammen igjen går du fram i
motsatt
rekkefølge. Raskere blinking i


blinklysene (venstre
eller høyre) indikerer feil på en av pærene
på den siden som blinker raskt.
Lyspæren for retningslyset befinner seg under
hovedlyset.
F
D
rei pæreholderen en kvart omdreining
rundt, mot klokken.
F
T
a ut pæreholderen.
F
S
kift den defekte pæren.
For å sette sammen igjen går du fram i motsatt
rekkefølge.
Retningslys (lysdioder – LED-lys)
For utskifting av denne typen lys, ta kontakt
med CITROËN-forhandlernett eller et
kvalifisert verksted.
Tåkelykter foran
F Hekt av pyntelisten ved å trekke i øvre kant.
F L øsne de to skruene for å ta ut lyktehuset.
F

D
rei pæreholderen en kvart omdreining
rundt.
F

T
a ut pæreholderen.
F

S
kift den defekte pæren.
Ved tilbakemontering skal disse operasjonene
utføres i
motsatt rekkefølge og trykk på
pyntelisten for å sette den på plass.
Lys i utvendige speil
For å skifte ut LED-pæren må du kontakte
din CITROËN-forhandler eller et kvalifisert
verksted.
Integrerte sideblinklys
For utskifting av disse lyspærene, kan du også
kontakte CITROËN eller et kvalifisert verksted.
Hvis en feil oppstår

223

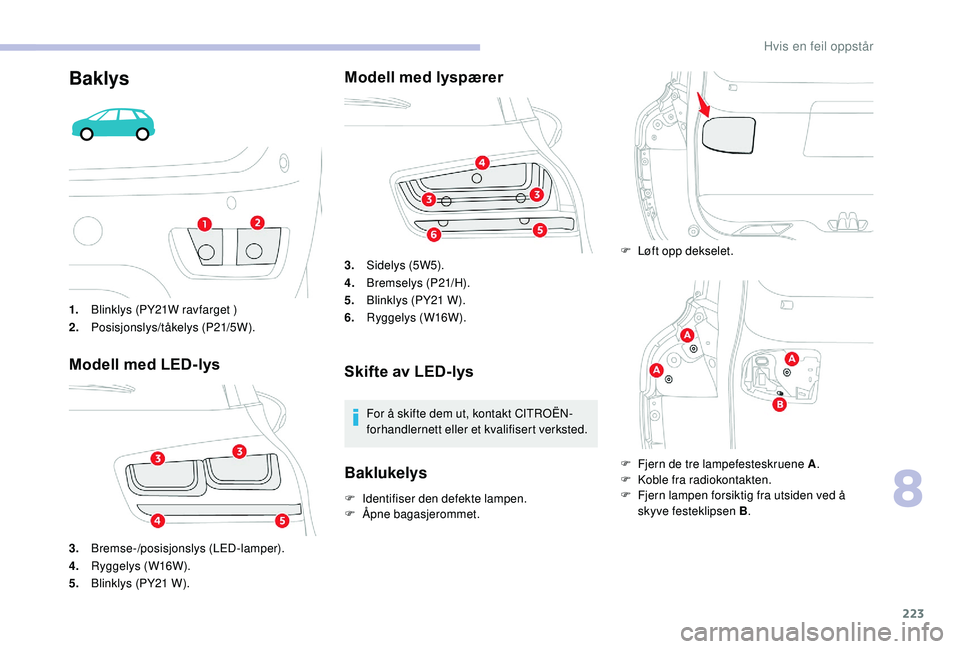

Baklys
1.Blinklys (PY21W ravfarget )
2. Posisjonslys/tåkelys (P21/5W).
Modell med LED-lys
3.Bremse-/posisjonslys (LED-lamper).
4. Ryggelys (W16W).
5. Blinklys (PY21
W).
Modell med lyspærer
3.Sidelys (5W5).
4. Bremselys (P21/H).
5. Blinklys (PY21
W).
6. Ryggelys (W16W).
Skifte av LED-lys
For å skifte dem ut, kontakt CITROËN-
forhandlernett eller et kvalifisert verksted.
Baklukelys
F Identifiser den defekte lampen.
F
Å pne bagasjerommet. F

L
øft opp dekselet.
F
F
jern de tre lampefesteskruene A
.
F
K
oble fra radiokontakten.
F F jern lampen forsiktig fra utsiden ved å
skyve festeklipsen B .
8
Hvis en feil oppstår

224

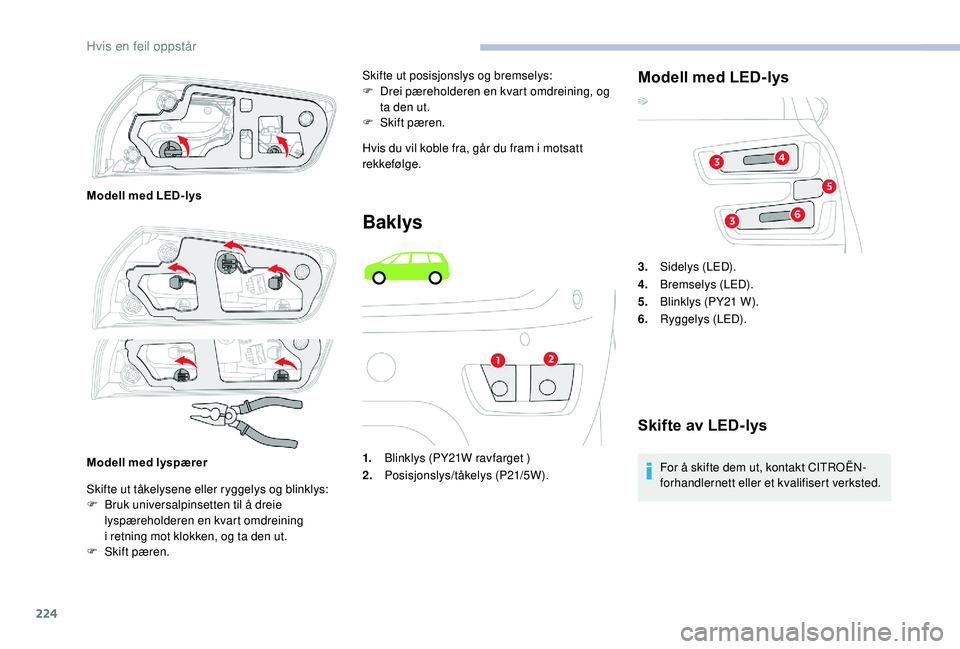

Skifte ut tåkelysene eller ryggelys og blinklys:
F B ruk universalpinsetten til å dreie
lyspæreholderen en kvart omdreining
i
retning mot klokken, og ta den ut.
F

S
kift pæren. Skifte ut posisjonslys og bremselys:
F

D
rei pæreholderen en kvart omdreining, og
ta den ut.
F
S
kift pæren.
Hvis du vil koble fra, går du fram i motsatt
rekkefølge.
Baklys
1. Blinklys (PY21W ravfarget )
2. Posisjonslys/tåkelys (P21/5W).
Modell med LED-lys
3.Sidelys (LED).
4. Bremselys (LED).
5. Blinklys (PY21
W).
6. Ryggelys (LED).
Skifte av LED-lys
For å skifte dem ut, kontakt CITROËN-
forhandlernett eller et kvalifisert verksted.
Modell med LED-lys
Modell med lyspærer
Hvis en feil oppstår

225

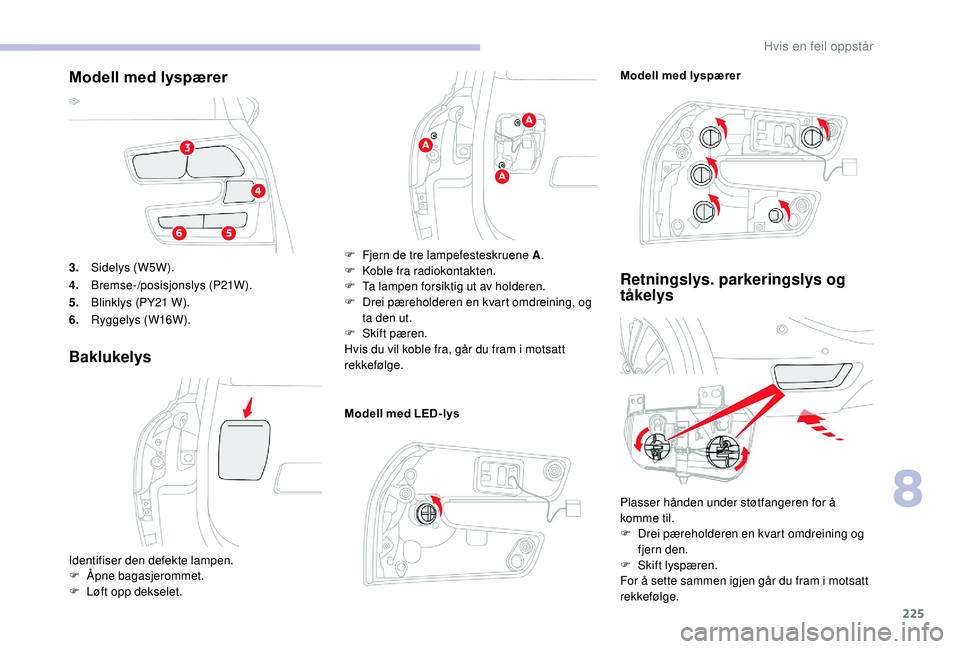

3.Sidelys (W5W).
4. Bremse-/posisjonslys (P21W).
5. Blinklys (PY21
W).
6. Ryggelys (W16W).
Baklukelys
Modell med LED-lys
Retningslys. parkeringslys og
tåkelys
Modell med lyspærer
Identifiser den defekte lampen.
F
Å pne bagasjerommet.
F

L
øft opp dekselet. F

F
jern de tre lampefesteskruene A
.
F
K
oble fra radiokontakten.
F
T
a lampen forsiktig ut av holderen.
F
D
rei pæreholderen en kvart omdreining, og
ta den ut.
F
S
kift pæren.
Hvis du vil koble fra, går du fram i motsatt
rekkefølge. Modell med lyspærer
Plasser hånden under støtfangeren for å
komme til.
F

D
rei pæreholderen en kvart omdreining og
fjern den.
F S kift lyspæren.
For å sette sammen igjen går du fram i
motsatt
rekkefølge.
8
Hvis en feil oppstår

226

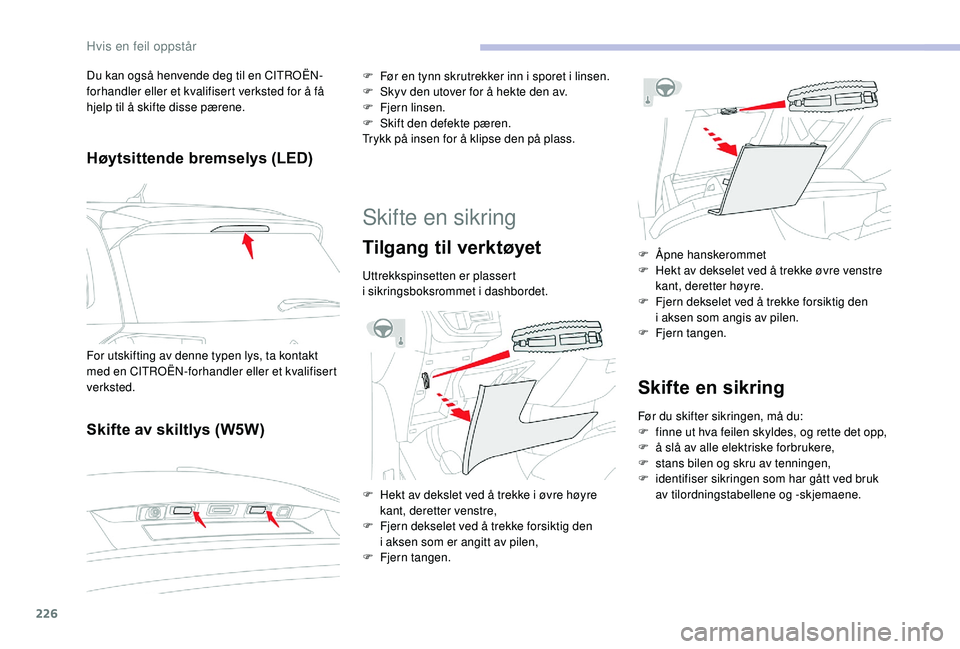

Høytsittende bremselys (LED)
Skifte av skiltlys (W5W)
F Før en tynn skrutrekker inn i sporet i linsen.
F S kyv den utover for å hekte den av.
F

F
jern linsen.
F

S
kift den defekte pæren.
Trykk på insen for å klipse den på plass.
Du kan også henvende deg til en CITROËN-
forhandler eller et kvalifisert verksted for å få
hjelp til å skifte disse pærene.
For utskifting av denne typen lys, ta kontakt
med en CITROËN-forhandler eller et kvalifisert
verksted.
Skifte en sikring
Tilgang til verktøyet
Uttrekkspinsetten er plassert
i
sikringsboksrommet i dashbordet.
F

H
ekt av dekslet ved å trekke i øvre høyre
kant, deretter venstre,
F

F
jern dekselet ved å trekke forsiktig den
i
aksen som er angitt av pilen,
F

F
jern tangen. F

Å
pne hanskerommet
F H ekt av dekselet ved å trekke øvre venstre
kant, deretter høyre.
F

F
jern dekselet ved å trekke forsiktig den
i
aksen som angis av pilen.
F

F
jern tangen.
Skifte en sikring
Før du skifter sikringen, må du:
F f inne ut hva feilen skyldes, og rette det opp,
F

å s
lå av alle elektriske forbrukere,
F

s
tans bilen og skru av tenningen,
F

i
dentifiser sikringen som har gått ved bruk
av tilordningstabellene og -skjemaene.
Hvis en feil oppstår

227

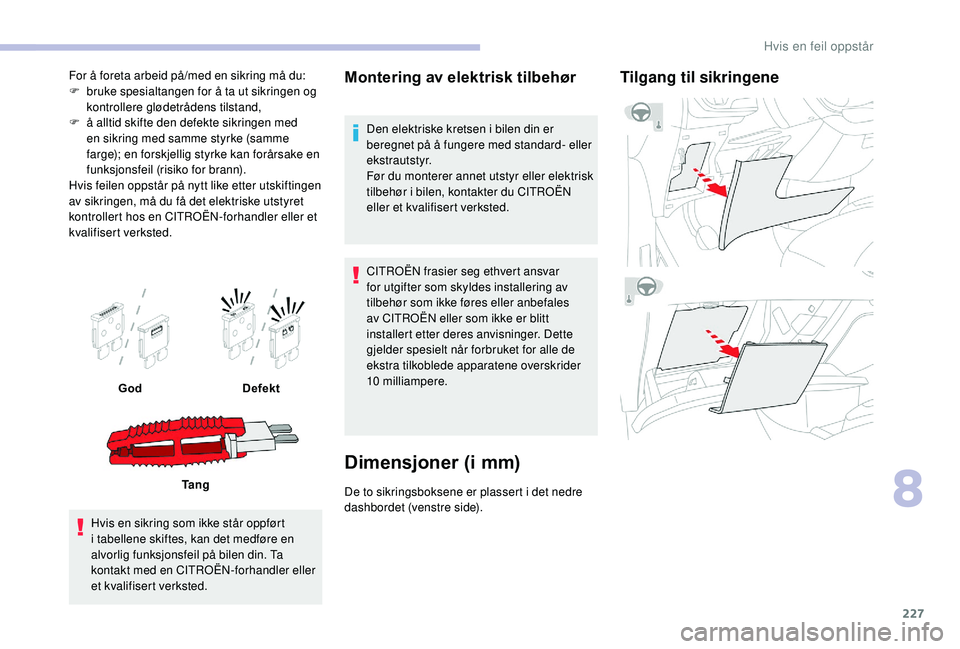

For å foreta arbeid på/med en sikring må du:
F b ruke spesialtangen for å ta ut sikringen og
kontrollere glødetrådens tilstand,
F

å a
lltid skifte den defekte sikringen med
en sikring med samme styrke (samme
farge); en forskjellig styrke kan forårsake en
funksjonsfeil (risiko for brann).
Hvis feilen oppstår på nytt like etter utskiftingen
av sikringen, må du få det elektriske utstyret
kontrollert hos en CITROËN-forhandler eller et
kvalifisert verksted.
Hvis en sikring som ikke står oppført
i
tabellene skiftes, kan det medføre en
alvorlig funksjonsfeil på bilen din. Ta
kontakt med en CITROËN-forhandler eller
et kvalifisert verksted.Montering av elektrisk tilbehør
Den elektriske kretsen i bilen din er
b eregnet på å fungere med standard- eller
ekstrautstyr.
Før du monterer annet utstyr eller elektrisk
tilbehør i
bilen, kontakter du CITROËN
eller et kvalifisert verksted.
CITROËN frasier seg ethvert ansvar
for utgifter som skyldes installering av
tilbehør som ikke føres eller anbefales
av CITROËN eller som ikke er blitt
installert etter deres anvisninger. Dette
gjelder spesielt når forbruket for alle de
ekstra tilkoblede apparatene overskrider
10


milliampere.
Dimensjoner (i mm)
De to sikringsboksene er plassert i det nedre
d ashbordet (venstre side).
Tilgang til sikringene
God Defekt
Ta n g
8
Hvis en feil oppstår

228
Tabeller over sikringer
Sikringnr.StyrkeFunksjon
F1 40
AAvdugging/avising bakrute
F2 20
AElektriske dørspeil.
F5 30
AÅpning av panoramasoltak.
F6 20
A12


V-uttak, multimedia bak.
F7 20
A230


V-kontakt.
F9 25
AVarmeseter.
F10 20
ABoks tilhengerfeste.
F11 20
AKlimaanleggkompressor.
F12 30
AMotor for elektrisk vindu.
Sikringsboks 1
