CITROEN C5 2012 InstruktionsbØger (in Danish)
Manufacturer: CITROEN, Model Year: 2012, Model line: C5, Model: CITROEN C5 2012Pages: 340, PDF Size: 17.39 MB
Page 211 of 340
XII

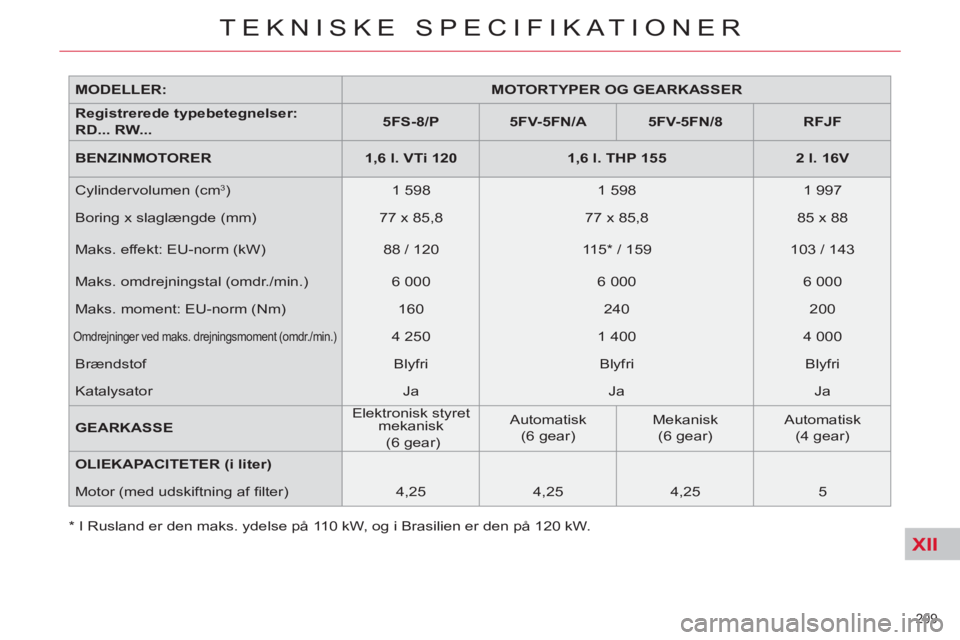

MODELLER:
MOTORTYPER OG GEARKASSER
Registrerede typebetegnelser:
RD... RW...
5FS-8/P
5FV-5FN/A
5FV-5FN/8
RFJF
BENZINMOTORER
1,6 l. VTi 120
1,6 l. THP 155
2 l. 16V
Cylindervolumen (cm
3 )
1 598
1 598
1 997
Boring x slaglængde (mm)
77 x 85,8
77 x 85,8
85 x 88
Maks. effekt: EU-norm (kW)
88 / 120
11 5 * / 159
103 / 143
Maks. omdrejningstal (omdr./min.)
6 000
6 000
6 000
Maks. moment: EU-norm (Nm)
160
240
200
Omdrejninger ved maks. drejningsmoment (omdr./min.)
4 250
1 400
4 000
Brændstof
Blyfri
Blyfri
Blyfri
Katalysator
Ja
Ja
Ja
GEARKASSE
Elektronisk styret
mekanisk
(6 gear)
Automatisk
(6 gear)
Mekanisk
(6 gear)
Automatisk
(4 gear)
OLIEKAPACITETER (i liter)
Motor (med udskiftning af fi lter)
4,25
4,25
4,25
5
*
I Rusland er den maks. ydelse på 110 kW, og i Brasilien er den på 120 kW.
209
TEKNISKE SPECIFIKATIONER
Page 212 of 340
XII
210
TEKNISKE SPECIFIKATIONER

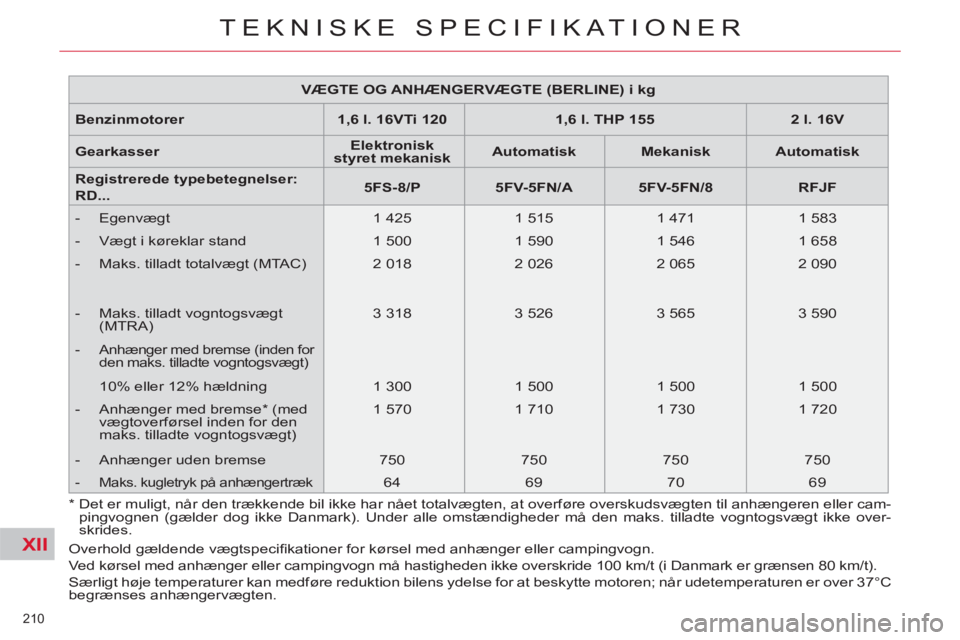

VÆGTE OG ANHÆNGERVÆGTE (BERLINE) i kg
Benzinmotorer
1,6 l. 16VTi 120
1,6 l. THP 155
2 l. 16V
Gearkasser
Elektronisk
styret mekanisk
Automatisk
Mekanisk
Automatisk
Registrerede typebetegnelser:
RD...
5FS-8/P
5FV-5FN/A
5FV-5FN/8
RFJF
- Egenvægt
1 425
1 515
1 471
1 583
- Vægt i køreklar stand
1 500
1 590
1 546
1 658
- Maks. tilladt totalvægt (MTAC)
2 018
2 026
2 065
2 090
- Maks. tilladt vogntogsvægt
(MTRA)
3 318
3 526
3 565
3 590
- Anhænger med bremse (inden for
den maks. tilladte vogntogsvægt)
10% eller 12% hældning
1 300
1 500
1 500
1 500
- Anhænger med bremse * (med
vægtoverførsel inden for den
maks. tilladte vogntogsvægt)
1 570
1 710
1 730
1 720
- Anhænger uden bremse
750
750
750
750
- Maks. kugletryk på anhængertræk
64
69
70
69
Overhold gældende vægtspecifi kationer for kørsel med anhænger eller campingvogn.
Ved kørsel med anhænger eller campingvogn må hastigheden ikke overskride 100 km/t (i Danmark er grænsen 80 km/t).
Særligt høje temperaturer kan medføre reduktion bilens ydelse for at beskytte motoren; når udetemperaturen er over 37°C
begrænses anhængervægten.
* Det er muligt, når den trækkende bil ikke har nået totalvægten, at overføre overskudsvægten til anhængeren eller cam-
pingvognen (gælder dog ikke Danmark). Under alle omstændigheder må den maks. tilladte vogntogsvægt ikke over-
skrides.
Page 213 of 340
XII
211
TEKNISKE SPECIFIKATIONER

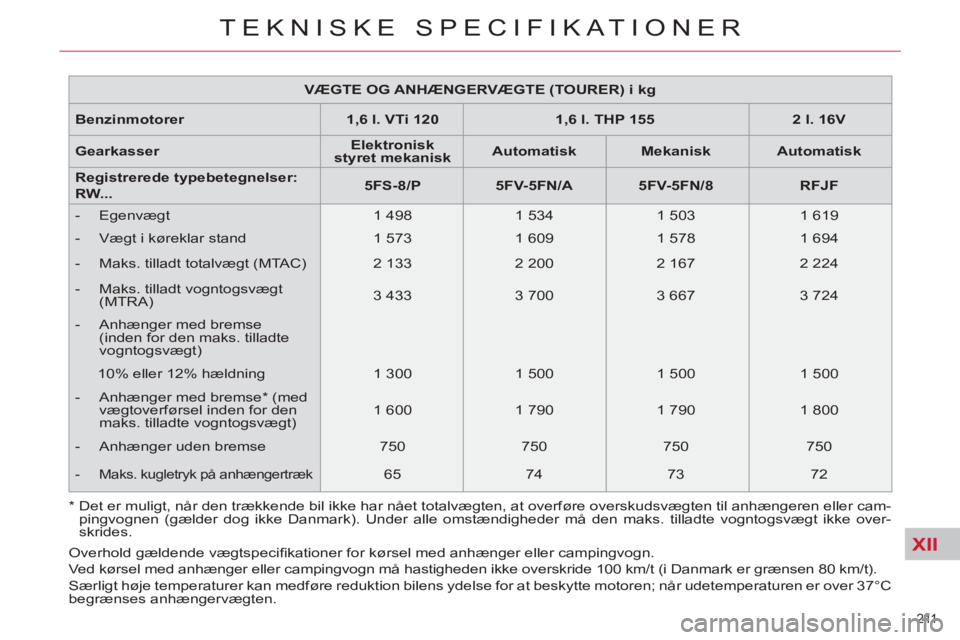

VÆGTE OG ANHÆNGERVÆGTE (TOURER) i kg
Benzinmotorer
1,6 l. VTi 120
1,6 l. THP 155
2 l. 16V
Gearkasser
Elektronisk
styret mekanisk
Automatisk
Mekanisk
Automatisk
Registrerede typebetegnelser:
RW...
5FS-8/P
5FV-5FN/A
5FV-5FN/8
RFJF
- Egenvægt
1 498
1 534
1 503
1 619
- Vægt i køreklar stand
1 573
1 609
1 578
1 694
- Maks. tilladt totalvægt (MTAC)
2 133
2 200
2 167
2 224
- Maks. tilladt vogntogsvægt
(MTRA)
3 433
3 700
3 667
3 724
- Anhænger med bremse
(inden for den maks. tilladte
vogntogsvægt)
10% eller 12% hældning
1 300
1 500
1 500
1 500
- Anhænger med bremse * (med
vægtoverførsel inden for den
maks. tilladte vogntogsvægt)
1 600
1 790
1 790
1 800
- Anhænger uden bremse
750
750
750
750
- Maks. kugletryk på anhængertræk
65
74
73
72
Overhold gældende vægtspecifi kationer for kørsel med anhænger eller campingvogn.
Ved kørsel med anhænger eller campingvogn må hastigheden ikke overskride 100 km/t (i Danmark er grænsen 80 km/t).
Særligt høje temperaturer kan medføre reduktion bilens ydelse for at beskytte motoren; når udetemperaturen er over 37°C
begrænses anhængervægten.
* Det er muligt, når den trækkende bil ikke har nået totalvægten, at overføre overskudsvægten til anhængeren eller cam-
pingvognen (gælder dog ikke Danmark). Under alle omstændigheder må den maks. tilladte vogntogsvægt ikke over-
skrides.
Page 214 of 340
XII
212

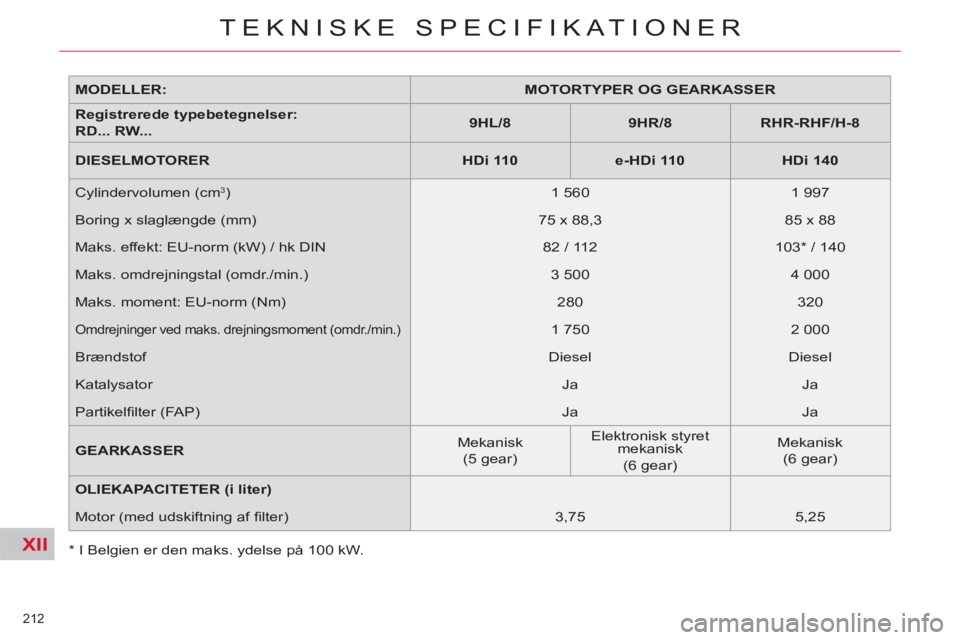

TEKNISKE SPECIFIKATIONER
*
I Belgien er den maks. ydelse på 100 kW.
MODELLER:
MOTORTYPER OG GEARKASSER
Registrerede typebetegnelser:
RD... RW...
9HL/8
9HR/8
RHR-RHF/H-8
DIESELMOTORER
HDi 110
e-HDi 110
HDi 140
Cylindervolumen (cm
3 )
1 560
1 997
Boring x slaglængde (mm)
75 x 88,3
85 x 88
Maks. effekt: EU-norm (kW) / hk DIN
82 / 112
103 * / 140
Maks. omdrejningstal (omdr./min.)
3 500
4 000
Maks. moment: EU-norm (Nm)
280
320
Omdrejninger ved maks. drejningsmoment (omdr./min.)
1 750
2 000
Brændstof
Diesel
Diesel
Katalysator
Ja
Ja
Partikelfi lter (FAP)
Ja
Ja
GEARKASSER
Mekanisk
(5 gear)
Elektronisk styret
mekanisk
(6 gear)
Mekanisk
(6 gear)
OLIEKAPACITETER (i liter)
Motor (med udskiftning af fi lter)
3,75
5,25
Page 215 of 340
XII
213
TEKNISKE SPECIFIKATIONER

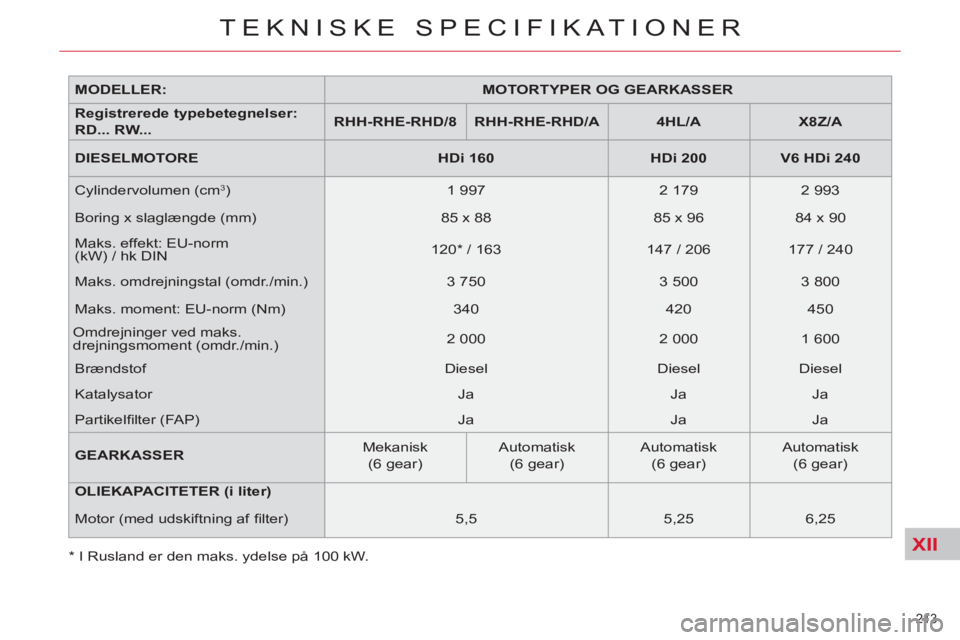

MODELLER:
MOTORTYPER OG GEARKASSER
Registrerede typebetegnelser:
RD... RW...
RHH-RHE-RHD/8
RHH-RHE-RHD/A
4HL/A
X8Z/A
DIESELMOTORE
HDi 160
HDi 200
V6 HDi 240
Cylindervolumen (cm
3 )
1 997
2 179
2 993
Boring x slaglængde (mm)
85 x 88
85 x 96
84 x 90
Maks. effekt: EU-norm
(kW) / hk DIN
120 * / 163
147 / 206
177 / 240
Maks. omdrejningstal (omdr./min.)
3 750
3 500
3 800
Maks. moment: EU-norm (Nm)
340
420
450
Omdrejninger ved maks.
drejningsmoment (omdr./min.)
2 000
2 000
1 600
Brændstof
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Partikelfi lter (FAP)
Ja
Ja
Ja
GEARKASSER
Mekanisk
(6 gear)
Automatisk
(6 gear)
Automatisk
(6 gear)
Automatisk
(6 gear)
OLIEKAPACITETER (i liter)
Motor (med udskiftning af fi lter)
5,5
5,25
6,25
*
I Rusland er den maks. ydelse på 100 kW.
Page 216 of 340
XII
214
TEKNISKE SPECIFIKATIONER

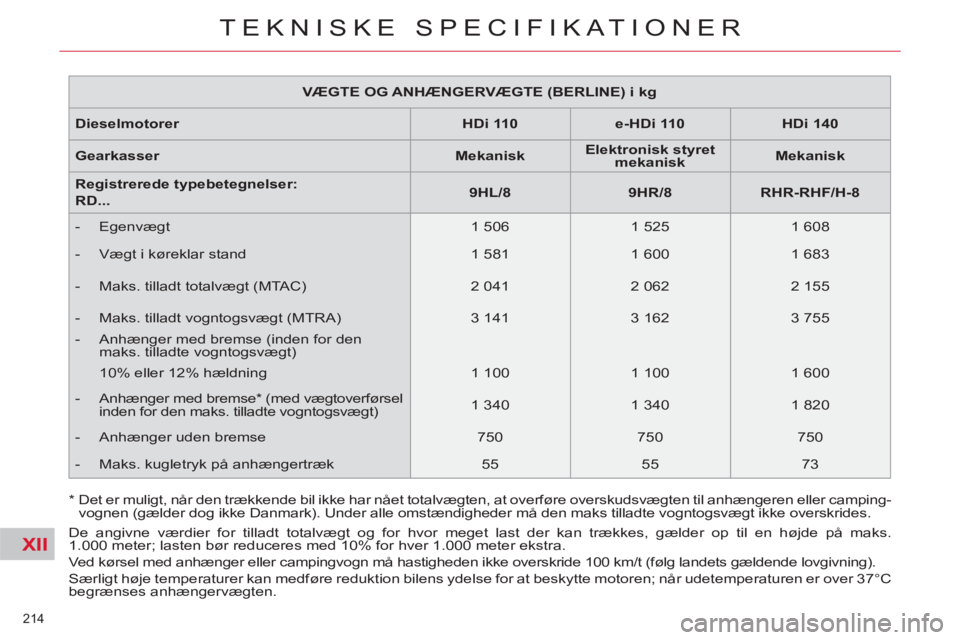

VÆGTE OG ANHÆNGERVÆGTE (BERLINE) i kg
Dieselmotorer
HDi 110
e-HDi 110
HDi 140
Gearkasser
Mekanisk
Elektronisk styret
mekanisk
Mekanisk
Registrerede typebetegnelser:
RD...
9HL/8
9HR/8
RHR-RHF/H-8
- Egenvægt
1 506
1 525
1 608
- Vægt i køreklar stand
1 581
1 600
1 683
- Maks. tilladt totalvægt (MTAC)
2 041
2 062
2 155
- Maks. tilladt vogntogsvægt (MTRA)
3 141
3 162
3 755
- Anhænger med bremse (inden for den
maks. tilladte vogntogsvægt)
10% eller 12% hældning
1 100
1 100
1 600
- Anhænger med bremse * (med vægtoverførsel
inden for den maks. tilladte vogntogsvægt)
1 340
1 340
1 820
- Anhænger uden bremse
750
750
750
- Maks. kugletryk på anhængertræk
55
55
73
De angivne værdier for tilladt totalvægt og for hvor meget last der kan trækkes, gælder op til en højde på maks.
1.000 meter; lasten bør reduceres med 10% for hver 1.000 meter ekstra.
Ved kørsel med anhænger eller campingvogn må hastigheden ikke overskride 100 km/t (følg landets gældende lovgivning).
Særligt høje temperaturer kan medføre reduktion bilens ydelse for at beskytte motoren; når udetemperaturen er over 37°C
begrænses anhængervægten.
* Det er muligt, når den trækkende bil ikke har nået totalvægten, at overføre overskudsvægten til anhængeren eller camping-
vognen (gælder dog ikke Danmark). Under alle omstændigheder må den maks tilladte vogntogsvægt ikke overskrides.
Page 217 of 340
XII
215
TEKNISKE SPECIFIKATIONER
VÆGTE OG ANHÆNGERVÆGTE (BERLINE) i kg
Dieselmotorer
HDi 160
HDi 200
V6 HDi 240
Gearkasser
Mekanisk
Automatisk
Automatisk
Automatisk
Registrerede typebetegnelser:
RD...
RHH-RHE-
RHD/8
RHH-RHE-
RHD/A
4HL/A
X8Z/A
- Egenvægt
1 563
1 609
1 731
1 766
- Vægt i køreklar stand
1 638
1 684
1 806
1 841
- Maks. tilladt totalvægt (MTAC)
2 156
2 190
2 231
2 276
- Maks. tilladt vogntogsvægt (MTRA)
3 656
3 290
3 831
3 676
- Anhænger med bremse (inden for den
maks. tilladte vogntogsvægt)
10% eller 12% hældning
1 500
1 100
1 600
1 400
- Anhænger med bremse * (med vægtoverførsel
inden for den maks. tilladte vogntogsvægt)
1 740
1 390
1 820
1 650
- Anhænger uden bremse
750
750
750
- Maks. kugletryk på anhængertræk
70
57
73
67
De angivne værdier for tilladt totalvægt og for hvor meget last der kan trækkes, gælder op til en højde på maks.
1.000 meter; lasten bør reduceres med 10% for hver 1.000 meter ekstra.
Ved kørsel med anhænger eller campingvogn må hastigheden ikke overskride 100 km/t (følg landets gældende lovgivning).
Særligt høje temperaturer kan medføre reduktion bilens ydelse for at beskytte motoren; når udetemperaturen er over 37°C
begrænses anhængervægten. *
Det er muligt, når den trækkende bil ikke har nået totalvægten, at overføre overskudsvægten til anhængeren eller camping-
vognen (gælder dog ikke Danmark). Under alle omstændigheder må den maks tilladte vogntogsvægt ikke overskrides.
Page 218 of 340
XII
216
TEKNISKE SPECIFIKATIONER
VÆGTE OG ANHÆNGERVÆGTE (TOURER) i kg
Dieselmotorer
HDi 110
e-HDi 110
HDi 140
Gearkasser
Mekanisk
Elektronisk styret
mekanisk
Mekanisk
Registrerede typebetegnelser:
RW...
9HL/8
9HR/8
RHR-RHF/H-8
- Egenvægt
1 538
1 540
1 655
- Vægt i køreklar stand
1 613
1 615
1 730
- Maks. tilladt totalvægt (MTAC)
2 153
2 174
2 276
- Maks. tilladt vogntogsvægt (MTRA)
3 153
3 174
3 776
- Anhænger med bremse (inden for den
maks. tilladte vogntogsvægt)
10% eller 12% hældning
1 000
1 000
1 500
- Anhænger med bremse * (med vægtoverførsel
inden for den maks. tilladte vogntogsvægt)
1 300
1 300
1 800
- Anhænger uden bremse
750
750
750
- Maks. kugletryk på anhængertræk
53
54
72
De angivne værdier for tilladt totalvægt og for hvor meget last der kan trækkes, gælder op til en højde på maks.
1.000 meter; lasten bør reduceres med 10% for hver 1.000 meter ekstra.
Ved kørsel med anhænger eller campingvogn må hastigheden ikke overskride 100 km/t (følg landets gældende lovgivning).
Særligt høje temperaturer kan medføre reduktion bilens ydelse for at beskytte motoren; når udetemperaturen er over 37°C
begrænses anhængervægten.
* Det er muligt, når den trækkende bil ikke har nået totalvægten, at overføre overskudsvægten til anhængeren eller camping-
vognen (gælder dog ikke Danmark). Under alle omstændigheder må den maks. tilladte vogntogsvægt ikke overskrides.
Page 219 of 340
XII
217
TEKNISKE SPECIFIKATIONER

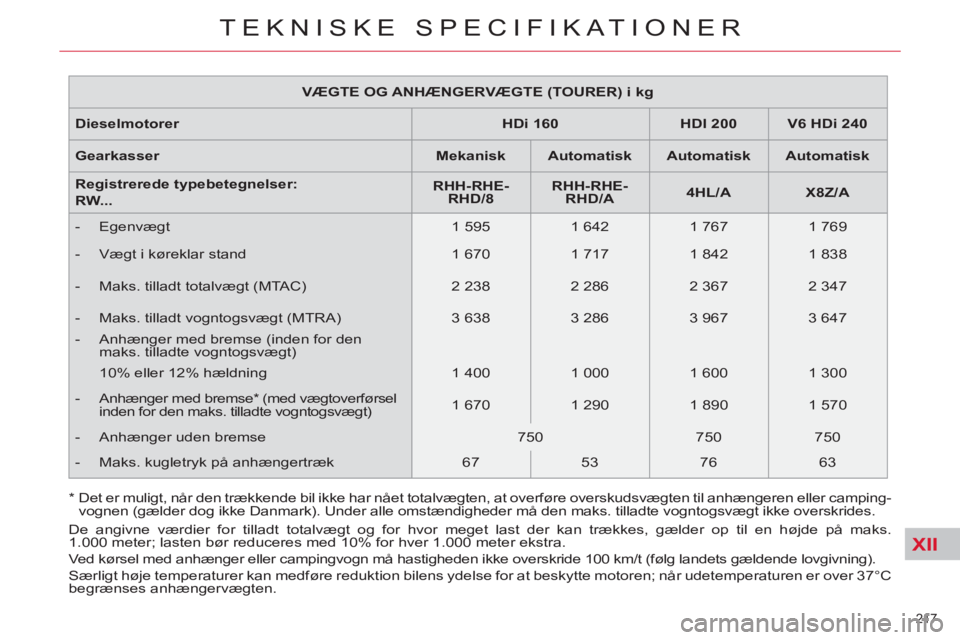

VÆGTE OG ANHÆNGERVÆGTE (TOURER) i kg
Dieselmotorer
HDi 160
HDI 200
V6 HDi 240
Gearkasser
Mekanisk
Automatisk
Automatisk
Automatisk
Registrerede typebetegnelser:
RW...
RHH-RHE-
RHD/8
RHH-RHE-
RHD/A
4HL/A
X8Z/A
- Egenvægt
1 595
1 642
1 767
1 769
- Vægt i køreklar stand
1 670
1 717
1 842
1 838
- Maks. tilladt totalvægt (MTAC)
2 238
2 286
2 367
2 347
- Maks. tilladt vogntogsvægt (MTRA)
3 638
3 286
3 967
3 647
- Anhænger med bremse (inden for den
maks. tilladte vogntogsvægt)
10% eller 12% hældning
1 400
1 000
1 600
1 300
- Anhænger med bremse * (med vægtoverførsel
inden for den maks. tilladte vogntogsvægt)
1 670
1 290
1 890
1 570
- Anhænger uden bremse
750
750
750
- Maks. kugletryk på anhængertræk
67
53
76
63
De angivne værdier for tilladt totalvægt og for hvor meget last der kan trækkes, gælder op til en højde på maks.
1.000 meter; lasten bør reduceres med 10% for hver 1.000 meter ekstra.
Ved kørsel med anhænger eller campingvogn må hastigheden ikke overskride 100 km/t (følg landets gældende lovgivning).
Særligt høje temperaturer kan medføre reduktion bilens ydelse for at beskytte motoren; når udetemperaturen er over 37°C
begrænses anhængervægten. *
Det er muligt, når den trækkende bil ikke har nået totalvægten, at overføre overskudsvægten til anhængeren eller camping-
vognen (gælder dog ikke Danmark). Under alle omstændigheder må den maks. tilladte vogntogsvægt ikke overskrides.
Page 220 of 340
XII
218
TEKNISKE SPECIFIKATIONER
De angivne værdier for tilladt totalvægt og for hvor meget last der kan trækkes, gælder op til en højde på maks.
1.000 meter; lasten bør reduceres med 10% for hver 1.000 meter ekstra.
Særligt høje temperaturer kan medføre reduktion bilens ydelse for at beskytte motoren; når udetemperaturen er over 37°C
begrænses anhængervægten.
*
Vægten i køreklar stand er lig med egenvægten + føreren (75 kg).
**
Overskridelse af den tilladelige vægt på bagakslen, når bilen trækker, medfører en hastighedsbegrænsning på 80 km/t
i overensstemmelse med EU-direktivets punkt 2.7 (gælder ikke Danmark).
***
Overskridelse af den tilladelige vægt, når bilen trækker, medfører en hastighedsbegrænsning på 80 km/t i overens-
stemmelse med EU-direktivets punkt 2.7 (gælder ikke Danmark).
****
Det er muligt, når den trækkende bil ikke har nået totalvægten, at overføre overskudsvægten til anhængeren eller camping-
vognen (gælder dog ikke Danmark). Under alle omstændigheder må den maks tilladte vogntogsvægt ikke overskrides.

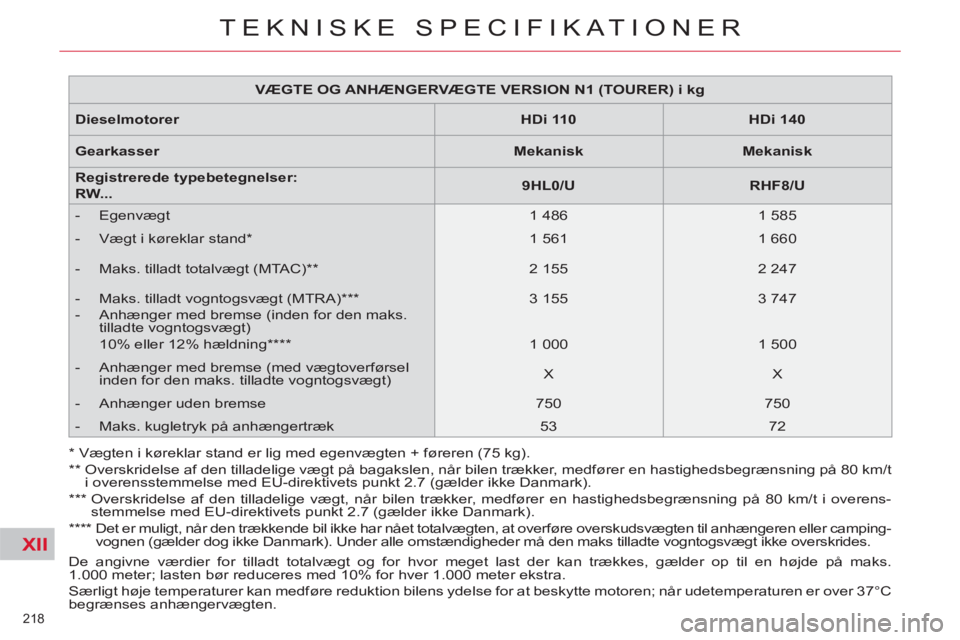

VÆGTE OG ANHÆNGERVÆGTE VERSION N1 (TOURER) i kg
Dieselmotorer
HDi 110
HDi 140
Gearkasser
Mekanisk
Mekanisk
Registrerede typebetegnelser:
RW...
9HL0
/U
RHF8/U
- Egenvægt
1 486
1 585
- Vægt i køreklar stand *
1 561
1 660
- Maks. tilladt totalvægt (MTAC) **
2 155
2 247
- Maks. tilladt vogntogsvægt (MTRA) ***
3 155
3 747
- Anhænger med bremse (inden for den maks.
tilladte vogntogsvægt)
10% eller 12% hældning ****
1 000
1 500
- Anhænger med bremse (med vægtoverførsel
inden for den maks. tilladte vogntogsvægt)
X
X
- Anhænger uden bremse
750
750
- Maks. kugletryk på anhængertræk
53
72
