CITROEN C5 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C5, Model: CITROEN C5 2014Pages: 333, PDF Size: 11.93 MB
Page 121 of 333
VIII
11 9
SIGURNOST
SIGURNOSNI POJASI
Prednji sigurnosni pojasi
Prednji sigurnosni pojasi opremljeni
su pirotehničkim zatezačima i gra-
ničnicima djelovanja sila.
Taj sustav povećava sigurnost put-
nika na prednjim sjedalima prilikom
frontalnih sudara.
Ovisno o jačini sudara, pirotehnički
zatezači trenutačno napinju pojase i
priljubljuju ih uz tijela putnika.
Namještanje
)
Povucite remen ispred sebe,
pravilnim pokretom, pazeći da
se ne uvrće.
)
Umetnite kopču u njezin zatvarač.
)
Brzim povlačenjem remena pro-
vjerite ispravnu zakopčanost i
pravilan rad uređaja za automat-
sko blokiranje.
)
Trbušni dio remena mora prola-
ziti što niže i mora biti što jače
zategnut.
)
Prsni dio mora prolaziti što bliže
pazuhu.
Svaki pojas opremljen je kalemom
koji omogućuje automatsko podeša-
vanje njegove dužine vašoj građi.
Pojasi s pirotehničkim zatezačima
postaju aktivni nakon uključivanja
kontakta.
Graničnik djelovanja sila ublažava
pritisak pojasa na prsa putnika, čime
se povećava njegova zaštićenost.

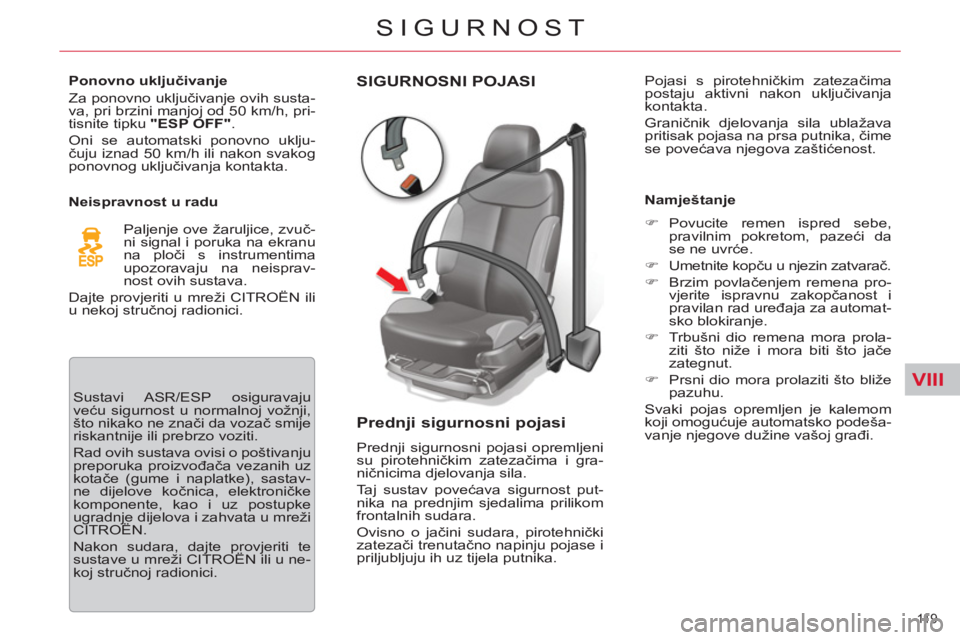

Ponovno uključivanje
Za ponovno uključivanje ovih susta-
va, pri brzini manjoj od 50 km/h, pri-
tisnite tipku "ESP OFF"
.
Oni se automatski ponovno uklju-
čuju iznad 50 km/h ili nakon svakog
ponovnog uključivanja kontakta.
Neispravnost u radu
Paljenje ove žaruljice, zvuč-
ni signal i poruka na ekranu
na ploči s instrumentima
upozoravaju na neisprav-
nost ovih sustava.
Dajte provjeriti u mreži CITROËN ili
u nekoj stručnoj radionici.
Sustavi ASR/ESP osiguravaju
veću sigurnost u normalnoj vožnji,
što nikako ne znači da vozač smije
riskantnije ili prebrzo voziti.
Rad ovih sustava ovisi o poštivanju
preporuka proizvođača vezanih uz
kotače (gume i naplatke), sastav-
ne dijelove kočnica, elektroničke
komponente, kao i uz postupke
ugradnje dijelova i zahvata u mreži
CITROËN.
Nakon sudara, dajte provjeriti te
sustave u mreži CITROËN ili u ne-
koj stručnoj radionici.
Page 122 of 333
VIII
120
SIGURNOST

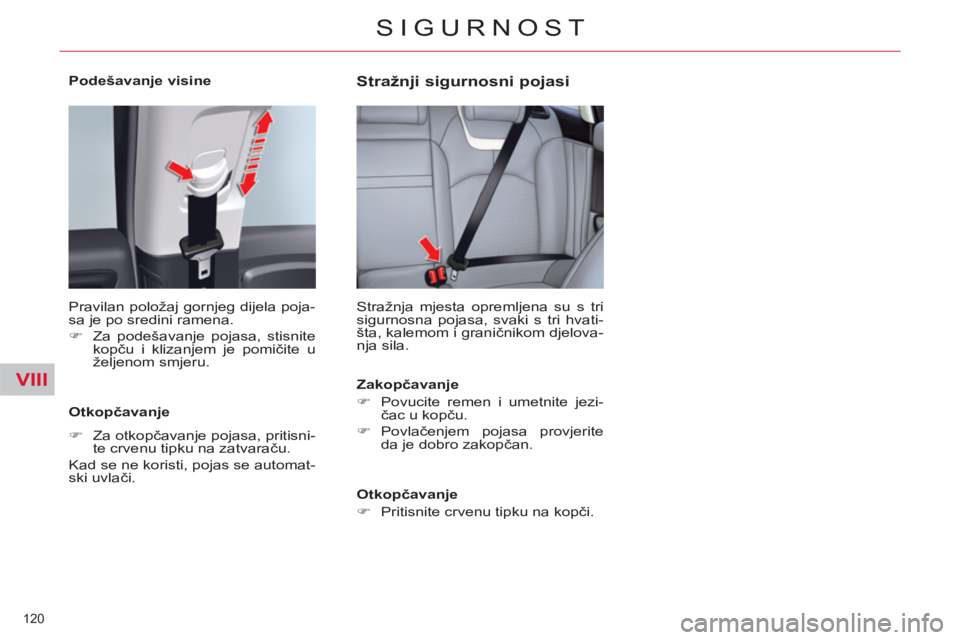

Podešavanje visine
Pravilan položaj gornjeg dijela poja-
sa je po sredini ramena.
)
Za podešavanje pojasa, stisnite
kopču i klizanjem je pomičite u
željenom smjeru.
Otkopčavanje
)
Za otkopčavanje pojasa, pritisni-
te crvenu tipku na zatvaraču.
Kad se ne koristi, pojas se automat-
ski uvlači.
Stražnji sigurnosni pojasi
Zakopčavanje
)
Povucite remen i umetnite jezi-
čac u kopču.
)
Povlačenjem pojasa provjerite
da je dobro zakopčan.
Otkopčavanje
)
Pritisnite crvenu tipku na kopči.
Stražnja mjesta opremljena su s tri
sigurnosna pojasa, svaki s tri hvati-
šta, kalemom i graničnikom djelova-
nja sila.
Page 123 of 333
VIII
121
SIGURNOST

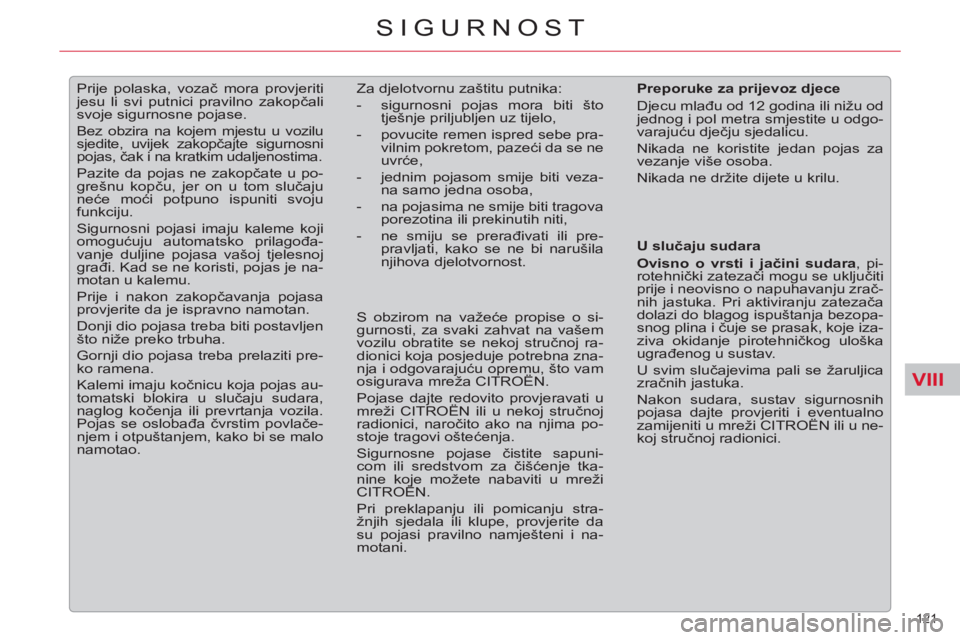

Prije polaska, vozač mora provjeriti
jesu li svi putnici pravilno zakopčali
svoje sigurnosne pojase.
Bez obzira na kojem mjestu u vozilu
sjedite, uvijek zakopčajte sigurnosni
pojas, čak i na kratkim udaljenostima.
Pazite da pojas ne zakopčate u po-
grešnu kopču, jer on u tom slučaju
neće moći potpuno ispuniti svoju
funkciju.
Sigurnosni pojasi imaju kaleme koji
omogućuju automatsko prilagođa-
vanje duljine pojasa vašoj tjelesnoj
građi. Kad se ne koristi, pojas je na-
motan u kalemu.
Prije i nakon zakopčavanja pojasa
provjerite da je ispravno namotan.
Donji dio pojasa treba biti postavljen
što niže preko trbuha.
Gornji dio pojasa treba prelaziti pre-
ko ramena.
Kalemi imaju kočnicu koja pojas au-
tomatski blokira u slučaju sudara,
naglog kočenja ili prevrtanja vozila.
Pojas se oslobađa čvrstim povlače-
njem i otpuštanjem, kako bi se malo
namotao. Za djelotvornu zaštitu putnika:
- sigurnosni pojas mora biti što
tješnje priljubljen uz tijelo,
- povucite remen ispred sebe pra-
vilnim pokretom, pazeći da se ne
uvrće,
- jednim pojasom smije biti veza-
na samo jedna osoba,
- na pojasima ne smije biti tragova
porezotina ili prekinutih niti,
- ne smiju se prerađivati ili pre-
pravljati, kako se ne bi narušila
njihova djelotvornost.
Preporuke za prijevoz djece
Djecu mlađu od 12 godina ili nižu od
jednog i pol metra smjestite u odgo-
varajuću dječju sjedalicu.
Nikada ne koristite jedan pojas za
vezanje više osoba.
Nikada ne držite dijete u krilu.
S obzirom na važeće propise o si-
gurnosti, za svaki zahvat na vašem
vozilu obratite se nekoj stručnoj ra-
dionici koja posjeduje potrebna zna-
nja i odgovarajuću opremu, što vam
osigurava mreža CITROËN.
Pojase dajte redovito provjeravati u
mreži CITROËN ili u nekoj stručnoj
radionici, naročito ako na njima po-
stoje tragovi oštećenja.
Sigurnosne pojase čistite sapuni-
com ili sredstvom za čišćenje tka-
nine koje možete nabaviti u mreži
CITROËN.
Pri preklapanju ili pomicanju stra-
žnjih sjedala ili klupe, provjerite da
su pojasi pravilno namješteni i na-
motani.
U slučaju sudara
Ovisno o vrsti i jačini sudara
, pi-
rotehnički zatezači mogu se uključiti
prije i neovisno o napuhavanju zrač-
nih jastuka. Pri aktiviranju zatezača
dolazi do blagog ispuštanja bezopa-
snog plina i čuje se prasak, koje iza-
ziva okidanje pirotehničkog uloška
ugrađenog u sustav.
U svim slučajevima pali se žaruljica
zračnih jastuka.
Nakon sudara, sustav sigurnosnih
pojasa dajte provjeriti i eventualno
zamijeniti u mreži CITROËN ili u ne-
koj stručnoj radionici.
Page 124 of 333
VIII
122
SIGURNOST

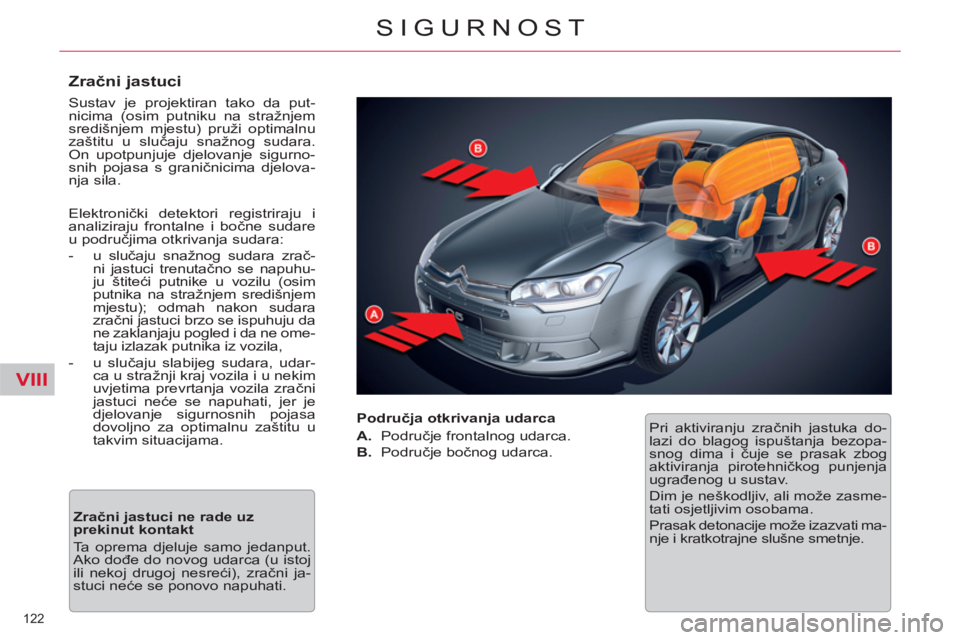

Zračni jastuci
Sustav je projektiran tako da put-
nicima (osim putniku na stražnjem
središnjem mjestu) pruži optimalnu
zaštitu u slučaju snažnog sudara.
On upotpunjuje djelovanje sigurno-
snih pojasa s graničnicima djelova-
nja sila.
Elektronički detektori registriraju i
analiziraju frontalne i bočne sudare
u područjima otkrivanja sudara:
- u slučaju snažnog sudara zrač-
ni jastuci trenutačno se napuhu-
ju štiteći putnike u vozilu (osim
putnika na stražnjem središnjem
mjestu); odmah nakon sudara
zračni jastuci brzo se ispuhuju da
ne zaklanjaju pogled i da ne ome-
taju izlazak putnika iz vozila,
- u slučaju slabijeg sudara, udar-
ca u stražnji kraj vozila i u nekim
uvjetima prevrtanja vozila zračni
jastuci neće se napuhati, jer je
djelovanje sigurnosnih pojasa
dovoljno za optimalnu zaštitu u
takvim situacijama.
Zračni jastuci ne rade uz
prekinut kontakt
Ta oprema djeluje samo jedanput.
Ako dođe do novog udarca (u istoj
ili nekoj drugoj nesreći), zračni ja-
stuci neće se ponovo napuhati.
Područja otkrivanja udarca
A.
Područje frontalnog udarca.
B.
Područje bočnog udarca. Pri aktiviranju zračnih jastuka do-
lazi do blagog ispuštanja bezopa-
snog dima i čuje se prasak zbog
aktiviranja pirotehničkog punjenja
ugrađenog u sustav.
Dim je neškodljiv, ali može zasme-
tati osjetljivim osobama.
Prasak detonacije može izazvati ma-
nje i kratkotrajne slušne smetnje.
Page 125 of 333
VIII
123
SIGURNOST

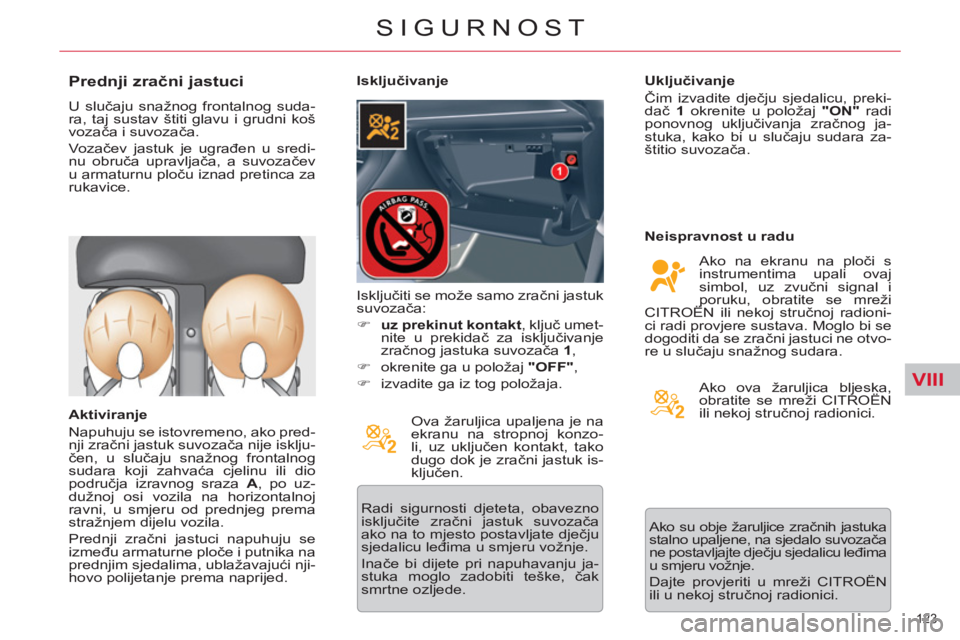

Prednji zračni jastuci
U slučaju snažnog frontalnog suda-
ra, taj sustav štiti glavu i grudni koš
vozača i suvozača.
Vozačev jastuk je ugrađen u sredi-
nu obruča upravljača, a suvozačev
u armaturnu ploču iznad pretinca za
rukavice.
Aktiviranje
Napuhuju se istovremeno, ako pred-
nji zračni jastuk suvozača nije isklju-
čen, u slučaju snažnog frontalnog
sudara koji zahvaća cjelinu ili dio
područja izravnog sraza A
, po uz-
dužnoj osi vozila na horizontalnoj
ravni, u smjeru od prednjeg prema
stražnjem dijelu vozila.
Prednji zračni jastuci napuhuju se
između armaturne ploče i putnika na
prednjim sjedalima, ublažavajući nji-
hovo polijetanje prema naprijed.
Isključivanje
Ova žaruljica upaljena je na
ekranu na stropnoj konzo-
li, uz uključen kontakt, tako
dugo dok je zračni jastuk is-
ključen.
Radi sigurnosti djeteta, obavezno
isključite zračni jastuk suvozača
ako na to mjesto postavljate dječju
sjedalicu leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju ja-
stuka moglo zadobiti teške, čak
smrtne ozljede.
Uključivanje
Čim izvadite dječju sjedalicu, preki-
dač 1
okrenite u položaj "ON"
radi
ponovnog uključivanja zračnog ja-
stuka, kako bi u slučaju sudara za-
štitio suvozača.
Neispravnost u radu
Ako na ekranu na ploči s
instrumentima upali ovaj
simbol, uz zvučni signal i
poruku, obratite se mreži
CITROËN ili nekoj stručnoj radioni-
ci radi provjere sustava. Moglo bi se
dogoditi da se zračni jastuci ne otvo-
re u slučaju snažnog sudara. Isključiti se može samo zračni jastuk
suvozača:
)
uz prekinut kontakt
, ključ umet-
nite u prekidač za isključivanje
zračnog jastuka suvozača 1
,
)
okrenite ga u položaj "OFF"
,
)
izvadite ga iz tog položaja.
Ako ova žaruljica bljeska,
obratite se mreži CITROËN
ili nekoj stručnoj radionici.
Ako su obje žaruljice zračnih jastuka
stalno upaljene, na sjedalo suvozača
ne postavljajte dječju sjedalicu leđ
ima
u smjeru vožnje.
Dajte provjeriti u mreži CITROËN
ili u nekoj stručnoj radionici.
Page 126 of 333
VIII
124
SIGURNOST

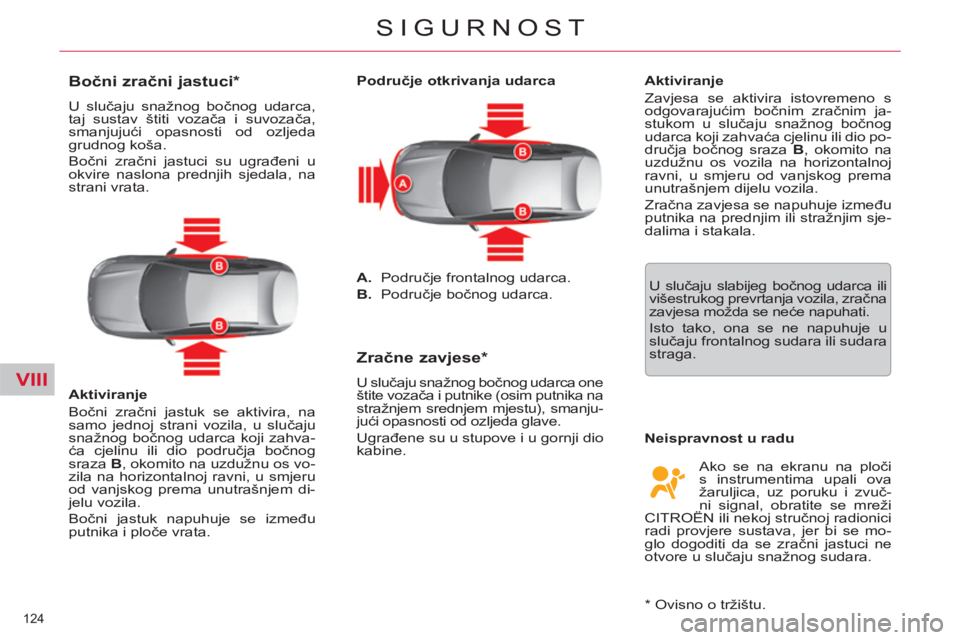

Bočni zračni jastuci *
U slučaju snažnog bočnog udarca,
taj sustav štiti vozača i suvozača,
smanjujući opasnosti od ozljeda
grudnog koša.
Bočni zračni jastuci su ugrađeni u
okvire naslona prednjih sjedala, na
strani vrata.
Aktiviranje
Bočni zračni jastuk se aktivira, na
samo jednoj strani vozila, u slučaju
snažnog bočnog udarca koji zahva-
ća cjelinu ili dio područja bočnog
sraza B
, okomito na uzdužnu os vo-
zila na horizontalnoj ravni, u smjeru
od vanjskog prema unutrašnjem di-
jelu vozila.
Bočni jastuk napuhuje se između
putnika i ploče vrata.
Područje otkrivanja udarca
A.
Područje frontalnog udarca.
B.
Područje bočnog udarca.
Zračne zavjese *
U slučaju snažnog bočnog udarca one
štite vozača i putnike (osim putnika na
stražnjem srednjem mjestu), smanju-
jući opasnosti od ozljeda glave.
Ugrađene su u stupove i u gornji dio
kabine.
Aktiviranje
Zavjesa se aktivira istovremeno s
odgovarajućim bočnim zračnim ja-
stukom u slučaju snažnog bočnog
udarca koji zahvaća cjelinu ili dio po-
dručja bočnog sraza B
, okomito na
uzdužnu os vozila na horizontalnoj
ravni, u smjeru od vanjskog prema
unutrašnjem dijelu vozila.
Zračna zavjesa se napuhuje između
putnika na prednjim ili stražnjim sje-
dalima i stakala.
Neispravnost u radu U slučaju slabijeg bočnog udarca ili
višestrukog prevrtanja vozila, zračna
zavjesa možda se neće napuhati.
Isto tako, ona se ne napuhuje u
slučaju frontalnog sudara ili sudara
straga.
* Ovisno o tržištu. Ako se na ekranu na ploči
s instrumentima upali ova
žaruljica, uz poruku i zvuč-
ni signal, obratite se mreži
CITROËN ili nekoj stručnoj radionici
radi provjere sustava, jer bi se mo-
glo dogoditi da se zračni jastuci ne
otvore u slučaju snažnog sudara.
Page 127 of 333
VIII
125
SIGURNOST

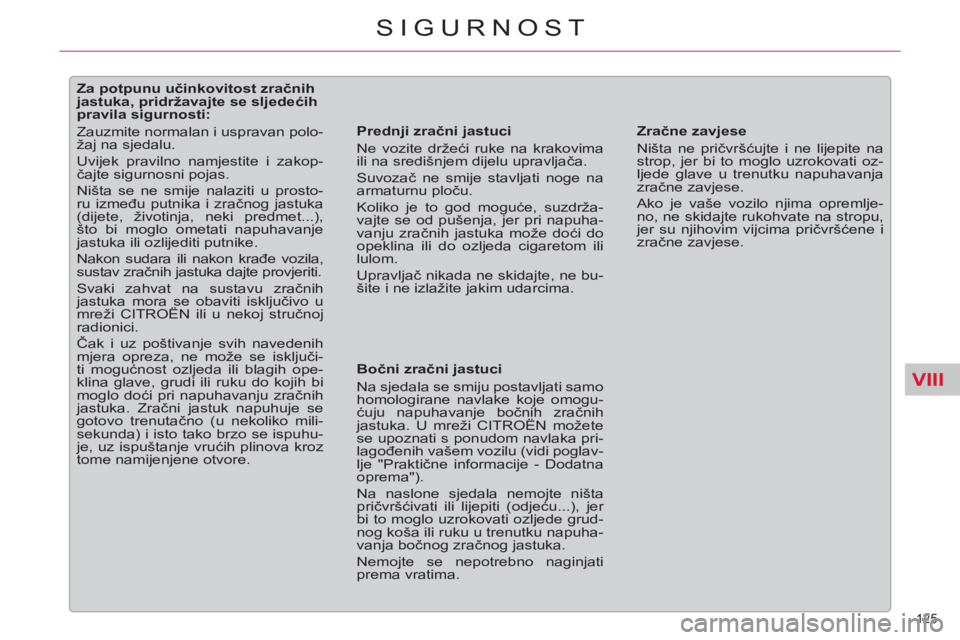

Za potpunu učinkovitost zračnih
jastuka, pridržavajte se sljedećih
pravila sigurnosti:
Zauzmite normalan i uspravan polo-
žaj na sjedalu.
Uvijek pravilno namjestite i zakop-
čajte sigurnosni pojas.
Ništa se ne smije nalaziti u prosto-
ru između putnika i zračnog jastuka
(dijete, životinja, neki predmet...),
što bi moglo ometati napuhavanje
jastuka ili ozlijediti putnike.
Nakon sudara ili nakon krađe vozila,
sustav zračnih jastuka dajte provjeriti.
Svaki zahvat na sustavu zračnih
jastuka mora se obaviti isključivo u
mreži CITROËN ili u nekoj stručnoj
radionici.
Čak i uz poštivanje svih navedenih
mjera opreza, ne može se isključi-
ti mogućnost ozljeda ili blagih ope-
klina glave, grudi ili ruku do kojih bi
moglo doći pri napuhavanju zračnih
jastuka. Zračni jastuk napuhuje se
gotovo trenutačno (u nekoliko mili-
sekunda) i isto tako brzo se ispuhu-
je, uz ispuštanje vrućih plinova kroz
tome namijenjene otvore.
Prednji zračni jastuci
Ne vozite držeći ruke na krakovima
ili na središnjem dijelu upravljača.
Suvozač ne smije stavljati noge na
armaturnu ploču.
Koliko je to god moguće, suzdrža-
vajte se od pušenja, jer pri napuha-
vanju zračnih jastuka može doći do
opeklina ili do ozljeda cigaretom ili
lulom.
Upravljač nikada ne skidajte, ne bu-
šite i ne izlažite jakim udarcima.
Bočni zračni jastuci
Na sjedala se smiju postavljati samo
homologirane navlake koje omogu-
ćuju napuhavanje bočnih zračnih
jastuka. U mreži CITROËN možete
se upoznati s ponudom navlaka pri-
lagođenih vašem vozilu (vidi poglav-
lje "Praktične informacije - Dodatna
oprema").
Na naslone sjedala nemojte ništa
pričvršćivati ili lijepiti (odjeću...), jer
bi to moglo uzrokovati ozljede grud-
nog koša ili ruku u trenutku napuha-
vanja bočnog zračnog jastuka.
Nemojte se nepotrebno naginjati
prema vratima.
Zračne zavjese
Ništa ne pričvršćujte i ne lijepite na
strop, jer bi to moglo uzrokovati oz-
ljede glave u trenutku napuhavanja
zračne zavjese.
Ako je vaše vozilo njima opremlje-
no, ne skidajte rukohvate na stropu,
jer su njihovim vijcima pričvršćene i
zračne zavjese.
Page 128 of 333
IX
!
126
VOŽNJA

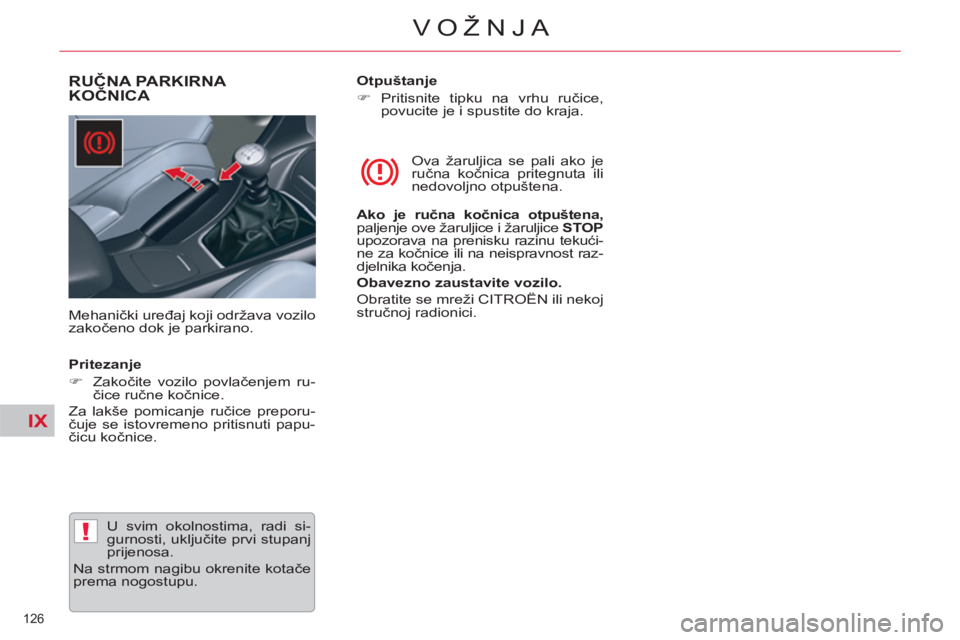

RUČNA PARKIRNA
KOČNICA
Mehanički uređaj koji održava vozilo
zakočeno dok je parkirano. Ova žaruljica se pali ako je
ručna kočnica pritegnuta ili
nedovoljno otpuštena.
Ako je ručna kočnica otpuštena,
paljenje ove žaruljice i žaruljice STOP
upozorava na prenisku razinu tekući-
ne za kočnice ili na neispravnost raz-
djelnika kočenja.
Obavezno zaustavite vozilo.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Pritezanje
)
Zakočite vozilo povlačenjem ru-
čice ručne kočnice.
Za lakše pomicanje ručice preporu-
čuje se istovremeno pritisnuti papu-
čicu kočnice.
U svim okolnostima, radi si-
gurnosti, uključite prvi stupanj
prijenosa.
Na strmom nagibu okrenite kotače
prema nogostupu.
Otpuštanje
)
Pritisnite tipku na vrhu ručice,
povucite je i spustite do kraja.
Page 129 of 333
IX
!!
127
VOŽNJA

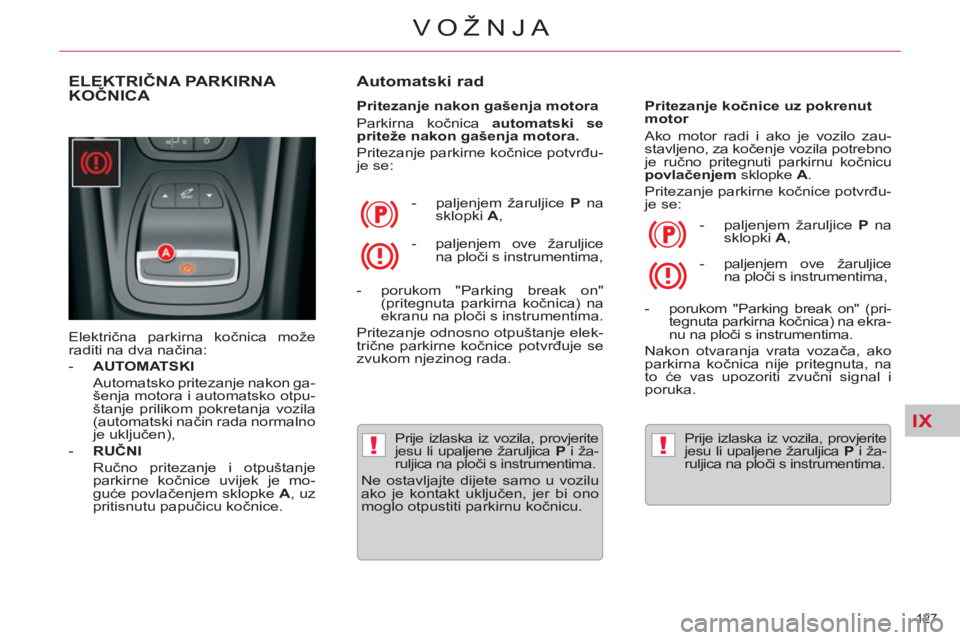

ELEKTRIČNA PARKIRNA
KOČNICA
Električna parkirna kočnica može
raditi na dva načina:
- AUTOMATSKI
Automatsko pritezanje nakon ga-
šenja motora i automatsko otpu-
štanje prilikom pokretanja vozila
(automatski način rada normalno
je uključen),
- RUČNI
Ručno pritezanje i otpuštanje
parkirne kočnice uvijek je mo-
guće povlačenjem sklopke A
, uz
pritisnutu papučicu kočnice.
Automatski rad
Pritezanje nakon gašenja motora
Parkirna kočnica automatski se
priteže nakon gašenja motora.
Pritezanje parkirne kočnice potvrđu-
je se:
Pritezanje kočnice uz pokrenut
motor
Ako motor radi i ako je vozilo zau-
stavljeno, za kočenje vozila potrebno
je ručno pritegnuti parkirnu kočnicu
povlačenjem
sklopke A
.
Pritezanje parkirne kočnice potvrđu-
je se:
- paljenjem žaruljice P
na
sklopki A
,
Prije izlaska iz vozila, provjerite
jesu li upaljene žaruljica P
i ža-
ruljica na ploči s instrumentima.
Ne ostavljajte dijete samo u vozilu
ako je kontakt uključen, jer bi ono
moglo otpustiti parkirnu kočnicu.
- porukom "Parking break on"
(pritegnuta parkirna kočnica) na
ekranu na ploči s instrumentima.
Pritezanje odnosno otpuštanje elek-
trične parkirne kočnice potvrđuje se
zvukom njezinog rada.
- paljenjem žaruljice P
na
sklopki A
,
- porukom "Parking break on" (pri-
tegnuta parkirna ko
čnica) na ekra-
nu na ploči s instrumentima.
Nakon otvaranja vrata vozača, ako
parkirna kočnica nije pritegnuta, na
to će vas upozoriti zvučni signal i
poruka.
Prije izlaska iz vozila, provjerite
jesu li upaljene žaruljica P
i ža-
ruljica na ploči s instrumentima.
- paljenjem ove žaruljice
na ploči s instrumentima,
- paljenjem ove žaruljice
na ploči s instrumentima,
Page 130 of 333
IX!
!
128
VOŽNJA

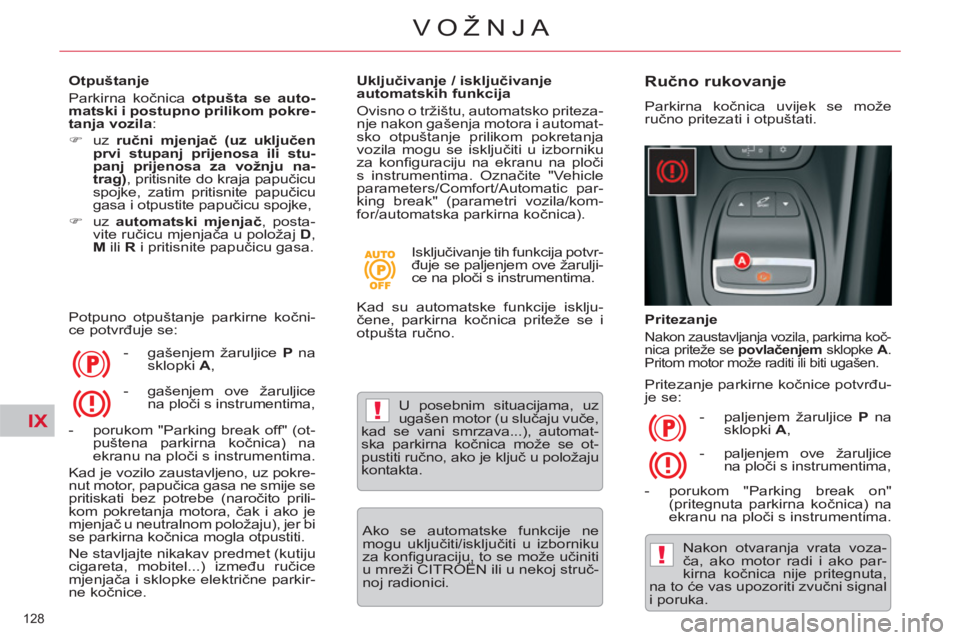

Otpuštanje
Parkirna kočnica otpušta se auto-
matski i postupno prilikom pokre-
tanja vozila
:
)
uz ručni mjenjač (uz uključen
prvi stupanj prijenosa ili stu-
panj prijenosa za
vožnju na-
trag)
, pritisnite do kraja papučicu
spojke, zatim pritisnite papučicu
gasa i otpustite papučicu spojke,
)
uz automatski mjenjač
, posta-
vite ručicu mjenjača u položaj D
,
M
ili R
i pritisnite papučicu gasa.
Potpuno otpuštanje parkirne kočni-
ce potvrđuje se:
- gašenjem žaruljice P
na
sklopki A
,
- porukom "Parking break off" (ot-
puštena parkirna kočnica) na
ekranu na ploči s instrumentima.
Kad je vozilo zaustavljeno, uz pokre-
nut motor, papučica gasa ne smije se
pritiskati bez potrebe (naročito prili-
kom pokretanja motora, čak i ako je
mjenjač u neutralnom položaju), jer bi
se parkirna kočnica mogla otpustiti.
Ne stavljajte nikakav predmet (kutiju
cigareta, mobitel...) između ruč
ice
mjenjača i sklopke električne parkir-
ne kočnice.
Uključivanje / isključivanje
automatskih funkcija
Ovisno o tržištu, automatsko priteza-
nje nakon gašenja motora i automat-
sko otpuštanje prilikom pokretanja
vozila mogu se isključiti u izborniku
za konfi guraciju na ekranu na ploči
s instrumentima. Označite "Vehicle
parameters/Comfort/Automatic par-
king break" (parametri vozila/kom-
for/automatska parkirna kočnica).
Isključivanje tih funkcija potvr-
đuje se paljenjem ove žarulji-
ce na ploči s instrumentima.
Kad su automatske funkcije isklju-
čene, parkirna kočnica priteže se i
otpušta ručno.
U posebnim situacijama, uz
ugašen motor (u slučaju vuče,
kad se vani smrzava...), automat-
ska parkirna kočnica može se ot-
pustiti ručno, ako je ključ u položaju
kontakta.
Ručno rukovanje
Parkirna kočnica uvijek se može
ručno pritezati i otpuštati.
Pritezanje
Nakon zaustavljanja vozila, parkirna koč-
nica priteže se povlačenjem
sklopke A
.
Pritom motor može raditi ili biti ugašen.
Pritezanje parkirne kočnice potvrđu-
je se:
- paljenjem žaruljice P
na
sklopki A
,
- porukom "Parking break on"
(pritegnuta parkirna kočnica) na
ekranu na ploči s instrumentima.
Nakon otvaranja vrata voza-
ča, ako motor radi i ako par-
kirna kočnica nije pritegnuta,
na to će vas upozoriti zvučni signal
i poruka.
- paljenjem ove žaruljice
na ploči s instrumentima,
- gašenjem ove žaruljice
na ploči s instrumentima,
Ako se automatske funkcije ne
mogu uključiti/isključiti u izborniku
za konfi guraciju, to se može učiniti
u mreži CITROËN ili u nekoj struč-
noj radionici.
