Page 201 of 384

199
C5_hr_Chap08_information_ed01-2015

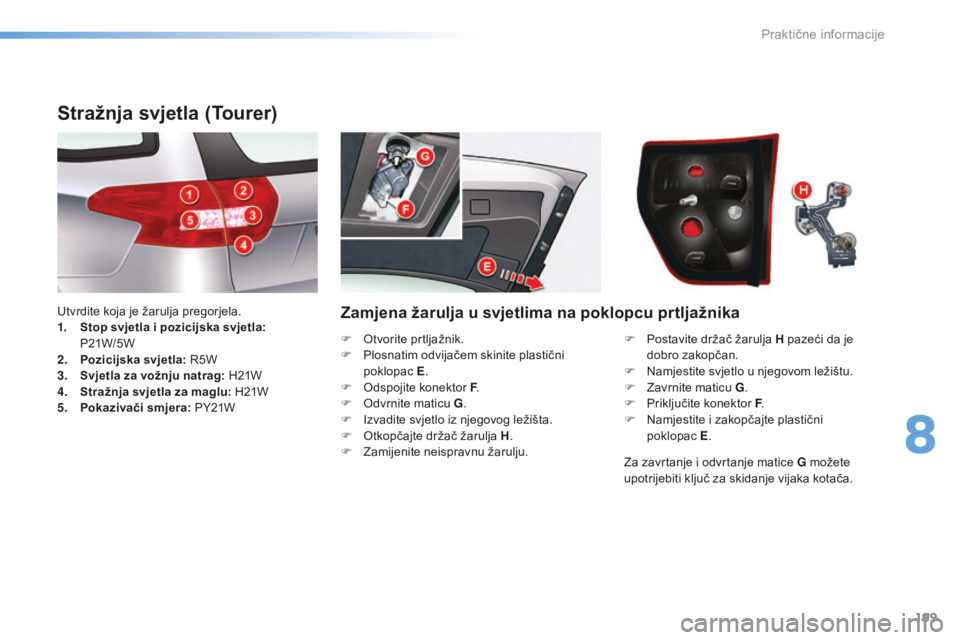

Zamjena žarulja u svjetlima na poklopcu prtljažnika
Stražnja svjetla (Tourer)
Utvrdite koja je žarulja pregorjela.
1. Stop svjetla i pozicijska svjetla:
P21W/5 W
2.
P
ozicijska svjetla:
r
5
W
3.
S
vjetla za vožnju natrag: H21W
4.
S
tražnja svjetla za maglu: H21W
5.
P
okazivači smjera: PY21W F
P
ostavite držač žarulja H pazeći da je
dobro zakopčan.
F
n
a
mjestite svjetlo u njegovom ležištu.
F
z
a
vrnite maticu G.
F
P
riključite konektor F.
F
n
a
mjestite i zakopčajte plastični
poklopac E.
F
o
t
vorite prtljažnik.
F
P
losnatim odvijačem skinite plastični
poklopac E.
F
o
d
spojite konektor F.
F
o
d
vrnite maticu G.
F
i
z
vadite svjetlo iz njegovog ležišta.
F
o
t
kopčajte držač žarulja H.
F
z
am
ijenite neispravnu žarulju.
za z
avrtanje i odvrtanje matice G možete
upotrijebiti ključ za skidanje vijaka kotača.
8
Praktične informacije
Page 202 of 384

200
C5_hr_Chap08_information_ed01-2015

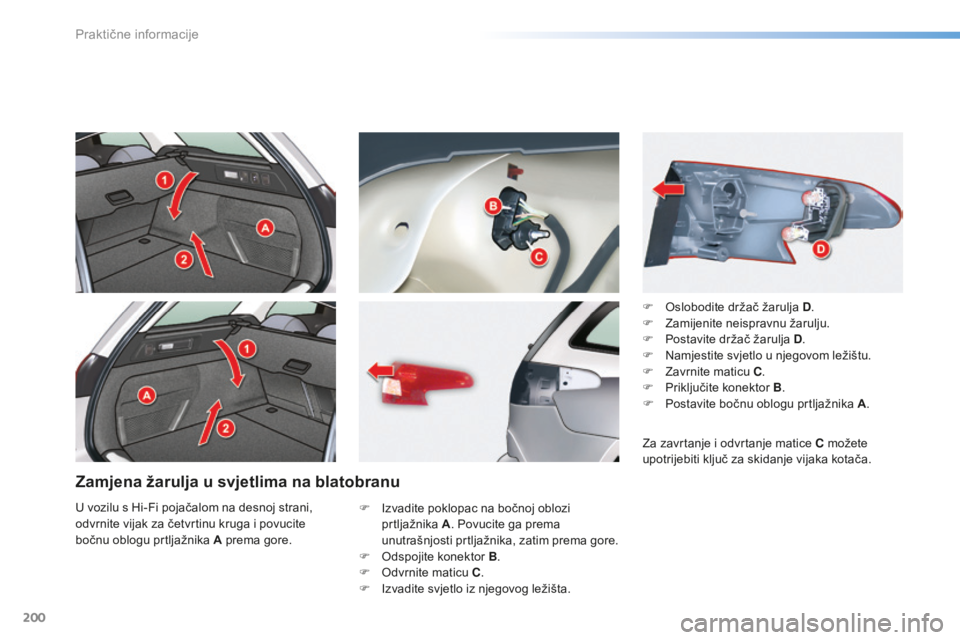

Zamjena žarulja u svjetlima na blatobranu
F izvadite poklopac na bočnoj oblozi prtljažnika A. Povucite ga prema
unutrašnjosti prtljažnika, zatim prema gore.
F
o
d
spojite konektor B .
F
o
d
vrnite maticu C .
F
i
z
vadite svjetlo iz njegovog ležišta. F
o
s
lobodite držač žarulja D
.
F z
am
ijenite neispravnu žarulju.
F
P
ostavite držač žarulja D
.
F n
a
mjestite svjetlo u njegovom ležištu.
F z
a
vrnite maticu C
.
F
P
riključite konektor B.
F
P
ostavite bočnu oblogu prtljažnika A
.
U vozilu s Hi-Fi pojačalom na desnoj strani,
odvrnite vijak za četvrtinu kruga i povucite
bočnu oblogu prtljažnika A prema gore.
za z
avrtanje i odvrtanje matice C možete
upotrijebiti ključ za skidanje vijaka kotača.
Praktične informacije
Page 203 of 384

201
C5_hr_Chap08_information_ed01-2015

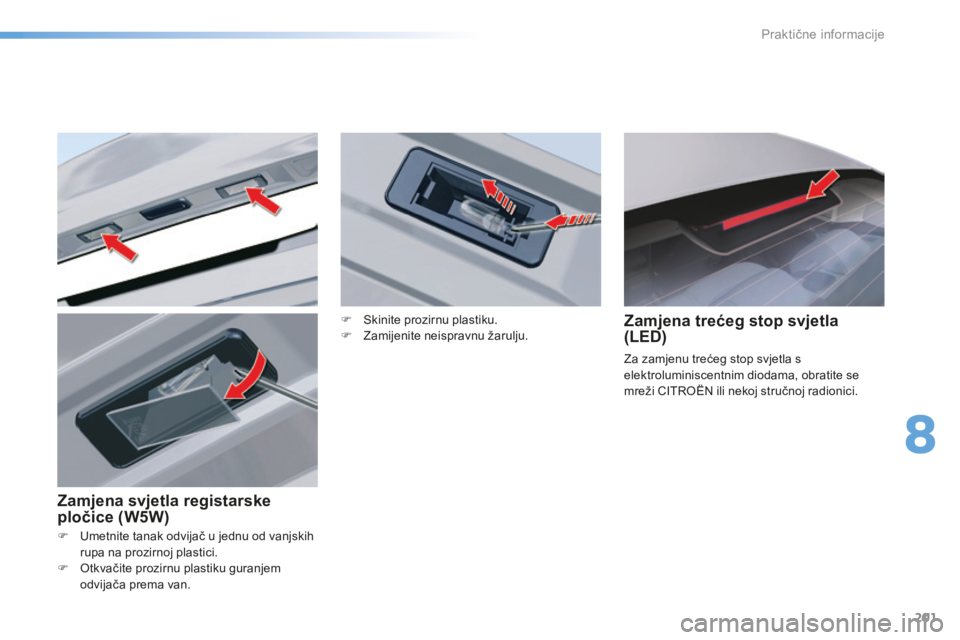

F Umetnite tanak odvijač u jednu od vanjskih rupa na prozirnoj plastici.
F
o
t
kvačite prozirnu plastiku guranjem
odvijača prema van.
Zamjena trećeg stop svjetla
(LED)
za zamjenu trećeg stop svjetla s
elektroluminiscentnim diodama, obratite se
mreži C
iTr
o
Ën
ili nekoj stručnoj radionici.
F
s
k
inite prozirnu plastiku.
F
z
am
ijenite neispravnu žarulju.
Zamjena svjetla registarske
pločice (W5W)
8
Praktične informacije
Page 204 of 384

202
C5_hr_Chap08_information_ed01-2015

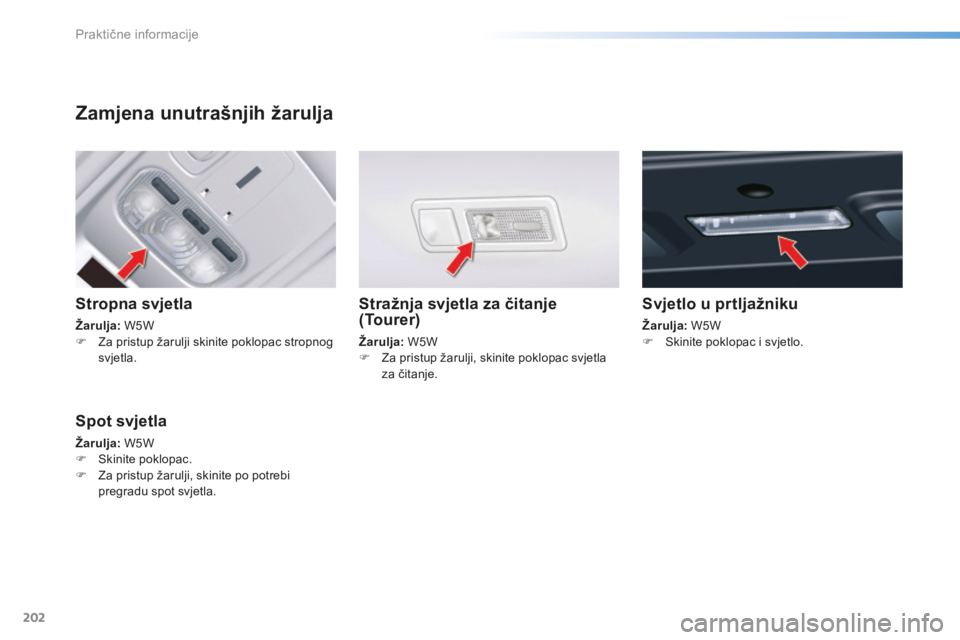

Zamjena unutrašnjih žarulja
Stropna svjetla
Žarulja: W5W
F za p ristup žarulji skinite poklopac stropnog
svjetla.
Stražnja svjetla za čitanje
(Tourer)
Žarulja: W5W
F za p ristup žarulji, skinite poklopac svjetla
za čitanje.
Spot svjetla
Žarulja: W5W
F s kinite poklopac.
F
z
a p
ristup žarulji, skinite po potrebi
pregradu spot svjetla.
Svjetlo u prtljažniku
Žarulja: W5W
F sk inite poklopac i svjetlo.
Praktične informacije
Page 205 of 384

203
C5_hr_Chap08_information_ed01-2015

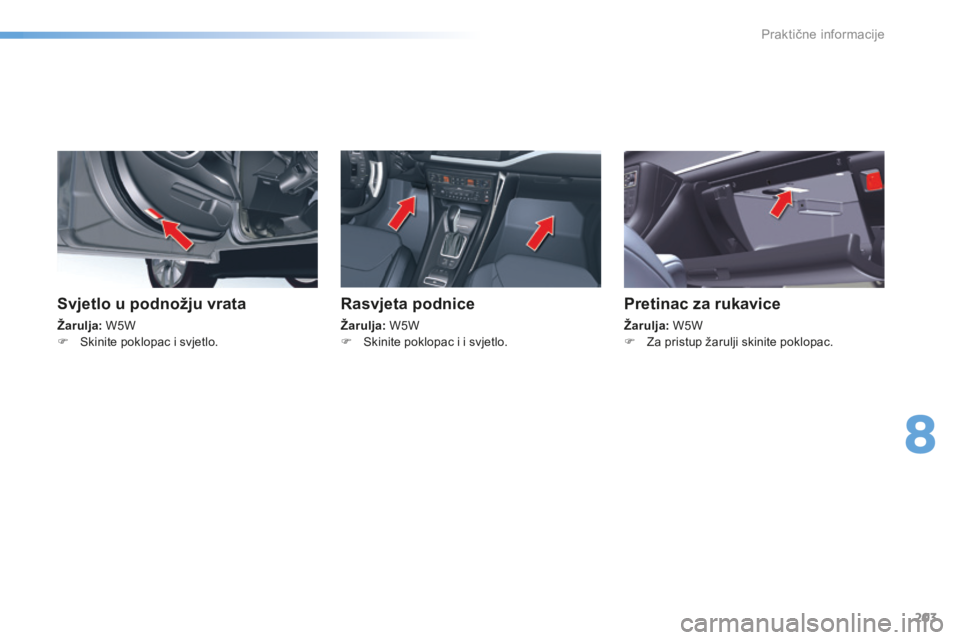

Svjetlo u podnožju vrata
Žarulja: W5W
F sk inite poklopac i svjetlo.
Rasvjeta podnice
Žarulja: W5W
F sk inite poklopac i i svjetlo.
Pretinac za rukavice
Žarulja: W5W
F za p ristup žarulji skinite poklopac.
8
Praktične informacije
Page 206 of 384

204
C5_hr_Chap08_information_ed01-2015

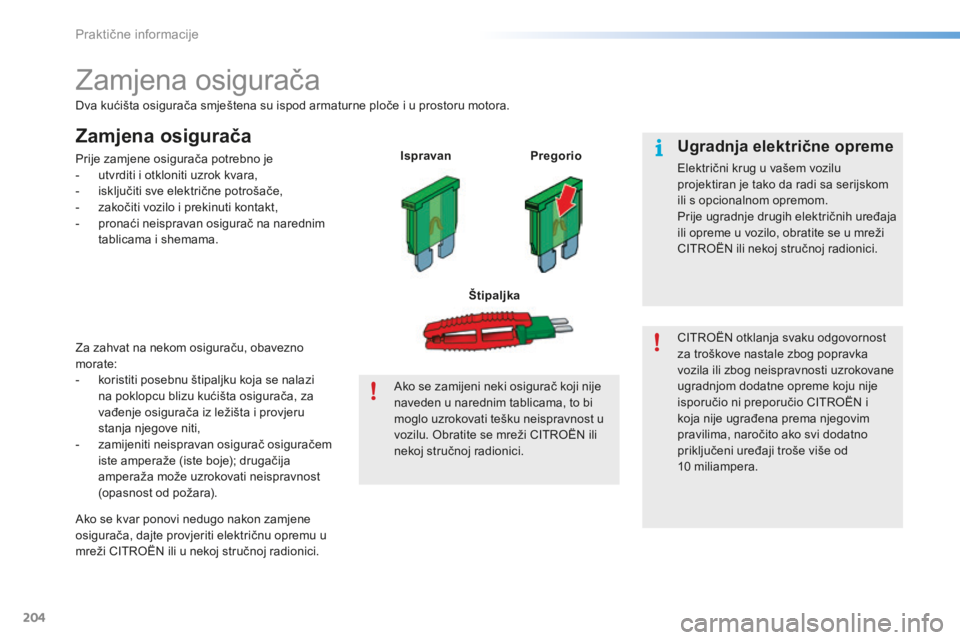

zamjena osigurača
dva kućišta osigurača smještena su ispod armaturne ploče i u prostoru motora.
Zamjena osigurača
Prije zamjene osigurača potrebno je
- u tvrditi i otkloniti uzrok kvara,
-
i
sključiti sve električne potrošače,
-
z
akočiti vozilo i prekinuti kontakt,
-
p
ronaći neispravan osigurač na narednim
tablicama i shemama. Ispravan
Pregorio
Štipaljka
ak
o se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži C
iTr
o
Ën
ili u nekoj stručnoj radionici.
za z
ahvat na nekom osiguraču, obavezno
morate:
-
k
oristiti posebnu štipaljku koja se nalazi
na poklopcu blizu kućišta osigurača, za
vađenje osigurača iz ležišta i provjeru
stanja njegove niti,
-
z
amijeniti neispravan osigurač osiguračem
iste amperaže (iste boje); drugačija
amperaža može uzrokovati neispravnost
(opasnost od požara).
ak
o se zamijeni neki osigurač koji nije
naveden u narednim tablicama, to bi
moglo uzrokovati tešku neispravnost u
vozilu.
o
b
ratite se mreži C
iTr
o
Ën
ili
nekoj stručnoj radionici. C
iTr
o
Ën
otklanja svaku odgovornost
za troškove nastale zbog popravka
vozila ili zbog neispravnosti uzrokovane
ugradnjom dodatne opreme koju nije
isporučio ni preporučio C
iTr
o
Ën
i
koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji troše više od
10
mil
iampera.Ugradnja električne opreme
električni krug u vašem vozilu
projektiran je tako da radi sa serijskom
ili s opcionalnom opremom.
Prije ugradnje drugih električnih uređaja
ili opreme u vozilo, obratite se u mreži
C
iTr
o
Ën
ili nekoj stručnoj radionici.
Praktične informacije
Page 207 of 384

205
C5_hr_Chap08_information_ed01-2015

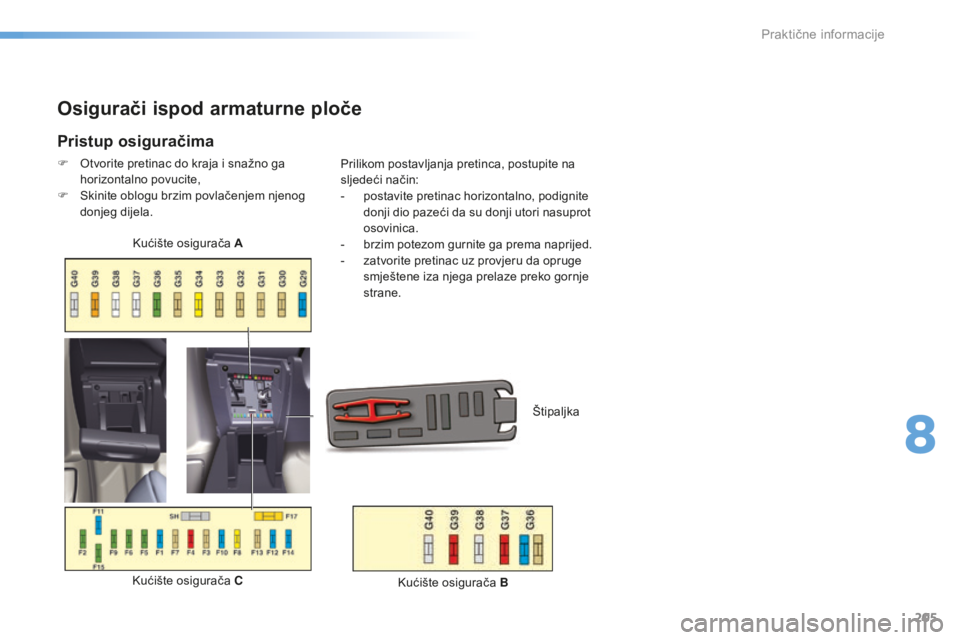

Osigurači ispod armaturne ploče
Pristup osiguračima
F otvorite pretinac do kraja i snažno ga horizontalno povucite,
F
s
k
inite oblogu brzim povlačenjem njenog
donjeg dijela.
ku
ćište osigurača C
ku
ćište osigurača A
Štipaljka
Prilikom postavljanja pretinca, postupite na
sljedeći način:
-
p
ostavite pretinac horizontalno, podignite
donji dio pazeći da su donji utori nasuprot
osovinica.
-
b
rzim potezom gurnite ga prema naprijed.
-
z
atvorite pretinac uz provjeru da opruge
smještene iza njega prelaze preko gornje
strane.
ku
ćište osigurača B
8
Praktične informacije
Page 208 of 384

206
C5_hr_Chap08_information_ed01-2015
Kućište osigurača A
Kućište osigurača B
Broj osiguračaJakost Funkcija
G29 -
ne k
oristi se
G30 5
AGrijači retrovizora
G31 5
A
se
nzor za kišu i vanjsko svjetlo
G32 5
AŽaruljice nezakopčanih pojasa
G33 5
A
ele
ktrokromni retrovizori
G34 20
A
s
jenilo (Limuzina)
G35 5
A
sv
jetlo na vratima suvozača - Pomicanje retrovizora suvozača
G36 30
AMotorni poklopac prtljažnika (Tourer)
G37 20
AGrijači prednjih sjedala
G38 30
A
el
ektrično podešavanje sjedala vozača
G39 30
A
el
ektrično podešavanje sjedala suvozača - Hi-Fi pojačalo
G40 3
A
na
pajanje kućišta opsluživanja prikolice
Broj osiguračaJakost Funkcija
G36 15
A
au
tomatski mjenjač sa 6 stupnjeva
G37 10
A
dn
evna svjetla - d
i
jagnostička utičnica
G38 3
A C
d
s
/as
r
G3
9 10
A Hidraulički ovjes
G40 3
A
sToP p
rekidač
Praktične informacije
Page 209 of 384

207
C5_hr_Chap08_information_ed01-2015
Kućište osigurača C
Broj osiguračaJakostFunkcija
F1 15
A Brisač stražnjeg stakla (Tourer)
F2 30
A
re
lej zaključavanja i dodatnog zaključavanja
F3 5
A
zr
ačni jastuci
F4 10
A
au
tomatski mjenjač - Modul dodatnog grijanja (
di
zel motor) - e
l
ektrokromni retrovizori
F5 30
A Prednji podizači prozora -
k
r
ovni prozor - s
v
jetlo na vratima suvozača - Pomicanje retrovizora suvozača
F6 30
A
st
ražnji podizači prozora
F7 5
A
svjetla uz ogledala na zaslonu za sunce - sv jetlo u pretincu za rukavice - st ropna svjetla - Prijenosna svjetiljka (Tourer)
F820 Aautoradio - Tipke na obruču upravljača - ek ran - ot krivanje preniskog tlaka u gumama - ra čunalo motornog poklopca prtljažnika
F930 AUpaljač za cigarete - Prednja utičnica 12 V
F10 15
A
al
arm - Tipke na obruču upravljača, sklopke signalizacije i brisača
F11 15
A
ko
ntakt brava slabe struje
F12 15
A
el
ektrično podešavanje sjedala vozača - Ploča s instrumentima - Žaruljice nezakopčanih pojasa - Tipke klima uređaja
F13 5
A
ku
ćište opsluživanja motora - r
e
lej za isključivanje pumpe hidrauličkog ovjesa - n
a
pajanje računala zračnih
jastuka
F14 15
A
se
nzor za kišu i vanjsko svjetlo - Pomoć pri parkiranju - e
l
ektrično podešavanje sjedala suvozača - Modul opsluživanja
prikolice -
r
a
čunalo Hi-Fi pojačala - k
o
mplet za telefoniranje bez ruku - Upozorenje za nenamjerno prelaženje crte
F15 30
A
re
lej zaključavanja i dodatnog zaključavanja
F17 40
AGrijač stražnjeg stakla - Grijači vanjskih retrovizora
FSH SHUNT
sH
U
nT Pa
rk
8
Praktične informacije
Page 210 of 384

208
C5_hr_Chap08_information_ed01-2015
Osigurači u prostoru
motora
Pristup osiguračima
F odvrnite sve vijke za četvrtinu kruga.
F s kinite poklopac.
F
z
a
mijenite osigurač.
Broj osiguračaJakost Funkcija
F1 20
A
ra
čunalo kontrole motora
F2 15
A
zv
učna signalizacija
F3 10
A Pumpa perača stakla
F4 10
A Pumpa perača farova
F5 15
A
iz
vršni članovi motora
F6 10
A Mjerač protoka zraka -
z
a
kretni farovi - d
i
jagnostička utičnica
F7 10
A Blokiranje ručice automatskog mjenjača -
s
e
rvo upravljač
F8 25
A
ele
ktropokretač
F9 10
A Prekidač spojke -
s
ToP p
rekidač
F10 30
A
iz
vršni članovi motora
F11 40
A Ventilator klima uređaja
F12 30
A Brisači
F13 40
A
na
pajanje kućišta inteligentnog opsluživanja (+ nakon kontakta)
F14 30
A -
F15 10
A
de
sno dugo svjetlo
F16 10
A Lijevo dugo svjetlo
F17 15
A
de
sno kratko svjetlo
F18 15
A Lijevo kratko svjetlo
F19 15
A
iz
vršni članovi motora
F20 10
A
iz
vršni članovi motora
F21 5
A
iz
vršni članovi motora
Nakon zamjene osigurača vrlo
pažljivo zatvorite poklopac kako
bi se osiguralo br tvljenje kućišta
osigurača.
Zahvati na jakim osiguračima za
dodatnu zaštitu, smještenim u
kućištima, smiju se obavljati samo u
mreži
CITROËN ili u nekoj stručnoj
radionici.
Tablica osigurača
Praktične informacije
