CITROEN C5 2016 Upute Za Rukovanje (in Croatian)

219
C5_hr_Chap08_information_ed01-2015
zimska zaštita*
Dizel motor HDi 160
U normalnim uvjetima
zaklopka 2 je u horizontalnom položaju u cijevi
zraka 3.
Kad sniježi
F Gurnite i okrenite kotačić 1 za 90° u smjeru
strelice tako da zaklopka 2 bude vertikalno
postavljena u cijevi zraka 3 .
Prilikom vraćanja zaklopke u normalan položaj,
gurnite kotačić 1
prije okretanja u obrnutom
smjeru.
ne z
aboravite isključiti zimsku zaštitu:
-
p
ri vanjskoj temperaturi višoj od
10 °C
.
-
a
ko namjeravate voziti brže od
120 km/h
.
ri

ječ je o zaštitnom sklopu koji sprečava ulazak snijega koji bi mogao začepiti pročistač zraka.
*
o
v

isno o tržištu.
8
Praktične informacije

220
C5_hr_Chap08_information_ed01-2015
Štitnik za snijeg*
Ugradnja
F Postavite 2 dijela štitnika za snijeg ispred
gornjeg i donjeg dijela prednjeg branika.
F

P
ritiscima po obodu utaknite jednu po
jednu kopču.
Skidanje
F Upotrijebite odvijač kao polugu za odvajanje pojedinih kopči.
Prije ugradnje
Nakon ugradnje
ne z
aboravite skinuti štitnik za snijeg:
-
p
ri vanjskoj temperaturi višoj od
10 °C,
-
u s
lučaju vuče.
-
a
ko namjeravate voziti brže od
120 km/h
.
Štitnik za snijeg sprečava nakupljanje snijega kod ventilatora hladnjaka motora.
* o
v
isno o tržištu.
Praktične informacije

221
C5_hr_Chap08_information_ed01-2015
* kako bi se izbjegla svaka mogućnost blokiranja papučica:
-

p
azite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,
-

n
ikada ne stavljajte više dodatnih tepiha
jedne na druge.

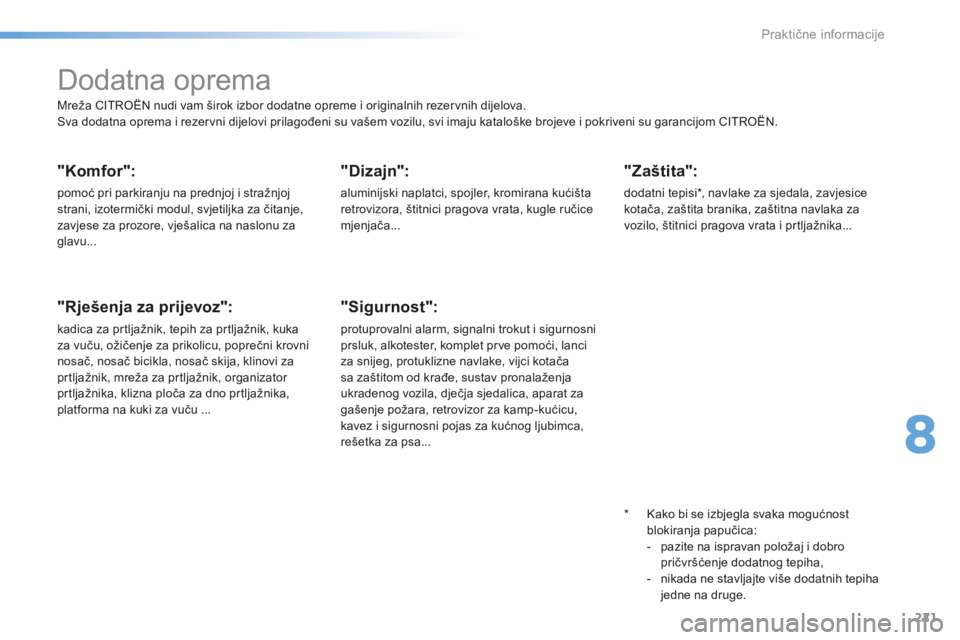

dodatna oprema
"Komfor":
pomoć pri parkiranju na prednjoj i stražnjoj
strani, izotermički modul, svjetiljka za čitanje,
zavjese za prozore, vješalica na naslonu za
glavu...
"Rješenja za prijevoz":
kadica za prtljažnik, tepih za prtljažnik, kuka
za vuču, ožičenje za prikolicu, poprečni krovni
nosač, nosač bicikla, nosač skija, klinovi za
prtljažnik, mreža za prtljažnik, organizator
prtljažnika, klizna ploča za dno prtljažnika,
platforma na kuki za vuču ...
"Dizajn":
aluminijski naplatci, spojler, kromirana kućišta
retrovizora, štitnici pragova vrata, kugle ručice
mjenjača...
"Sigurnost":
protuprovalni alarm, signalni trokut i sigurnosni
prsluk, alkotester, komplet prve pomoći, lanci
za snijeg, protuklizne navlake, vijci kotača
sa zaštitom od krađe, sustav pronalaženja
ukradenog vozila, dječja sjedalica, aparat za
gašenje požara, retrovizor za kamp-kućicu,
kavez i sigurnosni pojas za kućnog ljubimca,
rešetka za psa...
"Zaštita":
dodatni tepisi*, navlake za sjedala, zavjesice
kotača, zaštita branika, zaštitna navlaka za
vozilo, štitnici pragova vrata i prtljažnika...
Mreža C
iTr

o
Ën

nudi vam širok izbor dodatne opreme i originalnih rezervnih dijelova.
sv

a dodatna oprema i rezervni dijelovi prilagođeni su vašem vozilu, svi imaju kataloške brojeve i pokriveni su garancijom C
iTr
o
Ën.
8
Praktične informacije

222
C5_hr_Chap08_information_ed01-2015

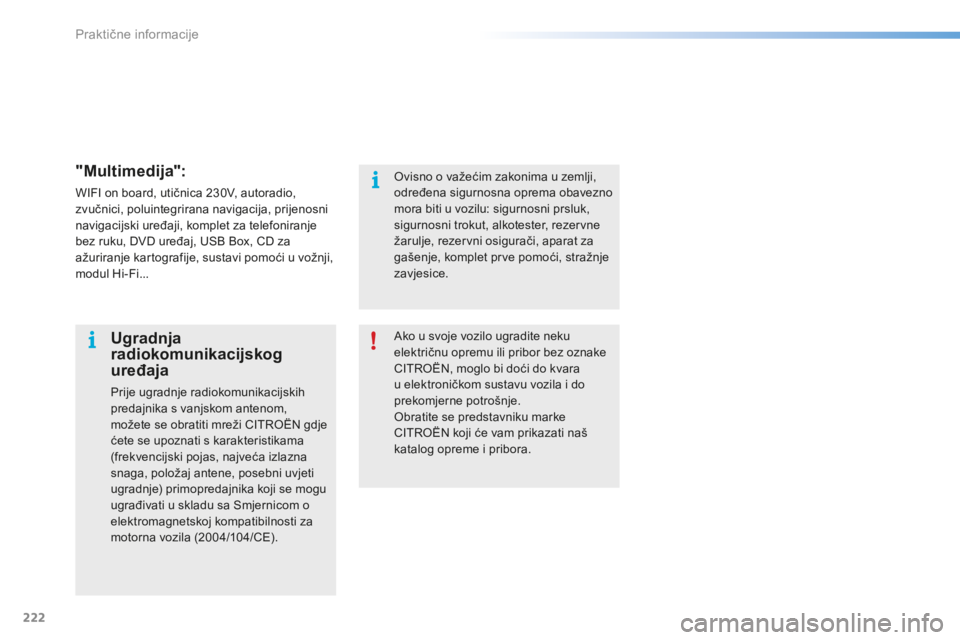

"Multimedija":
WiFi on board, utičnica 230V, autoradio,
zvučnici, poluintegrirana navigacija, prijenosni
navigacijski uređaji, komplet za telefoniranje
bez ruku,
d
Vd
uređaj, U
sB B
ox, C
d
za
ažuriranje kartografije, sustavi pomoći u vožnji,
modul Hi-Fi...
ak

o u svoje vozilo ugradite neku
električnu opremu ili pribor bez oznake
C
iTr

o
Ën, m
oglo bi doći do kvara
u elektroničkom sustavu vozila i do
prekomjerne potrošnje.
ob

ratite se predstavniku marke
C
iTr

o
Ën
koji će vam prikazati naš
katalog opreme i pribora.
Ugradnja
radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži C
iTr

o
Ën
gdje
ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa
s
m
jernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/C
e)

.
ov
isno o važećim zakonima u zemlji,
određena sigurnosna oprema obavezno
mora biti u vozilu: sigurnosni prsluk,
sigurnosni trokut, alkotester, rezervne
žarulje, rezervni osigurači, aparat za
gašenje, komplet prve pomoći, stražnje
zavjesice.
Praktične informacije

223
C5_hr_Chap09_verification_ed01-2015

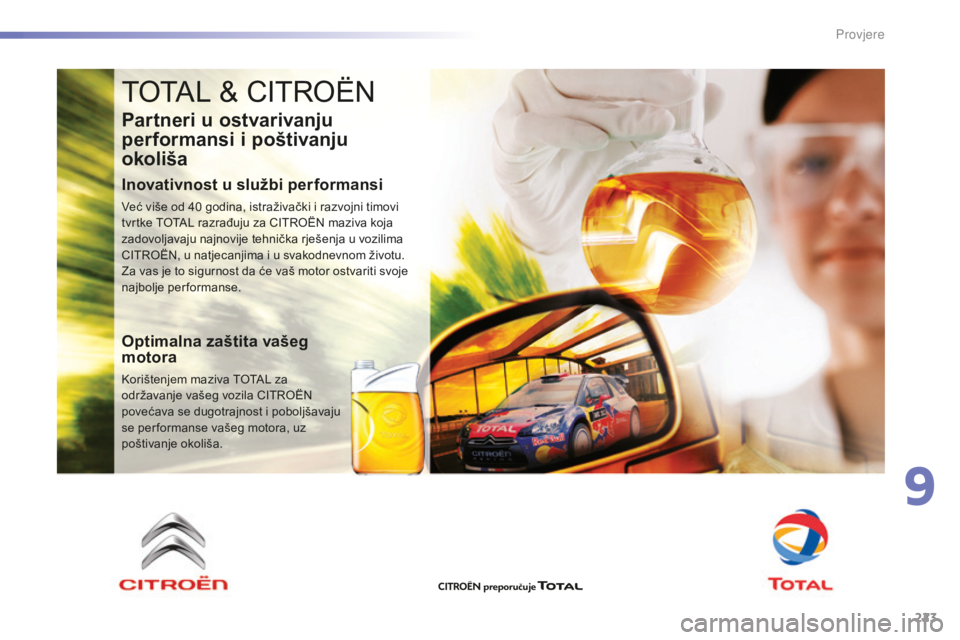

ToTaL & CiTroËn
Partneri u ostvarivanju
performansi i poštivanju
okoliša
Inovativnost u službi performansi
Već više od 40 godina, istraživački i razvojni timovi
t vrtke ToTaL r azrađuju za CiTr oËn maziva koja
zadovoljavaju najnovije tehnička rješenja u vozilima
C
iTr

o
Ën, u n
atjecanjima i u svakodnevnom životu.
za v

as je to sigurnost da će vaš motor ostvariti svoje
najbolje performanse.
Optimalna zaštita vašeg
motora
korištenjem maziva ToTaL z a
održavanje vašeg vozila CiTr oËn
povećava se dugotrajnost i poboljšavaju
se per formanse vašeg motora, uz
poštivanje okoliša.
9
P

224
C5_hr_Chap09_verification_ed01-2015

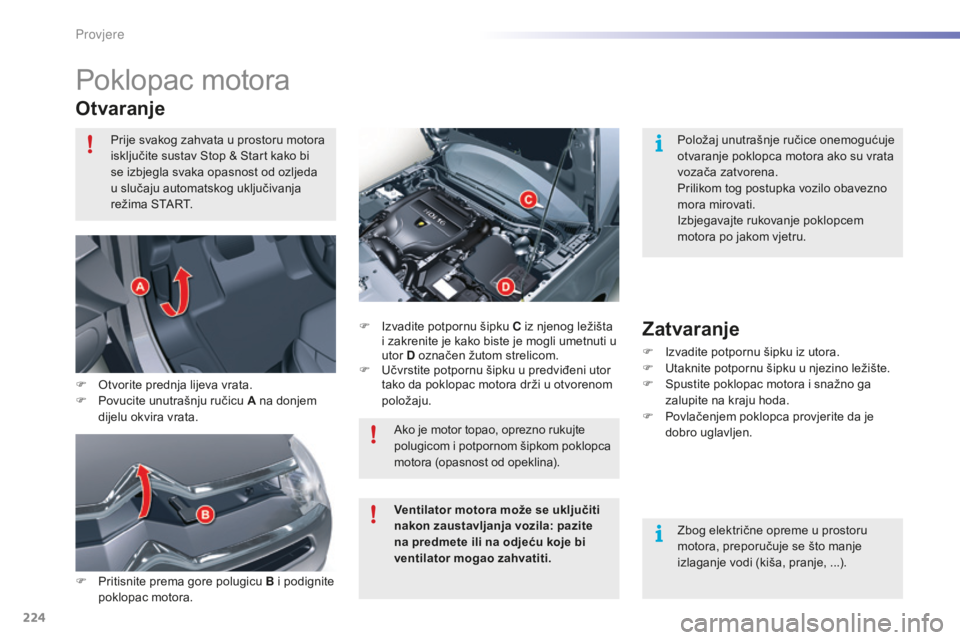

Poklopac motora
Otvaranje
F Pritisnite prema gore polugicu B i podignite poklopac motora. F
i
z
vadite potpornu šipku C iz njenog ležišta
i zakrenite je kako biste je mogli umetnuti u
utor D označen žutom strelicom.
F
U
čvrstite potpornu šipku u predviđeni utor
tako da poklopac motora drži u otvorenom
položaju.
Zatvaranje
F izvadite potpornu šipku iz utora.
F
U taknite potpornu šipku u njezino ležište.
F
s
p
ustite poklopac motora i snažno ga
zalupite na kraju hoda.
F

P
ovlačenjem poklopca provjerite da je
dobro uglavljen.
F
o
t

vorite prednja lijeva vrata.
F

P

ovucite unutrašnju ručicu A na donjem
dijelu okvira vrata. Prije svakog zahvata u prostoru motora
isključite sustav
s
t

op &
s
t

art kako bi
se izbjegla svaka opasnost od ozljeda
u slučaju automatskog uključivanja
režima
s
Ta

r
T

.
Položaj unutrašnje ručice onemogućuje
otvaranje poklopca motora ako su vrata
vozača zatvorena.
Prilikom tog postupka vozilo obavezno
mora mirovati.
iz
bjegavajte rukovanje poklopcem
motora po jakom vjetru.
ak

o je motor topao, oprezno rukujte
polugicom i potpornom šipkom poklopca
motora (opasnost od opeklina).
zb

og električne opreme u prostoru
motora, preporučuje se što manje
izlaganje vodi (kiša, pranje, ...).
Ventilator motora može se uključiti
nakon zaustavljanja vozila: pazite
na predmete ili na odjeću koje bi
ventilator mogao zahvatiti.
Provjere

225
C5_hr_Chap09_verification_ed01-2015
U prostoru motora možete provjeriti razinu
pojedinih tekućina i zamijeniti neke potrošne
dijelove.THP

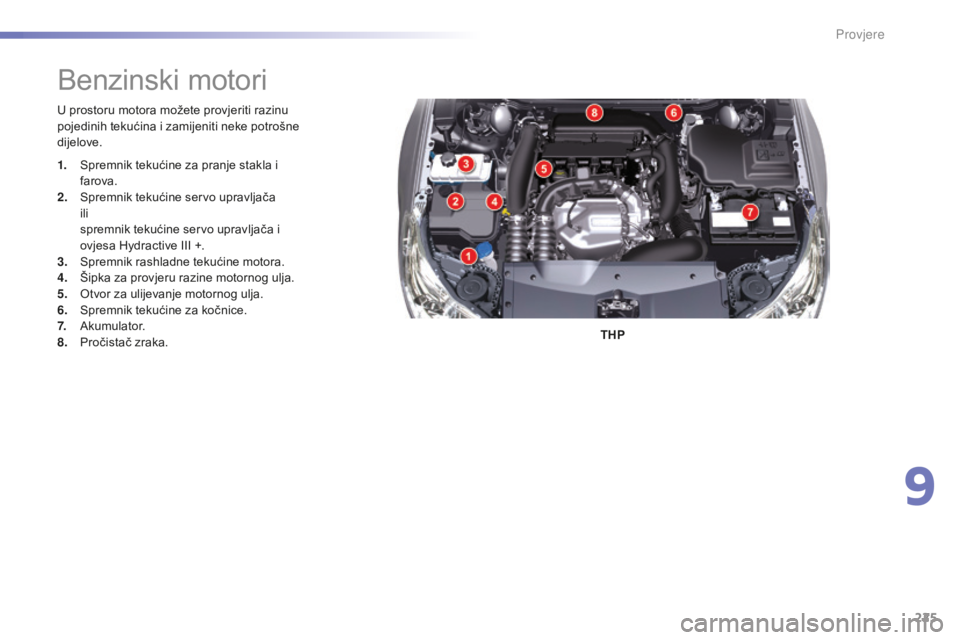

Benzinski motori
1. spremnik tekućine za pranje stakla i farova.
2.


s
p
remnik tekućine servo upravljača
i

li
s

premnik tekućine servo upravljača i
ovjesa Hydractive
iii +.
3.


s
p
remnik rashladne tekućine motora.
4.
Š

ipka za provjeru razine motornog ulja.
5.


o
t
vor za ulijevanje motornog ulja.
6.


s
p
remnik tekućine za kočnice.
7.


a
ku
mulator.
8.
P

ročistač zraka.
9
Provjere

226
C5_hr_Chap09_verification_ed01-2015

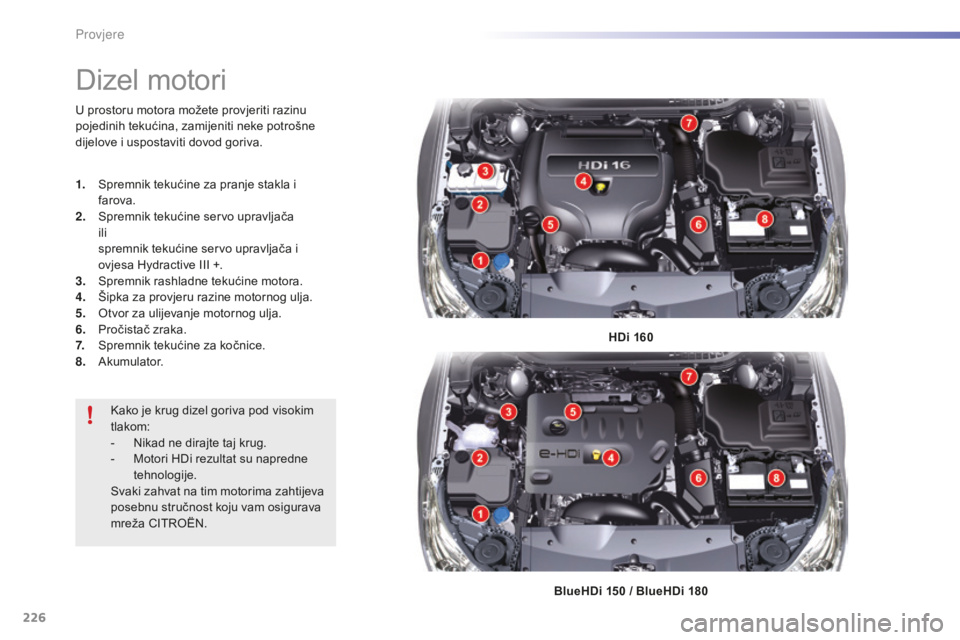

dizel motori
HDi 160
BlueHDi 150 / BlueHDi 180
U prostoru motora možete provjeriti razinu
pojedinih tekućina, zamijeniti neke potrošne
dijelove i uspostaviti dovod goriva.
1.


s
p

remnik tekućine za pranje stakla i
farova.
2.


s
p

remnik tekućine servo upravljača
i

li
s

premnik tekućine servo upravljača i
ovjesa Hydractive
iii
+.
3.


s
p

remnik rashladne tekućine motora.
4.
Š

ipka za provjeru razine motornog ulja.
5.


o
t

vor za ulijevanje motornog ulja.
6. P
ročistač zraka.
7.
sp
remnik tekućine za kočnice.
8.


a
ku

mulator.
ka

ko je krug dizel goriva pod visokim
tlakom:
-
n
i

kad ne dirajte taj krug.
-

M

otori H
di r

ezultat su napredne
tehnologije.
sv

aki zahvat na tim motorima zahtijeva
posebnu stručnost koju vam osigurava
mreža C
iTr

o
Ën.
Provjere

227
C5_hr_Chap09_verification_ed01-2015

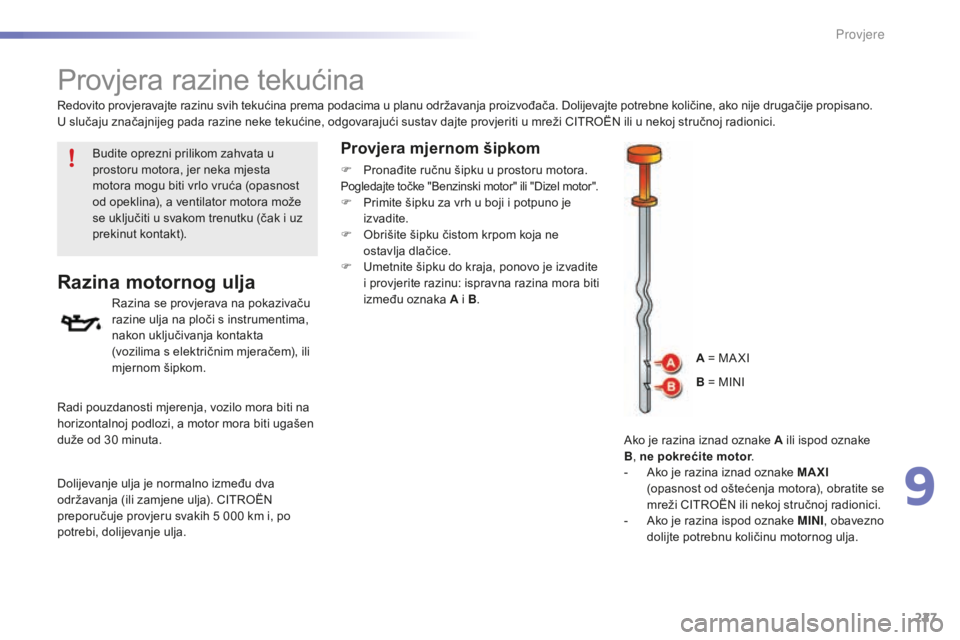

Provjera razine tekućina
Razina motornog ulja
razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima,
nakon uključivanja kontakta
(vozilima s električnim mjeračem), ili
mjernom šipkom.
re

dovito provjeravajte razinu svih tekućina prema podacima u planu održavanja proizvođača. d
o
lijevajte potrebne količine, ako nije drugačije propisano.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži C
iTr
o
Ën
ili u nekoj stručnoj radionici.
ak

o je razina iznad oznake A ili ispod oznake
B , ne pokrećite motor .
-
a
k
o je razina iznad oznake MAXI
(opasnost od oštećenja motora), obratite se
mreži C
iTr

o
Ën
ili nekoj stručnoj radionici.
-
a
k
o je razina ispod oznake MINI, obavezno
dolijte potrebnu količinu motornog ulja.
Budite oprezni prilikom zahvata u
prostoru motora, jer neka mjesta
motora mogu biti vrlo vruća (opasnost
od opeklina), a ventilator motora može
se uključiti u svakom trenutku (čak i uz
prekinut kontakt).
ra

di pouzdanosti mjerenja, vozilo mora biti na
horizontalnoj podlozi, a motor mora biti ugašen
duže od 30
minuta.
do

lijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). C
iTr

o
Ën

preporučuje provjeru svakih 5
000 km i, po
potrebi, dolijevanje ulja.
Provjera mjernom šipkom
F Pronađite ručnu šipku u prostoru motora.Pogledajte točke "Benzinski motor" ili "di zel motor".F Primite šipku za vrh u boji i potpuno je
izvadite.
F
o
b
rišite šipku čistom krpom koja ne
ostavlja dlačice.
F

U
metnite šipku do kraja, ponovo je izvadite
i provjerite razinu: ispravna razina mora biti
između oznaka A i B.
A = M
aXi
B

= M
i
ni
9
Provjere

228
C5_hr_Chap09_verification_ed01-2015

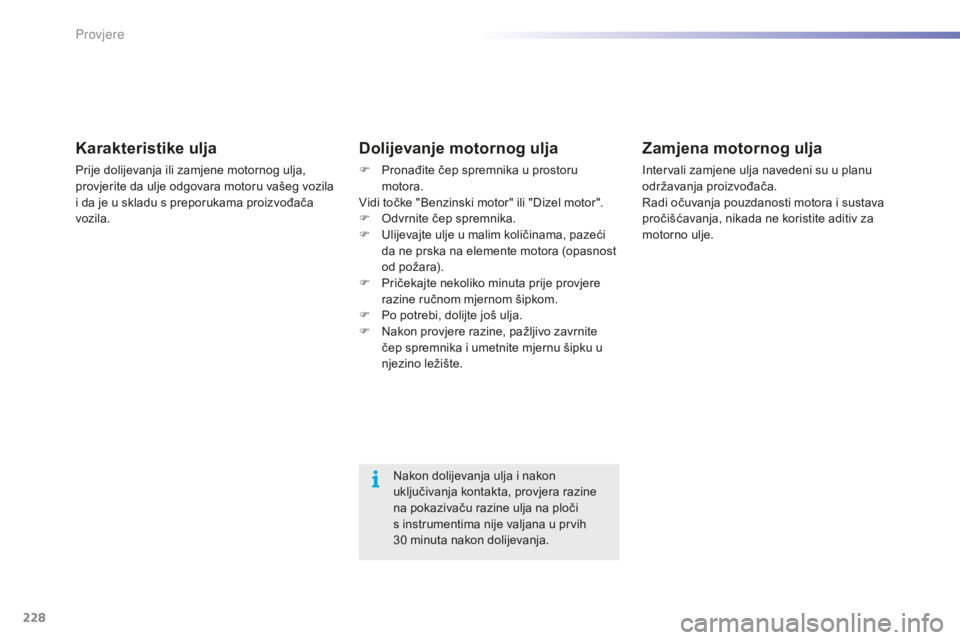

Karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg vozila
i da je u skladu s preporukama proizvođača
vozila.
Dolijevanje motornog ulja
F Pronađite čep spremnika u prostoru motora.
Vidi točke "Benzinski motor" ili "
di

zel motor".
F
o
d
vrnite čep spremnika.
F

U
lijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost
od požara).
F

P
ričekajte nekoliko minuta prije provjere
razine ručnom mjernom šipkom.
F

P
o potrebi, dolijte još ulja.
F
n
a
kon provjere razine, pažljivo zavrnite
čep spremnika i umetnite mjernu šipku u
njezino ležište.
na

kon dolijevanja ulja i nakon
uključivanja kontakta, provjera razine
na pokazivaču razine ulja na ploči
s instrumentima nije valjana u prvih
30
minuta nakon dolijevanja.
Zamjena motornog ulja
intervali zamjene ulja navedeni su u planu
održavanja proizvođača.
ra
di očuvanja pouzdanosti motora i sustava
pročišćavanja, nikada ne koristite aditiv za
motorno ulje.
P
