CITROEN C5 AIRCROSS 2020 Eksploatavimo vadovas (in Lithuanian)

169
Skirtingo konteksto vaizdai gali būti rodomi
kairiojoje dalyje:
-
s
tandartinis vaizdas;
-
1

80° vaizdas;
-
p

akeisto mastelio vaizdas. F

N
uspauskite mygtuką, esantį kairiajame
jutiklinis paviršius (ekranas) kampe.
F
P
asirinkite vaizdo tipą:
•
„
St
andard view
“.
•
„
1
80° view
“,
•
„
Z
oom view
“,
•
„
AU
TO view
“.
Ekranas nedelsiant atnaujinamas pasirinkto
tipo vaizdu.
Išjungus automobilio degimo kontaktą,
funkcijos būsena nėra įrašoma.

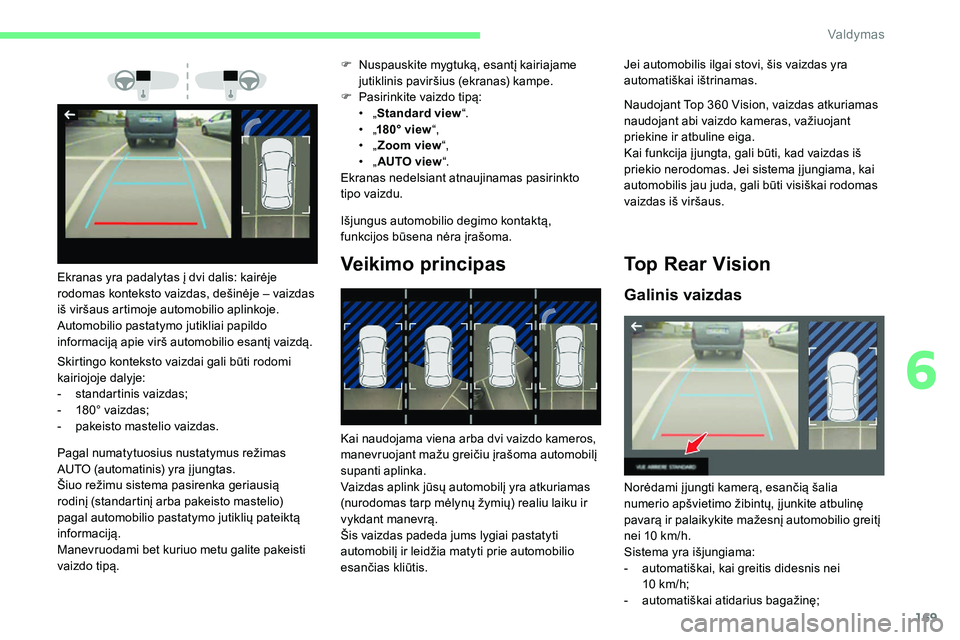

Veikimo principasEkranas yra padalytas į dvi dalis: kairėje
rodomas konteksto vaizdas, dešinėje – vaizdas
iš viršaus artimoje automobilio aplinkoje.
Automobilio pastatymo jutikliai papildo
informaciją apie virš automobilio esantį vaizdą.
Pagal numatytuosius nustatymus režimas
AUTO (automatinis) yra į jungtas.
Šiuo režimu sistema pasirenka geriausią
rodinį (standartinį arba pakeisto mastelio)
pagal automobilio pastatymo jutiklių pateiktą
informaciją.
Manevruodami bet kuriuo metu galite pakeisti
vaizdo tipą. Kai naudojama viena arba dvi vaizdo kameros,
manevruojant mažu greičiu įrašoma automobilį
supanti aplinka.
Vaizdas aplink jūsų automobilį yra atkuriamas
(nurodomas tarp mėlynų žymių) realiu laiku ir
vykdant manevrą.
Šis vaizdas padeda jums lygiai pastatyti
automobilį ir leidžia matyti prie automobilio
esančias kliūtis. Naudojant Top 360
Vision, vaizdas atkuriamas
naudojant abi vaizdo kameras, važiuojant
priekine ir atbuline eiga.
Kai funkcija į jungta, gali būti, kad vaizdas iš
priekio nerodomas. Jei sistema į jungiama, kai
automobilis jau juda, gali būti visiškai rodomas
vaizdas iš viršaus.Top Rear Vision
Galinis vaizdas
Jei automobilis ilgai stovi, šis vaizdas yra
automatiškai ištrinamas.
Norėdami į jungti kamerą, esančią šalia
numerio apšvietimo žibintų, į junkite atbulinę
pavarą ir palaikykite mažesnį automobilio greitį
nei 10
km/h.
Sistema yra išjungiama:
-

a
utomatiškai, kai greitis didesnis nei
10
km/h;
-

a
utomatiškai atidarius bagažinę;
6
Valdymas

170

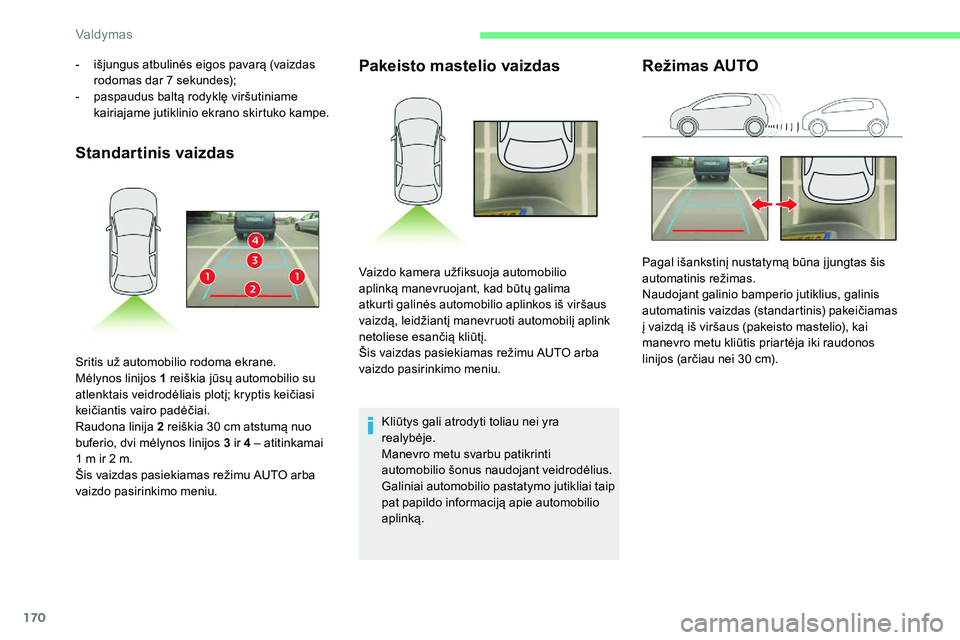

Standartinis vaizdasPakeisto mastelio vaizdas
Kliūtys gali atrodyti toliau nei yra
realybėje.
Manevro metu svarbu patikrinti
automobilio šonus naudojant veidrodėlius.
Galiniai automobilio pastatymo jutikliai taip
pat papildo informaciją apie automobilio
aplinką.
Režimas AUTO- išjungus atbulinės eigos pavarą (vaizdas
rodomas dar 7 sekundes);
-

p
aspaudus baltą rodyklę viršutiniame
kairiajame jutiklinio ekrano skirtuko kampe.
Sritis už automobilio rodoma ekrane.
Mėlynos linijos 1
reiškia jūsų automobilio su
atlenktais veidrodėliais plotį; kryptis keičiasi
keičiantis vairo padėčiai.
Raudona linija 2
reiškia 30 cm atstumą nuo
buferio, dvi mėlynos linijos 3
ir 4 – atitinkamai
1
m ir 2 m.
Šis vaizdas pasiekiamas režimu AUTO arba
vaizdo pasirinkimo meniu. Vaizdo kamera užfiksuoja automobilio
aplinką manevruojant, kad būtų galima
atkurti galinės automobilio aplinkos iš viršaus
vaizdą, leidžiantį manevruoti automobilį aplink
netoliese esančią kliūtį.
Šis vaizdas pasiekiamas režimu AUTO arba
vaizdo pasirinkimo meniu.
Pagal išankstinį nustatymą būna į jungtas šis
automatinis režimas.
Naudojant galinio bamperio jutiklius, galinis
automatinis vaizdas (standartinis) pakeičiamas
į vaizdą iš viršaus (pakeisto mastelio), kai
manevro metu kliūtis priartėja iki raudonos
linijos (arčiau nei 30
cm).
Valdymas

171

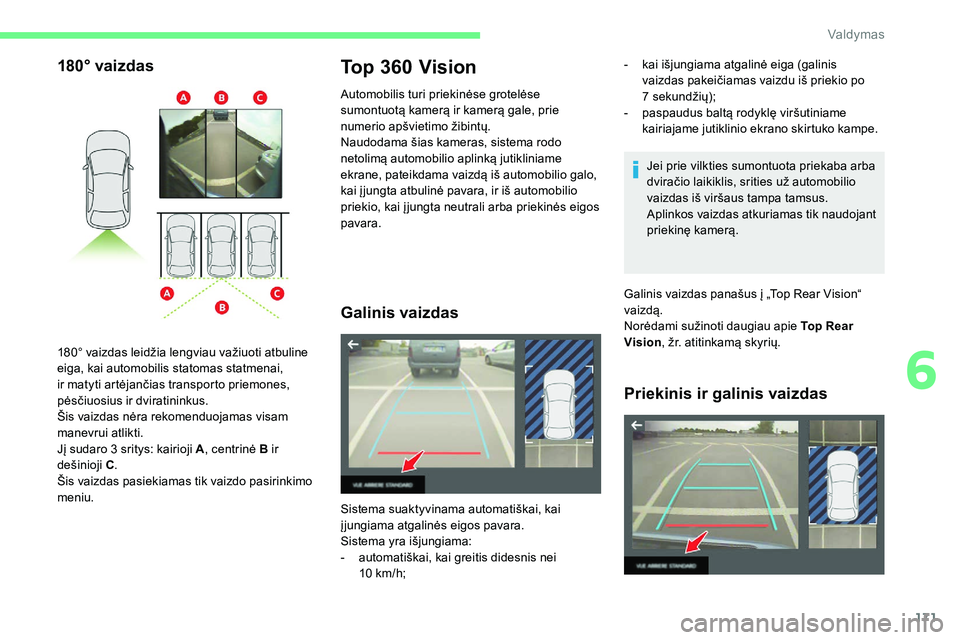

180° vaizdasTop 360 Vision
Automobilis turi priekinėse grotelėse
sumontuotą kamerą ir kamerą gale, prie
numerio apšvietimo žibintų.
Naudodama šias kameras, sistema rodo
netolimą automobilio aplinką jutikliniame
ekrane, pateikdama vaizdą iš automobilio galo,
kai į jungta atbulinė pavara, ir iš automobilio
priekio, kai į jungta neutrali arba priekinės eigos
pavara.
Galinis vaizdas
Jei prie vilkties sumontuota priekaba arba
dviračio laikiklis, srities už automobilio
vaizdas iš viršaus tampa tamsus.
Aplinkos vaizdas atkuriamas tik naudojant
priekinę kamerą.
180° vaizdas leidžia lengviau važiuoti atbuline
eiga, kai automobilis statomas statmenai,
ir matyti artėjančias transporto priemones,
pėsčiuosius ir dviratininkus.
Šis vaizdas nėra rekomenduojamas visam
manevrui atlikti.
Jį sudaro 3

sritys: kairioji A , centrinė B ir
dešinioji C.
Šis vaizdas pasiekiamas tik vaizdo pasirinkimo
meniu. Sistema suaktyvinama automatiškai, kai
įjungiama atgalinės eigos pavara.
Sistema yra išjungiama:
-

a

utomatiškai, kai greitis didesnis nei
10

km/h; -

k
ai išjungiama atgalinė eiga (galinis
vaizdas pakeičiamas vaizdu iš priekio po
7 sekundžių);
-

p
aspaudus baltą rodyklę viršutiniame
kairiajame jutiklinio ekrano skirtuko kampe.
Galinis vaizdas panašus į „Top Rear Vision“
vaizdą.
Norėdami sužinoti daugiau apie Top Rear
Vision , žr. atitinkamą skyrių.
Priekinis ir galinis vaizdas
6
Valdymas

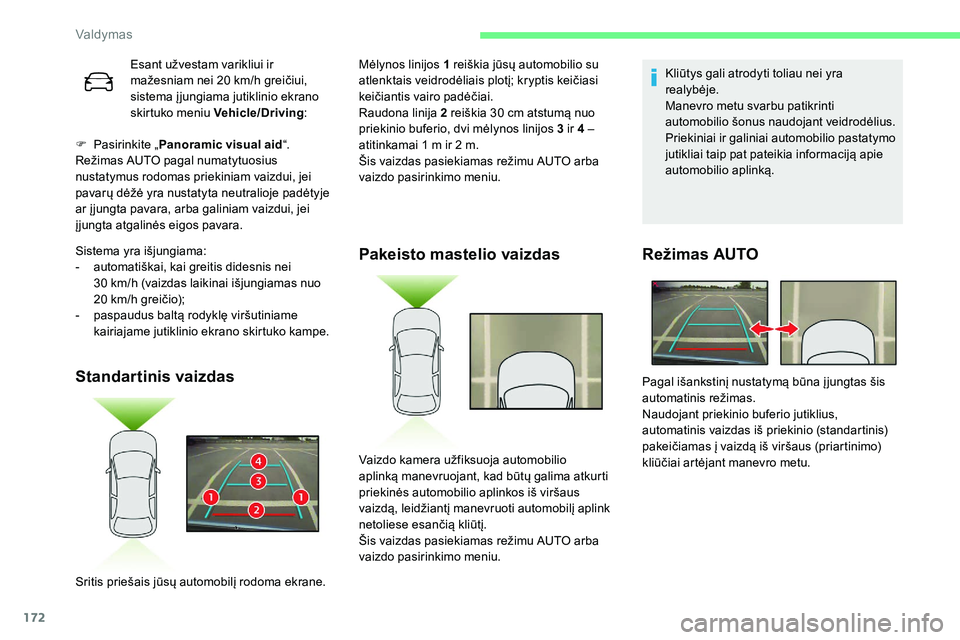

172
F Pasirinkite „Panoramic visual aid “.
Režimas AUTO pagal numatytuosius
nustatymus rodomas priekiniam vaizdui, jei
pavarų dėžė yra nustatyta neutralioje padėtyje
ar į jungta pavara, arba galiniam vaizdui, jei
į jungta atgalinės eigos pavara.
Sistema yra išjungiama:
-

a
utomatiškai, kai greitis didesnis nei
30
km/h (vaizdas laikinai išjungiamas nuo
20
km/h greičio);
-

p
aspaudus baltą rodyklę viršutiniame
kairiajame jutiklinio ekrano skirtuko kampe.
Standartinis vaizdas Pakeisto mastelio vaizdas
Kliūtys gali atrodyti toliau nei yra
realybėje.
Manevro metu svarbu patikrinti
automobilio šonus naudojant veidrodėlius.
Priekiniai ir galiniai automobilio pastatymo
jutikliai taip pat pateikia informaciją apie
automobilio aplinką.
Režimas AUTO
Esant užvestam varikliui ir
mažesniam nei 20
km/h greičiui,
sistema į jungiama jutiklinio ekrano
skirtuko meniu Vehicle/Driving :Mėlynos linijos 1
reiškia jūsų automobilio su
atlenktais veidrodėliais plotį; kryptis keičiasi
keičiantis vairo padėčiai.
Raudona linija 2
reiškia 30 cm atstumą nuo
priekinio buferio, dvi mėlynos linijos 3
ir 4 –
atitinkamai 1
m ir 2 m.
Šis vaizdas pasiekiamas režimu AUTO arba
vaizdo pasirinkimo meniu.
Sritis priešais jūsų automobilį rodoma ekrane. Vaizdo kamera užfiksuoja automobilio
aplinką manevruojant, kad būtų galima atkurti
priekinės automobilio aplinkos iš viršaus
vaizdą, leidžiantį manevruoti automobilį aplink
netoliese esančią kliūtį.
Šis vaizdas pasiekiamas režimu AUTO arba
vaizdo pasirinkimo meniu.Pagal išankstinį nustatymą būna į jungtas šis
automatinis režimas.
Naudojant priekinio buferio jutiklius,
automatinis vaizdas iš priekinio (standartinis)
pakeičiamas į vaizdą iš viršaus (priartinimo)
kliūčiai artėjant manevro metu.
Valdymas

173

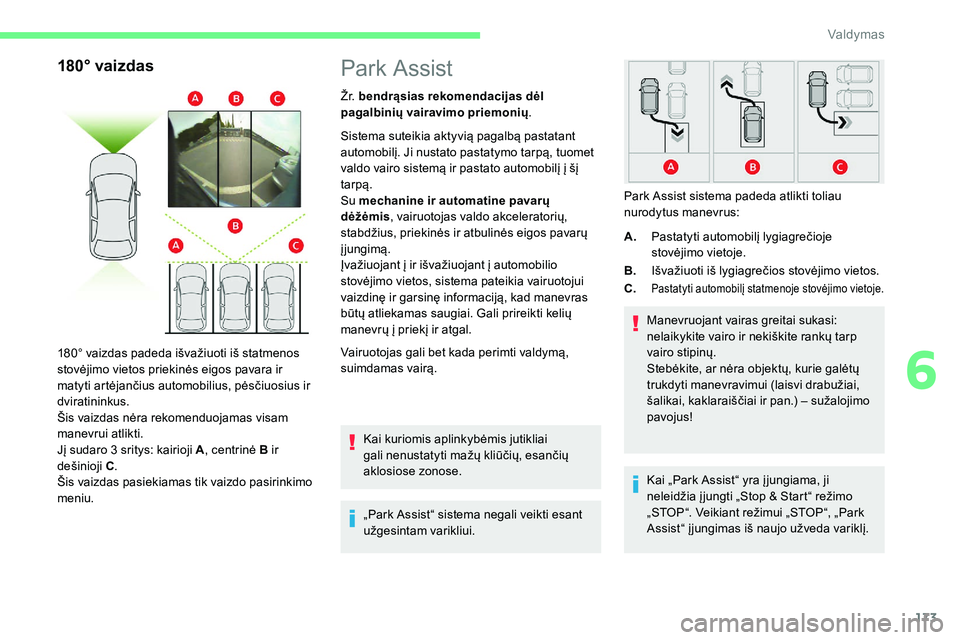

180° vaizdas
180° vaizdas padeda išvažiuoti iš statmenos
stovėjimo vietos priekinės eigos pavara ir
matyti artėjančius automobilius, pėsčiuosius ir
dviratininkus.
Šis vaizdas nėra rekomenduojamas visam
manevrui atlikti.
Jį sudaro 3 sritys: kairioji A , centrinė B ir
dešinioji C.
Šis vaizdas pasiekiamas tik vaizdo pasirinkimo
meniu.
Park Assist
Ž r. bendrąsias rekomendacijas dėl
pagalbinių vairavimo priemonių .
Sistema suteikia aktyvią pagalbą pastatant
automobilį. Ji nustato pastatymo tarpą, tuomet
valdo vairo sistemą ir pastato automobilį į šį
tarpą.
Su mechanine ir automatine pavarų
dėžėmis , vairuotojas valdo akceleratorių,
stabdžius, priekinės ir atbulinės eigos pavarų
įjungimą.
Įvažiuojant į ir išvažiuojant į automobilio
stovėjimo vietos, sistema pateikia vairuotojui
vaizdinę ir garsinę informaciją, kad manevras
būtų atliekamas saugiai. Gali prireikti kelių
manevrų į priekį ir atgal.
Vairuotojas gali bet kada perimti valdymą,
suimdamas vairą.
Kai kuriomis aplinkybėmis jutikliai
gali nenustatyti mažų kliūčių, esančių
aklosiose zonose.
„Park Assist“ sistema negali veikti esant
užgesintam varikliui. A.
Pastatyti automobilį lygiagrečioje
stovėjimo vietoje.
B. Išvažiuoti iš lygiagrečios stovėjimo vietos.
C.
Pastatyti automobilį statmenoje stovėjimo vietoje.
Manevruojant vairas greitai sukasi:
nelaikykite vairo ir nekiškite rankų tarp
vairo stipinų.
Stebėkite, ar nėra objektų, kurie galėtų
trukdyti manevravimui (laisvi drabužiai,
šalikai, kaklaraiščiai ir pan.) – sužalojimo
pavojus!
Park Assist sistema padeda atlikti toliau
nurodytus manevrus:
Kai „Park Assist“ yra į jungiama, ji
neleidžia į jungti „Stop & Start“ režimo
„STOP“. Veikiant režimui „STOP“, „Park
Assist“ į jungimas iš naujo užveda variklį.
6
Valdymas

174

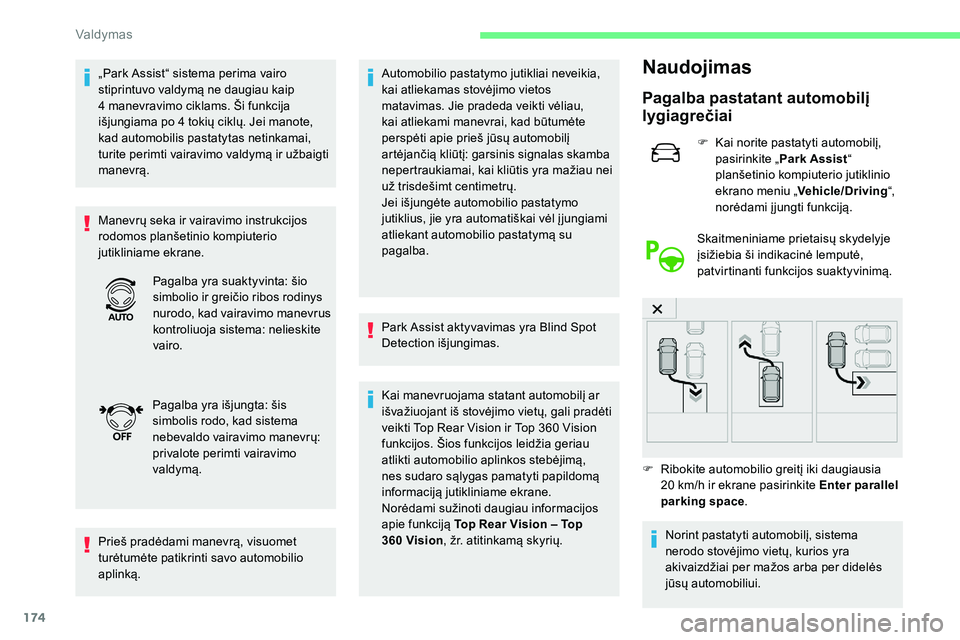

„Park Assist“ sistema perima vairo
stiprintuvo valdymą ne daugiau kaip
4 manevravimo ciklams. Ši funkcija
išjungiama po 4
tokių ciklų. Jei manote,
kad automobilis pastatytas netinkamai,
turite perimti vairavimo valdymą ir užbaigti
manevrą.
Manevrų seka ir vairavimo instrukcijos
rodomos planšetinio kompiuterio
jutikliniame ekrane.
Prieš pradėdami manevrą, visuomet
turėtumėte patikrinti savo automobilio
aplinką. Automobilio pastatymo jutikliai neveikia,
kai atliekamas stovėjimo vietos
matavimas. Jie pradeda veikti vėliau,
kai atliekami manevrai, kad būtumėte
perspėti apie prieš jūsų automobilį
artėjančią kliūtį: garsinis signalas skamba
nepertraukiamai, kai kliūtis yra mažiau nei
už trisdešimt centimetrų.
Jei išjungėte automobilio pastatymo
jutiklius, jie yra automatiškai vėl į jungiami
atliekant automobilio pastatymą su
pagalba.
Park Assist aktyvavimas yra Blind Spot
Detection išjungimas.
Kai manevruojama statant automobilį ar
išvažiuojant iš stovėjimo vietų, gali pradėti
veikti Top Rear Vision ir Top 360
Vision
funkcijos. Šios funkcijos leidžia geriau
atlikti automobilio aplinkos stebėjimą,
nes sudaro sąlygas pamatyti papildomą
informaciją jutikliniame ekrane.
Norėdami sužinoti daugiau informacijos
apie funkciją Top Rear Vision – Top
360


Vision, žr. atitinkamą skyrių.Naudojimas
Pagalba pastatant automobilį
lygiagrečiai
F Kai norite pastatyti automobilį,
pasirinkite „ Park Assist “
planšetinio kompiuterio jutiklinio
ekrano meniu „ Vehicle/Driving “,
norėdami į jungti funkciją.
Skaitmeniniame prietaisų skydelyje
įsižiebia ši indikacinė lemputė,
patvirtinanti funkcijos suaktyvinimą.
F

R

ibokite automobilio greitį iki daugiausia
20

km/h ir ekrane pasirinkite Enter parallel
parking space .
Pagalba yra suaktyvinta: šio
simbolio ir greičio ribos rodinys
nurodo, kad vairavimo manevrus
kontroliuoja sistema: nelieskite
vairo.
Pagalba yra išjungta: šis
simbolis rodo, kad sistema
nebevaldo vairavimo manevrų:
privalote perimti vairavimo
valdymą.
Norint pastatyti automobilį, sistema
nerodo stovėjimo vietų, kurios yra
akivaizdžiai per mažos arba per didelės
jūsų automobiliui.
Valdymas

175

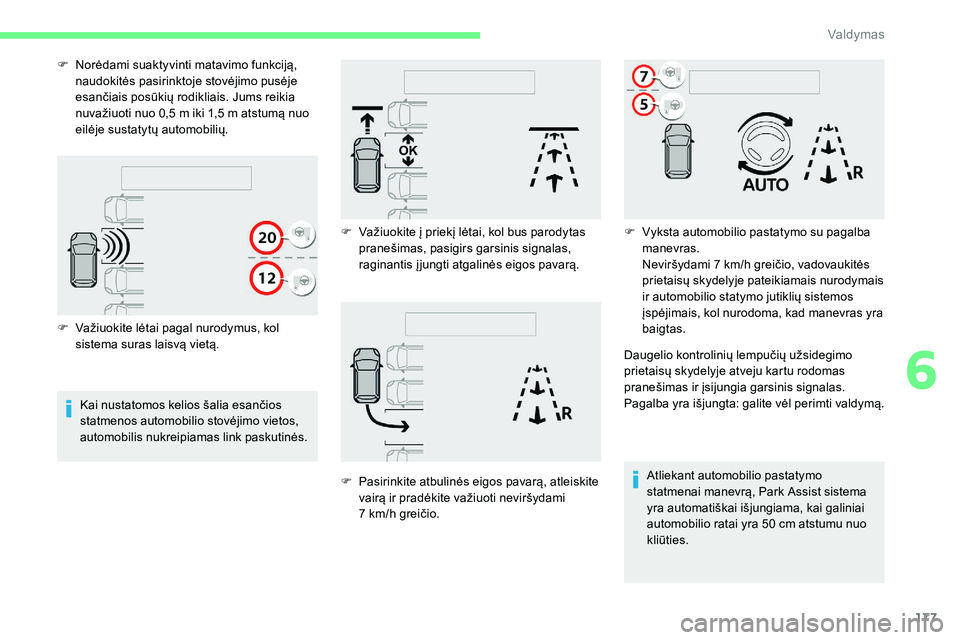

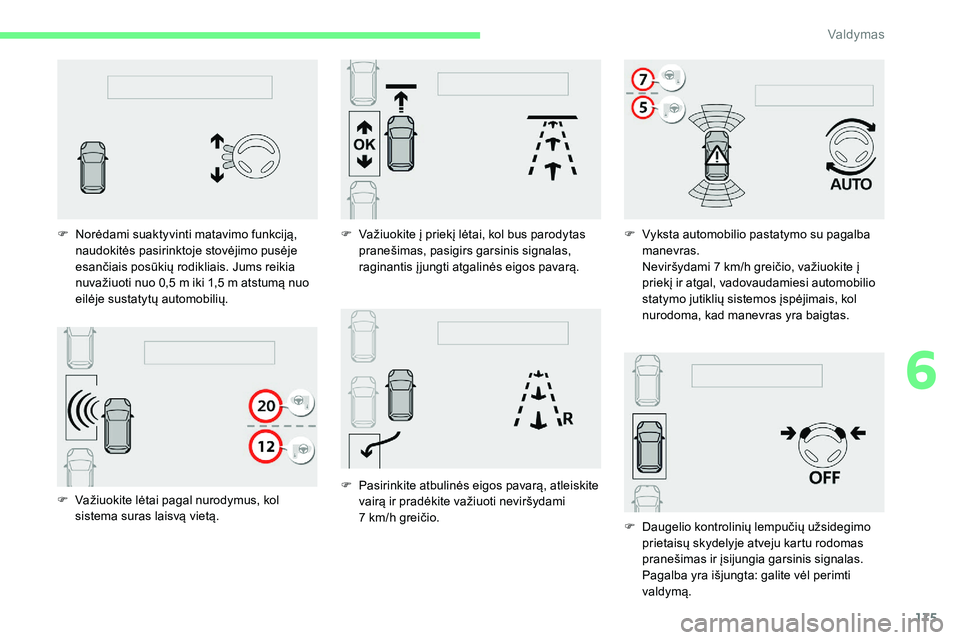

F Važiuokite lėtai pagal nurodymus, kol sistema suras laisvą vietą.
F

N
orėdami suaktyvinti matavimo funkciją,
naudokitės pasirinktoje stovėjimo pusėje
esančiais posūkių rodikliais. Jums reikia
nuvažiuoti nuo 0,5 m iki 1,5 m atstumą nuo
eilėje sustatytų automobilių. F
V
ažiuokite į priekį lėtai, kol bus parodytas
pranešimas, pasigirs garsinis signalas,
raginantis įjungti atgalinės eigos pavarą.
F P asirinkite atbulinės eigos pavarą, atleiskite
vairą ir pradėkite važiuoti neviršydami
7
km/h greičio.F

V
yksta automobilio pastatymo su pagalba
manevras.
Neviršydami 7 km/h greičio, važiuokite į
priekį ir atgal, vadovaudamiesi automobilio
statymo jutiklių sistemos įspėjimais, kol
nurodoma, kad manevras yra baigtas.
F
D
augelio kontrolinių lempučių užsidegimo
prietaisų skydelyje atveju kartu rodomas
pranešimas ir įsijungia garsinis signalas.
Pagalba yra išjungta: galite vėl perimti
valdymą.
6
Va

176

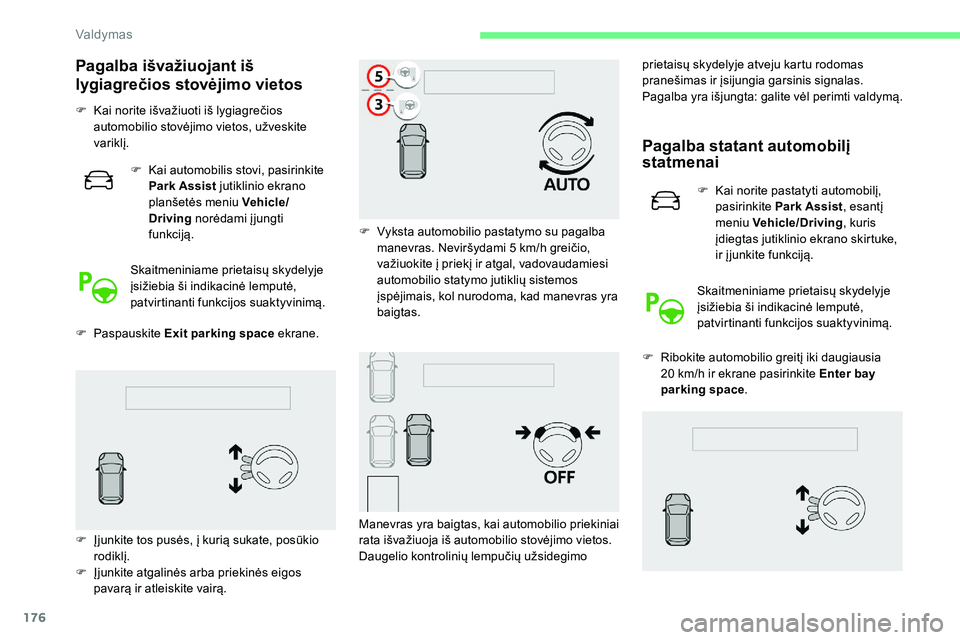

Pagalba išvažiuojant iš
lygiagrečios stovėjimo vietos
F Kai norite išvažiuoti iš lygiagrečios automobilio stovėjimo vietos, užveskite
variklį.
F

K
ai automobilis stovi, pasirinkite
Park Assist jutiklinio ekrano
planšetės meniu Vehicle/
Driving norėdami į jungti
funkciją.
Skaitmeniniame prietaisų skydelyje
įsižiebia ši indikacinė lemputė,
patvirtinanti funkcijos suaktyvinimą.
F
Paspauskite Exit parking space ekrane.F

V
yksta automobilio pastatymo su pagalba
manevras. Neviršydami 5
km/h greičio,
važiuokite į priekį ir atgal, vadovaudamiesi
automobilio statymo jutiklių sistemos
įspėjimais, kol nurodoma, kad manevras yra
baigtas.
Pagalba statant automobilį
statmenai
F Kai norite pastatyti automobilį, pasirinkite Park Assist , esantį
meniu Vehicle/Driving , kuris
įdiegtas jutiklinio ekrano skirtuke,
ir į junkite funkciją.
Skaitmeniniame prietaisų skydelyje
įsižiebia ši indikacinė lemputė,
patvirtinanti funkcijos suaktyvinimą.
F

R

ibokite automobilio greitį iki daugiausia
20

km/h ir ekrane pasirinkite Enter bay
parking space .
F

Į

junkite tos pusės, į kurią sukate, posūkio
rodiklį.
F

Į

junkite atgalinės arba priekinės eigos
pavarą ir atleiskite vairą. Manevras yra baigtas, kai automobilio priekiniai
rata išvažiuoja iš automobilio stovėjimo vietos.
Daugelio kontrolinių lempučių užsidegimo prietaisų skydelyje atveju kartu rodomas
pranešimas ir įsijungia garsinis signalas.
Pagalba yra išjungta: galite vėl perimti valdymą.
Valdymas

177
F Važiuokite lėtai pagal nurodymus, kol sistema suras laisvą vietą.
F

N
orėdami suaktyvinti matavimo funkciją,
naudokitės pasirinktoje stovėjimo pusėje
esančiais posūkių rodikliais. Jums reikia
nuvažiuoti nuo 0,5 m iki 1,5 m atstumą nuo
eilėje sustatytų automobilių.
Kai nustatomos kelios šalia esančios
statmenos automobilio stovėjimo vietos,
automobilis nukreipiamas link paskutinės. F

V
ažiuokite į priekį lėtai, kol bus parodytas
pranešimas, pasigirs garsinis signalas,
raginantis įjungti atgalinės eigos pavarą.
F
P
asirinkite atbulinės eigos pavarą, atleiskite
vairą ir pradėkite važiuoti neviršydami
7
km/h greičio.F

V
yksta automobilio pastatymo su pagalba
manevras.
Neviršydami 7 km/h greičio, vadovaukitės
prietaisų skydelyje pateikiamais nurodymais
ir automobilio statymo jutiklių sistemos
įspėjimais, kol nurodoma, kad manevras yra
baigtas.
Daugelio kontrolinių lempučių užsidegimo
prietaisų skydelyje atveju kartu rodomas
pranešimas ir įsijungia garsinis signalas.
Pagalba yra išjungta: galite vėl perimti valdymą.
Atliekant automobilio pastatymo
statmenai manevrą, Park Assist sistema
yra automatiškai išjungiama, kai galiniai
automobilio ratai yra 50
cm atstumu nuo
kliūties.
6
Va

178

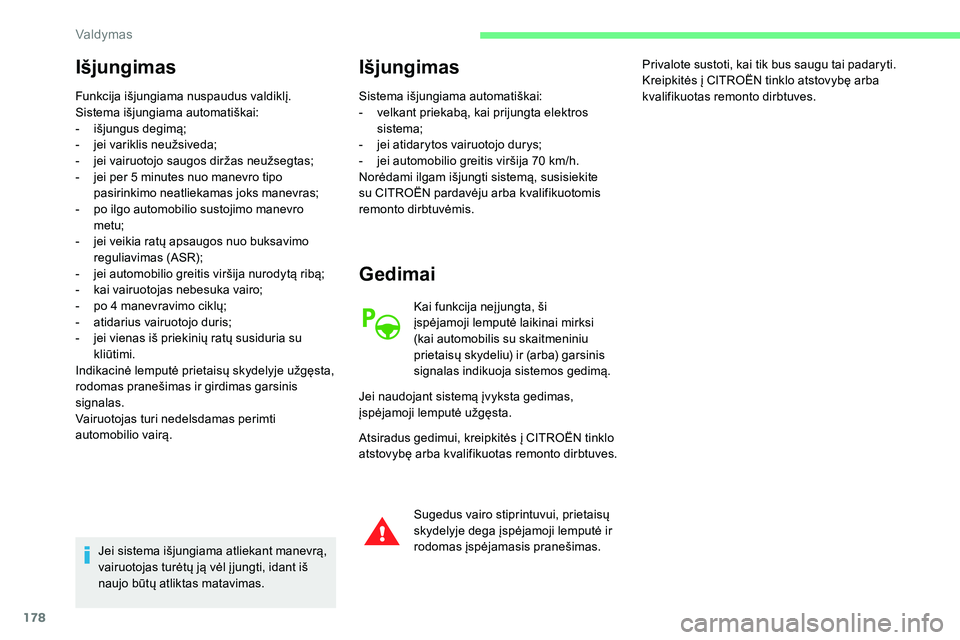

Išjungimas
Funkcija išjungiama nuspaudus valdiklį.
Sistema išjungiama automatiškai:
-
i
šjungus degimą;
-

j
ei variklis neužsiveda;
-

j
ei vairuotojo saugos diržas neužsegtas;
-

j
ei per 5 minutes nuo manevro tipo
pasirinkimo neatliekamas joks manevras;
-

p
o ilgo automobilio sustojimo manevro
metu;
-

j
ei veikia ratų apsaugos nuo buksavimo
reguliavimas (ASR);
-

j
ei automobilio greitis viršija nurodytą ribą;
-

k
ai vairuotojas nebesuka vairo;
-

p
o 4 manevravimo ciklų;
-

a
tidarius vairuotojo duris;
-

j
ei vienas iš priekinių ratų susiduria su
kliūtimi.
Indikacinė lemputė prietaisų skydelyje užgęsta,
rodomas pranešimas ir girdimas garsinis
signalas.
Vairuotojas turi nedelsdamas perimti
automobilio vairą.
Jei sistema išjungiama atliekant manevrą,
vairuotojas turėtų ją vėl į jungti, idant iš
naujo būtų atliktas matavimas.
Išjungimas
Sistema išjungiama automatiškai:
- v elkant priekabą, kai prijungta elektros
sistema;
-

j
ei atidarytos vairuotojo durys;
-

j
ei automobilio greitis viršija 70 km/h.
Norėdami ilgam išjungti sistemą, susisiekite
su CITROËN pardavėju arba kvalifikuotomis
remonto dirbtuvėmis.
Gedimai
Kai funkcija neį jungta, ši
įspėjamoji lemputė laikinai mirksi
(kai automobilis su skaitmeniniu
prietaisų skydeliu) ir (arba) garsinis
signalas indikuoja sistemos gedimą.
Jei naudojant sistemą įvyksta gedimas,
įspėjamoji lemputė užgęsta.
Atsiradus gedimui, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotas remonto dirbtuves.
Sugedus vairo stiprintuvui, prietaisų
skydelyje dega įspėjamoji lemputė ir
rodomas įspėjamasis pranešimas. Privalote sustoti, kai tik bus saugu tai padaryti.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotas remonto dirbtuves.
Valdymas
