CITROEN C5 AIRCROSS 2020 InstruktionsbÖcker (in Swedish)

169
Olika vyer som beror på sammanhanget kan
visas i vänstra delen:
-


standardvy,
-

1
80° vy,
-

i
nzoomad vy. F

T
ryck på knappen som sitter i nedre vänstra
hörnet på pekskärmen.
F
V
älj en typ av vy:
• "
Vy Standard ",
• "
180° view ",
• "
Vy Zoom ",
• "
AUTO view ".
Visningen uppdateras omedelbart till den valda
typen av vy.
Funktionens inställning sparas inte när
tändningen stängs av.
FunktionsprincipSkärmen är uppdelad i två delar: till vänster
f inns en vy beroende av sammanhang, till
höger en vy av bilen och närområdet uppifrån.
Parkeringshjälpens sensorer kompletterar
informationen om vyn av bilen uppifrån.
AUTO-läget är aktiverat som standard.
I detta läge väljer systemet den bästa
vyn (standard eller zoom) beroende på
informationen från parkeringssensorerna.
Du kan när som helst under manövern ändra
typ av vy. En eller två kameror används för att detektera
omgivningen medan bilen körs med låg
hastighet
En bild ovanifrån av omgivningen återskapas
(visas mellan blå ramar) i realtid medan du
manövrerar bilen.
Med hjälp av denna bild blir det lättare att
parkera bilen rakt och se alla hinder i
närheten.Med "360
Vision, 360 graderskameravy
uppifrån " rekonstrueras vyn via de två
kamerorna, såväl vid körning framåt som vid
backning.
När funktionen är aktiverad är det möjligt att
vyn uppifrån inte visas. Om systemet aktiveras
när bilen redan har körts kan vyn uppifrån visas
fullständigt.Backkamera
Sikt bakåt
Bilden raderas automatiskt om bilen står
parkerad för länge.
Aktivera kameran som sitter i
närheten av
nummerskyltbelysningen genom att lägga
i
backväxeln och inte överskrida 10 km/h.
Funktionen inaktiveras:
-

a
utomatiskt vid hastigheter över cirka
10


km/h,
-
a

utomatiskt när bakluckan öppnas,
6
Körning

170
StandardvyInzoomad vy
Hindren kan förefalla befinna sig längre
bort än i
verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna bak kompletterar
även informationen om bilens omgivning.
AUTO-läget- när backväxeln läggs ur (bilden fortsätter att visas i 7 sekunder),
-

g
enom att du trycker på den vita pilen i övre
vänstra hörnet på pekskärmen.
Området bakom bilen visas på skärmen.
De blå linjerna 1
representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2
ett avstånd på 30 cm och
de två blå linjerna 3
och 4 ett avstånd på 1 m
respektive 2
m.
Denna vy är tillgänglig i
läget AUTO eller
genom val i


inställningsmenyn för vy. Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
bakom bilen i
dess närmaste omgivning för att
bilen ska kunna manövreras i


förhållande till
omgivande hinder.
Denna vy är tillgänglig i
läget AUTO eller
genom val i


inställningsmenyn för vy.Läget aktiveras som standard.
I det automatiska läget växlas vyn bakifrån
(standard) till vyn uppifrån (zoom) när du
närmar dig ett hinder i
nivå med den röda
linjen (mindre än 30
cm) under manövern,
med hjälp av sensorerna som sitter på bakre
stötfångaren.
Körning

171
180°-v y"360 Vision, 360 g raderskameravy
uppifrån "
Bilen har en kamera fram som är
placerad i
kylargrillen och en kamera
bak som är placerad i
närheten av
nummerskyltbelysningen.
Med hjälp av dessa kameror visar systemet
bilens närmaste omgivningar på pekskärmen
med vyer bakom bilen (sikt bakåt) när
backväxeln är ilagd och vyer framför bilen (sikt
framåt) när växellådan är i


friläge eller när en
växel är ilagd.
Sikt bakåt
Om en släpvagn eller en cykelhållare
kopplas på dragkroken blir området bakom
bilen i
vyn uppifrån mörk.
Återskapning av omgivningen genomförs
endast av kameran fram.
Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av 3

zoner: vänster A , mitten B och
höger C .
Denna vy är endast tillgänglig genom val
i


ändringsmenyn för vy. Systemet aktiveras automatiskt när backväxeln
läggs i.
Funktionen inaktiveras:
-

a

utomatiskt vid hastigheter över cirka
10


km/h, -

n
är man lägger ur backen (sikt bakåt byts ut
mot sikt framåt efter 7 sekunder),
-

g
enom att du trycker på den vita pilen i övre
vänstra hörnet på pekskärmen.
Vyerna med sikt bakåt liknar dem som beskrivs
för Backkamera.
Se motsvarande avsnitt för mer information om
Backkamera .
Sikt framåt och bakåt
6
Körning

172
F Välj "Panoramic visual aid ".
Läget AUTO visas som standard, med vyn
framåt om växellådan är i
friläge eller en växel
är ilagd, eller med vyn bakåt om backväxeln är
ilagd.
Funktionen inaktiveras:
-

a
utomatiskt vid en hastighet över cirka
30
km/h (bilden försvinner tillfälligt från och
med 20
km/h),
-

g
enom att du trycker på den vita pilen i övre
vänstra hörnet på pekskärmen.
Standardvy Inzoomad vy
Hindren kan förefalla befinna sig längre
bort än i
verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna fram och bak
kompletterar informationen om bilens
omgivning.
AUTO-läget
Med motorn igång i en hastighet
u nder 20 km/h aktiveras systemet
via menyn Driving/Vehicle på
pekskärmen: De blå linjerna 1
representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2
ett avstånd på 30 cm och
de två blå linjerna 3
och 4 ett avstånd på 1 m
respektive 2
m.
Denna vy är tillgänglig i
läget AUTO eller
genom val i


inställningsmenyn för vy.
Området framför bilen visas på skärmen. Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
framför bilen i
dess närmaste omgivning för att
bilen ska kunna manövreras i


förhållande till
omgivande hinder.
Denna vy är tillgänglig i
läget AUTO eller
genom val i


inställningsmenyn för vy.Läget aktiveras som standard.
I det automatiska läget växlas vyn framåt
(standard) till vyn uppifrån (zoom) när du
närmar dig ett hinder under manövern.
Detektering sker med hjälp av sensorerna på
främre stötfångaren.
Körning

173
180°-v y
Med 180°-vyn kan du köra framåt ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av 3 zoner: vänster A , mitten B och
höger C .
Denna vy är endast tillgänglig genom val
i


ändringsmenyn för vy.
Park Assist
Se de allmänna rekommendationerna för
körassistanssystem och parkeringshjälp .
Systemet används för aktiv parkeringshjälp:
det känner av en P-plats och styr bilen för att
parkera.
Med manuell växellåda och automatlåda styr
föraren gaspedalen, bromsarna och växlarna.
När bilen parkeras eller ska köra iväg från
en parkeringsplats ger systemet audiovisuell
information till föraren så att manövern ska
kunna utföras på ett säkert sätt. Flera manövrer
kan behövas.
Föraren kan när som helst ta tillbaka kontrollen
över styrningen genom att gripa tag i
ratten.
I vissa fall kan sensorerna inte detektera
små hinder som befinner sig i
deras döda
vinklar.
Park Assist kan inte användas när motorn
är avstängd. A.
Fickparkering.
B. Köra ut från en parkeringsficka.
C. Parkering sida vid sida.
Vid manövrering svänger ratten snabbt.
Håll inte i
ratten och placera inte händerna
mellan rattens ekrar.
Kontrollera att det inte finns föremål
i
närheten av ratten som kan dras med vid
manövreringen (lösa kläder, halsdukar,
slipsar etc). Risk för personskador.
Park Assist hjälper föraren med följande
parkeringsmanövrer:
När Park Assist aktiveras, förhindrar
funktionen att STOP-läget för Stop &
Start aktiveras. Om Park Assist aktiveras
i
STOP-läget startas motorn om.
6
Körning

174
Park Assist styr servostyrningen under
max. 4 parkeringscykler. Funktionen
inaktiveras efter dessa 4
cykler. Om du
känner att bilen inte står korrekt parkerad
ska du ta över styrningen och slutföra
manövern.
Manöversekvensen och köranvisningar
visas på pekskärmen.
Kontrollera alltid omgivningen innan du
påbörjar parkeringsmanövern. Parkeringssensorerna går inte att använda
under uppmätningen av lediga P-platser.
De aktiveras senare under manövrerna
för att varna dig om din bil närmar sig
ett hinder: ljudsignalen blir kontinuerlig
när avståndet till hindret är mindre än
30


centimeter.
Om du har kopplat ur
parkeringssensorerna kommer de
automatiskt att återaktiveras under den
assisterade manövreringen.
När Park Assist aktiveras så kopplas
Dödavinkeln-varnare ur.
Vid parkering eller när du kör ut från
en parkeringsplats kan funktionerna
Backkamera - "360
Vision,
360
graderskameravy uppifrån " slås
på. Dessa funktioner ger möjlighet till
en bättre översikt över området runt
bilen genom att visa kompletterande
information på pekskärmen.
Se motsvarande avsnitt för mer
information om funktionerna Backkamera
- " 360
Vision, 360 graderskameravy
uppifrån ".Beskrivning av funktionen
Få hjälp att fickparkera
F När du vill parkera väljer du
"Park Assist " i menyn Vehicle/
Driving på pekskärmen för att
aktivera funktionen.
Denna kontrollampa tänds
i instrumentpanelen för att bekräfta
att funktionen är aktiverad om bilen är
utrustad med digital instrumentpanel.
F Begränsa hastigheten till högst 20 km/h
och välj " Enter parallel parking space " på
skärmen.
Assistansen är aktiverad: när
denna symbol visas tillsammans
med en fartgräns betyder det
att styrinrättningen styrs av
systemet. Rör inte ratten.
Assistansen är inaktiverad: när
denna symbol visas betyder det
att styrinrättningen inte längre
styrs av systemet. Ta tillbaka
kontrollen över styrningen.
När det gäller fickparkering indikerar inte
systemet P-platser som är klart mindre
eller större än bilen.
Körning

175

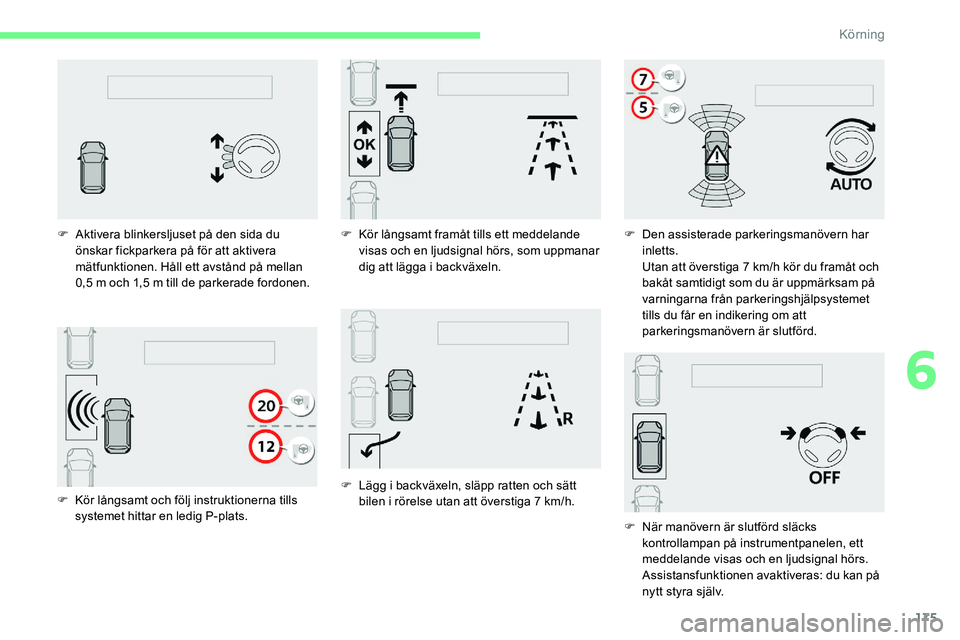

F Kör långsamt och följ instruktionerna tills systemet hittar en ledig P-plats.
F

A
ktivera blinkersljuset på den sida du
önskar fickparkera på för att aktivera
mätfunktionen. Håll ett avstånd på mellan
0,5 m och 1,5 m till de parkerade fordonen.
F
K
ör långsamt framåt tills ett meddelande
visas och en ljudsignal hörs, som uppmanar
dig att lägga i backväxeln.
F L ägg i backväxeln, släpp ratten och sätt
bilen i rörelse utan att överstiga 7 km/h.F

D
en assisterade parkeringsmanövern har
inletts.
Utan att överstiga 7 km/h kör du framåt och
bakåt samtidigt som du är uppmärksam på
varningarna från parkeringshjälpsystemet
tills du får en indikering om att
parkeringsmanövern är slutförd.
F
N
är manövern är slutförd släcks
kontrollampan på instrumentpanelen, ett
meddelande visas och en ljudsignal hörs.
Assistansfunktionen avaktiveras: du kan på
nytt styra själv.
6
Körning

176
Få hjälp att köra ut från en
parkeringsficka
F Starta motorn när du ska köra ut från en parkeringsficka.
F

N
är bilen står stilla, väljer du
" Park Assist " i "Vehicle/
Driving "-menyn på pekskärmen
för att aktivera funktionen.
Denna kontrollampa tänds
i instrumentpanelen för att bekräfta
att funktionen är aktiverad om bilen är
utrustad med digital instrumentpanel.
F Tryck på " Exit parking space " på skärmen.F
D
en assisterade parkeringsmanövern
har inletts. Utan att överstiga 5 km/h
kör du framåt och bakåt samtidigt som
du är uppmärksam på varningarna från
parkeringshjälpsystemet tills du får en
indikering om att parkeringsmanövern är
slutförd.
Få hjälp att parkera sida vid sida
F När du vill parkera, väljer du "Park Assist " i Vehicle/Driving -
menyn på pekskärmen för att
aktivera funktionen.
Denna kontrollampa tänds
i
instrumentpanelen för att bekräfta
att funktionen är aktiverad om
bilen är utrustad med digital
instrumentpanel.
F Begränsa hastigheten till högst 20 km/h och
välj " Enter bay parking space " på skärmen.
F Aktivera blinkersljuset åt det håll som du vill
köra ut från parkeringsfickan.
F

L
ägg i en växel för att backa eller köra
framåt och släpp ratten. Manövern är slutförd när framhjulsaxeln
befinner sig utanför P-platsen.
När manövern är slutförd släcks kontrollampan på instrumentpanelen, ett meddelande visas
och en ljudsignal hörs.
Assistansfunktionen avaktiveras: du kan på
nytt styra själv.
Körning

177
F Kör långsamt och följ instruktionerna tills systemet hittar en ledig P-plats.
F

A
ktivera blinkersljuset på den sida du
önskar fickparkera på för att aktivera
mätfunktionen. Håll ett avstånd på mellan
0,5 m och 1,5 m till de parkerade fordonen.
Om systemet hittar flera P-platser efter
varandra kommer det att välja den sista
av dessa. F

K
ör långsamt framåt tills ett meddelande
visas och en ljudsignal hörs, som uppmanar
dig att lägga i backväxeln.
F
L
ägg i backväxeln, släpp ratten och sätt
bilen i
rörelse utan att överstiga 7 km/h.F

D
en assisterade parkeringsmanövern har
inletts.
Utan att överstiga 7 km/h följer
du instruktionerna som visas på
instrumentpanelen. Var också uppmärksam
på varningarna för parkeringshjälpsystemet,
tills du får en indikering om att manövern är
slutförd.
När manövern är slutförd släcks kontrollampan
på instrumentpanelen, ett meddelande visas
och en ljudsignal hörs.
Assistansfunktionen avaktiveras: du kan på
nytt styra själv.
Under manövern för att parkera sida vid
sida avaktiveras funktionen Park Assist
automatiskt så snart bilens bakparti
befinner sig närmare än 50
cm från ett
hinder.
6
Körning

178
Inaktivering
Systemet avaktiveras genom en tryckning på
reglaget.
Systemet avaktiveras automatiskt:
-
när
tändningen slås av,
-
v

id motorstopp,
-
O

m förarens bilbälte inte är fastspänt,
-

o
m ingen manöver påbörjas inom 5 minuter
efter att du valt typ av manöver,
-

e
fter att bilen stått stilla länge under
manövern,
-

o
m antispinnsystemet (ASR) utlösts,
-

o
m bilens hastighet överskrider den tillåtna
gränsen,
-
om

föraren avbryter rattvridningen,
-
e

fter mer än 4

parkeringscykler,
-

o
m förardörren öppnas,
-

o
m ett av framhjulen stöter mot ett hinder.
Kontrollampan släcks i


instrumentpanelen, ett
meddelande visas och en ljudsignal hörs.
Då ska föraren ta tillbaka kontrollen över bilens
styrning.
Om systemet avaktiveras under en
manöver måste föraren återaktivera det för
att upprepa den aktuella uppmätningen.
Urkoppling
Systemet kopplas ur automatiskt:
- o m ett släp har kopplats till elkontakten,
-

o
m förardörren är öppen,
-

o
m bilens hastighet överskrider 70 km/h.
För att koppla bort systemet under en längre tid
ska du kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Funktionsstörningar
När funktionen inte är aktiverad
blinkar varningslampan tillfälligt
(bil med digital instrumentpanel)
och/eller en ljudsignal indikerar ett
systemfel.
Om funktionsfelet uppstår då systemet används
släcks kontrollampan.
Vid funktionsfel ska du låta en CITROËN-
återförsäljare eller en annan kvalificerad
verkstad kontrollera systemet.
Vid en felfunktion i


servostyrningen
tänds denna varningslampa
på instrumentpanelen och ett
varningsmeddelande visas. Stanna bilen så fort du kan på ett säkert sätt.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Körning
