CITROEN C5 AIRCROSS 2020 Kezelési útmutató (in Hungarian)

99

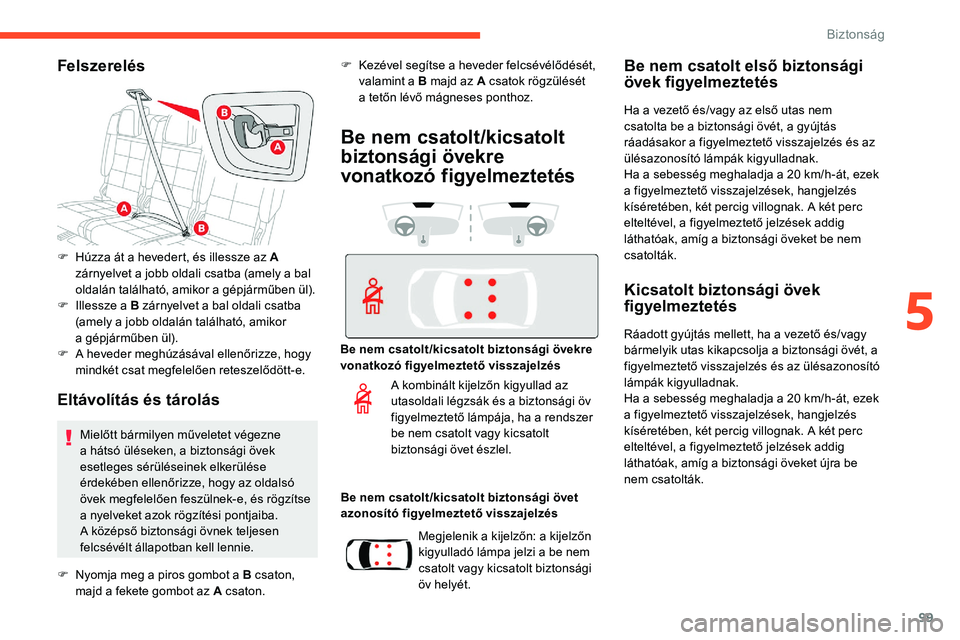

Felszerelés
Eltávolítás és tárolás
F Húzza át a hevedert, és illessze az A
zárnyelvet a jobb oldali csatba (amely a bal
oldalán található, amikor a
gépjárműben ül).
F

I
llessze a B zárnyelvet a bal oldali csatba
(amely a
jobb oldalán található, amikor
a
gépjárműben ül).
F

A h
eveder meghúzásával ellenőrizze, hogy
mindkét csat megfelelően reteszelődött-e. F

K
ezével segítse a heveder felcsévélődését,
valamint a
B
majd az A csatok rögzülését
a tetőn lévő mágneses ponthoz.
Mielőtt bármilyen műveletet végezne
a hátsó üléseken, a biztonsági övek
esetleges sérüléseinek elkerülése
érdekében ellenőrizze, hogy az oldalsó
övek megfelelően feszülnek-e, és rögzítse
a
nyelveket azok rögzítési pontjaiba.
A középső biztonsági övnek teljesen
felcsévélt állapotban kell lennie.
Be nem csatolt/kicsatolt
biztonsági övekre
vonatkozó figyelmeztetés
Be nem csatolt/kicsatolt biztonsági övekre
vonatkozó figyelmeztető visszajelzés
Be nem csatolt/kicsatolt biztonsági övet
azonosító figyelmeztető visszajelzés
Be nem csatolt első biztonsági
övek figyelmeztetés
Ha a vezető és/vagy az első utas nem
c satolta be a biztonsági övét, a gyújtás
ráadásakor a
figyelmeztető visszajelzés és az
ülésazonosító lámpák kigyulladnak.
Ha a
sebesség meghaladja a 20 km/h-át, ezek
a
figyelmeztető visszajelzések, hangjelzés
kíséretében, két percig villognak. A két perc
elteltével, a figyelmeztető jelzések addig
láthatóak, amíg a
biztonsági öveket be nem
csatolták.
F

N

yomja meg a

piros gombot a

B csaton,
majd a

fekete gombot az A csaton. A kombinált kijelzőn kigyullad az
utasoldali légzsák és a

biztonsági öv
figyelmeztető lámpája, ha a

rendszer
be nem csatolt vagy kicsatolt
biztonsági övet észlel.
Megjelenik a

kijelzőn: a kijelzőn
kigyulladó lámpa jelzi a

be nem
csatolt vagy kicsatolt biztonsági
öv helyét.
Kicsatolt biztonsági övek
figyelmeztetés
Ráadott gyújtás mellett, ha a vezető és/vagy
b ármelyik utas kikapcsolja a biztonsági övét, a
figyelmeztető visszajelzés és az ülésazonosító
lámpák kigyulladnak.
Ha a
sebesség meghaladja a 20 km/h-át, ezek
a
figyelmeztető visszajelzések, hangjelzés
kíséretében, két percig villognak. A két perc
elteltével, a figyelmeztető jelzések addig
láthatóak, amíg a
biztonsági öveket újra be
nem csatolták.
5
Biztonság

100

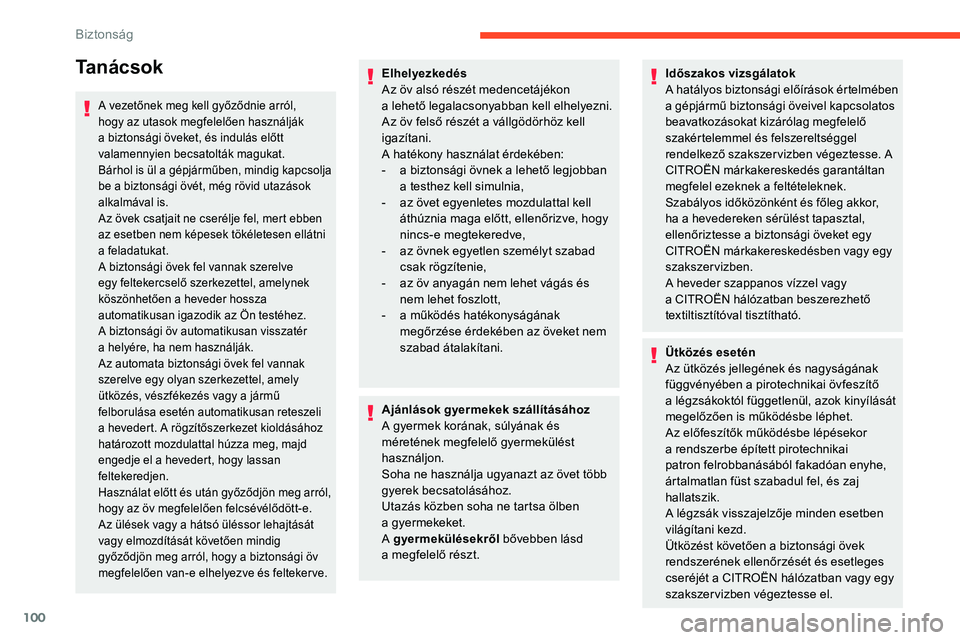

Ta n á c s o k
A vezetőnek meg kell győződnie arról,
hogy az utasok megfelelően használják
a biztonsági öveket, és indulás előtt
valamennyien becsatolták magukat.
Bárhol is ül a

g
épjárműben, mindig kapcsolja
be a
biztonsági övét, még rövid utazások
alkalmával is.
Az övek csatjait ne cserélje fel, mert ebben
az esetben nem képesek tökéletesen ellátni
a
f

eladatukat.
A biztonsági övek fel vannak szerelve
egy feltekercselő szerkezettel, amelynek
köszönhetően a
heveder hossza
automatikusan igazodik az Ön testéhez.
A biztonsági öv automatikusan visszatér
a
helyére, ha nem használják.
Az automata biztonsági övek fel vannak
szerelve egy olyan szerkezettel, amely
ütközés, vészfékezés vagy a
jármű
felborulása esetén automatikusan reteszeli
a
hevedert. A rögzítőszerkezet kioldásához
határozott mozdulattal húzza meg, majd
engedje el a
hevedert, hogy lassan
feltekeredjen.
Használat előtt és után győződjön meg arról,
hogy az öv megfelelően felcsévélődött-e.
Az ülések vagy a
hátsó üléssor lehajtását
vagy elmozdítását követően mindig
győződjön meg arról, hogy a
biztonsági öv
megfelelően van-e elhelyezve és felteker ve.
Elhelyezkedés
Az öv alsó részét medencetájékon
a
lehető legalacsonyabban kell elhelyezni.
Az öv felső részét a
vállgödörhöz kell
igazítani.
A hatékony használat érdekében:
-

a b
iztonsági övnek a lehető legjobban
a
testhez kell simulnia,
-

a
z övet egyenletes mozdulattal kell
áthúznia maga előtt, ellenőrizve, hogy
nincs-e megtekeredve,
-

a
z övnek egyetlen személyt szabad
csak rögzítenie,
-

a
z öv anyagán nem lehet vágás és
nem lehet foszlott,
-

a m
űködés hatékonyságának
megőrzése érdekében az öveket nem
szabad átalakítani.
Ajánlások gyermekek szállításához
A gyermek korának, súlyának és
méretének megfelelő gyermekülést
használjon.
Soha ne használja ugyanazt az övet több
gyerek becsatolásához.
Utazás közben soha ne tartsa ölben
a
gyermekeket.
A gyermekülésekről bővebben lásd
a
megfelelő részt.Időszakos vizsgálatok
A hatályos biztonsági előírások értelmében
a gépjármű biztonsági öveivel kapcsolatos
beavatkozásokat kizárólag megfelelő
szakértelemmel és felszereltséggel
rendelkező szakszer vizben végeztesse. A
CITROËN márkakereskedés garantáltan
megfelel ezeknek a
feltételeknek.
Szabályos időközönként és főleg akkor,
ha a
hevedereken sérülést tapasztal,
ellenőriztesse a
biztonsági öveket egy
CITROËN márkakereskedésben vagy egy
szakszervizben.
A heveder szappanos vízzel vagy
a
CITROËN hálózatban beszerezhető
textiltisztítóval tisztítható.
Ütközés esetén
Az ütközés jellegének és nagyságának
függvényében a
pirotechnikai övfeszítő
a
légzsákoktól függetlenül, azok kinyílását
megelőzően is működésbe léphet.
Az előfeszítők működésbe lépésekor
a
rendszerbe épített pirotechnikai
patron felrobbanásából fakadóan enyhe,
ártalmatlan füst szabadul fel, és zaj
hallatszik.
A légzsák visszajelzője minden esetben
világítani kezd.
Ütközést követően a
biztonsági övek
rendszerének ellenőrzését és esetleges
cseréjét a
CITROËN hálózatban vagy egy
szakszer vizben végeztesse el.
Biztonság

101

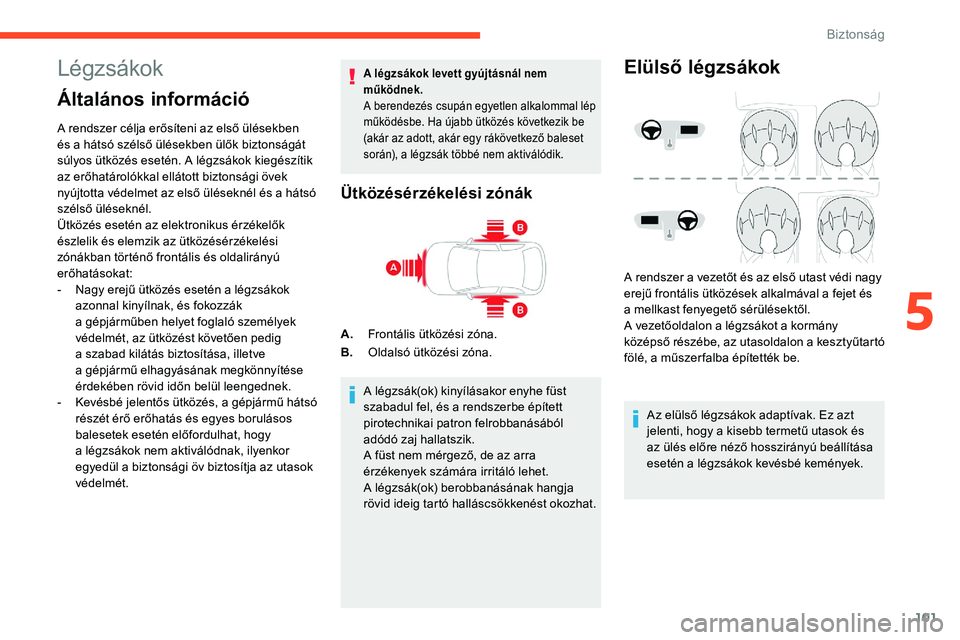

Légzsákok
Általános információ
A rendszer célja erősíteni az első ülésekben
és a hátsó szélső ülésekben ülők biztonságát
súlyos ütközés esetén. A légzsákok kiegészítik
az erőhatárolókkal ellátott biztonsági övek
nyújtotta védelmet az első üléseknél és a
hátsó
szélső üléseknél.
Ütközés esetén az elektronikus érzékelők
észlelik és elemzik az ütközésérzékelési
zónákban történő frontális és oldalirányú
erőhatásokat:
-

N
agy erejű ütközés esetén a légzsákok
azonnal kinyílnak, és fokozzák
a
gépjárműben helyet foglaló személyek
védelmét, az ütközést követően pedig
a
szabad kilátás biztosítása, illetve
a
gépjármű elhagyásának megkönnyítése
érdekében rövid időn belül leengednek.
-

K
evésbé jelentős ütközés, a gépjármű hátsó
részét érő erőhatás és egyes borulásos
balesetek esetén előfordulhat, hogy
a
légzsákok nem aktiválódnak, ilyenkor
egyedül a
biztonsági öv biztosítja az utasok
védelmét.
A légzsákok levett gyújtásnál nem
működnek.
A berendezés csupán egyetlen alkalommal lép
működésbe. Ha újabb ütközés következik be
(akár az adott, akár egy rákövetkező baleset
során), a légzsák többé nem aktiválódik.
Ütközésérzékelési zónák
A. Frontális ütközési zóna.
B. Oldalsó ütközési zóna.
A légzsák(ok) kinyílásakor enyhe füst
szabadul fel, és a
rendszerbe épített
pirotechnikai patron felrobbanásából
adódó zaj hallatszik.
A füst nem mérgező, de az arra
érzékenyek számára irritáló lehet.
A légzsák(ok) berobbanásának hangja
rövid ideig tartó halláscsökkenést okozhat.
Elülső légzsákok
A rendszer a vezetőt és az első utast védi nagy
e rejű frontális ütközések alkalmával a fejet és
a
mellkast fenyegető sérülésektől.
A vezetőoldalon a
légzsákot a kormány
középső részébe, az utasoldalon a

k
esztyűtartó
fölé, a műszer falba építették be.
Az elülső légzsákok adaptívak. Ez azt
jelenti, hogy a
kisebb termetű utasok és
az ülés előre néző hosszirányú beállítása
esetén a
légzsákok kevésbé kemények.
5
Biztonság

102

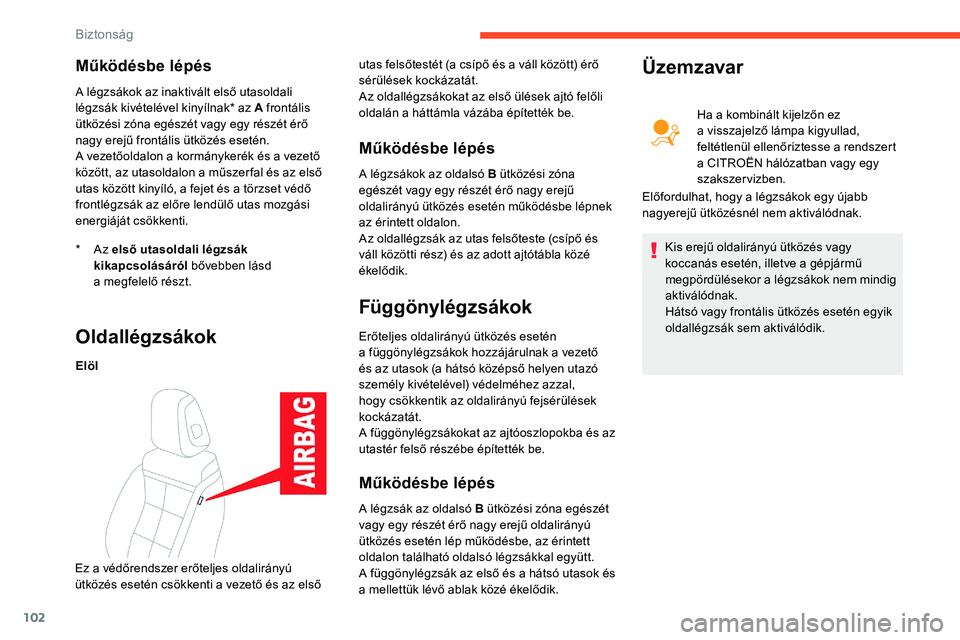

Működésbe lépés
* Az első utasoldali légzsák
kikapcsolásáról bővebben lásd
a
megfelelő részt.
A légzsákok az inaktivált első utasoldali
légzsák kivételével kinyílnak* az A frontális
ütközési zóna egészét vagy egy részét érő
nagy erejű frontális ütközés esetén.
A vezetőoldalon a
kormánykerék és a vezető
között, az utasoldalon a műszer fal és az első
utas között kinyíló, a fejet és a törzset védő
frontlégzsák az előre lendülő utas mozgási
energiáját csökkenti.
Oldallégzsákok
Elöl
Működésbe lépés
A légzsákok az oldalsó B ütközési zóna
egészét vagy egy részét érő nagy erejű
oldalirányú ütközés esetén működésbe lépnek
az érintett oldalon.
Az oldallégzsák az utas felsőteste (csípő és
váll közötti rész) és az adott ajtótábla közé
ékelődik.
Függönylégzsákok
Erőteljes oldalirányú ütközés esetén
a függönylégzsákok hozzájárulnak a vezető
és az utasok (a hátsó középső helyen utazó
személy kivételével) védelméhez azzal,
hogy csökkentik az oldalirányú fejsérülések
kockázatát.
A függönylégzsákokat az ajtóoszlopokba és az
utastér felső részébe építették be.
Működésbe lépés
A légzsák az oldalsó B ütközési zóna egészét
vagy egy részét érő nagy erejű oldalirányú
ütközés esetén lép működésbe, az érintett
oldalon található oldalsó légzsákkal együtt.
A függönylégzsák az első és a
hátsó utasok és
a
mellettük lévő ablak közé ékelődik.
Üzemzavar
Ha a kombinált kijelzőn ez
a visszajelző lámpa kigyullad,
feltétlenül ellenőriztesse a
rendszert
a
CITROËN hálózatban vagy egy
szakszervizben.
Előfordulhat, hogy a
légzsákok egy újabb
nagyerejű ütközésnél nem aktiválódnak.
Kis erejű oldalirányú ütközés vagy
koccanás esetén, illetve a
gépjármű
megpördülésekor a
légzsákok nem mindig
aktiválódnak.
Hátsó vagy frontális ütközés esetén egyik
oldallégzsák sem aktiválódik.
Ez a

védőrendszer erőteljes oldalirányú
ütközés esetén csökkenti a

vezető és az első utas felsőtestét (a csípő és a

váll között) érő
sérülések kockázatát.
Az oldallégzsákokat az első ülések ajtó felőli
oldalán a

háttámla vázába építették be.
Biztonság

103

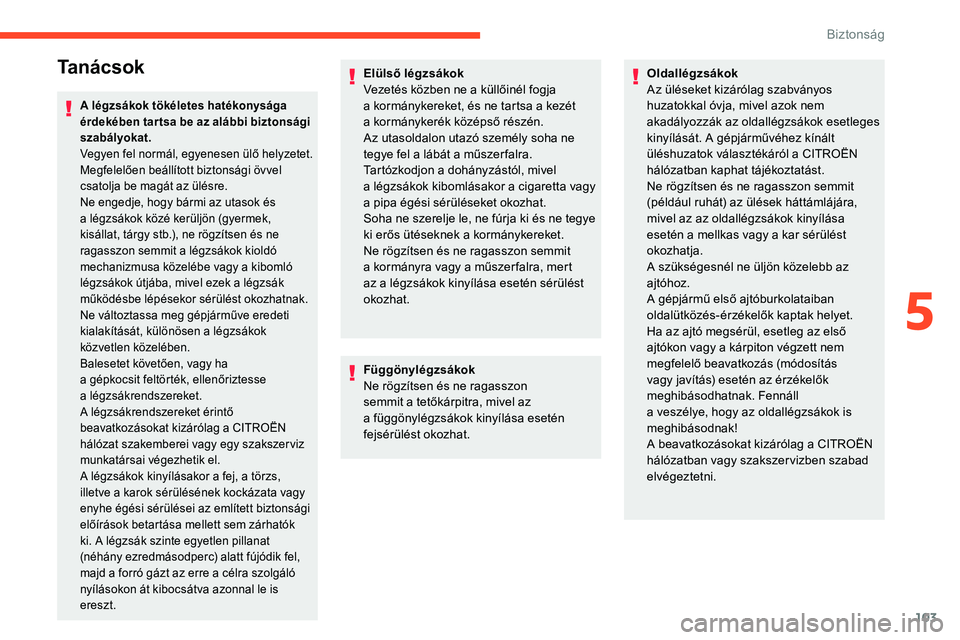

Ta n á c s o k
A légzsákok tökéletes hatékonysága
érdekében tar tsa be az alábbi biztonsági
szabályokat.
Vegyen fel normál, egyenesen ülő helyzetet.
Megfelelően beállított biztonsági övvel
csatolja be magát az ülésre.
Ne engedje, hogy bármi az utasok és
a légzsákok közé kerüljön (gyermek,
kisállat, tárgy stb.), ne rögzítsen és ne
ragasszon semmit a
légzsákok kioldó
mechanizmusa közelébe vagy a
kibomló
légzsákok útjába, mivel ezek a
légzsák
működésbe lépésekor sérülést okozhatnak.
Ne változtassa meg gépjárműve eredeti
kialakítását, különösen a
légzsákok
közvetlen közelében.
Balesetet követően, vagy ha
a
gépkocsit feltörték, ellenőriztesse
a
l

égzsákrendszereket.
A légzsákrendszereket érintő
beavatkozásokat kizárólag a
CITROËN
hálózat szakemberei vagy egy szakszer viz
munkatársai végezhetik el.
A légzsákok kinyílásakor a
fej, a törzs,
illetve a
karok sérülésének kockázata vagy
enyhe égési sérülései az említett biztonsági
előírások betartása mellett sem zárhatók
ki. A légzsák szinte egyetlen pillanat
(néhány ezredmásodperc) alatt fújódik fel,
majd a
forró gázt az erre a célra szolgáló
nyílásokon át kibocsátva azonnal le is
ereszt.
Elülső légzsákok
Vezetés közben ne a küllőinél fogja
a
kormánykereket, és ne tartsa a kezét
a
kormánykerék középső részén.
Az utasoldalon utazó személy soha ne
tegye fel a
lábát a műszer falra.
Tartózkodjon a
dohányzástól, mivel
a
légzsákok kibomlásakor a cigaretta vagy
a
pipa égési sérüléseket okozhat.
Soha ne szerelje le, ne fúrja ki és ne tegye
ki erős ütéseknek a
kormánykereket.
Ne rögzítsen és ne ragasszon semmit
a
kormányra vagy a műszer falra, mert
az a
légzsákok kinyílása esetén sérülést
okozhat.
Függönylégzsákok
Ne rögzítsen és ne ragasszon
semmit a
tetőkárpitra, mivel az
a
függönylégzsákok kinyílása esetén
fejsérülést okozhat. Oldallégzsákok
Az üléseket kizárólag szabványos
huzatokkal óvja, mivel azok nem
akadályozzák az oldallégzsákok esetleges
kinyílását. A gépjárművéhez kínált
üléshuzatok választékáról a
CITROËN
hálózatban kaphat tájékoztatást.
Ne rögzítsen és ne ragasszon semmit
(például ruhát) az ülések háttámlájára,
mivel az az oldallégzsákok kinyílása
esetén a
mellkas vagy a kar sérülést
okozhatja.
A szükségesnél ne üljön közelebb az
ajtóhoz.
A gépjármű első ajtóburkolataiban
oldalütközés-érzékelők kaptak helyet.
Ha az ajtó megsérül, esetleg az első
ajtókon vagy a
kárpiton végzett nem
megfelelő beavatkozás (módosítás
vagy javítás) esetén az érzékelők
meghibásodhatnak. Fennáll
a
veszélye, hogy az oldallégzsákok is
meghibásodnak!
A beavatkozásokat kizárólag a
CITROËN
hálózatban vagy szakszer vizben szabad
elvégeztetni.
5
Biztonság

104

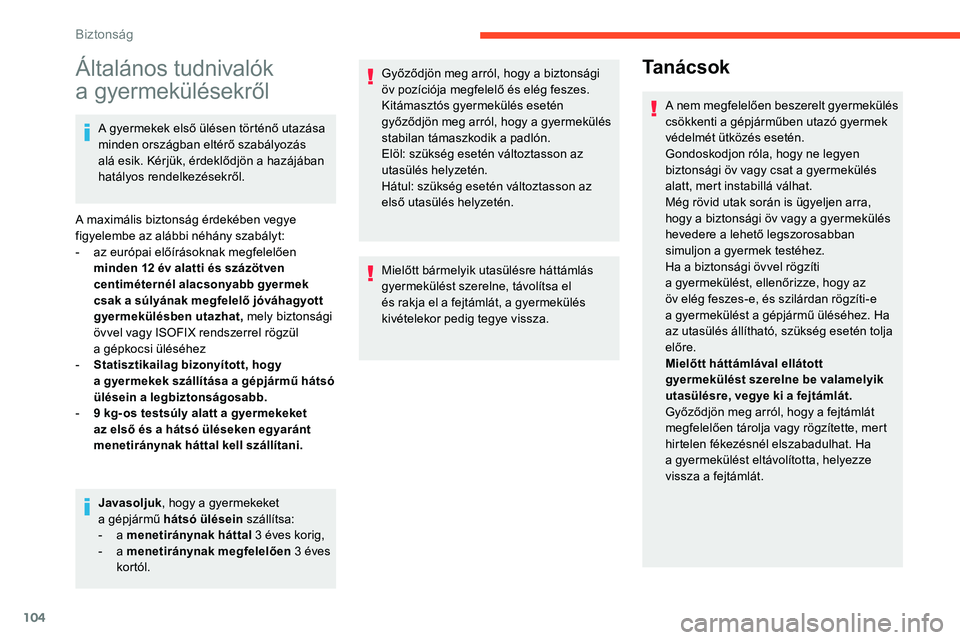

Általános tudnivalók
a
gy
ermekülésekről
A gyermekek első ülésen történő utazása
minden országban eltérő szabályozás
alá esik. Kérjük, érdeklődjön a
hazájában
hatályos rendelkezésekről.
A maximális biztonság érdekében vegye
figyelembe az alábbi néhány szabályt:
-

a
z európai előírásoknak megfelelően
minden 12
év alatti és százötven
centiméternél alacsonyabb gyermek
csak a
súlyának megfelelő jóváhagyott
gyermekülésben utazhat, mely biztonsági
övvel vagy ISOFIX rendszerrel rögzül
a
g

épkocsi üléséhez
-

S
tatisztikailag bizonyított, hogy
a
gyermekek szállítása a gépjármű hátsó
ülésein a


legbiztonságosabb.
-

9
kg- os testsúly alatt a gyermekeket
az első és a
hátsó üléseken egyaránt
menetiránynak háttal kell szállítani.
Javasoljuk , hogy a
gyermekeket
a
gépjármű hátsó ülésein szállítsa:
-
a menetiránynak háttal 3
éves korig,
-
a menetiránynak megfelelően 3
éves
kortól. Győződjön meg arról, hogy a
biztonsági
öv pozíciója megfelelő és elég feszes.
Kitámasztós gyermekülés esetén
győződjön meg arról, hogy a gyermekülés
stabilan támaszkodik a padlón.
Elöl: szükség esetén változtasson az
utasülés helyzetén.
Hátul: szükség esetén változtasson az
első utasülés helyzetén.
Mielőtt bármelyik utasülésre háttámlás
gyermekülést szerelne, távolítsa el
és rakja el a
fejtámlát, a gyermekülés
kivételekor pedig tegye vissza.
Ta n á c s o k
A nem megfelelően beszerelt gyermekülés
csökkenti a gépjárműben utazó gyermek
védelmét ütközés esetén.
Gondoskodjon róla, hogy ne legyen
biztonsági öv vagy csat a
gyermekülés
alatt, mert instabillá válhat.
Még rövid utak során is ügyeljen arra,
hogy a
biztonsági öv vagy a gyermekülés
hevedere a
lehető legszorosabban
simuljon a
gyermek testéhez.
Ha a
biztonsági övvel rögzíti
a
gyermekülést, ellenőrizze, hogy az
öv elég feszes-e, és szilárdan rögzíti-e
a
gyermekülést a gépjármű üléséhez. Ha
az utasülés állítható, szükség esetén tolja
előre.
Mielőtt háttámlával ellátott
gyermekülést szerelne be valamelyik
utasülésre, vegye ki a
fejtámlát.
Győződjön meg arról, hogy a
fejtámlát
megfelelően tárolja vagy rögzítette, mert
hirtelen fékezésnél elszabadulhat. Ha
a
gyermekülést eltávolította, helyezze
vissza a
fejtámlát.
Biztonság

105

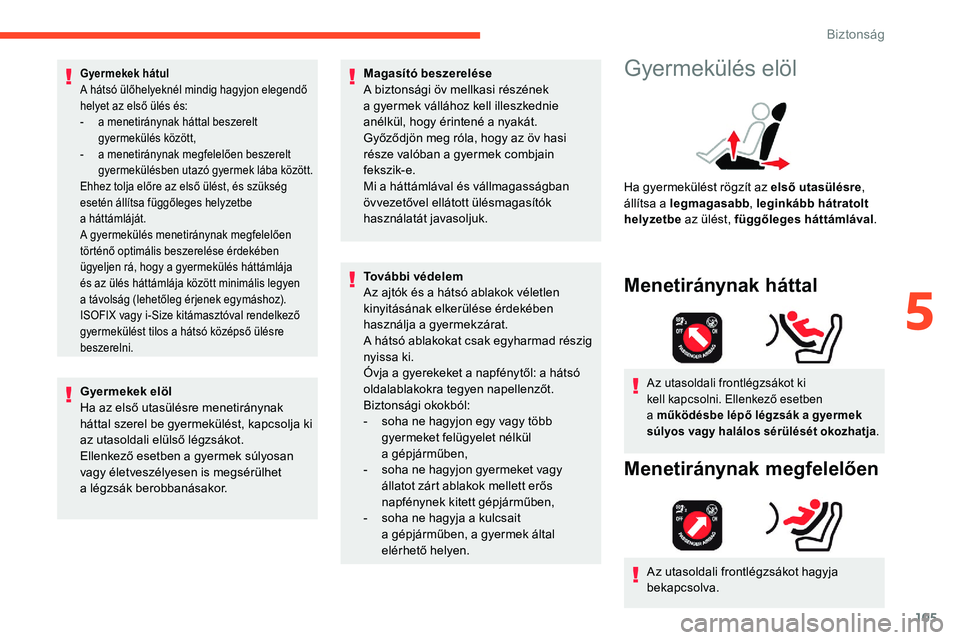

Gyermekek hátul
A hátsó ülőhelyeknél mindig hagyjon elegendő
helyet az első ülés és:
-
a m
enetiránynak háttal beszerelt
gyermekülés között,
-

a m
enetiránynak megfelelően beszerelt
gyermekülésben utazó gyermek lába között.
Ehhez tolja előre az első ülést, és szükség
esetén állítsa függőleges helyzetbe
a
há

ttámláját.
A gyermekülés menetiránynak megfelelően
történő optimális beszerelése érdekében
ügyeljen rá, hogy a
gyermekülés háttámlája
és az ülés háttámlája között minimális legyen
a
távolság (lehetőleg érjenek egymáshoz).
ISOFIX vagy i-Size kitámasztóval rendelkező
gyermekülést tilos a
hátsó középső ülésre
beszerelni.
Gyermekek elöl
Ha az első utasülésre menetiránynak
háttal szerel be gyermekülést, kapcsolja ki
az utasoldali elülső légzsákot.
Ellenkező esetben a
gyermek súlyosan
vagy életveszélyesen is megsérülhet
a
légzsák berobbanásakor. Magasító beszerelése
A biztonsági öv mellkasi részének
a
gyermek vállához kell illeszkednie
anélkül, hogy érintené a nyakát.
Győződjön meg róla, hogy az öv hasi
része valóban a gyermek combjain
fekszik-e.
Mi a háttámlával és vállmagasságban
övvezetővel ellátott ülésmagasítók
használatát javasoljuk.
További védelem
Az ajtók és a hátsó ablakok véletlen
kinyitásának elkerülése érdekében
használja a gyermekzárat.
A hátsó ablakokat csak egyharmad részig
nyissa ki.
Óvja a gyerekeket a napfénytől: a hátsó
oldalablakokra tegyen napellenzőt.
Biztonsági okokból:
-

s
oha ne hagyjon egy vagy több
gyermeket felügyelet nélkül
a
gépjárműben,
-

s
oha ne hagyjon gyermeket vagy
állatot zárt ablakok mellett erős
napfénynek kitett gépjárműben,
-

s
oha ne hagyja a kulcsait
a
gépjárműben, a gyermek által
elérhető helyen.
Gyermekülés elöl
Ha gyermekülést rögzít az első utasülésre ,
állítsa a legmagasabb , leginkább hátratolt
helyzetbe az ülést, függőleges háttámlával .
Menetiránynak háttal
Az utasoldali frontlégzsákot ki
kell kapcsolni. Ellenkező esetben
a
működésbe lépő légzsák a gyermek
súlyos vagy halálos sérülését okozhatja .
Menetiránynak megfelelően
Az utasoldali frontlégzsákot hagyja
bekapcsolva.
5
Biztonság

106

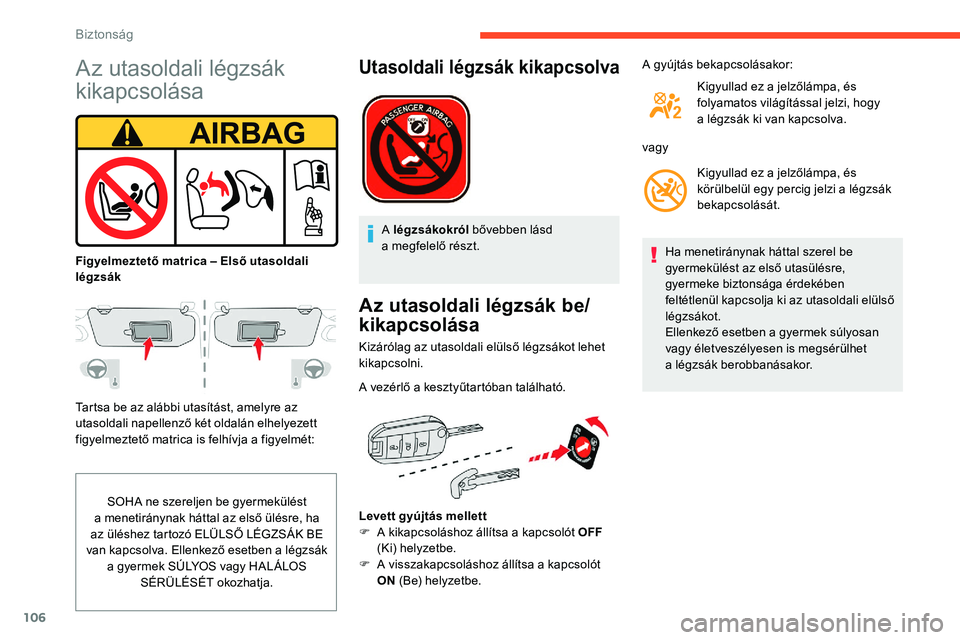

Az utasoldali légzsák
kikapcsolása
Tartsa be az alábbi utasítást, amelyre az
utasoldali napellenző két oldalán elhelyezett
figyelmeztető matrica is felhívja a figyelmét:
SOHA ne szereljen be gyermekülést
a
menetiránynak háttal az első ülésre, ha
az üléshez tartozó ELÜLSŐ LÉGZSÁK BE
van kapcsolva. Ellenkező esetben a
légzsák
a
gyermek SÚLYOS vagy HALÁLOS SÉRÜLÉSÉT okozhatja.
Utasoldali légzsák kikapcsolva
A légzsákokról bővebben lásd
a megfelelő részt.
Az utasoldali légzsák be/
kikapcsolása
Kizárólag az utasoldali elülső légzsákot lehet
kikapcsolni.
A vezérlő a
kesztyűtartóban található.
Levett gyújtás mellett
F

A k
ikapcsoláshoz állítsa a kapcsolót OFF
(Ki) helyzetbe.
F

A v
isszakapcsoláshoz állítsa a kapcsolót
ON (Be) helyzetbe.
Figyelmeztető matrica – Első utasoldali
légzsák
Ha menetiránynak háttal szerel be
gyermekülést az első utasülésre,
gyermeke biztonsága érdekében
feltétlenül kapcsolja ki az utasoldali elülső
légzsákot.
Ellenkező esetben a
gyermek súlyosan
vagy életveszélyesen is megsérülhet
a
légzsák berobbanásakor.
A gyújtás bekapcsolásakor:
Kigyullad ez a jelzőlámpa, és
folyamatos világítással jelzi, hogy
a légzsák ki van kapcsolva.
vagy Kigyullad ez a jelzőlámpa, és
körülbelül egy percig jelzi a légzsák
bekapcsolását.
Biztonság

107

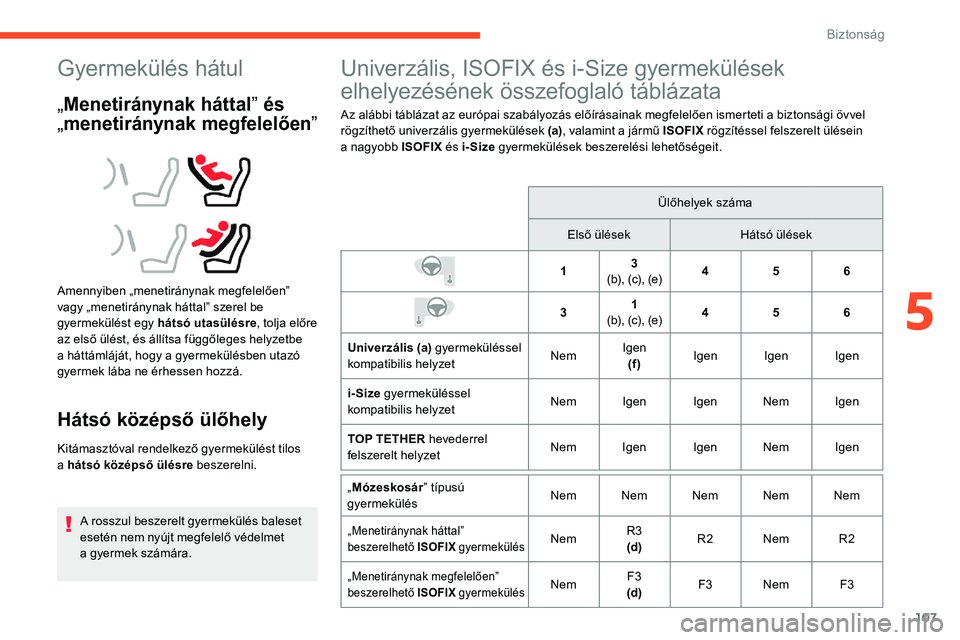

Gyermekülés hátul
„Menetiránynak háttal ” és
„ menetiránynak megfelelően ”
Amennyiben „menetiránynak megfelelően”
vagy „menetiránynak háttal” szerel be
gyermekülést egy hátsó utasülésre , tolja előre
az első ülést, és állítsa függőleges helyzetbe
a
háttámláját, hogy a gyermekülésben utazó
gyermek lába ne érhessen hozzá.
Hátsó középső ülőhely
Kitámasztóval rendelkező gyermekülést tilos
a hátsó középső ülésre beszerelni.
A rosszul beszerelt gyermekülés baleset
esetén nem nyújt megfelelő védelmet
a
gyermek számára.
Univerzális, ISOFIX és i-Size gyermekülések
elhelyezésének összefoglaló táblázata
Az alábbi táblázat az európai szabályozás előírásainak megfelelően ismerteti a biztonsági övvel
r ögzíthető univerzális gyermekülések (a) , valamint a
jármű ISOFIX rögzítéssel felszerelt ülésein
a
nagyobb ISOFIX és i-Size gyermekülések beszerelési lehetőségeit.
Ülőhelyek száma
Első ülések Hátsó ülések
1 3
(b), (c), (e) 4
56
3 1
(b), (c), (e) 4
56
Univerzális (a) gyermeküléssel
kompatibilis helyzet NemIgen
(f ) Igen Igen Igen
i-Size gyermeküléssel
kompatibilis helyzet Nem
Igen Igen NemIgen
TOP TETHER hevederrel
felszerelt helyzet Nem
Igen Igen NemIgen
„ Mózeskosár ” típusú
gyermekülés Nem Nem Nem Nem Nem
„Menetiránynak háttal”
beszerelhető
ISOFIX gyermekülésNem R3
(d) R2
Nem R2
„Menetiránynak megfelelően”
beszerelhető ISOFIX gyermekülésNem F3
(d) F3
Nem F3
5
Biztonság

108

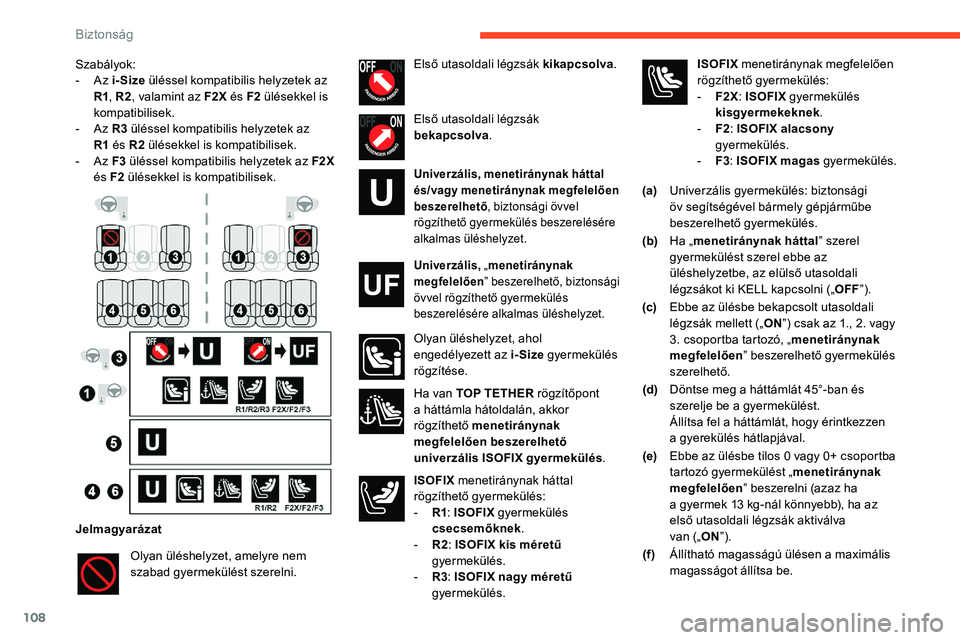

Szabályok:
- Az i-Size üléssel kompatibilis helyzetek az
R1 , R2 , valamint az F2X és F2


ülésekkel is
kompatibilisek.
-
Az R3


üléssel kompatibilis helyzetek az
R1


és R2

ülésekkel is kompatibilisek.
-
Az F3


üléssel kompatibilis helyzetek az F2X
és F2


ülésekkel is kompatibilisek. (a)Univerzális gyermekülés: biztonsági
öv segítségével bármely gépjárműbe
beszerelhető gyermekülés.
(b) Ha „menetiránynak háttal ” szerel
gyermekülést szerel ebbe az
üléshelyzetbe, az elülső utasoldali
légzsákot ki KELL kapcsolni („ OFF”).
(c) Ebbe az ülésbe bekapcsolt utasoldali
légzsák mellett („ ON”) csak az 1., 2. vagy
3. csoportba tartozó, „ menetiránynak
megfelelően ” beszerelhető gyermekülés
szerelhető.
(d) Döntse meg a
háttámlát 45°-ban és
szerelje be a
gyermekülést.
Állítsa fel a
háttámlát, hogy érintkezzen
a
gyerekülés hátlapjával.
(e) Ebbe az ülésbe tilos 0
vagy 0+ csoportba
tartozó gyermekülést „ menetiránynak
megfelelően ” beszerelni (azaz ha
a
gyermek 13 kg-nál könnyebb), ha az
első utasoldali légzsák aktiválva
van („ ON”).
(f ) Állítható magasságú ülésen a
maximális
magasságot állítsa be.
Jelmagyarázat
Olyan üléshelyzet, amelyre nem
szabad gyermekülést szerelni. ISOFIX
menetiránynak megfelelően
rögzíthető gyermekülés:
-

F2
X: ISOFIX gyermekülés
kisgyermekeknek .
-

F2:

ISOFIX alacsony
gyermekülés.
-

F3:

ISOFIX magas gyermekülés.
Első utasoldali légzsák kikapcsolva
.
Első utasoldali légzsák
bekapcsolva .
Univerzális, menetiránynak háttal
és/vagy menetiránynak megfelelően
beszerelhető , biztonsági övvel
rögzíthető gyermekülés beszerelésére
alkalmas üléshelyzet.
Univerzális, „ menetiránynak
megfelelően ” beszerelhető, biztonsági
övvel rögzíthető gyermekülés
beszerelésére alkalmas üléshelyzet.
Olyan üléshelyzet, ahol
engedélyezett az i-Size gyermekülés
rögzítése.
Ha van TOP TETHER rögzítőpont
a
háttámla hátoldalán, akkor
rögzíthető menetiránynak
megfelelően beszerelhető
univerzális ISOFIX gyermekülés .
ISOFIX menetiránynak háttal
rögzíthető gyermekülés:
-

R
1: ISOFIX gyermekülés
csecsemőknek .
-

R2 :

ISOFIX kis méretű
gyermekülés.
-

R3 :

ISOFIX nagy méretű
gyermekülés.
Biztonság
