CITROEN C5 AIRCROSS 2020 Libretti Di Uso E manutenzione (in Italian)

79

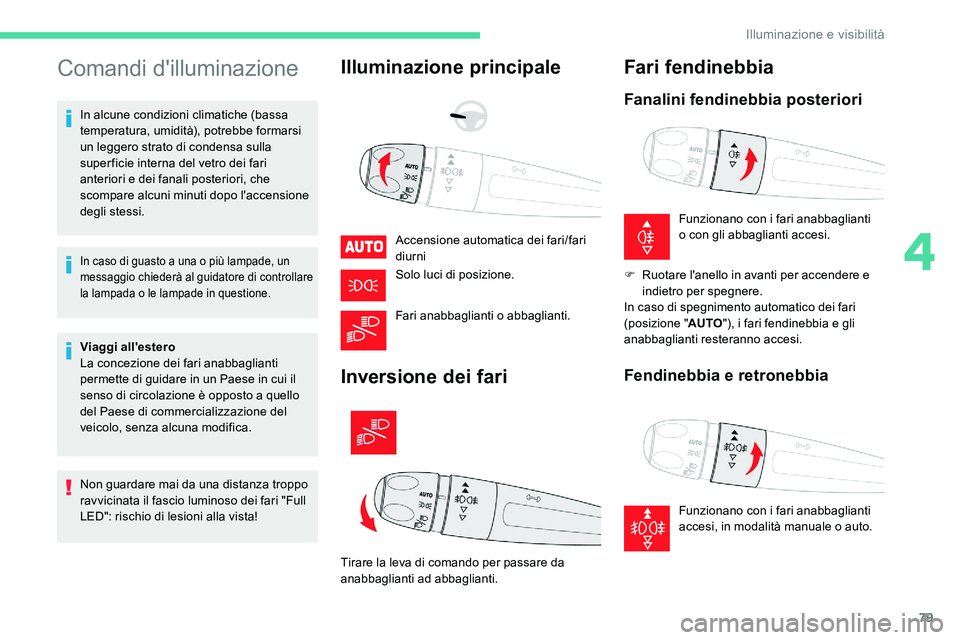

Comandi d'illuminazione
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe formarsi
un leggero strato di condensa sulla
super ficie interna del vetro dei fari
anteriori e dei fanali posteriori, che
scompare alcuni minuti dopo l'accensione
degli stessi.
In caso di guasto a una o più lampade, un
m essaggio chiederà al guidatore di controllare
la lampada o


le lampade in questione.
Viaggi all'estero
La concezione dei fari anabbaglianti
permette di guidare in un Paese in cui il
senso di circolazione è opposto a
quello
del Paese di commercializzazione del
veicolo, senza alcuna modifica.
Non guardare mai da una distanza troppo
ravvicinata il fascio luminoso dei fari "Full
LED": rischio di lesioni alla vista!
Illuminazione principale
Accensione automatica dei fari/fari
diurni
Solo luci di posizione.
Fari anabbaglianti o


abbaglianti.
Inversione dei fari Fari fendinebbia
Fanalini fendinebbia posteriori
Funzionano con i
fari anabbaglianti
o con gli abbaglianti accesi.
F

R

uotare l'anello in avanti per accendere e
indietro per spegnere.
In caso di spegnimento automatico dei fari
(posizione " AUTO"), i fari fendinebbia e gli
anabbaglianti resteranno accesi.
Fendinebbia e retronebbia
Funzionano con i fari anabbaglianti
accesi, in modalità manuale o auto.
Tirare la leva di comando per passare da
anabbaglianti ad abbaglianti.
4
Illuminazione e visibilità

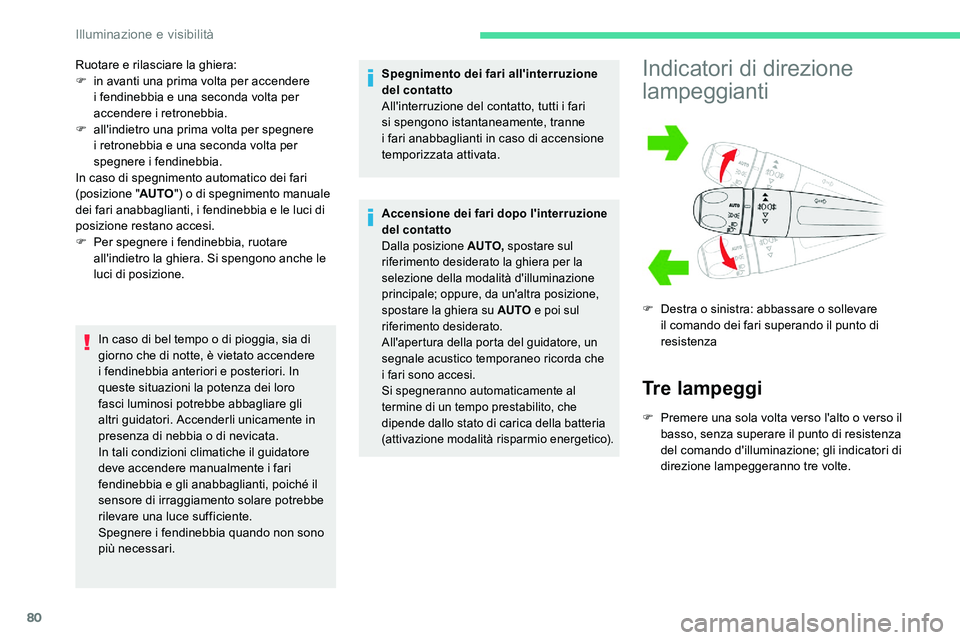

80
Ruotare e rilasciare la ghiera:
F i n avanti una prima volta per accendere
i
fendinebbia e una seconda volta per
accendere i


retronebbia.
F

a
ll'indietro una prima volta per spegnere
i
retronebbia e una seconda volta per
spegnere i


fendinebbia.
In caso di spegnimento automatico dei fari
(posizione " AUTO") o di spegnimento manuale
dei fari anabbaglianti, i fendinebbia e le luci di
posizione restano accesi.
F

P
er spegnere i

fendinebbia, ruotare
all'indietro la ghiera. Si spengono anche le
luci di posizione.
In caso di bel tempo o
di pioggia, sia di
giorno che di notte, è vietato accendere
i
fendinebbia anteriori e posteriori. In
queste situazioni la potenza dei loro
fasci luminosi potrebbe abbagliare gli
altri guidatori. Accenderli unicamente in
presenza di nebbia o
di nevicata.
In tali condizioni climatiche il guidatore
deve accendere manualmente i
fari
fendinebbia e gli anabbaglianti, poiché il
sensore di irraggiamento solare potrebbe
rilevare una luce sufficiente.
Spegnere i


fendinebbia quando non sono
più necessari. Spegnimento dei fari all'interruzione
del contatto
All'interruzione del contatto, tutti i
fari
si spengono istantaneamente, tranne
i
fari anabbaglianti in caso di accensione
temporizzata attivata.
Accensione dei fari dopo l'interruzione
del contatto
Dalla posizione AUTO, spostare sul
riferimento desiderato la ghiera per la
selezione della modalità d'illuminazione
principale; oppure, da un'altra posizione,
spostare la ghiera su AUTO e poi sul
riferimento desiderato.
All'apertura della porta del guidatore, un
segnale acustico temporaneo ricorda che
i
fari sono accesi.
Si spegneranno automaticamente al
termine di un tempo prestabilito, che
dipende dallo stato di carica della batteria
(attivazione modalità risparmio energetico).
Indicatori di direzione
lampeggianti
Tre lampeggi
F Premere una sola volta verso l'alto o verso il
basso, senza superare il punto di resistenza
del comando d'illuminazione; gli indicatori di
direzione lampeggeranno tre volte.
F

D
estra o sinistra: abbassare o sollevare
il comando dei fari superando il punto di
resistenza
Illuminazione e visibilità

81

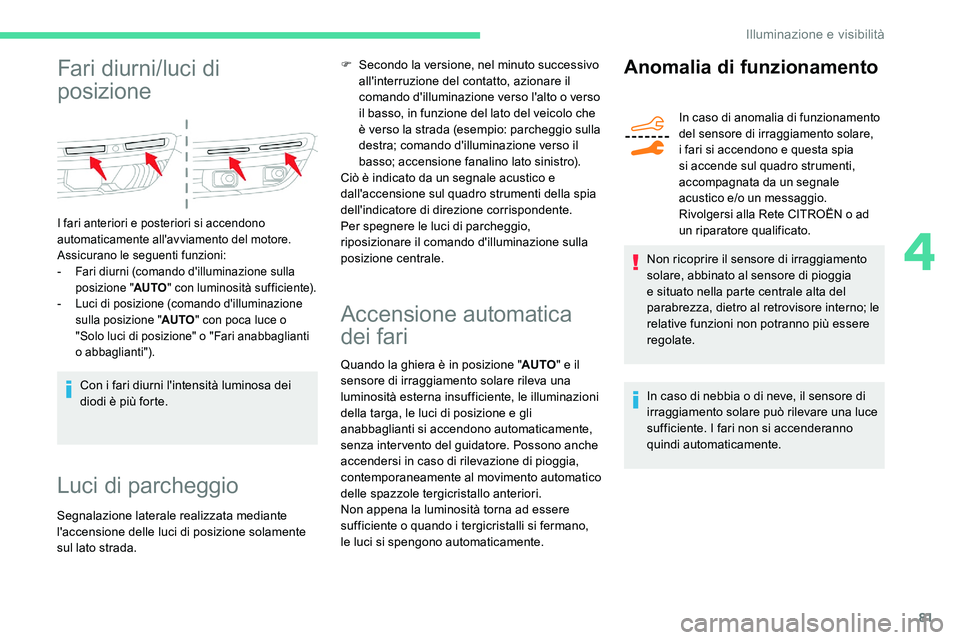

Fari diurni/luci di
posizione
I fari anteriori e posteriori si accendono
automaticamente all'avviamento del motore.
Assicurano le seguenti funzioni:
-
F
ari diurni (comando d'illuminazione sulla
posizione " AUTO" con luminosità sufficiente).
-

L
uci di posizione (comando d'illuminazione
sulla posizione " AUTO" con poca luce o
"Solo luci di posizione" o "Fari anabbaglianti
o


abbaglianti").
Con i fari diurni l'intensità luminosa dei
d iodi è più forte.
Luci di parcheggio
Segnalazione laterale realizzata mediante
l'accensione delle luci di posizione solamente
sul lato strada.
Accensione automatica
dei fari
Quando la ghiera è in posizione " AUTO" e il
sensore di irraggiamento solare rileva una
luminosità esterna insufficiente, le illuminazioni
della targa, le luci di posizione e gli
anabbaglianti si accendono automaticamente,
senza inter vento del guidatore. Possono anche
accendersi in caso di rilevazione di pioggia,
contemporaneamente al movimento automatico
delle spazzole tergicristallo anteriori.
Non appena la luminosità torna ad essere
sufficiente o
quando i tergicristalli si fermano,
le luci si spengono automaticamente.
Anomalia di funzionamento
In caso di anomalia di funzionamento
del sensore di irraggiamento solare,
i fari si accendono e questa spia
si accende sul quadro strumenti,
accompagnata da un segnale
acustico e/o un messaggio.
Rivolgersi alla Rete CITROËN o
ad
un riparatore qualificato.
Non ricoprire il sensore di irraggiamento
solare, abbinato al sensore di pioggia
e situato nella parte centrale alta del
parabrezza, dietro al retrovisore interno; le
relative funzioni non potranno più essere
regolate.
In caso di nebbia o
di neve, il sensore di
irraggiamento solare può rilevare una luce
sufficiente. I fari non si accenderanno
quindi automaticamente.
F

S

econdo la versione, nel minuto successivo
all'interruzione del contatto, azionare il
comando d'illuminazione verso l'alto o

verso
il basso, in funzione del lato del veicolo che
è verso la strada (esempio: parcheggio sulla
destra; comando d'illuminazione verso il
basso; accensione fanalino lato sinistro).
Ciò è indicato da un segnale acustico e
dall'accensione sul quadro strumenti della spia
dell'indicatore di direzione corrispondente.
Per spegnere le luci di parcheggio,
riposizionare il comando d'illuminazione sulla
posizione centrale.
4
Illuminazione e visibilità

82

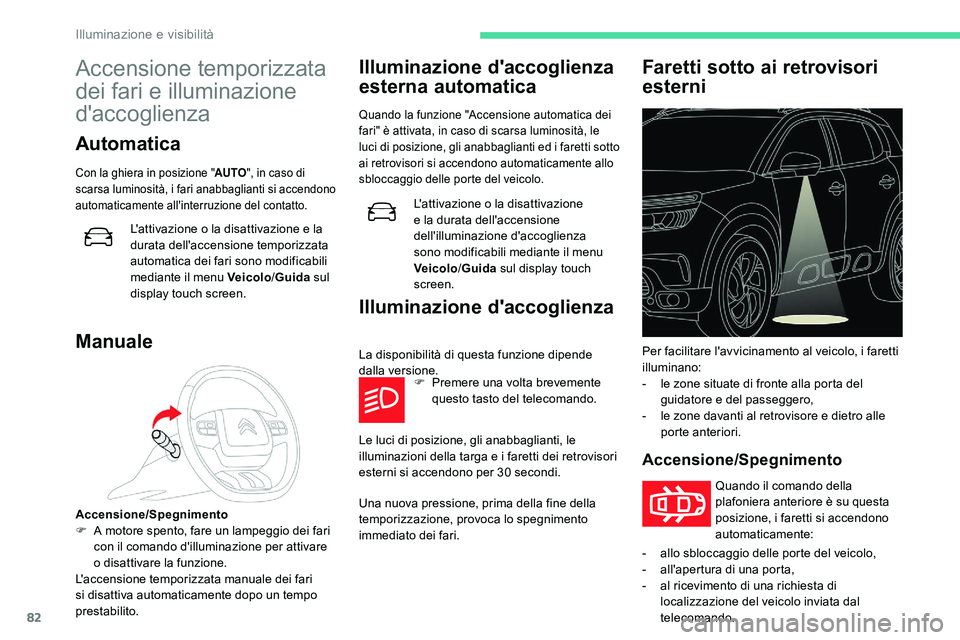

Accensione temporizzata
dei fari e illuminazione
d'accoglienza
Automatica
Con la ghiera in posizione "AUTO", in caso di
scarsa luminosità, i fari anabbaglianti si accendono
automaticamente all'interruzione del contatto.
L'attivazione o la disattivazione e la
d urata dell'accensione temporizzata
automatica dei fari sono modificabili
mediante il menu Veicolo /Guida sul
display touch screen.
Manuale
Accensione/Spegnimento
F A m otore spento, fare un lampeggio dei fari
con il comando d'illuminazione per attivare
o
disattivare la funzione.
L'accensione temporizzata manuale dei fari
si disattiva automaticamente dopo un tempo
prestabilito.
Illuminazione d'accoglienza
esterna automatica
Quando la funzione "Accensione automatica dei
fari" è attivata, in caso di scarsa luminosità, le
luci di posizione, gli anabbaglianti ed i
faretti sotto
ai retrovisori si accendono automaticamente allo
sbloccaggio delle porte del veicolo.
L'attivazione o la disattivazione
e la durata dell'accensione
dell'illuminazione d'accoglienza
sono modificabili mediante il menu
Veicolo /Guida sul display touch
screen.
Illuminazione d'accoglienza
La disponibilità di questa funzione dipende
dalla versione. F

P
remere una volta brevemente
questo tasto del telecomando.
Una nuova pressione, prima della fine della
temporizzazione, provoca lo spegnimento
immediato dei fari.
Faretti sotto ai retrovisori
esterni
Accensione/Spegnimento
Quando il comando della
plafoniera anteriore è su questa
posizione, i faretti si accendono
automaticamente:
Le luci di posizione, gli anabbaglianti, le
illuminazioni della targa e i

faretti dei retrovisori
esterni si accendono per 30
secondi. Per facilitare l'avvicinamento al veicolo, i faretti
illuminano:
-

l

e zone situate di fronte alla porta del
guidatore e del passeggero,
-

l

e zone davanti al retrovisore e dietro alle
porte anteriori.
-

a

llo sbloccaggio delle porte del veicolo,
-

a

ll'apertura di una porta,
-

a

l ricevimento di una richiesta di
localizzazione del veicolo inviata dal
telecomando.
Illuminazione e visibilità

83
Indipendentemente dalla posizione del
comando della plafoniera anteriore, i faretti
si accendono anche con l'illuminazione
d'accoglienza esterna e l'accensione
temporizzata dei fari.

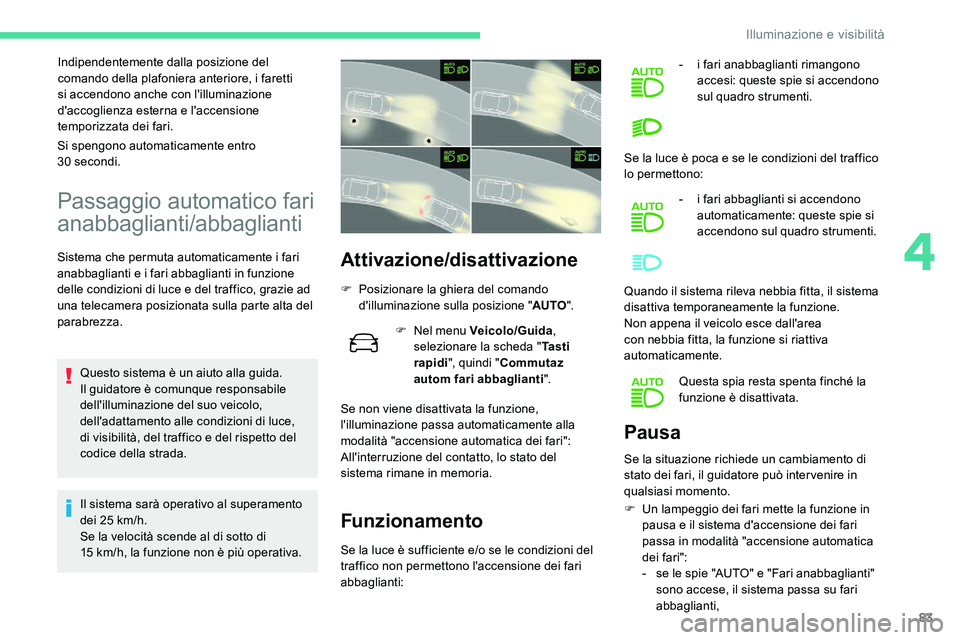

Passaggio automatico fari
anabbaglianti/abbaglianti
Sistema che permuta automaticamente i fari
anab baglianti e i fari abbaglianti in funzione
delle condizioni di luce e del traffico, grazie ad
una telecamera posizionata sulla parte alta del
parabrezza.
Questo sistema è un aiuto alla guida.
Il guidatore è comunque responsabile
dell'illuminazione del suo veicolo,
dell'adattamento alle condizioni di luce,
di visibilità, del traffico e del rispetto del
codice della strada.
Il sistema sarà operativo al superamento
dei 25
km/h.
Se la velocità scende al di sotto di
15
km/h, la funzione non è più operativa.Attivazione/disattivazione
F Posizionare la ghiera del comando d'illuminazione sulla posizione " AUTO".
F

N
el menu Veicolo/Guida ,
selezionare la scheda " Ta s t i
rapidi ", quindi " Commutaz
autom fari abbaglianti ".
Se non viene disattivata la funzione,
l'illuminazione passa automaticamente alla
modalità "accensione automatica dei fari":
All'interruzione del contatto, lo stato del
sistema rimane in memoria.
Funzionamento
Se la luce è sufficiente e/o se le condizioni del
traffico non permettono l'accensione dei fari
abbaglianti: -
i

fari anabbaglianti rimangono
accesi: queste spie si accendono
sul quadro strumenti.
Se la luce è poca e se le condizioni del traffico
lo permettono: -
i f
ari abbaglianti si accendono
automaticamente: queste spie si
accendono sul quadro strumenti.
Quando il sistema rileva nebbia fitta, il sistema
disattiva temporaneamente la funzione.
Non appena il veicolo esce dall'area
con nebbia fitta, la funzione si riattiva
automaticamente. Questa spia resta spenta finché la
funzione è disattivata.
Pausa
Se la situazione richiede un cambiamento di
stato dei fari, il guidatore può inter venire in
qualsiasi momento.
F

U
n lampeggio dei fari mette la funzione in
pausa e il sistema d'accensione dei fari
passa in modalità "accensione automatica
dei fari":
-

s
e le spie "AUTO" e "Fari anabbaglianti"
sono accese, il sistema passa su fari
abbaglianti,
Si spengono automaticamente entro
30


secondi.
4
Illuminazione e visibilità

84

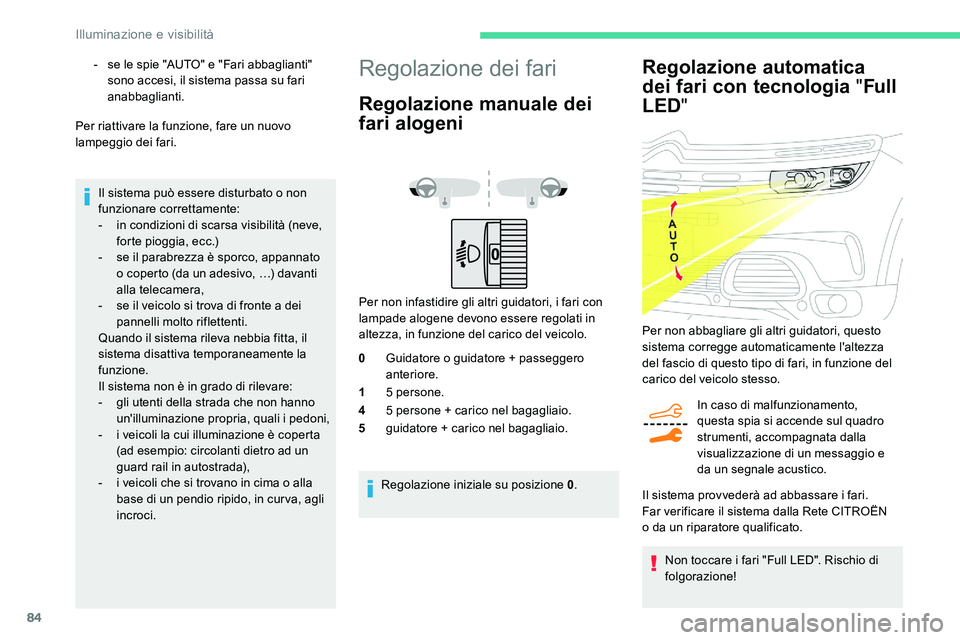

Regolazione automatica
dei fari con tecnologia "Full
LED "
In caso di malfunzionamento,
questa spia si accende sul quadro
strumenti, accompagnata dalla
visualizzazione di un messaggio e
da un segnale acustico.
Non toccare i
fari "Full LED". Rischio di
folgorazione!
Per non abbagliare gli altri guidatori, questo
sistema corregge automaticamente l'altezza
del fascio di questo tipo di fari, in funzione del
carico del veicolo stesso.
Il sistema provvederà ad abbassare i
fari.
Far verificare il sistema dalla Rete CITROËN
o


da un riparatore qualificato.
-

s

e le spie "AUTO" e "Fari abbaglianti"
sono accesi, il sistema passa su fari
anabbaglianti.
Per riattivare la funzione, fare un nuovo
lampeggio dei fari.
Il sistema può essere disturbato o

non
funzionare correttamente:
-

i

n condizioni di scarsa visibilità (neve,
forte pioggia, ecc.)
-
s

e il parabrezza è sporco, appannato
o

coperto (da un adesivo, …) davanti
alla telecamera,
-

s

e il veicolo si trova di fronte a

dei
pannelli molto riflettenti.
Quando il sistema rileva nebbia fitta, il
sistema disattiva temporaneamente la
funzione.
Il sistema non è in grado di rilevare:
-
g
li utenti della strada che non hanno
un'illuminazione propria, quali i
pedoni,
-

i v

eicoli la cui illuminazione è coperta
(ad esempio: circolanti dietro ad un
guard rail in autostrada),
-

i v

eicoli che si trovano in cima o

alla
base di un pendio ripido, in cur va, agli
incroci.
Regolazione dei fari
Regolazione manuale dei
fari alogeni
Per non infastidire gli altri guidatori, i fari con
lampade alogene devono essere regolati in
altezza, in funzione del carico del veicolo.
0 Guidatore o
guidatore + passeggero
anteriore.
1 5


persone.
4 5
persone + carico nel bagagliaio.
5 guidatore + carico nel bagagliaio.
Regolazione iniziale su posizione 0 .
Illuminazione e visibilità

85

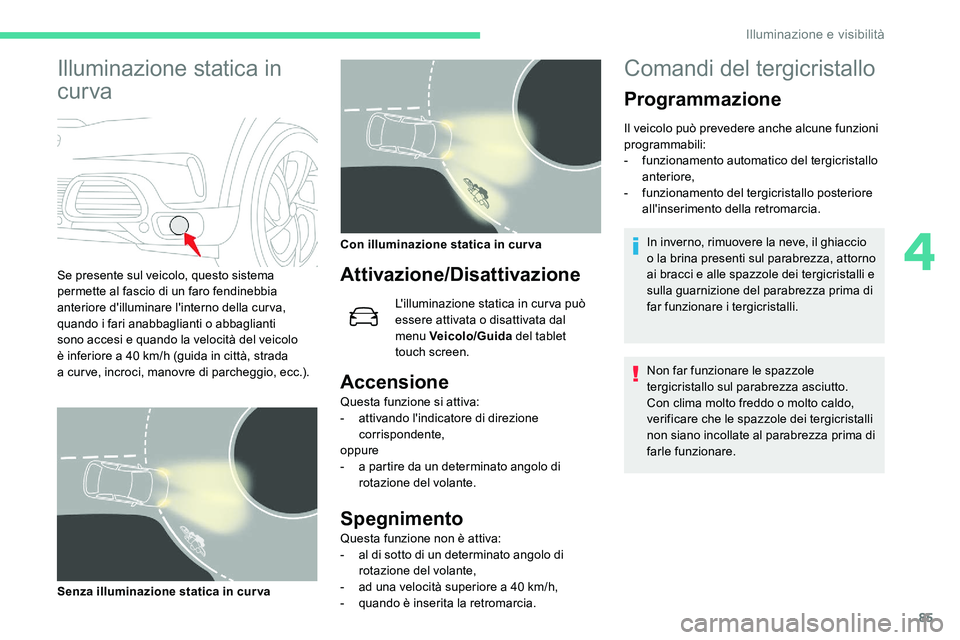

Illuminazione statica in
cur va
Se presente sul veicolo, questo sistema
permette al fascio di un faro fendinebbia
anteriore d'illuminare l'interno della curva,
quando i

fari anabbaglianti o

abbaglianti
sono accesi e quando la velocità del veicolo
è inferiore a
40 km/h (guida in città, strada
a
cur ve, incroci, manovre di parcheggio, ecc.).
Senza illuminazione statica in curva Con illuminazione statica in curvaAttivazione/Disattivazione
L'illuminazione statica in cur va può
essere attivata o
disattivata dal
menu Veicolo/Guida del tablet
touch screen.
Accensione
Questa funzione si attiva:
- a ttivando l'indicatore di direzione
corrispondente,
oppure
-

a p
artire da un determinato angolo di
rotazione del volante.
Spegnimento
Questa funzione non è attiva:
- a l di sotto di un determinato angolo di
rotazione del volante,
-

a
d una velocità superiore a 40 km/h,
-
q

uando è inserita la retromarcia.
Comandi del tergicristallo
Programmazione
Il veicolo può prevedere anche alcune funzioni
programmabili:
-
f
unzionamento automatico del tergicristallo
anteriore,
-

f
unzionamento del tergicristallo posteriore
all'inserimento della retromarcia.
In inverno, rimuovere la neve, il ghiaccio
o
la brina presenti sul parabrezza, attorno
ai bracci e alle spazzole dei tergicristalli e
sulla guarnizione del parabrezza prima di
far funzionare i


tergicristalli.
Non far funzionare le spazzole
tergicristallo sul parabrezza asciutto.
Con clima molto freddo o
molto caldo,
verificare che le spazzole dei tergicristalli
non siano incollate al parabrezza prima di
farle funzionare.
4
Illuminazione e visibilità

86

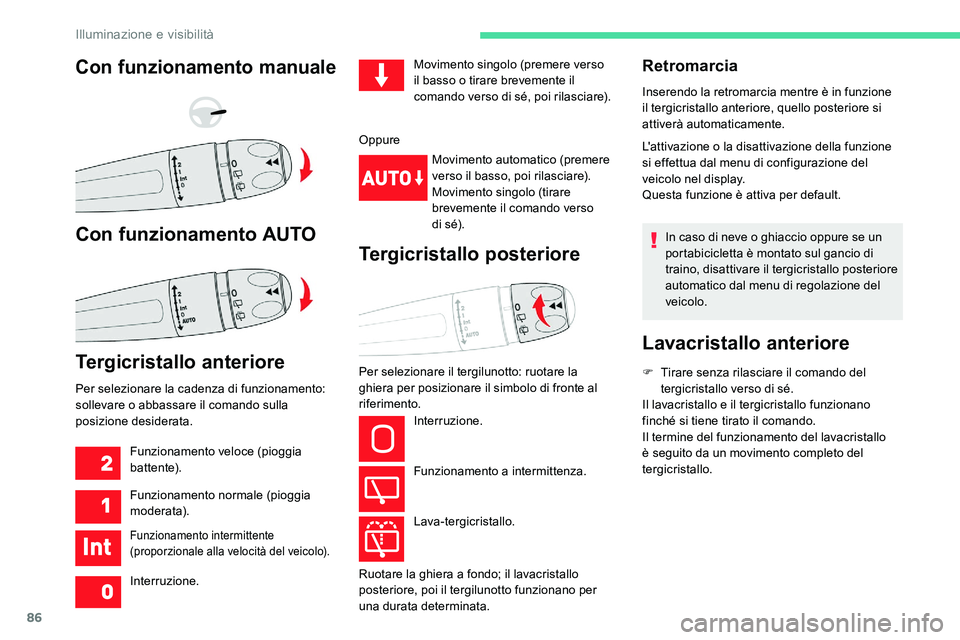

Retromarcia
Inserendo la retromarcia mentre è in funzione
il tergicristallo anteriore, quello posteriore si
attiverà automaticamente.
L'attivazione o la disattivazione della funzione
si effettua dal menu di configurazione del
veicolo nel display.
Questa funzione è attiva per default.
In caso di neve o
ghiaccio oppure se un
portabicicletta è montato sul gancio di
traino, disattivare il tergicristallo posteriore
automatico dal menu di regolazione del
veicolo.
Lavacristallo anteriore
F Tirare senza rilasciare il comando del tergicristallo verso di sé.
Il lavacristallo e il tergicristallo funzionano
finché si tiene tirato il comando.
Il termine del funzionamento del lavacristallo
è seguito da un movimento completo del
tergicristallo.
Con funzionamento manuale
Con funzionamento AUTO
Tergicristallo anteriore
Per selezionare la cadenza di funzionamento:
sollevare o abbassare il comando sulla
posizione desiderata.
Funzionamento veloce (pioggia
battente).
Funzionamento normale (pioggia
m o der at a).
Funzionamento intermittente
(proporzionale alla velocità del veicolo).
Interruzione. Movimento singolo (premere verso
il basso o
tirare brevemente il
comando verso di sé, poi rilasciare).
Oppure Movimento automatico (premere
verso il basso, poi rilasciare).
Movimento singolo (tirare
brevemente il comando verso
d i s é).
Tergicristallo posteriore
Per selezionare il tergilunotto: ruotare la
ghiera per posizionare il simbolo di fronte al
riferimento.Interruzione.
Funzionamento a


intermittenza.
Lava-tergicristallo.
Ruotare la ghiera a
fondo; il lavacristallo
posteriore, poi il tergilunotto funzionano per
una durata determinata.
Illuminazione e visibilità

87

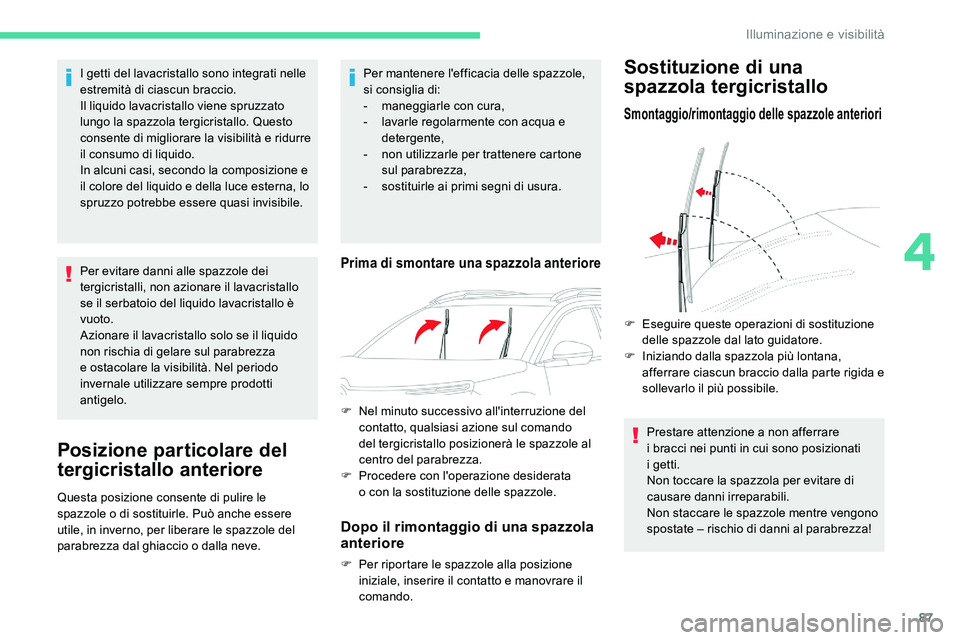

I getti del lavacristallo sono integrati nelle
estremità di ciascun braccio.
Il liquido lavacristallo viene spruzzato
lungo la spazzola tergicristallo. Questo
consente di migliorare la visibilità e ridurre
il consumo di liquido.
In alcuni casi, secondo la composizione e
il colore del liquido e della luce esterna, lo
spruzzo potrebbe essere quasi invisibile.
Per evitare danni alle spazzole dei
tergicristalli, non azionare il lavacristallo
se il serbatoio del liquido lavacristallo è
vuoto.
Azionare il lavacristallo solo se il liquido
non rischia di gelare sul parabrezza
e ostacolare la visibilità. Nel periodo
invernale utilizzare sempre prodotti
antigelo.
Posizione particolare del
tergicristallo anteriore
Questa posizione consente di pulire le
spazzole o di sostituirle. Può anche essere
utile, in inverno, per liberare le spazzole del
parabrezza dal ghiaccio o


dalla neve. Per mantenere l'efficacia delle spazzole,
si consiglia di:
-

m
aneggiarle con cura,
-
l
avarle regolarmente con acqua e
detergente,
-
n
on utilizzarle per trattenere cartone
sul parabrezza,
-
s
ostituirle ai primi segni di usura.
Prima di smontare una spazzola anteriore
F Nel minuto successivo all'interruzione del
contatto, qualsiasi azione sul comando
del tergicristallo posizionerà le spazzole al
centro del parabrezza.
F

P
rocedere con l'operazione desiderata
o
con la sostituzione delle spazzole.
Dopo il rimontaggio di una spazzola
anteriore
F Per riportare le spazzole alla posizione iniziale, inserire il contatto e manovrare il
comando.
Sostituzione di una
spazzola tergicristallo
Smontaggio/rimontaggio delle spazzole anteriori
F Eseguire queste operazioni di sostituzione delle spazzole dal lato guidatore.
F

I
niziando dalla spazzola più lontana,
afferrare ciascun braccio dalla parte rigida e
sollevarlo il più possibile.
Prestare attenzione a
non afferrare
i
bracci nei punti in cui sono posizionati
i
getti.
Non toccare la spazzola per evitare di
causare danni irreparabili.
Non staccare le spazzole mentre vengono
spostate – rischio di danni al parabrezza!
4
Illuminazione e visibilità

88
Spegnimento
F Dare un nuovo impulso breve al comando verso il basso o posizionare il comando su
un'altra posizione ( Int, 1
o 2). Questa spia si spegne sul quadro
strumenti accompagnata da un
messaggio.
Se l'interruzione del contatto è stata
superiore a un minuto, occorre riattivare
il funzionamento automatico del
tergicristallo premendo verso il basso il
comando.
Anomalia di funzionamento
In caso di anomalia del funzionamento
automatico, i tergicristalli funzioneranno in
modo intermittente.
Farli controllare dalla Rete CITROËN o
da un
riparatore qualificato.
Non coprire il sensore di pioggia abbinato al sensore
di luminosità e situato al centro del parabrezza.
In caso di lavaggio del veicolo in impianto
automatico, disattivare il funzionamento automatico
dei tergicristalli.
In inverno, si consiglia di attendere lo sbrinamento
completo del parabrezza prima di azionare
i


tergicristalli automatici.

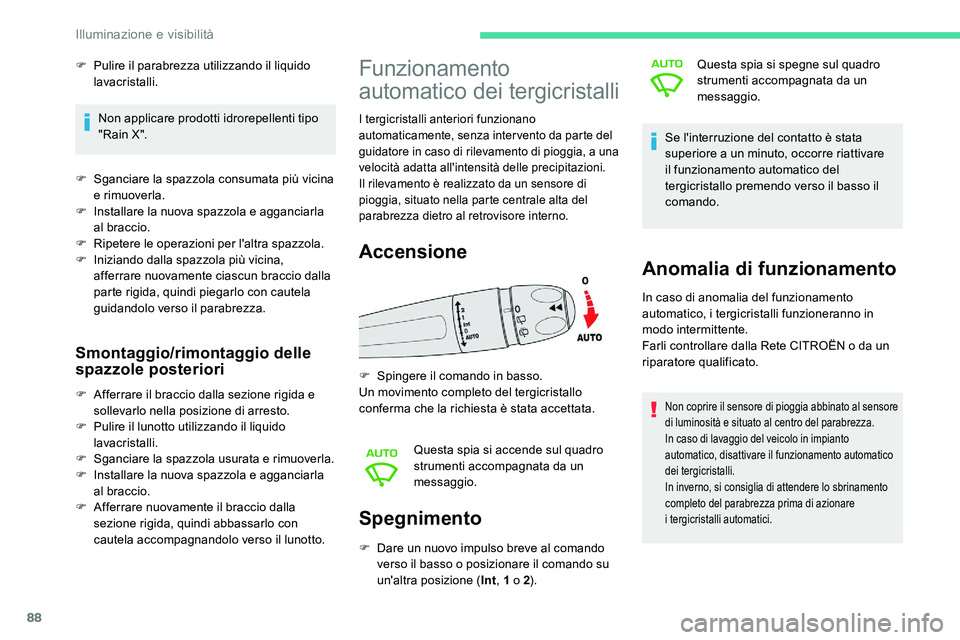

F Pulire il parabrezza utilizzando il liquido lavacristalli.
Non applicare prodotti idrorepellenti tipo
" Rain X ".
F

S
ganciare la spazzola consumata più vicina
e rimuoverla.
F

I
nstallare la nuova spazzola e agganciarla
al braccio.
F

R
ipetere le operazioni per l'altra spazzola.
F

I
niziando dalla spazzola più vicina,
afferrare nuovamente ciascun braccio dalla
parte rigida, quindi piegarlo con cautela
guidandolo verso il parabrezza.
Smontaggio/rimontaggio delle
spazzole posteriori
F Afferrare il braccio dalla sezione rigida e sollevarlo nella posizione di arresto.
F

P
ulire il lunotto utilizzando il liquido
lavacristalli.
F

S
ganciare la spazzola usurata e rimuoverla.
F

I
nstallare la nuova spazzola e agganciarla
al braccio.
F

A
fferrare nuovamente il braccio dalla
sezione rigida, quindi abbassarlo con
cautela accompagnandolo verso il lunotto.
Funzionamento
automatico dei tergicristalli
I tergicristalli anteriori funzionano
automaticamente, senza inter vento da parte del
guidatore in caso di rilevamento di pioggia, a una
velocità adatta all'intensità delle precipitazioni.
Il rilevamento è realizzato da un sensore di
pioggia, situato nella parte centrale alta del
parabrezza dietro al retrovisore interno.
Accensione
F Spingere il comando in basso.
Un movimento completo del tergicristallo
conferma che la richiesta è stata accettata.
Questa spia si accende sul quadro
strumenti accompagnata da un
messaggio.
Illuminazione e visibilità
