CITROEN C5 AIRCROSS 2020 Manual do condutor (in Portuguese)

209

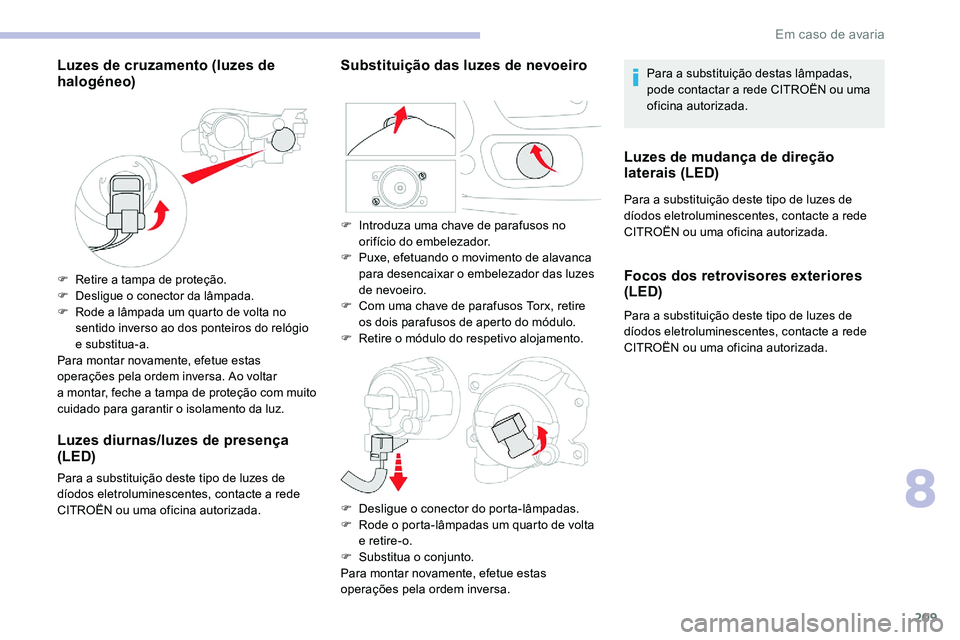

Luzes de cruzamento (luzes de
halogéneo)
F Retire a tampa de proteção.
F D esligue o conector da lâmpada.
F

R
ode a lâmpada um quarto de volta no
sentido inverso ao dos ponteiros do relógio
e substitua-a.
Para montar novamente, efetue estas
operações pela ordem inversa. Ao voltar
a
montar, feche a tampa de proteção com muito
cuidado para garantir o


isolamento da luz.
Luzes diurnas/luzes de presença
(LED)
Para a substituição deste tipo de luzes de
d íodos eletroluminescentes, contacte a rede
CITROËN ou uma oficina autorizada.
Substituição das luzes de nevoeiroPara a substituição destas lâmpadas,
pode contactar a rede CITROËN ou uma
oficina autorizada.
Luzes de mudança de direção
laterais (LED)
Para a substituição deste tipo de luzes de
d íodos eletroluminescentes, contacte a rede
CITROËN ou uma oficina autorizada.
Focos dos retrovisores exteriores
(LED)
Para a substituição deste tipo de luzes de
d íodos eletroluminescentes, contacte a rede
CITROËN ou uma oficina autorizada.
F

I

ntroduza uma chave de parafusos no
orifício do embelezador.
F

P

uxe, efetuando o

movimento de alavanca
para desencaixar o

embelezador das luzes
de nevoeiro.
F
C
om uma chave de parafusos Torx, retire
os dois parafusos de aperto do módulo.
F

R

etire o

módulo do respetivo alojamento.
F

D

esligue o

conector do porta-lâmpadas.
F

R

ode o

porta-lâmpadas um quarto de volta
e retire-o.
F

S

ubstitua o


conjunto.
Para montar novamente, efetue estas
operações pela ordem inversa.
8
Em caso de avaria

210
Luzes traseiras
1.Luzes de travagem (LED).
2. Luzes de presença (LED).
3. Luzes indicadoras de mudança de direção
( W Y21W ).
4. Luzes de marcha-atrás (W16W).
5. Luzes de nevoeiro (P21W).
Indicadores de mudança de
direção (nos guarda-lamas)
F Abra a porta da mala e depois desprenda
a tampa de acesso do lado correspondente.
F

S
olte o parafuso de aperto da lâmpada com
uma chave de caixa de 10
mm.
F

P
ara evitar perder a porca, no caso de cair
na guarnição do guarda-lamas, comece por
colocar um pano no fundo.
F

D
esaperte e retire manualmente a porca de
fixação da lâmpada.
F

D
esprenda o grampo de fixação puxando
ligeiramente a


lâmpada. F

A p
artir do exterior, retire a lâmpada com
cuidado puxando-a para trás e depois para
cima.
F
S
olte a conduta de cabos do painel.
F
R
ode o porta-lâmpadas um quarto de volta
utilizando um alicate normal e retire-o.
F
R
etire a

lâmpada e substitua-a.
Para montar novamente, efetue estas
operações pela ordem inversa.
Luzes de marcha-atrás (na porta
da mala)
F Abra a porta da mala, de seguida insira
uma chave de fendas na ranhura para soltar
a
tampa de acesso do lado correspondente.
F

S
olte o parafuso de aperto da lâmpada com
uma chave de caixa de 10
mm.
F

D
esaperte e retire manualmente a porca de
fixação da lâmpada.
F

D
esprenda o grampo de fixação puxando
ligeiramente a


lâmpada.
Em caso de avaria

211
Para montar novamente, efetue estas
operações pela ordem inversa.
Luzes de nevoeiro
Se substituir uma lâmpada poucos
minutos depois de desligar a ignição,
tenha cuidado para não tocar no tubo de
escape – Risco de queimaduras!
Luz de paragem traseira central
(LED)
Para a substituição deste tipo de luzes de
d íodos eletroluminescentes, contacte a rede
CITROËN ou uma oficina autorizada.
Luzes da chapa de matrícula
(W5W)
Iluminação interior
Luzes do teto
Luz de teto dianteira
F A partir do exterior, retire com cuidado a lâmpada puxando-a para trás.
F

D
esligue o conector da lâmpada premindo
de ambos os lados.
F

R
ode o porta-lâmpadas um quarto de volta
e retire-o.
F

R
etire a

lâmpada e substitua-a.
Estas lâmpadas são substituídas a


partir do
exterior do para-choques traseiro:
F

p
asse a mão por baixo do para-choques,
F

r
ode o porta-lâmpadas um quarto de volta e
retire-o, F

R
ode a lâmpada um quarto de volta e
substitua-a.
Para montar novamente, efetue estas
operações pela ordem inversa.
F

I
nsira uma chave de parafusos fina num dos
entalhes no exterior da parte transparente.
F

P
uxe para fora para desencaixar.
F

R
etire a

parte transparente.
F

S
ubstitua a

lâmpada com defeito.
Para voltar a
montar, pressione a lente para
a


encaixar.
Luz de teto traseira
Para a substituição deste tipo de lâmpada,
c onsulte a rede CITROËN ou uma oficina
autorizada.
8
Em caso de avaria

212
Mala (W5W)
F Desencaixe a tampa da caixa com uma
pequena chave de parafusos de ponta
plana.
F

R
etire a

lâmpada e substitua-a.
F

C
oloque novamente a caixa no lugar.
Mudança de um fusível
Acesso às ferramentas
As pinças de extração encontram-se por trás
da tampa da caixa de fusíveis no painel de
bordo.
F
D
esencaixe a tampa puxando a parte
superior.
F

S
olte completamente a tampa.
F

R
etire a

pinça do alojamento.
Substituição de fusíveis
Antes de substituir um fusível:
F c onhecer a causa da avaria e solucioná-la,
F

d
esligar todos os consumidores elétricos,
F

i
mobilizar o veículo e desligar a ignição,
F

I
dentificar o fusível com defeito através das
tabelas de alocação e os diagramas nas
páginas seguintes.
Para substituir um fusível tem de:
F

u
tilizar a

pinça especial para extrair
o
fusível do respetivo compartimento e
verificar o
estado do filamento.
F

s
ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a
avaria ocorrer novamente após
a
substituição do fusível, solicite a verificação
do equipamento elétrico por um revendedor
CITROËN ou por uma oficina autorizada.
A substituição por um fusível não mencionado
nas tabelas de atribuição ao lado poderá dar
origem a
um problema de funcionamento
grave no seu veículo. Contacte um revendedor
CITROËN ou uma oficina autorizada.
Em caso de avaria

213
Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, entre em
contacto com um revendedor CITROËN
ou uma oficina autorizada.
A CITROËN declina qualquer responsabilidade
por custos associados à reparação do
veículo ou a problemas de funcionamento
resultantes da instalação de acessórios
não fornecidos e não recomendados pela
CITROËN e não instalados de acordo com
as respetivas instruções, em particular
quando o
consumo do conjunto de todos os
aparelhos suplementares ligados ultrapassar
os 10


miliamperes.

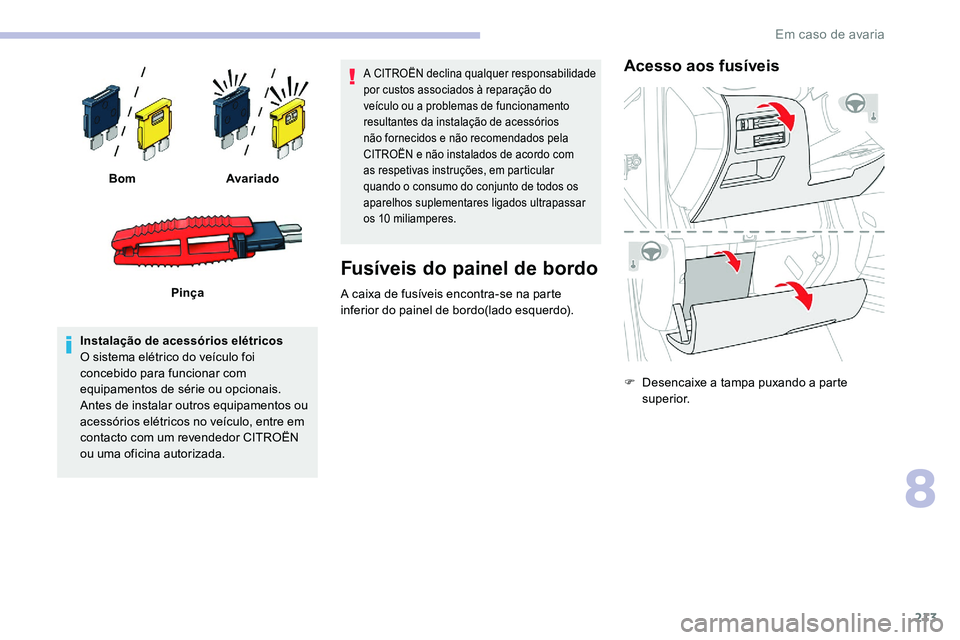

Fusíveis do painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo(lado esquerdo).
Acesso aos fusíveis
F Desencaixe a tampa puxando a parte
superior.
Bom
Avariado
Pinça
8
Em caso de avaria

214
Caixa de fusíveis inferiorF145Alarme (unidade).
F18 5Alimentação do
reboque.
F28 5Alarme (sirene), recetor
do controlo remoto,
aquecimento/ventilação
adicional.
F29 20Ecrã tátil (CITROËN
Connect Radio ou
CITROËN Connect
Nav).
F31 10
Isqueiro/Tomada de
acessórios dianteira de 12
V
F345Carregador sem fios.
Caixa de fusíveis superior
N.º de
fusívelIntensidade (A)Funções
F2 10
Retrovisores exteriores
com desembaciamento.
F340Vidros elétricos
traseiros de um toque.
F5 40Vidros elétricos
dianteiros de um toque.
F6 15
Tomada de 12 V na mala.
F730Bancos dianteiros com
aquecimento.
F10 30Teto de abrir com vidro
panorâmico
N.º de
fusível
Intensidade (A)Funções
F4 15Buzina.
F6 20Bomba do limpa-vidros
dianteiro e traseiro.
F7 10
Tomada de 12 V USB traseira
F820Limpa-vidros traseiro.
F10 30
Trancar/destrancar as
portas e a
portinhola do
depósito de combustível.
Em caso de avaria

215
N.º de
fusívelIntensidade (A)Funções
F1 40Motor de ventilação do
ar condicionado.
F16 20
Para-brisas com aquecimento
F18 10Luz de estrada direita.
F19 10
Luz de estrada esquerda.
F24 40Alimentação do
reboque.
F26 25Luzes de nevoeiro
dianteiras.
Bateria de 12 V
Procedimento para efetuar o arranque
do motor a partir de outra bateria ou para
recarregar a


sua bateria descarregada.
Baterias de arranque de
chumbo-ácido
As baterias possuem substâncias
nocivas como ácido sulfúrico e chumbo.
Devem ser eliminadas de acordo com
as prescrições legais e não devem, em
caso algum, ser eliminadas juntamente
com o
lixo doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto de
recolha especial.
Antes de manusear a
bateria, proteja os
seus olhos e a
sua cara.
Qualquer operação na bateria deverá ser
efetuada num local ventilado e afastado
de chamas livres ou de fontes de faísca,
para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
Acesso à bateria
A bateria encontra-se sob o capot do motor.

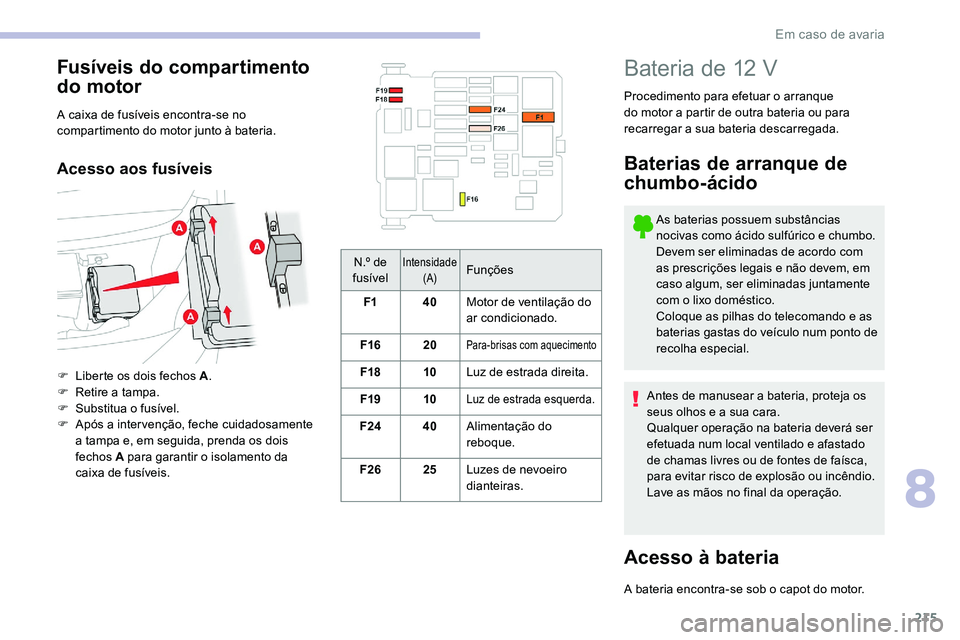

Fusíveis do compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Acesso aos fusíveis
F Liberte os dois fechos A .
F R etire a tampa.
F

S
ubstitua o

fusível.
F

A
pós a inter venção, feche cuidadosamente
a
tampa e, em seguida, prenda os dois
fechos A para garantir o


isolamento da
caixa de fusíveis.
8
Em caso de avaria

216

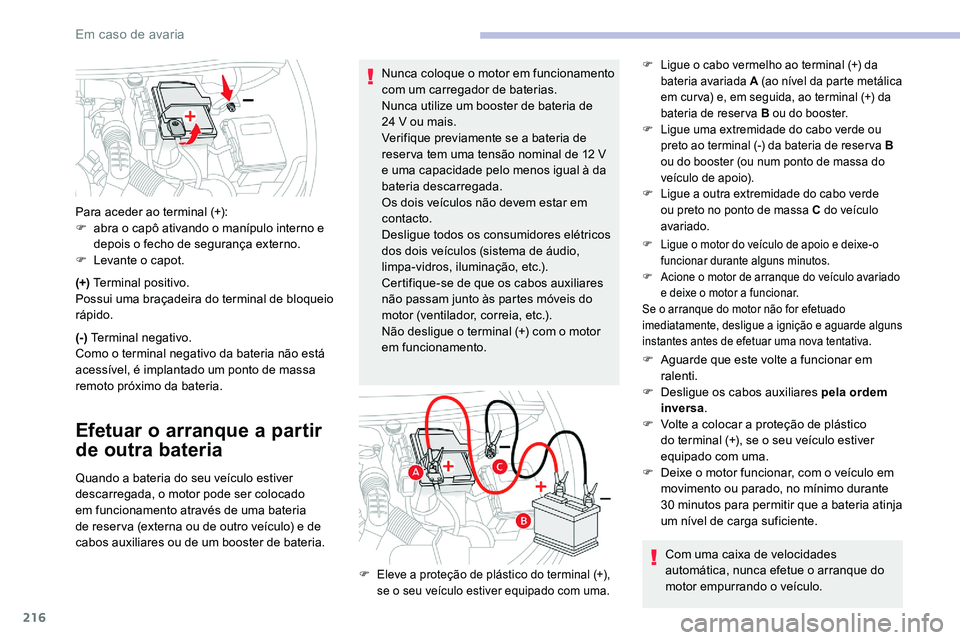

(+) Terminal positivo.
Possui uma braçadeira do terminal de bloqueio
rápido.
(-) Terminal negativo.
Como o
terminal negativo da bateria não está
acessível, é implantado um ponto de massa
remoto próximo da bateria.
Efetuar o a rranque a partir
de outra bateria
Quando a bateria do seu veículo estiver
d escarregada, o motor pode ser colocado
em funcionamento através de uma bateria
de reser va (externa ou de outro veículo) e de
cabos auxiliares ou de um booster de bateria. Para aceder ao terminal (+):
F

a
bra o capô ativando o manípulo interno e
depois o fecho de segurança externo.
F
L
evante o capot.
Nunca coloque o motor em funcionamento
com um carregador de baterias.
Nunca utilize um booster de bateria de
24 V ou mais.
Verifique previamente se a bateria de
reser va tem uma tensão nominal de 12 V
e uma capacidade pelo menos igual à da
bateria descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores elétricos
dos dois veículos (sistema de áudio,
limpa-vidros, iluminação, etc.).
Certifique-se de que os cabos auxiliares
não passam junto às partes móveis do
motor (ventilador, correia, etc.).
Não desligue o terminal (+) com o motor
em funcionamento.
F Ligue o cabo vermelho ao terminal (+) da
bateria avariada A (ao nível da parte metálica
em cur va) e, em seguida, ao terminal (+) da
bateria de reser va B ou do booster.
F

L
igue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria de reser va B
ou do booster (ou num ponto de massa do
veículo de apoio).
F

L
igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado.
F

E

leve a

proteção de plástico do terminal (+),
se o

seu veículo estiver equipado com uma.
F Ligue o motor do veículo de apoio e deixe-o
funcionar durante alguns minutos.
F

A
cione o motor de arranque do veículo avariado
e deixe o
motor a funcionar.
Se o
arranque do motor não for efetuado
imediatamente, desligue a


ignição e aguarde alguns
instantes antes de efetuar uma nova tentativa.
F Aguarde que este volte a funcionar em
ralenti.
F

D
esligue os cabos auxiliares pela ordem
inversa .
F

V
olte a colocar a proteção de plástico
do terminal (+), se o
seu veículo estiver
equipado com uma.
F

D
eixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30
minutos para permitir que a bateria atinja
um nível de carga suficiente.
Com uma caixa de velocidades
automática, nunca efetue o
arranque do
motor empurrando o
veículo.
Em caso de avaria

217
Carregamento da bateria
com um carregador de
bateria
Para assegurar uma longevidade ideal da bateria,
é indispensável manter a sua carga a um nível
suficiente.
Nalguns casos, pode ser necessário carregar
a


bateria:
-

u
tilizando o veículo principalmente em trajetos
curtos,
-

a
o prever uma imobilização prolongada do veículo
durante várias semanas.
Contacte a
rede CITROËN ou uma oficina autorizada.
Se pensar ser o próprio a carregar a bateria
d o veículo, use apenas um carregador
compatível com baterias de chumbo-ácido
com uma tensão nominal de 12
V.
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades.
Não é necessário desligar a
bateria.F

D
esligue a

ignição.
F
D
esligue todos os consumidores elétricos
(sistema de áudio, iluminação, limpa-vidros,
e t c .) . Nunca tente carregar uma bateria
congelada – Risco de explosão!
Se a bateria estiver congelada, solicite
o seu controlo pela rede CITROËN ou
por uma oficina autorizada que verificará
se os componentes internos não estão
danificados e se o recipiente não está
partido, o que implicaria um risco de fuga
de ácido tóxico e corrosivo.
Algumas funcionalidades, entre as quais
o Stop & Start, não estão disponíveis
enquanto a bateria não atingir um nível de
carga suficiente.
Desligar a bateria
F Desligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.
F

V
erifique se os cabos do carregador estão
em bom estado.
F

S
e existir no veículo, eleve a tampa em
plástico do terminal (+).
F

L
igue os cabos ao carregador B da seguinte
forma:
-

o c
abo vermelho positivo (+) ao terminal
(+) da bateria A ,
-

o c
abo preto negativo (-) ao ponto de
massa C do veículo.
F

N
o final da operação de carga, desligue
o
carregador B antes dos cabos da bateria A .
Para manter um nível de carga suficiente para
permitir o
arranque do motor, é recomendado
que desligue a
bateria em caso de imobilização
do veículo durante largo período de tempo.
Antes de desligar a
bateria:
F

f
eche todas as aberturas (portas, porta da
mala, vidros, teto de abrir),
F

d
esligue todos os consumidores elétricos
(sistema de áudio, limpa-para-brisas, luzes,
e t c .),
8
Em caso de avaria

218
F desligue a ignição e aguarde cerca de
quatro minutos.
Após ter acedido à bateria, basta desligar
o


terminal (+).
Braçadeira do terminal de
bloqueio rápido
Desligar o terminal (+) V oltar a ligar o terminal (+)
Não aplique força ao pressionar
o
manípulo, pois não será possível
trancar se a
braçadeira não estiver bem
posicionada; reinicie o


procedimento.
Após ligar novamente a bateria
F Se existir, eleve a tampa em plástico do
terminal (+) .
F

E
leve o manípulo A ao máximo para
desbloquear a
braçadeira B.
F

R
etire a abraçadeira B levantando-a.
F Eleve o manípulo A ao máximo.
F S ubstitua a braçadeira B aberta no terminal (+) .
F

E
mpurre a

braçadeira B ao máximo para baixo.
F Baixe o manípulo A para bloquear a braçadeira B.F Se existir, baixe a tampa em plástico do
terminal (+) .
Após voltar a ligar a bateria, ligue a ignição
e a guarde 1 minuto antes de ligar o motor,
para permitir a


inicialização dos sistemas
eletrónicos.
No entanto, se após esta operação subsistirem
ligeiras perturbações, contacte um revendedor
CITROËN ou uma oficina autorizada.
Com base na secção correspondente, deverá
efetuar a
reinicialização de alguns sistemas,
como:
-

a c
have com telecomando ou chave
eletrónica (consoante a


versão),
-

o t
eto de abrir e a respetiva cortina elétrica,
-
o

s vidros elétricos,
-

a d
ata e hora,
-
as

estações de rádio memorizadas.
Aquando do trajeto após o
primeiro
arranque do motor, o sistema Stop & Start
poderá não estar operacional.
Neste caso, a função apenas ficará
novamente disponível após uma
imobilização contínua do veículo, cuja
duração dependerá da temperatura
exterior e do estado de carga da bateria
(até cerca de 8
horas).
Em caso de avaria
