159
Fahrbetrieb
6Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie umfasst drei Bereich: links A, Mitte B und
rechts C.
Diese Ansicht ist nur über das Menü „Auswahl der
Ansicht“ verfügbar.

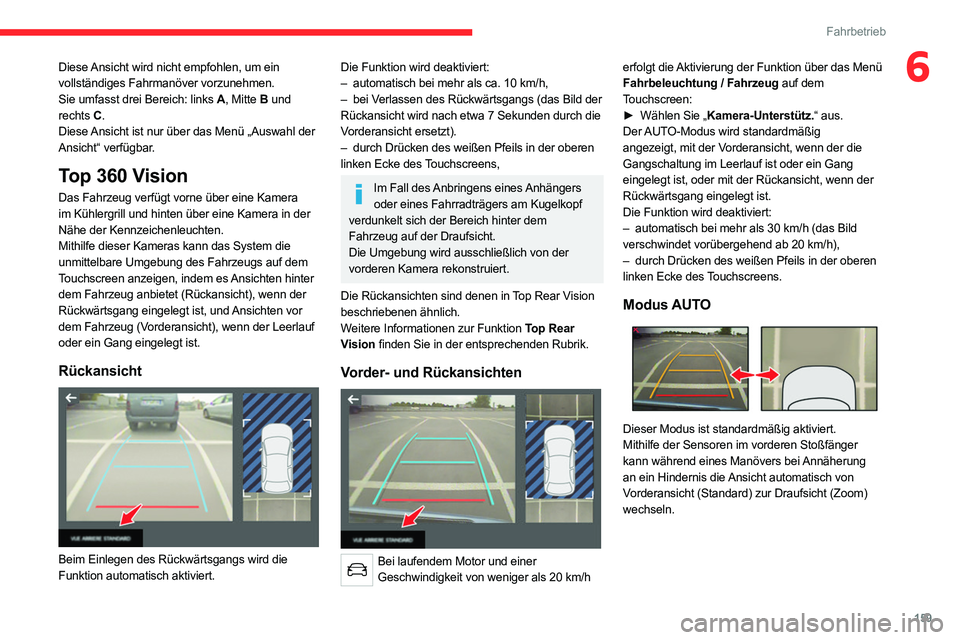

Top 360 Vision
Das Fahrzeug verfügt vorne über eine Kamera
im Kühlergrill und hinten über eine Kamera in der
Nähe der Kennzeichenleuchten.
Mithilfe dieser Kameras kann das System die
unmittelbare Umgebung des Fahrzeugs auf dem
Touchscreen anzeigen, indem es Ansichten hinter
dem Fahrzeug anbietet (Rückansicht), wenn der
Rückwärtsgang eingelegt ist, und Ansichten vor
dem Fahrzeug (Vorderansicht), wenn der Leerlauf
oder ein Gang eingelegt ist.
Rückansicht

Beim Einlegen des Rückwärtsgangs wird die
Funktion automatisch aktiviert.
Die Funktion wird deaktiviert:
– automatisch bei mehr als ca. 10 km/h,
–

bei V
erlassen des Rückwärtsgangs (das Bild der
Rückansicht wird nach etwa 7 Sekunden durch die
Vorderansicht ersetzt).
–

durch Drücken des weißen Pfeils in der oberen

linken Ecke des Touchscreens,
Im Fall des Anbringens eines Anhängers oder eines Fahrradträgers am Kugelkopf
verdunkelt sich der Bereich hinter dem
Fahrzeug auf der Draufsicht.
Die Umgebung wird ausschließlich von der
vorderen Kamera rekonstruiert.
Die Rückansichten sind denen in Top Rear Vision
beschriebenen ähnlich.
Weitere Informationen zur Funktion Top Rear
Vision finden Sie in der entsprechenden Rubrik.
Vorder- und Rückansichten

Bei laufendem Motor und einer Geschwindigkeit von weniger als 20 km/h erfolgt die Aktivierung der Funktion über das Menü
Fahrbeleuchtung
/ Fahrzeug auf dem
Touchscreen:
►
Wählen Sie „
Kamera-Unterstütz.“ aus.
Der AUTO-Modus wird standardmäßig
angezeigt, mit der Vorderansicht, wenn der die
Gangschaltung im Leerlauf ist oder ein Gang
eingelegt ist, oder mit der Rückansicht, wenn der
Rückwärtsgang eingelegt ist.
Die Funktion wird deaktiviert:
–
automatisch bei mehr als 30
km/h (das Bild
verschwindet vorübergehend ab 20 km/h),
–
durch Drücken des weißen Pfeils in der oberen

linken Ecke des Touchscreens.
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im vorderen Stoßfänger
kann während eines Manövers bei Annäherung
an ein Hindernis die Ansicht automatisch von
Vorderansicht (Standard) zur Draufsicht (Zoom)
wechseln.

160
Fahrbetrieb

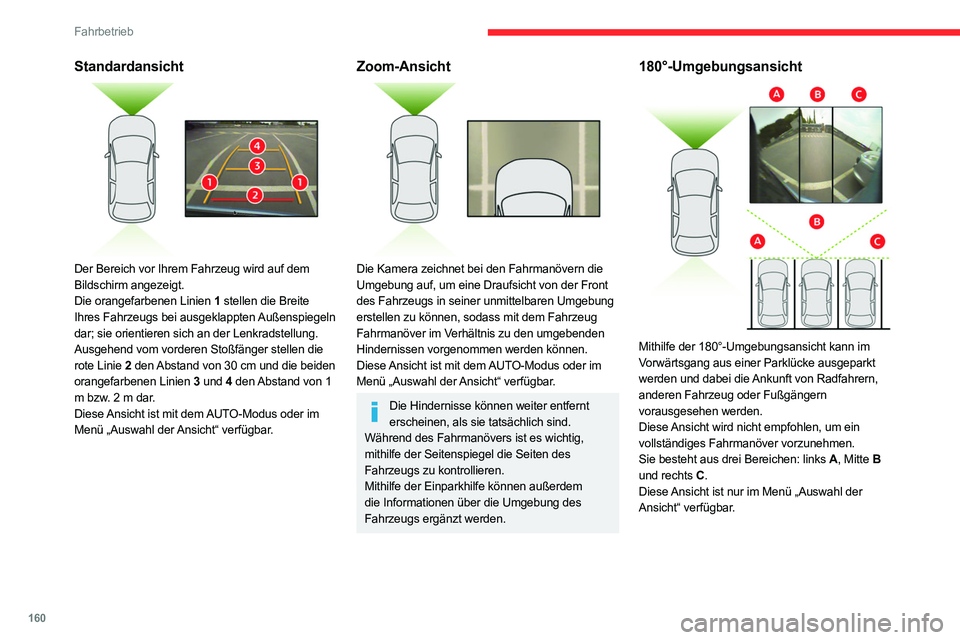

Standardansicht

Der Bereich vor Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die orangefarbenen Linien 1 stellen die Breite
Ihres Fahrzeugs bei ausgeklappten Außenspiegeln
dar; sie orientieren sich an der Lenkradstellung.
Ausgehend vom vorderen Stoßfänger stellen die
rote Linie 2 den Abstand von 30 cm und die beiden
orangefarbenen Linien 3 und 4 den Abstand von 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht von der Front
des Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu kontrollieren.
Mithilfe der Einparkhilfe können außerdem
die Informationen über die Umgebung des
Fahrzeugs ergänzt werden.
180°-Umgebungsansicht

Mithilfe der 180°-Umgebungsansicht kann im
Vorwärtsgang aus einer Parklücke ausgeparkt
werden und dabei die Ankunft von Radfahrern,
anderen Fahrzeug oder Fußgängern
vorausgesehen werden.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie besteht aus drei Bereichen: links A , Mitte B
und rechts C .
Diese Ansicht ist nur im Menü „Auswahl der
Ansicht“ verfügbar.
Park Assist
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.
Das System bietet eine aktive Unterstützung beim
Einparken. Es erkennt eine Parklücke und parkt
das Fahrzeug ein, indem es die Lenkung betätigt.
Bei Schalt- und Automatikgetriebe werden Gas,
Bremse sowie Schaltung der Vorwärtsgänge und
des Rückwärtsgangs vom Fahrer betätigt.
Um sicher einparken zu können, übermittelt das
System während der Ein- und Ausparkphasen
visuelle und akustische Informationen an den
Fahrer. Es können mehrere Vorwärts- und
Rückwärtsmanöver notwendig sein.
Der Fahrer kann jederzeit wieder die Kontrolle
der Lenkung übernehmen, indem er das Lenkrad
ergreift.


Das Park Assist-System bietet Hilfe bei folgenden
Manövern:
A. Einparken in „Längsaufstellung“
B. Ausparken aus „Längsaufstellung“
C. Einparken in „Senkrechtaufstellung“

161
Fahrbetrieb

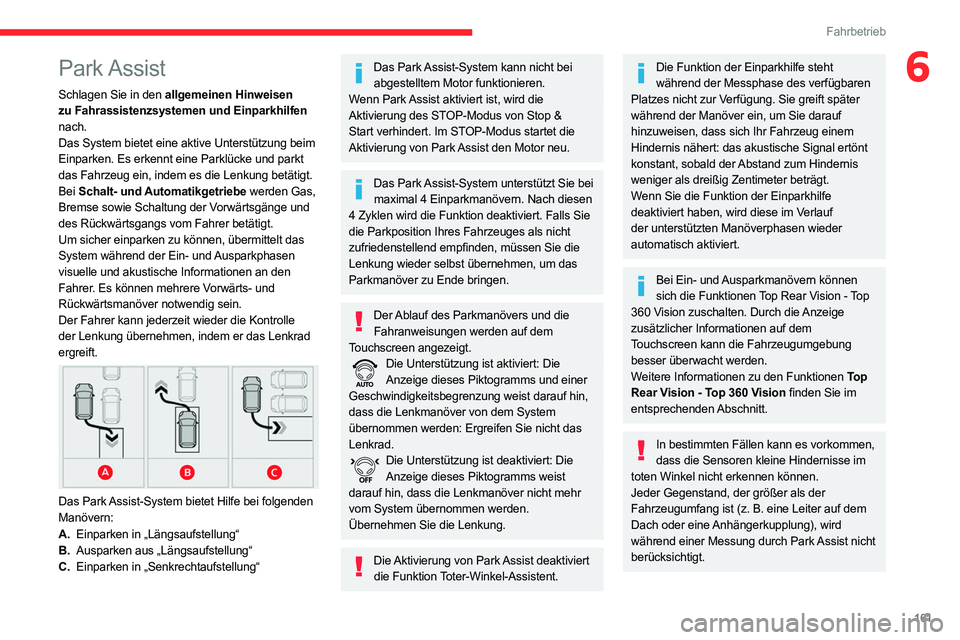

6Park Assist
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.
Das System bietet eine aktive Unterstützung beim
Einparken. Es erkennt eine Parklücke und parkt
das Fahrzeug ein, indem es die Lenkung betätigt.
Bei Schalt- und Automatikgetriebe werden Gas,
Bremse sowie Schaltung der Vorwärtsgänge und
des Rückwärtsgangs vom Fahrer betätigt.
Um sicher einparken zu können, übermittelt das
System während der Ein- und Ausparkphasen
visuelle und akustische Informationen an den
Fahrer. Es können mehrere Vorwärts- und
Rückwärtsmanöver notwendig sein.
Der Fahrer kann jederzeit wieder die Kontrolle
der Lenkung übernehmen, indem er das Lenkrad
ergreift.


Das Park Assist-System bietet Hilfe bei folgenden
Manövern:
A. Einparken in „Längsaufstellung“
B. Ausparken aus „Längsaufstellung“
C. Einparken in „Senkrechtaufstellung“
Das Park Assist-System kann nicht bei
abgestelltem Motor funktionieren.
Wenn Park Assist aktiviert ist, wird die
Aktivierung des STOP-Modus von Stop &
Start verhindert. Im STOP-Modus startet die
Aktivierung von Park Assist den Motor neu.
Das Park Assist-System unterstützt Sie bei maximal 4 Einparkmanövern. Nach diesen
4 Zyklen wird die Funktion deaktiviert. Falls Sie
die Parkposition Ihres Fahrzeuges als nicht
zufriedenstellend empfinden, müssen Sie die
Lenkung wieder selbst übernehmen, um das
Parkmanöver zu Ende bringen.
Der Ablauf des Parkmanövers und die Fahranweisungen werden auf dem
Touchscreen angezeigt.
Die Unterstützung ist aktiviert: Die Anzeige dieses Piktogramms und einer
Geschwindigkeitsbegrenzung weist darauf hin,
dass die Lenkmanöver von dem System
übernommen werden: Ergreifen Sie nicht das
Lenkrad.
Die Unterstützung ist deaktiviert: Die Anzeige dieses Piktogramms weist
darauf hin, dass die Lenkmanöver nicht mehr
vom System übernommen werden.
Übernehmen Sie die Lenkung.
Die Aktivierung von Park Assist deaktiviert die Funktion Toter-Winkel-Assistent.
Die Funktion der Einparkhilfe steht während der Messphase des verfügbaren
Platzes nicht zur Verfügung. Sie greift später
während der Manöver ein, um Sie darauf
hinzuweisen, dass sich Ihr Fahrzeug einem
Hindernis nähert: das akustische Signal ertönt
konstant, sobald der Abstand zum Hindernis
weniger als dreißig Zentimeter beträgt.
Wenn Sie die Funktion der Einparkhilfe
deaktiviert haben, wird diese im Verlauf
der unterstützten Manöverphasen wieder
automatisch aktiviert.
Bei Ein- und Ausparkmanövern können sich die Funktionen Top Rear Vision - Top
360 Vision zuschalten. Durch die Anzeige
zusätzlicher Informationen auf dem
Touchscreen kann die Fahrzeugumgebung
besser überwacht werden.
Weitere Informationen zu den Funktionen To p
Rear Vision - Top 360 Vision finden Sie im
entsprechenden Abschnitt.
In bestimmten Fällen kann es vorkommen, dass die Sensoren kleine Hindernisse im
toten Winkel nicht erkennen können.
Jeder Gegenstand, der größer als der
Fahrzeugumfang ist (z. B. eine Leiter auf dem
Dach oder eine Anhängerkupplung), wird
während einer Messung durch Park Assist nicht
berücksichtigt.

162
Fahrbetrieb

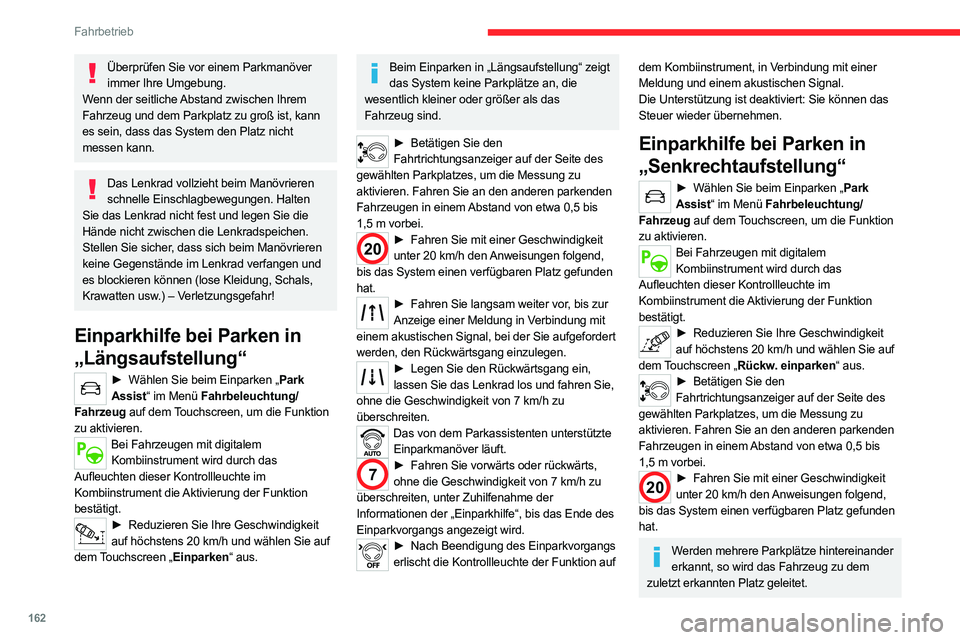

Überprüfen Sie vor einem Parkmanöver immer Ihre Umgebung.
Wenn der seitliche Abstand zwischen Ihrem
Fahrzeug und dem Parkplatz zu groß ist, kann
es sein, dass das System den Platz nicht
messen kann.
Das Lenkrad vollzieht beim Manövrieren schnelle Einschlagbewegungen. Halten
Sie das Lenkrad nicht fest und legen Sie die
Hände nicht zwischen die Lenkradspeichen.
Stellen Sie sicher, dass sich beim Manövrieren
keine Gegenstände im Lenkrad verfangen und
es blockieren können (lose Kleidung, Schals,
Krawatten usw.) – Verletzungsgefahr!
Einparkhilfe bei Parken in
„Längsaufstellung“
► Wählen Sie beim Einparken „ Park
Assist“ im Menü Fahrbeleuchtung/
Fahrzeug auf dem Touchscreen, um die Funktion
zu aktivieren.
Bei Fahrzeugen mit digitalem Kombiinstrument wird durch das
Aufleuchten dieser Kontrollleuchte im
Kombiinstrument die Aktivierung der Funktion
bestätigt.
► Reduzieren Sie Ihre Geschwindigkeit
auf höchstens 20 km/h und wählen Sie auf
dem Touchscreen „Einparken“ aus.
Beim Einparken in „Längsaufstellung“ zeigt das System keine Parkplätze an, die
wesentlich kleiner oder größer als das
Fahrzeug sind.
► Betätigen Sie den
Fahrtrichtungsanzeiger auf der Seite des
gewählten Parkplatzes, um die Messung zu
aktivieren. Fahren Sie an den anderen parkenden
Fahrzeugen in einem Abstand von etwa 0,5 bis
1,5

m vorbei.
20► Fahren Sie mit einer Geschwindigkeit
unter 20 km/h den Anweisungen folgend,
bis das System einen verfügbaren Platz gefunden
hat.
► Fahren Sie langsam weiter vor , bis zur
Anzeige einer Meldung in Verbindung mit
einem akustischen Signal, bei der Sie aufgefordert
werden, den Rückwärtsgang einzulegen.
► Legen Sie den Rückwärtsgang ein,
lassen Sie das Lenkrad los und fahren Sie,
ohne die Geschwindigkeit von 7
km/h zu
überschreiten.
Das von dem Parkassistenten unterstützte Einparkmanöver läuft.
7► Fahren Sie vorwärts oder rückwärts,
ohne die Geschwindigkeit von 7 km/h zu
überschreiten, unter Zuhilfenahme der
Informationen der „Einparkhilfe“, bis das Ende des
Einparkvorgangs angezeigt wird.
► Nach Beendigung des Einparkvorgangs
erlischt die Kontrollleuchte der Funktion auf
dem Kombiinstrument, in Verbindung mit einer
Meldung und einem akustischen Signal.
Die Unterstützung ist deaktiviert: Sie können das
Steuer wieder übernehmen.
Einparkhilfe bei Parken in
„Senkrechtaufstellung“
► Wählen Sie beim Einparken „ Park
Assist“ im Menü Fahrbeleuchtung/
Fahrzeug auf dem Touchscreen, um die Funktion
zu aktivieren.
Bei Fahrzeugen mit digitalem Kombiinstrument wird durch das
Aufleuchten dieser Kontrollleuchte im
Kombiinstrument die Aktivierung der Funktion
bestätigt.
► Reduzieren Sie Ihre Geschwindigkeit
auf höchstens 20 km/h und wählen Sie auf
dem Touchscreen „Rückw. einparken“ aus.
► Betätigen Sie den
Fahrtrichtungsanzeiger auf der Seite des
gewählten Parkplatzes, um die Messung zu
aktivieren. Fahren Sie an den anderen parkenden
Fahrzeugen in einem Abstand von etwa 0,5 bis
1,5

m vorbei.
20► Fahren Sie mit einer Geschwindigkeit
unter 20 km/h den Anweisungen folgend,
bis das System einen verfügbaren Platz gefunden
hat.
Werden mehrere Parkplätze hintereinander erkannt, so wird das Fahrzeug zu dem
zuletzt erkannten Platz geleitet.

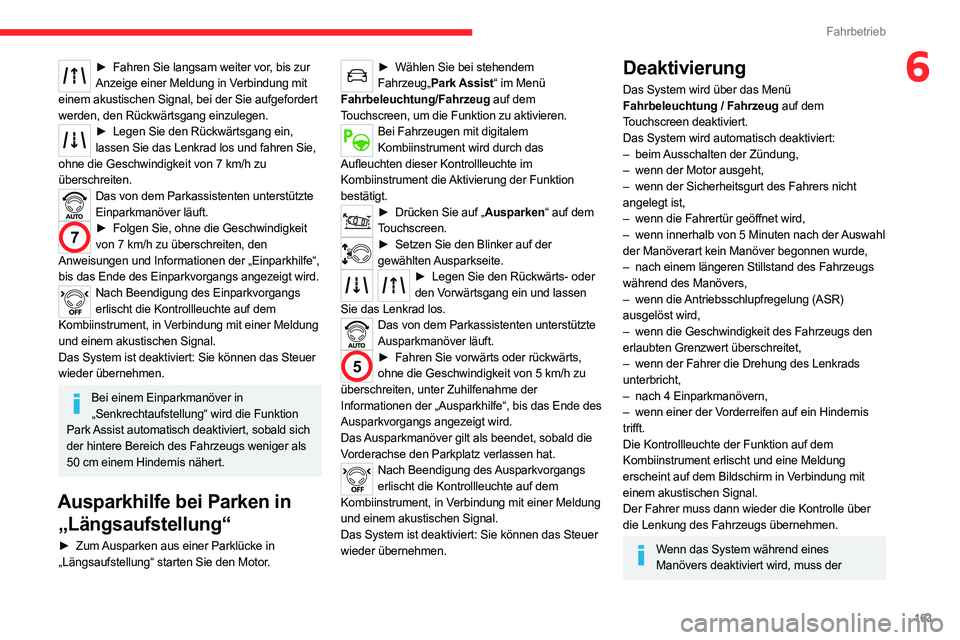

► Fahren Sie langsam weiter vor, bis zur
Anzeige einer Meldung in Verbindung mit
einem akustischen Signal, bei der Sie aufgefordert
werden, den Rückwärtsgang einzulegen.
► Legen Sie den Rückwärtsgang ein,
lassen Sie das Lenkrad los und fahren Sie,
ohne die Geschwindigkeit von 7 km/h zu
überschreiten.
Das von dem Parkassistenten unterstützte Einparkmanöver läuft.
7► Folgen Sie, ohne die Geschwindigkeit
von 7 km/h zu überschreiten, den
Anweisungen und Informationen der „Einparkhilfe“,
bis das Ende des Einparkvorgangs angezeigt wird.
Nach Beendigung des Einparkvorgangs erlischt die Kontrollleuchte auf dem
Kombiinstrument, in Verbindung mit einer Meldung
und einem akustischen Signal.
Das System ist deaktiviert: Sie können das Steuer
wieder übernehmen.
Bei einem Einparkmanöver in „Senkrechtaufstellung“ wird die Funktion
Park Assist automatisch deaktiviert, sobald sich
der hintere Bereich des Fahrzeugs weniger als
50 cm einem Hindernis nähert.
Ausparkhilfe bei Parken in „Längsaufstellung“
► Zum Ausparken aus einer Parklücke in
„Längsaufstellung“ starten Sie den Motor.

163
Fahrbetrieb
6► Fahren Sie langsam weiter vor, bis zur
Anzeige einer Meldung in Verbindung mit
einem akustischen Signal, bei der Sie aufgefordert
werden, den Rückwärtsgang einzulegen.
► Legen Sie den Rückwärtsgang ein,
lassen Sie das Lenkrad los und fahren Sie,
ohne die Geschwindigkeit von 7
km/h zu
überschreiten.
Das von dem Parkassistenten unterstützte Einparkmanöver läuft.
7► Folgen Sie, ohne die Geschwindigkeit
von 7 km/h zu überschreiten, den
Anweisungen und Informationen der „Einparkhilfe“,
bis das Ende des Einparkvorgangs angezeigt wird.
Nach Beendigung des Einparkvorgangs erlischt die Kontrollleuchte auf dem
Kombiinstrument, in Verbindung mit einer Meldung
und einem akustischen Signal.
Das System ist deaktiviert: Sie können das Steuer
wieder übernehmen.
Bei einem Einparkmanöver in „Senkrechtaufstellung“ wird die Funktion
Park Assist automatisch deaktiviert, sobald sich
der hintere Bereich des Fahrzeugs weniger als
50

cm einem Hindernis nähert.
Ausparkhilfe bei Parken in „Längsaufstellung“
► Zum Ausparken aus einer Parklücke in
„Längsaufstellung“ starten Sie den Motor.
► Wählen Sie bei stehendem
Fahrzeug„Park Assist“ im Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen, um die Funktion zu aktivieren.
Bei Fahrzeugen mit digitalem Kombiinstrument wird durch das
Aufleuchten dieser Kontrollleuchte im
Kombiinstrument die Aktivierung der Funktion
bestätigt.
► Drücken Sie auf „ Ausparken“ auf dem
Touchscreen.
► Setzen Sie den Blinker auf der
gewählten Ausparkseite.
► Legen Sie den Rückwärts- oder
den Vorwärtsgang ein und lassen
Sie das Lenkrad los.
Das von dem Parkassistenten unterstützte Ausparkmanöver läuft.
5► Fahren Sie vorwärts oder rückwärts,
ohne die Geschwindigkeit von 5 km/h zu
überschreiten, unter Zuhilfenahme der
Informationen der „Ausparkhilfe“, bis das Ende des
Ausparkvorgangs angezeigt wird.
Das Ausparkmanöver gilt als beendet, sobald die
Vorderachse den Parkplatz verlassen hat.
Nach Beendigung des Ausparkvorgangs erlischt die Kontrollleuchte auf dem
Kombiinstrument, in Verbindung mit einer Meldung
und einem akustischen Signal.
Das System ist deaktiviert: Sie können das Steuer
wieder übernehmen.
Deaktivierung
Das System wird über das Menü
Fahrbeleuchtung / Fahrzeug auf dem
Touchscreen deaktiviert.
Das System wird automatisch deaktiviert:
–

beim
Ausschalten der Zündung,
–

wenn der Motor ausgeht,
–


wenn der Sicherheitsgurt des Fahrers nicht

angelegt ist,
–

wenn die Fahrertür geöffnet wird,
–


wenn innerhalb von 5 Minuten nach der
Auswahl
der Manöverart kein Manöver begonnen wurde,
–

nach einem längeren Stillstand des Fahrzeugs

während des Manövers,
–

wenn die
Antriebsschlupfregelung (ASR)
ausgelöst wird,
–

wenn die Geschwindigkeit des Fahrzeugs den

erlaubten Grenzwert überschreitet,
–

wenn der Fahrer die Drehung des Lenkrads

unterbricht,
–

nach 4 Einparkmanövern,
–


wenn einer der V
orderreifen auf ein Hindernis
trifft.
Die Kontrollleuchte der Funktion auf dem
Kombiinstrument erlischt und eine Meldung
erscheint auf dem Bildschirm in Verbindung mit
einem akustischen Signal.
Der Fahrer muss dann wieder die Kontrolle über
die Lenkung des Fahrzeugs übernehmen.
Wenn das System während eines Manövers deaktiviert wird, muss der

164
Fahrbetrieb

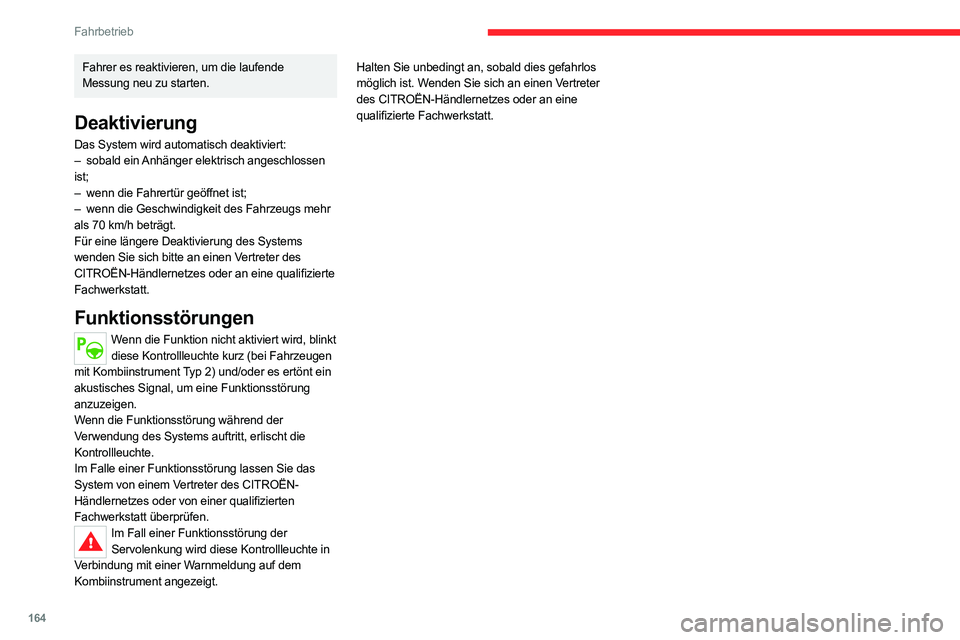

Fahrer es reaktivieren, um die laufende
Messung neu zu starten.
Deaktivierung
Das System wird automatisch deaktiviert:
– sobald ein Anhänger elektrisch angeschlossen
ist;
–

wenn die Fahrertür geöffnet ist;
–


wenn die Geschwindigkeit des Fahrzeugs mehr

als 70
km/h beträgt.
Für eine längere Deaktivierung des Systems
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Funktionsstörungen
Wenn die Funktion nicht aktiviert wird, blinkt diese Kontrollleuchte kurz (bei Fahrzeugen
mit Kombiinstrument Typ 2) und/oder es ertönt ein
akustisches Signal, um eine Funktionsstörung
anzuzeigen.
Wenn die Funktionsstörung während der
Verwendung des Systems auftritt, erlischt die
Kontrollleuchte.
Im Falle einer Funktionsstörung lassen Sie das
System von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Im Fall einer Funktionsstörung der Servolenkung wird diese Kontrollleuchte in
Verbindung mit einer Warnmeldung auf dem
Kombiinstrument angezeigt. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist. Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.

empfiehlt


MIT TOTAL QUARTZ-SCHMIERSTOFFEN
ZUVERSICHTLICH
NACHFÜLLEN
Seit mehr als 50 Jahren teilen T
gemeinsame W
Kreativit\344t und technologische Innovation.
Mit demselben Bewusstsein hat T
Motoren von CITRO\313N-F
Schmierstoffreihe T
um die Motoren noch kraftstoffef\037zienter und
umweltfreundlicher zu machen.
T
und Leistung ihrer P
Motorsportbedingungen.
Wählen Sie für die Wartung Ihres Fahrzeugs TOTAL
QUARTZ-Schmierstoffe - dies gewährleistet eine
optimale Lebensdauer und Leistungsfähigkeit
Ihres Motors.

166
Praktische Tipps
Tanken
Nachtankmengen unter 10 Litern werden von der
Kraftstoffanzeige nicht registriert.
Beim Öffnen des Tankverschlusses kann ein
Luftansauggeräusch zu hören sein. Dieser
Unterdruck ist völlig normal. Er entsteht durch die
Dichtheit des Kraftstoffsystems.
Je nach Version ist der Tankdeckel in die
Tankklappe integriert oder wird abgeschraubt.
Um das Auffüllen völlig sicher durchzuführen:
► Schalten Sie unbedingt den Motor aus.






► Drücken Sie auf die Öffnungstaste der
Tankklappe oder drücken Sie bei entriegeltem
Fahrzeug auf den hinteren oberen Bereich auf
der Tankklappe gegenüber dem Auswerfer oder

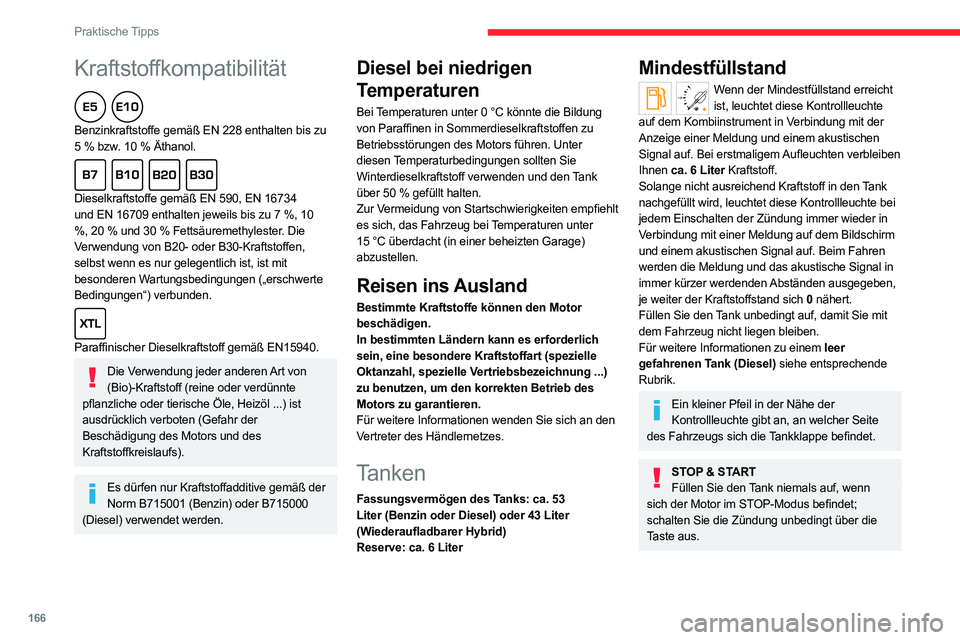

Kraftstoffkompatibilität
Benzinkraftstoffe gemäß EN 228 enthalten bis zu
5 % bzw. 10 % Äthanol.

Dieselkraftstoffe gemäß EN 590, EN 16734
und EN 16709 enthalten jeweils bis zu 7 %, 10
%, 20 % und 30 % Fettsäuremethylester. Die
Verwendung von B20- oder B30-Kraftstoffen,
selbst wenn es nur gelegentlich ist, ist mit
besonderen Wartungsbedingungen („erschwerte
Bedingungen“) verbunden.

Paraffinischer Dieselkraftstoff gemäß EN15940.
Die Verwendung jeder anderen Art von (Bio)-Kraftstoff (reine oder verdünnte
pflanzliche oder tierische Öle, Heizöl ...) ist
ausdrücklich verboten (Gefahr der
Beschädigung des Motors und des
Kraftstoffkreislaufs).
Es dürfen nur Kraftstoffadditive gemäß der Norm B715001 (Benzin) oder B715000
(Diesel) verwendet werden.
Diesel bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C könnte die Bildung
von Paraffinen in Sommerdieselkraftstoffen zu
Betriebsstörungen des Motors führen. Unter
diesen Temperaturbedingungen sollten Sie
Winterdieselkraftstoff verwenden und den Tank
über 50
% gefüllt halten.
Zur Vermeidung von Startschwierigkeiten empfiehlt
es sich, das Fahrzeug bei Temperaturen unter
15 °C überdacht (in einer beheizten Garage)
abzustellen.
Reisen ins Ausland
Bestimmte Kraftstoffe können den Motor
beschädigen.
In bestimmten Ländern kann es erforderlich
sein, eine besondere Kraftstoffart (spezielle
Oktanzahl, spezielle Vertriebsbezeichnung
...)
zu benutzen, um den korrekten Betrieb des
Motors zu garantieren.
Für weitere Informationen wenden Sie sich an den
Vertreter des Händlernetzes.
Tanken
Fassungsvermögen des Tanks: ca. 53
Liter (Benzin oder Diesel) oder 43 Liter
(Wiederaufladbarer Hybrid)
Reserve: ca. 6
Liter
Mindestfüllstand
/2
1 1Wenn der Mindestfüllstand erreicht
ist, leuchtet diese Kontrollleuchte
auf dem Kombiinstrument in Verbindung mit der
Anzeige einer Meldung und einem akustischen
Signal auf. Bei erstmaligem Aufleuchten verbleiben
Ihnen ca. 6 Liter Kraftstoff.
Solange nicht ausreichend Kraftstoff in den Tank
nachgefüllt wird, leuchtet diese Kontrollleuchte bei
jedem Einschalten der Zündung immer wieder in
Verbindung mit einer Meldung auf dem Bildschirm
und einem akustischen Signal auf. Beim Fahren
werden die Meldung und das akustische Signal in
immer kürzer werdenden Abständen ausgegeben,
je weiter der Kraftstoffstand sich 0 nähert.
Füllen Sie den Tank unbedingt auf, damit Sie mit
dem Fahrzeug nicht liegen bleiben.
Für weitere Informationen zu einem leer
gefahrenen Tank (Diesel) siehe entsprechende
Rubrik.
Ein kleiner Pfeil in der Nähe der Kontrollleuchte gibt an, an welcher Seite
des Fahrzeugs sich die Tankklappe befindet.
STOP & START Füllen Sie den Tank niemals auf, wenn
sich der Motor im STOP-Modus befindet;
schalten Sie die Zündung unbedingt über die
Taste aus.

167
Praktische Tipps
7Tanken

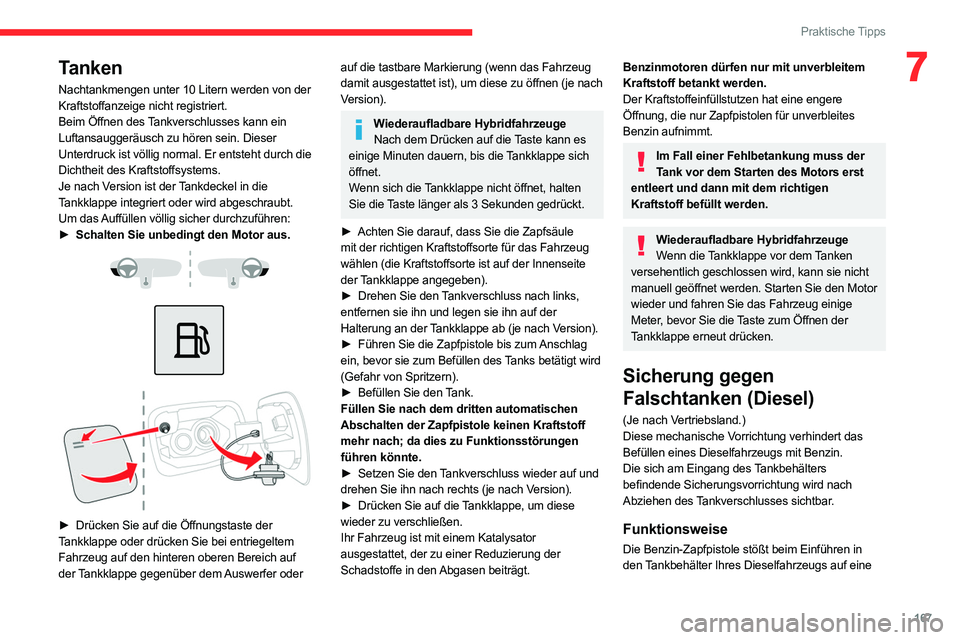

Nachtankmengen unter 10 Litern werden von der
Kraftstoffanzeige nicht registriert.
Beim Öffnen des
Tankverschlusses kann ein
Luftansauggeräusch zu hören sein. Dieser
Unterdruck ist völlig normal. Er entsteht durch die
Dichtheit des Kraftstoffsystems.
Je nach Version ist der Tankdeckel in die
Tankklappe integriert oder wird abgeschraubt.
Um das Auffüllen völlig sicher durchzuführen:
►

Schalten Sie unbedingt den Motor aus.





► Drücken Sie auf die Öffnungstaste der
Tankklappe oder drücken Sie bei entriegeltem
Fahrzeug auf den hinteren oberen Bereich auf
der Tankklappe gegenüber dem Auswerfer oder
auf die tastbare Markierung (wenn das Fahrzeug
damit ausgestattet ist), um diese zu öffnen (je nach
Version).
Wiederaufladbare Hybridfahrzeuge Nach dem Drücken auf die Taste kann es
einige Minuten dauern, bis die Tankklappe sich
öffnet.
Wenn sich die Tankklappe nicht öffnet, halten
Sie die Taste länger als 3 Sekunden gedrückt.
►

Achten Sie darauf, dass Sie die Zapfsäule

mit der richtigen Kraftstoffsorte für das Fahrzeug
wählen (die Kraftstoffsorte ist auf der Innenseite
der Tankklappe angegeben).
►

Drehen Sie den
Tankverschluss nach links,
entfernen sie ihn und legen sie ihn auf der
Halterung an der Tankklappe ab (je nach Version).
►

Führen Sie die Zapfpistole bis zum
Anschlag
ein, bevor sie zum Befüllen des Tanks betätigt wird
(Gefahr von Spritzern).
►

Befüllen Sie den
Tank.
Füllen Sie nach dem dritten automatischen
Abschalten der Zapfpistole keinen Kraftstoff
mehr nach; da dies zu Funktionsstörungen
führen könnte.
►

Setzen Sie den
Tankverschluss wieder auf und
drehen Sie ihn nach rechts (je nach Version).
►

Drücken Sie auf die
Tankklappe, um diese
wieder zu verschließen.
Ihr Fahrzeug ist mit einem Katalysator
ausgestattet, der zu einer Reduzierung der
Schadstoffe in den Abgasen beiträgt.
Benzinmotoren dürfen nur mit unverbleitem
Kraftstoff betankt werden.
Der Kraftstoffeinfüllstutzen hat eine engere
Öffnung, die nur Zapfpistolen für unverbleites
Benzin aufnimmt.
Im Fall einer Fehlbetankung muss der Tank vor dem Starten des Motors erst
entleert und dann mit dem richtigen
Kraftstoff befüllt werden.
Wiederaufladbare Hybridfahrzeuge Wenn die Tankklappe vor dem Tanken
versehentlich geschlossen wird, kann sie nicht
manuell geöffnet werden. Starten Sie den Motor
wieder und fahren Sie das Fahrzeug einige
Meter, bevor Sie die Taste zum Öffnen der
Tankklappe erneut drücken.
Sicherung gegen
Falschtanken (Diesel)
(Je nach Vertriebsland.)
Diese mechanische Vorrichtung verhindert das
Befüllen eines Dieselfahrzeugs mit Benzin.
Die sich am Eingang des Tankbehälters
befindende Sicherungsvorrichtung wird nach
Abziehen des Tankverschlusses sichtbar.
Funktionsweise
Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Dieselfahrzeugs auf eine

168
Praktische Tipps
untersagt, den Frontbereich oder den
Unterboden des Fahrzeugs mit einem
Hochdruckgerät zu reinigen.
Zum Reinigen der Karosserie ist es nicht
erlaubt, einen Druck von mehr als 80 bar zu
verwenden.
Vermeiden Sie jeden Wasser- oder Staubeintritt in den Ladeanschluss und
den Ladestecker. Es besteht die Gefahr eines
tödlichen elektrischen Schlags oder
Brandgefahr!
Den Ladestecker oder das Ladekabel niemals
mit feuchten Händen anschließen bzw.
trennen. Es besteht die Gefahr eines tödlichen
elektrischen Schlags!
Antriebsbatterie
Die Lithium-Ionen-Antriebsbatterie speichert die
elektrische Energie zum Antrieb des Fahrzeugs.
Sie befindet sich unter den Rücksitzen.
Die Reichweite der Antriebsbatterie ist abhängig
vom Fahrstil, der Strecke, der Verwendung
der Wärmekomfortausstattung und dem
Alterungsprozess der Komponenten.
Der Alterungsprozess der Antriebsbatterie ist von mehreren Faktoren abhängig, u.a.
von den Klimabedingungen und der
zurückgelegten Strecke.

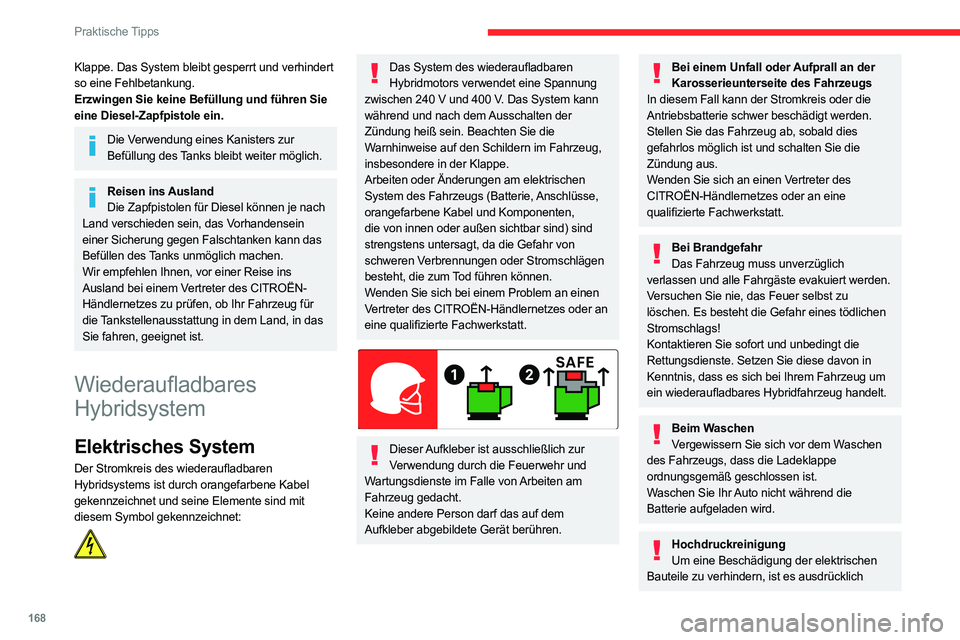

Klappe. Das System bleibt gesperrt und verhindert
so eine Fehlbetankung.
Erzwingen Sie keine Befüllung und führen Sie
eine Diesel-Zapfpistole ein.
Die Verwendung eines Kanisters zur Befüllung des Tanks bleibt weiter möglich.
Reisen ins AuslandDie Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann das
Befüllen des Tanks unmöglich machen.
Wir empfehlen Ihnen, vor einer Reise ins
Ausland bei einem Vertreter des CITROËN-
Händlernetzes zu prüfen, ob Ihr Fahrzeug für
die Tankstellenausstattung in dem Land, in das
Sie fahren, geeignet ist.
Wiederaufladbares
Hybridsystem
Elektrisches System
Der Stromkreis des wiederaufladbaren
Hybridsystems ist durch orangefarbene Kabel
gekennzeichnet und seine Elemente sind mit
diesem Symbol gekennzeichnet:

Das System des wiederaufladbaren Hybridmotors verwendet eine Spannung
zwischen 240
V und 400 V. Das System kann
während und nach dem Ausschalten der
Zündung heiß sein. Beachten Sie die
Warnhinweise auf den Schildern im Fahrzeug,
insbesondere in der Klappe.
Arbeiten oder Änderungen am elektrischen
System des Fahrzeugs (Batterie, Anschlüsse,
orangefarbene Kabel und Komponenten,
die von innen oder außen sichtbar sind) sind
strengstens untersagt, da die Gefahr von
schweren Verbrennungen oder Stromschlägen
besteht, die zum Tod führen können.
Wenden Sie sich bei einem Problem an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.


Dieser Aufkleber ist ausschließlich zur Verwendung durch die Feuerwehr und
Wartungsdienste im Falle von Arbeiten am
Fahrzeug gedacht.
Keine andere Person darf das auf dem
Aufkleber abgebildete Gerät berühren.
Bei einem Unfall oder Aufprall an der Karosserieunterseite des Fahrzeugs
In diesem Fall kann der Stromkreis oder die
Antriebsbatterie schwer beschädigt werden.
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bei Brandgefahr Das Fahrzeug muss unverzüglich
verlassen und alle Fahrgäste evakuiert werden.
Versuchen Sie nie, das Feuer selbst zu
löschen. Es besteht die Gefahr eines tödlichen
Stromschlags!
Kontaktieren Sie sofort und unbedingt die
Rettungsdienste. Setzen Sie diese davon in
Kenntnis, dass es sich bei Ihrem Fahrzeug um
ein wiederaufladbares Hybridfahrzeug handelt.
Beim Waschen Vergewissern Sie sich vor dem Waschen
des Fahrzeugs, dass die Ladeklappe
ordnungsgemäß geschlossen ist.
Waschen Sie Ihr Auto nicht während die
Batterie aufgeladen wird.
Hochdruckreinigung Um eine Beschädigung der elektrischen
Bauteile zu verhindern, ist es ausdrücklich
