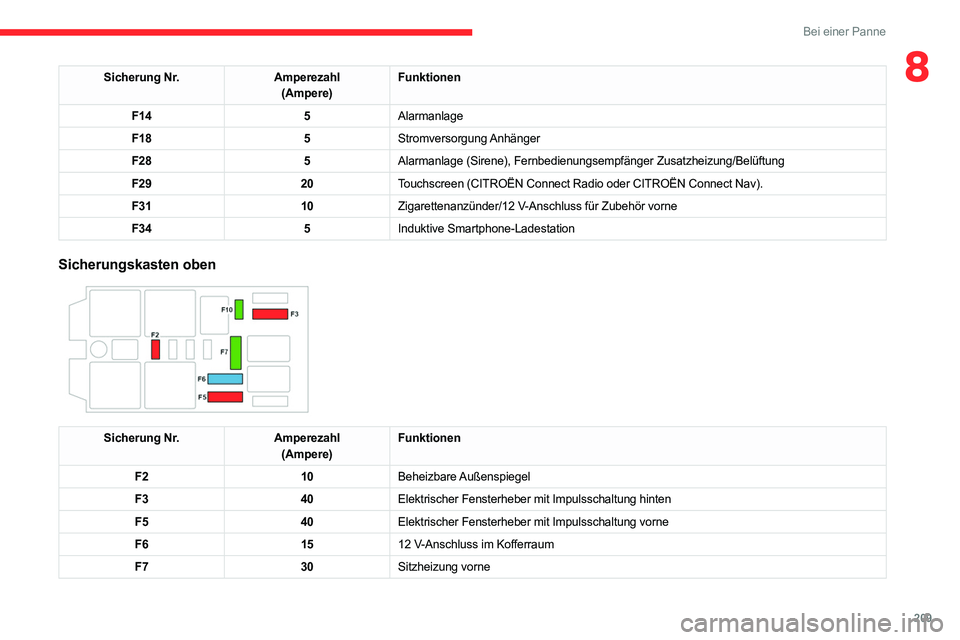

CITROEN C5 AIRCROSS 2022 Betriebsanleitungen (in German)

209
Bei einer Panne
8Sicherung Nr.Amperezahl
(Ampere) Funktionen
F14 5Alarmanlage
F18 5Stromversorgung Anhänger
F28 5Alarmanlage (Sirene), Fernbedienungsempfänger Zusatzheizung/Belü\
ftung
F29 20Touchscreen (CITROËN Connect Radio oder CITROËN Connect Nav).
F31 10Zigarettenanzünder/12
V-Anschluss für Zubehör vorne
F34 5Induktive Smartphone-Ladestation
Sicherungskasten oben

Sicherung Nr. Amperezahl
(Ampere) Funktionen
F2 10Beheizbare Außenspiegel
F3 40Elektrischer Fensterheber mit Impulsschaltung hinten
F5 40Elektrischer Fensterheber mit Impulsschaltung vorne
F6 1512
V-Anschluss im Kofferraum
F7 30Sitzheizung vorne

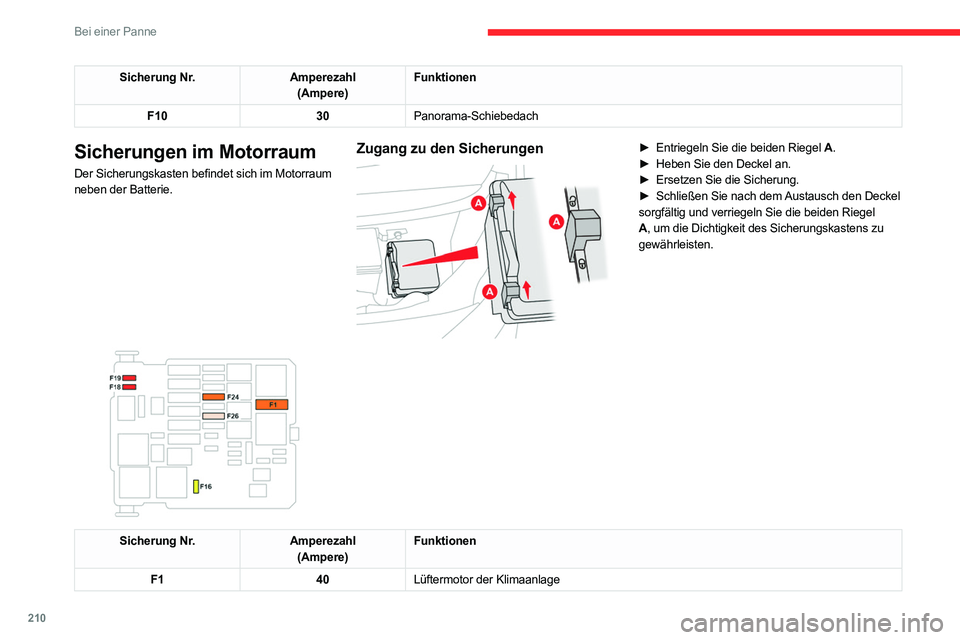

210
Bei einer Panne
Sicherung Nr.Amperezahl
(Ampere) Funktionen
F10 30Panorama-Schiebedach
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Zugang zu den Sicherungen

► Entriegeln Sie die beiden Riegel A.
► Heben Sie den Deckel an.
►

Ersetzen Sie die Sicherung.
►


Schließen Sie nach dem
Austausch den Deckel
sorgfältig und verriegeln Sie die beiden Riegel
A , um die Dichtigkeit des Sicherungskastens zu
gewährleisten.


Sicherung Nr. Amperezahl
(Ampere) Funktionen
F1 40Lüftermotor der Klimaanlage
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen einer
entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen

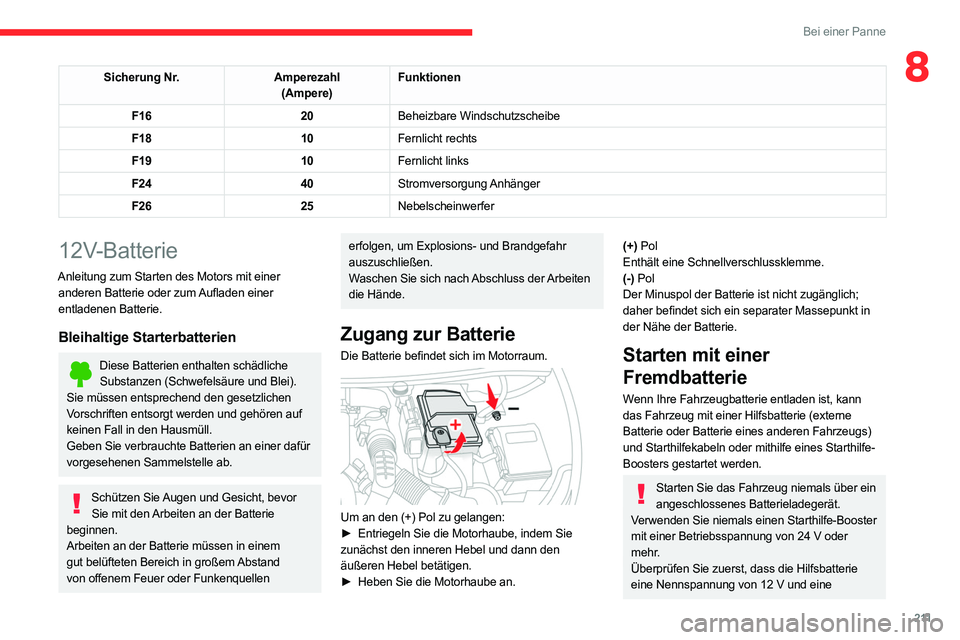

2 11
Bei einer Panne
8Sicherung Nr.Amperezahl
(Ampere) Funktionen
F16 20Beheizbare Windschutzscheibe
F18 10Fernlicht rechts
F19 10Fernlicht links
F24 40Stromversorgung Anhänger
F26 25Nebelscheinwerfer
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen einer
entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.

Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den
äußeren Hebel betätigen.
►

Heben Sie die Motorhaube an.
(+) Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt in
der Nähe der Batterie.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24
V oder
mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12
V und eine

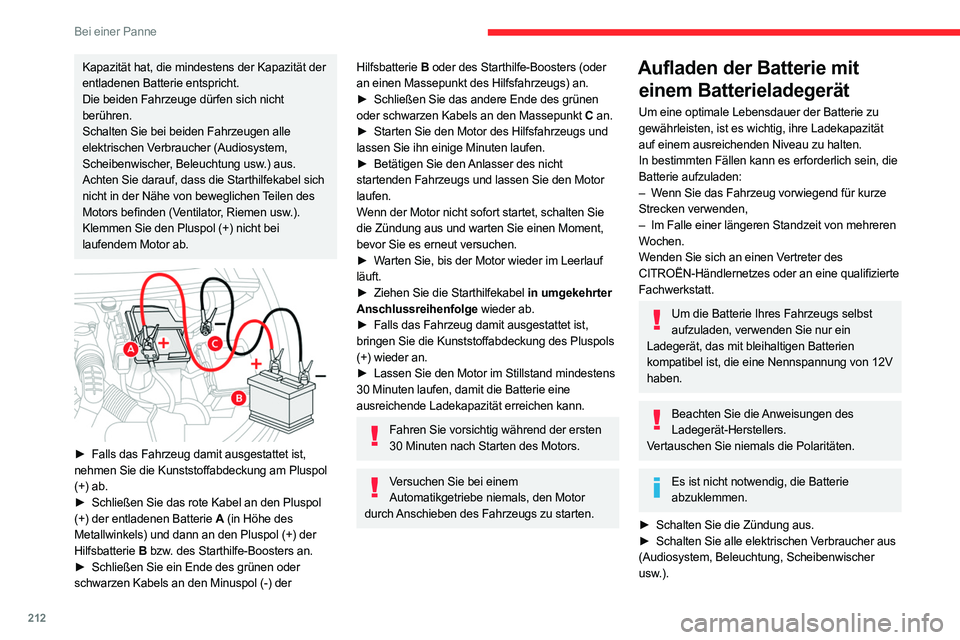

212
Bei einer Panne
Kapazität hat, die mindestens der Kapazität der
entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.


► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie das rote Kabel an den Pluspol

(+) der entladenen Batterie A (in Höhe des
Metallwinkels) und dann an den Pluspol (+) der
Hilfsbatterie B bzw. des Starthilfe-Boosters an.
►

Schließen Sie ein Ende des grünen oder

schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B oder des Starthilfe-Boosters (oder
an einen Massepunkt des Hilfsfahrzeugs) an.
►

Schließen Sie das andere Ende des grünen

oder schwarzen Kabels an den Massepunkt C an.
►

Starten Sie den Motor des Hilfsfahrzeugs und

lassen Sie ihn einige Minuten laufen.
►

Betätigen Sie den
Anlasser des nicht
startenden Fahrzeugs und lassen Sie den Motor
laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
►

W
arten Sie, bis der Motor wieder im Leerlauf
läuft.
►

Ziehen Sie die Starthilfekabel
in umgekehrter
Anschlussreihenfolge wieder ab.
►

Falls das Fahrzeug damit ausgestattet ist,

bringen Sie die Kunststoffabdeckung des Pluspols
(+) wieder an.
►

Lassen Sie den Motor im Stillstand mindestens

30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Fahren Sie vorsichtig während der ersten 30 Minuten nach Starten des Motors.
Versuchen Sie bei einem Automatikgetriebe niemals, den Motor
durch Anschieben des Fahrzeugs zu starten.
Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

Im Falle einer längeren Standzeit von mehreren

Wochen.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12V
haben.
Beachten Sie die Anweisungen des Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie abzuklemmen.
►

Schalten Sie die Zündung aus.
►


Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer
usw.).


► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
► Überprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
► Schließen Sie die Kabel des Ladegeräts B wie
folgt an: • das rote Pluskabel (+) an den Pluspol (+) der
Batterie A,
• das schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
► Schalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den

213
Bei einer Panne
8

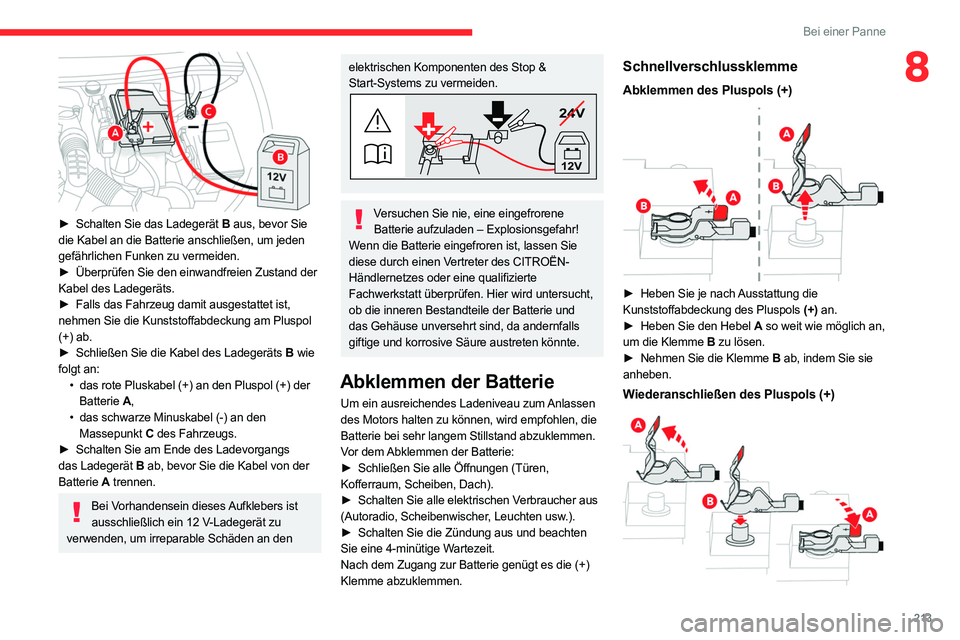

► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der

Kabel des Ladegeräts.
►

Falls das Fahrzeug damit ausgestattet ist,

nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie die Kabel des Ladegeräts
B wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der

Batterie A,
•

das schwarze Minuskabel (-) an den

Massepunkt C des Fahrzeugs.
►

Schalten Sie am Ende des Ladevorgangs

das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den
elektrischen Komponenten des Stop &
Start-Systems zu vermeiden.
24V
12V
Versuchen Sie nie, eine eingefrorene Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und
das Gehäuse unversehrt sind, da andernfalls
giftige und korrosive Säure austreten könnte.
Abklemmen der Batterie
Um ein ausreichendes Ladeniveau zum Anlassen
des Motors halten zu können, wird empfohlen, die
Batterie bei sehr langem Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
►

Schließen Sie alle Öffnungen (Türen,

Kofferraum, Scheiben, Dach).
►

Schalten Sie alle elektrischen V
erbraucher aus
(Autoradio, Scheibenwischer, Leuchten usw.).
►

Schalten Sie die Zündung aus und beachten

Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie genügt es die (+)
Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
►

Heben Sie den Hebel
A so weit wie möglich an,
um die Klemme B zu lösen.
►

Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)

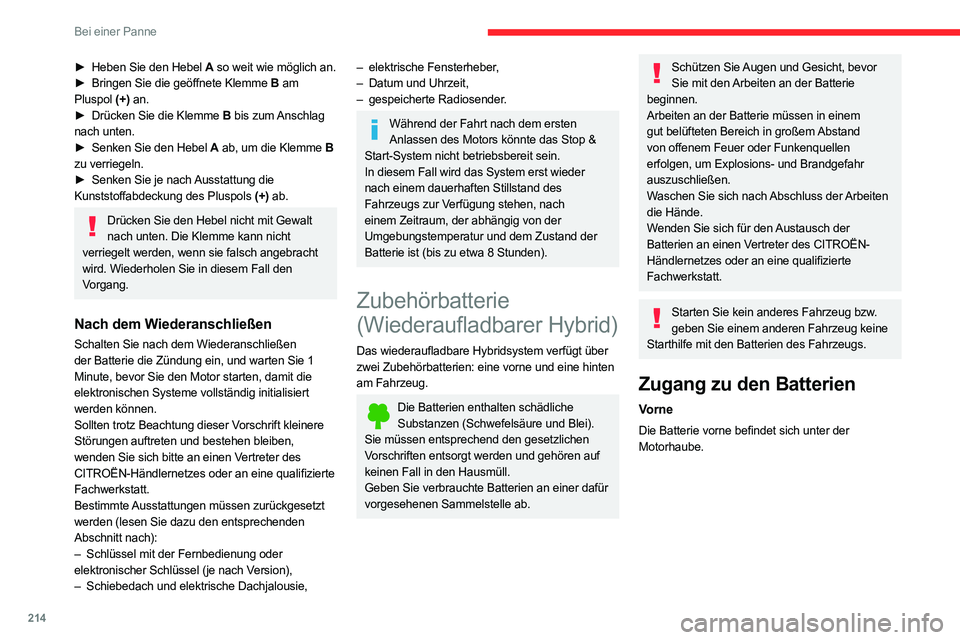

214
Bei einer Panne
► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B am
Pluspol (+) an.
►

Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
►

Senken Sie den Hebel
A ab, um die Klemme B
zu verriegeln.
►

Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Klemme kann nicht
verriegelt werden, wenn sie falsch angebracht
wird. Wiederholen Sie in diesem Fall den
Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.

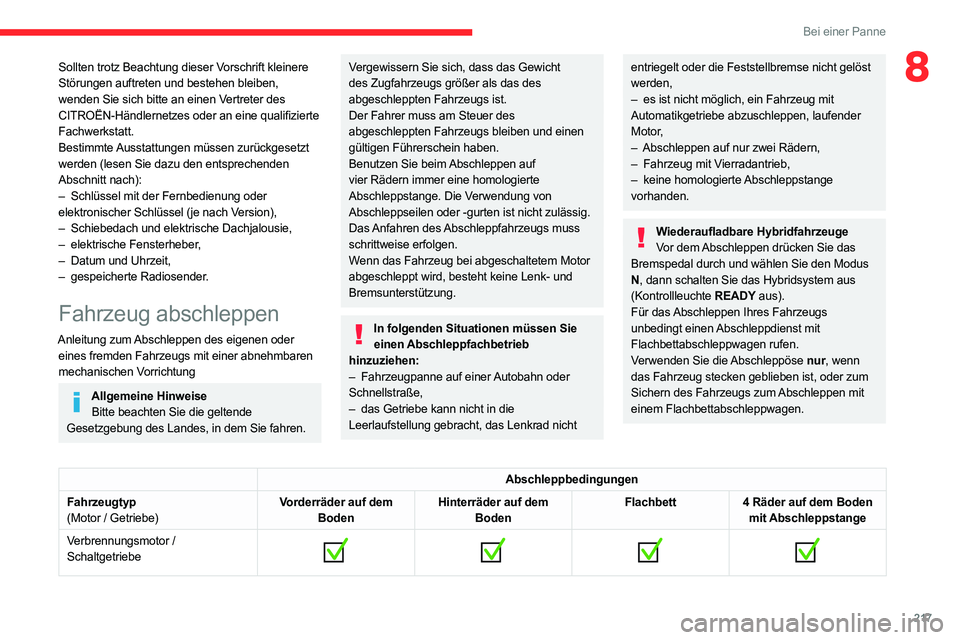

Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen zurückgesetzt
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–

Schlüssel mit der Fernbedienung oder

elektronischer Schlüssel (je nach Version),
–

Schiebedach und elektrische Dachjalousie,
– elektrische Fensterheber ,
– Datum und Uhrzeit,
–

gespeicherte Radiosender
.
Während der Fahrt nach dem ersten Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8 Stunden).
Zubehörbatterie
(Wiederaufladbarer Hybrid)
Das wiederaufladbare Hybridsystem verfügt über
zwei Zubehörbatterien: eine vorne und eine hinten
am Fahrzeug.
Die Batterien enthalten schädliche Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Wenden Sie sich für den Austausch der
Batterien an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Starten Sie kein anderes Fahrzeug bzw. geben Sie einem anderen Fahrzeug keine
Starthilfe mit den Batterien des Fahrzeugs.
Zugang zu den Batterien
Vorne
Die Batterie vorne befindet sich unter der
Motorhaube.

215
Bei einer Panne
8

Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den
äußeren Hebel betätigen.
►

Heben Sie die Motorhaube an.
(+)

Pol mit Schnellverschluss
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt in
der Nähe der Batterie.
Hinten
Die Batterie hinten befindet sich im Kofferraum.
Um an die Batterie zu gelangen:


► Heben Sie den Kofferraumboden an.
Pluspol (+)
, mit einer roten Kunststoffabdeckung
geschützt (nicht zugänglich).
Minuspol (-) mit einem schwarzen
Schnellverschluss.
Aufladen der Batterie vorne mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie vorne
zu gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie vorne aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

Im Falle einer längeren Standzeit von mehreren

Wochen.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie des Fahrzeugs vorne selbst aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von
12

V haben.
Beachten Sie die Anweisungen des Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie abzuklemmen.
►

Schalten Sie die Zündung aus.
►


Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer
usw.).


► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der

Kabel des Ladegeräts.
►

Falls das Fahrzeug damit ausgestattet ist,

nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie die Kabel des Ladegeräts
B wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der

Batterie A,
•

das schwarze Minuskabel (-) an den

Massepunkt C des Fahrzeugs.

216
Bei einer Panne

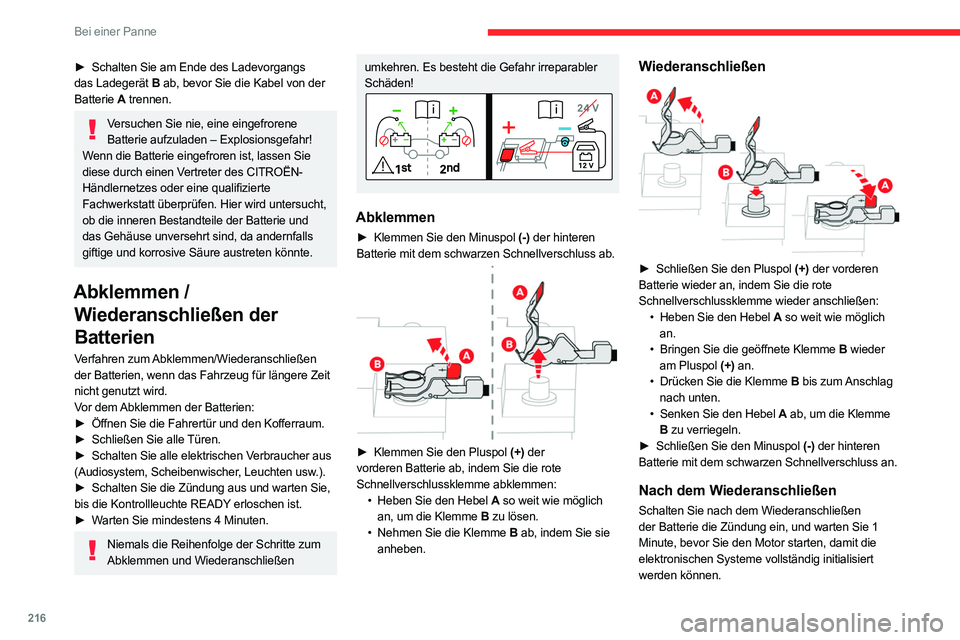

► Schalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und
das Gehäuse unversehrt sind, da andernfalls
giftige und korrosive Säure austreten könnte.
Abklemmen / Wiederanschließen der
Batterien
Verfahren zum Abklemmen/Wiederanschließen
der Batterien, wenn das Fahrzeug für längere Zeit
nicht genutzt wird.
Vor dem Abklemmen der Batterien:
►

Öffnen Sie die Fahrertür und den Kofferraum.
►


Schließen Sie alle
Türen.
►

Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Scheibenwischer, Leuchten usw.).
►

Schalten Sie die Zündung aus und warten Sie,

bis die Kontrollleuchte READY erloschen ist.
►

W
arten Sie mindestens 4 Minuten.
Niemals die Reihenfolge der Schritte zum Abklemmen und Wiederanschließen
umkehren. Es besteht die Gefahr irreparabler
Schäden!
Abklemmen
► Klemmen Sie den Minuspol (-) der hinteren
Batterie mit dem schwarzen Schnellverschluss ab.


► Klemmen Sie den Pluspol (+) der
vorderen Batterie ab, indem Sie die rote
Schnellverschlussklemme abklemmen: •

Heben Sie den Hebel
A so weit wie möglich
an, um die Klemme B zu lösen.
•

Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.
Wiederanschließen

► Schließen Sie den Pluspol (+) der vorderen
Batterie wieder an, indem Sie die rote
Schnellverschlussklemme wieder anschließen: •

Heben Sie den Hebel
A so weit wie möglich
an.
•

Bringen Sie die geöffnete Klemme
B wieder
am Pluspol (+) an.
•

Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
•

Senken Sie den Hebel
A ab, um die Klemme
B zu verriegeln.
►

Schließen Sie den Minuspol
(-) der hinteren
Batterie mit dem schwarzen Schnellverschluss an.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen zurückgesetzt
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
– Schlüssel mit der Fernbedienung oder
elektronischer Schlüssel (je nach Version),
– Schiebedach und elektrische Dachjalousie,
– elektrische Fensterheber,
– Datum und Uhrzeit,
– gespeicherte Radiosender.
Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen oder
eines fremden Fahrzeugs mit einer abnehmbaren
mechanischen Vorrichtung
Allgemeine HinweiseBitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor /
Schaltgetriebe

217
Bei einer Panne
8Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen zurückgesetzt
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–
Schlüssel mit der Fernbedienung oder

elektronischer Schlüssel (je nach Version),
–

Schiebedach und elektrische Dachjalousie,
–


elektrische Fensterheber
,
–

Datum und Uhrzeit,
–


gespeicherte Radiosender
.
Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren
mechanischen Vorrichtung
Allgemeine HinweiseBitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.
In folgenden Situationen müssen Sie einen Abschleppfachbetrieb
hinzuziehen:
–

Fahrzeugpanne auf einer
Autobahn oder
Schnellstraße,
–

das Getriebe kann nicht in die

Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht gelöst
werden,
–

es ist nicht möglich, ein Fahrzeug mit

Automatikgetriebe abzuschleppen, laufender
Motor,
–

Abschleppen auf nur zwei Rädern,
–


Fahrzeug mit V
ierradantrieb,
–

keine
homologierte Abschleppstange
vorhanden.
Wiederaufladbare Hybridfahrzeuge Vor dem Abschleppen drücken Sie das
Bremspedal durch und wählen Sie den Modus
N , dann schalten Sie das Hybridsystem aus
(Kontrollleuchte READY aus).
Für das Abschleppen Ihres Fahrzeugs
unbedingt einen Abschleppdienst mit
Flachbettabschleppwagen rufen.
Verwenden Sie die Abschleppöse nur, wenn
das Fahrzeug stecken geblieben ist, oder zum
Sichern des Fahrzeugs zum Abschleppen mit
einem Flachbettabschleppwagen.
Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor /
Schaltgetriebe

218
Bei einer Panne

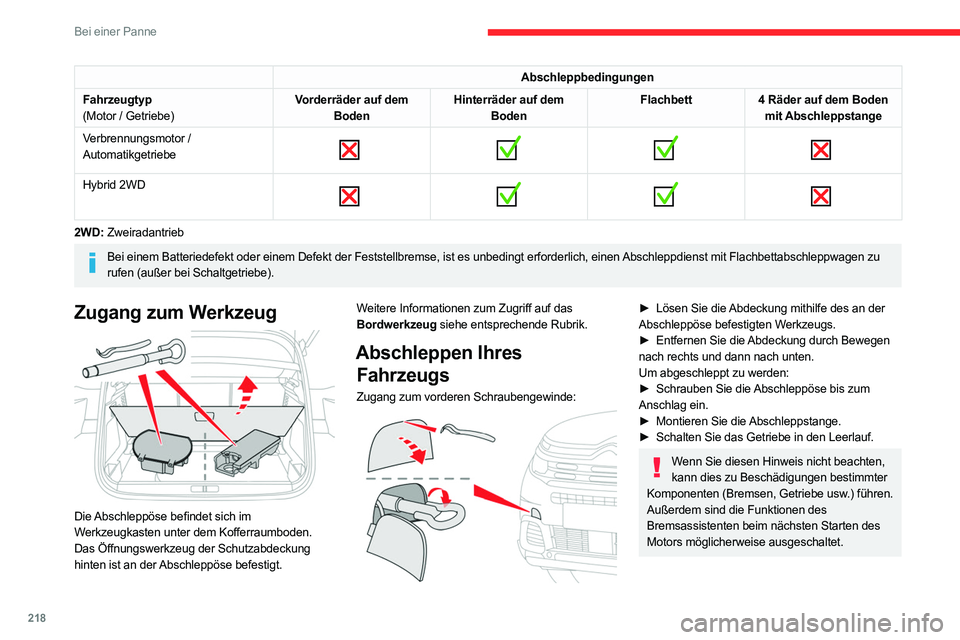

Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor /
Automatikgetriebe


Hybrid 2WD

2WD: Zweiradantrieb
Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbettabschleppwagen zu
rufen (außer bei Schaltgetriebe).
Zugang zum Werkzeug

Die Abschleppöse befindet sich im
Werkzeugkasten unter dem Kofferraumboden.
Das Öffnungswerkzeug der Schutzabdeckung
hinten ist an der Abschleppöse befestigt. Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.
Abschleppen Ihres
Fahrzeugs
Zugang zum vorderen Schraubengewinde:

► Lösen Sie die Abdeckung mithilfe des an der
Abschleppöse befestigten Werkzeugs.
►

Entfernen Sie die
Abdeckung durch Bewegen
nach rechts und dann nach unten.
Um abgeschleppt zu werden:
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie das Getriebe in den Leerlauf.
Wenn Sie diesen Hinweis nicht beachten, kann dies zu Beschädigungen bestimmter
Komponenten (Bremsen, Getriebe usw.) führen.
Außerdem sind die Funktionen des
Bremsassistenten beim nächsten Starten des
Motors möglicherweise ausgeschaltet.
Automatikgetriebe Schleppen Sie das Fahrzeug niemals mit
den Antriebsrädern auf dem Boden stehend
und mit ausgeschaltetem Motor ab.
► Entriegeln Sie die Lenkung und lösen Sie die
Feststellbremse.
► Schalten Sie bei beiden Fahrzeugen die
Warnblinker ein.
► Fahren Sie vorsichtig an. Fahren Sie insgesamt
langsam und nur über eine kurze Strecke.
Abschleppen eines anderen Fahrzeugs
Zugang zum hinteren Schraubengewinde:

► Lösen Sie die Abdeckung mithilfe des an der
Abschleppöse befestigten Werkzeugs.
► Ziehen Sie die Abdeckung nach unten.
Um abzuschleppen:
► Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
