CITROEN C5 AIRCROSS 2022 Betriebsanleitungen (in German)

219

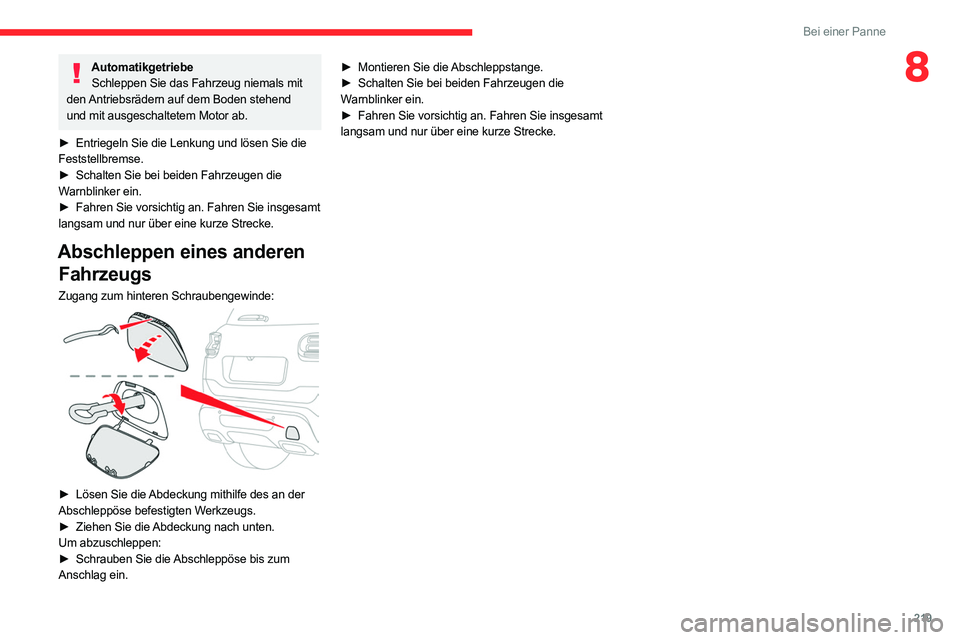

Bei einer Panne
8AutomatikgetriebeSchleppen Sie das Fahrzeug niemals mit
den Antriebsrädern auf dem Boden stehend
und mit ausgeschaltetem Motor ab.
►

Entriegeln Sie die Lenkung und lösen Sie die

Feststellbremse.
►

Schalten Sie bei beiden Fahrzeugen die

Warnblinker ein.
►

Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.
Abschleppen eines anderen Fahrzeugs
Zugang zum hinteren Schraubengewinde:

► Lösen Sie die Abdeckung mithilfe des an der
Abschleppöse befestigten Werkzeugs.
►

Ziehen Sie die
Abdeckung nach unten.
Um abzuschleppen:
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein. ►

Montieren Sie die
Abschleppstange.
►
Schalten Sie bei beiden Fahrzeugen die

Warnblinker ein.
►
Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.

220

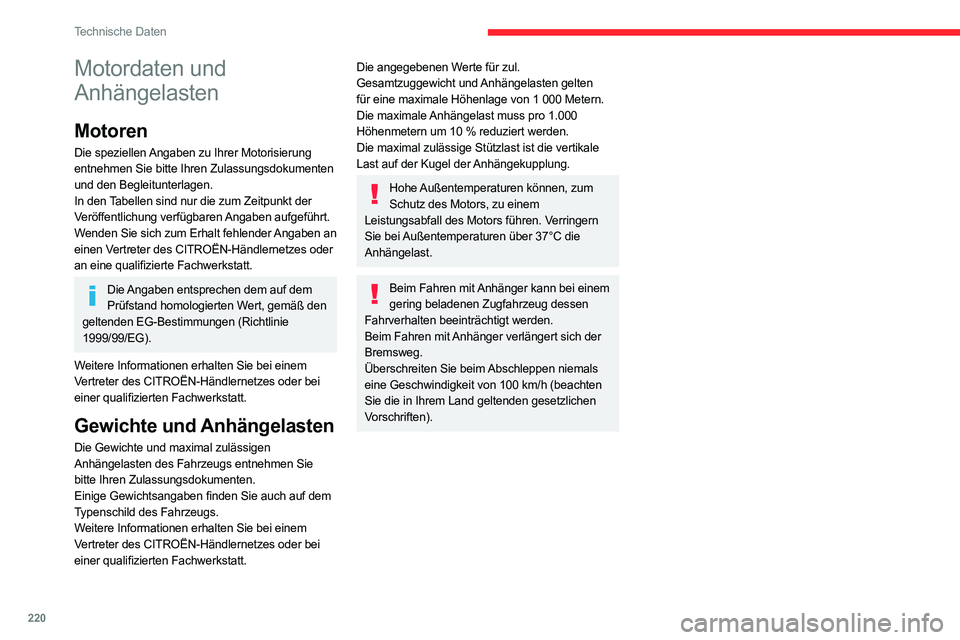

Technische Daten
Motordaten und
Anhängelasten
Motoren
Die speziellen Angaben zu Ihrer Motorisierung
entnehmen Sie bitte Ihren Zulassungsdokumenten
und den Begleitunterlagen.
In den Tabellen sind nur die zum Zeitpunkt der
Veröffentlichung verfügbaren Angaben aufgeführt.
Wenden Sie sich zum Erhalt fehlender Angaben an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Die Angaben entsprechen dem auf dem Prüfstand homologierten Wert, gemäß den
geltenden EG-Bestimmungen (Richtlinie
1999/99/EG).
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten des Fahrzeugs entnehmen Sie
bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Die angegebenen Werte für zul.
Gesamtzuggewicht und Anhängelasten gelten
für eine maximale Höhenlage von 1
000 Metern.
Die maximale Anhängelast muss pro 1.000
Höhenmetern um 10 % reduziert werden.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängekupplung.
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem
Leistungsabfall des Motors führen. Verringern
Sie bei Außentemperaturen über 37°C die
Anhängelast.
Beim Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigt werden.
Beim Fahren mit Anhänger verlängert sich der
Bremsweg.
Überschreiten Sie beim Abschleppen niemals
eine Geschwindigkeit von 100
km/h (beachten
Sie die in Ihrem Land geltenden gesetzlichen
Vorschriften).
Motoren und Anhängelasten - Benzinmotoren
Motoren THP 150 THP 165 PureTech 130
S&S PureTech 130 S&S Euro 6.3 PureTech 180
S&SPureTech 180
S&S Euro 6.3
Getriebe EAT6
(Automatikgetriebe, 6 Stufen) BVM6
(Schaltgetriebe, 6 Gänge) BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatik- getriebe, 8 Stufen) EAT8
(Automatikgetriebe, 8 Stufen)
Codes EP6FDTMD AT6IIIEB2ADTS STTd
MB6E EB2ADTS STTd
MB6E EB2ADTS STTd
ATN8 EP6FADTXD STTd ATN8
Modellcodes
J... 5GX/5GS - 5GY
HNSHNS 5GF
Hubraum (cm
3) 1.598 1.1991.199 1.598
Max. Leistung:
EG-Norm (kW) 11 0
9696 133
Kraftstoff BleifreiBleifreiBleifrei Bleifrei
Max. Anhängelast
gebremst (innerhalb
des zulässigen
Gesamtzuggewichts)
(kg)
bis 12 % Steigung 550
1.3501.350/1.300 1.500
Max. Anhängelast
ungebremst (kg) 550
739740 750
Max. zulässige
Stützlast (kg) 64
5465 64/65

221

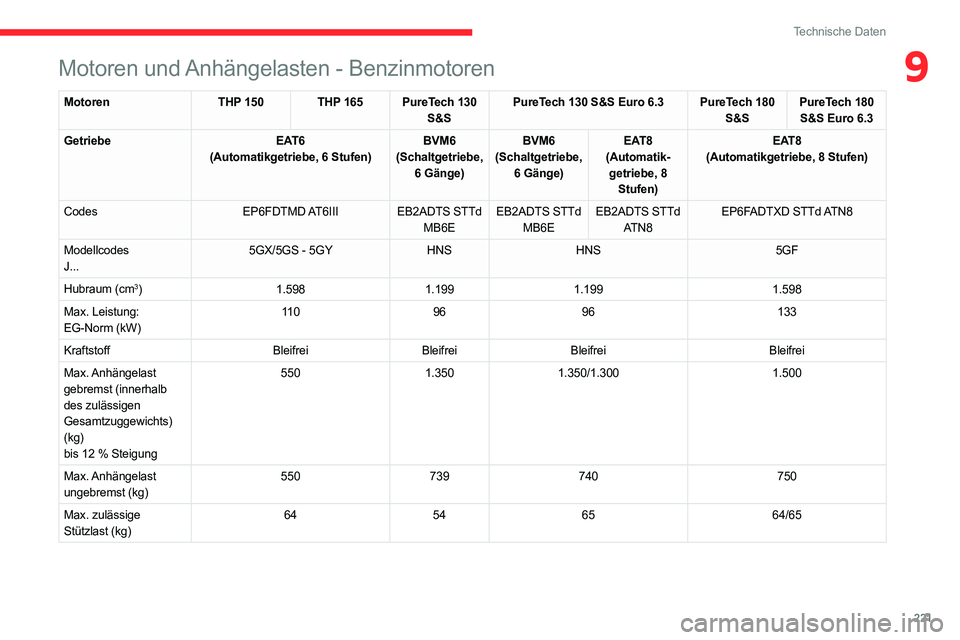

Technische Daten
9Motoren und Anhängelasten - Benzinmotoren
MotorenTHP 150 THP 165 PureTech 130
S&S PureTech 130 S&S Euro 6.3 PureTech 180
S&SPureTech 180
S&S Euro 6.3
Getriebe EAT6
(Automatikgetriebe, 6 Stufen) BVM6
(Schaltgetriebe, 6 Gänge) BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatik- getriebe, 8 Stufen) EAT8
(Automatikgetriebe, 8 Stufen)
Codes EP6FDTMD AT6IIIEB2ADTS STTd
MB6E EB2ADTS STTd
MB6E EB2ADTS STTd
ATN8 EP6FADTXD STTd ATN8
Modellcodes
J... 5GX/5GS - 5GY
HNSHNS 5GF
Hubraum (cm
3) 1.598 1.1991.199 1.598
Max. Leistung:
EG-Norm (kW) 11 0
9696 133
Kraftstoff BleifreiBleifreiBleifrei Bleifrei
Max. Anhängelast
gebremst (innerhalb
des zulässigen
Gesamtzuggewichts)
(kg)
bis 12

% Steigung 550
1.3501.350/1.300 1.500
Max. Anhängelast
ungebremst (kg) 550
739740 750
Max. zulässige
Stützlast (kg) 64
5465 64/65

222

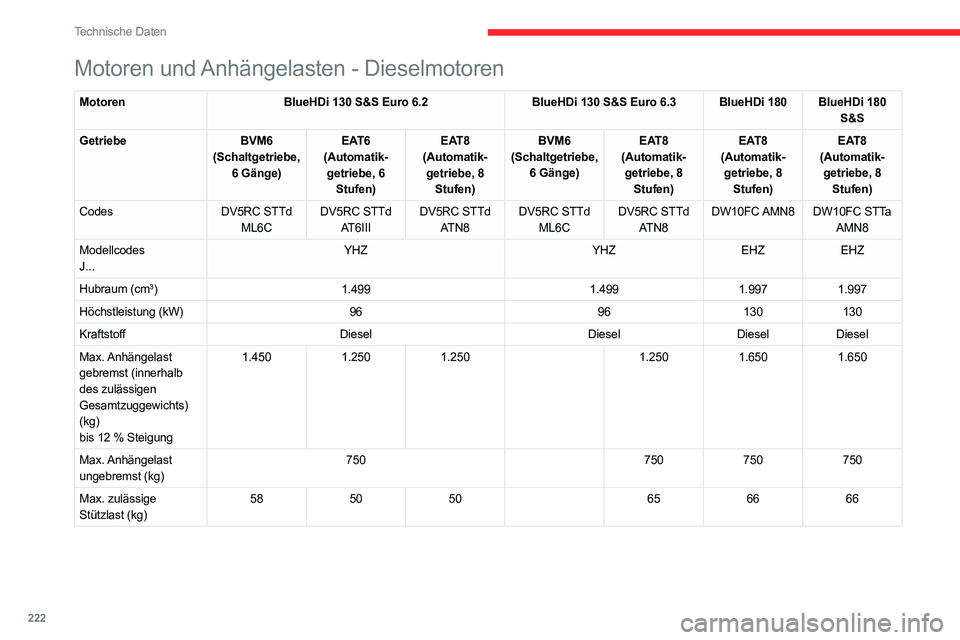

Technische Daten
Motoren und Anhängelasten - Dieselmotoren
MotorenBlueHDi 130 S&S Euro 6.2 BlueHDi 130 S&S Euro 6.3 BlueHDi 180 BlueHDi 180
S&S
Getriebe BVM6
(Schaltgetriebe, 6 Gänge) EAT6
(Automatik- getriebe, 6 Stufen) EAT8
(Automatik- getriebe, 8 Stufen) BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatik- getriebe, 8 Stufen) EAT8
(Automatik- getriebe, 8 Stufen) EAT8
(Automatik- getriebe, 8 Stufen)
Codes DV5RC STTd
ML6C DV5RC STTd
AT6III DV5RC STTd
ATN8 DV5RC STTd
ML6C DV5RC STTd
ATN8 DW10FC AMN8
DW10FC STTa
AMN8
Modellcodes
J... YHZ
YHZEHZEHZ
Hubraum (cm
3) 1.499 1.4991.9971.997
Höchstleistung (kW) 9696130130
Kraftstoff DieselDieselDieselDiesel
Max. Anhängelast
gebremst (innerhalb
des zulässigen
Gesamtzuggewichts)
(kg)
bis 12

% Steigung 1.450
1.2501.250 1.2501.6501.650
Max. Anhängelast
ungebremst (kg) 750
750750750
Max. zulässige
Stützlast (kg) 58
5050 656666
Motor und Anhängelasten - Wiederaufladbarer Hybrid
Hybrid 225 e-EAT8
Motorcode EP6FADTX
Amtl. Varianten-/Versionsbezeichnung
J... DGZ
Max. Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts)\

(kg)
bis 12 % Steigung 1.300
Max. Anhängelast ungebremst (kg) 750
Max. zulässige Stützlast (kg) 65
Benzinmotor PureTech 180
Getriebe Elektronisches Automatikgetriebe, 8 Stufen
Hubraum (cm
3) 1.598
Höchstleistung (kW) 132
Kraftstoff Bleifrei
Elektromotor
Technologie Permanentmagnet-Synchronmotor
Höchstleistung (kW) 80
Batterie
Technologie Lithium-Ionen
Spannung (Volt AC) 240-400
Max. Verbrauch (kWh) 13,2
Kombinierte Leistung (kW) 165

223

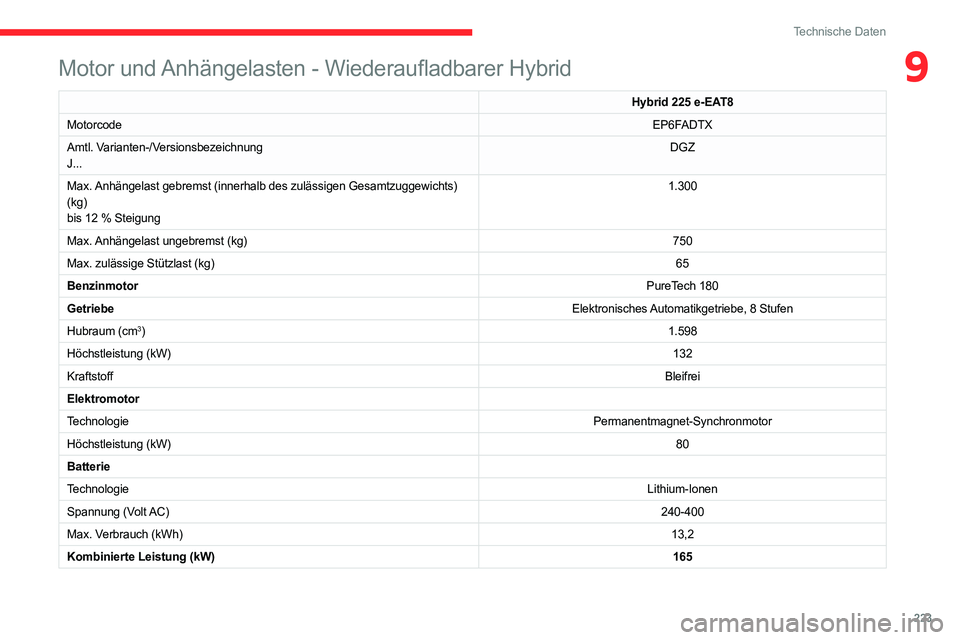

Technische Daten
9Motor und Anhängelasten - Wiederaufladbarer Hybrid
Hybrid 225 e-EAT8
Motorcode EP6FADTX
Amtl. Varianten-/Versionsbezeichnung
J... DGZ
Max. Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts)\

(kg)
bis 12

% Steigung 1.300
Max. Anhängelast ungebremst (kg) 750
Max. zulässige Stützlast (kg) 65
Benzinmotor PureTech 180
Getriebe Elektronisches Automatikgetriebe, 8 Stufen
Hubraum (cm
3) 1.598
Höchstleistung (kW) 132
Kraftstoff Bleifrei
Elektromotor
Technologie Permanentmagnet-Synchronmotor
Höchstleistung (kW) 80
Batterie
Technologie Lithium-Ionen
Spannung (Volt AC) 240-400
Max. Verbrauch (kWh) 13,2
Kombinierte Leistung (kW) 165

224

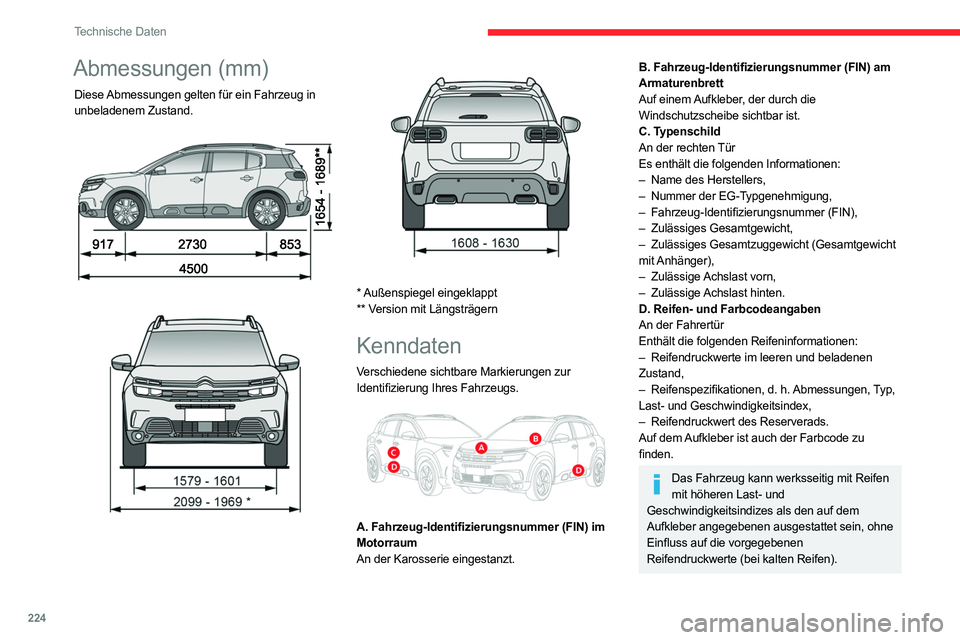

Technische Daten
Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in
unbeladenem Zustand.






* Außenspiegel eingeklappt
** Version mit Längsträgern
Kenndaten
Verschiedene sichtbare Markierungen zur
Identifizierung Ihres Fahrzeugs.


A. Fahrzeug-Identifizierungsnummer (FIN) im
Motorraum
An der Karosserie eingestanzt.
B. Fahrzeug-Identifizierungsnummer (FIN) am
Armaturenbrett
Auf einem Aufkleber, der durch die
Windschutzscheibe sichtbar ist.
C. Typenschild
An der rechten Tür
Es enthält die folgenden Informationen:
–
Name des Herstellers,
–


Nummer der EG-T
ypgenehmigung,
–

Fahrzeug-Identifizierungsnummer (FIN),
–


Zulässiges Gesamtgewicht,
–


Zulässiges Gesamtzuggewicht (Gesamtgewicht

mit Anhänger),
–

Zulässige Achslast
vorn,
–

Zulässige Achslast
hinten.
D. Reifen- und Farbcodeangaben
An der Fahrertür
Enthält die folgenden Reifeninformationen:
–

Reifendruckwerte im leeren und beladenen

Zustand,
–

Reifenspezifikationen, d. h.
Abmessungen, Typ,
Last- und Geschwindigkeitsindex,
–

Reifendruckwert des Reserverads.
Auf dem

Aufkleber ist auch der Farbcode zu
finden.
Das Fahrzeug kann werksseitig mit Reifen mit höheren Last- und
Geschwindigkeitsindizes als den auf dem
Aufkleber angegebenen ausgestattet sein, ohne
Einfluss auf die vorgegebenen
Reifendruckwerte (bei kalten Reifen).

225

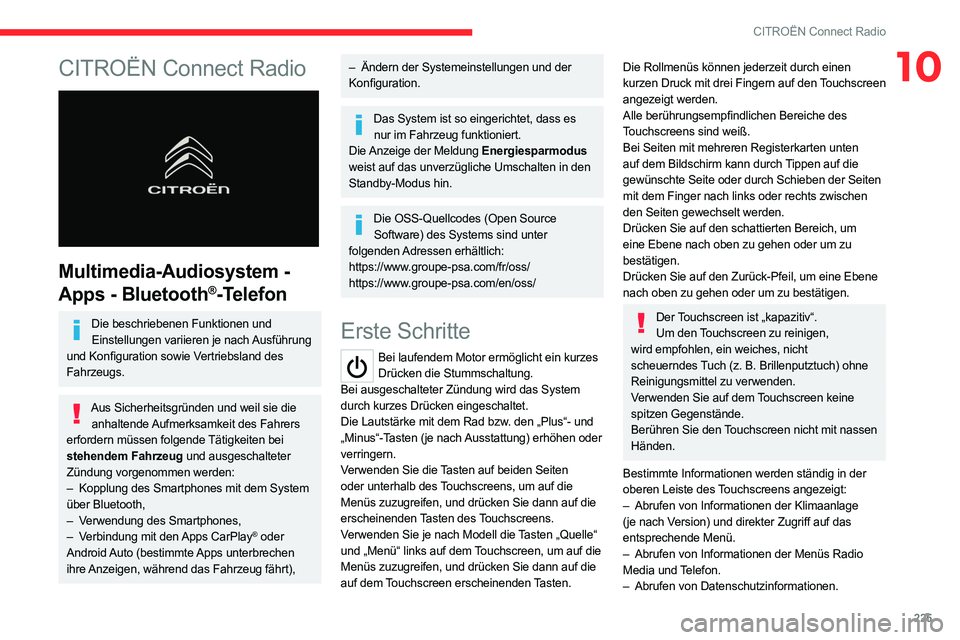

CITROËN Connect Radio
10CITROËN Connect Radio

Multimedia-Audiosystem -
Apps - Bluetooth
®-Telefon
Die beschriebenen Funktionen und Einstellungen variieren je nach Ausführung
und Konfiguration sowie Vertriebsland des
Fahrzeugs.
Aus Sicherheitsgründen und weil sie die anhaltende Aufmerksamkeit des Fahrers
erfordern müssen folgende Tätigkeiten bei
stehendem Fahrzeug und ausgeschalteter
Zündung vorgenommen werden:
–

Kopplung des Smartphones mit dem System

über Bluetooth,
–

V

erwendung des Smartphones,
–

V

erbindung mit den Apps CarPlay
® oder
Android Auto (bestimmte Apps unterbrechen
ihre Anzeigen, während das Fahrzeug fährt),
– Ändern der Systemeinstellungen und der
Konfiguration.
Das System ist so eingerichtet, dass es nur im Fahrzeug funktioniert.
Die Anzeige der Meldung Energiesparmodus
weist auf das unverzügliche Umschalten in den
Standby-Modus hin.
Die OSS-Quellcodes (Open Source Software) des Systems sind unter
folgenden Adressen erhältlich:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Erste Schritte
Bei laufendem Motor ermöglicht ein kurzes Drücken die Stummschaltung.
Bei ausgeschalteter Zündung wird das System
durch kurzes Drücken eingeschaltet.
Die Lautstärke mit dem Rad bzw. den „Plus“- und
„Minus“-Tasten (je nach Ausstattung) erhöhen oder
verringern.
Verwenden Sie die Tasten auf beiden Seiten
oder unterhalb des Touchscreens, um auf die
Menüs zuzugreifen, und drücken Sie dann auf die
erscheinenden Tasten des Touchscreens.
Verwenden Sie je nach Modell die Tasten „Quelle“
und „Menü“ links auf dem Touchscreen, um auf die
Menüs zuzugreifen, und drücken Sie dann auf die
auf dem Touchscreen erscheinenden Tasten.
Die Rollmenüs können jederzeit durch einen
kurzen Druck mit drei Fingern auf den Touchscreen
angezeigt werden.
Alle berührungsempfindlichen Bereiche des
Touchscreens sind weiß.
Bei Seiten mit mehreren Registerkarten unten
auf dem Bildschirm kann durch Tippen auf die
gewünschte Seite oder durch Schieben der Seiten
mit dem Finger nach links oder rechts zwischen
den Seiten gewechselt werden.
Drücken Sie auf den schattierten Bereich, um
eine Ebene nach oben zu gehen oder um zu
bestätigen.
Drücken Sie auf den Zurück-Pfeil, um eine Ebene
nach oben zu gehen oder um zu bestätigen.
Der Touchscreen ist „kapazitiv“. Um den Touchscreen zu reinigen,
wird empfohlen, ein weiches, nicht
scheuerndes Tuch (z. B. Brillenputztuch) ohne
Reinigungsmittel zu verwenden.
Verwenden Sie auf dem Touchscreen keine
spitzen Gegenstände.
Berühren Sie den Touchscreen nicht mit nassen
Händen.
Bestimmte Informationen werden ständig in der
oberen Leiste des Touchscreens angezeigt:
–

Abrufen von Informationen der Klimaanlage

(je nach Version) und direkter Zugriff auf das
entsprechende Menü.
–

Abrufen von Informationen der Menüs Radio

Media und Telefon.
–

Abrufen von Datenschutzinformationen.

226

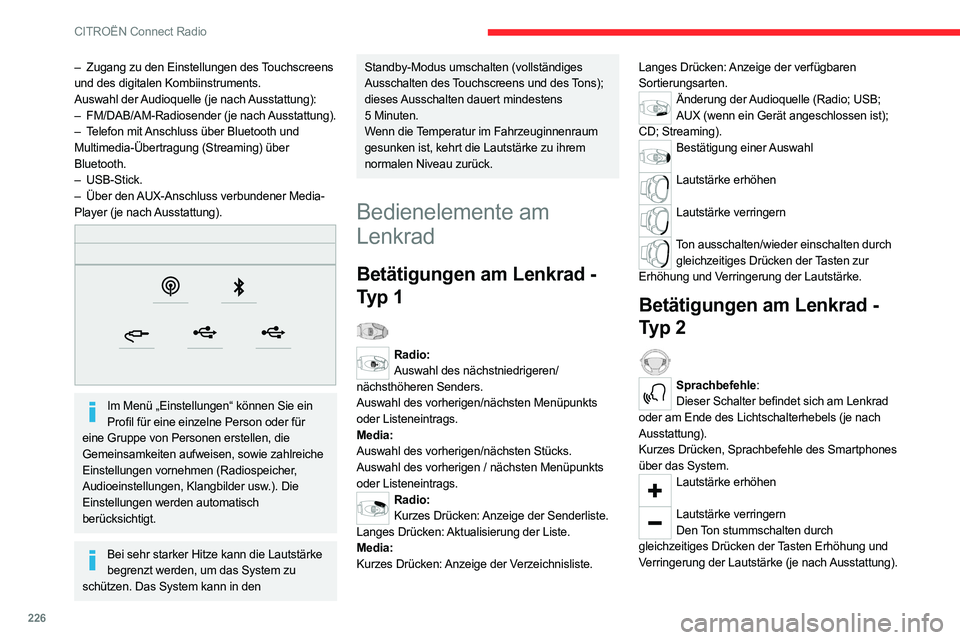

CITROËN Connect Radio
– Zugang zu den Einstellungen des Touchscreens
und des digitalen Kombiinstruments.
Auswahl der Audioquelle (je nach Ausstattung):
–

FM/DAB/AM-Radiosender (je nach
Ausstattung).
–

T
elefon mit Anschluss über Bluetooth und
Multimedia-Übertragung (Streaming) über
Bluetooth.
–
USB-Stick.
–

Über den
AUX-Anschluss verbundener Media-
Player (je nach Ausstattung).


Im Menü „Einstellungen“ können Sie ein Profil für eine einzelne Person oder für
eine Gruppe von Personen erstellen, die
Gemeinsamkeiten aufweisen, sowie zahlreiche
Einstellungen vornehmen (Radiospeicher,
Audioeinstellungen, Klangbilder usw.). Die
Einstellungen werden automatisch
berücksichtigt.
Bei sehr starker Hitze kann die Lautstärke begrenzt werden, um das System zu
schützen. Das System kann in den
Standby-Modus umschalten (vollständiges
Ausschalten des Touchscreens und des Tons);
dieses Ausschalten dauert mindestens
5
Minuten.
Wenn die Temperatur im Fahrzeuginnenraum
gesunken ist, kehrt die Lautstärke zu ihrem
normalen Niveau zurück.
Bedienelemente am
Lenkrad
Betätigungen am Lenkrad -
Typ 1

Radio: Auswahl des nächstniedrigeren/
nächsthöheren Senders.
Auswahl des vorherigen/nächsten Menüpunkts
oder Listeneintrags.
Media:
Auswahl des vorherigen/nächsten Stücks.
Auswahl des vorherigen / nächsten Menüpunkts
oder Listeneintrags.
Radio: Kurzes Drücken: Anzeige der Senderliste.
Langes Drücken: Aktualisierung der Liste.
Media:
Kurzes Drücken: Anzeige der Verzeichnisliste. Langes Drücken: Anzeige der verfügbaren
Sortierungsarten.
Änderung der Audioquelle (Radio; USB;
AUX (wenn ein Gerät angeschlossen ist);
CD; Streaming).
Bestätigung einer Auswahl
Lautstärke erhöhen
Lautstärke verringern
Ton ausschalten/wieder einschalten durch
gleichzeitiges Drücken der Tasten zur
Erhöhung und Verringerung der Lautstärke.
Betätigungen am Lenkrad -
Typ 2

Sprachbefehle: Dieser Schalter befindet sich am Lenkrad
oder am Ende des Lichtschalterhebels (je nach
Ausstattung).
Kurzes Drücken, Sprachbefehle des Smartphones
über das System.
Lautstärke erhöhen
Lautstärke verringern
Den Ton stummschalten durch
gleichzeitiges Drücken der Tasten Erhöhung und
Verringerung der Lautstärke (je nach Ausstattung).

227
CITROËN Connect Radio
10Den Ton wieder einschalten durch Drücken einer
der beiden Lautstärketasten.
Media (kurzes Drücken): Multimediaquelle wechseln.
Telefon (kurzes Drücken): Telefon abheben.
Während eines Gesprächs (kurzes Drücken):
Zugriff auf das Telefonmenü.
Telefon (langes Drücken): Ablehnen eines
ankommenden Anrufs, Auflegen eines laufenden
Anrufs; außerhalb eines laufenden Anrufs, Zugang
zum Telefonmenü.
Radio (drehen): automatische Suche des vorherigen/nächsten Senders.
Media (drehen): vorheriger/nächster Titel,
Verschieben in den Listen.
Kurzes Drücken: Bestätigung einer Auswahl; wird
nichts ausgewählt, Zugriff auf die Speicher.
Radio: Senderliste anzeigen. Media: Titelliste anzeigen.
Radio (gedrückt halten): Liste der empfangbaren
Sender aktualisieren.
Menüs
Apps

Zugriff auf die einstellbaren Geräte.
Radio Media

Auswahl einer Audioquelle oder eines
Radiosenders.
Telefon

Verbindung eines Telefons über Bluetooth®.
Ausführung bestimmter Apps auf einem
über CarPlay
® oder Android Auto verbundenen
Smartphone.
Einstellungen

Einstellen eines persönlichen Profils und/ oder Einstellen von Klang (Balance,
Klangbild usw.) und der Anzeige (Sprache,
Einheiten, Datum, Uhrzeit usw.).

228
CITROËN Connect Radio
Fahren

Aktivieren, Deaktivieren oder Einstellen bestimmter Fahrzeugfunktionen.
Navigation

Parametrierung der Navigation und Wahl des Ziels über CarPlay® oder Android Auto.
Klimaanlage
21,518,5

Verwaltung der verschiedenen Einstellungen von Temperatur und
Gebläsestärke.
Apps
Fotos anzeigen
Stecken Sie einen USB-Stick in den
USB-Anschluss.
Um das System zu schützen, verwenden Sie keinen USB-Verteiler.
Das System kann Ordner und Bilddateien in den
folgenden Formaten lesen: .tiff; .gif; .jpg/jpeg; .bmp
und .png.
Drücken Sie auf Internet-Menü, um die Hauptseite anzuzeigen.
Drücken Sie „Menü Fotos“.
Wählen Sie einen Ordner aus.
Wählen Sie ein Bild aus, um es
anzuzeigen.
Drücken Sie auf diese Taste, um die Details des Fotos anzuzeigen.
Drücken Sie auf den Zurück-Pfeil, um eine Ebene nach oben zu gehen.
Verwaltung der Mitteilungen
Drücken Sie auf Internet-Menü, um die Hauptseite anzuzeigen.
Drücken Sie „SMS“.
Wählen Sie die Registerkarte „SMS“ aus.
Drücken Sie diese Taste, um die
Anzeigeeinstellungen für Meldungen
auszuwählen.
Drücken Sie diese Taste, um nach einem Empfänger zu suchen und ihn
auszuwählen.
Wählen Sie die Registerkarte „Kurznachrichten“ aus.
Drücken Sie diese Taste, um die Anzeigeeinstellungen für Meldungen
auszuwählen.
Drücken Sie diese Taste, um eine neue Mitteilung zu schreiben.
Drücken Sie auf den Papierkorb neben der ausgewählten Mitteilung, um sie zu
löschen.
