CITROEN C5 AIRCROSS 2022 Kezelési útmutató (in Hungarian)

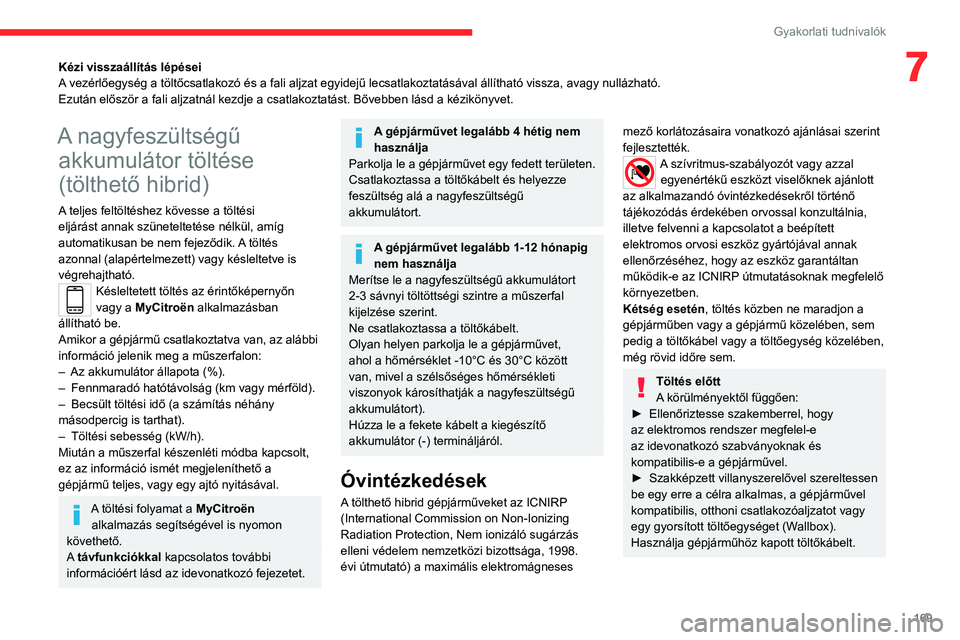

169
Gyakorlati tudnivalók
7Kézi visszaállítás lépései
A vezérlőegység a töltőcsatlakozó és a fali aljzat egyidejű lecsatlakoztatásával állítható vissza, avagy nullázható.
Ezután először a fali aljzatnál kezdje a csatlakoztatást. Bővebben lásd a kézikönyvet.
A nagyfeszültségű akkumulátor töltése
(tölthető hibrid)
A teljes feltöltéshez kövesse a töltési
eljárást annak szüneteltetése nélkül, amíg
automatikusan be nem fejeződik. A töltés
azonnal (alapértelmezett) vagy késleltetve is
végrehajtható.
Késleltetett töltés az érintőképernyőn
vagy a
MyCitroën alkalmazásban
állítható be.
Amikor a gépjármű csatlakoztatva van, az alábbi
információ jelenik meg a műszerfalon:
–

Az akkumulátor állapota (%).
–


Fennmaradó hatótávolság (km vagy mérföld).
–


Becsült töltési idő (a számítás néhány
másodpercig is tarthat).
–


Töltési sebesség (kW/h).
Miután a műszerfal készenléti módba kapcsolt,
ez az információ ismét megjeleníthető a
gépjármű teljes, vagy egy ajtó nyitásával.
A töltési folyamat a MyCitroën alkalmazás segítségével is nyomon
követhető.
A távfunkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
A gépjárművet legalább 4 hétig nem
használja
Parkolja le a gépjárművet egy fedett területen.
Csatlakoztassa a töltőkábelt és helyezze
feszültség alá a nagyfeszültségű
akkumulátort.
A gépjárművet legalább 1-12 hónapig
nem használja
Merítse le a nagyfeszültségű akkumulátort
2-3 sávnyi töltöttségi szintre a műszerfal
kijelzése szerint.
Ne csatlakoztassa a töltőkábelt.
Olyan helyen parkolja le a gépjárművet,
ahol a hőmérséklet -10°C és 30°C között
van, mivel a szélsőséges hőmérsékleti
viszonyok károsíthatják a nagyfeszültségű
akkumulátort).
Húzza le a fekete kábelt a kiegészítő
akkumulátor (-) termináljáról.
Óvintézkedések
A tölthető hibrid gépjárműveket az ICNIRP
(International Commission on Non-Ionizing
Radiation Protection, Nem ionizáló sugárzás
elleni védelem nemzetközi bizottsága, 1998.
évi útmutató) a maximális elektromágneses
mező korlátozásaira vonatkozó ajánlásai szerint
fejlesztették.
A szívritmus-szabályozót vagy azzal egyenértékű eszközt viselőknek ajánlott
az alkalmazandó óvintézkedésekről történő
tájékozódás érdekében orvossal konzultálnia,
illetve felvenni a kapcsolatot a beépített
elektromos orvosi eszköz gyártójával annak
ellenőrzéséhez, hogy az eszköz garantáltan
működik-e az ICNIRP útmutatásoknak megfelelő
környezetben.
Kétség esetén , töltés közben ne maradjon a
gépjárműben vagy a gépjármű közelében, sem
pedig a töltőkábel vagy a töltőegység közelében,
még rövid időre sem.
Töltés előtt
A körülményektől függően:
►

Ellenőriztesse szakemberrel, hogy
az elektromos rendszer megfelel-e
az idevonatkozó szabványoknak és
kompatibilis-e a gépjárművel.
►


Szakképzett villanyszerelővel szereltessen
be egy erre a célra alkalmas, a gépjárművel
kompatibilis, otthoni csatlakozóaljzatot vagy
egy gyorsított töltőegységet (W

allbox).
Használja gépjárműhöz kapott töltőkábelt.

170
Gyakorlati tudnivalók

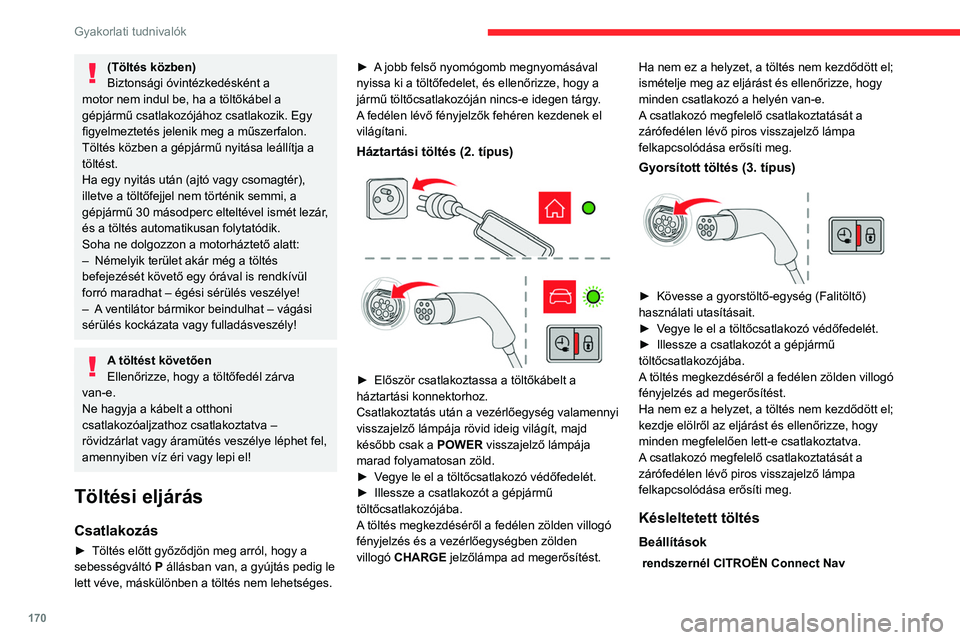

(Töltés közben)
Biztonsági óvintézkedésként a
motor nem indul be, ha a töltőkábel a
gépjármű csatlakozójához csatlakozik. Egy
figyelmeztetés jelenik meg a műszerfalon.
Töltés közben a gépjármű nyitása leállítja a
töltést.
Ha egy nyitás után (ajtó vagy csomagtér),
illetve a töltőfejjel nem történik semmi, a
gépjármű 30 másodperc elteltével ismét lezár,
és a töltés automatikusan folytatódik.
Soha ne dolgozzon a motorháztető alatt:
–

Némelyik terület akár még a töltés
befejezését követő egy órával is rendkívül
forró maradhat – égési sérülés veszélye!
–


A

ventilátor bármikor beindulhat – vágási
sérülés kockázata vagy fulladásveszély!
A töltést követően
Ellenőrizze, hogy a töltőfedél zárva
van-e.
Ne hagyja a kábelt a otthoni
csatlakozóaljzathoz csatlakoztatva –
rövidzárlat vagy áramütés veszélye léphet fel,
amennyiben víz éri vagy lepi el!
Töltési eljárás
Csatlakozás
► Töltés előtt győződjön meg arról, hogy a
sebességváltó P
állásban van, a gyújtás pedig le
lett véve, máskülönben a töltés nem lehetséges. ►

A
jobb felső nyomógomb megnyomásával
nyissa ki a töltőfedelet, és ellenőrizze, hogy a
jármű töltőcsatlakozóján nincs-e idegen tárgy.
A fedélen lévő fényjelzők fehéren kezdenek el
világítani.
Háztartási töltés (2. típus)



► Először csatlakoztassa a töltőkábelt a
háztartási konnektorhoz.
Csatlakoztatás után a vezérlőegység valamennyi
visszajelző lámpája rövid ideig világít, majd
később csak a
POWER visszajelző lámpája
marad folyamatosan zöld.
►

V
egye le el a töltőcsatlakozó védőfedelét.
►

Illessze a csatlakozót a gépjármű
töltőcsatlakozójába.
A

töltés megkezdéséről a fedélen zölden villogó
fényjelzés és a vezérlőegységben zölden
villogó

CHARGE
jelzőlámpa ad megerősítést. Ha nem ez a helyzet, a töltés nem kezdődött el;
ismételje meg az eljárást és ellenőrizze, hogy
minden csatlakozó a helyén van-e.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
felkapcsolódása erősíti meg.
Gyorsított töltés (3. típus)

► Kövesse a gyorstöltő-egység (Falitöltő)
használati utasításait.
►

V
egye le el a töltőcsatlakozó védőfedelét.
►

Illessze a csatlakozót a gépjármű
töltőcsatlakozójába.
A

töltés megkezdéséről a fedélen zölden villogó
fényjelzés ad megerősítést.
Ha nem ez a helyzet, a töltés nem kezdődött el;
kezdje elölről az eljárást és ellenőrizze, hogy
minden megfelelően lett-e csatlakoztatva.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
felkapcsolódása erősíti meg.
Késleltetett töltés
Beállítások
rendszernél CITROËN Connect Nav

171
Gyakorlati tudnivalók

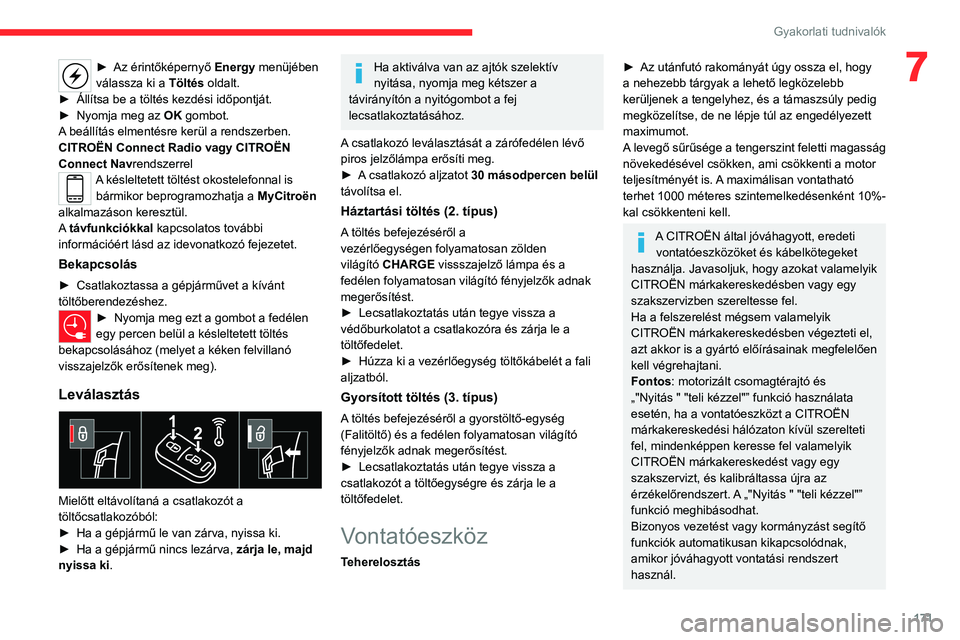

7► Az érintőképernyő Energy menüjében
válassza ki a Töltés oldalt.
►

Állítsa be a töltés kezdési időpontját.
►


Nyomja meg az OK

gombot.
A beállítás elmentésre kerül a rendszerben.
CITROËN Connect Radio vagy CITROËN
Connect Navrendszerrel
A késleltetett töltést okostelefonnal is bármikor beprogramozhatja a MyCitroën
alkalmazáson keresztül.
A távfunkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
Bekapcsolás
► Csatlakoztassa a gépjárművet a kívánt
töltőberendezéshez.
► Nyomja meg ezt a gombot a fedélen
egy percen belül a késleltetett töltés
bekapcsolásához (melyet a kéken felvillanó
visszajelzők erősítenek meg).
Leválasztás

Mielőtt eltávolítaná a csatlakozót a
töltőcsatlakozóból:
►

Ha a gépjármű le van zárva, nyissa ki.
►


Ha a gépjármű nincs lezárva, zárja le, majd
nyissa ki

.
Ha aktiválva van az ajtók szelektív
nyitása, nyomja meg kétszer a
távirányítón a nyitógombot a fej
lecsatlakoztatásához.
A csatlakozó leválasztását a zárófedélen lévő
piros jelzőlámpa erősíti meg.
►

A

csatlakozó aljzatot 30 másodpercen belül
távolítsa el.
Háztartási töltés (2. típus)
A töltés befejezéséről a
vezérlőegységen folyamatosan zölden
világító
CHARGE vissszajelző lámpa és a
fedélen folyamatosan világító fényjelzők adnak
megerősítést.
►

Lecsatlakoztatás után tegye vissza a
védőburkolatot a csatlakozóra és zárja le a
töltőfedelet.
►


Húzza ki a vezérlőegység töltőkábelét a fali
aljzatból.
Gyorsított töltés (3. típus)
A töltés befejezéséről a gyorstöltő-egység
(Falitöltő) és a fedélen folyamatosan világító
fényjelzők adnak megerősítést.
►

Lecsatlakoztatás után tegye vissza a
csatlakozót a töltőegységre és zárja le a
töltőfedelet.
Vontatóeszköz
Teherelosztás
► Az utánfutó rakományát úgy ossza el, hogy
a nehezebb tárgyak a lehető legközelebb
kerüljenek a tengelyhez, és a támaszsúly pedig
megközelítse, de ne lépje túl az engedélyezett
maximumot.
A levegő sűrűsége a tengerszint feletti magasság
növekedésével csökken, ami csökkenti a motor
teljesítményét is. A maximálisan vontatható
terhet 1000 méteres szintemelkedésenként 10%-
kal csökkenteni kell.
A CITROËN által jóváhagyott, eredeti vontatóeszközöket és kábelkötegeket
használja. Javasoljuk, hogy azokat valamelyik
CITROËN márkakereskedésben vagy egy
szakszervizben szereltesse fel.
Ha a felszerelést mégsem valamelyik
CITROËN márkakereskedésben végezteti el,
azt akkor is a gyártó előírásainak megfelelően
kell végrehajtani.
Fontos: motorizált csomagtérajtó és
„"Nyitás " "teli kézzel"” funkció használata
esetén, ha a vontatóeszközt a CITROËN
márkakereskedési hálózaton kívül szerelteti
fel, mindenképpen keresse fel valamelyik
CITROËN márkakereskedést vagy egy
szakszervizt, és kalibráltassa újra az
érzékelőrendszert. A „"Nyitás " "teli kézzel"”
funkció meghibásodhat.
Bizonyos vezetést vagy kormányzást segítő
funkciók automatikusan kikapcsolódnak,
amikor jóváhagyott vontatási rendszert
használ.

172
Gyakorlati tudnivalók

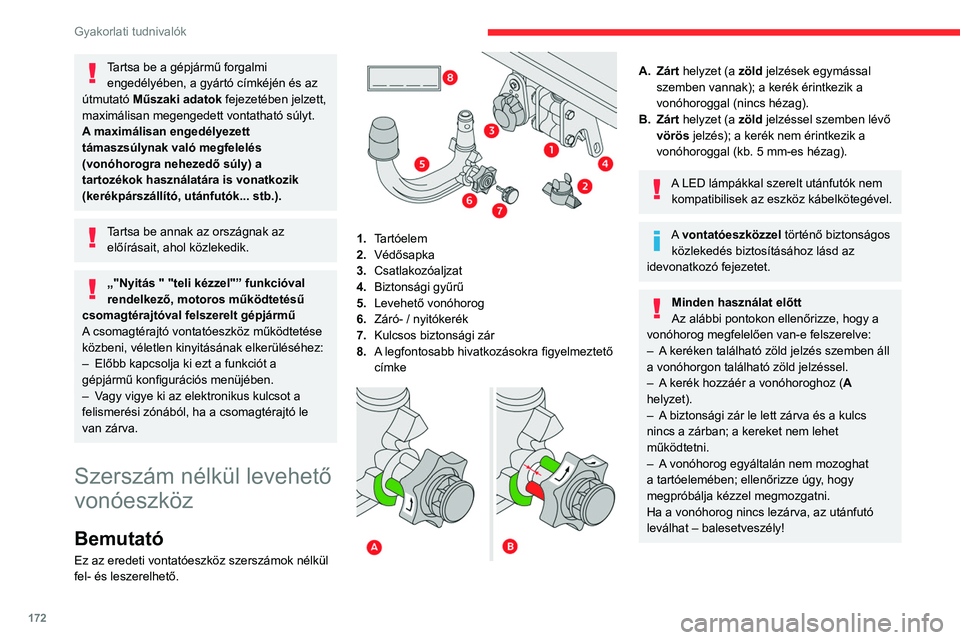

Tartsa be a gépjármű forgalmi engedélyében, a gyártó címkéjén és az
útmutató Műszaki adatok fejezetében jelzett,
maximálisan megengedett vontatható súlyt.
A maximálisan engedélyezett
támaszsúlynak való megfelelés
(vonóhorogra nehezedő súly) a
tartozékok használatára is vonatkozik
(kerékpárszállító, utánfutók... stb.).
Tartsa be annak az országnak az előírásait, ahol közlekedik.
„"Nyitás " "teli kézzel"” funkcióval
rendelkező, motoros működtetésű
csomagtérajtóval felszerelt gépjármű
A csomagtérajtó vontatóeszköz működtetése
közbeni, véletlen kinyitásának elkerüléséhez:
–

Előbb kapcsolja ki ezt a funkciót a
gépjármű konfigurációs menüjében.
–


V

agy vigye ki az elektronikus kulcsot a
felismerési zónából, ha a csomagtérajtó le
van zárva.
Szerszám nélkül levehető
vonóeszköz
Bemutató
Ez az eredeti vontatóeszköz szerszámok nélkül
fel- és leszerelhető.


1. Tartóelem
2. Védősapka
3. Csatlakozóaljzat
4. Biztonsági gyűrű
5. Levehető vonóhorog
6. Záró- / nyitókerék
7. Kulcsos biztonsági zár
8. A legfontosabb hivatkozásokra figyelmeztető
címke


A.Zárt helyzet (a zöld jelzések egymással
szemben vannak); a kerék érintkezik a
vonóhoroggal (nincs hézag).
B. Zárt helyzet (a zöld jelzéssel szemben lévő
vörös jelzés); a kerék nem érintkezik a
vonóhoroggal (kb. 5 mm-es hézag).
A LED lámpákkal szerelt utánfutók nem
kompatibilisek az eszköz kábelkötegével.
A vontatóeszközzel történő biztonságos közlekedés biztosításához lásd az
idevonatkozó fejezetet.
Minden használat előtt
Az alábbi pontokon ellenőrizze, hogy a
vonóhorog megfelelően van-e felszerelve:
–

A

keréken található zöld jelzés szemben áll
a vonóhorgon található zöld jelzéssel.
–

A

kerék hozzáér a vonóhoroghoz ( A
helyzet).
–

A

biztonsági zár le lett zárva és a kulcs
nincs a zárban; a kereket nem lehet
működtetni.
–

A

vonóhorog egyáltalán nem mozoghat
a tartóelemében; ellenőrizze úgy, hogy
megpróbálja kézzel megmozgatni.
Ha a vonóhorog nincs lezárva, az utánfutó
leválhat – balesetveszély!

173
Gyakorlati tudnivalók

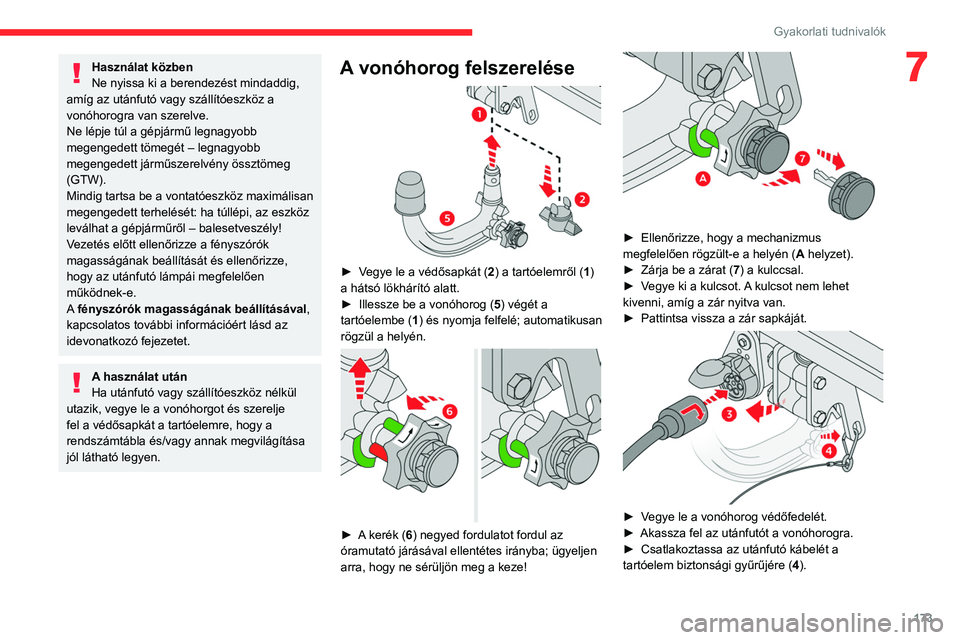

7Használat közben
Ne nyissa ki a berendezést mindaddig,
amíg az utánfutó vagy szállítóeszköz a
vonóhorogra van szerelve.
Ne lépje túl a gépjármű legnagyobb
megengedett tömegét – legnagyobb
megengedett járműszerelvény össztömeg
(GTW).
Mindig tartsa be a vontatóeszköz maximálisan
megengedett terhelését: ha túllépi, az eszköz
leválhat a gépjárműről – balesetveszély!
Vezetés előtt ellenőrizze a fényszórók
magasságának beállítását és ellenőrizze,
hogy az utánfutó lámpái megfelelően
működnek-e.
A fényszórók magasságának beállításával ,
kapcsolatos további információért lásd az
idevonatkozó fejezetet.
A használat után
Ha utánfutó vagy szállítóeszköz nélkül
utazik, vegye le a vonóhorgot és szerelje
fel a védősapkát a tartóelemre, hogy a
rendszámtábla és/vagy annak megvilágítása
jól látható legyen.
A vonóhorog felszerelése

► Vegye le a védősapkát ( 2) a tartóelemről (1)
a hátsó lökhárító alatt.
►

Illessze be a vonóhorog ( 5

) végét a
tartóelembe ( 1) és nyomja felfelé; automatikusan
rögzül a helyén.


► A kerék (6) negyed fordulatot fordul az
óramutató járásával ellentétes irányba; ügyeljen
arra, hogy ne sérüljön meg a keze!


► Ellenőrizze, hogy a mechanizmus
megfelelően rögzült-e a helyén ( A
helyzet).
►

Zárja be a zárat (
7) a kulccsal.
►

V
egye ki a kulcsot. A kulcsot nem lehet
kivenni, amíg a zár nyitva van.
►

Pattintsa vissza a zár sapkáját.

► Vegye le a vonóhorog védőfedelét.
► Akassza fel az utánfutót a vonóhorogra.
►

Csatlakoztassa az utánfutó kábelét a
tartóelem biztonsági gyűrűjére ( 4

).

174
Gyakorlati tudnivalók

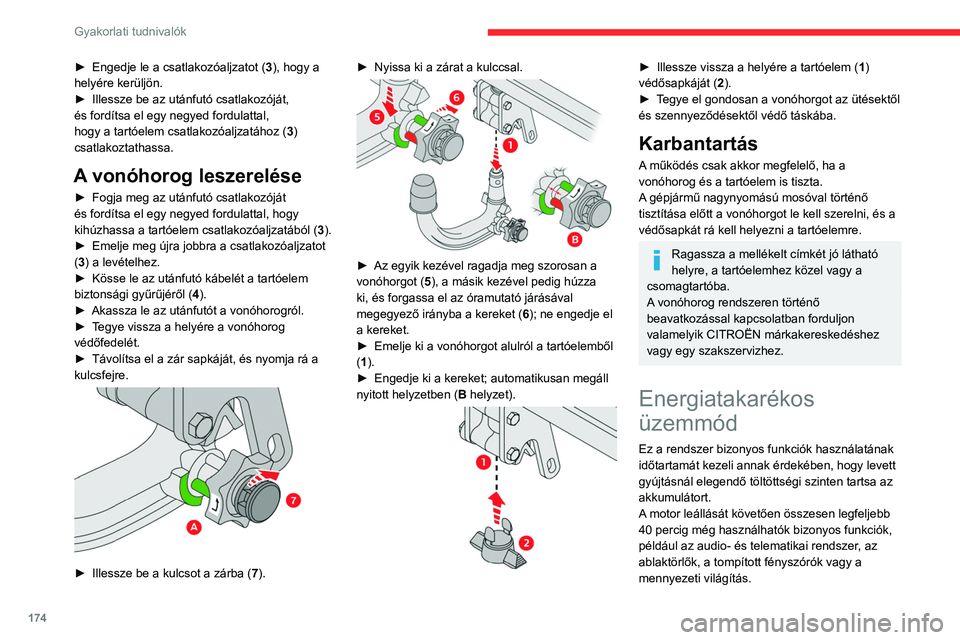

► Engedje le a csatlakozóaljzatot (3 ), hogy a
helyére kerüljön.
►

Illessze be az utánfutó csatlakozóját,
és fordítsa el egy negyed fordulattal,
hogy a tartóelem csatlakozóaljzatához ( 3

)
csatlakoztathassa.
A vonóhorog leszerelése
► Fogja meg az utánfutó csatlakozóját
és fordítsa el egy negyed fordulattal, hogy
kihúzhassa a tartóelem csatlakozóaljzatából ( 3
).
►

Emelje meg újra jobbra a csatlakozóaljzatot
(

3) a levételhez.
►

Kösse le az utánfutó kábelét a tartóelem
biztonsági gyűrűjéről ( 4

).
►

Akassza le az utánfutót a vonóhorogról.
►


T
egye vissza a helyére a vonóhorog
védőfedelét.
►

Távolítsa el a zár sapkáját, és nyomja rá a
kulcsfejre.


► Illessze be a kulcsot a zárba ( 7 ).►
Nyissa ki a zárat a kulccsal.

► Az egyik kezével ragadja meg szorosan a
vonóhorgot ( 5
), a másik kezével pedig húzza
ki, és forgassa el az óramutató járásával
megegyező irányba a kereket ( 6); ne engedje el
a kereket.
►

Emelje ki a vonóhorgot alulról a tartóelemből
(

1).
►

Engedje ki a kereket; automatikusan megáll
nyitott helyzetben (

B helyzet).


► Illessze vissza a helyére a tartóelem ( 1 )
védősapkáját ( 2).
►

T
egye el gondosan a vonóhorgot az ütésektől
és szennyeződésektől védő táskába.
Karbantartás
A működés csak akkor megfelelő, ha a
vonóhorog és a tartóelem is tiszta.
A gépjármű nagynyomású mosóval történő
tisztítása előtt a vonóhorgot le kell szerelni, és a
védősapkát rá kell helyezni a tartóelemre.
Ragassza a mellékelt címkét jó látható
helyre, a tartóelemhez közel vagy a
csomagtartóba.
A vonóhorog rendszeren történő
beavatkozással kapcsolatban forduljon
valamelyik CITROËN márkakereskedéshez
vagy egy szakszervizhez.
Energiatakarékos
üzemmód
Ez a rendszer bizonyos funkciók használatának
időtartamát kezeli annak érdekében, hogy levett
gyújtásnál elegendő töltöttségi szinten tartsa az
akkumulátort.
A motor leállását követően összesen legfeljebb
40 percig még használhatók bizonyos funkciók,
például az audio- és telematikai rendszer, az
ablaktörlők, a tompított fényszórók vagy a
mennyezeti világítás.

175
Gyakorlati tudnivalók

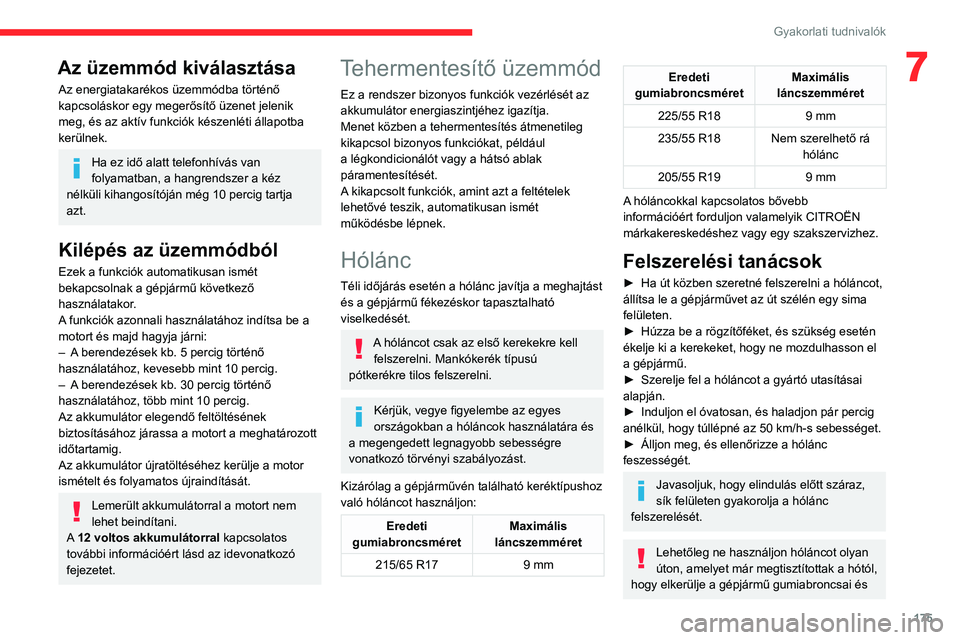

7Az üzemmód kiválasztása
Az energiatakarékos üzemmódba történő
kapcsoláskor egy megerősítő üzenet jelenik
meg, és az aktív funkciók készenléti állapotba
kerülnek.
Ha ez idő alatt telefonhívás van
folyamatban, a hangrendszer a kéz
nélküli kihangosítóján még 10 percig tartja
azt.
Kilépés az üzemmódból
Ezek a funkciók automatikusan ismét
bekapcsolnak a gépjármű következő
használatakor.
A funkciók azonnali használatához indítsa be a
motort és majd hagyja járni:
–

A
berendezések kb. 5 percig történő
használatához, kevesebb mint 10 percig.
–

A
berendezések kb. 30 percig történő
használatához, több mint 10 percig.
Az akkumulátor elegendő feltöltésének
biztosításához járassa a motort a meghatározott
időtartamig.
Az akkumulátor újratöltéséhez kerülje a motor
ismételt és folyamatos újraindítását.
Lemerült akkumulátorral a motort nem
lehet beindítani.
A 12 voltos akkumulátorral kapcsolatos
további információért lásd az idevonatkozó
fejezetet.
Tehermentesítő üzemmód
Ez a rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.
Hólánc
Téli időjárás esetén a hólánc javítja a meghajtást
és a gépjármű fékezéskor tapasztalható
viselkedését.
A hóláncot csak az első kerekekre kell felszerelni. Mankókerék típusú
pótkerékre tilos felszerelni.
Kérjük, vegye figyelembe az egyes
országokban a hóláncok használatára és
a megengedett legnagyobb sebességre
vonatkozó törvényi szabályozást.
Kizárólag a gépjárművén található keréktípushoz
való hóláncot használjon:
Eredeti
gumiabroncsméret Maximális
láncszemméret
215/65 R17 9 mm
Eredeti
gumiabroncsméret Maximális
láncszemméret
225/55 R18 9 mm
235/55 R18 Nem szerelhető rá hólánc
205/55 R19 9 mm
A hóláncokkal kapcsolatos bővebb
információért forduljon valamelyik CITROËN
márkakereskedéshez vagy egy szakszervizhez.
Felszerelési tanácsok
► Ha út közben szeretné felszerelni a hóláncot,
állítsa le a gépjárművet az út szélén egy sima
felületen.
►

Húzza be a rögzítőféket, és szükség esetén
ékelje ki a kerekeket, hogy ne mozdulhasson el
a gépjármű.
►


Szerelje fel a hóláncot a gyártó utasításai
alapján.
►


Induljon el óvatosan, és haladjon pár percig
anélkül, hogy túllépné az 50 km/h-s sebességet.
►


Álljon meg, és ellenőrizze a hólánc
feszességét.
Javasoljuk, hogy elindulás előtt száraz,
sík felületen gyakorolja a hólánc
felszerelését.
Lehetőleg ne használjon hóláncot olyan
úton, amelyet már megtisztítottak a hótól,
hogy elkerülje a gépjármű gumiabroncsai és

176
Gyakorlati tudnivalók

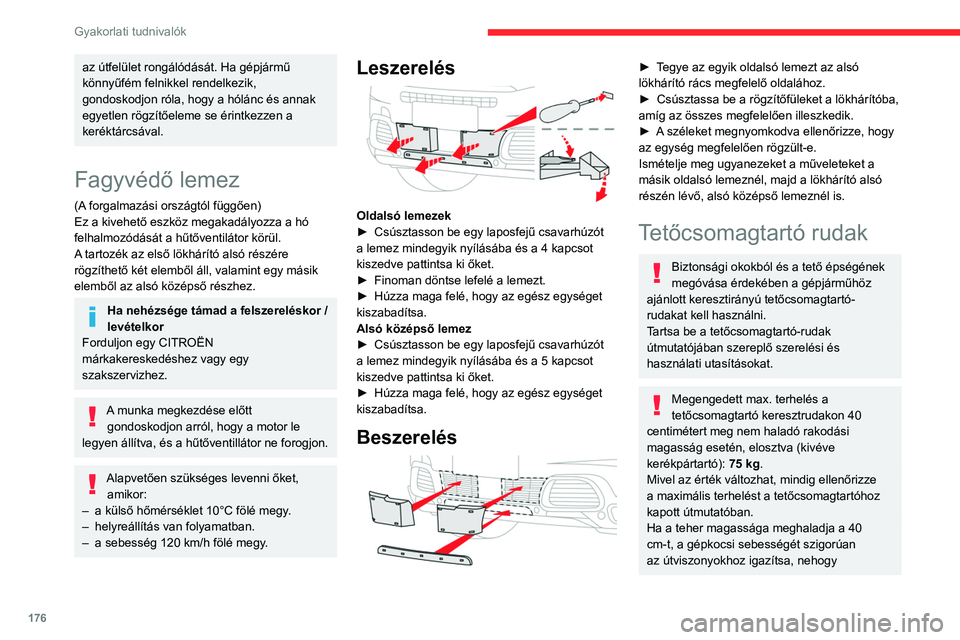

az útfelület rongálódását. Ha gépjármű
könnyűfém felnikkel rendelkezik,
gondoskodjon róla, hogy a hólánc és annak
egyetlen rögzítőeleme se érintkezzen a
keréktárcsával.
Fagyvédő lemez
(A forgalmazási országtól függően)
Ez a kivehető eszköz megakadályozza a hó
felhalmozódását a hűtőventilátor körül.
A tartozék az első lökhárító alsó részére
rögzíthető két elemből áll, valamint egy másik
elemből az alsó középső részhez.
Ha nehézsége támad a felszereléskor /
levételkor
Forduljon egy CITROËN
márkakereskedéshez vagy egy
szakszervizhez.
A munka megkezdése előtt gondoskodjon arról, hogy a motor le
legyen állítva, és a hűtőventillátor ne forogjon.
Alapvetően szükséges levenni őket, amikor:
–

a külső hőmérséklet 10°C fölé megy
.
–

helyreállítás van folyamatban.
–


a sebesség 120
km/h fölé megy.
Leszerelés

Oldalsó lemezek
► Csúsztasson be egy laposfejű csavarhúzót
a lemez mindegyik nyílásába és a 4
kapcsot
kiszedve pattintsa ki őket.
►

Finoman döntse lefelé a lemezt.
►


Húzza maga felé, hogy az egész egységet
kiszabadítsa.
Alsó középső lemez
►


Csúsztasson be egy laposfejű csavarhúzót
a lemez mindegyik nyílásába és a 5

kapcsot
kiszedve pattintsa ki őket.
►

Húzza maga felé, hogy az egész egységet
kiszabadítsa.
Beszerelés

► Tegye az egyik oldalsó lemezt az alsó
lökhárító rács megfelelő oldalához.
►

Csúsztassa be a rögzítőfüleket a lökhárítóba,
amíg az összes megfelelően illeszkedik.
►


A
széleket megnyomkodva ellenőrizze, hogy
az egység megfelelően rögzült-e.
Ismételje meg ugyanezeket a műveleteket a
másik oldalsó lemeznél, majd a lökhárító alsó
részén lévő, alsó középső lemeznél is.
Tetőcsomagtartó rudak
Biztonsági okokból és a tető épségének
megóvása érdekében a gépjárműhöz
ajánlott keresztirányú tetőcsomagtartó-
rudakat kell használni.
Tartsa be a tetőcsomagtartó-rudak
útmutatójában szereplő szerelési és
használati utasításokat.
Megengedett max. terhelés a
tetőcsomagtartó keresztrudakon 40
centimétert meg nem haladó rakodási
magasság esetén, elosztva (kivéve
kerékpártartó): 75
kg.
Mivel az érték változhat, mindig ellenőrizze
a maximális terhelést a tetőcsomagtartóhoz
kapott útmutatóban.
Ha a teher magassága meghaladja a 40
cm-t, a gépkocsi sebességét szigorúan
az útviszonyokhoz igazítsa, nehogy

177
Gyakorlati tudnivalók

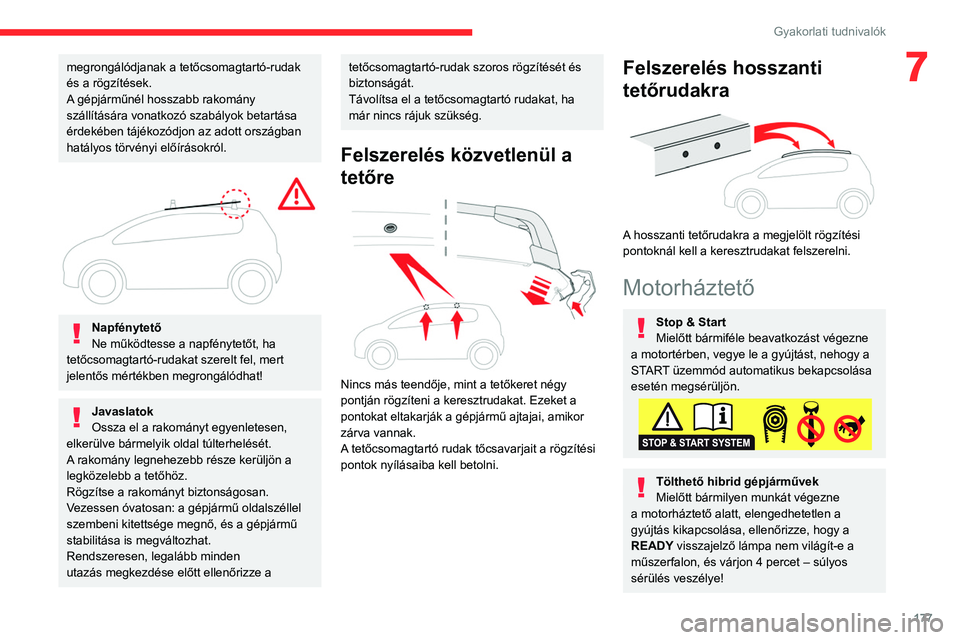

7megrongálódjanak a tetőcsomagtartó-rudak
és a rögzítések.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok betartása
érdekében tájékozódjon az adott országban
hatályos törvényi előírásokról.


Napfénytető
Ne működtesse a napfénytetőt, ha
tetőcsomagtartó-rudakat szerelt fel, mert
jelentős mértékben megrongálódhat!
Javaslatok
Ossza el a rakományt egyenletesen,
elkerülve bármelyik oldal túlterhelését.
A rakomány legnehezebb része kerüljön a
legközelebb a tetőhöz.
Rögzítse a rakományt biztonságosan.
Vezessen óvatosan: a gépjármű oldalszéllel
szembeni kitettsége megnő, és a gépjármű
stabilitása is megváltozhat.
Rendszeresen, legalább minden
utazás megkezdése előtt ellenőrizze a
tetőcsomagtartó-rudak szoros rögzítését és
biztonságát.
Távolítsa el a tetőcsomagtartó rudakat, ha
már nincs rájuk szükség.
Felszerelés közvetlenül a
tetőre


Nincs más teendője, mint a tetőkeret négy
pontján rögzíteni a keresztrudakat. Ezeket a
pontokat eltakarják a gépjármű ajtajai, amikor
zárva vannak.
A tetőcsomagtartó rudak tőcsavarjait a rögzítési
pontok nyílásaiba kell betolni.
Felszerelés hosszanti
tetőrudakra


A hosszanti tetőrudakra a megjelölt rögzítési
pontoknál kell a keresztrudakat felszerelni.
Motorháztető
Stop & Start
Mielőtt bármiféle beavatkozást végezne
a motortérben, vegye le a gyújtást, nehogy a
START üzemmód automatikus bekapcsolása
esetén megsérüljön.
Tölthető hibrid gépjárművek
Mielőtt bármilyen munkát végezne
a motorháztető alatt, elengedhetetlen a
gyújtás kikapcsolása, ellenőrizze, hogy a
READY visszajelző lámpa nem világít-e a
műszerfalon, és várjon 4 percet – súlyos
sérülés veszélye!

178
Gyakorlati tudnivalók

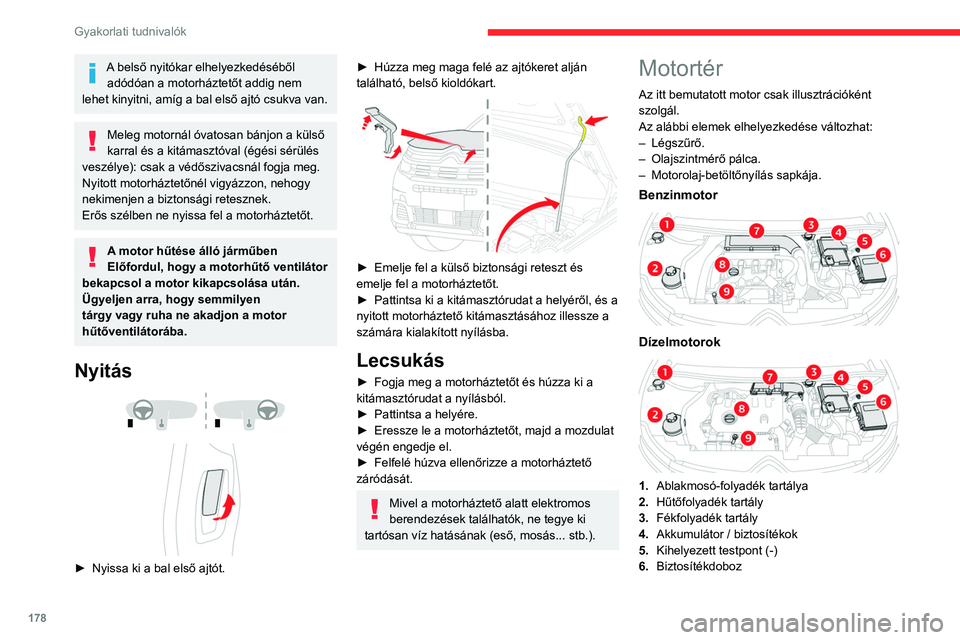

A belső nyitókar elhelyezkedéséből adódóan a motorháztetőt addig nem
lehet kinyitni, amíg a bal első ajtó csukva van.
Meleg motornál óvatosan bánjon a külső
karral és a kitámasztóval (égési sérülés
veszélye): csak a védőszivacsnál fogja meg.
Nyitott motorháztetőnél vigyázzon, nehogy
nekimenjen a biztonsági retesznek.
Erős szélben ne nyissa fel a motorháztetőt.
A motor hűtése álló járműben
Előfordul, hogy a motorhűtő ventilátor
bekapcsol a motor kikapcsolása után.
Ügyeljen arra, hogy semmilyen
tárgy vagy ruha ne akadjon a motor
hűtőventilátorába.
Nyitás



► Nyissa ki a bal első ajtót.
► Húzza meg maga felé az ajtókeret alján
található, belső kioldókart.


► Emelje fel a külső biztonsági reteszt és
emelje fel a motorháztetőt.
►

Pattintsa ki a kitámasztórudat a helyéről, és a
nyitott motorháztető kitámasztásához illessze a
számára kialakított nyílásba.
Lecsukás
► Fogja meg a motorháztetőt és húzza ki a
kitámasztórudat a nyílásból.
►

Pattintsa a helyére.
►


Eressze le a motorháztetőt, majd a mozdulat
végén engedje el.
►


Felfelé húzva ellenőrizze a motorháztető
záródását.
Mivel a motorháztető alatt elektromos
berendezések találhatók, ne tegye ki
tartósan víz hatásának (eső, mosás... stb.).
Motortér
Az itt bemutatott motor csak illusztrációként
szolgál.
Az alábbi elemek elhelyezkedése változhat:
–

Légszűrő.
–


Olajszintmérő pálca.
–


Motorolaj-betöltőnyílás sapkája.
Benzinmotor

Dízelmotorok

1. Ablakmosó-folyadék tartálya
2. Hűtőfolyadék tartály
3. Fékfolyadék tartály
4. Akkumulátor / biztosítékok
5. Kihelyezett testpont (-)
6. Biztosítékdoboz
