CITROEN C5 AIRCROSS 2022 Lietošanas Instrukcija (in Latvian)

189
Gadījumā, ja neizdodas

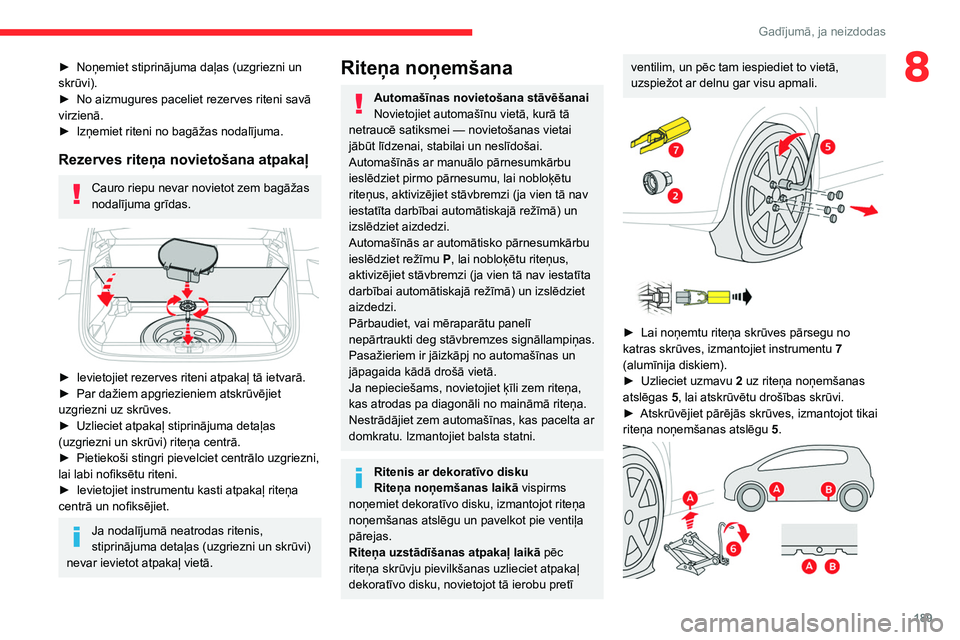

8► Noņemiet stiprinājuma daļas (uzgriezni un
skrūvi).
►

No aizmugures paceliet rezerves riteni savā
virzienā.
►


Izņemiet riteni no bagāžas nodalījuma.
Rezerves riteņa novietošana atpakaļ
Cauro riepu nevar novietot zem bagāžas
nodalījuma grīdas.


► Ievietojiet rezerves riteni atpakaļ tā ietvarā.
► Par dažiem apgriezieniem atskrūvējiet
uzgriezni uz skrūves.
►

Uzlieciet atpakaļ stiprinājuma detaļas
(uzgriezni un skrūvi) riteņa centrā.
►


Pietiekoši stingri pievelciet centrālo uzgriezni,
lai labi nofiksētu riteni.
►


Ievietojiet instrumentu kasti atpakaļ riteņa
centrā un nofiksējiet.
Ja nodalījumā neatrodas ritenis,
stiprinājuma detaļas (uzgriezni un skrūvi)
nevar ievietot atpakaļ vietā.
Riteņa noņemšana
Automašīnas novietošana stāvēšanai
Novietojiet automašīnu vietā, kurā tā
netraucē satiksmei
— novietošanas vietai
jābūt līdzenai, stabilai un neslīdošai.
Automašīnās ar manuālo pārnesumkārbu
ieslēdziet pirmo pārnesumu, lai nobloķētu
riteņus, aktivizējiet stāvbremzi (ja vien tā nav
iestatīta darbībai automātiskajā režīmā) un
izslēdziet aizdedzi.
Automašīnās ar automātisko pārnesumkārbu
ieslēdziet režīmu

P
, lai nobloķētu riteņus,
aktivizējiet stāvbremzi (ja vien tā nav iestatīta
darbībai automātiskajā režīmā) un izslēdziet
aizdedzi.
Pārbaudiet, vai mēraparātu panelī
nepārtraukti deg stāvbremzes signāllampiņas.
Pasažieriem ir jāizkāpj no automašīnas un
jāpagaida kādā drošā vietā.
Ja nepieciešams, novietojiet ķīli zem riteņa,
kas atrodas pa diagonāli no maināmā riteņa.
Nestrādājiet zem automašīnas, kas pacelta ar
domkratu. Izmantojiet balsta statni.
Ritenis ar dekoratīvo disku
Riteņa noņemšanas laikā vispirms
noņemiet dekoratīvo disku, izmantojot riteņa
noņemšanas atslēgu un pavelkot pie ventiļa
pārejas.
Riteņa uzstādīšanas atpakaļ laikā pēc
riteņa skrūvju pievilkšanas uzlieciet atpakaļ
dekoratīvo disku, novietojot tā ierobu pretī
ventilim, un pēc tam iespiediet to vietā,
uzspiežot ar delnu gar visu apmali.




► Lai noņemtu riteņa skrūves pārsegu no
katras skrūves, izmantojiet instrumentu 7
(alumīnija diskiem).
►

Uzlieciet uzmavu

2
uz riteņa noņemšanas
atslēgas
5, lai atskrūvētu drošības skrūvi.
►

Atskrūvējiet pārējās skrūves, izmantojot tikai
riteņa noņemšanas atslēgu


5
.

190
Gadījumā, ja neizdodas

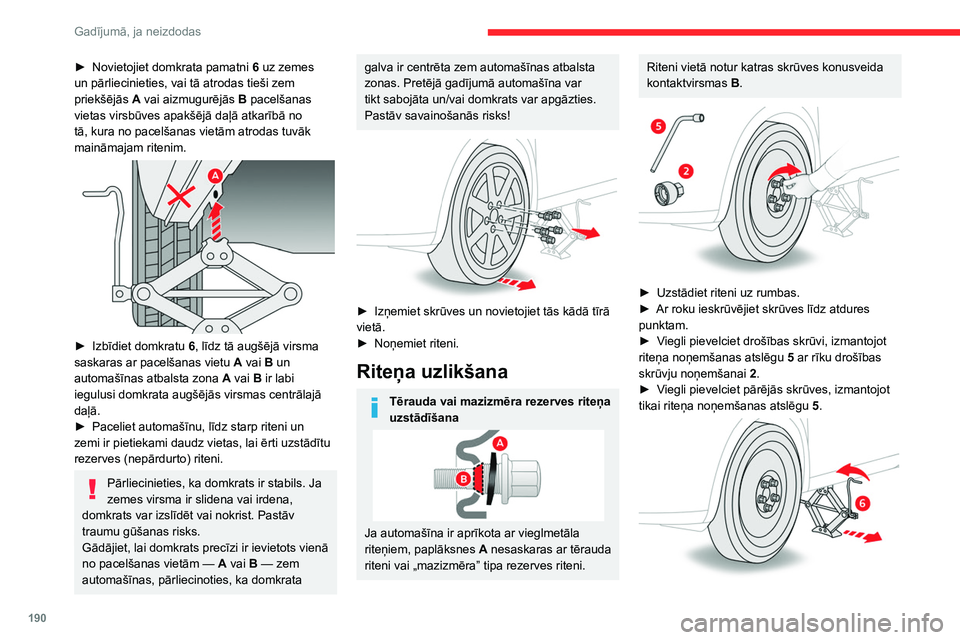

► Novietojiet domkrata pamatni 6 uz zemes
un pārliecinieties, vai tā atrodas tieši zem
priekšējās

A
vai aizmugurējās
B
pacelšanas
vietas virsbūves apakšējā daļā atkarībā no
tā, kura no pacelšanas vietām atrodas tuvāk
maināmajam ritenim.


► Izbīdiet domkratu 6, līdz tā augšējā virsma
saskaras ar pacelšanas vietu A vai B un
automašīnas atbalsta zona

A
vai B ir labi
iegulusi domkrata augšējās virsmas centrālajā
daļā.
►

Paceliet automašīnu, līdz starp riteni un
zemi ir pietiekami daudz vietas, lai ērti uzstādītu
rezerves (nepārdurto) riteni.
Pārliecinieties, ka domkrats ir stabils. Ja
zemes virsma ir slidena vai irdena,
domkrats var izslīdēt vai nokrist. Pastāv
traumu gūšanas risks.
Gādājiet, lai domkrats precīzi ir ievietots vienā
no pacelšanas vietām
— A vai B
— zem
automašīnas, pārliecinoties, ka domkrata
galva ir centrēta zem automašīnas atbalsta
zonas. Pretējā gadījumā automašīna var
tikt sabojāta un/vai domkrats var apgāzties.
Pastāv savainošanās risks!


► Izņemiet skrūves un novietojiet tās kādā tīrā
vietā.
►

Noņemiet riteni.
Riteņa uzlikšana
Tērauda vai mazizmēra rezerves riteņa
uzstādīšana
Ja automašīna ir aprīkota ar vieglmetāla
riteņiem, paplāksnes A nesaskaras ar tērauda
riteni vai „mazizmēra” tipa rezerves riteni.
Riteni vietā notur katras skrūves konusveida
kontaktvirsmas B.


► Uzstādiet riteni uz rumbas.
► Ar roku ieskrūvējiet skrūves līdz atdures
punktam.
►

V
iegli pievelciet drošības skrūvi, izmantojot
riteņa noņemšanas atslēgu

5
ar rīku drošības
skrūvju noņemšanai

2
.
►

V
iegli pievelciet pārējās skrūves, izmantojot
tikai riteņa noņemšanas atslēgu

5
.


► Atkal līdz galam nolaidiet automašīnu.
► Nolaidiet un noņemiet domkratu 6.


► Viegli pievelciet drošības skrūvi, izmantojot
riteņa noņemšanas atslēgu 5 ar rīku drošības
skrūvju noņemšanai 2.
► Pievelciet citas skrūves, izmantojot tikai
riteņa noņemšanas atslēgu 5.
► Uzlieciet visām skrūvēm uzgali (atkarībā no
aprīkojuma).
► Nolieciet instrumentus vietā.
Pēc riteņa nomaiņas
Ievietojiet pārdurto riepu bagāžas nodalījumā
vai — atkarībā no versijas — vispirms noņemiet
centrālo pārklāju, lai novietotu riepu zem grīdas
rezerves riteņa vietā.

191
Gadījumā, ja neizdodas
8► Atkal līdz galam nolaidiet automašīnu.
► Nolaidiet un noņemiet domkratu 6 .


► Viegli pievelciet drošības skrūvi, izmantojot
riteņa noņemšanas atslēgu 5 ar rīku drošības
skrūvju noņemšanai

2
.
►

Pievelciet citas skrūves, izmantojot tikai
riteņa noņemšanas atslēgu


5
.
►

Uzlieciet visām skrūvēm uzgali (atkarībā no
aprīkojuma).
►


Nolieciet instrumentus vietā.
Pēc riteņa nomaiņas
Ievietojiet pārdurto riepu bagāžas nodalījumā
vai — atkarībā no versijas — vispirms noņemiet
centrālo pārklāju, lai novietotu riepu zem grīdas
rezerves riteņa vietā.
Ar mazizmēra rezerves riteni
Dezaktivējiet noteiktas braukšanas
palīgsistēmas (Active Safety Brake, Adaptīvā
kruīza kontrole utt.).
Nepārsniedziet maksimālo atļauto ātrumu
80
km/h.
Aizliegts braukt ar vairāk nekā vienu
mazizmēra rezerves riteni.
Dodieties uz CITROËN pārstāvniecību
vai kvalificētu remontdarbnīcu.
Lūdziet pārbaudīt, vai rezerves riteņa skrūves
ir kārtīgi pievilktas un riepas spiediens ir
atbilstošs.
Uzdodiet speciālistam pārbaudīt pārdurto
riepu. Pēc riepas pārbaudes speciālists
jūs informēs, vai bojāto riepu iespējams
saremontēt vai tā jānomaina.
Spuldzes nomaiņa
Noteiktos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo
lukturu un aizmugures lukturu stikla var
parādīties viegls kondensāta pārklājums; tas
pazudīs dažu minūšu laikā pēc lukturu
ieslēgšanas.
Lukturiem ir polikarbonāta virsma, kas
pārklāta ar aizsargkārtiņu:
–

Netīriet tos ar sausu vai abrazīvu
drāniņu, mazgāšanas līdzekli vai
šķīdinātāju;
–


izmantojiet sūkli un ziepjūdeni vai pH
neitrālu līdzekli;
–


izmantojot augstspiediena mazgātāju
grūti notīrāmu traipu likvidēšanai, nevērsiet
to ilgstoši pret lukturiem vai to malām,
lai nesabojātu to aizsargpārklājumu un
blīvējumu;
Spuldzi drīkst mainīt tikai tad, kad
aizdedze ir izslēgta un lukturi ir bijuši
izslēgti vairākas minūtes. Pastāv nopietna
apdeguma risks!
Nepieskarieties spuldzēm ar pirkstiem.
Izmantojiet neplūksnainu drānu.
Noteikti izmantojiet tikai UV tipa spuldzes, lai
nesabojātu priekšējo lukturi.
Bojāto spuldzi vienmēr nomainiet tikai ar tāda
paša tipa un specifikācijas jaunu spuldzi. Lai
novērstu apgaismojuma disbalansu, mainiet
spuldzes pa pāriem.
Lampu bloku nomaiņa
Veiciet demontāžas darbības apgrieztā
secībā.

192
Gadījumā, ja neizdodas

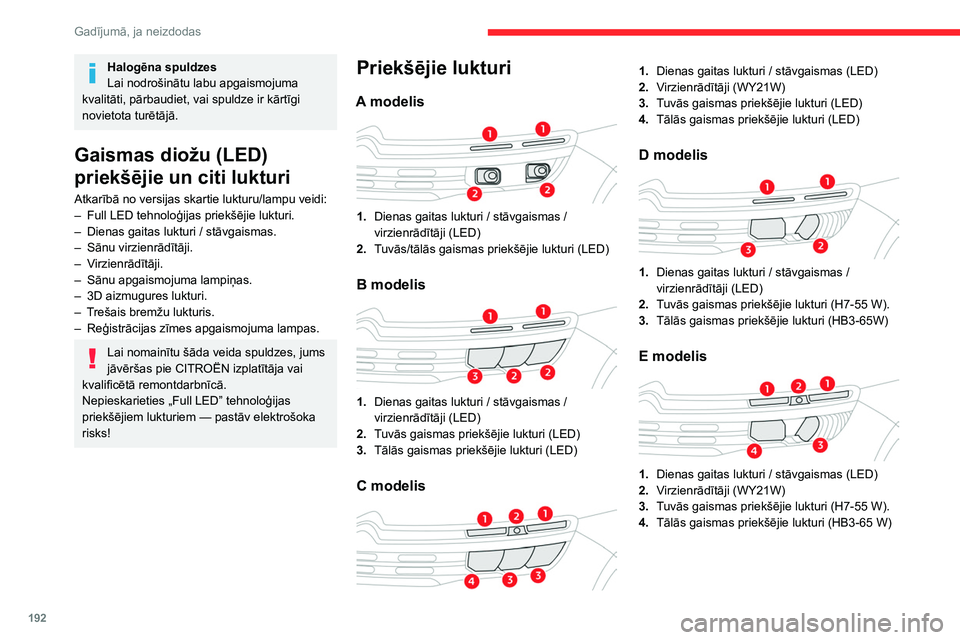

Halogēna spuldzes
Lai nodrošinātu labu apgaismojuma
kvalitāti, pārbaudiet, vai spuldze ir kārtīgi
novietota turētājā.
Gaismas diožu (LED)
priekšējie un citi lukturi
Atkarībā no versijas skartie lukturu/lampu veidi:
– Full LED tehnoloģijas priekšējie lukturi.
–

Dienas gaitas lukturi
/ stāvgaismas.
–

Sānu virzienrādītāji.
–


V
irzienrādītāji.
–

Sānu apgaismojuma lampiņas.
–


3D aizmugures lukturi.
–


T
rešais bremžu lukturis.
–

Reģistrācijas zīmes apgaismojuma lampas.
Lai nomainītu šāda veida spuldzes, jums
jāvēršas pie CITROËN izplatītāja vai
kvalificētā remontdarbnīcā.
Nepieskarieties „Full LED” tehnoloģijas
priekšējiem lukturiem
— pastāv elektrošoka
risks!
Priekšējie lukturi
A modelis

1. Dienas gaitas lukturi / stāvgaismas /
virzienrādītāji (LED)
2. Tuvās/tālās gaismas priekšējie lukturi (LED)
B modelis

1.Dienas gaitas lukturi / stāvgaismas /
virzienrādītāji (LED)
2. Tuvās gaismas priekšējie lukturi (LED)
3. Tālās gaismas priekšējie lukturi (LED)
C modelis

1.Dienas gaitas lukturi / stāvgaismas (LED)
2. Virzienrādītāji (WY21W)
3. Tuvās gaismas priekšējie lukturi (LED)
4. Tālās gaismas priekšējie lukturi (LED)
D modelis

1.Dienas gaitas lukturi / stāvgaismas /
virzienrādītāji (LED)
2. Tuvās gaismas priekšējie lukturi (H7-55
W).
3. Tālās gaismas priekšējie lukturi (HB3-65W)
E modelis

1.Dienas gaitas lukturi / stāvgaismas (LED)
2. Virzienrādītāji (WY21W)
3. Tuvās gaismas priekšējie lukturi (H7-55
W).
4. Tālās gaismas priekšējie lukturi (HB3-65
W)
Virzienrādītāji
Ja virzienrādītāja (labās vai kreisās
puses) lampiņa mirgo ātrāk nekā parasti,
tas liecina par attiecīgās puses spuldzes
bojājumu.


► Pagrieziet spuldzes turētāju par ceturtdaļu
pagrieziena pretēji pulksteņrādītāja kustības
virzienam.
► Pavelciet spuldzi un spuldzes turētāja bloku
atpakaļ.
► Nomainiet spuldzi.
Dzeltenas krāsas spuldzes, piemēram,
virzienrādītāju spuldzes, ir jānomaina ar
tādas pašas krāsas un specifikācijas
spuldzēm.

193
Gadījumā, ja neizdodas
8Virzienrādītāji
Ja virzienrādītāja (labās vai kreisās
puses) lampiņa mirgo ātrāk nekā parasti,
tas liecina par attiecīgās puses spuldzes
bojājumu.


► Pagrieziet spuldzes turētāju par ceturtdaļu
pagrieziena pretēji pulksteņrādītāja kustības
virzienam.
►

Pavelciet spuldzi un spuldzes turētāja bloku
atpakaļ.
►


Nomainiet spuldzi.
Dzeltenas krāsas spuldzes, piemēram,
virzienrādītāju spuldzes, ir jānomaina ar
tādas pašas krāsas un specifikācijas
spuldzēm.
Tālās gaismas priekšējie lukturi


► Noņemiet aizsargpārvalku.
► Atvienojiet spuldzes savienotāju.
►

Grieziet spuldzes turētāju pretēji
pulksteņrādītāja kustības virzienam.
►


Izņemiet spuldzi un to nomainiet.
Tuvās gaismas priekšējie lukturi


► Noņemiet aizsargpārvalku.
► Atvienojiet spuldzes savienotāju.
►

Pagrieziet spuldzi par ceturtdaļu apgrieziena
pretēji pulksteņrādītāja virzienam un nomainiet
to.
Miglas lukturi (P21W)


► Dekoratīvās uzlikas caurumā ievietojiet
plakangalvas skrūvgriezi.
►

Lai atāķētu miglas lukturu dekoratīvo uzliku,
pavelciet un sašķiebiet.
►


Ar
Torx skrūvgrieža palīdzību noņemiet divas
moduļa stiprinājuma skrūves.
►

Izņemiet moduli no tā ligzdas.

► Atvienojiet spuldzes turētāja savienotāju.
► Pagrieziet spuldzes turētāju par ceturtdaļu
apgrieziena un izņemiet to.
►

Nomainiet to.

194
Gadījumā, ja neizdodas

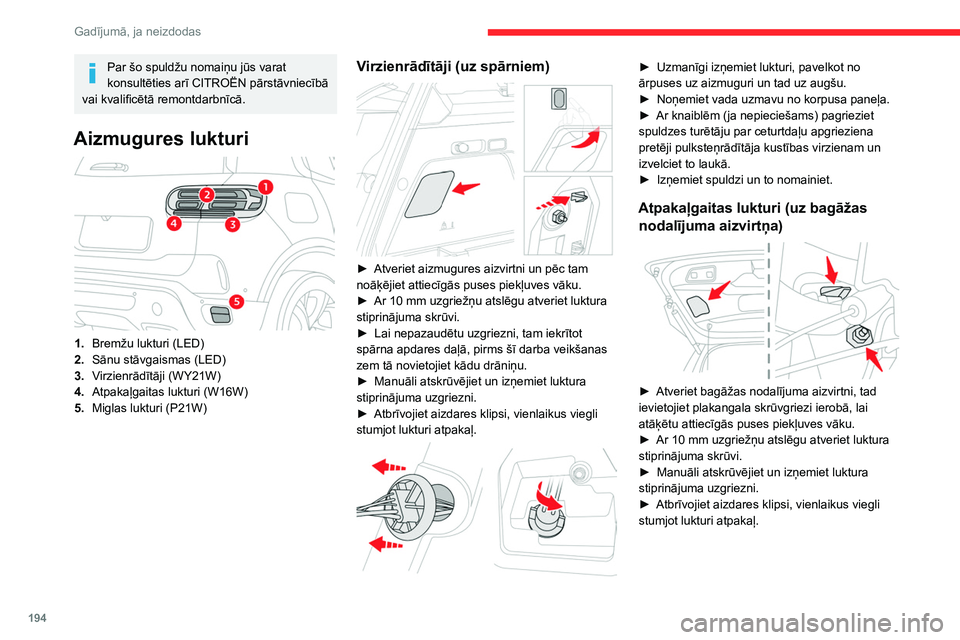

Par šo spuldžu nomaiņu jūs varat
konsultēties arī CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Aizmugures lukturi

1. Bremžu lukturi (LED)
2. Sānu stāvgaismas
(LED)
3. Virzienrādītāji (WY21W)
4. Atpakaļgaitas lukturi (W16W)
5. Miglas lukturi (P21W)
Virzienrādītāji (uz spārniem)

► Atveriet aizmugures aizvirtni un pēc tam
noāķējiet attiecīgās puses piekļuves vāku.
►

Ar 10
mm uzgriežņu atslēgu atveriet luktura
stiprinājuma skrūvi.
►

Lai nepazaudētu uzgriezni, tam iekrītot
spārna apdares daļā, pirms šī darba veikšanas
zem tā novietojiet kādu drāniņu.
►


Manuāli atskrūvējiet un izņemiet luktura
stiprinājuma uzgriezni.
►


Atbrīvojiet aizdares klipsi, vienlaikus viegli
stumjot lukturi atpakaļ.


► Uzmanīgi izņemiet lukturi, pavelkot no
ārpuses uz aizmuguri un tad uz augšu.
►

Noņemiet vada uzmavu no korpusa paneļa.
►


Ar knaiblēm (ja nepieciešams) pagrieziet
spuldzes turētāju par ceturtdaļu apgrieziena
pretēji pulksteņrādītāja kustības virzienam un
izvelciet to laukā.
►


Izņemiet spuldzi un to nomainiet.
Atpakaļgaitas lukturi (uz bagāžas nodalījuma aizvirtņa)


► Atveriet bagāžas nodalījuma aizvirtni, tad
ievietojiet plakangala skrūvgriezi ierobā, lai
atāķētu attiecīgās puses piekļuves vāku.
►

Ar 10
mm uzgriežņu atslēgu atveriet luktura
stiprinājuma skrūvi.
►

Manuāli atskrūvējiet un izņemiet luktura
stiprinājuma uzgriezni.
►


Atbrīvojiet aizdares klipsi, vienlaikus viegli
stumjot lukturi atpakaļ.


► Uzmanīgi izņemiet lukturi, pavelkot no
ārpuses uz aizmuguri.
► Atvienojiet luktura savienotāju, piespiežot tā
abas puses.
► Pagrieziet spuldzes turētāju par ceturtdaļu
apgrieziena un izņemiet to.
► Izņemiet spuldzi un to nomainiet.
Miglas lukturi

Šīs spuldzes nomaina no aizmugurējā bufera
ārpuses.
► Pabāziet roku zem bufera.
► Pagrieziet spuldzes turētāju par ceturtdaļu
apgrieziena un izņemiet to.
► Pagrieziet spuldzi par ceturtdaļu apgrieziena
un nomainiet to.

195
Gadījumā, ja neizdodas
8

► Uzmanīgi izņemiet lukturi, pavelkot no
ārpuses uz aizmuguri.
►

Atvienojiet luktura savienotāju, piespiežot tā
abas puses.
►


Pagrieziet spuldzes turētāju par ceturtdaļu
apgrieziena un izņemiet to.
►


Izņemiet spuldzi un to nomainiet.
Miglas lukturi

Šīs spuldzes nomaina no aizmugurējā bufera
ārpuses.
►
Pabāziet roku zem bufera.
►


Pagrieziet spuldzes turētāju par ceturtdaļu
apgrieziena un izņemiet to.
►


Pagrieziet spuldzi par ceturtdaļu apgrieziena
un nomainiet to.
Ja spuldzes nomaiņa notiek dažas
minūtes pēc aizdedzes izslēgšanas,
uzmanieties un nepieskarieties izpūtējam, jo
pastāv apdegumu risks.
Aizmugurējās numura zīmes apgaismojuma spuldzītes (W5W)


► Ievietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs.
►

Lai tas atknipsētos, paspiediet to uz āru.
►


Noņemiet caurspīdīgo daļu.
►


Nomainiet bojāto spuldzīti.
Lai ieliktu vietā, spiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas.
Salona apgaismojums
PlafoniPriekšējais plafons

Aizmugurējais plafons

Lai nomainītu šāda tipa lampu, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

196
Gadījumā, ja neizdodas

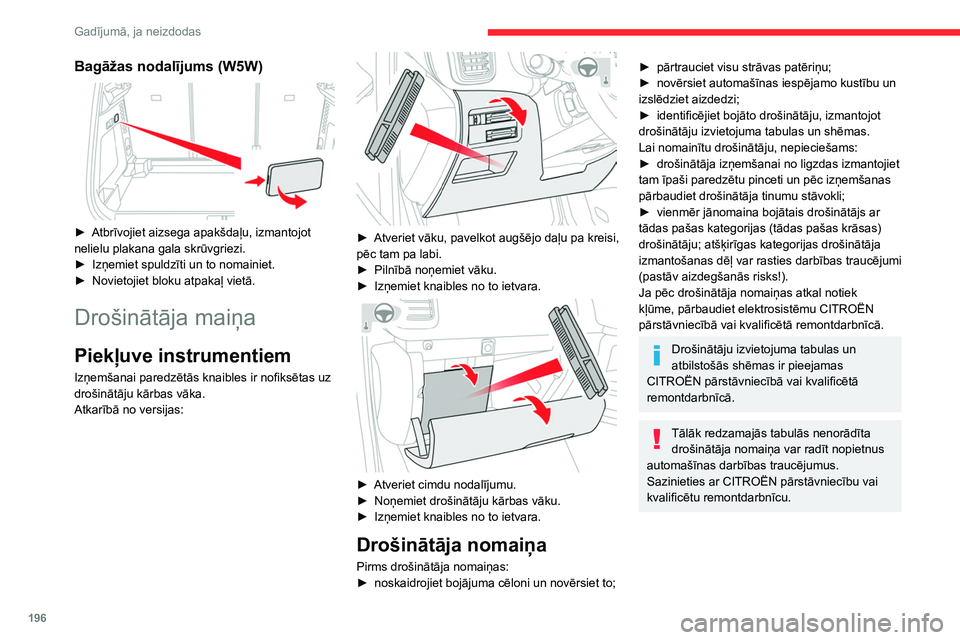

Bagāžas nodalījums (W5W)

► Atbrīvojiet aizsega apakšdaļu, izmantojot
nelielu plakana gala skrūvgriezi.
►

Izņemiet spuldzīti un to nomainiet.
►


Novietojiet bloku atpakaļ vietā.
Drošinātāja maiņa
Piekļuve instrumentiem
Izņemšanai paredzētās knaibles ir nofiksētas uz
drošinātāju kārbas vāka.
Atkarībā no versijas:


► Atveriet vāku, pavelkot augšējo daļu pa kreisi,
pēc tam pa labi.
►

Pilnībā noņemiet vāku.
►


Izņemiet knaibles no to ietvara.

► Atveriet cimdu nodalījumu.
► Noņemiet drošinātāju kārbas vāku.
►

Izņemiet knaibles no to ietvara.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas:
► noskaidrojiet bojājuma cēloni un novērsiet to;
► pārtrauciet visu strāvas patēriņu;
► novērsiet automašīnas iespējamo kustību un
izslēdziet aizdedzi;
►

identificējiet bojāto drošinātāju, izmantojot
drošinātāju izvietojuma tabulas un shēmas.
Lai nomainītu drošinātāju, nepieciešams:
►


drošinātāja izņemšanai no ligzdas izmantojiet
tam īpaši paredzētu pinceti un pēc izņemšanas
pārbaudiet drošinātāja tinumu stāvokli;
►


vienmēr jānomaina bojātais drošinātājs ar
tādas pašas kategorijas (tādas pašas krāsas)
drošinātāju; atšķirīgas kategorijas drošinātāja
izmantošanas dēļ var rasties darbības traucējumi
(pastāv aizdegšanās risks!).
Ja pēc drošinātāja nomaiņas atkal notiek
kļūme, pārbaudiet elektrosistēmu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Drošinātāju izvietojuma tabulas un
atbilstošās shēmas ir pieejamas
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Tālāk redzamajās tabulās nenorādīta drošinātāja nomaiņa var radīt nopietnus
automašīnas darbības traucējumus.
Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.

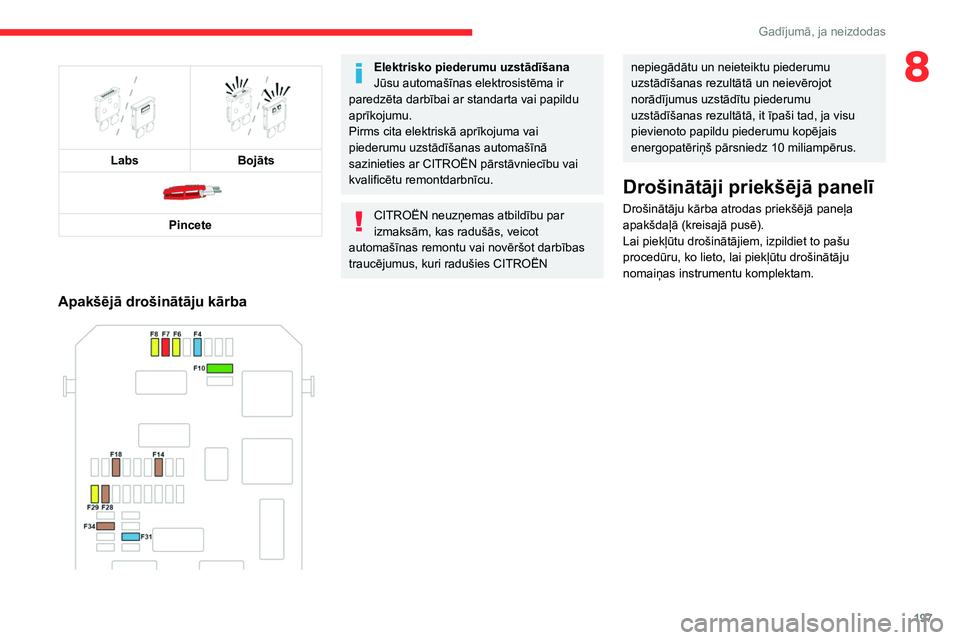

Apakšējā drošinātāju kārba

197
Gadījumā, ja neizdodas
8

Labs
Bojāts

Pincete
Elektrisko piederumu uzstādīšana
Jūsu automašīnas elektrosistēma ir
paredzēta darbībai ar standarta vai papildu
aprīkojumu.
Pirms cita elektriskā aprīkojuma vai
piederumu uzstādīšanas automašīnā
sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
CITROËN neuzņemas atbildību par
izmaksām, kas radušās, veicot
automašīnas remontu vai novēršot darbības
traucējumus, kuri radušies CITROËN
nepiegādātu un neieteiktu piederumu
uzstādīšanas rezultātā un neievērojot
norādījumus uzstādītu piederumu
uzstādīšanas rezultātā, it īpaši tad, ja visu
pievienoto papildu piederumu kopējais
energopatēriņš pārsniedz 10 miliampērus.
Drošinātāji priekšējā panelī
Drošinātāju kārba atrodas priekšējā paneļa
apakšdaļā (kreisajā pusē).
Lai piekļūtu drošinātājiem, izpildiet to pašu
procedūru, ko lieto, lai piekļūtu drošinātāju
nomaiņas instrumentu komplektam.
Apakšējā drošinātāju kārba

198
Gadījumā, ja neizdodas

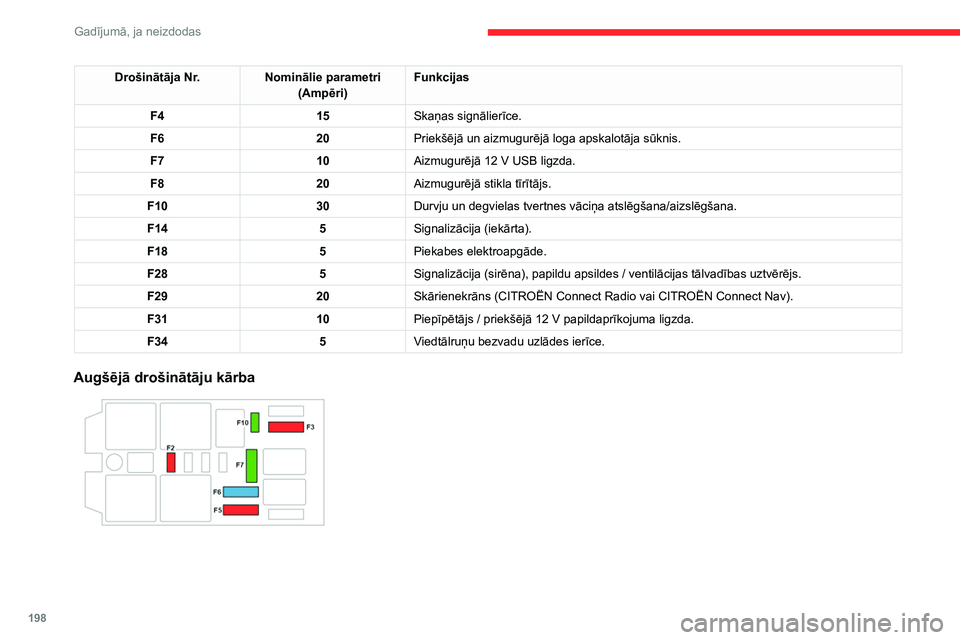

Drošinātāja Nr.Nominālie parametri
(Ampēri) Funkcijas
F4 15Skaņas signālierīce.
F6 20Priekšējā un aizmugurējā loga apskalotāja sūknis.
F7 10Aizmugurējā 12
V USB ligzda.
F8 20Aizmugurējā stikla tīrītājs.
F10 30Durvju un degvielas tvertnes vāciņa atslēgšana/aizslēgšana.
F14 5Signalizācija (iekārta).
F18 5Piekabes elektroapgāde.
F28 5Signalizācija (sirēna), papildu apsildes
/ ventilācijas tālvadības uztvērējs.
F29 20Skārienekrāns (CITROËN Connect Radio vai CITROËN Connect Nav).
F31 10Piepīpētājs
/ priekšējā 12 V papildaprīkojuma ligzda.
F34 5Viedtālruņu bezvadu uzlādes ierīce.
Augšējā drošinātāju kārba

Drošinātāji motora
nodalījumā
Drošinātāju kārba atrodas zem motora
nodalījuma pārsega blakus akumulatoram.
