CITROEN C5 AIRCROSS 2022 Manuales de Empleo (in Spanish)

199
En caso de avería
8

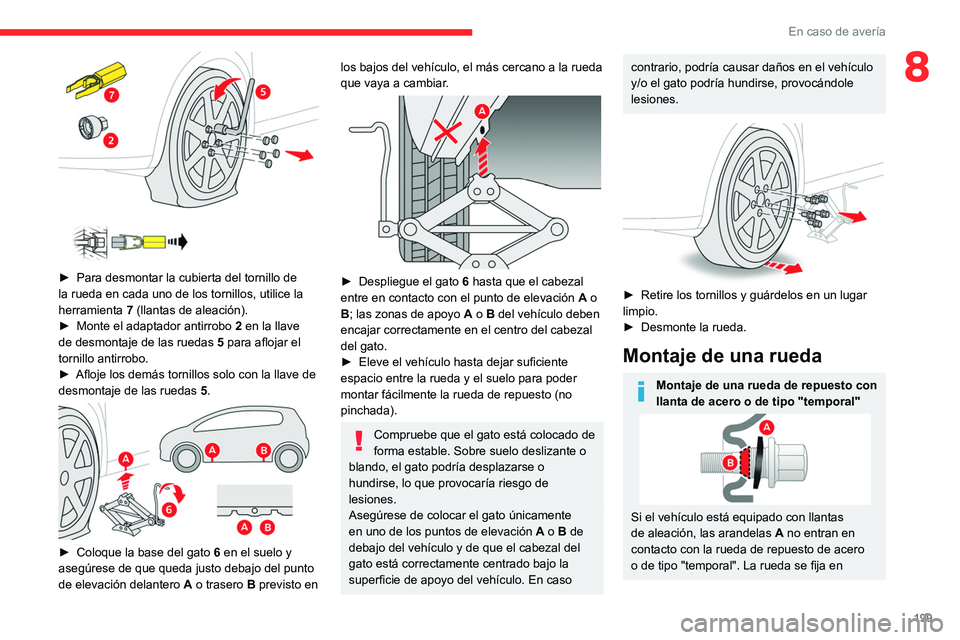

► Para desmontar la cubierta del tornillo de
la rueda en cada uno de los tornillos, utilice la
herramienta 7
(llantas de aleación).
►

Monte el adaptador antirrobo 2

en la llave
de desmontaje de las ruedas 5 para aflojar el
tornillo antirrobo.
►

Afloje los demás tornillos solo con la llave de
desmontaje de las ruedas 5

.


► Coloque la base del gato 6 en el suelo y
asegúrese de que queda justo debajo del punto
de elevación delantero A o trasero B previsto en
los bajos del vehículo, el más cercano a la rueda
que vaya a cambiar.


► Despliegue el gato 6 hasta que el cabezal
entre en contacto con el punto de elevación A o
B; las zonas de apoyo A o B del vehículo deben
encajar correctamente en el centro del cabezal
del gato.
►

Eleve el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para poder
montar fácilmente la rueda de repuesto (no
pinchada).
Compruebe que el gato está colocado de
forma estable. Sobre suelo deslizante o
blando, el gato podría desplazarse o
hundirse, lo que provocaría riesgo de
lesiones.
Asegúrese de colocar el gato únicamente
en uno de los puntos de elevación A o B de
debajo del vehículo y de que el cabezal del
gato está correctamente centrado bajo la
superficie de apoyo del vehículo. En caso
contrario, podría causar daños en el vehículo
y/o el gato podría hundirse, provocándole
lesiones.


► Retire los tornillos y guárdelos en un lugar
limpio.
►

Desmonte la rueda.
Montaje de una rueda
Montaje de una rueda de repuesto con
llanta de acero o de tipo "temporal"
Si el vehículo está equipado con llantas
de aleación, las arandelas A no entran en
contacto con la rueda de repuesto de acero
o de tipo "temporal". La rueda se fija en

200
En caso de avería

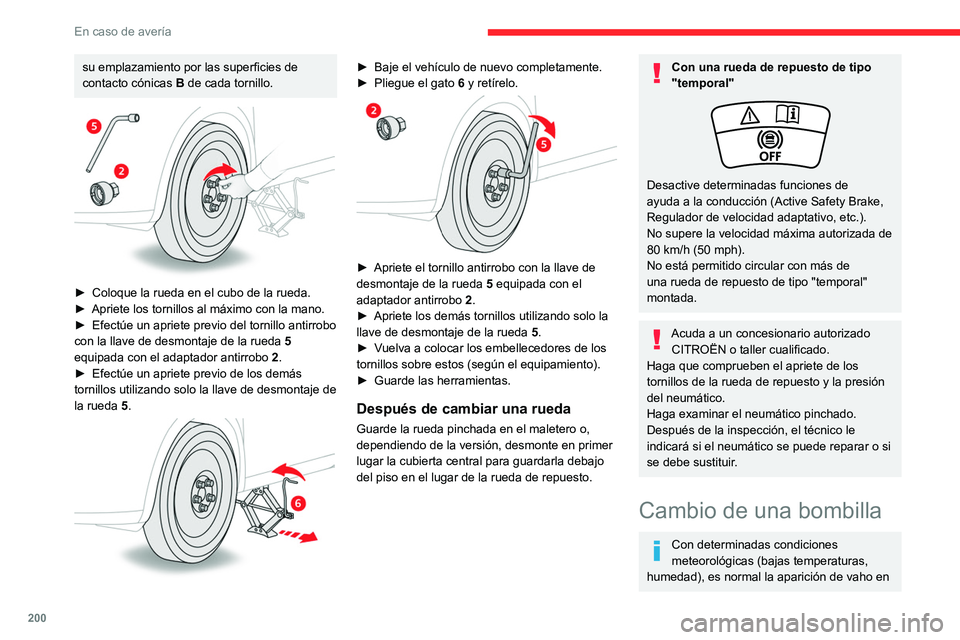

su emplazamiento por las superficies de
contacto cónicas B de cada tornillo.


► Coloque la rueda en el cubo de la rueda.
► Apriete los tornillos al máximo con la mano.
►

Efectúe un apriete previo del tornillo antirrobo
con la llave de desmontaje de la rueda 5


equipada con el adaptador antirrobo 2.
►

Efectúe un apriete previo de los demás
tornillos utilizando solo la llave de desmontaje de
la rueda 5

.


► Baje el vehículo de nuevo completamente.
► Pliegue el gato 6
y retírelo.


► Apriete el tornillo antirrobo con la llave de
desmontaje de la rueda 5
equipada con el
adaptador antirrobo 2.
►

Apriete los demás tornillos utilizando solo la
llave de desmontaje de la rueda 5

.
►

V
uelva a colocar los embellecedores de los
tornillos sobre estos (según el equipamiento).
►

Guarde las herramientas.
Después de cambiar una rueda
Guarde la rueda pinchada en el maletero o,
dependiendo de la versión, desmonte en primer
lugar la cubierta central para guardarla debajo
del piso en el lugar de la rueda de repuesto.
Con una rueda de repuesto de tipo
"temporal"
Desactive determinadas funciones de
ayuda a la conducción (Active Safety Brake,
Regulador de velocidad adaptativo, etc.).
No supere la velocidad máxima autorizada de
80 km/h (50 mph).
No está permitido circular con más de
una rueda de repuesto de tipo "temporal"
montada.
Acuda a un concesionario autorizado CITROËN o taller cualificado.
Haga que comprueben el apriete de los
tornillos de la rueda de repuesto y la presión
del neumático.
Haga examinar el neumático pinchado.
Después de la inspección, el técnico le
indicará si el neumático se puede reparar o si
se debe sustituir.
Cambio de una bombilla
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en

201
En caso de avería

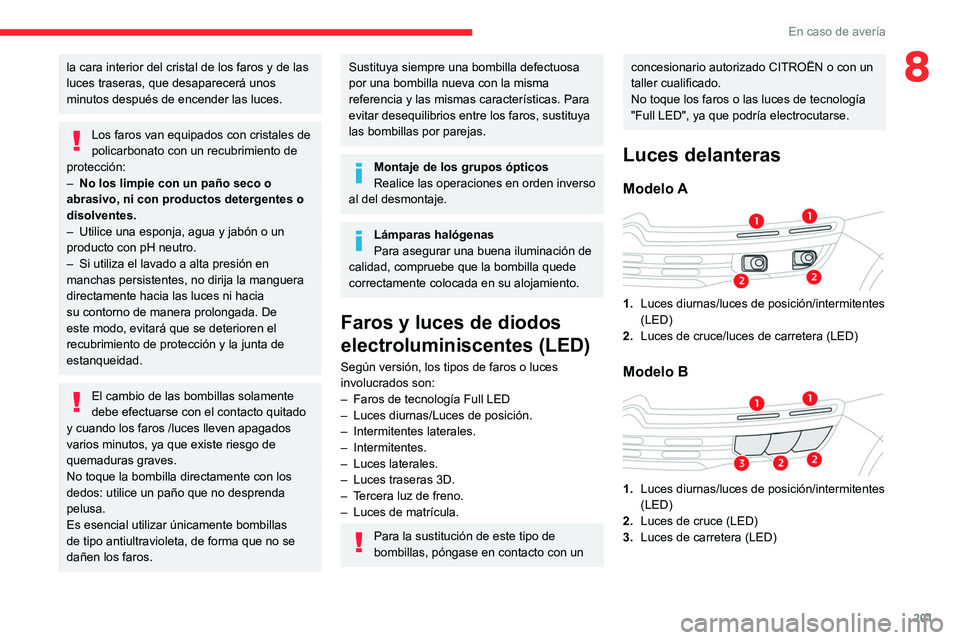

8la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.
Los faros van equipados con cristales de
policarbonato con un recubrimiento de
protección:
–

No los limpie con un paño seco o
abrasivo, ni con productos detergentes o
disolventes.
–


Utilice una esponja, agua y jabón o un
producto con pH neutro.
–


Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la manguera
directamente hacia las luces ni hacia
su contorno de manera prolongada. De
este modo, evitará que se deterioren el
recubrimiento de protección y la junta de
estanqueidad.
El cambio de las bombillas solamente
debe efectuarse con el contacto quitado
y cuando los faros /luces lleven apagados
varios minutos, ya que existe riesgo de
quemaduras graves.
No toque la bombilla directamente con los
dedos: utilice un paño que no desprenda
pelusa.
Es esencial utilizar únicamente bombillas
de tipo antiultravioleta, de forma que no se
dañen los faros.
Sustituya siempre una bombilla defectuosa
por una bombilla nueva con la misma
referencia y las mismas características. Para
evitar desequilibrios entre los faros, sustituya
las bombillas por parejas.
Montaje de los grupos ópticos
Realice las operaciones en orden inverso
al del desmontaje.
Lámparas halógenas
Para asegurar una buena iluminación de
calidad, compruebe que la bombilla quede
correctamente colocada en su alojamiento.
Faros y luces de diodos
electroluminiscentes (LED)
Según versión, los tipos de faros o luces
involucrados son:
–

Faros de tecnología Full LED
–


Luces diurnas/Luces de posición.
–


Intermitentes laterales.
–

Intermitentes.
–

Luces laterales.
–


Luces traseras 3D.
–


T
ercera luz de freno.
–

Luces de matrícula.
Para la sustitución de este tipo de
bombillas, póngase en contacto con un
concesionario autorizado CITROËN o con un
taller cualificado.
No toque los faros o las luces de tecnología
"Full LED", ya que podría electrocutarse.
Luces delanteras
Modelo A

1. Luces diurnas/luces de posición/intermitentes
(LED)
2. Luces de cruce/luces de carretera (LED)
Modelo B

1.Luces diurnas/luces de posición/intermitentes
(LED)
2. Luces de cruce (LED)
3. Luces de carretera (LED)

202
En caso de avería

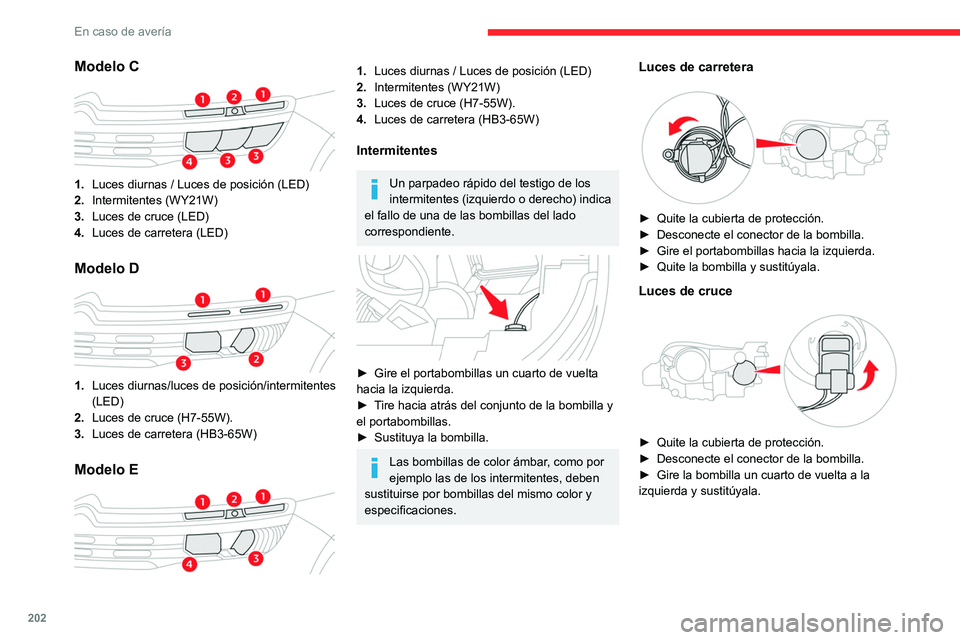

Modelo C

1.Luces diurnas / Luces de posición (LED)
2. Intermitentes (WY21W)
3. Luces de cruce (LED)
4. Luces de carretera (LED)
Modelo D

1.Luces diurnas/luces de posición/intermitentes
(LED)
2. Luces de cruce (H7-55W).
3. Luces de carretera (HB3-65W)
Modelo E

1.Luces diurnas / Luces de posición (LED)
2. Intermitentes (WY21W)
3. Luces de cruce (H7-55W).
4. Luces de carretera (HB3-65W)
Intermitentes
Un parpadeo rápido del testigo de los
intermitentes (izquierdo o derecho) indica
el fallo de una de las bombillas del lado
correspondiente.


► Gire el portabombillas un cuarto de vuelta
hacia la izquierda.
►

T
ire hacia atrás del conjunto de la bombilla y
el portabombillas.
►

Sustituya la bombilla.
Las bombillas de color ámbar, como por
ejemplo las de los intermitentes, deben
sustituirse por bombillas del mismo color y
especificaciones.
Luces de carretera


► Quite la cubierta de protección.
► Desconecte el conector de la bombilla.
►

Gire el portabombillas hacia la izquierda.
►


Quite la bombilla y sustitúyala.
Luces de cruce


► Quite la cubierta de protección.
► Desconecte el conector de la bombilla.
►

Gire la bombilla un cuarto de vuelta a la
izquierda y sustitúyala.

203
En caso de avería

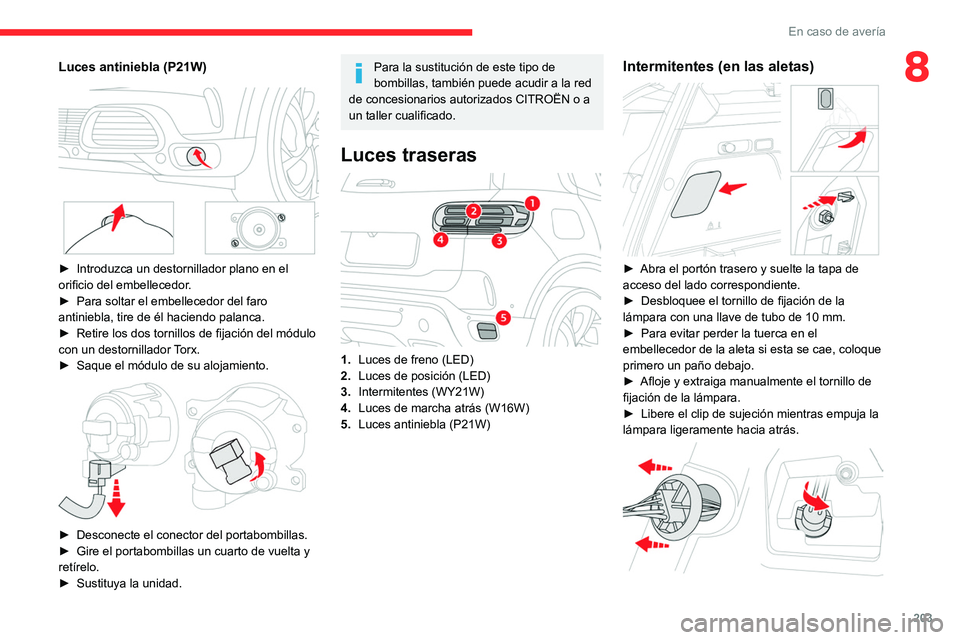

8Luces antiniebla (P21W)


► Introduzca un destornillador plano en el
orificio del embellecedor .
►

Para soltar el embellecedor del faro
antiniebla, tire de él haciendo palanca.
►


Retire los dos tornillos de fijación del módulo
con un destornillador

Torx.
►

Saque el módulo de su alojamiento.

► Desconecte el conector del portabombillas.
► Gire el portabombillas un cuarto de vuelta y
retírelo.
►

Sustituya la unidad.
Para la sustitución de este tipo de
bombillas, también puede acudir a la red
de concesionarios autorizados CITROËN o a
un taller cualificado.
Luces traseras

1. Luces de freno (LED)
2. Luces de posición
(LED)
3. Intermitentes (WY21W)
4. Luces de marcha atrás (W16W)
5. Luces antiniebla (P21W)
Intermitentes (en las aletas)

► Abra el portón trasero y suelte la tapa de
acceso del lado correspondiente.
►

Desbloquee el tornillo de fijación de la
lámpara con una llave de tubo de 10

mm.
►

Para evitar perder la tuerca en el
embellecedor de la aleta si esta se cae, coloque
primero un paño debajo.
►


Afloje y extraiga manualmente el tornillo de
fijación de la lámpara.
►


Libere el clip de sujeción mientras empuja la
lámpara ligeramente hacia atrás.

204
En caso de avería

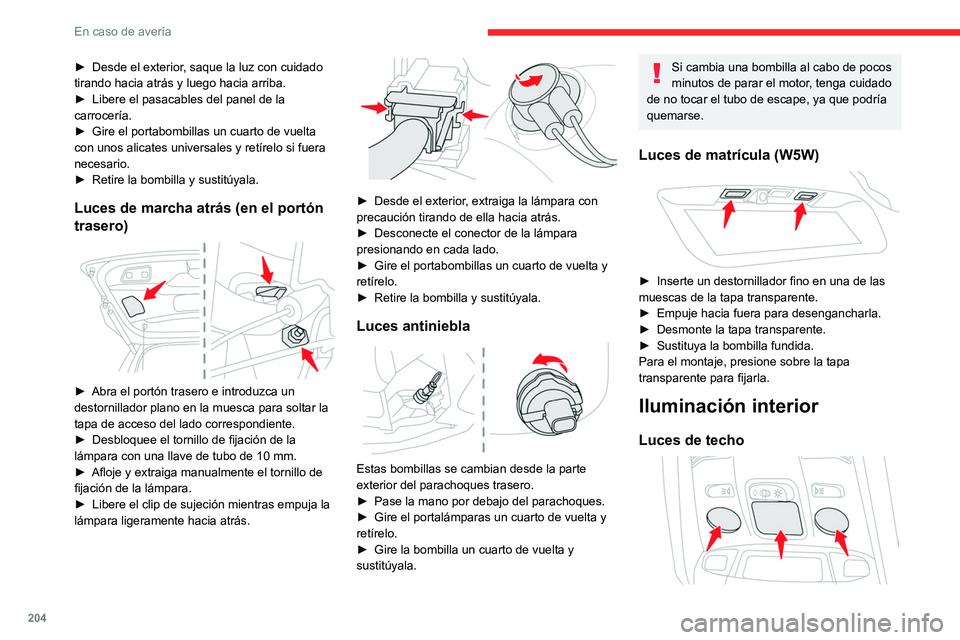

► Desde el exterior, saque la luz con cuidado
tirando hacia atrás y luego hacia arriba.
►

Libere el pasacables del panel de la
carrocería.
►


Gire el portabombillas un cuarto de vuelta
con unos alicates universales y retírelo si fuera
necesario.
►


Retire la bombilla y sustitúyala.
Luces de marcha atrás (en el portón
trasero)


► Abra el portón trasero e introduzca un
destornillador plano en la muesca para soltar la
tapa de acceso del lado correspondiente.
►

Desbloquee el tornillo de fijación de la
lámpara con una llave de tubo de 10

mm.
►

Afloje y extraiga manualmente el tornillo de
fijación de la lámpara.
►


Libere el clip de sujeción mientras empuja la
lámpara ligeramente hacia atrás.


► Desde el exterior , extraiga la lámpara con
precaución tirando de ella hacia atrás.
►

Desconecte el conector de la lámpara
presionando en cada lado.
►


Gire el portabombillas un cuarto de vuelta y
retírelo.
►


Retire la bombilla y sustitúyala.
Luces antiniebla

Estas bombillas se cambian desde la parte
exterior del parachoques trasero.
►
Pase la mano por debajo del parachoques.
►


Gire el portalámparas un cuarto de vuelta y
retírelo.
►


Gire la bombilla un cuarto de vuelta y
sustitúyala.
Si cambia una bombilla al cabo de pocos
minutos de parar el motor, tenga cuidado
de no tocar el tubo de escape, ya que podría
quemarse.
Luces de matrícula (W5W)

► Inserte un destornillador fino en una de las
muescas de la tapa transparente.
►

Empuje hacia fuera para desengancharla.
►


Desmonte la tapa transparente.
►


Sustituya la bombilla fundida.
Para el montaje, presione sobre la tapa
transparente para fijarla.
Iluminación interior
Luces de techoLuz de techo delantera

205
En caso de avería

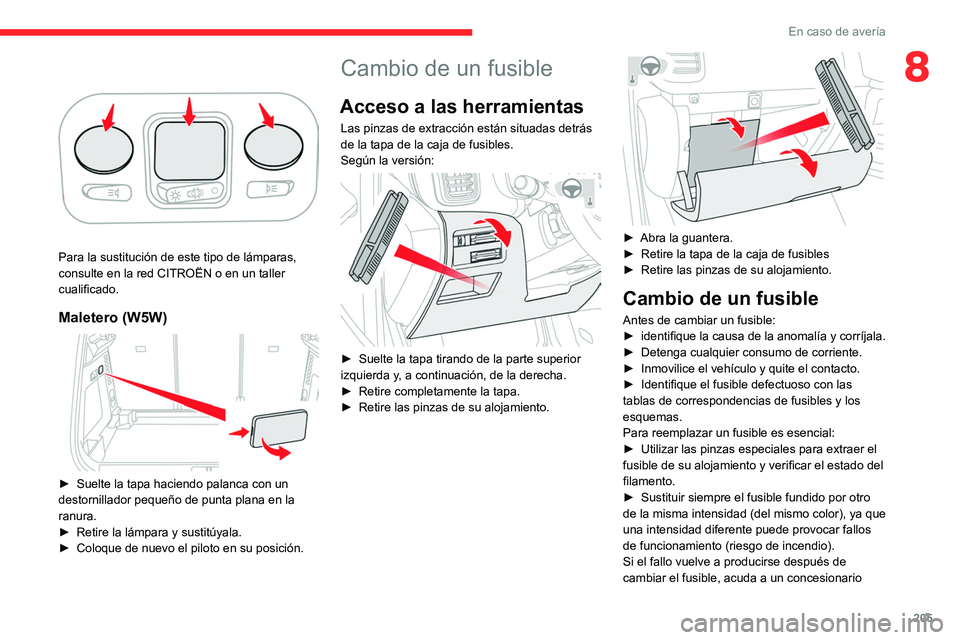

8Luz de techo trasera

Para la sustitución de este tipo de lámparas,
consulte en la red CITROËN o en un taller
cualificado.
Maletero (W5W)

► Suelte la tapa haciendo palanca con un
destornillador pequeño de punta plana en la
ranura.
►

Retire la lámpara y sustitúyala.
►


Coloque de nuevo el piloto en su posición.
Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
Según la versión:


► Suelte la tapa tirando de la parte superior
izquierda y , a continuación, de la derecha.
►

Retire completamente la tapa.
►


Retire las pinzas de su alojamiento.

► Abra la guantera.
► Retire la tapa de la caja de fusibles
►

Retire las pinzas de su alojamiento.
Cambio de un fusible
Antes de cambiar un fusible:
► identifique la causa de la anomalía y corríjala.
►

Detenga cualquier consumo de corriente.
►


Inmovilice el vehículo y quite el contacto.
►


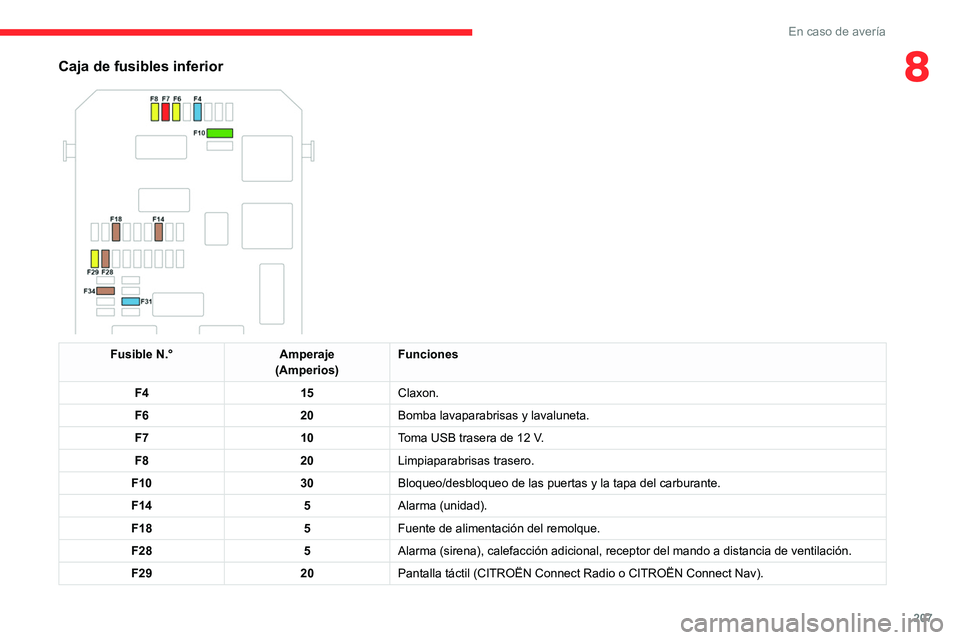

Identifique el fusible defectuoso con las
tablas de correspondencias de fusibles y los
esquemas.
Para reemplazar un fusible es esencial:
►


Utilizar las pinzas especiales para extraer el
fusible de su alojamiento y verificar el estado del
filamento.
►


Sustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color), ya que
una intensidad diferente puede provocar fallos
de funcionamiento (riesgo de incendio).
Si el fallo vuelve a producirse después de
cambiar el fusible, acuda a un concesionario

206
En caso de avería
CITROËN o a un taller cualificado para proceder
a la revisión del sistema eléctrico.
Las tablas de correspondencias de
fusibles y los esquemas
correspondientes están disponibles en la red
de concesionarios CITROËN o en un taller
cualificado.
La sustitución de un fusible que no figure
en las tablas de correspondencias podría
provocar fallos graves en el vehículo.
Póngase en contacto con un concesionario
CITROËN o con un taller cualificado.


En buen estado
Fundido

Pinzas
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos de
serie u opcionales.
Antes de instalar otros equipos o accesorios
eléctricos en el vehículo, consulte con la red
CITROËN o un taller cualificado.
CITROËN declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por CITROËN y no instalados
según sus instrucciones, en particular,
cuando el consumo del conjunto de los
dispositivos conectados supera los 10
miliamperios.
Fusibles del salpicadero
La caja de fusibles está situada en la parte
inferior del salpicadero (lado izquierdo).
Para acceder a los fusibles, siga el mismo
procedimiento descrito para acceder a las
herramientas de sustitución de los fusibles.

207
En caso de avería
8Caja de fusibles inferior

Fusible N.°Amperaje
(Amperios) Funciones
F4 15Claxon.
F6 20Bomba lavaparabrisas y lavaluneta.
F7 10Toma USB trasera de 12
V.
F8 20Limpiaparabrisas trasero.
F10 30Bloqueo/desbloqueo de las puertas y la tapa del carburante.
F14 5Alarma (unidad).
F18 5Fuente de alimentación del remolque.
F28 5Alarma (sirena), calefacción adicional, receptor del mando a distan\
cia de ventilación.
F29 20Pantalla táctil (CITROËN Connect Radio o CITROËN Connect Nav)\
.

208
En caso de avería
Fusible N.°Amperaje
(Amperios) Funciones
F31 10Encendedor/toma delantera de 12
V para accesorios.
F34 5Cargador inalámbrico de teléfonos.
Caja de fusibles superior

Fusible N.° Amperaje
(Amperios) Funciones
F2 10Retrovisores térmicos exteriores.
F3 40Elevalunas eléctricos secuenciales traseros.
F5 40Elevalunas eléctricos secuenciales delanteros.
F6 15Toma de 12
V del maletero.
F7 30Asientos delanteros térmicos.
F10 30Techo solar panorámico.
