CITROEN C6 2012 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2012, Model line: C6, Model: CITROEN C6 2012Pages: 216, PDF-Größe: 11.18 MB
Page 41 of 216
39
II
1432
MULTIFUNKTIONSANZEIGEN
FARBDISPLAY C
1-Außentemperatur
2 -Anzei
gebereich
3 -Datum
4-Uhrzeit
Wenn die Außentemperatur zwi-schen +3 °C und -3 °C liegt, blinkt
die Temperatur anzeige (Glatteis-gefahr).Hinweis:Die angezeigte Außen-temperatur kann höher als die tat-sächliche Temperatur sein, wenn
das Fahrzeug in praller Sonne
a
bgestellt ist.
Es wird dem Fahrer empfohlen, dienachfolgend genannten Betätigungennicht während der Fahrt zu bedienen.
BETÄTIGUNGENA Zugang zum "Hauptmenü" der Anzeige.B Durchlaufen der Anzeigemenüs.
C Auswahl der gewählten
Funktion oder des geänderten Werts in den Menüs.D Abbrechen des Vorgangs oder Rückkehr zur vorherigen Anzeige.
Hauptmenü
Die BetätigungA drücken, um das "Hauptmenü" der Multifunktionsan-zeige anzeigen zu lassen. Mit Hilfe
dieses Menüs erfolgt der Zugang zu den folgenden Funktionen:
Radio Mono CD
Siehe Kapitel "Audio-SystemCD RDS".
Bordcomputer
Ermöglicht:Eingabe der Entfernungbis zum Fahrziel.
Zugang zum Journalder Warnmeldungen (Wiederholung der zuvor
angezeigten Warnungen).
Zugang zum Zustand der Funktionen wie z. B.automatisches Einschalten
der Beleuchtung, ESP,
Frontscheibenwischer.
Benutzerdefi nition/Konfi guration
Ermöglicht:Die Aktivierung/Deaktivierung
der folgenden Funktionen:Automatisches Einschalten
der Beleuchtung.Nachleuchtfunktion mit Aus-
wahl der Funktionsdauer.
Tagesfahrlicht.Mitlenkende Bi-Xenonschein-
werfer.Einstiegsautomatik.Sowie die Auswahl von:Helligkeit und Farbe der Anzeige, Uhrzeit, Datum und Einheiten.Sprache der Anzeige.
-
-
--
--
-
Klimaanlage
Ermöglicht:Deaktivierung der Klimaanlage.
Deaktivierun
g/Aktivierung der
unterschiedlichen Regelungder Klimaanlage auf der
Fahrer-/Beifahrerseite.
Freisprecheinrichtung Bluetooth®
Siehe Kapitel "Audio-System CD RDS".
Page 42 of 216
40
II
MULTIFUNKTIONSANZEIGEN
FARBDISPLAY C

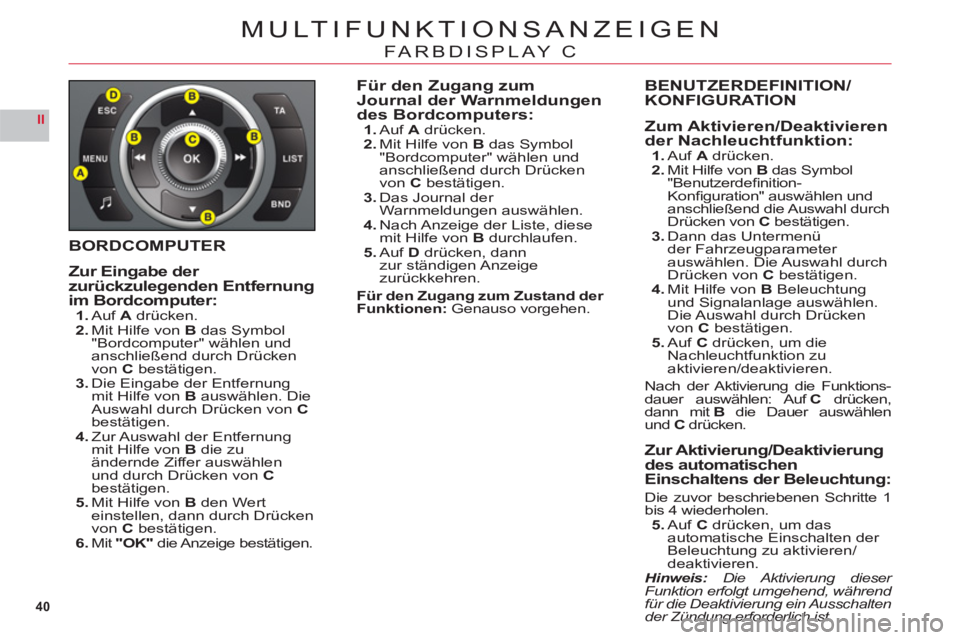

BORDCOMPUTER
Zur Ein
gabe der
zurückzulegenden Entfernung
im Bordcomputer:1.Auf A drücken.2.Mit Hilfe von B das Symbol "Bordcomputer" wählen und anschließend durch Drück en
von Cbestätigen.3.Die Eingabe der Entfernung
mit Hilfe von B auswählen. Die Auswahl durch Drück en vonCbestätigen.4.Zur Auswahl der Entfernung
mit Hilfe von B die zu ändernde Ziffer auswählen und durch Drück en vonCbestätigen.
5.Mit Hilfe von B den Wert einstellen, dann durch Drück en
von Cbestätigen.6.Mit "OK"die Anzeige bestätigen.
Für den Zugang zum Journal der Warnmeldungen des Bordcomputers:1. Auf Adrücken.2. Mit Hilfe vonBdas Symbol"Bordcomputer" wählen undanschließend durch Drück en
vonC bestätigen.3. Das Journal der
Warnmeldungen auswählen.4. Nach Anzeige der Liste, diese
mit Hilfe vonBdurchlaufen.5. Auf Ddrücken, dann
zur ständigen Anzeige
zurückkehren.
F
ür den Zugang zum Zustand der
Funktionen:Genauso vorgehen.
BENUTZERDEFINITION/KONFIGURATION
Zum Aktivieren/Deaktivierender Nachleuchtfunktion:1. Auf A drücken.2. Mit Hilfe vonBdas Symbol
"Benutzerdefi nition-
Konfi guration" auswählen und anschließend die Auswahl durch Drück en vonC bestätigen.3. Dann das Untermenü der Fahrzeugparameter auswählen. Die Auswahl durch Drück en von Cbestätigen.4. Mit Hilfe von B Beleuchtung
und Signalanlage auswählen. Die Auswahl durch Drück en
von Cbestätigen.5. Auf C drücken, um dieNachleuchtfunktion zu
aktivieren/deaktivieren.
Nach der Aktivierun
g die Funktions-dauer auswählen: Auf C drücken,dann mit B die Dauer auswählenund C drücken.
Zur Aktivierung/Deaktivierung des automatischenEinschaltens der Beleuchtung:
Die zuvor beschriebenen Schritte 1bis 4 wiederholen.5. Auf C drücken, um das automatische Einschalten der
Beleuchtung zu aktivieren/deaktivieren.
Hinweis: Die Aktivierung dieser
Funktion erfolgt umgehend, während
für die Deaktivierung ein Ausschalten
der Zündung erforderlich ist.
Page 43 of 216
41
II
MULTIFUNKTIONSANZEIGEN
FARBDISPLAY C

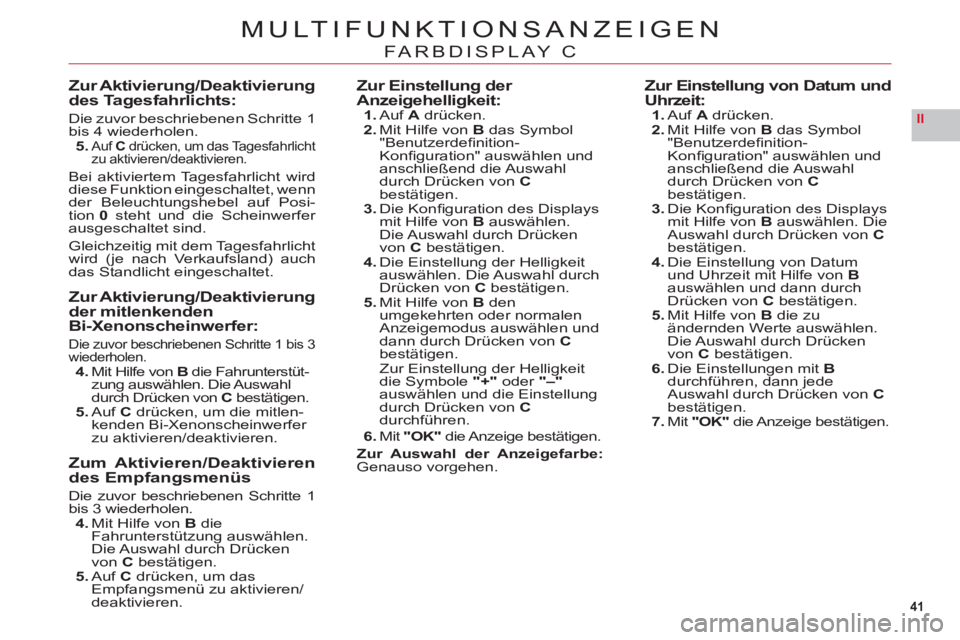

Zur Aktivierung/Deaktivierungdes Tagesfahrlichts:
Die zuvor beschriebenen Schritte 1bis 4 wiederholen.5. Auf Cdrücken, um das Tagesfahrlichtzu aktivieren/deaktivieren.
Bei aktiviertem Tagesfahrlicht wirddiese Funktion eingeschaltet, wenn
der Beleuchtungshebel auf Posi-
tion 0steht und die Scheinwerfer
ausgeschaltet sind.
Gleichzeitig mit dem Tagesfahrlicht
wird (je nach Verkaufsland) auch
das Standlicht eingeschaltet.
Zur Aktivierung/Deaktivierungder mitlenkendenBi-Xenonscheinwerfer:
Die zuvor beschriebenen Schritte 1 bis 3wiederholen.4.Mit Hilfe vonBdie Fahrunterstüt-zung auswählen. Die Auswahldurch Drück en von C bestätigen.
5. Auf C drücken, um die mitlen-kenden Bi-Xenonscheinwerfer zu aktivieren/deaktivieren.
Zum Aktivieren/Deaktivierendes Empfangsmenüs
Die zuvor beschriebenen Schritte 1
bis 3 wiederholen.4. Mit Hilfe von B die
Fahrunterstützung auswählen. Die Auswahl durch Drück en
von Cbestätigen.5. Auf C drücken, um das
Empfangsmenü zu aktivieren/deaktivieren.
Zur Einstellung der Anzeigehelligkeit:1. Auf Adrücken.2. Mit Hilfe vonBdas Symbol"Benutzerdefi nition-
Konfi guration" ausw‰hlen und anschlieflend die Auswahl durch Dr¸ck en vonCbestätigen.3. Die Konfi guration des Displays
mit Hilfe vonBauswählen.Die Auswahl durch Drück en
vonC bestätigen.4.Die Einstellung der Helligkeit auswählen. Die Auswahl durchDrück en vonC bestätigen.
5. Mit Hilfe vonBdenumgekehrten oder normalen
Anzeigemodus auswählen und dann durch Drück en von Cbestätigen.Zur Einstellung der Helligkeit
die Symbole"+" oder "–"auswählen und die Einstellung durch Drück en vonCdurchführen.
6.
Mit "OK" die Anzeige bestätigen.
Zur Auswahl der Anzei
gefarbe:Genauso vorgehen.
Zur Einstellung von Datum undUhrzeit:1. Auf A drücken.2. Mit Hilfe von B das Symbol
"Benutzerdefi nition-
Konfi guration" ausw‰hlen undanschlieflend die Auswahl durch Dr¸ck en von Cbestätigen.3. Die Konfi guration des Displays
mit Hilfe von B auswählen. Die Auswahl durch Drück en vonCbestätigen.4.Die Einstellung von Datum
und Uhrzeit mit Hilfe von Bauswählen und dann durch Drück en von Cbestätigen.5. Mit Hilfe von B die zu ändernden Werte auswählen. Die Auswahl durch Drück en
von Cbestätigen.6. Die Einstellungen mit B
durchführen, dann jede Auswahl durch Drück en vonCbestätigen.7.Mit "OK"die Anzeige bestätigen.
Page 44 of 216
42
II
MULTIFUNKTIONSANZEIGEN
FARBDISPLAY C

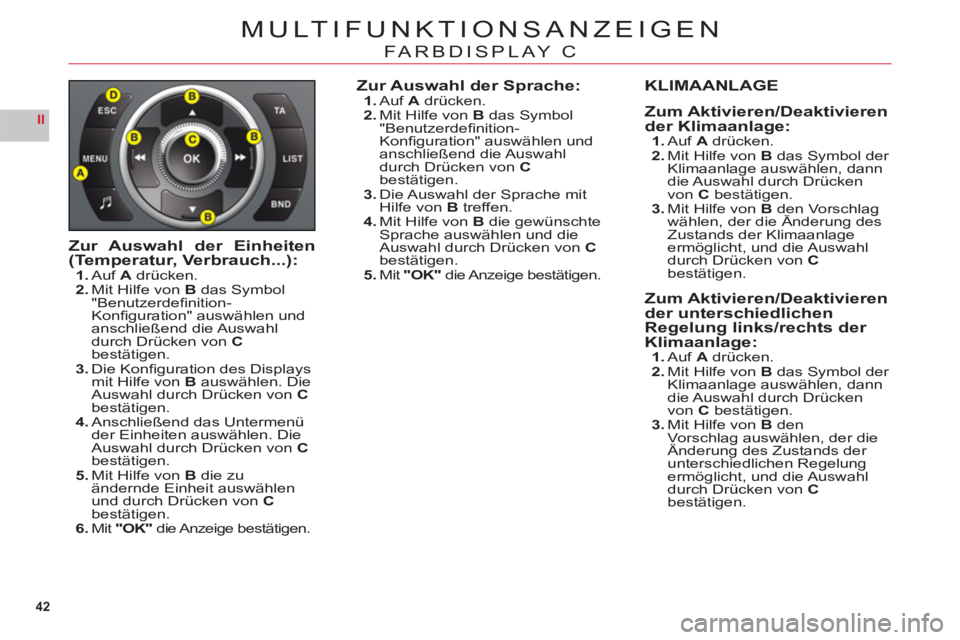

Zur Auswahl der Einheiten(Temperatur, Verbrauch...):1.Auf A drücken.2.Mit Hilfe von B das Symbol
"Benutzerdefi nition-
Konfi guration" auswählen undanschließend die Auswahl durch Drück en von Cbestätigen.3.Die Konfi guration des Displays
mit Hilfe von B auswählen. Die Auswahl durch Drück en vonC
bestätigen.4.Anschließend das Untermenü der Einheiten auswählen. Die Auswahl durch Drück en vonCbestätigen.
5.Mit Hilfe von B die zu ändernde Einheit auswählenund durch Drück en vonCbestätigen.
6.Mit "OK" die Anzeige bestätigen.
Zur Auswahl der Sprache:1. Auf Adrücken.2. Mit Hilfe vonBdas Symbol"Benutzerdefi nition-
Konfi guration" ausw‰hlen und anschlieflend die Auswahldurch Dr¸ck en vonCbestätigen.3. Die Auswahl der Sprache mit Hilfe von Btreffen.4.Mit Hilfe vonBdie gewünschte Sprache auswählen und dieAuswahl durch Drück en von Cbestätigen.5. Mit "OK" die Anzeige bestätigen.
KLIMAANLAGE
Zum Aktivieren/Deaktivierender Klimaanlage:1. Auf A drücken.2. Mit Hilfe von B das Symbol der
Klimaanlage auswählen, dann die Auswahl durch Drück en
von Cbestätigen.3. Mit Hilfe von B den Vorschlag wählen, der die Änderung des g
Zustands der Klimaanlage ermöglicht, und die Auswahldurch Drück en von C
bestätigen.
Zum Aktivieren/Deaktivierender unterschiedlichen Regelung links/rechts der Klimaanlage:1. Auf A drücken.2. Mit Hilfe von B das Symbol der
Klimaanlage auswählen, dann die Auswahl durch Drück en
von Cbestätigen.3. Mit Hilfe von B den Vorschlag auswählen, der die Änderung des Zustands der g,
unterschiedlichen Regelungermöglicht, und die Auswahldurch Drück en von Cbestätigen.
Page 45 of 216
43
II
124 35
MULTIFUNKTIONSANZEIGEN
FARBDISPLAY NAVIDRIVE
1Außentemperatur.2Adressbuch.3Datum.4Telefon.5Uhrzeit.
Wenn die Außentemperatur zwi-schen +3 °C und -3 °C liegt, blinkt
die Temperatur anzeige (Glatteis-gefahr).Hinweis:Die angezeigte Außen-temperatur kann höher als die tat-sächliche Temperatur sein, wenn
das Fahrzeug in praller Sonne
abgestellt ist.
Es wird dem Fahrer empfohlen,
die nachfolgend genannten Betäti-gungen nicht während der Fahrt zubedienen.
BETÄTIGUNGENA Zugang zum "Hauptmenü" der
Anzeige.BDurchlaufen der Anzeigemenüs.CAuswahl der gewähltenFunktion oder des geänderten
Werts in den Menüs.
Durchlaufen der Anzeigemenüs.
DAbbrechen des Vorgangs
oder Rückkehr zur vorherigen
Anzeige.
Klimaanlage
Siehe Erläuterungen im
Abschnitt "automatische Klimaanlage".
Verkehrsinformationen
Siehe Kapitel NaviDrive.
Navigation–Verkehrsinformationen
Siehe Kapitel NaviDrive.
Audio
Siehe Kapitel NaviDrive.
Hauptmenü
Die Betätigung A drücken, um das "Hauptmenü" der Multifunktionsan-zeige anzeigen zu lassen. Mit Hilfe
dieses Menüs erfolgt der Zugang zu den folgenden Funktionen:
Telefon und Telematikservices
Siehe Kapitel NaviDrive.
Konfi gurationermöglicht die
Aktivierung/Deaktivierung der
Nachleuchtfunktion, des auto-
matischen Einschaltens der
Beleuchtung etc. sowie die Ein-stellung verschiedener Parameter (Uhrzeit, Datum...). Siehe Kapitel NaviDrive.
Karte
Siehe Kapitel NaviDrive.
Video
Siehe Kapitel NaviDrive.
Diagnose des
Fahrzeugs
Siehe Kapitel NaviDrive.
Page 46 of 216
44
II
BORDCOMPUTER
FUNKTION
Zur Auswahl der verschiedenen
Informationen und ihrer Anzeigedas Ende des Hebels für denFrontscheibenwischer mehrmalskurz drü cken.
Die Betätigung"TRIP" des Radio-
bedienteils drü cken, um die Infor-mationen des Bordcomputersständig anzuzeigen.
Zur Rückstellun
g der Informa-
tionen des Rechners das Endedes Wischerhebels einige Sekun-
den gedrückt halten, wenn eine der
zurückzusetzenden Informationen
angezeigt wird.Der Bordcomputer ermö
glicht den Zugriff auf:Drei ständig aktualisierte Informationsarten:
Reichweite.Aktueller Verbrauch.Verbleibende Reststrecke.Drei Informationstypen für die beiden Strecken 1 und 2:Zurückgelegte Strecke.Durchschnittsverbrauch.Durchschnittsgeschwindigkeit.Die Strecken
Die Strecken1 und 2 sind unabhängig voneinander und werden iden-
tisch angewendet. Sie ermöglichen z. B. die Zuordnung der Strecke1zu einer täglichen Berechnung und die Strecke 2zu einer monatlichen
Berechnung.Rückstellung einer Strecke auf Null
Wenn die gewünschte Strecke angezeigt wird, das Ende des
Wischershebelslange drü cken.Informationen bezüglich des Fahrzeugs:Öltemperatur (nur bei der Anzeige NaviDrive).Kühlmitteltemperatur.Reifenfülldruck.
------
---
Page 47 of 216
45
II

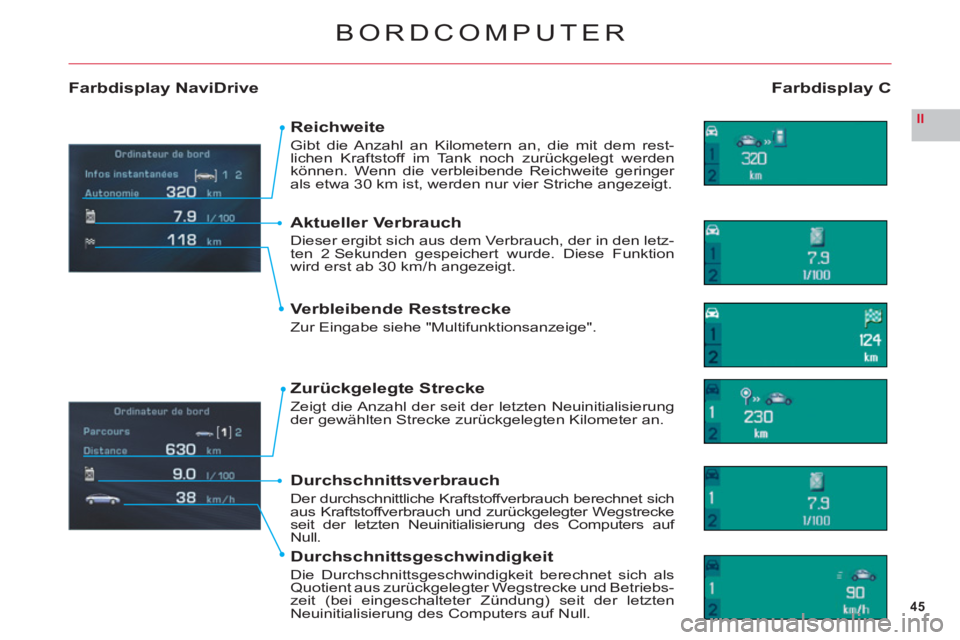

BORDCOMPUTER
Farbdisplay CFarbdisplay NaviDrive
Reichweite
Gibt die Anzahl an Kilometern an, die mit dem rest-
lichen Kraftstoff im Tank noch zurückgelegt werden können. Wenn die verbleibende Reichweite geringer
als etwa 30 km ist, werden nur vier Striche angezeigt.
Aktueller Verbrauch
Dieser ergibt sich aus dem Verbrauch, der in den letz-
ten 2 Sekunden gespeichert wurde. Diese Funktion
wird erst ab 30 km / h angezeigt.
Verbleibende Reststrecke
Zur Eingabe siehe "Multifunktionsanzeige".
Zurückgelegte Strecke
Zeigt die Anzahl der seit der letzten Neuinitialisierung
der gewählten Strecke zurückgelegten Kilometer an.
Durchschnittsverbrauch
Der durchschnittliche Kraftstoffverbrauch berechnet sich
aus Kraftstoffverbrauch und zurückgelegter Wegstrecke
seit der letzten Neuinitialisierung des Computers auf
Null.
Durchschnittsgeschwindigkeit
Die Durchschnittsgeschwindigkeit berechnet sich als Quotient aus zurückgelegter Wegstrecke und Betriebs-zeit (bei eingeschalteter Zündung) seit der letzten
Neuinitialisierung des Computers auf Null.
Page 48 of 216
46
II
BORDCOMPUTER
Das Niveau dieser Anzeige informiert über die Öltemperatur des Motors.
ÖLTEMPERATUR (FARBDISPLAY NAVIDRIVE)
Bei einer übermäßigen Temperatur gibt die Anzeige ein maximales
Niveau an und das letzte rote Segment blinkt.
Wenden Sie sich an einen CITROËN-Vertra
gspartner oder eine qualifi zierte Werkstatt.
Das Niveau dieser Anzei
ge informiert ¸ber die K¸hl-mitteltemperatur des Motors.
Bei einer ¸berm‰
fligen Temperatur gibt die Anzeige ein maximales Niveau an, die Kontrollleuchte "STOP" erscheint im Kombiinstrument und auf dem Head-Up-Display.
Halten Sie umgehend an und wenden Sie sich an einen CITROËN-Vertragspartner oder eine qualifi -g
zierte Werkstatt.
KÜHLMITTELTEMPERATUR
Farbdisplay CFarbdisplay NaviDrive
Page 49 of 216
47
II
BORDCOMPUTER

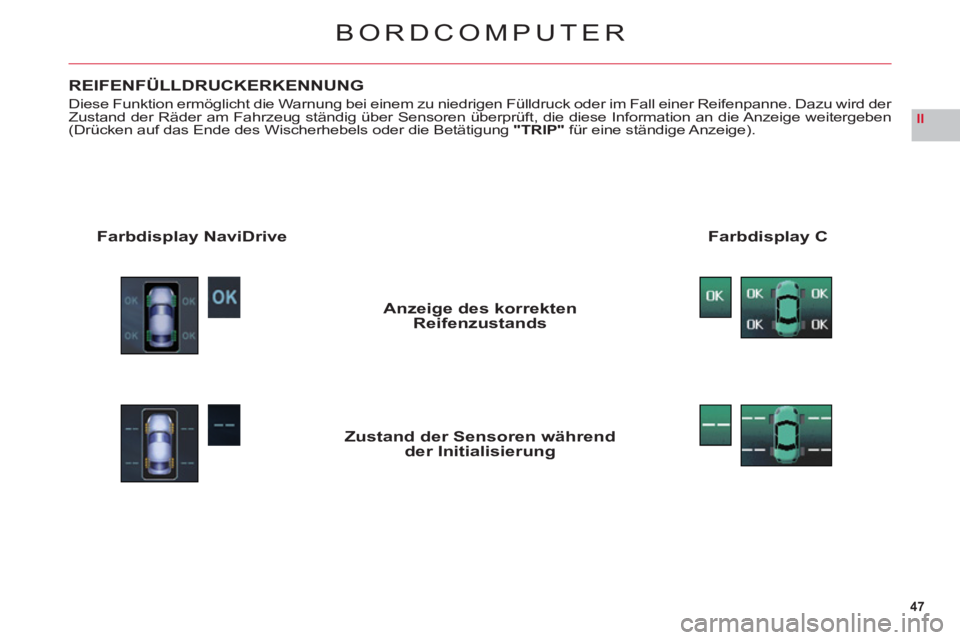

REIFENFÜLLDRUCKERKENNUNG
Diese Funktion ermöglicht die Warnung bei einem zu niedrigen Fülldruck oder im Fall einer Reifenpanne. Dazu wird der Zustand der Räder am Fahrzeug ständig über Sensoren überprüft, die diese Information an die Anzeige weitergeben(Drücken auf das Ende des Wischerhebels oder die Betätigung "TRIP" für eine ständige Anzeige).
Farbdisplay CFarbdisplay NaviDrive
Anzeige des korrekten
Reifenzustands
Zustand der Sensoren während
der Initialisierung
Page 50 of 216
48
II
BORDCOMPUTER

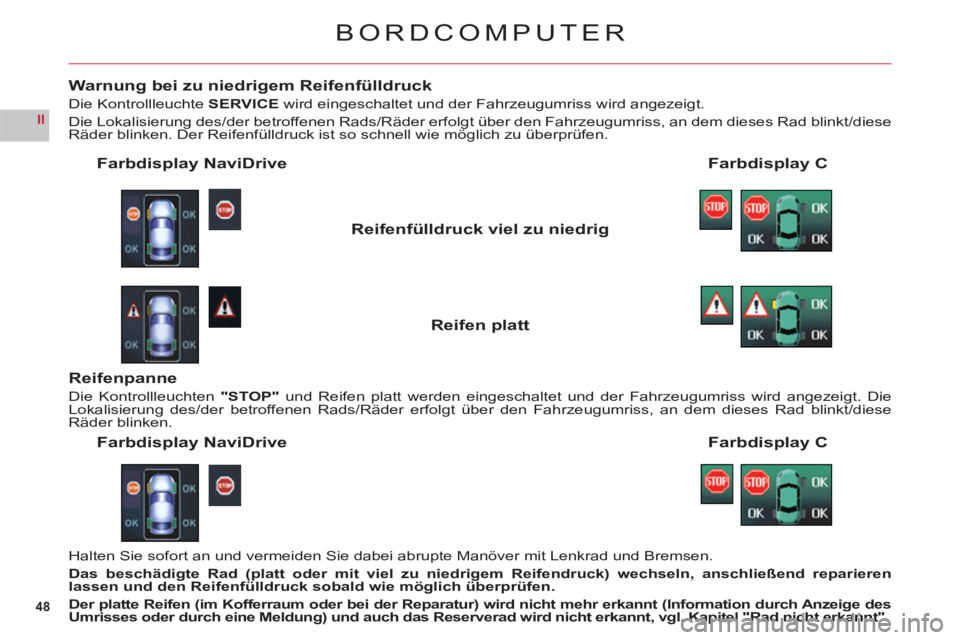

Warnung bei zu niedrigem Reifenfülldruck
Die Kontrollleuchte SERVICE wird eingeschaltet und der Fahrzeugumriss wird angezeigt.
Die Lokalisierun
g des/der betroffenen Rads/Räder erfolgt über den Fahrzeugumriss, an dem dieses Rad blinkt/dieseRäder blinken. Der Reifenfülldruck ist so schnell wie möglich zu überprüfen.
Farbdisplay CFarbdisplay NaviDrive
Reifenfülldruck viel zu niedrig
Reifen platt
Halten Sie sofort an und vermeiden Sie dabei abrupte Manöver mit Lenkrad und Bremsen.
Das beschädigte Rad (platt oder mit viel zu niedrigem Reifendruck) wechseln, anschließend reparieren
lassen und den Reifenfülldruck sobald wie möglich überprüfen.
Der platte Reifen (im Kofferraum oder bei der Reparatur) wird nicht mehr erkannt (Information durch Anzeige desUmrisses oder durch eine Meldung) und auch das Reserverad wird nicht erkannt, vgl. Kapitel "Rad nicht erkannt".
Reifenpanne
Die Kontrollleuchten "STOP"und Reifen platt werden eingeschaltet und der Fahrzeugumriss wird angezeigt. DieLokalisierung des/der betroffenen Rads/Räder erfolgt über den Fahrzeugumriss, an dem dieses Rad blinkt/dieseRäder blinken.
Farbdisplay CFarbdisplay NaviDrive
