199
DS3_de_Chap10_info-pratiques_ed01-2014
Das Additiv AdBlue® dar f nicht in die Hände
von Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Das Additiv AdBlue
® niemals in einen anderen
Behälter umfüllen: es würde hierbei verunreinigt.
Das Additiv niemals mit Wasser verdünnen.
Niemals Additiv in den Dieseltank füllen.
Füllen Sie das Additiv AdBlue® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist.
Der AdBlue
®-Additivtank wird bei jeder
Inspektion Ihres Fahrzeugs bei einem Vertreter
des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den
Inspektionen erforderlich sein, Additiv
nachzufüllen, vor allem wenn ein Alarm
(Kontrollleuchten und Meldung) dies anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Wenn Sie das Additiv selbst nachfüllen
möchten, lesen Sie bitte unbedingt die
nachstehenden Hinweise.

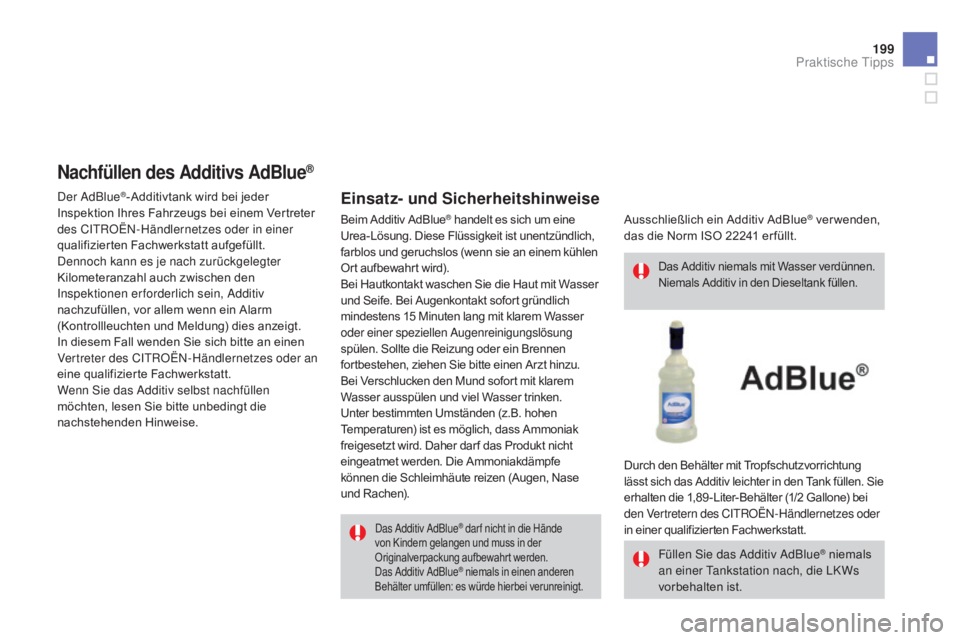

Nachfüllen des ad ditivs ad Blue®
Einsatz- und Sicherheitshinweise
Ausschließlich ein Additiv AdBlue® verwenden,
das die Norm ISO 22241 er füllt.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank füllen. Sie
erhalten die 1,89 -Liter-Behälter (1/2

Gallone) bei
den Vertretern des CITROËN-Händlernetzes oder
in einer qualifizierten Fachwerkstatt.
Beim Additiv AdBlue® handelt es sich um eine
Urea-Lösung. Diese Flüssigkeit ist unentzündlich,
farblos und geruchslos (wenn sie an einem kühlen
Ort aufbewahrt wird).
Bei Hautkontakt waschen Sie die Haut mit Wasser
und Seife. Bei Augenkontakt sofort gründlich
mindestens 15 Minuten lang mit klarem Wasser
oder einer speziellen Augenreinigungslösung
spülen. Sollte die Reizung oder ein Brennen
fortbestehen, ziehen Sie bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f das Produkt nicht
eingeatmet werden. Die Ammoniakdämpfe
können die Schleimhäute reizen (Augen, Nase
und Rachen).
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014
Keine Behälter mit dem Additiv AdBlue®
im Fahrzeug lagern.
Das Additiv AdBlue
® friert ab einer Temperatur

von ca. -11°C und verliert seine Eigenschaften
ab +25°C. Es ist im Originalbehälter an einem
kühlen Ort und vor direkter Sonneneinstrahlung
geschützt aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
Ist das Additiv gefroren, kann es nach dem
vollständigen Auftauen wieder verwendet werden.

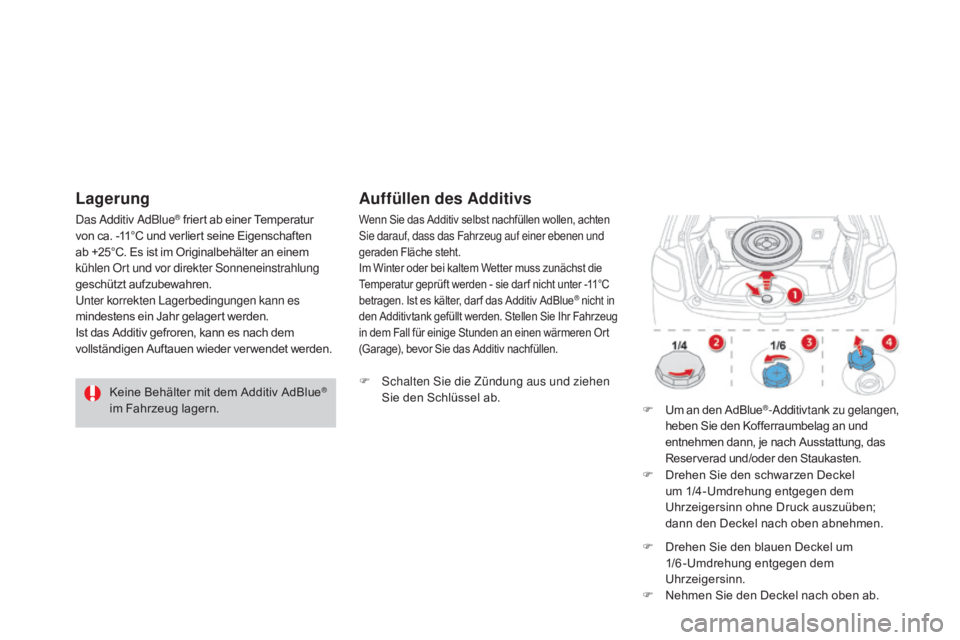

Lagerung
Wenn Sie das Additiv selbst nachfüllen wollen, achten
Sie darauf, dass das Fahrzeug auf einer ebenen und
geraden Fläche steht.
Im Winter oder bei kaltem Wetter muss zunächst die
Temperatur geprüft werden - sie dar f nicht unter -11°C
betragen. Ist es kälter, dar f das Additiv AdBlue
® nicht in
den Additivtank gefüllt werden. Stellen Sie Ihr Fahrzeug
in dem Fall für einige Stunden an einen wärmeren Ort
(Garage), bevor Sie das Additiv nachfüllen.
auffüllen des ad ditivs
F Schalten Sie die Zündung aus und ziehen
Sie den Schlüssel ab. F

U
m an den AdBlue
®-Additivtank zu gelangen,
heben Sie den Kofferraumbelag an und
entnehmen dann, je nach Ausstattung, das
Reserverad und/oder den Staukasten.
F

D

rehen Sie den schwarzen Deckel
um 1/4-Umdrehung entgegen dem
Uhrzeigersinn ohne Druck auszuüben;
dann den Deckel nach oben abnehmen.
F

D

rehen Sie den blauen Deckel um
1/6 -Umdrehung entgegen dem
Uhrzeigersinn.
F

N

ehmen Sie den Deckel nach oben ab.

201
DS3_de_Chap10_info-pratiques_ed01-2014

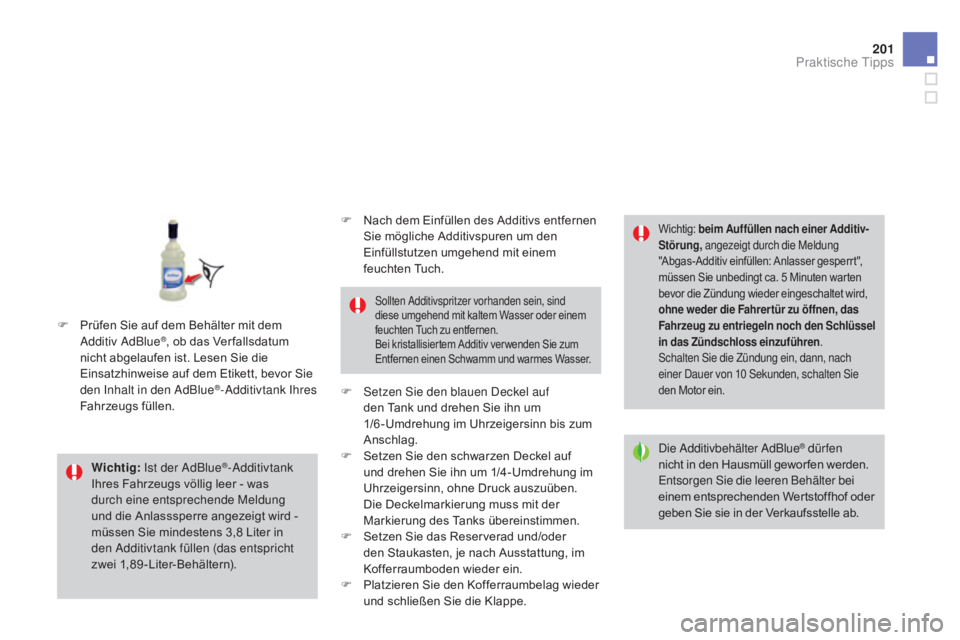

wichtig: Ist der AdBlue®-Additivtank
Ihres Fahrzeugs völlig leer - was
durch eine entsprechende Meldung
und die Anlasssperre angezeigt wird
-
müssen Sie mindestens 3,8 Liter in
den Additivtank füllen (das entspricht
zwei
1

,89-Liter-Behältern).
Sollten Additivspritzer vorhanden sein, sind
diese umgehend mit kaltem Wasser oder einem
feuchten Tuch zu entfernen.
Bei kristallisiertem Additiv verwenden Sie zum
Entfernen einen Schwamm und warmes Wasser.
Wichtig: beim au ffüllen nach einer ad ditiv-
Störung, angezeigt durch die Meldung
"Abgas-Additiv einfüllen: Anlasser gesperrt",
müssen Sie unbedingt ca. 5 Minuten warten
bevor die Zündung wieder eingeschaltet wird,
ohne weder die Fahrer tür zu öffnen, das
Fahrzeug zu entriegeln noch den Schlüssel
in das Zündschloss einzuführen .
Schalten Sie die Zündung ein, dann, nach
einer Dauer von 10 Sekunden, schalten Sie
den Motor ein.
F Prüfen Sie auf dem Behälter mit dem Additiv AdBlue®, ob das Ver fallsdatum
nicht abgelaufen ist. Lesen Sie die
Einsatzhinweise auf dem Etikett, bevor Sie
den Inhalt in den AdBlue
®-Additivtank Ihres
Fahrzeugs füllen.
Die Additivbehälter AdBlue
® dürfen
nicht in den Hausmüll gewor fen werden.
Entsorgen Sie die leeren Behälter bei
einem entsprechenden Wertstoffhof oder
geben Sie sie in der Verkaufsstelle ab.
F

N

ach dem Einfüllen des Additivs entfernen
Sie mögliche Additivspuren um den
Einfüllstutzen umgehend mit einem
feuchten Tuch.
F

S

etzen Sie den blauen Deckel auf
den Tank und drehen Sie ihn um
1/6 -Umdrehung im Uhrzeigersinn bis zum
Anschlag.
F
S
etzen Sie den schwarzen Deckel auf
und drehen Sie ihn um 1/4-Umdrehung im
Uhrzeigersinn, ohne Druck auszuüben.
Die Deckelmarkierung muss mit der
Markierung des Tanks übereinstimmen.
F

S

etzen Sie das Reserverad und/oder
den Staukasten, je nach Ausstattung, im
Kofferraumboden wieder ein.
F

P

latzieren Sie den Kofferraumbelag wieder
und schließen Sie die Klappe.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014
Der Höchstgeschwindigkeitsaufkleber muss ins
Innere des Fahrzeugs geklebt werden, im Sichtfeld
des Fahrers, um Sie daran zu erinnern, dass ein
Rad nur vorübergehend benutzt werden dar f.

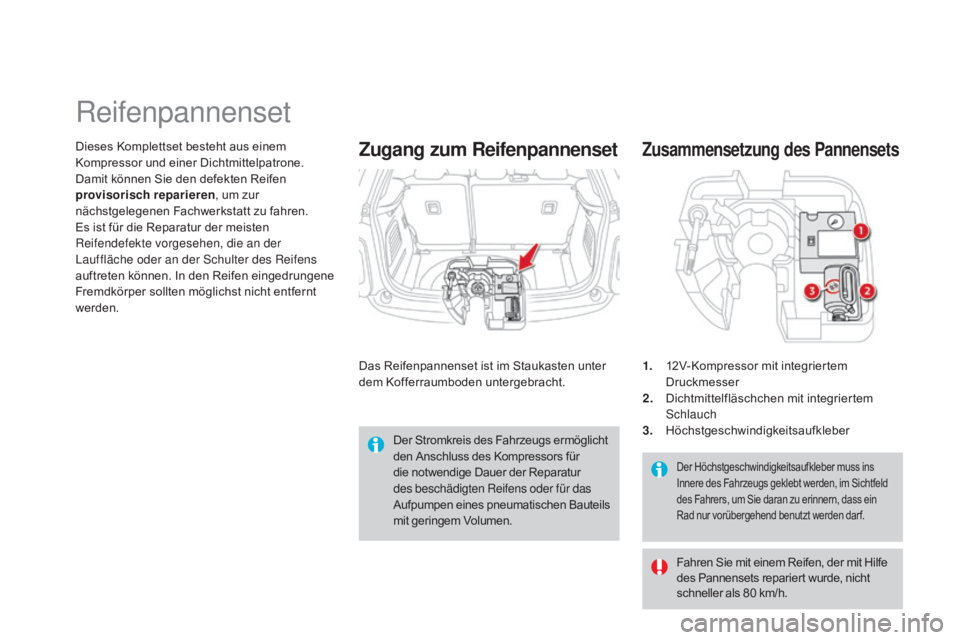

Zusammensetzung des pannensets
1. 12V-Kompressor mit integriertem
Druckmesser
2.
D

ichtmittelfläschchen mit integriertem
Schlauch
3.
H

öchstgeschwindigkeitsaufkleber
Reifenpannenset
Dieses Komplettset besteht aus einem
Kompressor und einer Dichtmittelpatrone.
Damit können Sie den defekten Reifen
provisorisch reparieren , um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an der
Lauffläche oder an der Schulter des Reifens
auftreten können. In den Reifen eingedrungene
Fremdkörper sollten möglichst nicht entfernt
werden.Zugang zum Reifenpannenset
Das Reifenpannenset ist im Staukasten unter
dem Kofferraumboden untergebracht.
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für
die notwendige Dauer der Reparatur
des beschädigten Reifens oder für das
Aufpumpen eines pneumatischen Bauteils
mit geringem Volumen. Fahren Sie mit einem Reifen, der mit Hilfe
des Pannensets repariert wurde, nicht
schneller als 80 km/h.

203
DS3_de_Chap10_info-pratiques_ed01-2014
F Schalten Sie die Zündung aus.
F K leben Sie den
Höchstgeschwindigkeitsaufkleber ins
Innere des Fahrzeugs.

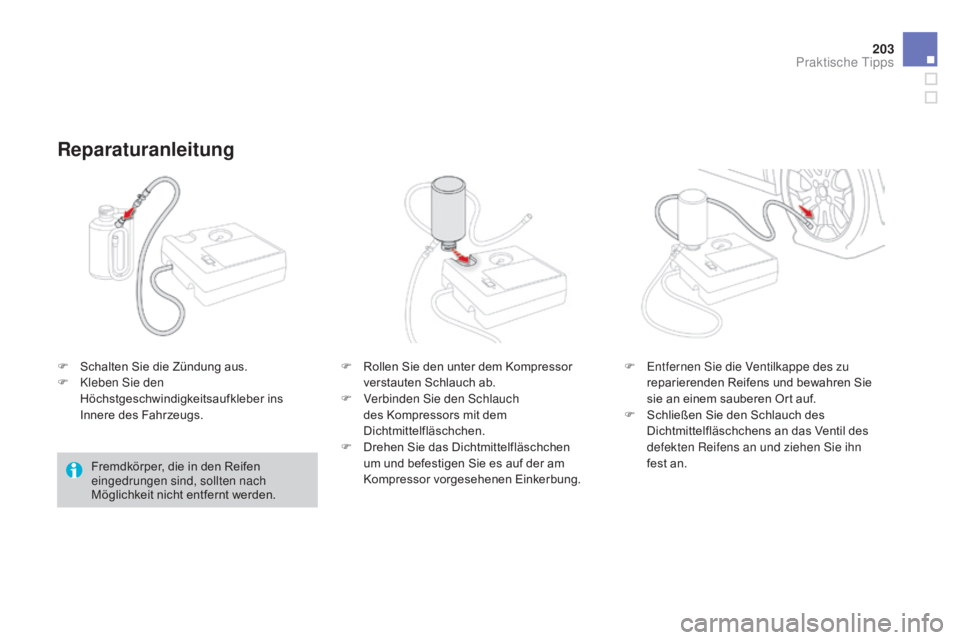

Reparaturanleitung
Fremdkörper, die in den Reifen
eingedrungen sind, sollten nach
Möglichkeit nicht entfernt werden. F

R
ollen Sie den unter dem Kompressor
verstauten Schlauch ab.
F
V
erbinden Sie den Schlauch
des Kompressors mit dem
Dichtmittelfläschchen.
F
D
rehen Sie das Dichtmittelfläschchen
um und befestigen Sie es auf der am
Kompressor vorgesehenen Einkerbung. F

E
ntfernen Sie die Ventilkappe des zu
reparierenden Reifens und bewahren Sie
sie an einem sauberen Ort auf.
F
S
chließen Sie den Schlauch des
Dichtmittelfläschchens an das Ventil des
defekten Reifens an und ziehen Sie ihn
fest an.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

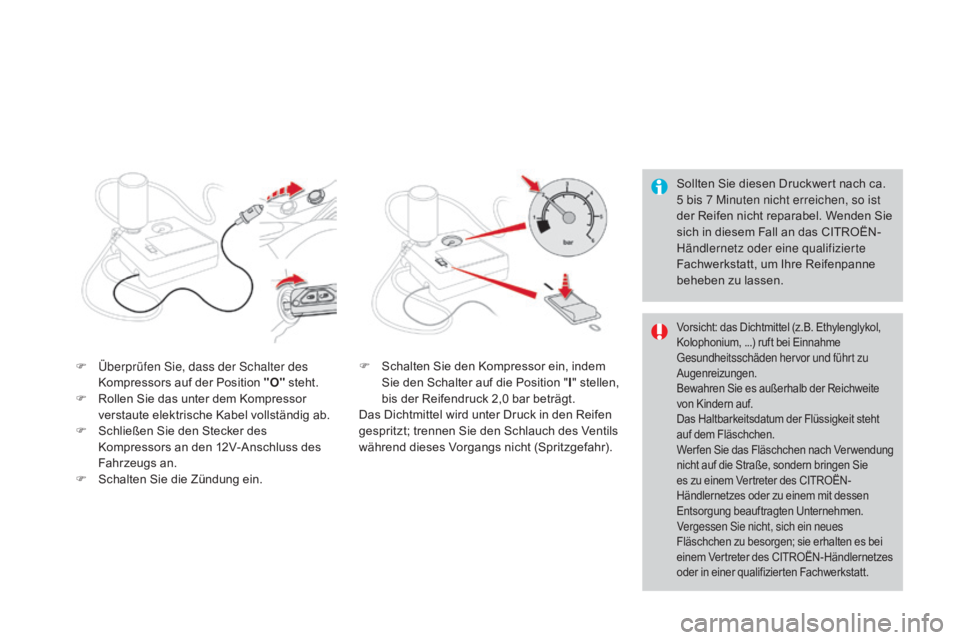

Sollten Sie diesen Druckwert nach ca.
5 bis 7 Minuten nicht erreichen, so ist
der Reifen nicht reparabel. Wenden Sie
sich in diesem Fall an das CITROËN-
Händlernetz oder eine qualifizierte
Fachwerkstatt, um Ihre Reifenpanne
beheben zu lassen.
F

Ü

berprüfen Sie, dass der Schalter des
Kompressors auf der Position "O" steht.
F

R

ollen Sie das unter dem Kompressor
verstaute elektrische Kabel vollständig ab.
F

S

chließen Sie den Stecker des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F

S

chalten Sie die Zündung ein. F

S

chalten Sie den Kompressor ein, indem
Sie den Schalter auf die Position " I" stellen,
bis der Reifendruck 2,0 bar beträgt.
Das Dichtmittel wird unter Druck in den Reifen
gespritzt; trennen Sie den Schlauch des Ventils
während dieses Vorgangs nicht (Spritzgefahr).
Vorsicht: das Dichtmittel (z.B. Ethylenglykol,
Kolophonium, ...) ruft bei Einnahme
Gesundheitsschäden hervor und führt zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite
von Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht
auf dem Fläschchen.
Werfen Sie das Fläschchen nach Verwendung
nicht auf die Straße, sondern bringen Sie
es zu einem Vertreter des CITROËN-
Händlernetzes oder zu einem mit dessen
Entsorgung beauftragten Unternehmen.
Vergessen Sie nicht, sich ein neues
Fläschchen zu besorgen; sie erhalten es bei
einem Vertreter des CITROËN-Händlernetzes
oder in einer qualifizierten Fachwerkstatt.

205
DS3_de_Chap10_info-pratiques_ed01-2014

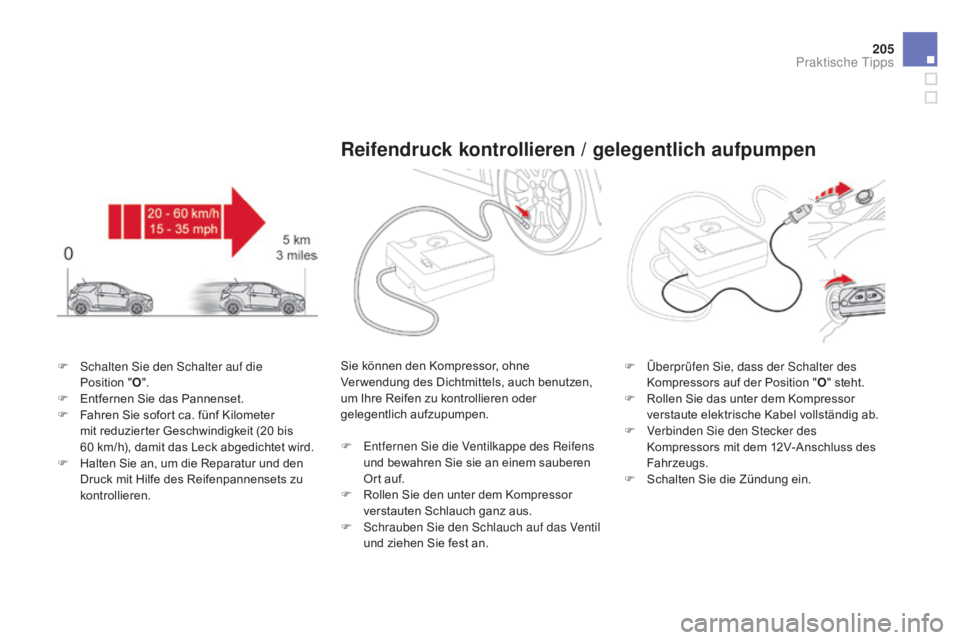

F Schalten Sie den Schalter auf die Position "O ".
F

E
ntfernen Sie das Pannenset.
F

F
ahren Sie sofort ca. fünf Kilometer
mit reduzierter Geschwindigkeit (20 bis
60
km/h), damit das Leck abgedichtet wird.
F

H
alten Sie an, um die Reparatur und den
Druck mit Hilfe des Reifenpannensets zu
kontrollieren.
Reifendruck kontrollieren / gelegentlich aufpumpen
Sie können den Kompressor, ohne
Ver wendung des Dichtmittels, auch benutzen,
um Ihre Reifen zu kontrollieren oder
gelegentlich aufzupumpen.
F

E
ntfernen Sie die Ventilkappe des Reifens
und bewahren Sie sie an einem sauberen
Ort auf.
F

R
ollen Sie den unter dem Kompressor
verstauten Schlauch ganz aus.
F

S
chrauben Sie den Schlauch auf das Ventil
und ziehen Sie fest an. F
Ü berprüfen Sie, dass der Schalter des
Kompressors auf der Position " O" steht.
F

R
ollen Sie das unter dem Kompressor
verstaute elektrische Kabel vollständig ab.
F

V
erbinden Sie den Stecker des
Kompressors mit dem 12V-Anschluss des
Fahrzeugs.
F

S
chalten Sie die Zündung ein.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

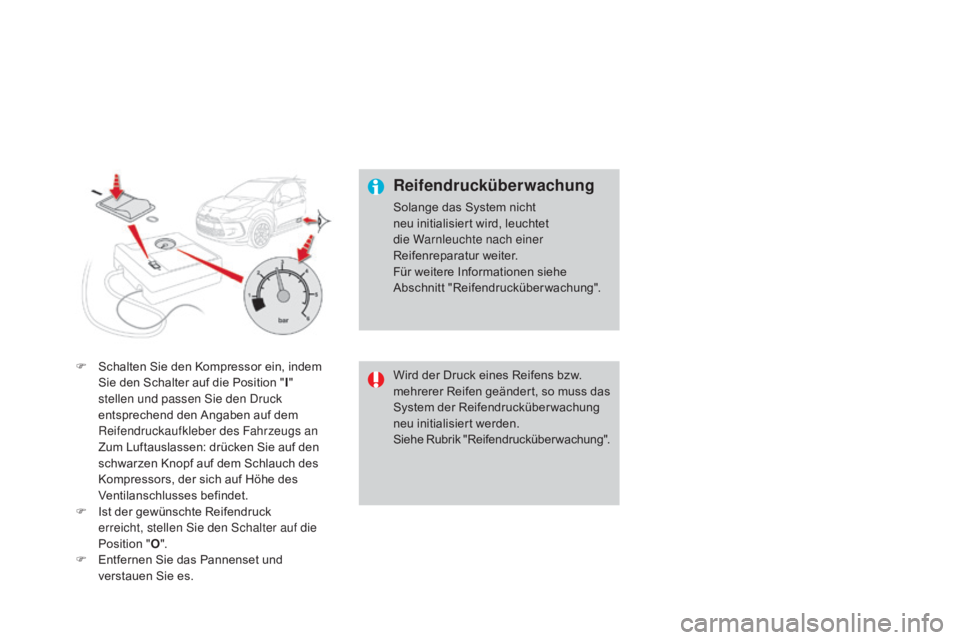

F Schalten Sie den Kompressor ein, indem Sie den Schalter auf die Position "I"
stellen und passen Sie den Druck
entsprechend den Angaben auf dem
Reifendruckaufkleber des Fahrzeugs an
Z

um Luftauslassen: drücken Sie auf den
schwarzen Knopf auf dem Schlauch des
Kompressors, der sich auf Höhe des
Ventilanschlusses befindet.
F

I
st der gewünschte Reifendruck
erreicht, stellen Sie den Schalter auf die
Position
"O ".
F

E
ntfernen Sie das Pannenset und
verstauen Sie es.
Reifendrucküberwachung
Solange das System nicht
neu initialisiert wird, leuchtet
die Warnleuchte nach einer
Reifenreparatur weiter.
Für weitere Informationen siehe
Abschnitt "Reifendrucküberwachung".
Wird der Druck eines Reifens bzw.
mehrerer Reifen geändert, so muss das
System der Reifendrucküberwachung
neu initialisiert werden.
Siehe Rubrik "Reifendrucküberwachung".

207
DS3_de_Chap10_info-pratiques_ed01-2014

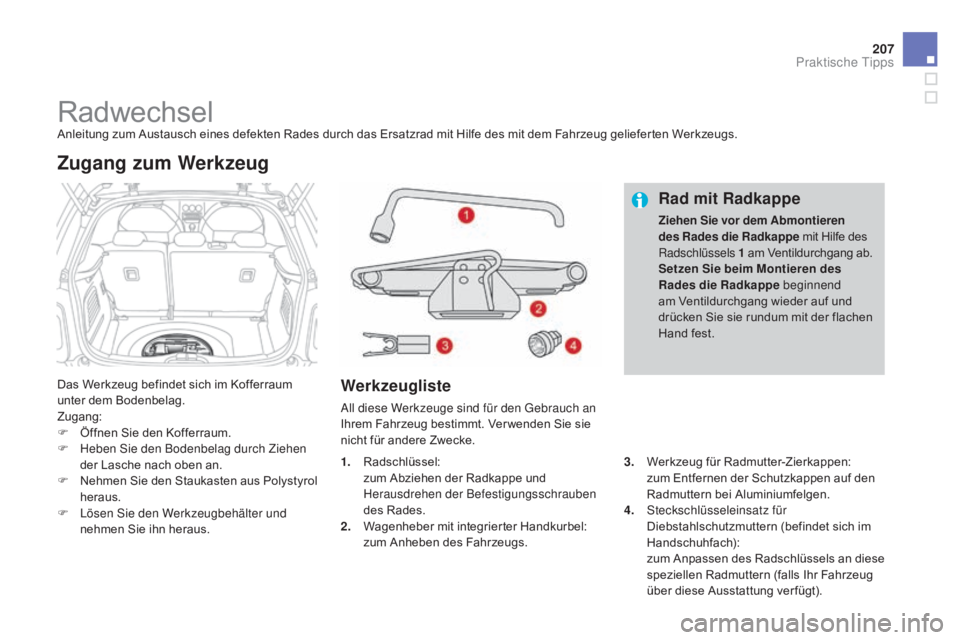

RadwechselAnleitung zum Austausch eines defekten Rades durch das Ersatzrad mit Hilfe des mit dem Fahrzeug gelieferten Werkzeugs.
Das Werkzeug befindet sich im Kofferraum
unter dem Bodenbelag.
Zugang:
F
Ö
ffnen Sie den Kofferraum.
F

H
eben Sie den Bodenbelag durch Ziehen
der Lasche nach oben an.
F

N
ehmen Sie den Staukasten aus Polystyrol
heraus.
F

L
ösen Sie den Werkzeugbehälter und
nehmen Sie ihn heraus.
Zugang zum we rkzeug
werkzeugliste
All diese Werkzeuge sind für den Gebrauch an
Ihrem Fahrzeug bestimmt. Ver wenden Sie sie
nicht für andere Zwecke.
Rad mit Radkappe
Ziehen Sie vor dem ab montieren
des Rades die Radkappe mit Hilfe des
Radschlüssels 1 am Ventildurchgang ab.
Setzen Sie beim
m
o
ntieren des
Rades die Radkappe beginnend
am Ventildurchgang wieder auf und
drücken Sie sie rundum mit der flachen
Hand fest.
3.
W

erkzeug für Radmutter-Zierkappen:
z

um Entfernen der Schutzkappen auf den
Radmuttern bei Aluminiumfelgen.
4.
S

teckschlüsseleinsatz für
Diebstahlschutzmuttern (befindet sich im
Handschuhfach):
z

um Anpassen des Radschlüssels an diese
speziellen Radmuttern (falls Ihr Fahrzeug
über diese Ausstattung ver fügt).
1.
R

adschlüssel:
z

um Abziehen der Radkappe und
Herausdrehen der Befestigungsschrauben
des Rades.
2.
W

agenheber mit integrierter Handkurbel:
z

um Anheben des Fahrzeugs.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

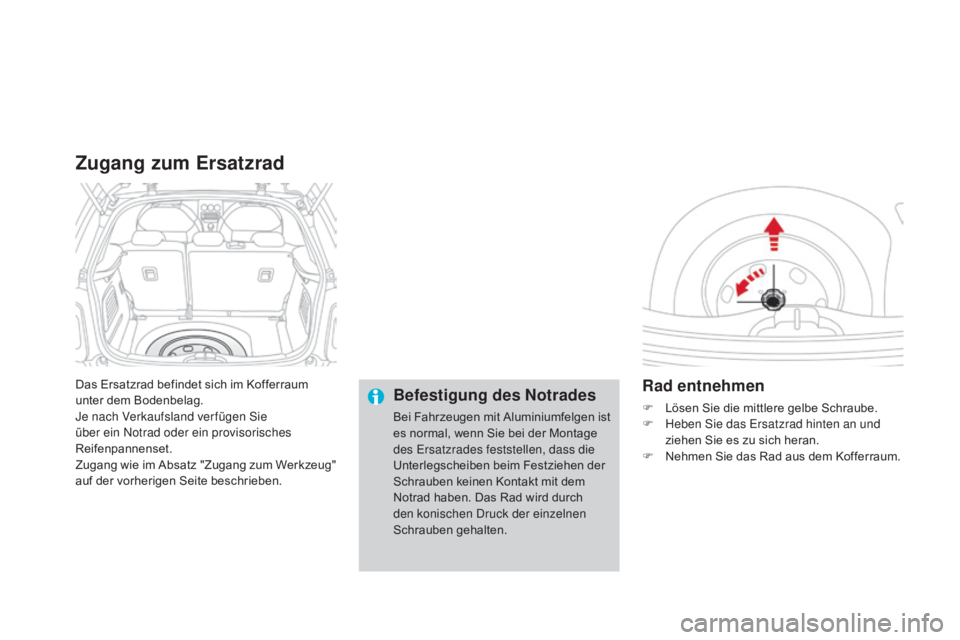

Das Ersatzrad befindet sich im Kofferraum
unter dem Bodenbelag.
Je nach Verkaufsland verfügen Sie
über ein Notrad oder ein provisorisches
Reifenpannenset.
Zugang wie im Absatz "Zugang zum Werkzeug"
auf der vorherigen Seite beschrieben.
Zugang zum Ersatzrad
Befestigung des Notrades
Bei Fahr zeugen mit Aluminiumfelgen ist
es normal, wenn Sie bei der Montage
des Ersatzrades feststellen, dass die
Unterlegscheiben beim Festziehen der
Schrauben keinen Kontakt mit dem
Notrad haben. Das Rad wird durch
den konischen Druck der einzelnen
Schrauben gehalten.
Rad entnehmen
F Lösen Sie die mittlere gelbe Schraube.
F H eben Sie das Ersatzrad hinten an und
ziehen Sie es zu sich heran.
F

N
ehmen Sie das Rad aus dem Kofferraum.
