CITROEN DS3 2015 Betriebsanleitungen (in German)

DS3_de_Chap10_info-pratiques_ed01-2014

DS3_de_Chap10_info-pratiques_ed01-2014

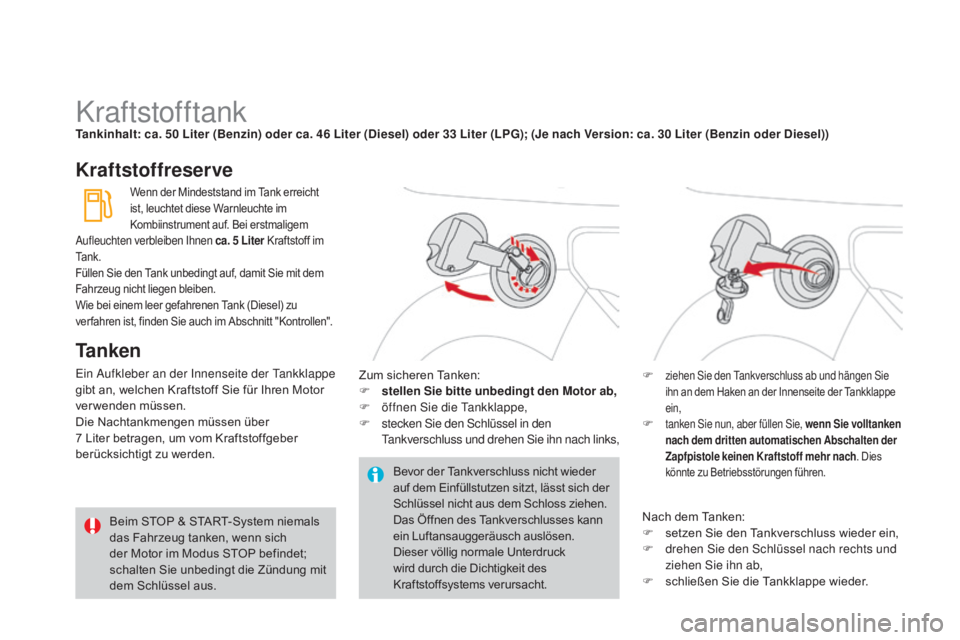

KraftstofftankTankinhalt: ca. 50 Liter (Benzin) oder ca. 46 Liter (Diesel) oder 33 Liter (LpG); (Je nach Version: ca. 30 Liter (Benzin oder Diesel))
Kraftstoffreserve
Ta n k e n
Ein Aufkleber an der Innenseite der Tankklappe
gibt an, welchen Kraftstoff Sie für Ihren Motor
verwenden müssen.
Die Nachtankmengen müssen über
7
Liter betragen, um vom Kraftstoffgeber
berücksichtigt zu werden.
Bevor der Tankverschluss nicht wieder
auf dem Einfüllstutzen sitzt, lässt sich der
Schlüssel nicht aus dem Schloss ziehen.
Das Öffnen des Tankverschlusses kann
ein Luftansauggeräusch auslösen.
Dieser völlig normale Unterdruck
wird durch die Dichtigkeit des
Kraftstoffsystems verursacht.
Zum sicheren Tanken:
F

s
tellen Sie bitte unbedingt den m
o
tor ab,
F

ö
ffnen Sie die Tankklappe,
F

s
tecken Sie den Schlüssel in den
Tankverschluss und drehen Sie ihn nach links, F
ziehen Sie den Tankverschluss ab und hängen Sie
ihn an dem Haken an der Innenseite der Tankklappe
ein,
F tanken Sie nun, aber füllen Sie, wenn Sie volltanken
nach dem dritten automatischen ab schalten der
Zapfpistole keinen Kraftstoff mehr nach . Dies
könnte zu Betriebsstörungen führen.
Nach dem Tanken:
F s etzen Sie den Tankverschluss wieder ein,
F

d
rehen Sie den Schlüssel nach rechts und
ziehen Sie ihn ab,
F

s
chließen Sie die Tankklappe wieder.
Wenn der Mindeststand im Tank erreicht
ist, leuchtet diese Warnleuchte im
Kombiinstrument auf. Bei erstmaligem
Aufleuchten verbleiben Ihnen ca. 5 Liter Kraftstoff im
Ta n k .
Füllen Sie den Tank unbedingt auf, damit Sie mit dem
Fahrzeug nicht liegen bleiben.
Wie bei einem leer gefahrenen Tank (Diesel) zu
ver fahren ist, finden Sie auch im Abschnitt "Kontrollen".
Beim STOP & START-System niemals
das Fahrzeug tanken, wenn sich
der Motor im Modus STOP befindet;
schalten Sie unbedingt die Zündung mit
dem Schlüssel aus.

191
DS3_de_Chap10_info-pratiques_ed01-2014

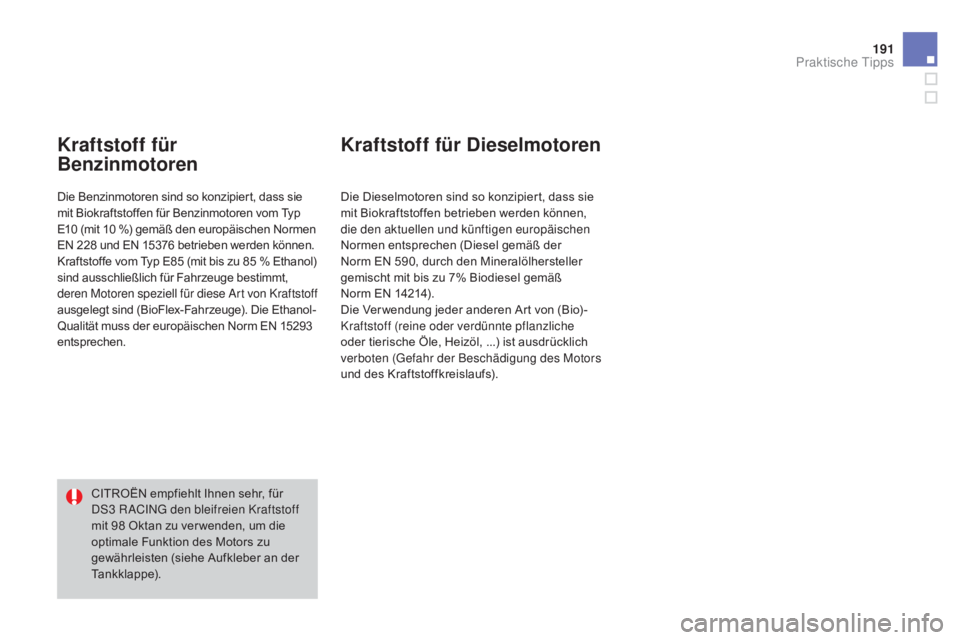

Kraftstoff für
Benzinmotoren
Die Benzinmotoren sind so konzipiert, dass sie
mit Biokraftstoffen für Benzinmotoren vom Typ
E10 (mit 10 %) gemäß den europäischen Normen
EN 228 und EN 15376 betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 % Ethanol)
sind ausschließlich für Fahrzeuge bestimmt,
deren Motoren speziell für diese Art von Kraftstoff
ausgelegt sind (BioFlex-Fahrzeuge). Die Ethanol-
Qualität muss der europäischen Norm EN 15293
entsprechen.
Kraftstoff für Dieselmotoren
Die Dieselmotoren sind so konzipiert, dass sie
mit Biokraftstoffen betrieben werden können,
die den aktuellen und künftigen europäischen
Normen entsprechen (Diesel gemäß der
Norm EN 590, durch den Mineralölhersteller
gemischt mit bis zu 7% Biodiesel gemäß
Norm EN 14214).
Die Ver wendung jeder anderen Art von (Bio) -
Kraftstoff (reine oder verdünnte pflanzliche
oder tierische Öle, Heizöl, ...) ist ausdrücklich
verboten (Gefahr der Beschädigung des Motors
und des Kraftstoffkreislaufs).
CITROËN empfiehlt Ihnen sehr, für
DS3 R ACING den bleifreien Kraftstoff
mit 98 Oktan zu ver wenden, um die
optimale Funktion des Motors zu
gewährleisten (siehe Aufkleber an der
Tankklappe).
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014
* Je nach Bestimmung

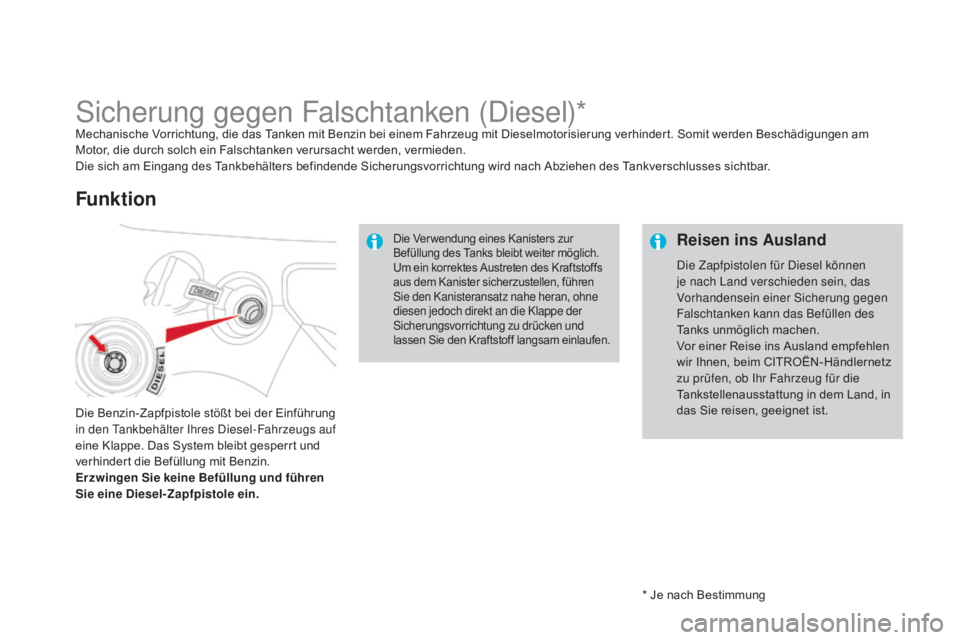

Sicherung gegen Falschtanken (Diesel)*Mechanische Vorrichtung, die das Tanken mit Benzin bei einem Fahrzeug mit Dieselmotorisierung verhindert. Somit werden Beschädigungen am
Motor, die durch solch ein Falschtanken verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters befindende Sicherungsvorrichtung wird nach Abziehen des Tankverschlusses sichtbar.
Funktion
Die Benzin-Zapfpistole stößt bei der Einführung
in den Tankbehälter Ihres Diesel-Fahrzeugs auf
eine Klappe. Das System bleibt gesperrt und
verhindert die Befüllung mit Benzin.
Erzwingen Sie keine Befüllung und führen
Sie eine Diesel-Zapfpistole ein.
Die Ver wendung eines Kanisters zur
Befüllung des Tanks bleibt weiter möglich.
Um ein korrektes Austreten des Kraftstoffs
aus dem Kanister sicherzustellen, führen
Sie den Kanisteransatz nahe heran, ohne
diesen jedoch direkt an die Klappe der
Sicherungsvorrichtung zu drücken und
lassen Sie den Kraftstoff langsam einlaufen.Reisen ins au sland
Die Zapfpistolen für Diesel können
je nach Land verschieden sein, das
Vorhandensein einer Sicherung gegen
Falschtanken kann das Befüllen des
Tanks unmöglich machen.
Vor einer Reise ins Ausland empfehlen
wir Ihnen, beim CITROËN-Händlernetz
zu prüfen, ob Ihr Fahrzeug für die
Tankstellenausstattung in dem Land, in
das Sie reisen, geeignet ist.

193
DS3_de_Chap10_info-pratiques_ed01-2014

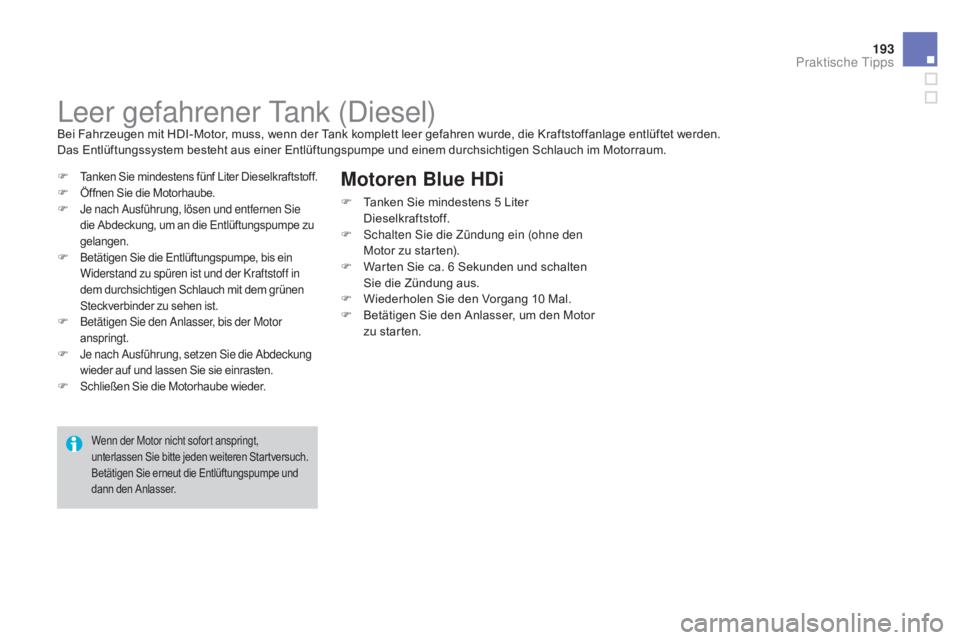

Leer gefahrener Tank (Diesel)Bei Fahrzeugen mit HDI-Motor, muss, wenn der Tank komplett leer gefahren wurde, die Kraftstoffanlage entlüftet werden.
Das Entlüftungssystem besteht aus einer Entlüftungspumpe und einem durchsichtigen Schlauch im Motorraum.
F
Tanken Sie mindestens fünf Liter Dieselkraf tstof f.F Öffnen Sie die Motorhaube.F Je nach Ausführung, lösen und entfernen Sie die Abdeckung, um an die Entlüftungspumpe zu
gelangen.
F Betätigen Sie die Entlüftungspumpe, bis ein Widerstand zu spüren ist und der Kraftstoff in
dem durchsichtigen Schlauch mit dem grünen
Steckverbinder zu sehen ist.
F Betätigen Sie den Anlasser, bis der Motor anspringt.
F Je nach Ausführung, setzen Sie die Abdeckung wieder auf und lassen Sie sie einrasten.
F Schließen Sie die Motorhaube wieder.
motoren Blue HDi
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.
F

S
chalten Sie die Zündung ein (ohne den
Motor zu starten).
F

W
arten Sie ca. 6 Sekunden und schalten
Sie die Zündung aus.
F

W
iederholen Sie den Vorgang 10 Mal.
F

B
etätigen Sie den Anlasser, um den Motor
zu starten.
Wenn der Motor nicht sofort anspringt,
unterlassen Sie bitte jeden weiteren Startversuch.
Betätigen Sie erneut die Entlüftungspumpe und
dann den Anlasser.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014
Additiv AdBlue® und SCR-System
für Dieselmotoren Blue HDi
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat CITROËN entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus SCR-System (selektive
katalytische Reduktion) und Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR-System
Mit dem speziellen Additiv AdBlue®, das Urea
enthält, wandelt der Katalysator bis zu 85% des
Stickstoffoxids (NOx) in Stickstoff und Wasser
um - Substanzen, die weder die Gesundheit
noch die Umwelt belasten. Das Additiv AdBlue
® befindet sich in einem
separaten, spezifischen Tank unter dem
Kofferraum. Der Tank fasst 17 Liter, womit das
Fahrzeug etwa 20 000 km weit fahren kann,
bevor ein Alarm einen niedrigen Füllstand
anzeigt, mit dem Sie noch weitere 2 400 km
fahren können.
Um eine ordnungsgemäße Funktionsweise des SCR-
Systems zu ermöglichen, wird der AdBlue®-Additivtank
während der Inspektion Ihres Fahrzeugs bei einem
Vertreter des CITROËN-Händlernetzes oder bei einer
qualifizierten Fachwerkstatt stets nachgefüllt.
Werden zwischen zwei Inspektionen mehr als
20 000 km zurückgelegt, sollten Sie den Tank
bei einem CITROËN-Vertragspartner oder bei
einer qualifizierten Fachwerkstatt nachfüllen
lassen.
Sobald der AdBlue®-Additivtank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei Ausfall des SCR-Systems entspricht
der Emissionswert des Fahrzeugs nicht
mehr der Euro-Norm 6: Ihr Fahrzeug
verschmutzt die Umwelt!
Bei einer Störung des SCR-Systems
wenden Sie sich daher umgehend an einen
Vertreter des CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt,
da der Motorstart nach 1 100 km mit
gestörtem System automatisch gesperrt
wird und Sie folglich das Fahrzeug nicht
mehr anlassen können.

195
DS3_de_Chap10_info-pratiques_ed01-2014

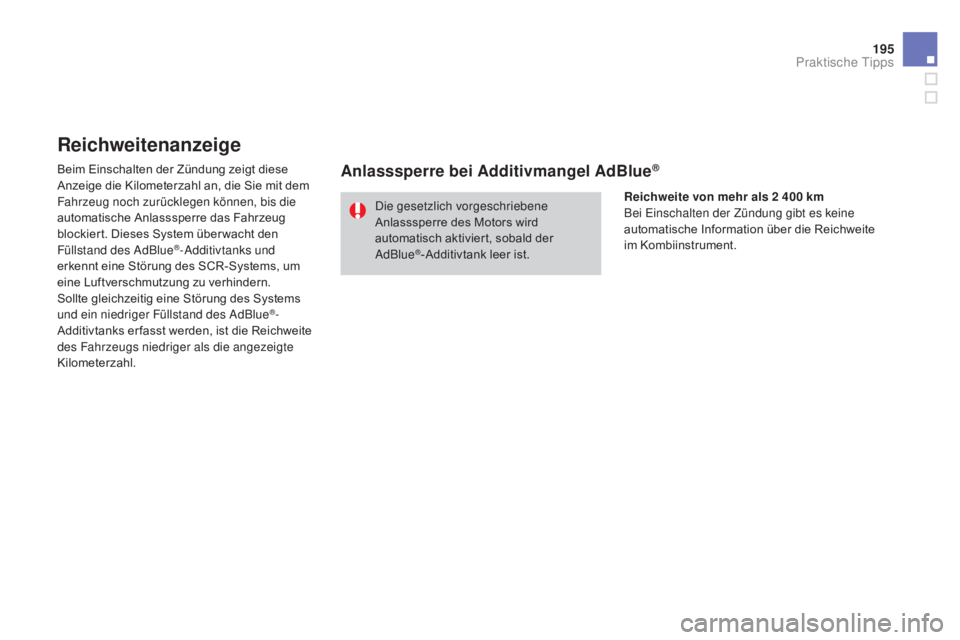

Reichweitenanzeige
Beim Einschalten der Zündung zeigt diese
Anzeige die Kilometerzahl an, die Sie mit dem
Fahrzeug noch zurücklegen können, bis die
automatische Anlasssperre das Fahrzeug
blockiert. Dieses System über wacht den
Füllstand des AdBlue
®-Additivtanks und
erkennt eine Störung des SCR-Systems, um
eine Luftverschmutzung zu verhindern.
Sollte gleichzeitig eine Störung des Systems
und ein niedriger Füllstand des AdBlue
®-
Additivtanks er fasst werden, ist die Reichweite
des Fahrzeugs niedriger als die angezeigte
Kilometerzahl. Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird
automatisch aktiviert, sobald der
AdBlue
®-Additivtank leer ist.
anlasssperre bei
ad ditivmangel ad Blue®
Reichweite von mehr als 2 400 km
Bei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite
im Kombiinstrument.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

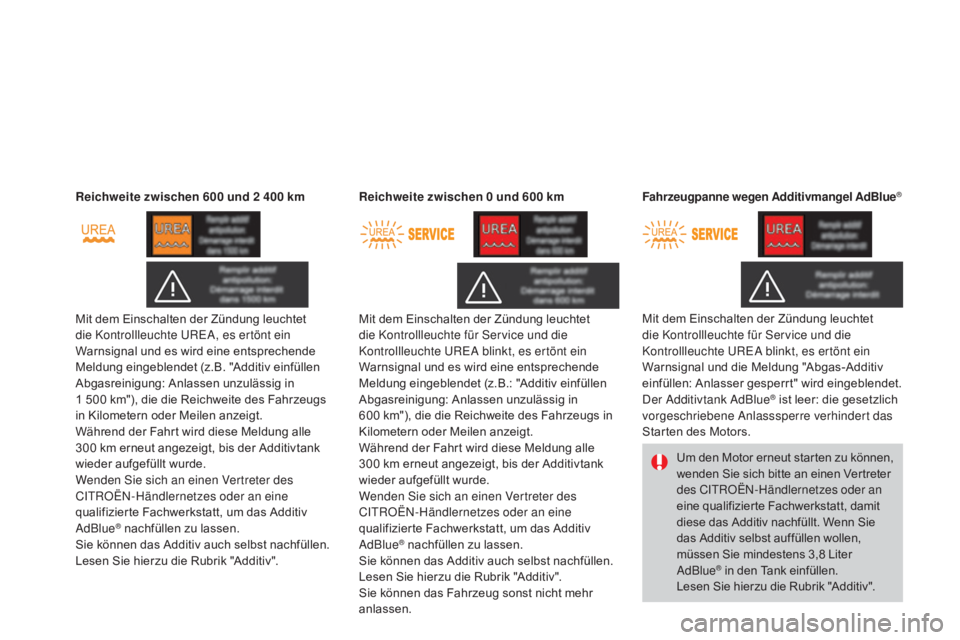

Reichweite zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte UREA, es ertönt ein
Warnsignal und es wird eine entsprechende
Meldung eingeblendet (z.B. "Additiv einfüllen
Abgasreinigung: Anlassen unzulässig in
1
500 km"), die die Reichweite des Fahrzeugs
in Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung alle
300
km erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das Additiv
AdBlue
® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv". Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte für Service und die
Kontrollleuchte UREA blinkt, es ertönt ein
Warnsignal und es wird eine entsprechende
Meldung eingeblendet (z.B.: "Additiv einfüllen
Abgasreinigung: Anlassen unzulässig in
600
km"), die die Reichweite des Fahrzeugs in
Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung alle
300 km erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das Additiv
AdBlue® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv".
Sie können das Fahrzeug sonst nicht mehr
anlassen. Reichweite zwischen 0 und 600 km
Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte für Service und die
Kontrollleuchte UREA blinkt, es ertönt ein
Warnsignal und die Meldung "Abgas-Additiv
einfüllen: Anlasser gesperrt" wird eingeblendet.
Der Additivtank AdBlue
® ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
Starten des Motors. Fahrzeugpanne wegen
a
d
ditivmangel a
d
Blue
®
Um den Motor erneut starten zu können,
wenden Sie sich bitte an einen Vertreter
des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt, damit
diese das Additiv nachfüllt. Wenn Sie
das Additiv selbst auffüllen wollen,
müssen Sie mindestens 3,8
Liter
AdBlue
® in den Tank einfüllen.
Lesen Sie hierzu die Rubrik "Additiv".

197
DS3_de_Chap10_info-pratiques_ed01-2014

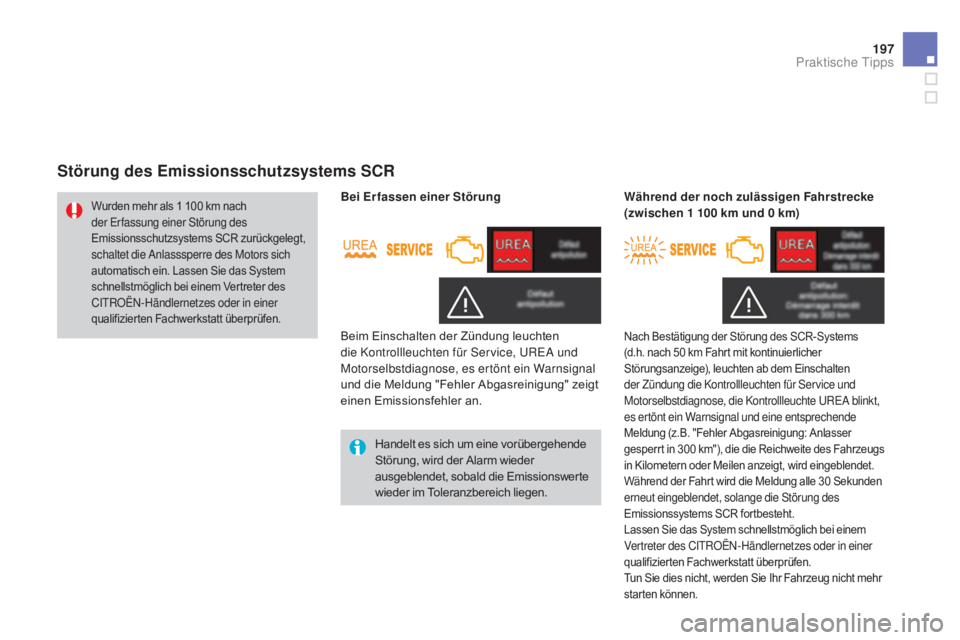

Störung des Emissionsschutzsystems SCR
Handelt es sich um eine vorübergehende
Störung, wird der Alarm wieder
ausgeblendet, sobald die Emissionswerte
wieder im Toleranzbereich liegen.
Wurden mehr als 1 100 km nach
der Erfassung einer Störung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System
schnellstmöglich bei einem Vertreter des
CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.Bei Erfassen einer Störungwährend der noch zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)
Beim Einschalten der Zündung leuchten
die Kontrollleuchten für Service, UREA und
Motorselbstdiagnose, es ertönt ein Warnsignal
und die Meldung "Fehler Abgasreinigung" zeigt
einen Emissionsfehler an.
Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50 km Fahrt mit kontinuierlicher
Störungsanzeige), leuchten ab dem Einschalten
der Zündung die Kontrollleuchten für Service und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es ertönt ein Warnsignal und eine entsprechende
Meldung (z.B. "Fehler Abgasreinigung: Anlasser
gesperr t in 300 km"), die die Reichweite des Fahrzeugs
in Kilometern oder Meilen anzeigt, wird eingeblendet.
Während der Fahrt wird die Meldung alle 30
Sekunden
erneut eingeblendet, solange die Störung des
Emissionssystems SCR fortbesteht.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht mehr
starten können.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

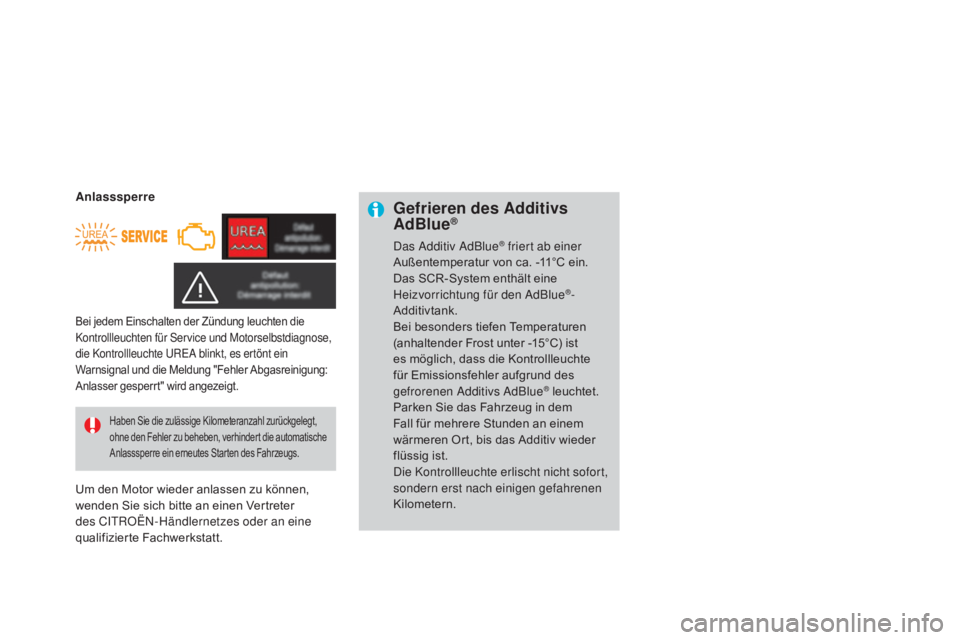

Gefrieren des additivs ad
Blue®
Das Additiv AdBlue® friert ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-
Additivtank.
Bei besonders tiefen Temperaturen
(anhaltender Frost unter -15°C) ist
es möglich, dass die Kontrollleuchte
für Emissionsfehler aufgrund des
gefrorenen Additivs AdBlue
® leuchtet.
Parken Sie das Fahrzeug in dem
Fall für mehrere Stunden an einem
wärmeren Ort, bis das Additiv wieder
flüssig ist.
Die Kontrollleuchte erlischt nicht sofort,
sondern erst nach einigen gefahrenen
Kilometern.
Haben Sie die zulässige Kilometeranzahl zurückgelegt,
ohne den Fehler zu beheben, verhindert die automatische
Anlasssperre ein erneutes Starten des Fahrzeugs.
Bei jedem Einschalten der Zündung leuchten die
Kontrollleuchten für Service und Motorselbstdiagnose,
die Kontrollleuchte UREA blinkt, es ertönt ein
Warnsignal und die Meldung "Fehler Abgasreinigung:
Anlasser gesperrt" wird angezeigt.
anlasssperre
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
