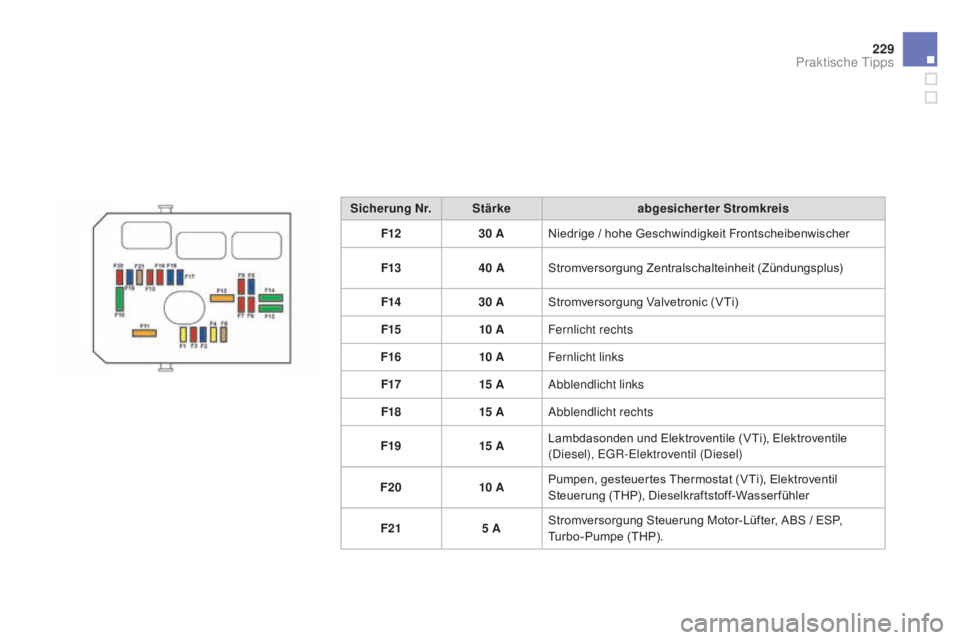

Sicherung Nr.Stärke abgesicherter Stromkreis
F12 30
a
N
iedrige / hohe Geschwindigkeit Frontscheibenwischer
F13 40
a
S
tromversorgung Zentralschalteinheit (Zündungsplus)
F14 30
a
S
tromversorgung Valvetronic (VTi)
F15 10
a
F
ernlicht rechts
F16 10
a
F
ernlicht links
F17 15
a
A
bblendlicht links
F18 15
a
A
bblendlicht rechts
F19 15
a
L
ambdasonden und Elektroventile (VTi), Elektroventile
(Diesel), EGR-Elektroventil (Diesel)
F20 10
a
P
umpen, gesteuertes Thermostat (VTi), Elektroventil
Steuerung (THP), Dieselkraftstoff-Wasserfühler
F21 5
a
S
tromversorgung Steuerung Motor-Lüfter, ABS / ESP,
Turbo-Pumpe (THP).
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

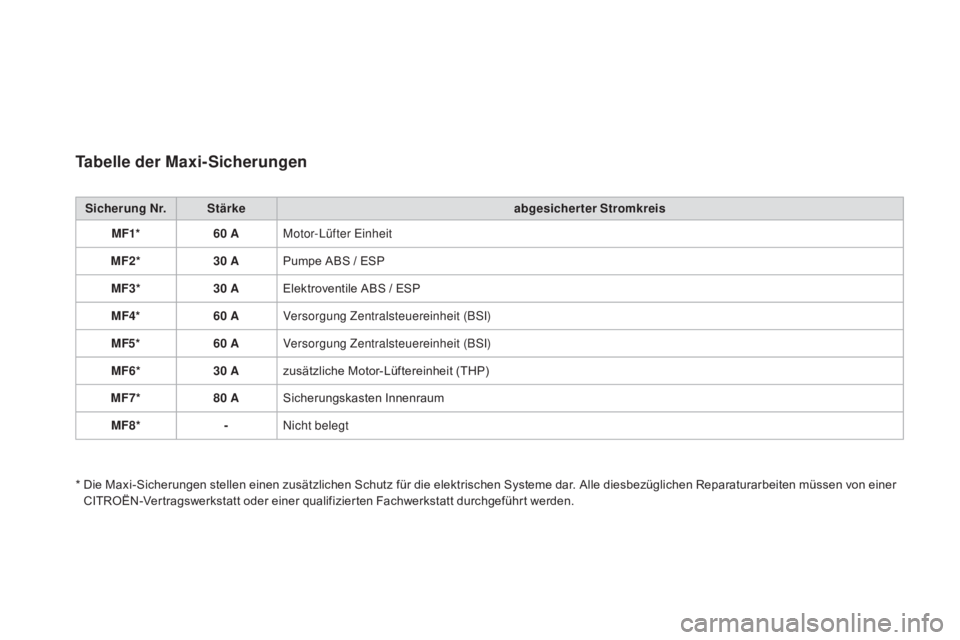

Tabelle der maxi-Sicherungen
Sicherung Nr. Stärke abgesicherter Stromkreis
mF1

* 60
a
M
otor-Lüfter Einheit
mF2

* 30
a
P
umpe ABS / ESP
mF3

* 30
a
E
lektroventile ABS / ESP
mF

4* 60
a
V
ersorgung Zentralsteuereinheit (BSI)
mF5

* 60
a
V
ersorgung Zentralsteuereinheit (BSI)
mF6

* 30
a
z
usätzliche Motor-Lüftereinheit (THP)
mF

7* 80
a
S
icherungskasten Innenraum
mF8

* -Nicht belegt
*

D
ie Maxi-Sicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten müssen von einer
CITROËN-Vertragswerkstatt oder einer qualifizierten Fachwerkstatt durchgeführt werden.

231
DS3_de_Chap10_info-pratiques_ed01-2014

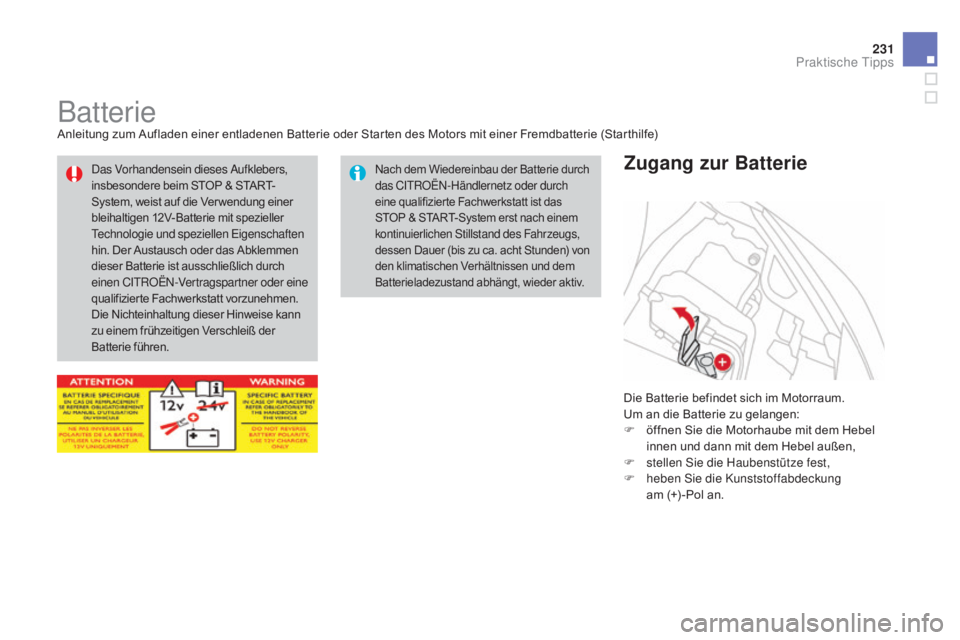

BatterieAnleitung zum Aufladen einer entladenen Batterie oder Starten des Motors mit einer Fremdbatterie (Starthilfe)Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
F

ö
ffnen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen,
F

st
ellen Sie die Haubenstütze fest,
F

h
eben Sie die Kunststoffabdeckung
am
(+) -Pol an.
Zugang zur BatterieNach dem Wiedereinbau der Batterie durch
das CITROËN-Händlernetz oder durch
eine qualifizierte Fachwerkstatt ist das
STOP & START-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv.Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-
System, weist auf die Ver wendung einer
bleihaltigen 12V-Batterie mit spezieller
Technologie und speziellen Eigenschaften
hin. Der Austausch oder das Abklemmen
dieser Batterie ist ausschließlich durch
einen CITROËN-Vertragspartner oder eine
qualifizierte Fachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann
zu einem frühzeitigen Verschleiß der
Batterie führen.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann der Motor mit einer Hilfsbatterie
(extern oder von einem anderen Fahrzeug) und
Starthilfekabel gestartet werden.

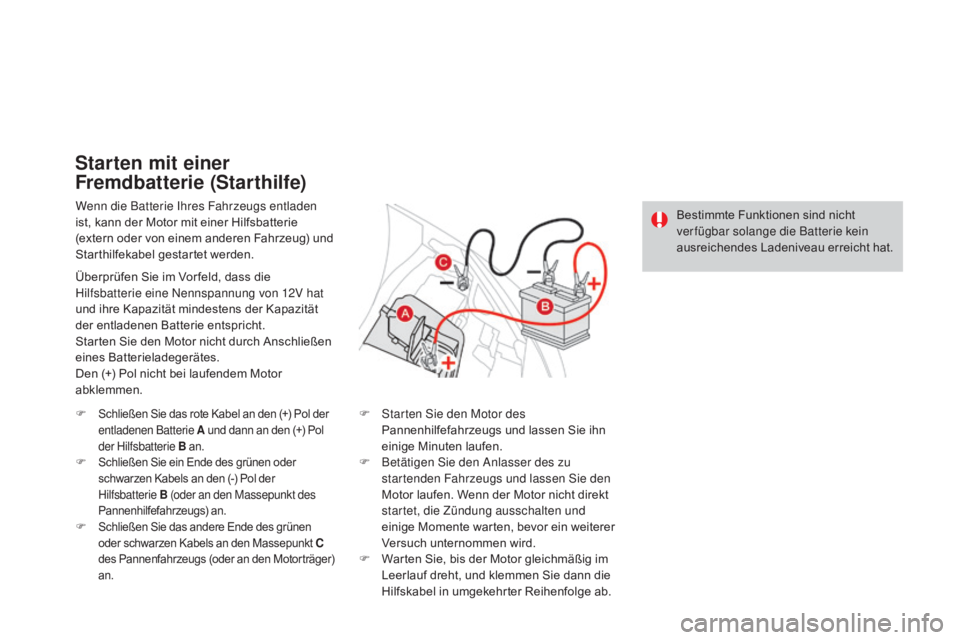

Starten mit einer
Fremdbatterie (Starthilfe)
Überprüfen Sie im Vor feld, dass die
Hilfsbatterie eine Nennspannung von 12V hat
und ihre Kapazität mindestens der Kapazität
der entladenen Batterie entspricht.
Starten Sie den Motor nicht durch Anschließen
eines Batterieladegerätes.
Den (+) Pol nicht bei laufendem Motor
abklemmen.
F Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie a u nd dann an den (+) Pol
der Hilfsbatterie B an.
F
S

chließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B (oder an den Massepunkt des
Pannenhilfefahrzeugs) an.
F
S

chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des Pannenfahrzeugs (oder an den Motorträger)
an.F Starten Sie den Motor des Pannenhilfefahrzeugs und lassen Sie ihn
einige Minuten laufen.
F

B
etätigen Sie den Anlasser des zu
startenden Fahrzeugs und lassen Sie den
Motor laufen. Wenn der Motor nicht direkt
startet, die Zündung ausschalten und
einige Momente warten, bevor ein weiterer
Versuch unternommen wird.
F

W
arten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab. Bestimmte Funktionen sind nicht
ver fügbar solange die Batterie kein
ausreichendes Ladeniveau erreicht hat.

233
DS3_de_Chap10_info-pratiques_ed01-2014
Vor einem Eingriff an der Batterie schützen Sie
Augen und Gesicht.
Um jegliche Explosions- oder Brandgefahr zu
vermeiden, muss jeder Eingriff an der Batterie in
einer gut belüfteten Umgebung stattfinden und es
dür fen sich keine offenen Flammen oder Quellen
von Funkenbildung in der Nähe befinden.
Versuchen Sie nicht, eine gefrorene Batterie
wieder aufzuladen, sie muss zuerst aufgetaut
werden um jegliche Explosionsgefahr zu
vermeiden. Wenn die Batterie gefroren war,
muss sie vor Aufladen von einem CITROËN-
Vertragspartner oder einer qualifizierten
Fachwerkstatt kontrolliert werden, um
sicherzustellen, dass die internen Komponenten
nicht beschädigt sind und das Gehäuse keine
Risse aufweist, da dies das Austreten giftiger und
korrosiver Säure zur Folge haben kann.
Achten Sie darauf, die Pole nicht zu vertauschen
und ver wenden Sie ausschließlich ein
12V-Ladegerät.
Klemmen Sie die Pole nicht bei laufendem Motor ab.Laden Sie die Batterie erst auf, wenn Sie die Pole
abgeklemmt haben.
Waschen Sie sich nach Ende der Arbeiten
sorgfältig die Hände.
Schieben Sie das Fahrzeug nicht an, um
den Motor zu starten, wenn es mit einem
automatisierten Schaltgetriebe oder
einem Automatik-Getriebe ausgerüstet ist.

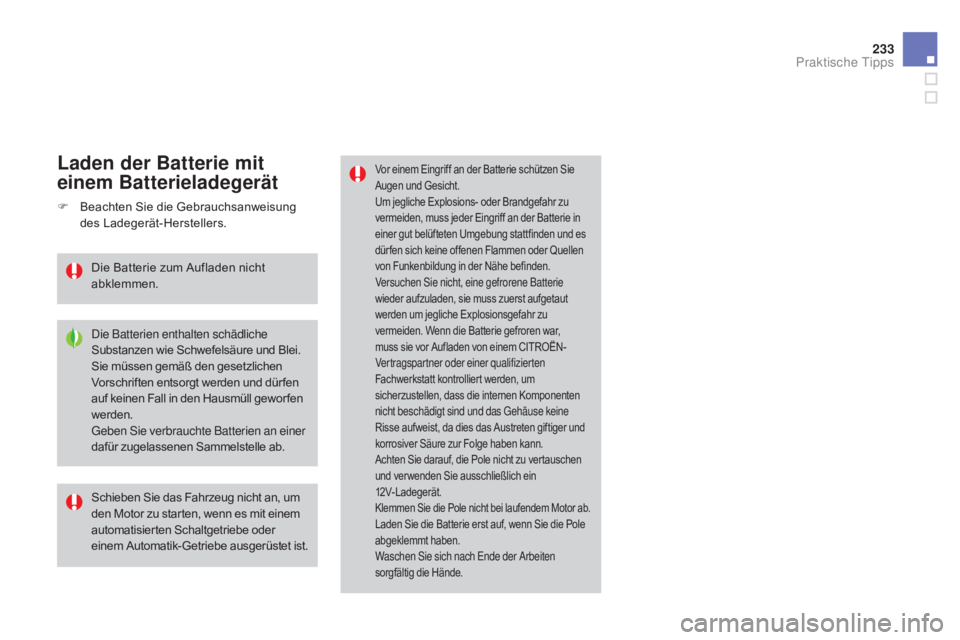

Laden der Batterie mit
einem Batterieladegerät
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei.
Sie müssen gemäß den gesetzlichen
Vorschriften entsorgt werden und dür fen
auf keinen Fall in den Hausmüll gewor fen
werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.
F

B

eachten Sie die Gebrauchsanweisung
des Ladegerät-Herstellers.
Die Batterie zum Aufladen nicht
abklemmen.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

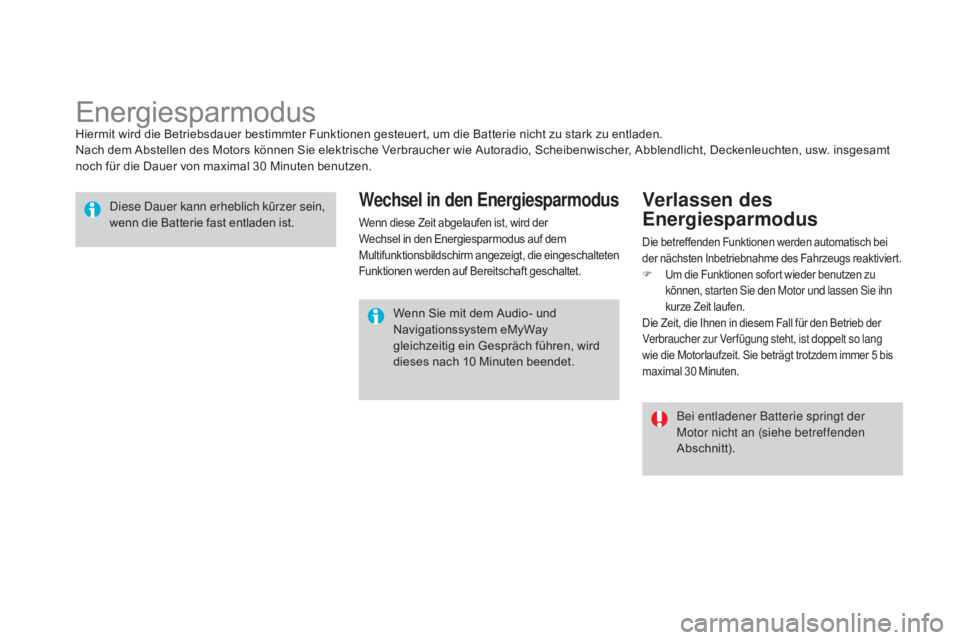

EnergiesparmodusHiermit wird die Betriebsdauer bestimmter Funktionen gesteuert, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Autoradio, Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt
noch für die Dauer von maximal 30 Minuten benutzen.Diese Dauer kann erheblich kürzer sein,
wenn die Batterie fast entladen ist.
Bei entladener Batterie springt der
Motor nicht an (siehe betreffenden
Abschnitt).
Wenn Sie mit dem Audio- und
Navigationssystem eMyWay
gleichzeitig ein Gespräch führen, wird
dieses nach 10
Minuten beendet.
wechsel in den Energiesparmodus
Wenn diese Zeit abgelaufen ist, wird der
Wechsel in den Energiesparmodus auf dem
Multifunktionsbildschirm angezeigt, die eingeschalteten
Funktionen werden auf Bereitschaft geschaltet.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch bei
der nächsten Inbetriebnahme des Fahrzeugs reaktiviert.
F
U
m die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen Sie ihn
kurze Zeit laufen.
Die Zeit, die Ihnen in diesem Fall für den Betrieb der
Verbraucher zur Verfügung steht, ist doppelt so lang
wie die Motorlaufzeit. Sie beträgt trotzdem immer 5
bis
maximal 30
Minuten.

235
DS3_de_Chap10_info-pratiques_ed01-2014

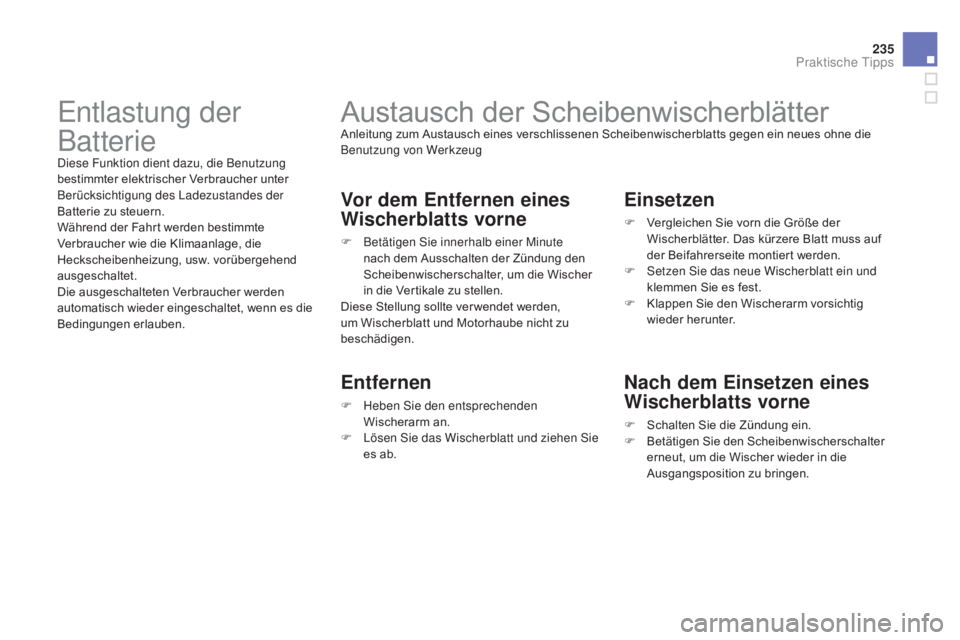

Austausch der ScheibenwischerblätterAnleitung zum Austausch eines verschlissenen Scheibenwischerblatts gegen ein neues ohne die
Benutzung von Werkzeug
Vor dem Entfernen eines
wi
scherblatts vorne
F Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer
in die Vertikale zu stellen.
Diese Stellung sollte ver wendet werden,
um Wischerblatt und Motorhaube nicht zu
beschädigen.
Entfernen
F Heben Sie den entsprechenden Wischerarm an.
F

L
ösen Sie das Wischerblatt und ziehen Sie
es ab.
Einsetzen
F Vergleichen Sie vorn die Größe der Wischerblätter. Das kürzere Blatt muss auf
der Beifahrerseite montiert werden.
F

S
etzen Sie das neue Wischerblatt ein und
klemmen Sie es fest.
F

K
lappen Sie den Wischerarm vorsichtig
wieder herunter.
Nach dem Einsetzen eines
wi
scherblatts vorne
F Schalten Sie die Zündung ein.
F
B etätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
Entlastung der
Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

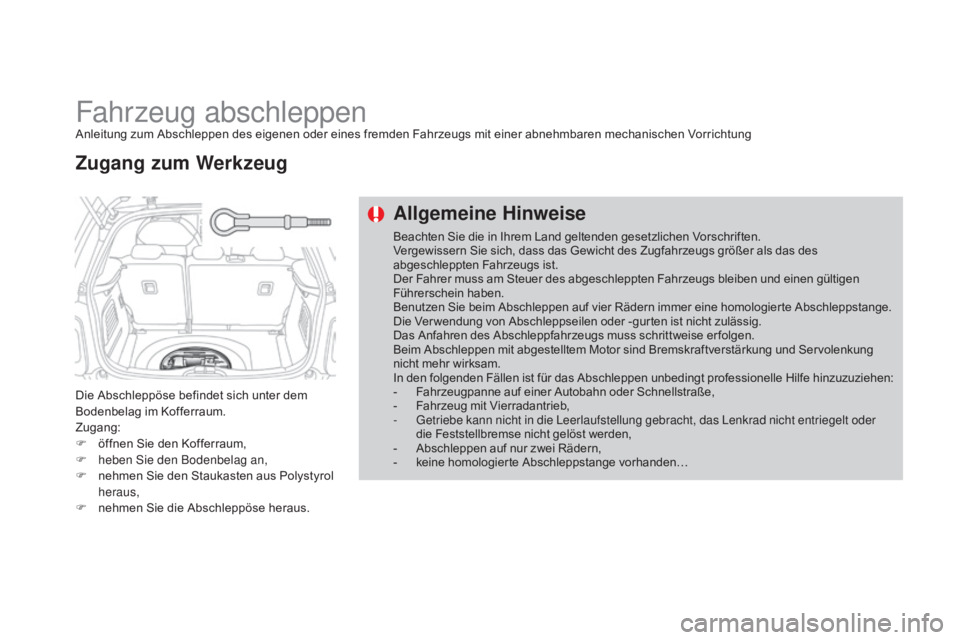

Fahrzeug abschleppenAnleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren mechanischen Vorrichtung
Die Abschleppöse befindet sich unter dem
Bodenbelag im Kofferraum.
Zugang:
F
ö
ffnen Sie den Kofferraum,
F

heb
en Sie den Bodenbelag an,
F

n
ehmen Sie den Staukasten aus Polystyrol
heraus,
F

n
ehmen Sie die Abschleppöse heraus.
Zugang zum we rkzeug
all

gemeine Hinweise
Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen gültigen
Führerschein haben.
Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte Abschleppstange.
Die Ver wendung von Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss schrittweise er folgen.
Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und Servolenkung
nicht mehr wirksam.
In den folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe hinzuzuziehen:
-

F
ahrzeugpanne auf einer Autobahn oder Schnellstraße,
-

F
ahrzeug mit Vierradantrieb,
-

G
etriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder
die Feststellbremse nicht gelöst werden,
-

A
bschleppen auf nur zwei Rädern,
-

k
eine homologierte Abschleppstange vorhanden…

237
DS3_de_Chap10_info-pratiques_ed01-2014
F Öffnen Sie die Abdeckung am vorderen Stoßfänger, indem Sie auf das untere Ende
drücken.
F

S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F

M
ontieren Sie die Abschleppstange.
F

S
tellen Sie den Gangschalthebel
in den Leerlauf (Position N beim
automatisierten Schaltgetriebe oder beim
Automatikgetriebe). F
Ö ffnen Sie die Abdeckung am hinteren
Stoßfänger, indem Sie auf das untere Ende
drücken.
F

S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F

M
ontieren Sie die Abschleppstange.
F

S
chalten Sie die Warnblinker an beiden
Fahrzeugen ein.
F

S
tarten Sie vorsichtig und fahren
Sie eine kurze Strecke mit niedriger
Geschwindigkeit.

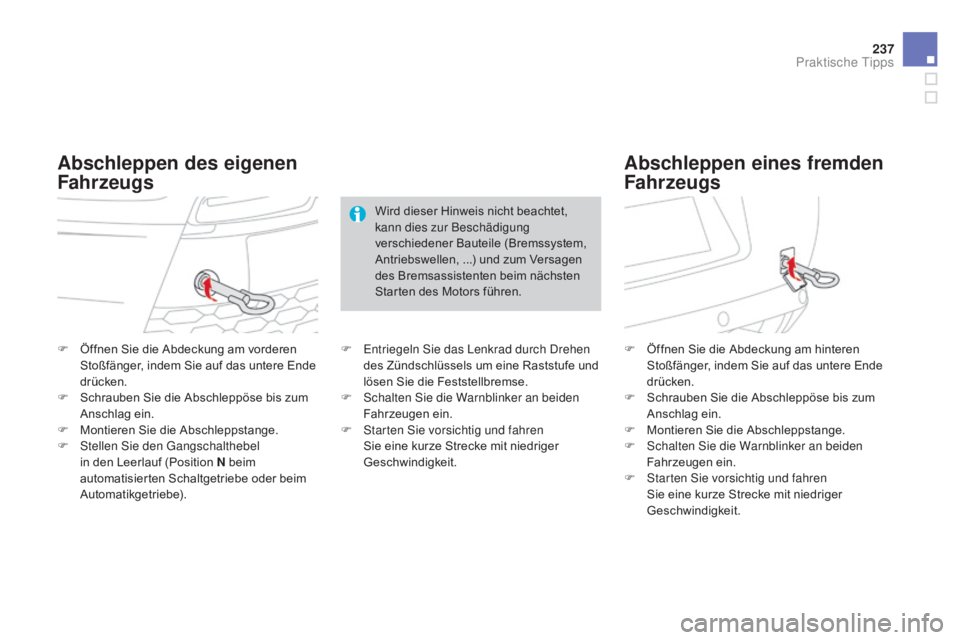

abschleppen des eigenen
Fahrzeugsab schleppen eines fremden
Fahrzeugs
Wird dieser Hinweis nicht beachtet,
kann dies zur Beschädigung
verschiedener Bauteile (Bremssystem,
Antriebswellen, ...) und zum Versagen
des Bremsassistenten beim nächsten
Starten des Motors führen.
F

E

ntriegeln Sie das Lenkrad durch Drehen
des Zündschlüssels um eine Raststufe und
lösen Sie die Feststellbremse.
F

S

chalten Sie die Warnblinker an beiden
Fahrzeugen ein.
F

S

tarten Sie vorsichtig und fahren
Sie eine kurze Strecke mit niedriger
Geschwindigkeit.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014
Anhängerkupplung
Mechanische Vorrichtung zum Ankuppeln
eines Anhängers mit zusätzlicher Signalanlage
und Beleuchtung.
Wir empfehlen Ihnen, Original CITROËN-
Anhängerkupplungen und Anschlusskabel
zu benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen wurden und
die Anhängerkupplungen von einem CITROËN-
Vertragspartner oder einer qualifizierten
Fachwerkstatt montieren zu lassen.
Wird die Anhängerkupplung nicht von einem
CITROËN-Vertragspartner montiert, so müssen
bei der Montage unbedingt die Weisungen des
Herstellers befolgt werden.
Das Fahren mit Anhänger beansprucht das
Zugfahrzeug in stärkerem Maße und verlangt
vom Fahrer besondere Aufmerksamkeit.
Empfehlungen für den Fahrbetrieb
Verteilung der Lasten
F Verteilen Sie die Last im Anhänger so, dass sich die schwersten Gegenstände so
nahe wie möglich an der Achse befinden
und die höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe ab,
wodurch sich die Motorleistung verringert. Die
maximale Anhängelast muss je 1000 m Höhe
um 10
% reduziert werden.
Seitenwind
F Berücksichtigen Sie die erhöhte Seitenwindempfindlichkeit.
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung konzipiert,
kann jedoch auch zum Ziehen eines Anhängers
benutzt werden. Im Abschnitt "Technische Daten" können
Sie nachlesen, welche Gewichte und
Anhängelasten für Ihr Fahrzeug gelten.
